Öltransformatoren können jahrzehntelang an einem einzigen Ort stehen und nahezu ununterbrochen Energie an Industriebetriebe, Wohnsiedlungen, Photovoltaik-Freiflächenanlagen, Energiespeicher oder Ladestationen für Elektrofahrzeuge übertragen.
Sie haben weder Kolben, Wellen noch Getriebe, die während des Betriebs spektakulär rotieren würden.
Von außen sieht man meist einen Stahlkessel, Durchführungen, Kühler, ein Typenschild und einige Kontrollelemente.
Man könnte den Eindruck gewinnen, dass im Inneren ebenfalls nicht viel passiert.
In Wirklichkeit arbeitet der Transformator jedoch ständig in einem veränderlichen Magnetfeld, überträgt große Ströme und kämpft gegen die im Kern und in den Wicklungen entstehende Wärme.
Jeder zusätzliche Ampere, jede hohe Umgebungstemperatur und jede Betriebsstunde unter hoher Last erhöhen die Wärmemenge, die effektiv abgeführt werden muss.
Aus diesem Grund benötigt ein Öltransformator Öl.
Es dient nicht zur Schmierung beweglicher Teile, da es solche praktisch nicht gibt.
Transformatoröl erfüllt viel wichtigere Aufgaben. Es isoliert die unter Hochspannung stehenden Teile, nimmt die Wärme von den Wicklungen und dem Kern auf und transportiert sie dann zum Kessel und zu den Kühlern.
⚡ Ein Transformator altert nicht allein deshalb, weil die Jahre vergehen. Seine tatsächliche Lebensdauer hängt in hohem Maße von der Temperatur ab, bei der er diese Jahre verbracht hat.
Dieser Artikel wurde für Planer, Ausführende, Investoren und Verantwortliche für die Auswahl von Transformatoren in Industriebetrieben, Anlagen für erneuerbare Energien, Energiespeichersystemen, Gewerbegebäuden oder kritischer Infrastruktur erstellt.
Wir erklären, wie ein Transformator Energie überträgt, woher die Verluste kommen, wie Öl gleichzeitig kühlen und isolieren kann und wie sich die Kühlsysteme ONAN und ONAF unterscheiden.
Wir zeigen auch, warum eine 20-prozentige Überlastung eines Transformators deutlich mehr als 20 % zusätzliche Wärme erzeugen kann.
Lesezeit: ~9 Minuten.
Ein Transformator erzeugt keine Energie. Er verändert ihre Parameter
Energie kann weder aus dem Nichts erzeugt noch endgültig vernichtet werden.
Sie kann jedoch umgewandelt, übertragen, gespeichert und in verschiedenen Formen dissipiert werden.
Ein Kraftwerk "erzeugt" also keine Energie im wörtlichen Sinne.
Es wandelt die chemische Energie des Brennstoffs, die Sonnenstrahlung, die Wind-, Wasser- oder Kernenergie in elektrische Energie um.
Der Transformator vollzieht den nächsten Schritt dieser energetischen Staffel.
Er erzeugt keine neuen Kilowattstunden, sondern überträgt Energie von einem Stromkreis in einen anderen und verändert ihre Parameter, damit sie sicher übertragen, verteilt und genutzt werden kann.
Die Hauptaufgabe eines Transformators ist die Änderung der Wechselspannung.
In einem typischen Verteilnetz kann er die Mittelspannung, z.B. 15 kV oder 20 kV, auf das 400-V-Niveau absenken, das von Maschinen, Gebäudeinstallationen, Schaltanlagen und anderen Niederspannungsverbrauchern genutzt wird.
In anderen Anwendungen arbeitet der Transformator in die entgegengesetzte Richtung und erhöht die Spannung. Dies geschieht unter anderem in Kraftwerken, Photovoltaik- und Windparks, wo die elektrische Energie auf ein Niveau gebracht werden muss, das einen effizienten Transport über größere Entfernungen ermöglicht.
Man kann einen Transformator mit einem Getriebe im Auto vergleichen. Das Getriebe erhöht nicht die Motorleistung, sondern verändert das Verhältnis von Drehzahl und Drehmoment. Der Transformator verändert auf ähnliche Weise das Verhältnis von Spannung und Strom und passt die Energie an die Bedingungen im jeweiligen Teil der Anlage an.
Wenn die Spannung abgesenkt wird, kann auf der Sekundärseite ein höherer Strom fließen. Wenn die Spannung erhöht wird, sinkt der Strom entsprechend. In einem idealen Transformator wären Eingangs- und Ausgangsleistung gleich. Ein reales Gerät verursacht jedoch immer gewisse Verluste, da ein Teil der übertragenen Energie in Form von Wärme dissipiert wird.
Ein Verlust von einem Prozent klingt vielleicht harmlos, aber bei einem Transformator, der 1 MW überträgt, entspricht das etwa 10 kW Wärme. Das ist so, als würden im Inneren des Stahlkessels rund um die Uhr mehrere Heizlüfter arbeiten.
Die Wärme muss von den Wicklungen und dem Kern aufgenommen und anschließend an die Umgebung abgegeben werden. Ohne effektive Kühlung würde die Temperatur der heißesten Teile des Transformators schnell ansteigen, die Isolierung altern schneller und die Lebensdauer des Geräts würde sich verkürzen.
Was passiert zwischen den Wicklungen?
Im Inneren eines klassischen Transformators befinden sich eine Primärwicklung, eine Sekundärwicklung und ein gemeinsamer Magnetkern. Die Primärwicklung ist mit der Stromquelle verbunden, die Sekundärwicklung gibt die Energie an den weiteren Teil der Anlage ab.
Beide Wicklungen liegen nahe beieinander, sind aber nicht direkt elektrisch verbunden. Die Energie fließt nicht über einen gewöhnlichen Leiter zwischen ihnen.
Ihr Träger ist das veränderliche Magnetfeld.
Wenn an die Primärwicklung eine Wechselspannung angelegt wird, beginnt ein Strom durch sie zu fließen. Um die Wicklung herum entsteht ein veränderliches Magnetfeld, das vom Kern gebündelt und geführt wird. Dieses Feld erfasst auch die Sekundärwicklung und induziert in ihr eine Spannung.
Dieses Phänomen wird als elektromagnetische Induktion bezeichnet.
Das wichtigste Wort hier ist "veränderlich". Ein konstantes Magnetfeld würde keine kontinuierliche Spannungsinduktion in der zweiten Wicklung ermöglichen. Deshalb arbeitet ein klassischer Transformator mit Wechselstrom.
Im europäischen Stromnetz beträgt die Frequenz 50 Hz. Das Magnetfeld im Kern ändert daher ständig seinen Wert und seine Richtung. Der Kern wird mehrere Dutzend Mal pro Sekunde ummagnetisiert.
Die Sekundärspannung hängt in erster Linie vom Windungsverhältnis der beiden Wicklungen ab. Wenn die Mittelspannungswicklung mehr Windungen hat als die Niederspannungswicklung, senkt der Transformator die Spannung ab.
Beispielsweise entspricht eine Spannungsänderung von 15.000 V auf 400 V einem Übersetzungsverhältnis von etwa 37,5 zu 1. Das bedeutet jedoch nicht, dass der gesamte Transformator-Entwurf auf eine einfache Division reduziert werden kann. Der Konstrukteur muss auch Spannungsabfälle, die Kurzschlussspannung, die Stufenregelung, die Stromdichte, den magnetischen Fluss, die Betriebstemperatur und die Isolationsanforderungen berücksichtigen.
Warum besteht der Kern nicht aus einem massiven Stück Stahl?
Auf den ersten Blick könnte ein massiver Stahlblock einfacher und robuster erscheinen. In einem Transformator würde er jedoch sehr große Verluste verursachen.
Das veränderliche Magnetfeld induziert Ströme nicht nur in der Sekundärwicklung. Es können auch Ströme im Inneren des Kernmaterials entstehen. Diese werden als Wirbelströme bezeichnet.
Man kann sie sich als kleine elektrische Wirbel vorstellen, die im Stahl zirkulieren. Sie verrichten keine nutzbare Arbeit. Stattdessen erwärmen sie den Kern und erhöhen den Energieverbrauch.
Um dieses Phänomen zu begrenzen, wird der Kern eines Transformators aus dünnen, voneinander isolierten Elektroblechen gefertigt. Jede Schicht unterbricht den Weg für große Wirbelströme. Dadurch wird die erzeugte Wärmemenge erheblich reduziert.
Dies ist jedoch nicht die einzige Verlustquelle im Kern. Das magnetische Material muss ständig ummagnetisiert werden. Seine Struktur reagiert nicht vollständig widerstandslos auf die Feldänderung. Dieses Phänomen wird als magnetische Hysterese bezeichnet.
Aus diesem Grund nimmt der Transformator auch dann eine gewisse Energie auf, wenn auf der Sekundärseite kein nennenswerter Verbraucher angeschlossen ist.
Was sind Leerlauf- und Lastverluste im Transformator?
Die im Transformator auftretenden Verluste lassen sich in zwei Hauptgruppen unterteilen:
Leerlaufverluste
Lastverluste
Die Leerlaufverluste treten auf, wenn der Transformator unter Spannung steht.
Es spielt keine große Rolle, ob das Produktionswerk auf Hochtouren läuft oder alle Maschinen abgeschaltet sind. Solange die Primärwicklung unter Spannung steht, wird der Kern ummagnetisiert und es entstehen Verluste.
Man kann dies mit einem Auto vergleichen, das bei laufendem Motor steht. Das Fahrzeug bewegt sich nicht, verbraucht aber weiterhin Kraftstoff.
Im Falle des Transformators bedeutet dies, dass rund um die Uhr Energie verbraucht wird, auch nachts, an Wochenenden und während Produktionsstillständen. Deshalb sind die Leerlaufverluste besonders in Objekten von Bedeutung, in denen der Transformator die meiste Zeit mit geringer Last arbeitet.
Selbst einige hundert Watt, die ununterbrochen über ein Jahr verbraucht werden, summieren sich auf Tausende von Kilowattstunden. Bei größeren Einheiten können diese Werte noch höher sein.
Die Lastverluste treten hingegen hauptsächlich in den Wicklungen auf und steigen mit dem durch sie fließenden Strom.
Sie resultieren aus dem Widerstand des Leiters, unabhängig davon, ob die Wicklung aus Kupfer oder Aluminium besteht.
In der Branche werden sie oft als Kupferverluste bezeichnet, auch wenn die Wicklung aus Aluminium ist. Der Name bezieht sich auf die Art des Phänomens, nicht immer auf das tatsächliche Leitermaterial.
Warum bedeuten 20 % mehr Strom etwa 44 % mehr Verluste?
Die Lastverluste steigen annähernd proportional zum Quadrat des Stroms. Dies ist einer der wichtigsten Zusammenhänge, die bei der Auswahl und dem Betrieb eines Transformators zu verstehen sind.
Steigt der Strom um 20 %, steigen die Verluste nicht um 20 %. Man muss den Wert 1,2 quadrieren, was 1,44 ergibt. Das bedeutet etwa 44 % mehr stromabhängige Verluste.
Bei einer Stromerhöhung von 30 % ergibt sich 1,69, also etwa 69 % mehr Verluste.
In der Praxis bedeutet dies, dass eine scheinbar geringe Überlastung einen deutlich schnelleren Anstieg der Wicklungstemperatur verursachen kann. Daher sollte ein Transformator nicht "auf Kante" ausgelegt werden, indem nur die Summe der Nennleistungen der Verbraucher berücksichtigt wird.
Man muss auch das Lastprofil, die Spitzendauer, die Umgebungstemperatur, die Kühlungsart und die Möglichkeit einer zukünftigen Anlagenerweiterung prüfen.
Sicherlich interessiert Sie auch dieses Thema:
Was steckt in einem Öltransformator?
Wozu braucht ein Transformator Öl?
Transformatoröl erfüllt zwei Aufgaben, die auf den ersten Blick völlig unterschiedlich erscheinen.
Es muss ein guter elektrischer Isolator sein und gleichzeitig Wärme effektiv transportieren.
Im Transformator herrschen hohe Spannungen und relativ geringe Abstände zwischen den Teilen, die unter unterschiedlichen Potenzialen stehen. Luft hat ebenfalls isolierende Eigenschaften, aber Öl ermöglicht eine hohe elektrische Festigkeit in einer kompakten Bauweise.
Die Flüssigkeit füllt die Räume zwischen den Wicklungen, dem Kern, den Durchführungen, der festen Isolierung und den Konstruktionselementen. Sie reduziert das Risiko von Überschlägen und Entladungen.
Gleichzeitig gelangt das Öl sehr nahe an die Wicklungsoberflächen, also genau dorthin, wo bei Belastung ein erheblicher Teil der Wärme entsteht.
Man kann sagen, es ist das Kreislaufsystem des Transformators.
Es nimmt die Wärme aus dem Inneren auf, transportiert sie in Richtung Kessel und Kühler, gibt sie an die Umgebung ab und kehrt dann zu den Wicklungen zurück, um die nächste Portion Wärmeenergie aufzunehmen.
Ohne diesen Kreislauf würde die lokale Wicklungstemperatur steigen, und die Papierisolierung sowie andere Isolationsmaterialien würden deutlich schneller altern.
Öl funktioniert nur gut, wenn es sauber und trocken ist
Richtig aufbereitetes Transformatoröl hat sehr gute dielektrische Eigenschaften. Das Problem beginnt, wenn Wasser, Verunreinigungen, Feststoffpartikel oder Alterungsprodukte darin auftreten.
Feuchtigkeit kann die Durchschlagspannung des Öls verringern und die Degradation der Zelluloseisolierung beschleunigen. Hohe Temperaturen beschleunigen zudem unerwünschte chemische Reaktionen.
Im Inneren des Transformators arbeitet das Öl mit der festen Isolierung zusammen, die meist auf Basis von Papier und Pressspan gefertigt ist. Zellulosematerialien können Wasser aufnehmen. Unter dem Einfluss von Temperaturänderungen wandert die Feuchtigkeit zwischen Papier und Öl.
Daher ist eine Ölprobe mehr als nur ein aus dem Kessel entnommener Flüssigkeitsanteil. Sie kann eine Informationsquelle über den Zustand des gesamten Isolationssystems sein.
Im Rahmen der Diagnostik werden unter anderem der Wassergehalt, die Durchschlagspannung, der Säuregehalt, der dielektrische Verlustfaktor sowie die im Öl gelösten Gase untersucht. In einigen Fällen werden auch Furanverbindungen analysiert, die Hinweise auf den Alterungsgrad der Zelluloseisolierung geben können.
Besonders nützlich ist die Analyse der gelösten Gase, abgekürzt DGA. Bei lokaler Überhitzung, Teilentladungen oder Lichtbogenbildung können charakteristische Gase entstehen.
Ein einzelner Messwert gibt selten eine vollständige Antwort. Am aussagekräftigsten ist die Beobachtung von Veränderungen über die Zeit. Wenn die Konzentration bestimmter Gase systematisch steigt, kann dies auf einen sich entwickelnden Fehler hindeuten, selbst wenn der Transformator äußerlich noch einwandfrei arbeitet.
Wie zirkuliert das Öl, wenn der Transformator keine Pumpe hat?
In vielen Verteilungstransformatoren erfolgt die Ölzirkulation auf völlig natürliche Weise.
Das Öl an den Wicklungen und am Kern nimmt Wärme auf. Wenn seine Temperatur steigt, sinkt die Dichte der Flüssigkeit geringfügig. Das wärmere Öl beginnt daher aufzusteigen.
An seine Stelle strömt kälteres, dichteres Öl nach.
Auf diese Weise entsteht eine natürliche Zirkulation. Das Phänomen ähnelt der Bewegung von Wasser beim Erhitzen in einem Topf. Das Wasser am Boden erwärmt sich, steigt auf, während der kältere Teil der Flüssigkeit absinkt.
Im Transformator wird die Strömung durch entsprechend angeordnete Ölkanäle gelenkt. Das erwärmte Öl gelangt zum oberen Teil des Kessels, zu den Wellwänden oder den Kühlern. Dort gibt es Wärme an das Metall ab, das sie an die Umgebungsluft überträgt.
Nach dem Abkühlen sinkt das Öl und strömt erneut in Richtung der Wicklungen.
Der gesamte Prozess kann ohne Pumpen ablaufen, vorausgesetzt, dass die Konstruktion des Transformators, die Kühlfläche und die Umgebungsbedingungen eine ausreichende Wärmeübertragungsleistung gewährleisten.
Die Infografik erklärt die natürliche Ölzirkulation in einem Öltransformator ohne Pumpe. Sie zeigt, wie sich das erwärmte Öl an Wicklungen und Kern nach oben bewegt, über die Radiatoren Wärme abgibt, abkühlt und wieder nach unten sinkt. CC: ENERGEKS 2026
Ein Kühler hilft nicht, wenn keine Luft an ihn herankommt
Die Kühler vergrößern die Fläche, über die Wärme vom Öl an die Luft abgegeben werden kann. Je größer die Tauschfläche, desto effektiver kann der Transformator gekühlt werden.
Selbst der bestkonstruierte Kühler arbeitet jedoch nicht richtig, wenn ihm der freie Luftstrom fehlt.
Das ist eines der Probleme, die erst nach der Installation des Transformators auftreten.
Das Gerät kann zu nah an der Wand aufgestellt sein. Der Stationsraum kann zu kleine Lüftungsöffnungen haben. Der Luftstrom kann durch Kabeltrassen, zusätzliche Schaltanlagen oder am Transformator gelagerte Materialien eingeschränkt sein.
In einer solchen Situation beginnt der Transformator, sich mit Luft zu kühlen, die er zuvor selbst erwärmt hat.
Man kann dies mit einem Computer vergleichen, bei dem die Lüftungsschlitze zugeklebt wurden. Alle Kühlelemente sind noch vorhanden, aber die heiße Luft kann nicht mehr effektiv abgeführt werden.
Die Temperatur in der Station steigt allmählich an, und der Unterschied zwischen Öl- und Umgebungstemperatur reicht nicht mehr aus, um die erforderliche Wärmemenge abzuführen.
Wie funktioniert die ONAN-Kühlung?
ONAN ist eines der gebräuchlichsten Kühlsysteme für Öltransformatoren. Die Abkürzung steht für Oil Natural Air Natural.
Der erste Begriff besagt, dass das Isolier- und Kühlmedium Öl ist. Die Bezeichnung "Natural" bedeutet, dass sich das Öl im Transformator aufgrund natürlicher Dichteunterschiede ohne Pumpen bewegt.
Das zweite "Natural" bezieht sich auf den Luftstrom um Kessel und Kühler. Die Luft bewegt sich ebenfalls auf natürliche Weise, ohne Ventilatoren.
Ein solches System ist einfach, leise und zuverlässig. Das Fehlen von Ventilatoren bedeutet weniger Komponenten, die Strom, Steuerung und Wartung benötigen. Es gibt auch keine Motoren, Lager oder Lüftungssysteme, die ausfallen könnten.
Die Einschränkung ist die Kühlleistung. Der Transformator kann nur so viel Wärme abgeben, wie die natürlich strömende Luft aufnehmen kann.
Daher wird derselbe Transformator im Freien anders arbeiten als in einer engen Station mit eingeschränkter Belüftung. Auch die Umgebungstemperatur spielt eine Rolle. An einem heißen Tag ist die Wärmeabgabefähigkeit geringer als im Winter.
ONAF erhöht nicht die Transformatorleistung. Es erweitert die Kühlmöglichkeiten
ONAF steht für Oil Natural Air Forced.
Das Öl im Transformator zirkuliert weiterhin auf natürliche Weise. Die Art und Weise, wie die Luft über die Kühler strömt, ändert sich jedoch. Sie wird durch Ventilatoren erzwungen.
Die Ventilatoren erhöhen die Luftmenge, die über die Kühlflächen strömt, wodurch der Transformator Wärme schneller an die Umgebung abgeben kann.
Sie verändern jedoch nicht die Übersetzung des Transformators, vergrößern nicht den Wicklungsquerschnitt und erzeugen keine zusätzliche elektrische Energie. Sie ermöglichen lediglich die Abfuhr einer größeren Wärmemenge, die bei höherer Last entsteht.
Aus diesem Grund haben einige Transformatoren zwei Leistungsangaben auf dem Typenschild. Der niedrigere Wert gilt für den Betrieb im ONAN-System, der höhere für den Betrieb mit eingeschalteten Ventilatoren im ONAF-System.
Man kann dies mit einem Computerprozessor vergleichen. Ein zusätzlicher Lüfter verändert nicht die Anzahl der Kerne und baut die Elektronik nicht um. Er ermöglicht es jedoch, die hohe Leistung länger aufrechtzuerhalten, ohne die zulässige Temperatur zu überschreiten.
Das ONAF-System benötigt eine Hilfsstromversorgung, Temperatursensoren, eine Steuerungsautomatik und eine regelmäßige Überprüfung der Ventilatoren. Wenn der Transformator ständig die nur bei eingeschalteter Fremdbelüftung verfügbare Leistung nutzt, kann ein Ventilatorausfall schnell zu einem Problem für die gesamte Anlage werden.
Einer der besten Artikel in unserem Blog könnte auch Ihr Interesse finden:
Wie ein Transformator entsteht: 10 Herstellungsschritte eines Öltransformators
Die wärmste Stelle kann sich tief in der Wicklung befinden
Die Öltemperatur ist ein wichtiger Parameter, zeigt aber nicht immer das vollständige Bild.
Die höchste Temperatur kann lokal im Inneren der Wicklung auftreten. Diese Stelle wird als Hot Spot bezeichnet.
Die Temperatur des Hot Spots ist entscheidend für die Haltbarkeit der Isolierung. Das Öl im oberen Teil des Kessels kann noch eine akzeptable Temperatur haben, während die Isolierung an einem Wicklungsabschnitt bereits deutlich stärker erhitzt ist.
Die Temperaturverteilung wird beeinflusst durch die Wicklungskonstruktion, die Anordnung der Ölkanäle, die Last, die Umgebungstemperatur, das Vorhandensein von Oberschwingungen und den Zustand des Kühlsystems.
Zwei Transformatoren können eine ähnliche Öltemperatur, aber unterschiedliche Hot-Spot-Temperaturen aufweisen. Daher sollte sich eine professionelle Beurteilung der Belastbarkeit nicht allein auf die Anzeige eines einzigen Messwerts beschränken.
Kann ein Öltransformator überlastet werden?
Eine kurzzeitige Überlastung muss nicht sofort zu einem Ausfall führen.
Der Transformator hat eine große thermische Trägheit. Kern, Wicklungen, Kessel und Öl erwärmen sich nicht augenblicklich. Wenn das Gerät zuvor mit geringer Last betrieben wurde, verfügt es möglicherweise über eine gewisse thermische Reserve.
Das bedeutet jedoch nicht, dass jeder Transformator um einen beliebigen Wert sicher überlastet werden kann.
Entscheidend sind die Umgebungstemperatur, die Ausgangstemperatur von Öl und Wicklungen, die Dauer der Überlastung, das vorherige Lastprofil, die Konstruktion des Geräts, die Kühlungsart und der Isolationszustand.
Ein Transformator, der mehrere Stunden bei 30 % Last lief, verhält sich anders als eine Einheit, die den ganzen Tag bei 95 % Last in einer heißen Station an einem Sommernachmittag betrieben wurde.
Bei einer Überlastung steigen die Wicklungsverluste schnell an. Zuerst erwärmen sich lokale Bereiche des Leiters und der Isolierung. Später steigt die Temperatur von Öl, Kessel und den übrigen Komponenten.
Die tückischste Folge ist nicht immer die sofortige Abschaltung. Der Transformator kann weiterarbeiten, aber die erhöhte Temperatur beschleunigt die Alterung der Zelluloseisolierung.
Man kann dies mit regelmäßigem Fahren bei sehr hohen Drehzahlen vergleichen.
Der Motor muss nicht am selben Tag kaputtgehen, aber seine Teile verschleißen schneller.
Wechselrichter und Ladegeräte können die Arbeitsbedingungen verändern
In modernen Anlagen sagt die Nennleistung nicht alles aus.
Energiespeicher, Photovoltaik-Freiflächenanlagen, Wechselrichter, USV-Anlagen, Serverräume, geregelte Antriebe und Ladestationen für Elektrofahrzeuge können Stromoberschwingungen erzeugen.
Oberschwingungen erhöhen die Zusatzverluste in den Wicklungen und den metallischen Konstruktionsteilen. Sie können auch zu einer stärkeren Erwärmung der Neutralleiter führen und die tatsächliche Temperaturverteilung im Transformator verändern.
Daher kann die Aussage "Die Verbraucher nehmen 900 kW auf, also reicht ein 1000-kVA-Transformator" eine zu große Vereinfachung sein.
Man muss den Leistungsfaktor, die Art der Verbraucher, den Oberschwingungsgehalt, die Gleichzeitigkeit der Last, die Lastspitzen und die zu erwartende Anlagenerweiterung prüfen.
Ein Transformator, der ausschließlich nach seiner Leistung ausgewählt wurde, mag formal die Anforderungen erfüllen, aber dennoch unter ungünstigen thermischen Bedingungen arbeiten.
Öltransformator oder Trockentransformator?
Öl- und Trockentransformatoren erfüllen die gleiche grundlegende Funktion.
Sie nutzen die elektromagnetische Induktion zur Spannungsänderung.
Sie unterscheiden sich vor allem in der Art und Weise, wie Isolierung und Kühlung realisiert sind.
Bei einem Öltransformator befinden sich Kern und Wicklungen in einer Isolierflüssigkeit.
Das Öl erhöht die elektrische Festigkeit des Systems und führt die Wärme direkt aus dem Inneren des Geräts ab.
Bei einem Trockentransformator sind die Wicklungen durch feste Materialien, oft Harz, geschützt, und die Kühlung erfolgt hauptsächlich über Luft.
Öltransformatoren werden oft für den Einsatz im Freien, bei größeren Leistungen und dort gewählt, wo hohe Effizienz und effektive Wärmeabfuhr zählen.
Sie können im Verhältnis zu ihrer Leistung auch eine relativ kompakte Bauweise aufweisen.
Trockentransformatoren werden gerne in Gebäuden, öffentlichen Einrichtungen, Einkaufszentren, Krankenhäusern und Industriebetrieben eingesetzt, insbesondere dort, wo die Begrenzung von Isolierflüssigkeit wichtig ist.
Man kann jedoch nicht sagen, dass eine Technologie immer sicher und die andere immer problematisch ist.
Ein Öltransformator benötigt eine ordnungsgemäße Ölretention, Brandschutz, einen geeigneten Aufstellort und eine Kontrolle des Flüssigkeitszustands.
Ein Trockentransformator benötigt eine effektive Belüftung, Schutz vor Staub und Feuchtigkeit sowie geeignete thermische Bedingungen.
Die Wahl sollte aus einer Analyse der gesamten Anlage resultieren, nicht aus einem einzigen Parameter oder einem Werbeslogan.
Mehr über diesen ewigen Dilemma finden Sie in unserer legendären Abhandlung ;-)
Was ist der Unterschied zwischen einem Öltransformator und einem trockenen Harztransformator?
Der Transformator arbeitet korrekt, aber die Station überhitzt trotzdem
Stellen Sie sich einen Betrieb vor, in dem der Transformator leistungsmäßig richtig ausgelegt wurde. Nach einigen Jahren wird die Produktion erweitert, aber die Last überschreitet weiterhin nicht den Nennwert des Geräts.
Im Stationsraum tauchen jedoch neue Kabeltrassen, eine zusätzliche Schaltanlage und Konstruktionselemente auf. Ein Teil der Lüftungsöffnungen wird eingeschränkt, und in der Nähe der Kühler werden Materialien gelagert.
Im Winter arbeitet das System ohne größere Probleme. Im Sommer steigt jedoch die Temperatur in der Station.
Der Transformator ist formal nicht überlastet. Er hat jedoch zunehmend Probleme mit der Wärmeabfuhr, da die Kühllufttemperatur höher ist und der Luftstrom um die Kühler eingeschränkt wurde.
In einem solchen Fall muss nicht die zu geringe Geräteleistung das Problem sein. Die Ursache kann in der Stationsbelüftung liegen.
Das Ersetzen des Transformators durch ein größeres Modell ohne Verbesserung des Luftstroms löst das Problem nicht. Auch das größere Gerät muss seine Wärme irgendwo abgeben.
Daher sollte man vor einer Entscheidung das tatsächliche Lastprofil, die Temperatur in der Station, den Zustand der Kühler, die Funktion der Ventilatoren, die freie Luftzirkulation und das Vorhandensein von Oberschwingungen analysieren.
Die kVA-Leistung ist der Beginn des Gesprächs, nicht die fertige Antwort
Die Nennleistung ist einer der wichtigsten Parameter eines Transformators, aber sie sollte nicht das einzige Auswahlkriterium sein.
Man muss wissen, wie lange das Gerät nahe der maximalen Last arbeiten wird, ob kurzzeitige Spitzen auftreten, wie hoch die Umgebungstemperatur ist und ob der Transformator in einem Gebäude, einer Containerstation oder im Freien aufgestellt wird.
Wichtig ist auch, ob die Anlage Wechselrichter, Ladegeräte, USV-Systeme und andere nichtlineare Verbraucher umfasst. Man sollte die geplante Erweiterung, die Belüftungsbedingungen, den zulässigen Geräuschpegel und die Kosten der über viele Jahre verlorenen Energie berücksichtigen.
Ein Transformator mag ausreichend Leistung haben, aber gleichzeitig die falsche Schaltgruppe, Kurzschlussspannung, Verluststufe, Abmessungen, Art der Klemmenanordnung oder Ausrüstung aufweisen.
Genau deshalb beginnt die korrekte Transformatorauswahl mit dem Verständnis der Anlage, nicht mit der Angabe eines einzigen Katalogwerts.
Ein guter Transformator arbeitet einfach ruhig
Ein Öltransformator kann jahrzehntelang nahezu ununterbrochen Fabriken, Siedlungen, Photovoltaik-Freiflächenanlagen und Energiespeicher versorgen. Auch wenn er von außen unbeweglich bleibt, arbeiten in seinem Inneren ununterbrochen das Magnetfeld, die Wicklungen und das Öl, das gleichzeitig isoliert und Wärme abführt.
Die beste Arbeit eines Transformators ist nicht spektakulär.
Die bewusste Auswahl eines Transformators beginnt nicht mit dem Durchblättern eines Katalogs, sondern mit dem Verständnis dafür, wie das Gerät in einer konkreten Anlage arbeiten wird.
Wenn Sie bis hierher gelesen haben, wissen Sie bereits, dass sich hinter dem scheinbar einfachen Leistungswert auch Verluste, Temperatur, Kühlungsart, Einbaubedingungen und das tatsächliche Lastprofil verbergen.
Genau dieser Ansatz ermöglicht es, zufällige Entscheidungen zu vermeiden und einen Transformator auszuwählen, der nicht nur am Tag der Inbetriebnahme, sondern auch nach vielen Betriebsjahren stabil arbeitet.
Wenn Sie eine neue Investition vorbereiten, eine Transformatorstation modernisieren oder eine zuvor getroffene Lösung überprüfen möchten, laden wir Sie ein, Kontakt mit unserem Team aufzunehmen. Wir helfen Ihnen, die technischen Anforderungen des Projekts in konkrete Geräteparameter zu übersetzen und eine auf Ihre Arbeitsbedingungen zugeschnittene Lösung zu finden.
Sehen Sie sich unser vollständiges Angebot an Öl- und Trockentransformatoren an.
Prüfen Sie auch die aktuell ab Lager verfügbaren Transformatoren – ohne Wartezeit auf die standardmäßige Produktionsdauer.
Und wenn Sie an praktischen Materialien zu Transformatoren, Energietechnik und Anlagenplanung interessiert sind, folgen Sie uns auch auf LinkedIn. Dort veröffentlichen wir regelmäßig technisches Wissen, Anwendungsbeispiele und hilfreiche Hinweise für Ihre Investitionsvorbereitung.
Źródła:
Das Projekt ist fertig.
Die Dokumentation ist genehmigt.
Das Fundament ist gegossen. Der Container wartet fast schon auf den Transport.
Der Transformator? Standard. 1250 kVA. Was könnte schon schiefgehen?
Am Tag der Lieferung stellt sich heraus, dass der Transformator nicht in die Kammer passt.
Oder er passt – auf der Zeichnung – aber nach der Montage von Durchführungen, Kabeln, Abdeckungen und Kühlern lassen sich die Türen nicht schließen.
Oder sie lassen sich schließen, aber es gibt keine Möglichkeit, ihn später wieder auszubauen, ohne die halbe Station zu zerlegen.
Und dann beginnt die branchenübliche Bildhauerei.
Änderung der Container-Konstruktion. Verschiebung der Schaltanlage. Neue Sammelschienenverbindungen. Ein weiterer Transport. Anruf beim Investor. Anruf beim Hersteller. Anruf bei der Person, die "doch das Datenblatt geschickt hat".
Die Kosten steigen, der Zeitplan beginnt sich wie eine Fantasy-Geschichte zu lesen, und der Transformator – ein Gerät, das einfach nur stehen und summen sollte – wird plötzlich zur Hauptfigur der Investition.
Und dabei hätte es gereicht, vorher ein paar richtige Fragen zu stellen.
Jeder, der schon einmal eine vorgefertigte Transformatorstation (PSS) geplant hat, kennt dieses Prinzip: Der Transformator wird nicht nur nach der Anschlussleistung ausgewählt. Er wird nach der gesamten Station ausgewählt – ihrer Konstruktion, Belüftung, den Schutzsystemen, den Netzverhältnissen und der zukünftigen Betriebsweise.
Bei Energeks arbeiten wir mit Mittel- und Niederspannungstransformatoren, die unter anderem für Containerstationen, Industrieanlagen, Photovoltaik-Freiflächenanlagen und Energiespeicher vorgesehen sind.
Wir wissen daher, dass zwei Transformatoren gleicher kVA-Leistung ein ähnliches Typenschild haben können, aber völlig unterschiedliche Abmessungen, Verluste, Anschlussanordnungen, Gewichte, Geräuschpegel und Betriebsanforderungen aufweisen.
Dieser Leitfaden richtet sich an Planer von PSS-Stationen, Generalunternehmer, Integratoren von PV- und BESS-Anlagen, Elektroingenieure und industrielle Investoren.
Nach der Lektüre werden Sie wissen:
wie Sie die Transformatorleistung richtig auswählen,
wann Sie einen Öl- und wann einen Trockentransformator wählen,
welche Abmessungen Sie vor der Container-Freigabe prüfen sollten,
wie Sie den Einfluss der Verluste auf die Kammerbelüftung berechnen,
warum die Kurzschlussspannung die gesamte Niederspannungsschaltanlage beeinflusst,
was Sie mit dem Transformator-Hersteller und dem Stations-Hersteller abstimmen müssen,
und wie Sie Fehler vermeiden, die meist erst während der Montage auffallen.
Lesezeit: etwa 10 Minuten.
Ein Transformator in einer Containerstation ist kein Standardtransformator "von der Stange"
Technisch gesehen kann ein Transformator in einer Containerstation einem Standard-Verteilungstransformator sehr ähnlich sein.
Planerisch sieht die Situation jedoch völlig anders aus.
Ein Transformator, der frei im Freien steht, hat Luft, Platz für Wartung und relativ gute Bedingungen zur Wärmeabgabe. In einer Containerstation wird er in einer metallischen oder betonierten Kammer eingeschlossen, oft zwischen der Mittelspannungs- und der Niederspannungsschaltanlage. Seine nächsten Nachbarn erzeugen ebenfalls Wärme, und im Sommer kann das Stationsgehäuse zusätzlich durch die Sonne aufgeheizt werden.
Der Transformator weiß nicht, dass der Plan im CAD-Programm sehr elegant aussieht. Er reagiert auf Temperatur, Ströme, das Magnetfeld und die tatsächliche Luftmenge, die zwischen den Kühlrippen strömt.
Vorgefertigte Transformatorstationen für Spannungen über 1 kV bis 52 kV werden von der IEC 62271-202:2022 erfasst. Die Norm legt unter anderem die Betriebsbedingungen, Bemessungswerte, konstruktiven Anforderungen und Prüfmethoden für komplette Stationen fest. In der neuesten Ausgabe wurde auch die Bewertung des Einflusses der Sonneneinstrahlung auf die Innentemperatur des Gehäuses sowie die Präzisierung der Erwärmungsprüfungen aufgenommen.
Das ist ein wichtiger Unterschied:
Die Konformität des Transformators allein mit der IEC/EN 60076-Serie bedeutet nicht automatisch, dass die gesamte Station mit diesem Transformator korrekt arbeiten wird.
Transformator und Gehäuse müssen als ein einziges thermisches, elektrisches und mechanisches System behandelt werden.
Das Papier akzeptiert alles. Der Container hat etwas weniger Humor.
Leistungsauswahl des Transformators: Das Typenschild ist erst der Anfang
Die gängigste Art der Auswahl sieht so aus:
Die Verbraucherleistung beträgt etwa 900 kW, also nehmen wir einen 1000-kVA-Transformator.
Manchmal ist das die richtige Entscheidung.
Manchmal ist es ein schön verpacktes Problem.
Die Transformatorleistung wird in Kilovoltampere, also kVA oder MVA, angegeben.
Verbraucher werden dagegen sehr oft mit ihrer Wirkleistung in Kilowatt beschrieben. Um von einem Wert zum anderen zu gelangen, muss man den Leistungsfaktor berücksichtigen:
S = P / cosφ
Für eine Last von 900 kW und cosφ = 0,9 erhalten wir:
S = 900 / 0,9 = 1000 kVA
Theoretisch passt ein 1000-kVA-Transformator perfekt.
Das Problem ist nur, dass ein perfekt ausgewählter Transformator manchmal ausschließlich im Tabellenkalkulationsprogramm perfekt ist.
Fragen Sie nicht nur: "Wie viele Kilowatt?"
Vor der Wahl der Leistung muss man Folgendes klären:
maximale gleichzeitige Leistung,
das Lastprofil über den Tag und das Jahr,
den Leistungsfaktor,
den Anteil von Motoren und deren Anlaufströme,
das Vorhandensein von Oberschwingungen,
die mögliche Erweiterung des Betriebs,
die Umgebungstemperatur,
die Richtung des Energieflusses,
zu erwartende Überlasten,
die Art der Blindleistungskompensation.
Ein Betrieb kann eine installierte Gesamtleistung von 1400 kW haben, aber nie mehr als 750 kW aufnehmen. Er kann auch Verbraucher mit einer Leistung von 800 kW haben, die sich während des Anlaufs für einige Minuten so verhalten, als würden sie versuchen, ein kleines Hüttenwerk zu starten.
Daher zählt nicht nur die Summe der Leistungen, sondern auch der Gleichzeitigkeitsfaktor und die Charakteristik der Last.
..ooder doch gleich überdimensionieren?
Einen vernünftigen Zuschlag einzuplanen, ist in der Regel gute Praxis. Einen doppelt so großen Transformator "für alle Fälle" zu kaufen, ist es nicht unbedingt.
Ein überdimensionierter Transformator:
kostet mehr,
ist größer und schwerer,
kann eine größere Station erfordern,
erzeugt Leerlaufverluste, solange er unter Spannung steht,
kann den verfügbaren Kurzschlussstrom auf der Niederspannungsseite erhöhen,
kann die meiste Zeit weit vom optimalen Lastpunkt entfernt arbeiten.
Leerlaufverluste treten immer auf, wenn der Transformator versorgt wird, selbst wenn die Verbraucher fast nichts aufnehmen. Die Lastverluste steigen dagegen näherungsweise mit dem Quadrat des Stroms.
Das heißt, ein Transformator, der "mit viel Reserve" gekauft wurde, kann 20 Jahre lang ruhig die Luft und die Bilanz des Investors erwärmen.
Die aktuellen Ökodesign-Anforderungen für Transformatoren, die auf dem EU-Markt eingeführt werden, ergeben sich aus der Verordnung 548/2014, geändert durch die Verordnung 2019/1783.
Die Tier-2-Anforderungen gelten seit Juli 2021 und begrenzen die zulässigen Verluste oder fordern ein bestimmtes Effizienzniveau
Beispiel: Transformator 1250 kVA
Der Bemessungsstrom auf der 400-V-Seite beträgt:
I = 1.250.000 / (√3 × 400) ≈ 1804 A
Dieses eine Ergebnis beeinflusst:
den Querschnitt und die Anzahl der Niederspannungskabel,
die Konstruktion der Sammelschiene,
den Bemessungsstrom der Schaltanlage,
die Schutzgeräte,
die Art des Transformatoranschlusses,
die Temperatur der Verbindungen,
den für die Ableitungen benötigten Platz.
Wenn die Niederspannung 800 V beträgt, sinkt der Strom auf etwa 902 A. Die Transformatorleistung bleibt gleich, aber die Geometrie der Anschlüsse und die Anforderungen an die Schaltanlage ändern sich radikal.
Daher ist die Angabe "1250 kVA" ohne Nennung der Spannungen etwa so vollständig wie die Bestellung eines Autos mit der Beschreibung "groß, am besten rot".
Industrielast, Photovoltaik und BESS – gleiche Leistung, andere Arbeit
Ein Standard-Verteilungstransformator in einem Industriebetrieb versorgt in der Regel Verbraucher.
Ein Transformator in einer PV-Freiflächenanlage arbeitet hauptsächlich beim Energiefluss von den Wechselrichtern ins Netz. In einem Energiespeicher ändert sich die Fließrichtung regelmäßig: Laden, Entladen, Blindleistungsregelung, Teillast und schnelle Lastzyklen.
Das ist kein kosmetischer Unterschied.
Bei PV- und BESS-Anlagen sollte man dem Transformatorhersteller mindestens mitteilen:
die Leistung und Anzahl der Wechselrichter oder PCS,
die Spannung auf der Wechselrichterseite,
die maximale Wirkleistung,
den Blindleistungsbereich,
den erforderlichen cosφ,
das Lade- und Entladeprofil,
den zu erwartenden Oberschwingungsgehalt,
die Möglichkeit eines längeren Vollastbetriebs,
die Häufigkeit von Laständerungen,
die Netzspannung auf der Mittelspannungsseite,
die Anforderungen des Verteilnetzbetreibers.
Die IEC 60076-Serie umfasst nicht nur die allgemeinen Transformatorparameter, sondern auch Themen im Zusammenhang mit Oberschwingungen, Transport, Gleichströmen, Zustandsüberwachung und der funktionalen Spezifikation des Geräts.
Die Schlussfolgerung ist einfach:
Einen Transformator für einen BESS oder eine PV-Freiflächenanlage sollte man nicht ausschließlich auf der Grundlage der Wechselrichterleistung bestellen.
Ein Wechselrichter ist kein ohmscher Heizwiderstand. Er erzeugt ein spezifisches Stromspektrum, kann mit Blindleistung arbeiten und zusätzliche Verluste in den Wicklungen und konstruktiven Elementen des Transformators verursachen.
Öltransformator oder Trockentransformator für eine Containerstation?
Das ist eine der am häufigsten gestellten Fragen.
Und wie so oft in der Energietechnik lautet die professionellste Antwort:
Es kommt darauf an.
Öltransformator
Ein Öltransformator, meist hermetisch mit ONAN-Kühlung, ist eine verbreitete Wahl für Container-Transformatorstationen.
Seine Vorteile sind:
gute Kühleigenschaften,
kompakte Abmessungen bei gegebener Leistung,
hohe Widerstandsfähigkeit gegen zeitweise Überlast,
bewährte Konstruktion,
in der Regel günstigeres Preis-Leistungs-Verhältnis,
gute Eignung für Außenstationen.
Er erfordert jedoch die Berücksichtigung von:
Art und Menge der Isolierflüssigkeit,
Schutz vor Austritt,
einer Auffangwanne oder einem dichten Rückhalteraum,
Brandschutz,
Zugang zu Ventilen, Anzeigen und Schutzeinrichtungen,
der Möglichkeit eines sicheren Geräteaustauschs.
Ein Öltransformator kann eine sehr sichere Lösung sein, aber hier gilt nicht: "Wir stellen ihn rein, und das Öl wird schon irgendwie klarkommen."
Trockenharztransformator
Ein Trockentransformator hat keinen Behälter mit Isolierflüssigkeit. Er wird oft dort gewählt, wo Brandschutzanforderungen, die Begrenzung von Austrittsrisiken oder die Lage in der Nähe von Menschen und Infrastruktur eine Rolle spielen.
IEC 60076-11 umfasst Trockentransformatoren und berücksichtigt unter anderem Umwelt-, Klima- und Brandschutzklassen, den Einfluss der Höhe über dem Meeresspiegel sowie den Betrieb des Transformators in einem Gehäuse.
Vorteile eines Trockentransformators:
kein Mineralöl,
kein Risiko von Isolierflüssigkeitsaustritt,
Möglichkeit der Installation in Verbrauchernähe,
geringere Anforderungen an die Ölwirtschaft,
gute Lösung für Gebäude, öffentliche Einrichtungen und ausgewählte Industrieanlagen.
Aber es gibt einen Haken von der Größe eines Kühlers.
Ein Trockentransformator ist stark von einer korrekten Luftzirkulation abhängig. Die Luft muss von unten ungehindert einströmen, durch die Wicklungen strömen und die Kammer oben wieder verlassen. Die Installationsanleitungen der Hersteller betonen die Notwendigkeit, die Belüftung und die Einhaltung der für den Transformator vorgesehenen Lufttemperaturgrenzen sicherzustellen.
In einem kleinen, von der Sonne beschienenen Container kann ein Trockentransformator ohne gut berechnete Belüftung schnell daran erinnern, dass das Wort "trocken" nicht "temperaturunempfindlich" bedeutet.
Was ist mit Estern?
Esterflüssigkeiten können dort in Betracht gezogen werden, wo andere Umwelt- oder Brandschutzeigenschaften als bei Standard-Mineralöl benötigt werden.
Man sollte sie jedoch nicht als einfachen "Eins-zu-eins"-Ersatz behandeln.
Die Art der Flüssigkeit beeinflusst unter anderem die Konstruktion des Isolationssystems, die Kühlung, die Dichtungen, die thermischen Parameter und den Preis des Geräts.
Die Wahl sollte mit dem Transformatorhersteller bereits in der Spezifikationsphase abgestimmt werden und nicht erst am Tag vor der Bestellung mit einem Kuli notiert werden.
Die Infografik vergleicht Öltransformator, Trockenharztransformator und Esterlösungen für eine Container-Transformatorstation und zeigt die Unterschiede in Kühlung, Sicherheit, Belüftung, Abmessungen und Betriebsanforderungen.
CC: ENERGEKS 2026
Abmessungen: Die Leistung stimmt, aber die Physik hat die Zusammenarbeit verweigert
Einer der teuersten Fehler bei der Planung einer vorgefertigten Transformatorstation ist die Freigabe ihrer Konstruktion auf der Grundlage von "typischen Transformatorabmessungen".
Das Problem ist, dass es den typischen 1000-kVA-Transformator eigentlich nicht gibt.
Es gibt stattdessen den konkreten Transformator eines konkreten Herstellers mit einem bestimmten Kern, bestimmten Verlusten, einer bestimmten Kühleranordnung, Ausrüstung, Kühlungsart, Kurzschlussspannung, Durchführungen und Rad- oder Kufenabstand. Zwei Geräte gleicher Leistung, Übersetzung und Schaltgruppe können sich in Länge, Breite oder Höhe um mehrere Zentimeter unterscheiden. Manchmal um mehrere Dutzend.
Auf dem Papier ist es immer noch ein 1000-kVA-Transformator. Im Container passt der eine ohne Probleme, während der andere den Planer dazu bringt, im 3D-Modell Wände zu verschieben, in der Hoffnung, dass sich der Stahl in der Realität ebenfalls als elastisch erweist.
Daher sind Länge, Breite und Höhe des Kessels erst der Anfang. Man muss die maximalen Abmessungen des Geräts zusammen mit Kühlern, Durchführungen, Klemmen und Zubehör kennen. Wichtig sind auch die Höhe, die zum Abnehmen der Abdeckungen benötigt wird, die Lage der MS- und NS-Klemmen, der Radabstand, die Rollrichtung, das Gesamtgewicht, der Schwerpunkt und die Lage der Anschlagpunkte.
Hinzu kommt der Platz für Biegeradien der Kabel, Isolationsabstände und den Servicezugang. Der Transformator mag nämlich als Volumenkörper in die Kammer passen, aber nach dem Anschluss der Kabel zeigt sich plötzlich, dass das MS-Kabel in einem Winkel hätte abbiegen müssen, der bisher nur aus fortgeschrittenem Yoga bekannt war.
Die Anforderungen an die Isolierung und die äußeren Luftabstände sind kein ästhetischer Vorschlag. IEC 60076-3 beschreibt die Isolationsanforderungen und empfohlenen Abstände zwischen aktiven Teilen sowie zwischen aktiven Teilen und Erde. Fehlende zehn Zentimeter lassen sich also nicht durch das Heranrücken der MS-Durchführung an die Metallwand zurückgewinnen, nur weil es im Planungsprogramm ordentlich aussieht.
Es gibt noch eine Sache, die man leicht vergisst: Der Transformator muss nicht nur in der Station stehen. Er muss erst einmal dorthin geliefert werden.
Man sollte daher den gesamten Weg des Geräts vom LKW bis zur Betriebsposition verfolgen. Passt er durch die Tür? Ist die Schwelle nicht zu hoch? Hält der Boden sein Gewicht beim Rollen aus? Bleibt Platz für Rollen, Winde und Manövrieren? Hat der Kran nach dem Aufstellen der anderen Geräte immer noch Zugang zur Kammer?
Und was passiert in fünfzehn oder zwanzig Jahren, wenn der Transformator ausgetauscht werden muss?
Die Station sollte nicht nur für den Tag der Montage ausgelegt sein, sondern auch für den Tag des ersten größeren Austauschs. Manchmal bedeutet das eine demontierbare Wand, manchmal ein abnehmbares Dach, manchmal eine entsprechend geplante Transportroute. Wichtig ist, dass die Lösung im Projekt entsteht und nicht während eines Ausfalls.
Ein Transformator, der mit zwanzig Millimetern Spielraum in die Kammer passt, passt nicht perfekt.
Er warnt lediglich sehr höflich, dass gleich jemand ein Problem haben wird.
Belüftung der Transformator-Kammer: Wärme verschwindet nicht durch gute Absichten
Jedes Watt Transformatorverlust verwandelt sich letztendlich in Wärme.
Sie verschwindet nicht in der Dokumentation, sie verflüchtigt sich nicht im Zeitplan und sie lässt sich nicht davon überzeugen, dass im Projekt kein Platz für sie vorgesehen wurde.
Wenn die Gesamtverluste des Transformators beispielsweise 12 kW betragen, haben wir im Inneren der Station eine Wärmequelle, die mehreren starken Elektroheizungen im Dauerbetrieb entspricht. Hinzu kommen die Verluste der Niederspannungsschaltanlage, der Sammelschienenverbindungen und der Kabel, und im Sommer auch die Sonneneinstrahlung, die das Stationsgehäuse aufheizt.
In der Folge kann der Transformator noch elektrische Reserve haben, thermisch aber bereits an der Grenze des Vernünftigen sein.
Die Umgebungstemperatur und das Lastprofil beeinflussen die Betriebstemperatur und die Isolationsalterung. Das bedeutet, dass ein Gerät, das über Jahre in einer zu heißen Kammer arbeitet, formal nicht überlastet sein mag, aber seine Isolierung sich schneller abnutzt als angenommen.
Daher darf die Belüftung kein Add-on sein, das am Ende des Projekts hinzugefügt wird. Sie muss sich aus den tatsächlichen Transformatorverlusten und den Betriebsbedingungen der Station ergeben.
Bei natürlicher Belüftung ist das Prinzip einfach: Kühle Luft sollte tief einströmen, sich beim Durchströmen der Kammer erwärmen und diese möglichst hoch wieder verlassen.
Ein einfaches Prinzip bedeutet jedoch nicht einen einfachen Plan.
Die Luft wählt, ähnlich wie ein Mensch nach acht Stunden auf der Baustelle, den einfachsten Weg. Wenn die Gitter falsch angeordnet sind, kann sie vom Einlass direkt zum Auslass strömen und den Transformator umgehen. In der Zeichnung sieht dann alles korrekt aus, die Luft zirkuliert tatsächlich, nur nicht unbedingt dort, wo sie gebraucht wird.
Man muss auch auf die wirksame Fläche der Öffnungen achten, nicht nur auf ihre äußeren Abmessungen. Ein Gitter mit einer Fläche von einem Quadratmeter bietet nicht automatisch einen Quadratmeter freien Strömungsquerschnitt. Lamellen, Insektenschutzgitter, Filter und Schalldämpfer können den tatsächlichen Querschnitt so stark reduzieren, dass eine stattliche Öffnung wie das energetische Äquivalent des Atmens durch einen Strohhalm wirkt.
Eine Rolle spielen der Strömungswiderstand, der Höhenunterschied zwischen Ein- und Auslass, der Schutz vor Wasser, der Wind und die zu erwartende Temperaturdifferenz. Je mehr Elemente den Durchfluss behindern, desto größer kann die erforderliche Öffnung sein.
Reicht die natürliche Belüftung nicht aus, muss man eine Zwangsbelüftung einsetzen. Dann ist allein die Wahl des Ventilators ebenfalls noch nicht das Ende der Geschichte.
Man muss den erforderlichen Volumenstrom, die Einschalttemperatur, die Steuerungsart und das Verhalten des Systems nach einem Stromausfall festlegen.
Man sollte auch entscheiden, was bei einem Ventilatorausfall passiert. Wird ein Alarm ausgelöst? Übernimmt der zweite Ventilator seine Arbeit? Wird die Transformator-Temperatur an die Stationsautomation oder ein übergeordnetes System übermittelt?
Ein Ventilator sollte nicht das einzige sein, was den Transformator von einer Überhitzung trennt, wenn niemand weiß, ob er sich noch dreht.
Eine gut geplante Belüftung ist nicht spektakulär. Sie macht keinen Lärm um sich herum, erfordert keine Telefonate und in der Regel denkt niemand an sie.
Sie funktioniert also genau so, wie sie sollte.
Kurzschlussspannung uk%: Ein kleiner Prozentsatz, große Konsequenzen
Die Kurzschlussspannung ist einer jener Parameter, die harmlos wirken, bis man mit der Berechnung der Kurzschlussströme und der Auswahl der Niederspannungsschaltanlage beginnt.
Für einen 1250-kVA-Transformator mit einer Sekundärspannung von 400 V beträgt der Bemessungsstrom etwa 1804 A. Wenn die Kurzschlussspannung 6 % beträgt, kann man den orientierenden Kurzschlussstrom an den Transformator-Klemmen mit der Formel abschätzen:
Ik ≈ In × 100 / uk
Nach Einsetzen ergibt sich etwa:
Ik ≈ 1804 A × 100 / 6 ≈ 30 kA
Diese Berechnung ist vereinfacht, da sie nicht die vollständige Impedanz des speisenden Netzes, der Kabel, Schienen und Verbindungen berücksichtigt. Sie zeigt jedoch die Größenordnung des Problems.
Wenn die Kurzschlussspannung niedriger ist, steigt der Kurzschlussstrom. Schaltanlage, Schienen und Geräte müssen höhere thermische und dynamische Belastungen aushalten. Wenn uk% höher ist, sinkt der Kurzschlussstrom, aber die Spannungsabfälle unter Last nehmen zu, was zum Beispiel das Anlaufen großer Motoren erschweren kann.
Dieser eine Parameter beeinflusst also gleichzeitig die Wahl der Schaltanlage, der Leistungsschalter, der Schutzsysteme, die Selektivität, die Spannungsabfälle und die Möglichkeit des Parallelbetriebs von Transformatoren.
Man sollte die Kurzschlussspannung nicht einfach aus einem alten Projekt kopieren, nur weil das alte Projekt funktioniert hat.
Dass die vorherige Anlage noch nicht abgebrannt ist, ist keine Berechnungsmethode.
Schaltgruppe: Ein paar Buchstaben, die das gesamte System zum Stillstand bringen können
Bezeichnungen wie Dyn5 oder Dyn11 mögen wie ein Code wirken, den jemand geschrieben hat, der keine vollständigen Sätze verwenden wollte. In Wirklichkeit vermitteln sie wichtige Informationen über die Art der Wicklungsverbindung, die Ableitung des Sternpunkts und die Phasenverschiebung zwischen der MS- und NS-Seite.
Die Schaltgruppe beeinflusst die Art der Sternpunkterdung, die Arbeitsweise von Erdschlussschutzeinrichtungen, den Fluss der Nullkomponente und die Kompatibilität des Transformators mit der bestehenden Anlage. Sie ist auch für die Zusammenarbeit mit Wechselrichtern, Generatoren und anderen Transformatoren von Bedeutung.
Besonders vorsichtig muss man beim Parallelbetrieb vorgehen. Zwei Transformatoren gleicher Leistung und gleicher Spannung können nicht unbedingt zusammenarbeiten.
Sie müssen übereinstimmende Schaltgruppen, Übersetzungen und Phasenfolgen haben. Wichtig sind auch die Stellungen der Anzapfungen, die Werte der Kurzschlussspannung und die Impedanzcharakteristik. Wenn diese Parameter abweichen, können zwischen den Transformatoren Ausgleichsströme auftreten, und die Last wird sich nicht wie angenommen verteilen.
Transformatoren lernen die Zusammenarbeit nicht auf einer Integrationsreise.
Sie müssen sich bereits auf dem Typenschild verstehen.
Übersetzung und Anzapfungen: Das Netz hat nicht immer so viele Kilovolt, wie es versprochen hat
Die Angabe 15/0,4 kV klingt konkret, sagt aber noch nicht alles.
Man muss die tatsächlichen Spannungsbedingungen des Netzes, den erforderlichen Isolationspegel, die höchste Betriebsspannung des Geräts Um, den Stellbereich der Anzapfungen, die Anzahl der Stufen und den Wert jeder einzelnen Stufe kennen. Wichtig ist auch, bei welcher Anzapfstellung die Nennübersetzung angegeben wird und welche Spannung auf der NS-Seite bei normaler Last erwartet wird.
Bei typischen Verteilungstransformatoren wird meist ein spannungsloser Stufenschalter verwendet. Das bedeutet, dass eine Änderung der Übersetzung das Abschalten und Trennen des Transformators erfordert.
Es ist also kein Regler, der die Spannung in jeder Situation automatisch korrigiert.
Wenn die Spannung auf der MS-Seite in Zeiten intensiver Photovoltaik-Einspeisung ansteigt, kann eine falsch gewählte Übersetzung zu einer zu hohen Spannung auf der NS-Seite führen. In einem schwachen Netz und bei hoher Last kann das Problem umgekehrt sein – die Spannung beginnt zu sinken.
Die Anzapfungen ermöglichen es, die Übersetzung an die Netzverhältnisse anzupassen, aber sie reparieren kein schlecht geplantes System.
Sie sind kein magischer Drehknopf mit der Aufschrift "wird schon gut".
MS- und NS-Ableitungen: Auch Leitungen brauchen Platz
Der Transformator endet nicht mit dem Kessel und den Kühlern. Er muss noch mit der MS- und NS-Schaltanlage verbunden werden, und die Art dieser Verbindungen kann die gesamte Kammerkonfiguration völlig verändern.
Auf der MS-Seite können unter anderem Porzellan- oder Steckdurchführungen mit oberen oder seitlichen Ableitungen verwendet werden. Auf der NS-Seite können Flachklemmen, Kabel oder eine Verbindung zur Sammelschienenbrücke zum Einsatz kommen. Jede dieser Lösungen erfordert unterschiedlich viel Platz und unterschiedlichen Montagezugang.
Besonders auf der NS-Seite machen ein paar Zentimeter einen enormen Unterschied. Bei einem 1250-kVA-Transformator überschreitet der Bemessungsstrom auf der 400-V-Seite 1800 A. Bei größeren Einheiten sprechen wir bereits von mehreren tausend Ampere.
In einem solchen System kann eine Verschiebung der Klemmen den Umbau der gesamten Sammelschienenbrücke erzwingen.
Daher muss man vor der Freigabe der Stationskonstruktion die Anschlussseite für MS und NS, die Phasenfolge, die Höhe und den Abstand der Klemmen sowie die Art der Endverschlüsse kennen. Man sollte auch die Anzahl der Kabel pro Phase, ihre Biegeradien, die Art der Befestigung und den für die Verbindungen benötigten Platz berücksichtigen.
Sammelschienenverbindungen erfordern zusätzlich die Berücksichtigung elektrodynamischer Kräfte, thermischer Ausdehnung und der Kompensation von Vibrationen.
Schwere Kabel dürfen nicht wie Einkaufstaschen am Klinkenhalter an den Transformator-Durchführungen hängen. Sie müssen eine eigene Abstützung und mechanische Entlastung haben, damit sie keine Kräfte auf die Klemmen übertragen.
Man sollte auch dem Menschen so viel Platz lassen, dass er einen Drehmomentschlüssel verwenden kann, ohne die halbe Station und sein eigenes Handgelenk zu demontieren.
Erdung: "Irgendwie verbinden wir das schon" ist kein Schema
Die Erdung des Transformators und der gesamten Station muss eindeutig geplant werden.
Man muss die Art der Sternpunkterdung auf der NS-Seite, die Verbindung des Kessels oder der Transformator-Konstruktion mit der Haupterdungsschiene, die Erdung der Kabelschirme und die Ausführung von Potentialausgleichsverbindungen festlegen. Wenn die Transformator-Konstruktion einen separaten Kern-Erdungsanschluss erfordert, muss auch dieser im Plan enthalten sein.
Das ist kein Montagedetail.
Die Art der Erdung beeinflusst die Arbeitsweise der Schutzsysteme, die Werte der Ströme bei Erdfehlern und das Verhalten des gesamten Systems in Störfällen. Besondere Aufmerksamkeit erfordern Anlagen mit Wechselrichtern, EMV-Filtern, nichtlinearen Verbrauchern, USV-Anlagen und Ersatzstromquellen.
Man muss auch klären, ob der Sternpunkt der NS-Seite herausgeführt wird und welche Belastbarkeit er haben soll. In Anlagen mit einer großen Anzahl nichtlinearer Verbraucher können im Neutralleiter erhebliche Ströme von Oberschwingungen dritter Ordnung und deren Vielfachen auftreten.
In einer solchen Situation ist der Neutralleiter kein Anhängsel zu den drei Phasen.
Und schon gar nicht ist er "die vierte Schiene, die wir später dazunehmen".
Geräusche und Vibrationen: Ein Transformator ist nicht laut, bis er neben einem Schlafzimmer steht
Jeder Transformator erzeugt Geräusche. Sie resultieren in erster Linie aus den Vorgängen im Kern und den elektromagnetischen Kräften auf die Wicklungen.
Im Freien sind sie kaum wahrnehmbar. Wird das Gerät in einem Container eingeschlossen, kann sich die Situation jedoch ändern.
Das Stationsgehäuse kann einen Teil des Schalls dämpfen, aber es kann auch Schallwellen reflektieren, bestimmte Frequenzen verstärken und wie ein Resonanzkörper wirken. Vibrationen können über den Boden auf das Fundament und von dort auf benachbarte Konstruktionsteile übertragen werden.
Daher reicht es bei Standorten in der Nähe von Häusern, Büros, Krankenhäusern oder anderen lärmempfindlichen Objekten nicht zu sagen, der Transformator sei "leise".
Man muss den garantierten Schallleistungspegel kennen, die Fundamentkonstruktion, die Art der Aufstellung des Geräts sowie den Einfluss von Ventilatoren und Lamellen beurteilen. Es ist auch sinnvoll, die Verbindungen zwischen Transformator und Schaltanlage zu analysieren.
Schwingungsdämpfer bringen wenig, wenn der Transformator mit einer starren Sammelschienenbrücke mit der Stationskonstruktion verbunden ist, die die Vibrationen wie ein professioneller Kurier weiterträgt.
Daher sollte man den Lärm als Eigenschaft der gesamten Station analysieren und nicht nur des Transformators. Das Gerät selbst mag die Anforderungen erfüllen, aber der Container, das Fundament und die Belüftung entscheiden darüber, was der Mensch auf der anderen Seite des Zauns letztendlich hört.
Auch lesen:
Wie man keine Million verbrennt? Grundsätze für den Bau einer Transformatorstation für die Schwerindustrie
Was man bei der Anfrage für einen Transformator für eine Containerstation angeben sollte
Eine gute Angebotsanfrage muss nicht 40 Seiten, fünf Anhänge und ein Siegel mit dem Adler haben.
Sie sollte jedoch genügend Informationen enthalten, damit der Transformator-Hersteller nicht raten muss, ob das Gerät eine Produktionshalle, einen PV-Park, einen Energiespeicher oder vielleicht ein kleines Kraftwerk versorgen soll, das sich hinter dem Namen "Bürogebäude" verbirgt.
Je mehr Schlüsseldaten Sie von Anfang an angeben, desto weniger Telefonate, Nachfragen und magische Wendungen wie "das kommt noch darauf an" wird es geben.
Und vor allem – desto größer ist die Chance, dass Sie ein Angebot für den Transformator erhalten, den Sie wirklich brauchen, und nicht für den, der sich am schnellsten kalkulieren ließ.
⚡ Zuerst die Elektrik, denn der Transformator lebt schließlich von der Spannung
Zunächst muss man sagen, welche Leistung benötigt wird. Der Wert in kVA oder MVA ist das Fundament der gesamten Anfrage. Ohne ihn ähnelt das Gespräch einem Restaurantbesuch und der Frage: "Was kostet das Essen?".
Die Leistung allein ist jedoch zu wenig. Benötigt werden die Spannungen auf der MS- und NS-Seite, die Frequenz und die erwartete Schaltgruppe. Diese Parameter entscheiden, mit welchem Netz der Transformator zusammenarbeiten wird und ob nach seinem Anschluss alles nach Plan läuft oder eher ein experimenteller Installations-Jazz entsteht.
Man sollte auch die Kurzschlussspannung angeben. Dieser kleine Prozentsatz hat einen sehr großen Einfluss auf die Kurzschlussströme, die Auswahl der Schutzsysteme, die Spannungsabfälle und die Zusammenarbeit mit der Schaltanlage. uk% sollte nicht aus dem letzten Projekt kopiert werden, nur weil "es dort auch 6% waren und funktioniert hat".
Ein weiterer Punkt ist der Stellbereich der Anzapfungen und die Anzahl der verfügbaren Stufen. Das Netz verhält sich nicht immer genau so wie im Einlinien-Schaltplan, daher ist es gut zu wissen, ob der Transformator eine Korrektur der Übersetzung ermöglichen sollte und in welchem Bereich.
Hinzu kommen der Isolationspegel, die geforderten Werte für Leerlauf- und Lastverluste sowie die Erwartungen an den Geräuschpegel. Dieser letzte Parameter taucht oft erst dann auf, wenn der Transformator fünf Meter von einem Büro, einem Haus oder einer Pforte entfernt zu arbeiten beginnt und jemand entdeckt, dass das "sanfte Brummen" ein eigenes akustisches Leben führt.
⚡ Dann sagen Sie, was dieser Transformator eigentlich tun wird
Zwei Transformatoren gleicher Leistung können ein völlig unterschiedliches Berufsleben haben.
Der eine versorgt das meiste Jahr ruhig die Beleuchtung, die Belüftung und ein paar Fertigungslinien. Der andere betreibt schwere Motoren, Wechselrichter, Schweißgeräte oder das PCS eines Energiespeichers, der ständig die Fließrichtung ändert. Auf dem Typenschild mögen sie ähnlich aussehen, aber ihr Alltag ist völlig anders.
Daher muss man die Art der Last und die maximale Wirkleistung beschreiben. Es ist sinnvoll, den Leistungsfaktor cosφ oder den Blindleistungsbereich anzugeben, insbesondere wenn in der Anlage Wechselrichter, Kompensation oder leistungselektronische Systeme arbeiten.
Sehr wichtig ist das Arbeitsprofil. Ein Transformator verkraftet eine konstante 24-Stunden-Last anders als kurze Spitzen und wiederum anders als regelmäßige Überlastungen. Es ist also gut zu kennzeichnen, ob er 24 Stunden, nur in einer Schicht, saisonal oder vielleicht im Sommer genau dann mehr Arbeit bekommt, wenn die Temperatur im Container an die eines Backofens erinnert.
Wenn im System Motoren vorhanden sind, sind die Anlaufströme anzugeben. Bei Wechselrichtern, Gleichrichtern, USV-Anlagen oder Ladegeräten sollte man Oberschwingungen erwähnen. Sie müssen nicht gleich eine Doktorarbeit über Energiequalität mitschicken, aber die Information über den Charakter der Last kann davor bewahren, einen Transformator für Bedingungen auszuwählen, die er in der Realität nie sehen wird.
Es ist auch sinnvoll, die Richtung des Energieflusses anzugeben. In einem klassischen Betrieb fließt die Energie vom Netz zu den Verbrauchern. In PV- und BESS-Anlagen kann sich die Situation umkehren, manchmal mehrmals täglich. Wenn ein Parallelbetrieb mit einem zweiten Transformator, Generator oder einer anderen Quelle geplant ist, sollte man auch das sofort mitteilen. Transformatoren mögen keine integrativen Überraschungen.
⚡ Der Container steht in der realen Welt, nicht in einer neutralen CAD-Umgebung
Die Umgebungsbedingungen werden oft als Add-on zur Spezifikation behandelt. Das ist ein Fehler, denn der Transformator arbeitet nicht im Katalog, sondern an einem konkreten Standort.
Man muss angeben, ob das Gerät innen oder außen installiert wird. Bei einer Containerstation bedeutet "außen" noch nicht, dass der Transformator komfortablen Zugang zu frischer Luft hat. Er kann immer noch in einer metallischen Kammer eingeschlossen sein, die mehrere Stunden am Tag die Sonne wie eine Solarpfanne einfängt.
Man sollte die minimale und maximale Umgebungstemperatur, die Höhe über dem Meeresspiegel, die Feuchtigkeit und den Staubgehalt angeben. Die Höhe ist für die Kühlung und Isolierung von Bedeutung, die Feuchtigkeit für das Kondensationsrisiko und der Staub für die Belüftung und die Sauberkeit der Isolieroberflächen.
Wenn in der Umgebung korrosive Substanzen, salzhaltige Atmosphäre, Chemikalien oder aggressive Industriestäube vorkommen, muss der Hersteller davon wissen. Eine Station bei einem Chemiebetrieb, einer Kläranlage, einem Zementwerk und einem ruhigen Logistikzentrum arbeitet nicht unter denselben Bedingungen, selbst wenn alle Projekte ein ebenso ästhetisches Deckblatt haben.
Es ist sinnvoll, die Anforderungen an die Kondensation und die Sonneneinstrahlung auf die Station anzugeben. Ein Container, der im Schatten zwischen Gebäuden steht, und ein Container, der allein auf einem offenen Platz in der prallen Sonne steht, sind zwei verschiedene Mikroklimata. Der Transformator wird den Unterschied schneller bemerken als der Nutzer.
⚡ Dann kommt die Mechanik, also der Moment, in dem die Zentimeter die Macht zurückerobern
Ein Transformator kann elektrisch perfekte Parameter haben und trotzdem für eine bestimmte Station ungeeignet sein, weil er zu breit, zu hoch, zu schwer ist oder Ableitungen auf der falschen Seite hat.
Daher sollte man in der Anfrage die maximal zulässigen Abmessungen und das Gewicht des Geräts angeben. Und es geht nicht nur um die Abmessungen des Kessels oder der Wicklungen. Man muss Kühler, Durchführungen, Zubehör, Klemmenkästen, Ventile, Halterungen und alles berücksichtigen, was in der realen Welt über das elegante Rechteck aus der Zeichnung hinausragt.
Die Richtung der MS- und NS-Ableitungen sollte ebenfalls klar angegeben werden. Das vermeidet Situationen, in denen die Schaltanlage auf der linken Seite wartet, der Transformator die Klemmen nach rechts zieht und jemand dazwischen versucht, ein Verbindungssystem zu schaffen, das an eine künstlerische Installation erinnert.
Die Art der Anschlüsse muss auf die Art der Verbindung mit der Schaltanlage abgestimmt sein. Für Kabel, Sammelschienenbrücken oder Steckdurchführungen gelten unterschiedliche Lösungen. Es ist sinnvoll, die Anforderungen an die Phasenfolge, den Klemmenabstand und die Anschlusshöhe anzugeben.
Wenn der Transformator Räder oder Kufen hat, sollten deren Abstand und Rollrichtung angegeben werden. Das ist wichtig für Führungsschienen, den Stationsboden und die Art des Einbringens des Geräts in die Kammer.
Man sollte auch den Transport beschreiben. Wird der Transformator durch die Tür geschoben, durch das Dach abgesenkt, auf Rollen eingeführt, oder wird die gesamte Station um ihn herum montiert? Die Abmessungen der Tür, die Tragfähigkeit des Bodens, der Zugang für den Kran und der Manövrierraum sind keine logistischen Details. Sie sind Teil des Projekts.
An dieser Stelle ist es auch sinnvoll, das Zubehör anzugeben: Temperaturanzeigen, Sensoren, Schutzeinrichtungen, Alarmschaltkontakte, Monitoring, Ventile, Relais, Ventilatoren, Gehäuse, Durchführungen oder andere vom Investor und der Stationsautomatisierung geforderte Elemente.
⚡ Am Ende die Dokumentation, also all das, was plötzlich alle "für gestern" brauchen
Eine gute Anfrage sollte festlegen, welche Dokumentation erwartet wird und wann sie zu liefern ist.
Die Grundlage ist die Maßzeichnung. Sie ermöglicht es dem Stationshersteller zu prüfen, ob der Transformator wirklich in die Kammer passt, ob er genügend Platz für die Anschlüsse hat und ob er sicher montiert werden kann.
Benötigt wird auch ein Datenblatt sowie eine Aufstellung der Verluste. Die Verluste sind nicht nur für die Beurteilung der Effizienz wichtig, sondern auch für die Berechnung der Belüftung und der thermischen Bilanz der Kammer.
Je nach Projektphase und den Anforderungen des Investors können Prüfprotokolle, ein Muster des Typenschilds, eine Anleitung für Transport, Montage und Inbetriebnahme sowie die entsprechenden Konformitätserklärungen erforderlich sein.
Es ist auch sinnvoll, eine vollständige Liste der Ausrüstung zu fordern. Nichts verbessert die Atmosphäre auf einer Baustelle so sehr wie die Entdeckung, dass ein von einer Seite als "selbstverständlicher Standard" betrachtetes Element von der anderen als kostenpflichtige Option behandelt wurde, die niemand bestellt hat.
Es ist sehr gut, auch den Zeitplan für die Dokumentenfreigabe festzulegen. Zuerst das Datenblatt und die Zeichnung zur Freigabe, dann die Produktion, dann die Schlussdokumentation. Diese Reihenfolge erscheint logisch, aber in der Branche gibt es immer noch Projekte, bei denen die Zeichnung zur Freigabe den Kunden dann erreicht, wenn der Transformator langsam nach dem Lackieren trocknet.
⚡ Eine gute Anfrage erspart zehn nervöse Telefonate
Sie müssen nicht alle Parameter vom ersten Tag an kennen. Wenn einige Daten noch abgestimmt werden, markieren Sie das einfach in der Anfrage. Wichtig ist, dass der Hersteller weiß, welche Werte freigegeben, welche vorläufig und welche noch änderbar sind.
Die schlechteste Anfrage lautet:
"Bitte um Preis für einen Standardtransformator 1000 kVA für einen Container."
Die beste muss nicht lang sein, sollte aber das Gerät, die Arbeitsbedingungen, die mechanischen Einschränkungen und den erwarteten Dokumentationsumfang klar beschreiben.
Denn der Transformator-Hersteller kann beraten, optimieren und die richtige Lösung vorschlagen. Er sollte jedoch nicht gezwungen werden, das Projekt telepathisch anhand einer einzigen Zahl und eines Anhangs mit dem Namen "final_v7_ostateczny_poprawiony.pdf" zu rekonstruieren.
Wie wählt man einen MS-Transformator für eine Container-Transformatorstation aus? Die kürzeste Antwort
Beginnen Sie nicht mit der Frage: "Was kostet der Transformator?"
Prüfen Sie zuerst, wo er arbeiten wird, was er versorgen wird, wie er belastet wird und ob er tatsächlich in die Station passt – zusammen mit Anschlüssen, Belüftung und Servicezugang.
Ein guter Transformator muss elektrisch, mechanisch und thermisch zum Projekt passen. Am besten so, dass nach der Inbetriebnahme niemand die Investition mit Telefonaten, Umbauten und branchenüblichem Survival retten muss.
Wir danken den Planern, Ausführenden, Integratoren und Investoren, die uns rechtzeitig ins Gespräch holen. Genau dann können wir gemeinsam eine Lösung auswählen, die über Jahre ruhig und zuverlässig funktionieren wird.
⚡ Bei Energeks helfen wir bei der Auswahl von Öl- und Trockentransformatoren für vorgefertigte Transformatorstationen, Industriebetriebe, Photovoltaikanlagen und Energiespeicher. Wir analysieren nicht nur die Nennleistung, sondern auch die Netzverhältnisse, die Schaltgruppe, die Kurzschlussspannung, die Verluste, die Abmessungen, die Kühlung und das reale Lastprofil.
Wir suchen nicht den größten Transformator oder die billigste Lösung um jeden Preis. Wir suchen eine Konfiguration, die nach der Inbetriebnahme der Investition einfach ihre Arbeit erledigt – ruhig, effizient und ohne nervöse Telefonate.
Entdecken Sie das Angebot der Energeks-Transformatoren
Und wenn Sie unsere Realisierungen, technischen Ratgeber und Branchengeschichten ohne Firmentext verfolgen möchten – folgen Sie Energeks auf LinkedIn.
Sprechen wir über Ihr Projekt als Partner. Bevor der Transformator in den Container kommt und nicht erst, wenn sich herausstellt, dass der Container dazu eine eigene Meinung hat.
referenzen:
International Electrotechnical Commission, IEC 62271-202:2022 — AC prefabricated substations for rated voltages above 1 kV and up to 52 kV.
International Electrotechnical Commission, IEC 60076 series — Power transformers.
European Commission, Power Transformers — Ecodesign requirements and Tier 2 efficiency provisions.
Transformatoren, Trafostationen, Mittel- und Niederspannungsschaltanlagen sowie die Infrastruktur für erneuerbare Energien sind Teile desselben Puzzles. Ein Energiespeicher ist keine einsame Insel. Er ist ein Element eines Systems, das mit dem Netz, dem Wechselrichter, den Schutzsystemen, der Automatisierung und den Anforderungen des Netzbetreibers kommunizieren muss.
Dieser Artikel richtet sich an Investoren im Bereich erneuerbare Energien, Planer, Generalunternehmer, Industriebetriebe, Entwickler von PV+BESS-Freiflächenanlagen und alle, die verstehen möchten, warum ein Transformator für einen Energiespeicher nicht wie ein normales Trafo aus dem Katalog ausgewählt werden sollte.
Einen Energiespeicher stellen wir uns oft als eine einzige, große Batterie vor: Container, Lithium-Ionen-Module, Kühlsystem, Wechselrichter, Monitoring, Algorithmen. Aber in der Praxis hat all diese Technologie wenig Bedeutung, wenn die Energie nicht sicher ins Netz gelangen und von dort zurückkommen kann.
Und hier kommt der Transformator ins Spiel.
Er ist das Tor zwischen der Welt der Batterien, Wechselrichter und des PCS-Systems und dem Mittelspannungsnetz. Ein bisschen wie eine Schleuse in einem Kanal: Auf der einen Seite haben wir die dynamische, schnelle, elektronische Welt des Energiespeichers, auf der anderen das stabile, anspruchsvolle und gnadenlose Stromnetz.
Wenn die Schleuse falsch ausgelegt ist, verliert das gesamte Projekt an Effizienz, Zuverlässigkeit und Vorhersehbarkeit.
Der Markt für Energiespeicher wächst sehr schnell.
Laut IEA waren Energiespeicher im Jahr 2023 die am schnellsten wachsende kommerziell verfügbare Energietechnologie im Stromsektor, und die weltweiten Zuwächse bei der Batteriespeicherleistung betrugen 42 GW.
Das bedeutet eines: Immer mehr Investoren werden sich nicht nur die Frage stellen müssen "welchen Energiespeicher wähle ich?", sondern auch: "welchen Transformator wähle ich, damit dieser Speicher wirklich gut funktioniert?".
Im Folgenden gehen wir auf folgende Punkte ein:
die Rolle des Transformators in einem BESS-System,
die Unterschiede zwischen einem Transformator für PV, Industrie und Energiespeicher,
die Wahl der Leistung in kVA/MVA,
die Wahl zwischen Öl- und Trockentransformator,
den Einfluss von Oberschwingungen, Zyklizität und bidirektionalem Betrieb,
die Fehler, die am meisten kosten,
eine praktische Checkliste für die ANfrage-Spezifikation.
Lesezeit: etwa 10 Minuten
Ein Energiespeicher ist keine "große USV"
Der größte Fehler am Anfang?
Einen Energiespeicher wie eine größere Version einer unterbrechungsfreien Stromversorgung zu behandeln.
Zwar kann ein Speicher eine Notstromfunktion erfüllen. Er kann eine Anlage versorgen, wenn das Netz ausfällt.
Er kann die Spannung stabilisieren, die Spitzenlast begrenzen oder mit einer Photovoltaikanlage zusammenarbeiten. Aber ein moderner BESS, also ein Battery Energy Storage System, ist nicht nur eine Batterie.
Es ist ein elektrisches Energiesystem mit einer eigenen Dynamik.
Die IEC TS 62786-3:2023 beschreibt die Anforderungen für stationäre Batterie-Energiespeichersysteme, die an Verteilnetze angeschlossen werden, einschließlich der Fragen des Anschlussschemas, der Schaltgeräte, des Arbeitsbereichs, der Wirk- und Blindleistungsantwort, der Energiequalität, der Schutzsysteme, des Monitorings, der Steuerung und der Verbindungstests.
Allein diese Liste zeigt, dass ein Energiespeicher ein aktiver Teilnehmer am Netzbetrieb ist und nicht nur ein Verbraucher oder eine einfache Quelle.
Ein Transformator in einem solchen System muss daher mehr tun als nur klassisch "die Spannung erhöhen".
Er muss mit Wechselrichtern zusammenarbeiten, wechselnde Lastprofile aushalten, auf bidirektionalen Betrieb reagieren und in einer Umgebung funktionieren, in der die Leistungselektronik andere Phänomene erzeugt als ein traditioneller Industrieabnehmer.
Was macht ein Transformator in einem Energiespeicher eigentlich?
Vereinfacht gesagt: Der Transformator passt die Spannung des PCS-/Wechselrichtersystems an die Netz- oder Betriebsspannung an.
Auf der Batterieseite haben wir Gleichstrom. Das PCS-System wandelt ihn in Wechselstrom um.
Anschließend erhöht der Transformator die Spannung auf das vom Niederspannungs- oder Mittelspannungsnetz geforderte Niveau, in Industrie- und EE-Projekten meist auf Mittelspannung.
Aber das ist nur die einfachste Beschreibung.
In Wirklichkeit erfüllt ein Transformator in einem BESS-System mehrere Funktionen gleichzeitig:
er trennt das Speichersystem galvanisch vom Netz,
er passt die Spannungsniveaus an,
er beeinflusst die Art der Erdung und das Verhalten der Schutzsysteme,
er begrenzt die Übertragung eines Teils der Störungen,
er muss die durch den Wechselrichterbetrieb verursachten Belastungen aushalten,
er arbeitet sowohl beim Laden als auch beim Entladen des Speichers.
Bei einer klassischen PV-Freiflächenanlage ist der Energiefluss im Wesentlichen unidirektional: von den Modulen über die Wechselrichter ins Netz. Bei einem Energiespeicher fließt die Energie in beide Richtungen.
Morgens kann sich der Speicher aus dem Netz oder von der PV laden, nachmittags Energie abgeben, abends im Preisarbitrage arbeiten und nachts eine Systemdienstleistung erbringen.
Der Transformator hat also kein einziges "ruhiges" Lastprofil.
Er hat einen täglichen Rhythmus, der an Atmung erinnert: Einatmen, Ausatmen, Pause, schnelle Reaktion, Wiederholung.
Die Infografik zeigt ein vereinfachtes Schema der Transformatorarbeit in einem Energiespeichersystem. Auf der linken Seite befindet sich der Batterie-Container, von dem aus die Energie zum PCS-Wechselrichter gelangt, der Gleichstrom in Wechselstrom umwandelt. Das zentrale Element des Systems ist der Transformator, der die Spannung anpasst, den Speicher vom Netz trennt, die Erdung und Schutzsysteme unterstützt und einen Teil der von der Leistungselektronik ausgehenden Störungen begrenzt. Auf der rechten Seite sind das Stromnetz und die industrielle Infrastruktur dargestellt. Die bidirektionalen Pfeile symbolisieren das Laden und Entladen des Energiespeichers, also den Energiefluss sowohl von der Batterie ins Netz als auch vom Netz in die Batterie.
CC: ENERGEKS 2026
Zuerst die Frage: Wozu soll dieser Speicher dienen?
Wir wählen keinen Transformator "einfach so".
Wir wählen ihn für eine Funktion.
Ein anderer Transformator ist sinnvoll für ein Industrieunternehmen, das seine bezogene Leistung reduzieren möchte. Ein anderer für eine PV-Freiflächenanlage mit einem 10-MW/20-MWh-Speicher.
Ein anderer für einen großen Netzspeicher, der Bilanzierungs-, Regelenergie- oder Netzknotenunterstützungsdienste erbringen soll.
Vor der Auswahl des Transformators müssen einige Fragen beantwortet werden:
Wird der Speicher hauptsächlich hinter dem Zähler, also auf der Verbraucherseite, arbeiten?
Wird er als unabhängige Einheit an das Netz angeschlossen?
Soll er mit einer Photovoltaikanlage zusammenarbeiten?
Wird er aus dem Netz, aus der PV oder aus beiden Quellen geladen?
Wird er häufig vom Lade- in den Entlademodus wechseln?
Soll er Blindleistung liefern?
Fordert der Netzbetreiber einen bestimmten Spannungsregelbereich, Kommunikation und Beobachtbarkeit?
Das sind keine formalen Fragen. Das sind Fragen, die über die Temperatur der Wicklungen, die Verluste, die Leistungsreserve, die Schaltgruppe, die Art der Kühlung und die Haltbarkeit der Isolierung entscheiden.
Transformatorleistung: kVA, MW und MWh sind nicht dasselbe
Dies ist der Punkt, an dem man leicht in eine Falle tappen kann.
Ein Energiespeicher wird üblicherweise mit zwei Parametern beschrieben: Leistung und Kapazität.
Beispiel: 5 MW / 10 MWh. Der erste Wert gibt an, mit welcher Leistung das System laden oder entladen kann. Der zweite Wert gibt an, wie lange es diese Leistung halten kann.
Den Transformator wählen wir nicht direkt nach den MWh aus.
Der Transformator "sieht" vor allem die Scheinleistung, also kVA oder MVA, und das Lastprofil über die Zeit.
Wenn der Speicher eine PCS-Leistung von 5 MW hat und bei einem Leistungsfaktor von 1 arbeiten soll, beträgt die theoretisch minimale Scheinleistung etwa 5 MVA.
Wenn jedoch die Abgabe oder Aufnahme von Blindleistung, ein Betrieb bei cosφ 0,9 oder ein weiterer Regelbereich gefordert wird, steigt die Scheinleistung.
Zum Beispiel:
5 MW / 0,9 = 5,56 MVA
Das bedeutet, dass ein 5-MVA-Transformator zu knapp bemessen sein kann, wenn das System dynamisch arbeiten und zusätzliche Netzfunktionen erbringen soll. In der Praxis könnte der Planer eine Einheit mit 6,3 MVA in Betracht ziehen, aber die endgültige Wahl hängt von den Anforderungen des PCS, des Netzbetreibers, dem Lastprofil, den Umgebungsbedingungen und der Architektur des gesamten Systems ab.
Ähnlich für einen 2-MW-Speicher:
2 MW / 0,9 = 2,22 MVA
Hier könnte ein 2,5-MVA-Transformator ein natürlicher Punkt der Analyse sein, aber nicht als "automatische Antwort", sondern als Ergebnis von Berechnungen und der Koordination mit dem Rest des Systems.
⚡ Die wichtigste Regel: Die Kapazität in MWh sagt, wie groß der "Energiebehälter" ist.
Die Leistung in MW und die Betriebsanforderungen sagen, wie breit das "Rohr" sein muss, durch das diese Energie fließt. Den Transformator wählen wir nach dem Rohr, nicht nach dem Behälter selbst.
Öltransformator oder Trockentransformator?
Das ist eine der häufigsten Fragen von Investoren.
Die Antwort lautet: Es hängt vom Ort, der Leistung, dem Brandrisiko, den Umgebungsbedingungen und den Anforderungen der Anlage ab.
Öltransformator für Energiespeicher
Ein Öltransformator ist sehr oft die natürliche Wahl für größere Energiespeicher, PV+BESS-Freiflächenanlagen und externe Trafostationen.
Er hat eine hohe Wärmeabfuhrkapazität, eine gute Überlastbarkeit, ein breites Leistungsspektrum und bewährt sich im Außeneinsatz.
In Containerprojekten und Mittelspannungsstationen kann ein Öltransformator als Teil einer kompakten Infrastruktur arbeiten: Energiespeicher, PCS, Schaltanlage, Transformator, Mess- und Schutzsystem. Bei größeren Leistungen gibt das Öl dem Planer mehr thermische Flexibilität.
Man sollte jedoch die Anforderungen an die Ölauffangwanne, den Umweltschutz, die Abstände, den Brandschutz und die standörtlichen Genehmigungen beachten.
Bei besonderen Umweltanforderungen kann der Einsatz von Estern in Betracht gezogen werden, aber auch das sollte sich aus dem Projekt ergeben, nicht aus einer Mode.
Trockentransformator für Energiespeicher
Ein Trockentransformator, insbesondere ein Harztransformator, ist eine gute Lösung, wenn es auf Brandschutz, Betrieb im Gebäude, Begrenzung des Risikos von Isolierflüssigkeitsaustritt oder eine Lage in der Nähe von Nutzinfrastruktur ankommt.
Bei Energiespeichern, die in Industriebetrieben, Logistikzentren, Gewerbeobjekten oder technischen Gebäuden installiert werden, kann ein Trockentransformator aus Sicht von Arbeitssicherheit, Versicherung und Bauplanung akzeptabler sein.
Er ist jedoch empfindlicher gegenüber den Kühlungsbedingungen.
Er mag es nicht, wenn man ihn "in einen Schrank sperrt" ohne Luftzirkulation und erwartet, dass er wie ein Transformator in einer idealen Prüfhalle arbeitet.
Belüftung, Umgebungstemperatur, Staubbelastung, Feuchtigkeit und Servicezugang haben hier enorme Bedeutung.
BESS ist bidirektionaler Betrieb. Der Transformator muss darauf vorbereitet sein
Bei einem typischen Industrieabnehmer fließt die Energie vom Netz zum Betrieb. Bei einer klassischen PV-Freiflächenanlage fließt sie von der Quelle zum Netz. Bei einem Energiespeicher fließt sie in beide Richtungen.
Beim Laden arbeitet der Transformator wie ein versorgendes Element für den Speicher. Beim Entladen wird er Teil des Energieexportpfads. Das beeinflusst:
die Auswahl der Schutzsysteme,
die Richtungsabhängigkeit der Messungen,
die Automatisierung,
die Einstellungen der Mittel- und Niederspannungsschutzsysteme,
die Anforderungen des Netzbetreibers,
die Analyse der Wirk- und Blindleistungsflüsse.
Aus diesem Grund sollte ein Transformator für einen Energiespeicher zusammen mit dem PCS-System, der Schaltanlage, den Schutzsystemen und dem Anschlussschema geplant werden. Er sollte nicht am Ende wie ein fehlender Baustein angefügt werden.
CIGRE weist in den Richtlinien für BESS-Anschlussstationen darauf hin, dass die Planung einer solchen Infrastruktur den gesamten Lebenszyklus umfasst: von der Planung und Entwicklung über die Inbetriebnahme bis hin zum Asset-Management, einschließlich der Bewertung der Ausgangsleistung und der Parameter am Netzverknüpfungspunkt (PCC). Das ist wichtig, denn der Transformator ist kein separates Produkt im luftleeren Raum. Er ist Teil der Fähigkeit des gesamten Speichers, am Netzverknüpfungspunkt zu arbeiten.
Oberschwingungen: Der leise Feind des Transformators
Wechselrichter und Stromrichter sind das Herzstück eines Energiespeichers. Ohne sie könnte die Batterie nicht mit dem AC-Netz zusammenarbeiten. Aber die Leistungselektronik erzeugt Phänomene, die man nicht ignorieren darf.
Eines davon sind Oberschwingungen.
Oberschwingungen können die Zusatzverluste in den Wicklungen und konstruktiven Elementen des Transformators erhöhen. Sie können zusätzliche Erwärmung verursachen, die Haltbarkeit der Isolierung beeinträchtigen und eine entsprechende thermische Reserve erfordern. Das ist ein bisschen wie Autofahren auf einer ebenen Autobahn und auf Kopfsteinpflaster. Die Durchschnittsgeschwindigkeit mag ähnlich aussehen, aber die Belastung des Fahrwerks ist völlig unterschiedlich.
Daher sollte man bei der Auswahl eines Transformators für BESS Daten über:
das Oberschwingungsspektrum des PCS,
den THD von Strom und Spannung,
die Schaltfrequenz,
die Filteranforderungen,
die zulässigen Energiequalitätspegel,
das Verhalten bei Teillast.
Die IEC TS 62786-3:2023 behandelt u.a. die Themen Energiequalität, EMV, Schnittstellenschutz, Wirk- und Blindleistungsreaktion sowie Netzbetriebstests. Das zeigt, dass ein Transformator für einen Energiespeicher im Kontext der gesamten elektrischen Umgebung ausgewählt werden muss, nicht nur nach Spannung und Nennleistung.
Transformatorverluste: Kleine Watt, großes Geld
Bei Energiespeichern wird viel Aufmerksamkeit auf den Wirkungsgrad der Batterie, der Wechselrichter und der Kühlsysteme gelegt. Der Transformator wird oft als selbstverständliches Element betrachtet. Das ist ein Fehler.
Ein Transformator hat Leerlauf- und Lastverluste. Leerlaufverluste treten auf, wenn der Transformator unter Spannung steht, auch wenn der Speicher gerade nicht mit voller Leistung arbeitet. Die Lastverluste steigen mit dem Stromfluss.
Ein einfaches Beispiel wie eine Stromrechnung:
Wenn ein Transformator 3 kW Leerlaufverluste hat und das ganze Jahr über eingeschaltet ist, ergibt das:
3 kW × 8760 h = 26.280 kWh pro Jahr
Das sind über 26 MWh Energie pro Jahr, die nur im Leerlauf verloren gehen. Bei größeren Einheiten, mehreren Transformatoren oder einer langen Projektlebensdauer kann der Unterschied zwischen einer durchschnittlichen und einer optimierten Lösung Dutzende oder Hunderte von Megawattstunden Verlust über den gesamten Lebenszyklus bedeuten.
Bei einem Energiespeicher, der mit Preisarbitrage, Flexibilitätsdienstleistungen oder der Reduzierung von Lastspitzen Geld verdient, ist jeder unnötige Verlust wie ein Leck im Tank. Scheinbar klein. Aber es arbeitet jeden Tag.
Spannung, Schaltgruppe und Erdung – technische Details, die über den Systembetrieb entscheiden
Die Auswahl eines Transformators für BESS beginnt mit den Spannungen.
Auf der einen Seite haben wir die PCS-Spannung, oft auf Niederspannungsniveau. Auf der anderen Seite haben wir das Mittelspannungsnetz, z.B. 15 kV, 20 kV oder ein anderes in den Netzanschlussbedingungen angegebenes Niveau. Der Transformator muss diese Welten nicht nur spannungsmäßig, sondern auch funktional anpassen.
Wichtige Parameter sind:
Primär- und Sekundärspannung,
Nennleistung,
Schaltgruppe,
Kurzschlussspannung,
Stufenregelbereich,
Isolationspegel,
Art der Sternpunkterdung,
Anforderungen für Parallelbetrieb,
Kompatibilität mit den Schutzsystemen.
Die Schaltgruppe ist keine Kosmetik. Sie beeinflusst die Phasenverschiebung, das Verhalten des Systems bei Erdfehlern, den Fluss der Nullkomponente und die Koordination der Schutzsysteme. In Projekten mit mehreren PCS kann man eine Architektur mit mehreren Blocktransformatoren anstelle einer großen Einheit in Betracht ziehen. Das kann die Modularität, Wartungsfreundlichkeit und Verfügbarkeit der Anlage verbessern.
Anforderungen des Netzbetreibers: Der Transformator muss zum Netz passen, nicht nur zum Speicher
In Polen endet ein Energiespeicher nicht mit dem Container und der Ausführungsplanung. Er endet erst dann, wenn er sicher angeschlossen, in Betrieb genommen und gemäß den Anforderungen des Netzbetreibers betrieben werden kann.
TAURON Dystrybucja gibt an, dass in Zusammenarbeit mit den in PTPiREE zusammengeschlossenen VNB Verfahren für die Nutzungsgenehmigung von elektrischen Energiespeichern des Typs D entwickelt wurden, die ab dem 31. März 2026 gelten. Auf derselben Seite werden die maximalen Leistungsschwellen für die Typen B, C und D angegeben: 0,2 MW, 10 MW bzw. 75 MW.
Das ist wichtig, denn mit der Leistung des Projekts steigt nicht nur die Transformatorleistung. Es steigt auch die Anzahl der Anforderungen an Dokumentation, Beobachtbarkeit, Steuerbarkeit, Tests, Schutzsysteme und Konformität mit den Netzanschlussbedingungen.
Die URE informierte auch über neue "Allgemeine Anforderungen" aus der NC RfG, die am 1. Dezember 2025 für Einheiten der Typen B, C und D in Kraft getreten sind, für die ab diesem Datum Netzanschlussbedingungen erteilt werden. In der Praxis bedeutet das, dass BESS-Projekte, insbesondere hybride PV+BESS oder als aktive Netzressourcen angeschlossene, nicht nur von der Geräteseite her, sondern auch von den formal-technischen Anforderungen her analysiert werden sollten.
Transformator für PV+BESS: Ein System, zwei Arbeitscharaktere
Eine Photovoltaik-Freiflächenanlage und ein Energiespeicher wirken wie ein natürliches Paar. Die PV produziert Energie, wenn die Sonne scheint. Der Speicher ermöglicht es, ihre Nutzung zeitlich zu verschieben, den Abregelungsverlust (Curtailment) zu begrenzen, das Generationsprofil zu glätten oder die Eigenverbrauchsquote zu erhöhen.
Aber für den Transformator kann ein solches System anspruchsvoller sein als die PV-Freiflächenanlage allein.
Warum?
Weil die PV Energie in einem bestimmten, von der Sonneneinstrahlung abhängigen Tagesprofil erzeugt. Der BESS kann nach einer Markt-, Netz- oder Industriestrategie laden und entladen. Manchmal speist die PV-Energie ins Netz ein, manchmal lädt sie die Batterie, manchmal gibt die Batterie Energie ins Netz ab, und manchmal arbeitet das gesamte System mit einer Exportleistungsbegrenzung.
Der Transformator muss auf das reale Leistungsflussszenario ausgelegt sein, nicht nur auf die Summe der Typenschildleistungen.
Beispiel:
Eine 20 MWp PV-Freiflächenanlage und ein 10 MW / 20 MWh Speicher bedeuten nicht automatisch, dass der Transformator 30 MVA haben muss. Wenn die Netzanschlussbedingungen den Export auf 20 MW begrenzen und die EMS-Strategie das Lastprofil überwacht, kann die Auslegung anders aussehen. Wenn das System jedoch die volle unabhängige Arbeitsweise von Quelle und Speicher ermöglichen soll, kann der Transformationsleistungsbedarf höher sein.
Dies ist der Moment, in dem Simulationen, die Netzanschlussbedingungen und eine klare EMS-Betriebsstrategie erforderlich sind. Ohne diese ähnelt die Transformatorauswahl der Wahl einer Brücke, ohne zu wissen, wie viele Lastwagen sie in welche Richtung überqueren werden.
Transformator für industrielle Energiespeicher
In der Industrie hat ein Energiespeicher oft eine sehr praktische Funktion: die Reduzierung von Lastspitzen, die Verbesserung des PV-Eigenverbrauchs, die Bereitstellung von Reserve, die Stabilisierung des Verbraucherbetriebs oder die Begrenzung der Kosten für die bezogene Leistung.
Hier kann der Transformator Teil einer bestehenden Betriebsstation oder einer neuen, für den Speicher dedizierten Infrastruktur sein. Die Wahl zwischen Trocken- und Öltransformator hängt vom Standort ab.
Wenn sich der Speicher in der Nähe der Produktionshalle, in einem technischen Gebäude oder in der Nähe von Menschen befindet, kann ein Trockentransformator die natürliche Wahl sein. Wenn das System größer ist, extern aufgestellt und in einer Containerstation arbeitet, kann ein Öltransformator in Bezug auf Thermik, Leistung und Kosten pro MVA vorteilhafter sein.
Für die Industrie sind besonders wichtig:
Geräuschpegel,
Montageort,
Brandschutz,
Servicezugang,
Kompatibilität mit der bestehenden Schaltanlage,
Betrieb mit empfindlichen Verbrauchern,
Erweiterbarkeit.
Ein Energiespeicher in einem Betrieb sollte nicht als Gadget zur Rechnungsoptimierung geplant werden.
Es ist ein neues aktives Element des internen Stromnetzes.
Transformator für große Netzspeicher
Bei großen Grid-Scale-Projekten wird der Transformator Teil einer Blockarchitektur.
Anstelle einer einzigen großen Einheit werden oft mehrere Blöcke verwendet: PCS + Blocktransformator + Mittelspannungsschaltanlage, und dann die Energieableitung zur Hauptstation.
Eine solche Architektur bietet mehr Flexibilität, erleichtert die Wartung und begrenzt die Auswirkungen eines einzelnen Ausfalls.
Für einen 50-MW/100-MWh-Speicher könnte man mehrere Blöcke mit 5 MW, 10 MW oder mehr in Betracht ziehen, abhängig von den verwendeten PCS und dem Anschlussschema. Dann lautet die Frage nicht nur "welcher Transformator?", sondern "welche Transformationsarchitektur bietet den besten Kompromiss zwischen Effizienz, Verfügbarkeit, Kosten und Risiko?".
Dies ist besonders wichtig, wenn der Speicher mit Systemdienstleistungen Geld verdienen soll. Der Ausfall eines Transformators in einem modularen System kann die Leistung eines Teils des Systems einschränken. Der Ausfall eines zentralen Elements kann einen viel größeren Teil des Projekts zum Stillstand bringen.
Wie bereitet man eine Anfrage für einen Transformator für einen BESS-Energiespeicher vor?
Die Auswahl eines Transformators für einen Energiespeicher beginnt nicht mit der Frage: "Was kostet ein 2,5-MVA-Trafo?" Sie beginnt mit einer viel interessanteren Frage: Wie wird dieser Speicher tatsächlich arbeiten?
Denn ein BESS ist kein Kühlschrank, der einfach Strom aus der Steckdose zieht. Es ist ein aktives elektrisches Energiesystem, das mal Energie aufnimmt, mal abgibt, mal das Netz unterstützt, mal von der PV lädt und manchmal alles so dynamisch tut, dass der klassische Ansatz "Wählen wir einen Transformator mit Reserve, dann wird es schon gut" an das Fahren eines Sportwagens mit Schubkarrenreifen erinnert.
Bei Energeks beraten wir bei der Auswahl eines Transformators für einen Energiespeicher auf der Grundlage realer Betriebsparameter, nicht nur eines einzigen Leistungswerts aus einer Tabelle. Nachfolgend zeigen wir, welche Daten Sie vorbereiten sollten und warum jede einzelne davon wichtig ist.
PCS-Leistung in MW – also wie breit die Energie fließt
Die PCS-Leistung gibt an, mit welcher Leistung der Energiespeicher laden und entladen kann. Dies ist einer der wichtigsten Parameter bei der Transformatorauswahl, denn der Transformator muss den realen Leistungsfluss zwischen Wechselrichter und Netz bewältigen.
Wenn der PCS eine Leistung von 2 MW, 5 MW oder 10 MW hat, muss der Transformator nicht nur auf diesen Wert, sondern auch auf die Betriebsweise des Systems abgestimmt sein. Wird der Speicher kontinuierlich arbeiten? Wird er auf Lastspitzen reagieren? Wird er Netzdienste erbringen? Wird er häufig die Richtung des Energieflusses ändern?
Die PCS-Leistung ist nicht nur eine Zahl. Sie ist das Tempo, in dem die Energie durch den Transformator "atmet".
Speicherkapazität in MWh – also wie groß der Energiebehälter ist
Die Speicherkapazität, ausgedrückt in MWh, sagt uns, wie viel Energie das System speichern kann. Wir wählen den Transformator nicht direkt nach den MWh aus, aber dieser Wert hilft zu verstehen, wie lange der Speicher mit einer bestimmten Leistung arbeiten kann.
Ein 5-MW/10-MWh-Speicher kann etwa 2 Stunden mit voller Leistung arbeiten. Ein 5-MW/20-MWh-Speicher bereits etwa 4 Stunden. Für den Transformator bedeutet das ein völlig anderes thermisches Profil.
Ein kurzer Leistungsimpuls ist das eine. Mehrere Stunden regelmäßiger Arbeit unter hoher Last sind eine andere Diskussion. Der Transformator ist nicht sofort beleidigt, aber die Wicklungstemperatur vergisst nichts.
Maximale Lade- und Entladeleistung – denn der BESS arbeitet bidirektional
Bei einem klassischen Verbraucher fließt die Energie vom Netz zum Verbraucher. Bei einer PV-Freiflächenanlage meist von der Quelle zum Netz. Bei einem Energiespeicher haben wir eine bidirektionale Bewegung.
Daher müssen wir die maximale Ladeleistung und die maximale Entladeleistung kennen. Manchmal sind sie gleich, manchmal unterschiedlich. Das beeinflusst die Wahl der Transformatorleistung, der Schutzsysteme, der Messungen und der gesamten Systemlogik.
Ein Transformator in einem BESS hat kein ruhiges Rentnerleben. Er ähnelt eher einem Flughafen-Sicherheitsbeamten: mal lässt er Energie in eine Richtung passieren, mal in die andere, und dabei muss er ständig die Ordnung aufrechterhalten.
Erforderlicher cosφ oder Blindleistungsbereich – denn nicht nur die Wirkleistung lebt das Netz
Die Wirkleistung, ausgedrückt in MW, verrichtet die nutzbare Arbeit. Aber das elektrische Energiesystem benötigt auch die Kontrolle der Blindleistung. Daher fragen wir nach dem erforderlichen Leistungsfaktor cosφ oder dem Blindleistungsbereich.
Warum ist das wichtig?
Weil der Transformator nach der Scheinleistung, also kVA oder MVA, ausgewählt wird. Wenn der Speicher bei cosφ = 1 arbeiten soll, ist die Situation einfacher. Wenn er bei cosφ = 0,9 arbeiten oder gemäß den Anforderungen des Netzbetreibers Blindleistung liefern/beziehen soll, steigt die benötigte Scheinleistung.
Beispiel:
5 MW bei cosφ = 1 bedeutet etwa 5 MVA. 5 MW bei cosφ = 0,9 bedeutet bereits etwa 5,56 MVA.
Der Unterschied ist nicht akademisch. Er kann darüber entscheiden, ob der Transformator mit einer komfortablen Reserve arbeitet oder den Planer täglich fragt: "Hast du das wirklich so gemeint mit mir?"
Spannung auf der PCS-Seite – der Ausgangspunkt für die Transformation
Das PCS, also das Power Conversion System, arbeitet auf einer bestimmten Spannungsseite. Der Transformator muss auf die Ausgangsspannung des Wechselrichters abgestimmt sein und sie sicher an das Netz- oder Betriebsspannungsniveau anpassen.
Das ist ein grundlegender Parameter, aber man sollte ihn nicht routinemäßig behandeln. Eine andere PCS-Spannung bedeutet eine andere Wicklungskonfiguration, andere Ströme, andere Verluste und andere Anforderungen an die Schutzsysteme.
Einfach ausgedrückt: Bevor der Transformator die Spannung erhöht, muss er wissen, von welcher Stufe er startet.
Netzspannung auf der MS/NS-Seite – wohin die Energie gelangen soll
Auf der anderen Seite des Systems haben wir das Nieder- oder Mittelspannungsnetz. In Industrie- und EE-Projekten sprechen wir meist von einem Mittelspannungsanschluss, z.B. 15 kV, 20 kV oder einem anderen in den Netzanschlussbedingungen angegebenen Niveau.
Dieser Parameter bestimmt das Übersetzungsverhältnis des Transformators, den Isolationspegel, die Mittelspannungsapparatur, den Überspannungsschutz und die Konformität mit den Anforderungen des Netzbetreibers.
Der Transformator ist der Übersetzer zwischen der PCS-Sprache und der Netzsprache. Und in der Energietechnik muss ein Übersetzer beide Sprachen perfekt beherrschen.
Frequenz – ein einfaches, aber obligatorisches Detail
In Polen und den meisten Teilen Europas arbeiten wir mit 50 Hz, aber bei internationalen Projekten oder ungewöhnlichen Anwendungen muss dieser Parameter klar definiert werden.
Die Frequenz beeinflusst den Kernentwurf, die magnetischen Verluste und den Transformatorbetrieb. Für Standardprojekte ist das ein selbstverständlicher Punkt. Für eine gute technische Anfrage dennoch obligatorisch.
Anzahl der PCS und deren Anschlussart – ein großes System oder mehrere Blöcke?
Ein Energiespeicher kann einen zentralen PCS oder mehrere kleinere, parallel arbeitende Einheiten haben. Er kann auch modular aufgebaut sein: PCS + Blocktransformator + Schaltanlage.
Das hat enorme Bedeutung für die Architektur der gesamten Anlage. Mehrere kleinere Transformatoren können die Wartungsfreundlichkeit verbessern und die Auswirkungen eines einzelnen Blockausfalls begrenzen. Eine größere Einheit kann kostengünstiger und einfacher im Systemaufbau sein, erhöht aber die Bedeutung eines einzelnen Elements für die Verfügbarkeit des gesamten Systems.
Es gibt nicht die eine Antwort für alle. Dafür gibt es gute Ingenieursarbeit.
Erforderliche Kurzschlussspannung des Transformators – ein Parameter, der die Kurzschlussströme im Zaum hält
Die Kurzschlussspannung beeinflusst die Kurzschlussströme, die Spannungsabfälle, den Parallelbetrieb von Transformatoren und die Koordination der Schutzsysteme.
Eine zu niedrige Kurzschlussspannung kann höhere Kurzschlussströme bedeuten. Eine zu hohe kann größere Spannungsabfälle verursachen und den Systembetrieb beeinflussen. Daher ist dieser Parameter kein "Kleingedrucktes" in der Spezifikation. Es ist einer jener Werte, die entscheiden, ob die Schutzsysteme elegant arbeiten oder zu improvisieren beginnen.
Und Schutzsysteme in der Energietechnik sollten kein Talent zur Improvisation haben.
Schaltgruppe – die Phasengeometrie zählt
Die Schaltgruppe des Transformators gibt die Art der Wicklungsverbindung und die Phasenverschiebung zwischen Primär- und Sekundärseite an. Sie beeinflusst das Verhalten des Systems bei Kurzschlüssen, den Fluss der Nullkomponente, die Zusammenarbeit mit den Schutzsystemen und die Möglichkeit des Parallelbetriebs.
In BESS-Systemen mit Leistungselektronik, Messungen, gerichteten Schutzsystemen und Netzbetreiberanforderungen muss die Schaltgruppe bewusst gewählt werden.
Das ist ein bisschen wie das Einstellen der Choreographie bei einem Dreiphasentanz. Wenn eine Seite einen Schritt zur Seite macht und die andere nach vorne, mag das System nur für die ersten Sekunden effektvoll aussehen.
Stufenregelbereich – kleine Korrektur, große Auswirkung auf die Spannung
Die Anzapfungen des Transformators ermöglichen es, die Übersetzung und das Spannungsniveau an die Netzbetriebsbedingungen anzupassen. In Energiespeichern ist dies besonders wichtig, wenn die Anlage unter wechselnden Bedingungen, bei unterschiedlichen Lastniveaus und mit der Möglichkeit der Netzeinspeisung arbeitet.
Der Stufenregelbereich sollte den Netzanschlussbedingungen und den Spannungsanforderungen entsprechen. Ein gut gewählter Transformator gibt dem Planer einen Regelungsspielraum. Ein schlecht gewählter hinterlässt ihn mit einem Problem, das später in Messungen, Reklamationen und nervösen Telefonaten zurückkommt.
Isolationspegel – Widerstandsfähigkeit gegen die Realität
Der Isolationspegel muss der Netzspannung, den Überspannungsbedingungen und den Betriebsanforderungen entsprechen. Dies gilt sowohl für Öl- als auch für Trockentransformatoren.
In der Praxis geht es um die Fähigkeit des Geräts, in einer Umgebung sicher zu arbeiten, in der Überspannungen, Störungen, Schalthandlungen, Ausfälle und all das energetische Wetter auftreten, das man nicht sieht, das der Transformator aber sehr wohl spürt.
Die Isolierung ist kein Ort für kreative Einsparungen. Sie ist das Fundament der Haltbarkeit.
Anforderungen des VNB/ÜNB – denn das Netz hat seine Regeln
Der Verteilungs- oder Übertragungsnetzbetreiber legt die Anforderungen für den Anschluss, die Schutzsysteme, die Messungen, die Steuerung, die Energiequalitätsparameter und den Systembetrieb fest.
Daher sollte man bei der Transformatoranfrage die Netzanschlussbedingungen oder zumindest die Information, in welcher Projektphase man sich befindet, beifügen. Die Anforderungen des Netzbetreibers können die Spannung, die Schaltgruppe, die Schutzsysteme, die Automatisierung, die Messungen und die Stationsarchitektur beeinflussen.
Ein Energiespeicher mag modern, intelligent und in einer Präsentation schön beschrieben sein. Aber wenn er nicht den Netzanforderungen entspricht, ist er immer noch nur ein sehr teurer Container mit Ambitionen.
Das voraussichtliche Lastprofil – auch der Transformator hat einen Tagesrhythmus
Wird der Speicher täglich arbeiten? Wird er nachts geladen und tagsüber entladen? Wird er mit einer PV-Anlage zusammenarbeiten? Wird er Systemdienstleistungen erbringen? Wird er selten, aber intensiv arbeiten?
Das Lastprofil sagt uns, wie der Transformator über die Zeit belastet wird. Dies ist entscheidend für die Bewertung von Temperatur, Verlusten, Isolationshaltbarkeit und eventueller Überlastbarkeit.
Zwei Speicher gleicher Leistung können unterschiedliche Ansätze erfordern, wenn einer ruhig mehrere Stunden am Tag arbeitet und der andere viele Male am Tag dynamisch reagiert. Auf dem Papier sehen sie ähnlich aus. In den Wicklungen – nicht unbedingt.
Das Oberschwingungsspektrum vom PCS – denn der Wechselrichter singt keine reine Sinuskurve
Das PCS wandelt Energie zwischen Gleich- und Wechselstrom um. Es ist das Herz eines BESS-Systems, aber wie jede Leistungselektronik kann es Oberschwingungen einbringen.
Oberschwingungen verursachen zusätzliche Verluste, Erwärmung und Belastungen für den Transformator. Daher sollte man den THD, das Oberschwingungsspektrum, die Schaltfrequenz und die Filteranforderungen kennen.
Das ist einer der wichtigsten Gründe, warum ein Transformator für einen BESS nicht wie ein gewöhnlicher Transformator für einen ruhigen Verbraucher ausgewählt werden sollte.
Eine Wechselrichtersinuskurve kann wie ein Gespräch nach drei Kaffees sein: im Wesentlichen verständlich, aber voller nervöser Schwankungen.
Anforderungen an die Verluste – der Wirkungsgrad arbeitet das ganze Jahr
Die Transformatorverluste haben einen realen Einfluss auf die Wirtschaftlichkeit eines Energiespeichers. Leerlaufverluste treten auf, wenn der Transformator unter Spannung steht. Lastverluste steigen mit dem Stromfluss.
In einem BESS, der mit Preisarbitrage, Flexibilitätsdienstleistungen, Spitzenlastreduzierung oder PV-Eigenverbrauch Geld verdienen soll, schmälert jeder unnötige Verlust den finanziellen Effekt.
Daher fragen wir nach den Verlustanforderungen und empfehlen die Analyse nicht nur des Kaufpreises, sondern auch der Betriebskosten über den gesamten Lebenszyklus. Der billigste Transformator auf der Rechnung ist nicht immer der billigste im Betrieb.
Standort: innen oder außen?
Der Montageort beeinflusst die Wahl des Transformator-Typs, die Kühlung, das Gehäuse, die Schutzsysteme, den Brandschutz, den Geräuschpegel, den Servicezugang und die baulichen Anforderungen.
Für externe Installationen eignen sich Öltransformatoren oft gut, besonders bei größeren Leistungen. Für interne, industrielle Installationen und Objekte mit erhöhten Brandschutzanforderungen lohnt es sich oft, Trockenharztransformatoren zu analysieren.
Hier geht es nicht um eine Mode für "trocken" oder "öl". Es geht um die Arbeitsumgebung, das Risiko, die Leistung und den technischen gesunden Menschenverstand.
Umgebungsbedingungen – der Transformator arbeitet nicht im Katalog
Umgebungstemperatur, Höhe über NN, Feuchtigkeit, Staubbelastung, Salzbelastung, Belüftung, Sonneneinstrahlung, Überflutungsgefahr, aggressive Industrieatmosphäre – das alles zählt.
Der Transformator aus dem Katalog lebt in einer schönen Welt mit gleichmäßigen Temperaturen und idealen Annahmen. Der Transformator vor Ort lebt neben Staub, Hitze, Frost, Regen, Containern, Kabeln und Menschen, die manchmal die Lüftungsgitter zustellen, weil sie es "nur kurz" machen.
Daher müssen die Umgebungsbedingungen von Anfang an angegeben werden. Dann kann man ein Gerät auswählen, das nicht in der Theorie, sondern am realen Ort arbeiten wird.
Geräuschanforderungen – Ruhe ist auch ein technischer Parameter
Ein Transformator erzeugt Geräusche. Bei Industrieanlagen mag das kein Problem sein. Bei kommerziellen, Wohn-, Bürogebäuden oder in der Nähe von Grundstücksgrenzen kann es sehr wichtig sein.
Die akustischen Anforderungen sollten bereits in der Anfragephase festgelegt werden. Dies ermöglicht die Wahl der Konstruktion, des Standorts, des Gehäuses oder von Lösungen zur Geräuschemmung.
Denn der Transformator soll stabil arbeiten. Er muss nicht gleichzeitig ein Nachtkonzert für die Nachbarn veranstalten.
Öltransformator, Trockentransformator oder Analyse beider Varianten?
Bei Energeks können wir einen Öl- oder Trockentransformator empfehlen oder beide Varianten vergleichen.
Ein Öltransformator bewährt sich in der Regel bei größeren Leistungen, externen Installationen, Containerstationen und EE-Projekten. Er hat sehr gute Kühlungseigenschaften und ein breites Anwendungsspektrum.
Ein Trockentransformator wird oft für interne Installationen, Objekte mit erhöhten Brandschutzanforderungen, Industrie, Logistikzentren und Orte gewählt, wo die Begrenzung von Isolierflüssigkeit ein wichtiges Argument ist.
Die beste Wahl ergibt sich nicht aus einem Werbeslogan. Sie ergibt sich aus dem Arbeitsort, der Leistung, den Sicherheitsanforderungen, der Belüftung, den Kosten und dem Betriebsplan.
Temperaturüberwachung – denn man weiß es lieber früher als am Geruch
Die Temperaturüberwachung von Wicklungen und Kern ermöglicht es, den Zustand des Transformators zu kontrollieren, auf Überlastungen zu reagieren und den Betrieb besser zu managen.
In einem BESS mit dynamischem Lastprofil ist die Temperaturüberwachung kein Luxus. Sie ist ein praktisches Werkzeug zur Aufrechterhaltung der Zuverlässigkeit.
Temperatursensoren, Schutzrelais, Alarmsignale und die Integration in ein Überwachungssystem helfen, Situationen zu vermeiden, in denen die erste diagnostische Meldung lautet: "Da heizt sich was auf."
Dimensionelle und transportbedingte Einschränkungen – denn der Transformator muss erst noch ankommen
Leistung und elektrische Parameter sind das eine. Aber der Transformator muss geliefert, entladen, aufgestellt und angeschlossen werden.
Daher benötigen wir Informationen über die Abmessungsbeschränkungen, das Gewicht, die Zufahrtsstraße, das Fundament, die Raumhöhe, die Torbreite, die Kranmöglichkeiten und den Servicezugang.
Das sind sehr irdische Daten. Im wahrsten Sinne des Wortes. Aber ohne sie kann selbst der beste Transformator zum Helden einer logistischen Komödie werden, die niemand produzieren wollte.
Geplante Systemerweiterung – denken Sie an die zweite Phase, bevor die erste im Beton getrocknet ist
Energiespeicher werden oft stufenweise projektiert. Heute 2 MW, in zwei Jahren 5 MW. Heute Zusammenarbeit mit PV, morgen zusätzliche Netzdienste. Heute ein PCS, morgen weitere Blöcke.
Wenn der Investor eine Erweiterung plant, sollte er das von Anfang an sagen. Dann kann man Leistungsreserven, Platz in der Station, die Schaltanlagenkonfiguration, die Kabelquerschnitte, die Parallelbetriebsmöglichkeit und die Strategie für den zukünftigen Anschluss berücksichtigen.
Die Energietechnik mag Planung. Improvisation ist großartig im Jazz, aber in einer Trafostation bevorzugen wir Noten, Schemata und Selektivität der Schutzsysteme.
Was wir bei Energeks empfehlen
Wir empfehlen, den Transformator für einen Energiespeicher nicht als separates Gerät auszuwählen, sondern als Teil des gesamten BESS-Systems: Batterie, PCS, Schaltanlage, Schutzsysteme, Automatisierung, Trafostation und Netzbetreiberanforderungen.
Wir analysieren:
ob ein Öl- oder Trockentransformator besser ist,
welche Nennleistung eine sichere Reserve bietet,
welche Spannungen und Schaltgruppe zum Projekt passen,
wie das Lastprofil die Temperatur und Verluste beeinflusst,
ob die Oberschwingungen vom PCS besondere Aufmerksamkeit erfordern,
welche VNB/ÜNB-Anforderungen zu berücksichtigen sind,
wie der Transformator für eine zukünftige Erweiterung vorbereitet werden kann.
⚡ Je bessere Eingangsdaten, desto weniger Rätselraten. Und in der Energietechnik kann Rätselraten teuer, schwer und sehr unhandlich im Transport sein.
Wenn Sie also einen BESS-Energiespeicher, eine PV+BESS-Anlage oder ein industrielles System zur Energieoptimierung planen, lohnt es sich, mit einer gut vorbereiteten technischen Anfrage zu beginnen. Wir helfen Ihnen, sie in eine konkrete Auswahl von Transformator, Station und MS/NS-Infrastruktur umzusetzen.
Denn ein Energiespeicher beginnt nur auf der Folie mit der Batterie.
In der Realität beginnt er dort, wo die Energie sicher auf das Netz treffen muss.
Ein guter Transformator ist ein ruhigerer Energiespeicher
Ein BESS-Energiespeicher kann wirklich schöne Dinge tun: laden, wenn Energie verfügbar ist, sie abgeben, wenn sie gebraucht wird, die Photovoltaik unterstützen, den Betrieb des Werks stabilisieren und helfen, die Energiekosten besser zu managen.
Aber all diese Magie braucht ein solides Tor zum Netz.
Dieses Tor ist der Transformator.
Und genau deshalb betrachten wir bei Energeks die Transformatorauswahl gerne nicht als Tabelle mit Leistung, Spannung und Preis, sondern als Gespräch über die zukünftige Arbeit des gesamten Systems. Darüber, ob der Speicher ruhig wie ein Telefon in der Nacht laden wird oder dynamisch wie eine Espressomaschine am Montagmorgen arbeiten wird. Darüber, ob die Energie in eine Richtung, in zwei Richtungen, oft, selten, stabil oder impulsartig fließen wird. Darüber, ob der Transformator einfach "da sein" oder wirklich die Zuverlässigkeit der Investition unterstützen soll.
Bei Energeks helfen wir bei der Auswahl von Öl- und Trockentransformatoren für Energiespeicher, PV+BESS-Anlagen, Industrie, EE und MS/NS-Trafostationen. Wir beraten, analysieren die Betriebsparameter, die Anforderungen des Netzbetreibers, die PCS-Leistung, die Verluste, die Oberschwingungen, die Umgebungsbedingungen und die zukünftige Systemerweiterung.
Denn ein Transformator für einen Energiespeicher sollte nicht "nach Augenmaß" ausgewählt werden.
Das Auge ist großartig, um den Sonnenuntergang über einer PV-Freiflächenanlage zu bewundern. Für BESS verwendet man besser Berechnungen, Erfahrung und eine ordentliche technische Spezifikation.
Wenn Sie einen Energiespeicher oder eine Modernisierung der elektrischen Energieinfrastruktur planen, sehen Sie sich unser Energeks-Transformator-Angebot an.
Wenn die Zeit drängt, prüfen Sie auch die ab Lager verfügbaren Transformatoren in unserem Unterlage.
Vielen Dank, dass Sie bis zum Ende dieses technischen Spaziergangs durch die Welt der BESS gekommen sind. Wenn Sie nach der Lektüre mehr Fragen im Kopf haben als zu Beginn – das ist ein sehr gutes Zeichen. In der Energietechnik sind gute Fragen oft mehr wert als schnelle Antworten aus dem Katalog.
Und wenn Sie mit technischen Analysen, Beispielen aus der Praxis und einer energetischen Dosis praktischen Wissens auf dem Laufenden bleiben möchten, folgen Sie unserem Profil auf LinkedIn.
Ein gut ausgewählter Transformator macht keinen Lärm um sich herum.
Er arbeitet einfach.
Stabil, sicher und genau so, wie er sollte.
Quellen:
International Energy Agency, „Batteries and Secure Energy Transitions” via https://iea.blob.core.windows.net
DNV-RP-0043, „Safety, operation and performance of grid-connected energy storage systems”
Cover Photo: DC Studio/magnific.com
Die Hitze kehrt zurück. Transformatoren erinnern sich an jeden einzelnen Tag.
Wenn die Lufttemperatur 35°C übersteigt, arbeiten die meisten elektrischen Geräte einfach härter. Die Klimaanlage zieht mehr Strom. Kühlschränke machen keine Pause. Die Industrie läuft auf Hochtouren, weil die Termine drängen.
Und der Transformator steht in einer Ecke der Schaltstation, in einem Container oder im Keller eines Gebäudes und tut seine Arbeit. Ohne ein Wort der Klage. Bis zu einem bestimmten Punkt.
Dieser Punkt hat einen Namen: Kritische Wicklungstemperatur.
Wenn Sie sie überschreiten, schaltet sich der Transformator nicht immer elegant mit einer Fehlermeldung ab. Manchmal beschleunigt er einfach seine Alterung. Leise. Unsichtbar. Tag für Tag, während des gesamten heißen Sommers.
Dieser Text handelt davon, was wirklich mit einem Transformator während einer Hitzewelle passiert, warum Standardparameter irreführend sein können und was Sie konkret prüfen sollten, bevor die hohe Temperatur es für Sie erledigt.
Lesezeit: etwa 9 Minuten.
Zuerst etwas Physik, ohne die der Rest keinen Sinn ergibt
Wenn in einem Netz ein Bild eines spektakulären Stromausfalls auftaucht – wie die bekannten Aufnahmen aus der Umgebung von Enstedværket in Aabenraa, einer Anlage im Zusammenhang mit der Infrastruktur von Energinet –, dann konzentriert man sich leicht auf den Effekt selbst: den Blitz, den Knall, den Rauch, das Ausmaß der Zerstörung.
bild via LinkedIn on profile of Emil Mahler Larsen
Aber in der Energietechnik sind solche Bilder nur das Finale.
Das Ende eines Prozesses.
Bevor es zu einem Ausfall, einem Lichtbogen, einem Brand oder einer mechanischen Beschädigung der Anlagen kommt, geschieht immer zuerst Physik. Manchmal innerhalb von Sekunden. Manchmal über Monate. Manchmal über Jahre.
Und genau deshalb ist die Diskussion über die Überhitzung von Transformatoren bei Hitze keine saisonale Panikmache. Es ist eine Diskussion darüber, was im Gerät lange vor dem Moment passiert, in dem das Problem spektakulär wird.
Ein Transformator erzeugt Wärme. Nicht aus Versehen, sondern von Natur aus aufgrund seiner Arbeitsweise.
Eisenverluste im Kern. Verluste im Kupfer oder Aluminium der Wicklungen. Wirbelströme. Streuflüsse. All das wandelt sich in Wärme um, die irgendwo hin abfließen muss.
Bei Öltransformatoren nimmt das Öl diese Wärme auf, zirkuliert auf natürliche Weise oder mit Pumpen und gibt die Energie über den Kühler oder die Kesselrippen an die Umgebung ab.
Bei Trockentransformatoren – und über diese werden wir hier am ausführlichsten sprechen, weil sie in Gebäuden, Innenstationen, Rechenzentren und Industriehallen stehen – gibt die Luft die Wärme ab.
Und hier beginnt das Problem.
Die Luft ist im Sommer warm.
Warme Luft nimmt Wärme schlechter auf als kalte.
Ein Transformator, der im Winter bei einer Wicklungstemperatur von 80°C ruhig arbeitet, kann im Sommer bei gleicher Leistung 95–100°C erreichen. Oder mehr.
Jedes zusätzliche Grad über dem Nennwert führt zu einer etwa doppelt so schnellen Alterung der Isolierung. Das ist keine Meinung – das ist das gut erforschte Arrhenius-Gesetz, das seit Jahrzehnten in der Elektrotechnik angewendet wird.
Eine Isolierung, die 30 Jahre halten sollte, kann bei regelmäßiger Überschreitung der zulässigen Temperatur bereits nach der Hälfte dieser Zeit das Ende ihrer Lebensdauer erreichen.
Grund 1: Die Umgebungstemperatur ist höher als im Projekt angenommen
Die meisten Trockentransformatoren werden für eine maximale Umgebungstemperatur von 40°C ausgelegt. Das ist ein Normwert, der oft in den technischen Unterlagen zu finden ist.
Was bedeutet das in der Praxis?
Dass der Hersteller die Kühlung so ausgelegt hat, dass der Transformator bei 40°C im Raum die zulässige Wicklungstemperatur nicht überschreitet.
Wenn die Umgebungstemperatur 40°C übersteigt – was im polnischen Klima in den Sommern 2024 und 2025 immer häufiger vorkam – beginnt der Transformator außerhalb seiner thermischen Nennkapazität zu arbeiten.
Er kann nichts dafür. Es ist einfach Physik.
Wenn Sie einen Trockentransformator haben und nicht wissen, wie hoch die tatsächliche Temperatur in seinem Raum an einem heißen Tag ist, dann sind Sie in der Situation eines Autofahrers, der die Öltemperatur seines Motors bei einer Auffahrt in die Tatra nicht kennt. Der Motor mag es schaffen. Aber er kommt nicht unbedingt heil zurück.
Was Sie tun sollten: Prüfen Sie die tatsächliche Umgebungstemperatur am Transformator an den heißesten Tagen. Nicht im Büro. Nicht außerhalb des Gebäudes. Am Transformator, um 15:00 Uhr, wenn die Sonne mehrere Stunden auf die Wände und das Dach gebrannt hat.
Grund 2: Die Raumlüftung kommt nicht hinterher
Ein Trockentransformator kann Wärme nicht ins Vakuum abgeben. Er gibt sie an die Luft im Raum ab. Diese Luft muss irgendwo abfließen – und durch kühlere ersetzt werden.
Wenn die Raumlüftung zu schwach ist, steigt die Lufttemperatur am Transformator. Der Transformator gibt Wärme an immer wärmere Luft ab, was bedeutet, dass er selbst immer wärmer wird.
Das ist ein Teufelskreis und kann selbst bei einer Last weit unterhalb der Nennleistung zur Überhitzung führen.
Die sommerliche Hitze bewirkt eines: Sie erwärmt die Luft außerhalb des Gebäudes, die die Kühlungsquelle darstellt. Wenn die Lüftungsöffnungen Luft von der Südseite ansaugen und die Sonne die Gebäudewand von Süden aufheizt – kann die Temperatur der angesaugten Luft um 5–10°C höher sein als die Lufttemperatur im Schatten.
Und das noch bevor die Luft den Transformator erreicht.
Was Sie tun sollten: Prüfen Sie, ob die Lüftungsöffnungen gut platziert sind und ob die Gitter nicht durch Staub, schmutzüberzogene Schutzgitter oder zufällig gelagerte Gegenstände blockiert sind. Prüfen Sie, ob der Luftstrom tatsächlich durch den Raum strömt und nicht in einer geschlossenen Schleife zirkuliert.
Grund 3: Die Last steigt mit der Temperatur
Das ist das Paradox des Sommers, das doppelt wehtut.
Wenn es heiß wird, steigt der Bedarf an elektrischer Energie. Klimaanlagen. Lüftung. Kühlanlagen. Die Lebensmittelindustrie läuft auf Hochtouren. Kühlschränke, Gefriertruhen, Kühlsysteme von Rechenzentren – alle wollen ihren Teil der Leistung.
Das bedeutet, dass Transformatoren im Sommer stärker belastet sind als im Winter.
Und gleichzeitig haben sie eine geringere Fähigkeit, Wärme abzugeben.
Höhere Last → mehr Verluste in den Wicklungen → mehr Wärme, die abgeführt werden muss. Höhere Umgebungstemperatur → schlechtere Kühlbedingungen → langsamere Wärmeabfuhr.
Diese beiden Effekte wirken gleichzeitig und in die gleiche Richtung.
Ein Transformator arbeitet im Juli also unter einem doppelten Nachteil. Er produziert mehr Wärme und gibt sie langsamer ab.
Was Sie tun sollten: Prüfen Sie die historischen Lastdaten Ihres Transformators aus den Vorsommer-Monaten der letzten Jahre. Wenn die Last in den letzten Jahren gestiegen ist (weil mehr Klimaanlagen, neue Geräte oder eine Erweiterung der Anlage hinzugekommen sind), könnte sich die thermische Reserve verringert haben.
Grund 4: Temperatursensoren, die nicht rechtzeitig alarmieren
Ein moderner Trockentransformator sollte mit Wicklungstemperatursensoren ausgestattet sein. Das können PT100- oder PTC-Sensoren sein, die mit einem Thermorelais zusammenarbeiten. Das Relais sendet bei einem ersten Schwellwert ein Alarmsignal und schaltet den Transformator bei einem zweiten, kritischen Schwellwert ab.
Klingt gut.
Aber in der Praxis treten drei Probleme auf.
Erstens: Der Sensor misst die Temperatur an einem bestimmten Punkt der Wicklung. Wenn er schlecht platziert oder veraltet ist, kann er die tatsächliche Temperatur an der heißesten Stelle der Spule nicht widerspiegeln.
Zweitens: Einige Transformatoren, insbesondere ältere oder günstigere Anlagen, haben die Alarmschwellen zu hoch eingestellt. Der Alarm erscheint, wenn die Isolierung bereits wochenlang unter übermäßiger Wärmeeinwirkung gearbeitet hat.
Drittens: Das Alarmsignal geht an das Gebäudeleitsystem (BMS) oder an eine lokale Tafel. Wenn im Sommer niemand dies aktiv überwacht, kann der Alarm mehrere Stunden lang unentdeckt brennen.
Was Sie tun sollten: Prüfen Sie, wann das Sensorsystem zuletzt kalibriert und getestet wurde. Überprüfen Sie die Alarmeinstellungen in der Dokumentation und vergleichen Sie sie mit der Isolierungstemperatur der Klasse F (155°C) oder Klasse B (130°C). Stellen Sie sicher, dass der Alarm bei jemandem ankommt, der reagiert – und nicht nur in einem Logbuch aufgezeichnet wird.
Grund 5: Überlastung während der sommerlichen Spitze
Transformatoren haben eine kurzfristige Überlastbarkeit – bis zu 120–150 % der Nennleistung für eine bestimmte Zeit. Das ist eine konstruktive Option, die bei kurzzeitigen Bedarfsspitzen nützlich ist.
Nur wird diese Fähigkeit unter der Annahme berechnet, dass der Transformator vor der Überlastung für einige Zeit mit geringer Last und relativ kalt gearbeitet hat.
Im Sommer kann der Transformator rund um die Uhr warm sein. Kühle Nächte, die ihm im Winter Zeit gaben, seine thermische Reserve wieder aufzubauen, können im Sommer keine ausreichende Abkühlung bieten.
Wenn ein solcher Transformator in einen Spitzenlastzustand geht – beispielsweise an einem heißen Nachmittag, wenn die Klimaanlage mit voller Leistung läuft – startet er von einer höheren Basistemperatur aus. Der Spielraum bis zur kritischen Temperatur ist geringer. Eine Überlastung, die im Winter problemlos wäre, kann im Sommer riskant sein.
Was Sie tun sollten: Wenn der Transformator häufig an der Grenze seiner Nennleistung betrieben wird, sehen Sie sich die Überlastkurven in der technischen Dokumentation an und prüfen Sie, wie sie sich mit der Umgebungstemperatur verändern. Die Hersteller liefern diese Daten. Es lohnt sich, sie vor dem August zu lesen, nicht danach.
Grund 6: Staub und Schmutz verschließen im Sommer die Kühlkanäle
Trockentransformatoren geben Wärme über die Luftkanäle in den Wicklungen und zwischen den Konstruktionselementen ab. Diese Kanäle müssen frei sein.
Im Sommer, wenn Fenster und Türen häufiger geöffnet sind, Ventilatoren intensiver arbeiten und Bau- und Renovierungsarbeiten in der Nähe mehr Staub erzeugen – steigt die Staubmenge in der Luft.
Staub setzt sich auf den Wicklungen und in den Kanälen ab. Wenn die Wicklung vom Typ Open Wound oder VPI ist, kann Staub allmählich den Luftstrom einschränken. Je dicker die Staubschicht, desto schlechter die Kühlung.
Bei Cast-Resin-Transformatoren ist das Problem geringer – das Epoxidharz bildet eine geschlossene Hülle um die Wicklungen. Aber auch hier blockiert Staub auf den Außenflächen den Wärmeaustausch.
Zusätzlich kann feuchtigkeitsgesättigter Staub eine Gefahr für die Isolierung darstellen – insbesondere, wenn er metallische Partikel oder chemische Substanzen aus der Produktion enthält.
Was Sie tun sollten: Prüfen Sie den Sauberkeitszustand des Transformators und seiner Umgebung. Wenn frühere Inspektionen übermäßige Verschmutzung zeigten, kann es sinnvoll sein, eine Reinigung vor der sommerlichen Spitze und nicht danach zu planen.
Grund 7: Der Transformator hat einfach schon seine Jahre
Die Isolierung eines Transformators altert. Das ist keine Meinung – das ist eine technische und wirtschaftliche Tatsache, die man berücksichtigen sollte.
Mit jedem Betriebsjahr, jeder Hitzewelle, jeder Überlastung und jedem Heiz- und Kühlzyklus verliert die Isolierung ihre Eigenschaften. Sie wird spröde. Sie verliert ihre Elastizität. Ihre dielektrische Festigkeit nimmt ab.
Ein Transformator, der 15–20 Jahre alt ist und die Hälfte seines Lebens unter schwierigen thermischen Bedingungen gearbeitet hat, kann eine Isolierung haben, die einem viel älteren Gerät entspricht.
Niemand sieht das mit bloßem Auge. Die Isolierung kann gut aussehen und gleichzeitig an der Grenze ihrer Belastbarkeit sein.
Hitze ist nicht das Problem an sich. Hitze ist ein Test.
Wenn die Isolierung in gutem Zustand ist, besteht sie den Test ohne Komplikationen. Wenn sie müde ist – kann die Hitze der Moment sein, der das vollendet, was vor einigen Jahren begonnen hat.
Was Sie tun sollten: Wenn der Transformator älter als 15 Jahre ist und in den letzten Saisons nicht diagnostiziert wurde, sollten Sie Isolationsmessungen in Betracht ziehen. Messung des Isolationswiderstands, der Absorptionskoeffizient und bei Öltransformatoren die Ölanalyse – das sind Werkzeuge, die ein realistisches Bild des technischen Zustands des Geräts liefern.
Was konkret tun, wenn die Hitzewelle kommt
Nachfolgend eine praktische Liste von Maßnahmen, die vor und während hoher Temperaturen sinnvoll sind. Hier gibt es keine Exotik – nur Dinge, die wirklich die Betriebssicherheit des Transformators beeinflussen.
Vor der Sommersaison:
Prüfen Sie die Temperatur im Transformatorraum aus dem vergangenen Sommer, falls Sie solche Daten haben. Vergleichen Sie sie mit der in der Dokumentation angenommenen Umgebungstemperatur.
Bewerten Sie die Lüftung: Sind die Gitter frei, ist der Luftstrom richtig, wird die Luft nicht von Stellen angesaugt, die übermäßig von der Sonne aufgeheizt werden?
Überprüfen Sie die Einstellungen der Temperatursensoren und testen Sie, ob das Alarmsignal tatsächlich bei der verantwortlichen Person ankommt.
Bewerten Sie die historische Last – wird der Transformator von Jahr zu Jahr stärker belastet?
Wenn der Transformator älter als 15 Jahre ist, ziehen Sie eine diagnostische Überprüfung vor der Saison in Betracht.
Während der Hitzewelle:
Überwachen Sie die Temperatur im Transformatorraum regelmäßig – nicht nur einmal pro Woche.
Wenn der Transformator eine Fremdbelüftung (AF-Ventilatoren) hat, prüfen Sie, ob die Ventilatoren ordnungsgemäß funktionieren und ob ihr Betrieb zum richtigen Zeitpunkt ausgelöst wird.
Wenn Sie die Möglichkeit haben, die Last vorübergehend zu verteilen oder nicht-produktive Lasten während der Temperaturspitze zu reduzieren, sollten Sie dies in Betracht ziehen.
Ignorieren Sie keinen Temperaturalarm, auch wenn er sich in der Vergangenheit immer als falsch herausgestellt hat. Im Sommer muss jeder Alarm überprüft werden.
Trocken- oder Öltransformator – ändert das die Situation?
Ja, aber nicht so, wie viele glauben.
Ein Öltransformator hat Öl, das die Wärme von den Wicklungen zu den Kesselwänden und Kühlern ableitet. Dies ermöglicht eine höhere Wärmekapazität und einen langsameren Anstieg der Wicklungstemperatur bei kurzzeitigen Spitzen.
Aber auch Öl hat seine kritische Temperatur. Bei zu hoher Umgebungstemperatur und zu schwacher Kühlung – zum Beispiel bei blockierten Kesselrippen oder einer defekten Kühlmittelpumpe – überhitzt auch ein Öltransformator.
Ein Trockentransformator reagiert schneller auf Temperaturänderungen der Umgebung, da er keinen thermischen Puffer in Form von Öl hat. Dafür gibt es kein Ölleckagerisiko, kein Ölbrandrisiko und er ist in der Regel betrieblich einfacher.
In beiden Fällen gilt das gleiche Prinzip: Eine hohe Umgebungstemperatur verringert die Fähigkeit des Transformators, Wärme abzugeben. Und in beiden Fällen hinterlässt das Ignorieren dieser Tatsache über mehrere Saisons hinweg Spuren in der Isolierung.
Ein paar Worte dazu, was Sie nicht tun sollten
Verlassen Sie sich nicht ausschließlich darauf, dass es "SCHON IMMER FUNKTIONIERT HAT" (?).
Transformatoren sind außerordentlich geduldige Geräte. Sie können monate- und jahrelang unter schlechten Bedingungen arbeiten, ohne deutliche Signale zu geben. Und dann kommt es plötzlich zum Ausfall – oft bei der ersten ernsthaften Überlastung oder einer besonders langen Hitzewelle.
Gehen Sie auch nicht davon aus, dass das Problem sich von selbst löst, nur weil der Transformator einen Temperatursensor hat. Der Sensor kann warnen – aber er kann weder die Lüftung verbessern, noch die Last senken oder die bereits müde Isolierung reparieren.
Und vergleichen Sie den Transformator nicht mit einem Gerät, bei dem man sagt: "Wenn es kaputt geht, kaufen wir ein neues." Mittelspannungstransformatoren sind Investitionen für Jahrzehnte. Ein vorzeitiger Ausfall ist nicht nur die Anschaffung eines neuen Geräts – es ist ein Stillstand, Montagekosten, das Risiko von Folgeschäden in der Anlage, potenzieller Produktionsausfall und viel Nervenaufwand in der Station.
Hitze ist nicht der Feind des Transformators, solange Sie ihm helfen
Eine Hitzewelle ist ein Test für die Energieinfrastruktur.
Die meisten Transformatoren, die sich in einem guten technischen Zustand befinden und unter gut geplanten Bedingungen arbeiten, werden den Sommer ohne Probleme überstehen. Es sind Geräte, die für einen langjährigen Betrieb ausgelegt sind.
Aber diejenigen, die mehrere Jahrzehnte alt sind, in schlecht belüfteten Räumen arbeiten, zunehmend stärker belastet werden und nicht regelmäßig überprüft wurden – haben im Sommer deutlich weniger Spielraum.
Die gute Nachricht ist einfach: Die meisten dieser Probleme können geprüft, bewertet und behoben werden. Lüftung. Last. Sauberkeit. Sensoren. Isolationszustand.
Das ist keine komplizierte Diagnostik. Es ist die Pflege eines Geräts, das die gesamte Anlage versorgt und im Schadensfall keinen Ersatz hat.
Wenn Sie nicht wissen, in welchem Zustand Ihr Transformator ist und wie er auf die nächste Hitzewelle reagieren wird – dann ist jetzt ein guter Zeitpunkt, es herauszufinden.
Möchten Sie Ihren Transformator vor der Saison prüfen?
Bei Energeks helfen wir Ihnen, Transformatoren an die realen Arbeitsbedingungen anzupassen und zu beurteilen, ob das vorhandene Gerät ausreichende Reserven für die sommerlichen Spitzen hat.
Wenn Sie einen Transformator austauschen, eine Station modernisieren oder prüfen möchten, ob die aktuelle Einheit ausreichend Leistungsreserve hat, sehen Sie sich an:
In einer gut geplanten Trafostation sollte der Sommer kein Glücksspiel sein.
Es sollte nur eine weitere Betriebssaison sein.
quellen:
Energinet — Ensted–Kiskelund / Enstedværket przy Aabenraa
IEC 60076-7:2018 — Loading guide for mineral-oil-immersed power transformers
Aus diesem Artikel erfahren Sie, wie der Transport eines Leistungstransformators geplant wird, was die Abmessungen von etwa 9,2 m Länge, 3,4 m Breite, 4,0 m Höhe und ein Gewicht von etwa 165 Tonnen ohne Öl in der Praxis bedeuten, wie die Entladung abläuft und warum die Kontrolle nach der Lieferung die gesamte Investition schützt.
Transport eines Leistungstransformators: Das ist keine Lieferung.
Das ist eine technische Operation.
Es gibt Ladungen, die auf einer Palette kommen.
Es gibt solche, die der Kurier vor dem Tor abstellt.
Und es gibt solche, bei denen selbst das Tor anfängt, existenzielle Fragen zu stellen.
Ein Leistungstransformator mit einer Länge von etwa 9,2 m, einer Breite von etwa 3,4 m, einer Höhe von etwa 4,0 m und einem Transportgewicht ohne Öl von etwa 165 Tonnen reist nicht wie ein normales Gerät. Er "fährt" nicht einfach. Er wird über die Strecke geführt wie eine technische Operation an einem lebenden Organismus der Infrastruktur.
Eine starke Zugmaschine und gute Absichten reichen nicht aus.
Man braucht eine Strecke, die wirklich Reserven hat.
Man braucht einen Tieflader, der auf die Druckbelastungen abgestimmt ist.
Man braucht einen Entladeplan, der nicht fünf Minuten vor dem Manöver bei einer Tasse Kaffee entsteht.
Man braucht Leute, die wissen, dass 165 Tonnen keine plötzlichen Ideen mögen.
Bei Energeks nehmen wir dieses Thema ernst, denn ein Leistungstransformator ist kein gewöhnliches Lieferelement.
Er ist das zukünftige Herz des Stromversorgungssystems.
Bevor er zu arbeiten beginnt, muss er sicher durch Transport, Entladung, Kontrolle nach der Lieferung, Aufstellung und Vorbereitung für die Inbetriebnahme gehen.
Und genau darum geht es in diesem Text.
Um eine Logistik, die spektakulär aussieht, in der Praxis aber vor allem Präzision ist.
Um eine Entladung, bei der Geduld mehr wiegt als Stahl.
Um eine Kontrolle nach der Lieferung, die mehr sagt als die besten Versprechungen.
Und darum, warum ein guter Transport eines Leistungstransformators kein Add-on zur Investition ist, sondern einer ihrer ersten Qualitätstests.
Lesezeit: etwa 9 Minuten.
Abmessungen, Gewicht und Schwerpunkt: Der Transformator hat seine eigene Physik
Beim Transport eines Leistungstransformators sind die Zahlen keine Verzierung in der Dokumentation.
Sie sind eine Überlebensanleitung für die gesamte Operation.
9,2 m Länge sind nicht nur die Information, dass die Ladung lang ist. Es ist die Ankündigung dafür, wie sich die gesamte Kombination in Kurven, an Kreisverkehren, Kreuzungen, Werkszufahrten und auf den letzten Metern zum Fundament verhalten wird.
3,4 m Breite bedeutet, dass der Komfort einer normalen Fahrspur endet. Es beginnt die Logistik, in der Fahrer, Pilot, Verkehrsorganisation und Fahrplan wie ein einziger Organismus zusammenwirken müssen. Bei dieser Breite kann selbst ein gewöhnliches Verkehrsschild plötzlich zu einem technischen Problem befördert werden.
4,0 m Höhe zwingt dazu, nicht nur nach vorne, sondern auch nach oben zu schauen. Brücken, Leitungen, Tore, Überdachungen, Prozessleitungen und Konstruktionen auf dem Werksgelände hören auf, Hintergrund zu sein. Sie werden zu einer Checkliste.
Und 165 Tonnen Transportgewicht ohne Öl?
Das ist keine Zahl mehr.
Das ist ein Charakter.
Das Gewicht des Transformators bestimmt die Achslasten, die Wahl des Tiefladers, die Art der Ladungssicherung, das Federungsverhalten, die Untergrundvorbereitung, die Entlademöglichkeiten, die Auflagepunkte und die Frage, ob das Fundament wirklich bereit für die Begegnung mit einem Gerät dieser Klasse ist.
Genau deshalb ist ein Transformator keine Ladung, die man einfach nur transportieren muss.
Es ist ein Objekt, das man verstehen muss.
Am wichtigsten ist der Schwerpunkt. Er sieht nicht spektakulär aus. Er hat kein eigenes Typenschild mit Fanfaren. Und doch entscheidet er, wie sich der Transformator beim Heben, Bremsen, Kurvenfahren, Neigen, Verschieben und Aufstellen verhält.
Wenn der Schwerpunkt stiefmütterlich behandelt wird, kann man ausgezeichnete Ausrüstung haben und trotzdem eine Situation schaffen, die kein vernünftiger Mensch aus der Nähe sehen möchte.
Das ist ein bisschen wie das Tragen eines riesigen Schranks mit einem versteckten Safe auf einer Seite. Von außen sieht man ein Rechteck. In den Händen spürt man die Wahrheit.
Ein Transformator hat auch seine Wahrheit. Und man muss sie vor der ersten Bewegung kennen.
Deshalb sind die Transportzeichnungen, die Kennzeichnung des Schwerpunkts, die Anschlagpunkte, die Zurrpunkte, die Unterstellpunkte und die Empfehlungen des Herstellers so wichtig. Das ist kein Papierkram. Das ist die Nervenkarte der gesamten Operation.
Die Strecke: Der kürzeste Weg ist selten der beste
Beim Transport eines Leistungstransformators gewinnt nicht die kürzeste Strecke.
Es gewinnt die Strecke, die nicht so tut, als sei sie bereit.
Auf dem Papier mag alles harmlos aussehen. Die Straße existiert. Die Brücke existiert. Das Tor existiert. Die Kurve existiert. Nur dass die Kombination mit dem 165-Tonnen-Transformator nicht fragt, ob etwas existiert. Sie fragt, ob man dort sicher durchfahren kann.
Man muss die Wendekreise, die Tragfähigkeit der Brücken, Durchlässe, Bankette, Höhenbeschränkungen, überhängende Leitungen, Kreisverkehre, Kreuzungen, die Fahrbahnoberfläche, die Einfahrt auf das Werksgelände und die letzten Meter zum Entladeort prüfen.
Und genau diese letzten Meter können die tückischsten sein.
Der Transformator mag Hunderte von Kilometern zurückgelegt, Brücken, Tore und Kreisverkehre passiert haben, um dann einige Dutzend Meter vor dem Ziel stehen zu bleiben, weil das Gelände nicht bereit ist, der Manövrierradius zu eng ist oder das Entladegerät keinen Platz zum Arbeiten hat.
Deshalb analysiert man nicht nur die öffentliche Straße. Man analysiert auch das Werksgelände, die Betriebsstraßen, die Manövrierflächen, die Zufahrt zum Fundament und den Arbeitsplatz des Krans oder des Verschiebesystems.
In der großen Logistik ist die Karte der Anfang. Die Realität muss man sich immer genauer ansehen.
Verladung und Entladung: Hier gewinnt nicht die Kraft, sondern die Sequenz
Von außen kann die Entladung eines Transformators einfach aussehen.
Ein Gerät fährt vor. Wir hängen an. Wir heben. Wir stellen um. Fertig.
Eine schöne Geschichte.
In der realen Welt reagieren 165 Tonnen nicht auf Optimismus. Sie reagieren auf Geometrie, Schwerpunkt, Arbeitsradius, Tragfähigkeit des Untergrunds, Anschlagpunkte, Seilwinkel, Bewegungsreihenfolge und die Qualität der Kommunikation zwischen den Menschen.
Es geht nicht darum, einen großen Kran zu haben.
Der Kran muss für die konkrete Operation ausgewählt sein. Für das konkrete Gewicht. Für die konkrete Ausladung. Für die konkrete Höhe. Für die konkrete Position des Transformators und den konkreten Arbeitsplatz.
Die Nenntragfähigkeit sieht in der Tabelle gut aus, aber bei der Entladung zählt die reale Konfiguration. Je größer der Arbeitsradius, desto mehr sinkt die verfügbare Tragfähigkeit. Je schwieriger der Untergrund, desto wichtiger werden die Abstützungen. Je weniger Platz ringsherum, desto mehr beginnt jede Entscheidung einer Schachpartie mit der Schwerkraft zu gleichen.
Und die Schwerkraft verliert nicht durch Unachtsamkeit.
Deshalb muss man vor der Entladung wissen, wo die Transportkombination stehen wird, wo das Hebegerät stehen wird, wo die Unterstellböcke sein werden, wie die Ladung geführt wird, wer die Kommandos gibt, wo die Sicherheitszonen sind und was wir tun, wenn die Bedingungen nicht mehr ideal sind.
Der Moment, in dem der Transformator in der Luft hängt, ist der schlechteste Moment für Kreativität.
Eine gute Entladung sieht fast langweilig aus. Und das ist ein Kompliment.
Ohne Schreie. Ohne Rätselraten. Ohne abrupte Korrekturen. Ohne Leute, die in verschiedene Richtungen laufen. Jeder weiß, wo er steht. Jeder weiß, wann er spricht. Jeder weiß, wer die Entscheidung trifft. Jeder weiß, wann die Operation zu stoppen ist.
Bei großen Massen ist das Tempo kein Beweis für Professionalität.
Die Kontrolle ist es.
Kontrolle nach der Lieferung: Auch ein Transformator hinterlässt Reisespuren
Wenn der Transformator bereits vor Ort steht, scheint es vielen, dass das Wichtigste hinter ihnen liegt.
Genau dann beginnt einer der wichtigsten Schritte.
Die Kontrolle nach der Lieferung.
Klingt bescheiden. Fast amtlich. In der Praxis ist es ein Moment der Wahrheit.
Der Transformator mag gut aussehen und trotzdem eine genaue Überprüfung erfordern. Er kann auch mit kleinen Transportschäden ankommen, die nicht gefährlich sind, aber korrekt beurteilt werden müssen. Allein die Anwesenheit des Geräts vor Ort bedeutet noch nicht, dass alles bereit ist.
Es bedeutet, dass man mit der Prüfung beginnen kann.
Die Kontrolle nach der Lieferung umfasst die Besichtigung des Kessels, der Lackierungen, der Stutzen, Ventile, Dichtungen, Zurrpunkte, Transportsicherungen, des separat gelieferten Zubehörs und der Vollständigkeit der Dokumentation. Wenn der Transformator ohne Öl transportiert wurde, muss man auch die Bedingungen des Schutzes der aktiven Teile prüfen, zum Beispiel den Druck der Trockenluft oder des Stickstoffs sowie die Dichtheit.
Eines der Schlüsselelemente ist der Stoßregistrierer.
Ein kleines Gerät von großer Bedeutung. Seine Aufgabe ist es, Ereignisse aufzuzeichnen, die den Transformator während des Transports, der Umladung, des Stillstands oder der Entladung belastet haben könnten. Die Rede ist von Stößen, Vibrationen, Beschleunigungen und manchmal auch Neigungen. In modernen Lösungen kommt noch die Aufzeichnung von Zeit, GPS-Standort und Temperatur hinzu.
Der Stoßregistrierer fungiert wie die Blackbox des Transformators.
Es interessiert ihn nicht, wer gesagt hat, dass alles sanft verlief. Er zeichnet auf, was wirklich passiert ist.
Das bedeutet nicht, dass jedes aufgezeichnete Ereignis eine Katastrophe ist. Aber jedes signifikante Ereignis muss bewertet werden. Man muss die Daten des Registrierers mit dem äußeren Zustand des Geräts, der Transportdokumentation, den Informationen des Teams und den Empfehlungen des Herstellers abgleichen.
Es geht nicht darum, nach einer Sensation zu suchen.
Es geht um eine technische Entscheidung.
Denn ein Leistungstransformator enthält im Inneren den Kern, die Wicklungen, die Verbindungen, die Isolierung, den Stufenschalter und die gesamte präzise innere Architektur. Nicht alles, was wichtig ist, sieht man mit bloßem Auge.
Deshalb sollte die Abnahme nach der Lieferung nicht auf Glauben beruhen.
Sie sollte auf Daten beruhen.
Das Fundament und die Aufstellung: 165 Tonnen müssen irgendwo ruhig sitzen können
Der Transformator ist angekommen.
Er wurde entladen.
Jetzt muss er aufgestellt werden.
Klingt wie das Finale der ganzen Geschichte.
In der Praxis ist dies der Moment, in dem viele frühere Entscheidungen ans Licht kommen. Nicht in der Theorie. Im realen Kontakt von 165 Tonnen mit dem vorbereiteten Platz.
Das Fundament für einen Leistungstransformator ist kein Stück Beton. Es ist Teil eines Systems.
Es muss statische und dynamische Lasten übertragen. Es muss die Geometrie halten. Es muss mit den Auflagepunkten, Schienen, Rollen oder dem Verschiebesystem zusammenarbeiten. Es muss den Betrieb, die Wartung, einen eventuellen Austausch und die sichere Handhabung des Transformatoröls ermöglichen, wenn es sich um eine Öleinheit handelt.
Der Transformator belastet die Welt nicht allgemein.
Er belastet sie konkret.
Durch bestimmte Punkte, an einem bestimmten Ort, zu einer bestimmten Zeit. Daher ist die allgemeine Tragfähigkeit des Fundaments nicht genug. Es zählt auch die lokale Belastung unter den konkreten Auflagepunkten.
Hinzu kommt die Nivellierung.
Das ist keine Kosmetik. Es geht nicht darum, dass das Gerät auf dem Foto gut aussieht. Eine falsche Ausrichtung kann die Lastverteilung, die Montage des Zubehörs, den Zugang zu Ventilen, die Kühlung, die Kabelführung, die Erdung und die zukünftige Wartung beeinträchtigen.
Ein Leistungstransformator sollte nicht gegen seinen eigenen Standort kämpfen.
Er soll darauf arbeiten.
Deshalb muss der Aufstellungsort früher bereit sein. Nicht fast bereit. Bereit. Mit abgenommenem Fundament, geprüftem Wasser, vorbereitetem Arbeitsraum, gewährleistetem Servicezugang, gelöster Ölabführung und ausgeführter Erdung.
Bei 165 Tonnen wird das Wort "fast" sehr teuer.
Wie viel kostet der Transport eines Leistungstransformators?
Das ist eine dieser Fragen, auf die die ehrliche Antwort lautet: Es hängt davon ab, wie sehr die Realität die Logistik verkomplizieren mag.
Die Kosten für den Transport eines Leistungstransformators werden nicht wie eine normale Fracht pro Kilometer berechnet. Hier bezahlt man nicht nur für die Fahrt von Punkt A nach Punkt B. Die Kalkulation umfasst das Gewicht des Geräts, seine Transportabmessungen, die Strecke, die Anzahl der Achsen in der Kombination, die Pilotierung, die Genehmigungen, die Analyse von Brücken und Überführungen, eventuelle Demontagen der Straßeninfrastruktur, die Auswahl des Tiefladers, die Vorbereitung der Verladung, der Entladung, des Krans oder des Verschiebesystems und manchmal auch zusätzliche Sicherungen, technische Stopps und die Arbeit mehrerer Teams gleichzeitig.
Daher wird der Transport eines Leistungstransformators mit einem Gewicht von mehreren Dutzend Tonnen eine völlig andere Operation sein als der Transport einer Einheit mit einem Gewicht von etwa 165 Tonnen ohne Öl. Im ersten Fall sprechen wir von anspruchsvoller Logistik. Im zweiten Fall von einer Operation, bei der jeder Meter der Strecke, jeder Wendekreis und jeder Auflagepunkt finanzielle Bedeutung erlangt.
Den größten Einfluss auf die Kosten haben in der Regel:
das Gewicht des Transformators
die Transportlänge, -breite und -höhe
die Transportentfernung
die Anzahl der Länder und Formalitäten unterwegs
die Notwendigkeit von Pilotierung
die Schwierigkeit der letzten Zufahrtsmeter
die Auswahl des Krans oder des Entladesystems
die Vorbereitung des Untergrunds und des Fundaments
die Arbeitszeit der technischen Teams
die Anforderungen an die Kontrolle nach der Lieferung
In der Praxis ist der billigste Transport eines Transformators selten die beste Nachricht. Wenn die Kalkulation für das Gewicht des Geräts zu leicht erscheint, sollte man fragen, was darin nicht enthalten ist. Beinhaltet sie die Entladung? Umfasst sie die Streckenanalyse? Enthält sie die Pilotierung? Ist ein Stoßregistrierer vorgesehen? Hat jemand das letzte Stück zum Fundament geprüft? Ist das Hebegerät für die realen Bedingungen ausgewählt, nicht für ein optimistisches Szenario?
Denn bei einem Leistungstransformator sind die Transportkosten nicht nur eine Position im Budget. Sie sind ein Teil des Schutzes der gesamten Investition.
Eine gut geplante Beförderung mag anfangs teurer erscheinen, spart aber oft Geld dort, wo es wirklich wehtut: bei Verzögerungen, Beschädigungen, zusätzlichen Kränen, Fundamentkorrekturen, Montagestillständen und nervösen Entscheidungen, die bereits vor Ort getroffen werden.
Kurz gesagt: Der Transport eines Leistungstransformators kostet so viel, wie es kostet, ein sehr teures, sehr schweres und sehr notwendiges Gerät ohne Improvisationen unterwegs sicher anzuliefern.
Und das ist eine der Dinge, bei denen vernünftige Leute keine buchhalterische Magie versuchen.
Ein großer Transformator braucht kein Glück. Er braucht einen Prozess.
Der Transport eines Leistungstransformators sieht spektakulär aus, aber sein wahrer Wert liegt nicht in den Fotos von der Strecke.
Er liegt in der Vorbereitung.
In einer Strecke, die geprüft wurde. In einer Ausrüstung, die auf das reale Gewicht und die realen Abmessungen abgestimmt ist. In Menschen, die den Schwerpunkt, die Anschlagpunkte, die Druckbelastungen, die Neigung und die Bewegungssequenz verstehen. In einer Kontrolle nach der Lieferung, die nicht auf einem Eindruck, sondern auf Daten basiert. In einem Fundament, das bereit ist, das Gerät ohne nervöses Nachbessern des Plans in letzter Minute aufzunehmen.
Ein Leistungstransformator ist keine gewöhnliche Ladung. Er ist das zukünftige Herz des Stromversorgungssystems. Bevor er zu arbeiten beginnt, muss er sicher den Weg, die Entladung, die Abnahme, die Aufstellung und die Vorbereitung für die Inbetriebnahme durchlaufen.
Und genau deshalb ist eine gute Logistik kein Add-on zur Investition.
Sie ist ihr erster Qualitätstest.
Wenn Sie ein Projekt im Zusammenhang mit Transformatoren, Trafostationen, Schaltanlagen oder Lösungen für die Energieinfrastruktur planen, lohnt es sich, das vollständige Angebot von Energeks zu prüfen und zu sehen, wie breit man die Energieversorgung von Investitionen von der technischen, planerischen und lieferanten Seite her angehen kann.
Abhängig von den Arbeitsbedingungen, dem Montageort und den Anforderungen der Anlage kann die Wahl zwischen einem Öltransformator und einem Trockentransformator ein guter Ausgangspunkt sein. Jede dieser Lösungen hat ihre spezifischen Anwendungen, ihre Vorteile und ihre Anforderungen, daher sollte die Entscheidung aus den realen Arbeitsbedingungen resultieren, nicht aus einer zufälligen Auswahl aus dem Katalog.
Und wenn das Projekt keine Zeit zum Warten hat, lohnt es sich auch zu prüfen, welche Transformatoren ab Lager verfügbar sind.
Denn manchmal ist die beste Nachricht in der Energietechnik kein großes Versprechen, sondern die konkrete Verfügbarkeit von Geräten genau dann, wenn der Zeitplan sie wirklich braucht.
Weitere technische Inspirationen, Realisierungen und Energiekonkrete finden Sie auch auf dem LinkedIn Energeks.
Quellen:
CIGRE Technical Brochure 673, Guide on transformer transportation
Mammoet, Transformer transport services
Hitachi Energy, Install and Commission
Was bedeutet Trockentransformator und warum ist er nicht immer mit Harz vergossen?
Ein Trockentransformator ist nicht ein einziger Gerätetyp, sondern eine Gruppe von Transformatoren ohne Isolierflüssigkeit. Er kann Luftisolierung, Open-Wound-Wicklungen, VPI-Imprägnierung, Verbundisolierung oder vollständiges Vergießen mit Epoxidharz (Cast Resin) aufweisen. Die Wahl hängt von der Arbeitsumgebung, der Luftfeuchtigkeit, der Staubbelastung, den Brandschutzanforderungen, der Kühlung und der Wartungsfreundlichkeit ab.
"Trockentransformator" klingt einfach. So einfach, dass es fast verdächtig ist.
In der Branche wirkt oft ein Gedankenkurzschluss: Trocken, also Harz.
Jemand sagt "Trockentransformator", und die andere Person sieht sofort Wicklungen, die randvoll mit Epoxidharz vergossen sind, vor ihrem geistigen Auge. Solide, glänzende, kompakte Spulen. Kein Öl. Kein Tank. Kein Leckagerisiko. Thema erledigt.
Nur dass das Thema technisch überhaupt nicht erledigt ist.
Ein Trockentransformator ist nicht eine Technologie. Er ist eine ganze Familie von Konstruktionen, bei denen Isolierung und Kühlung nicht auf einer Isolierflüssigkeit basieren. Es gibt weder Mineralöl noch Ester, die Wärme aufnehmen und gleichzeitig eine isolierende Funktion erfüllen. Die Wärme wird hauptsächlich über die Luft abgeführt, und die Isolierung der Wicklungen kann auf verschiedene Arten ausgeführt sein.
Und genau hier beginnt der interessanteste Teil.
Trocken kann ein Transformator mit Luftisolierung sein.
Trocken kann ein im VPI-Verfahren imprägnierter Transformator sein.
Trocken kann ein Transformator vom Typ Open Wound sein.
Trocken kann ein Transformator mit Verbundisolierung sein.
Trocken kann schließlich ein Cast-Resin-Transformator sein – also der bekannteste, mit Epoxidharz vergossene.
Jeder von ihnen gehört zur Welt der Trockentransformatoren, aber nicht jeder verhält sich gleich. Sie unterscheiden sich in ihrer Widerstandsfähigkeit gegen Feuchtigkeit, Staub, Temperatur, Vibrationen, Verschmutzungen, Überlasten, in der Kühlungsart und der Wartungsfreundlichkeit.
Daher sollte die Frage "Welchen Trockentransformator wählen?" nicht mit dem Preis beginnen.
Sie sollte mit dem Arbeitsort beginnen.
Wird der Transformator in einem sauberen Technikraum stehen?
In einer Industrihalle mit Staub?
In einem öffentlichen Gebäude?
In einer Innenstation? In der Nähe von Menschen?
In einer feuchten Umgebung?
An einem Ort, wo ein niedriger Geräuschpegel zählt?
Dort, wo jeder Ausfall einen teuren Stillstand bedeutet?
Erst dann macht es Sinn, darüber zu sprechen, ob Epoxidharz, VPI, Luftisolierung oder eine Sonderkonstruktion am besten ist.
Dieser Text ordnet das Thema ohne unnötiges Beiwerk.
Es geht darum, was ein Trockentransformator wirklich bedeutet, welche Arten es gibt, wie sich Luftisolierung, VPI und Cast Resin unterscheiden, wo Open Wound sinnvoll ist und warum Epoxidharz nicht immer die einzig vernünftige Antwort ist.
Lesezeit: ~ 8 Minuten.
Ein Trockentransformator ist nicht eine Box, sondern mehrere verschiedene Konstruktionsphilosophien
Vereinfacht gesagt ist ein Trockentransformator ein Transformator, der nicht in eine Isolierflüssigkeit getaucht ist. In einem Öltransformator arbeiten Wicklungen und Kern in Öl oder einer anderen Elektroisolierflüssigkeit. In einem Trockentransformator gibt es diese Flüssigkeit nicht.
Aber das Fehlen von Öl bedeutet nicht das Fehlen von Isolierung. Das ist sehr wichtig.
Die Isolierung muss immer noch Betriebsspannungen, Überspannungen, Erwärmung, Alterung, Vibrationen sowie mechanische Beanspruchungen bei Kurzschlüssen aushalten. Der Unterschied besteht darin, dass diese Funktion von festen Materialien, Luft, Lacken, Harzen, Elektroisolierbändern, Abstandshaltern, Distanzstücken, Imprägnierungssystemen und der Konstruktion von Kühlkanälen übernommen wird.
Genau deshalb können zwei Trockentransformatoren gleicher Leistung in der Tabelle ähnlich aussehen, sich im Betrieb aber völlig unterschiedlich verhalten.
Einer wird Wärme besser abgeben, aber Verschmutzungen schlechter vertragen.
Ein anderer wird widerstandsfähiger gegen Feuchtigkeit sein, aber schwerer und teurer.
Ein dritter wird wartungsfreundlicher sein, aber einen sauberen, gut belüfteten Raum benötigen.
Ein vierter wird dort funktionieren, wo eine normale Konstruktion durch Chemie, Vibrationen oder erhöhte Temperatur zu schnell altern würde.
Das ist ein bisschen wie bei technischer Kleidung. Ein T-Shirt, eine Softshelljacke, eine Regenjacke und ein Overall können alle dem Körperschutz dienen, aber kein vernünftiger Mensch behandelt sie als austauschbar. Jede Lösung ist in einer anderen Umgebung sinnvoll.
Genauso ist es mit Trockentransformatoren.
Welchen Trockentransformator wählen – ist jeder Trockentransformator ein Harztransformator?
Jeder Cast-Resin-Transformator (Epoxidharz) ist ein Trockentransformator, aber nicht jeder Trockentransformator ist ein Harztransformator.
Diesen Satz sollte man sich merken, denn er löst die Hälfte der branchenüblichen Missverständnisse.
Harz, also Cast Resin, ist nur einer der Typen von Trockentransformatoren.
Ein sehr populärer, oft sehr guter, aber nicht der einzige.
Wenn in einer Anfrage nur "Trockentransformator" steht, ohne Spezifizierung der Wicklungstechnologie, können Angebote für verschiedene Konstruktionen eingehen.
Die eine Firma wird Cast Resin anbieten – einen Trockentransformator mit harzvergossenen Wicklungen.
Die zweite VPI – einen Trockentransformator mit vakuumdruckimprägnierten Wicklungen.
Die dritte eine Open-Wound-Konstruktion – einen Trockentransformator mit offenen, belüfteten Wicklungen.
Die vierte, am interessantesten: Dip and Bake – einen Trockentransformator mit durch Tauchimprägnierung und Ofenaushärtung behandelten Wicklungen.
Formell sind alle Trockentransformatoren, aber technisch sind sie nicht dasselbe Produkt.
Hier beginnt das Risiko, Äpfel mit Birnen zu vergleichen.
Der Preis kann sich nicht unterscheiden, weil jemand mit der Marge übertrieben hat, sondern weil unterschiedliche Isoliersysteme, unterschiedliche Umweltwiderstandsfähigkeit, unterschiedliche Kühlungsarten und unterschiedliche Möglichkeiten für den Betrieb unter schwierigeren Bedingungen verglichen werden.
Daher reicht in einer gut vorbereiteten Spezifikation "Trockentransformator 1000 kVA" nicht aus. Es lohnt sich, die Wicklungstechnologie, die Umwelt-, Klima- und Brandschutzklassen, die Kühlungsart, den Geräuschpegel, die Schutzart des Gehäuses, die Umgebungsbedingungen, die Raumlüftung, die Temperatursensoren und die Betriebsanforderungen zu präzisieren.
Ein Trockentransformator arbeitet nicht im Vakuum.
Er arbeitet in einem konkreten Gebäude, einer konkreten Station, einer konkreten Halle und einer konkreten Luft. Und die Luft kann sauber, trocken und ruhig sein. Sie kann aber auch Feuchtigkeit, Staub, Salz, chemische Dämpfe und all das mit sich bringen, was elektrische Isolierung überhaupt nicht mag.
Trockentransformator mit Luftisolierung
Die einfachste Variante ist der Trockentransformator mit Luftisolierung.
Bei einer solchen Konstruktion bleibt die Luft eines der grundlegenden Elemente des Isolier- und Kühlsystems. Die Wicklungen sind nicht vollständig in einem Harzblock vergossen. Sie sind in der Regel mit Elektroisolierlack oder Harz in einem Imprägnierprozess geschützt, zum Beispiel nach dem VPI-Verfahren oder dem einfacheren Dip-and-Bake-Verfahren.
In der Praxis bedeutet das, dass die Wicklung geschützt ist, aber nicht in einem dicken, massiven Harzblock eingeschlossen.
Das bringt einige wichtige Vorteile. Ein solcher Transformator kann leichter sein. Er kann Wärme gut abgeben, da die Luft leichteren Zugang zu den Wicklungsoberflächen hat. Er kann auch leichter zu inspizieren und zu warten sein, da die Konstruktion offener ist.
Aber es gibt auch eine andere Seite.
Wenn die Betriebsisolierung zu einem großen Teil die Luft bleibt, bekommt die Qualität dieser Luft enorme Bedeutung. Staub, Feuchtigkeit, leitfähige Verschmutzungen, aggressive chemische Verbindungen und Kondenswasser können zu einem echten Problem werden. Ein Transformator dieser Art braucht eine saubere, trockene und kontrollierte Umgebung.
Das ist an sich kein Nachteil.
Es ist einfach eine Bedingung für den korrekten Einsatz.
In einem sauberen Technikraum kann eine solche Konstruktion sehr gut funktionieren.
In einer schwierigen Industriehalle, wo Staub in der Luft schwebt und Temperatur und Luftfeuchtigkeit sich dynamisch ändern, muss man schon vorsichtiger sein.
Ein Transformator mit Luftisolierung ist wie ein Gerät, das hervorragend atmet.
Aber wenn es atmet, sollte es keinen Schmutz einatmen.
Die Abbildung zeigt eine Trockentransformatorkonstruktion, bei der die Räume zwischen Wicklungen, Isolatoren und tragenden Elementen deutlich sichtbar sind. Das veranschaulicht gut das Prinzip des Trockentransformators mit Luftisolierung: Die Luft ist an der Kühlung und elektrischen Trennung beteiligt, die Wicklungen sind nicht vollständig in einer massiven Harzmasse eingeschlossen. Ein solcher Transformator mag saubere, trockene Technikräume.
Trockentransformator VPI
VPI steht für Vacuum Pressure Impregnation, also Vakuumdruckimprägnierung.
Bei dieser Technologie werden die Wicklungen in einem kontrollierten Prozess mit Harz oder Elektroisolierlack getränkt. Zuerst wird die Luft aus den Zwischenräumen zwischen den Windungen entfernt, dann wird das Imprägniermaterial unter Druck eingebracht. Nach dem Aushärten entsteht eine festere, stabilere und besser geschützte Struktur als bei einfacher Lackierung.
Entscheidend ist jedoch, dass VPI nicht denselben Effekt erzeugt wie das Vergießen mit Epoxidharz.
Bei einem VPI-Transformator sind die Wicklungen mit Isolierung getränkt, aber nicht vollständig in einem massiven Harzblock eingeschlossen. Es entsteht keine einheitliche, massive Epoxidblockstruktur. Wir haben eher eine imprägnierte, verstärkte und geschützte Struktur, die dennoch einen offeneren Charakter behält.
Das ergibt einen interessanten Kompromiss.
VPI kann preislich vorteilhaft gegenüber Harz sein.
Es kann Wärme gut ableiten, da die Wicklung nicht von einer dicken Harzschicht bedeckt ist. Es kann leichter und in bestimmten Anwendungen flexibler sein. Es funktioniert gut in vielen Technikgebäuden, in der Industrie, in Schaltanlagenräumen und bei Anwendungen mit relativ kontrollierten Bedingungen.
Es ist jedoch nicht die Technologie für jede Umgebung.
Wenn der Transformator an einem Ort mit hoher Luftfeuchtigkeit, in Luft mit leitfähigem Staub, in einer chemischen Atmosphäre oder in einer salzbelasteten Zone arbeiten soll, muss man sehr genau prüfen, ob VPI ausreicht. Manchmal wird es ausreichen. Manchmal sind VPE, Harz oder eine völlig andere Lösung besser.
Man kann es so einfach sagen: VPI ist ein vernünftiger Kompromiss zwischen Preis, Kühlung und Widerstandsfähigkeit. Aber wie jeder Kompromiss funktioniert er am besten, wenn man die Arbeitsbedingungen gut kennt.
Die Abbildung zeigt einen Trockentransformator mit sichtbaren Wicklungen, Tragrahmen und Isolatoren, was gut zur VPI-Technologie passt. Bei einem VPI-Transformator werden die Wicklungen im Vakuumdruckimprägnierverfahren mit Lack oder Harz getränkt, aber nicht vollständig wie bei Cast Resin vergossen. Dadurch behält die Konstruktion einen guten Kompromiss zwischen Isolationsschutz, Kühlung und Kosten.
Trockentransformator Open Wound
Open Wound ist eine Konstruktion mit offenen, luftgekühlten Wicklungen.
Manchmal werden solche Transformatoren als AN (Air Natural) bezeichnet, wenn die Kühlung durch natürliche Luftbewegung ohne Ventilatoren erfolgt. In anderen Fällen kann eine Fremdbelüftung mit Ventilatoren hinzukommen.
Bei einem Open-Wound-Transformator sind die Wicklungen sichtbar, belüftet und mit Elektroisolationsmaterialien geschützt. Sie sind nicht in einer Harzmasse eingeschlossen.
Die Luftzirkulation ist hier sehr wichtig, da sie für die Wärmeabfuhr verantwortlich ist.
Der größte Vorteil ist die effektive Kühlung.
Die offene Konstruktion erlaubt der Luft, durch Kanäle und um die Wicklungen zu strömen. Dadurch kann der Transformator Wärme effizient an die Umgebung abgeben. Ein zusätzlicher Vorteil kann ein geringeres Gewicht sowie eine einfachere Inspektion sein.
Die größte Einschränkung ist die Empfindlichkeit gegenüber der Umgebung.
Open Wound mag keine Feuchtigkeit, keinen Staub, keine Verschmutzungen und keine aggressive Luft.
In einem sauberen Innenraum kann er sehr gut funktionieren. An einem Ort, wo sich Staub auf der Isolierung absetzt, Feuchtigkeit leitfähige Pfade bildet und die Belüftung Verunreinigungen aus der Halle ansaugt, kann es problematisch werden.
Diese Lösung ist eher für Innenräume mit kontrollierten Bedingungen gedacht.
Nicht für eine zufällige Hallenecke, wo es "schon irgendwie gehen wird".
In der Energietechnik bedeutet "schon irgendwie gehen" oft später "warum löst die Schutzausrüstung aus?" oder "warum steigt die Temperatur schneller als in der Dokumentation?".
In der Abbildung ist ein Trockentransformator mit stark betonten Wicklungselementen, Isolatoren und Luftkanälen zu sehen. Das veranschaulicht gut die Idee der Open-Wound-Konstruktion, also eines Transformators mit offenen, belüfteten Wicklungen. Ein solcher Aufbau gibt Wärme sehr gut ab, da die Luft freier um die aktiven Elemente strömen kann. Der Preis für diese Offenheit ist einfach: Der Transformator mag keine Feuchtigkeit, keinen Staub und keine aggressive Umgebung. Er ist eher ein präzises technisches Gerät als eine Universal-Schaufel für alles.
Trockentransformator Dip and Bake
Dip and Bake ist ein einfacheres Imprägnierverfahren für Wicklungen.
Die Wicklungen werden in Elektroisolierlack oder -harz getaucht und anschließend im Ofen getrocknet und ausgehärtet. Daher der Name: Tauchen und Backen.
Dies ist ein bekanntes, relativ einfaches Verfahren, das in verschiedenen elektrischen Geräten angewendet wird.
Im Vergleich zu VPI hat es jedoch meist ein geringeres Eindringvermögen des Imprägnats in die Wicklungsstruktur. Es gibt hier keine so intensive Entfernung der Luft und kein Einpressen des Materials unter Druck.
Heißt das, dass Dip and Bake schlecht ist? Nein. Es heißt, dass es seinen Platz hat.
Es kann in weniger anspruchsvollen Anwendungen, bei geringeren Leistungen, in Hilfsgeräten oder dort eingesetzt werden, wo die Arbeitsbedingungen stabil sind und kein höheres Schutzniveau erfordern. Soll der Transformator jedoch in einer schwierigeren Umgebung arbeiten, bieten VPI oder Cast Resin eine größere Sicherheitsmarge.
In der Praxis ähnelt der Unterschied zwischen Dip and Bake und VPI dem Unterschied zwischen dem Außenanstrich von Holz und einer tiefergehenden Imprägnierung. Beides schützt. Aber nicht im gleichen Maße.
Hier sehen wir eine vereinfachte technische Darstellung eines Trockentransformators, die die Idee des Dip-and-Bake-Verfahrens gut veranschaulicht: Die Wicklungen sind mit Elektroisolationsmaterial geschützt, bilden aber keinen vollständigen, massiven Harzblock wie bei Cast Resin. Bei dieser Technologie werden die Wicklungen in Lack oder Harz getaucht und anschließend im Ofen ausgehärtet. Das Ergebnis ist einfacher, leichter und wirtschaftlicher – unter der Bedingung, dass der Transformator in einer sauberen und vorhersehbaren Umgebung arbeitet. Weniger roter Teppich, mehr konkrete Arbeit.
Trockentransformator Cast Resin: Harz regiert
Cast Resin, der mit Epoxidharz vergossene Transformator, ist der bekannteste Typ des Trockentransformators. Bei dieser Konstruktion werden die Wicklungen mit einem Harzmedium vergossen, das nach dem Aushärten eine kompakte, mechanische und dielektrische Umhüllung bildet.
Diesen Typ meinen viele, wenn sie "Harztrockentransformator" sagen.
Sein größter Vorteil ist die Widerstandsfähigkeit. Epoxidharz schützt die Wicklungen vor Feuchtigkeit, Verschmutzungen und mechanischen Beschädigungen. Die Konstruktion ist stabil, kompakt und eignet sich gut für Objekte, bei denen Brandschutz, das Fehlen von Isolierflüssigkeit und der Betrieb im Gebäude sehr wichtig sind.
Ein solcher Trafo wird oft für Gewerbegebäude, Krankenhäuser, Rechenzentren, Produktionshallen, städtische Infrastruktur, Innenstationen, öffentliche Gebäude und Anlagen gewählt, in denen ein Ölleckagerisiko schwer zu akzeptieren wäre.
Aber der Harztrafo ist nicht magisch ;-)
Er ist in der Regel schwerer und teurer als einfachere Trockenkonstruktionen.
Die dicke Harzschicht erhöht die Widerstandsfähigkeit, kann aber auch die Wärmeabgabe beeinflussen. Die Wartung der Wicklungen ist schwieriger, da die Spule nicht offen ist.
Kommt es zu einem schweren Schaden, kann die Reparatur weniger flexibel sein als bei zugänglicheren Konstruktionen.
Daher ist ein Cast-Resin-Transformator oft eine sehr gute Wahl, aber nicht immer die optimale Wahl.
Wenn die Umgebung sauber, trocken und kontrolliert ist und die Brandschutzanforderungen nicht besonders streng sind, kann VPI technisch ausreichend und wirtschaftlich sinnvoll sein.
Wenn die Umgebung sehr schwierig ist, entbindet das Wort "Cast Resin" allein auch nicht von der Analyse der Umwelt-, Klima-, Gehäuse-, Belüftungsklassen und der Herstellerdokumentation.
In der Abbildung ist ein Trockentransformator vom Typ Cast Resin zu sehen, also eine Konstruktion mit massiven, in Epoxidharz vergossenen Wicklungen. Die roten, kompakten Wicklungsblöcke zeigen das, was bei dieser Technologie am wichtigsten ist: hoher Schutz vor Feuchtigkeit, Verschmutzungen und mechanischen Beschädigungen. Diese Lösung ist dort sinnvoll, wo der Transformator keine zarte Prinzessin der Infrastruktur sein darf, sondern ruhig in einem Gebäude, einer Innenstation oder einem Objekt mit erhöhten Sicherheitsanforderungen arbeiten soll.
Trockentransformator mit Verbundisolierung
Es gibt auch Trockentransformatoren mit einer anderen Verbundisolierung als dem klassischen Epoxidharz.
Das können Lösungen auf Basis von Polyurethanharzen, Silikonharzen oder anderen Spezialmaterialien sein. Sie werden dort eingesetzt, wo Standardlösungen den Arbeitsbedingungen nicht vollständig entsprechen.
Das ist eine Nische, aber technisch sehr interessant.
Solche Konstruktionen können in Umgebungen mit erhöhter Temperatur, bei starken Vibrationen, bei besonderen chemischen Anforderungen oder dort sinnvoll sein, wo eine bestimmte Flexibilität des Isolationsmaterials benötigt wird. Es geht nicht immer darum, dass die Isolierung maximal hart ist. Manchmal ist wichtiger, dass sie Spannungen, thermische Zyklen, Vibrationen oder den Kontakt mit einer spezifischen Umgebung gut verträgt.
In der Praxis erfordern solche Lösungen eine genaue Abstimmung mit dem Hersteller. Man wählt sie nicht nach dem Motto "nehmen wir etwas Ungewöhnliches, weil es modern klingt". Man wählt sie, wenn die Anwendung es wirklich erfordert.
Das ist ein bisschen wie bei Spezialwerkzeugen. Die meisten Schrauben müssen nicht mit einem chirurgischen Instrument gelöst werden. Aber wenn ein ungewöhnliches Problem auftritt, kann ein normaler Schraubenschlüssel nicht ausreichen.
Die illustrative Zeichnung zeigt einen Trockentransformator als modulare Konstruktion, bei der Wicklungen, Isolatoren und Metallrahmen ein stimmiges System bilden, das für den Betrieb unter anspruchsvollen Bedingungen ausgelegt ist. Ein solches Bild passt gut zu einem Trockentransformator mit Verbundisolierung, bei dem die Isolationsmaterialien nicht nur nach Spannung, sondern auch nach Temperatur, Vibrationen und chemischer Umgebung ausgewählt werden. Dies ist eine Technologie für Situationen, in denen eine Standardisolierung sagt: "Ich bin nur für kurze Zeit hier", das Projekt aber etwas Widerstandsfähigeres braucht.
Trockentransformator für Gebäude. Luftgekühlt, VPI oder Epoxid?
In Gebäuden taucht das Thema Trockentransformatoren besonders häufig auf. Der Grund ist einfach. Das Fehlen einer Isolierflüssigkeit erleichtert die Planung an Orten, wo der Transformator in der Nähe von Menschen, Nutzräumen, technischen Installationen und hochwertiger Infrastruktur arbeitet.
Aber nicht jedes Gebäude ist gleich.
In einem sauberen, gut belüfteten Technikraum mit kontrollierter Luftfeuchtigkeit und minimaler Staubbelastung kann ein Luft- oder VPI-Transformator eine vernünftige Lösung sein. Er kann Wärme gut abgeben, leicht zu kontrollieren und kostengünstig sein.
In einem Gebäude mit hohen Sicherheitsanforderungen, zum Beispiel einem Krankenhaus, Rechenzentrum, Einkaufszentrum oder Infrastrukturobjekt, kann ein Cast-Resin-Harztransformator mehr Betriebsruhe bieten. Besonders wenn es auf Widerstandsfähigkeit gegen Feuchtigkeit, Verschmutzungen und die Begrenzung von Brandrisiken ankommt.
In einem Industriegebäude muss man noch breiter schauen. Gibt es Staub in der Luft? Ist er leitfähig? Ist der Transformatorraum vom Produktionsprozess getrennt? Zieht die Belüftung saubere Luft an oder Luft aus der Halle? Gibt es Vibrationen? Gibt es Temperatursprünge? Kann es im Winter zu Kondensation kommen?
Manchmal liegt der Unterschied zwischen einer guten und einer schlechten Wahl nicht im Transformator selbst, sondern im Raum, in dem er arbeiten soll.
Ein Trockentransformator braucht Luft. Aber nicht jede Luft.
Kühlung von Trockentransformatoren
Bei Trockentransformatoren muss die Wärme an die Umgebung abgeführt werden. Meistens über die Luft. Und hier beginnt ein Thema, das in der Kaufphase oft unterschätzt wird.
Ein Transformator kann natürliche Kühlung haben, bezeichnet als AN. Das bedeutet, dass die Luft durch natürliche Konvektion strömt. Warme Luft steigt auf, kühlere strömt von unten nach, der Transformator gibt Wärme an den Raum ab.
Er kann auch Fremdbelüftung haben, bezeichnet als AF. Dann unterstützen Ventilatoren die Arbeit, erhöhen den Luftdurchsatz und ermöglichen es, die Belastbarkeit zeitweise zu erhöhen oder die thermischen Bedingungen zu verbessern.
Nur löst ein Ventilator nicht alles.
Wenn der Raum zu klein, schlecht belüftet oder heiß ist, wird der Ventilator warme Luft mit noch wärmerer vermischen. Wenn die Luft staubig ist, kann der Ventilator Verschmutzungen schneller auf die Wicklungen aufbringen. Wenn die Lüftungsgitter schlecht dimensioniert sind, kann der Transformator bei einer höheren Temperatur arbeiten als angenommen.
Und höhere Temperatur bedeutet schnellere Isolationsalterung.
Die Isolierung verschleißt in der Regel nicht spektakulär am ersten Tag. Sie altert still. Tag für Tag. Zyklus für Zyklus. Überlast für Überlast. Und dann kommt der Moment, in dem das System keine Reserve mehr hat.
Daher muss man bei Trockentransformatoren nicht nur nach der Nennleistung fragen, sondern auch nach Verlusten, Belüftung, Umgebungstemperatur, zulässigen Überlasten und der Art der Wicklungstemperaturüberwachung.
Isolierung und Arbeitsumgebung
Der größte Fehler bei der Wahl eines Trockentransformators ist der Gedanke, dass das Umweltproblem geringer sei, weil kein Öl vorhanden ist.
Manchmal ist es geringer. Aber es verschwindet nicht.
Ein Trockentransformator kann sehr empfindlich auf die Luft reagieren, die ihn umgibt. Ist die Luft sauber und trocken, ist die Situation komfortabel. Enthält sie Staub, Feuchtigkeit, Salz, Metallpartikel, chemische Dämpfe oder leitfähige Verschmutzungen, erhält die Isolierung eine viel schwierigere Aufgabe.
Bei einem Cast-Resin-Transformator sind die Wicklungen besser durch das Harz geschützt. Bei VPI ist der Schutz gut, aber weniger massiv. Bei Open Wound ist der Schutz stärker von der Sauberkeit und Stabilität der Umgebung abhängig. Bei Verbundlösungen hängt alles vom konkreten Material und Einsatzzweck ab.
Daher sind die Umgebungsbedingungen eines der wichtigsten Auswahlkriterien.
Es lohnt sich zu prüfen, ob Kondensation auftreten kann. Ob der Raum beheizt wird. Ob die Stationstüren direkt nach außen öffnen. Ob der Transformator zeitweise abgeschaltet wird, was bei Temperaturwechseln die Durchfeuchtung begünstigen kann. Ob in der Nähe Produktionsprozesse stattfinden, die Staub oder Dämpfe erzeugen. Ob das Gehäuse den richtigen Schutzgrad hat, aber gleichzeitig die Kühlung nicht zu stark einschränkt.
Es macht keinen Sinn, einen rundum widerstandsfähigen Transformator zu kaufen, wenn er unter idealen Bedingungen arbeitet. Aber noch weniger Sinn macht der Kauf einer empfindlicheren Konstruktion, wenn die Umgebung rau ist.
Wartungsfreundlichkeit und Zugang zu den Wicklungen
Bei Trockentransformatoren beeinflussen die konstruktiven Unterschiede auch die Wartung.
Offene, luftgekühlte und VPI-Konstruktionen können leichter zu besichtigen sein. Man sieht mehr Elemente. Es ist einfacher, Verschmutzungen, Überhitzungen, Spuren von Entladungen, den Zustand der Isolierungsoberflächen und mechanische Schäden zu beurteilen. In einigen Fällen kann auch die Reinigung einfacher sein.
Cast Resin ist geschlossener. Das bietet Schutz, schränkt aber den Zugang ein. Wenn die Wicklung in Harz eingeschlossen ist, kann man sie nicht wie eine offene Konstruktion behandeln. Bei einem schweren Schaden kann die Reparatur schwierig oder wirtschaftlich nicht sinnvoll sein.
Das bedeutet nicht, dass Cast Resin schlechter ist. Es bedeutet, dass es anders ist.
In vielen Anwendungen sind höhere Widerstandsfähigkeit und geringere Umweltrisiken wichtiger als ein leichterer Zugang zur Wicklung. In anderen Fällen kann die Wartungszugänglichkeit eine große Rolle spielen, besonders wenn der Transformator in einer weniger kritischen Anwendung arbeitet, aber regelmäßige Wartung benötigt.
Die Wahl eines Transformators ist immer ein Abwägen von Vorteilen. Mehr Schutz kann weniger Zugang bedeuten. Mehr Offenheit kann bessere Kühlung, aber größere Empfindlichkeit gegenüber Schmutz bedeuten. Ein niedrigerer Kaufpreis kann höhere Anforderungen an den Raum bedeuten.
Es gibt kein gratis Mittagessen.
Es gibt nur ein gut kalkuliertes Mittagessen.
Wann welcher Typ sinnvoll ist
Wenn der Transformator in einem sauberen, trockenen, gut belüfteten Raum arbeiten soll und die Anwendung keine erhöhte Umweltbeständigkeit erfordert, kann man eine Luftkonstruktion, Open Wound oder VPI in Betracht ziehen. Solche Lösungen können leichter, kostengünstiger und thermisch effizienter sein.
Wenn die Umgebung weiterhin kontrolliert ist, der Investor aber einen besseren Wicklungsschutz und eine höhere Isolationsstabilität erwartet, ist VPI oft ein sehr sinnvoller Kompromiss. Es bietet bessere Imprägnierung als einfache Lackierung und kann in der Industrie und in Technikgebäuden gut funktionieren.
Bei höherer Luftfeuchtigkeit, Verschmutzungsrisiko, erhöhten Sicherheitsanforderungen oder wenn der Transformator in einem Objekt arbeiten soll, in dem Zuverlässigkeit und Widerstandsfähigkeit besonders wichtig sind, sollte man Cast Resin in Betracht ziehen. Diese Lösung ist teurer und schwerer, bietet aber oft eine größere Sicherheitsmarge.
Wenn die Anwendung ungewöhnlich ist, zum Beispiel hohe Temperatur, Vibrationen oder ein spezifisches chemisches Umfeld umfasst, dann können Verbundisolierungen oder Sonderausführungen nach Absprache mit dem Hersteller sinnvoll sein.
Am wichtigsten ist, den Transformator nicht nur nach dem Namen auszuwählen.
"Trocken" sagt nur, dass keine Isolierflüssigkeit vorhanden ist. Es sagt noch nicht, wie die Wicklungen geschützt sind. Es sagt nicht, wie der Transformator Staub verträgt. Es sagt nicht, wie er mit Feuchtigkeit umgeht. Es sagt nicht, ob er leicht zu warten ist. Es sagt nicht, ob er optimal im Preis ist.
Das ist erst der Anfang des Gesprächs.
Die 6 häufigsten Fehler bei der Wahl eines Trockentransformators
Der erste Fehler ist die Annahme, dass "trocken" gleich "Harz" bedeutet.
Das führt zu Missverständnissen in Angeboten, Ausschreibungen und technischen Gesprächen.
Der zweite Fehler ist der Vergleich nur von Leistung und Preis.
Ein VPI-Transformator 1000 kVA und ein Cast-Resin-Transformator 1000 kVA können völlig unterschiedliche Eigenschaften haben. Die bloße Leistung reicht nicht aus.
Der dritte Fehler ist die Vernachlässigung der Belüftung.
Ein Trockentransformator gibt Wärme an die Luft ab. Wenn der Raum diese Wärme nicht aufnimmt, kommt das Problem als Temperatur, Alarme und schnellere Isolationsalterung zurück.
Der vierte Fehler ist das Ignorieren von Staub.
Staub im Haus ist ärgerlich. Staub auf elektrischer Isolierung kann viel ernster sein, besonders wenn er leitfähige Partikel enthält oder Feuchtigkeit bindet.
Der fünfte Fehler ist die Auswahl nach dem Motto "nehmen wir den billigsten Trockenen".
Die billigste Variante kann gut sein, wenn sie zu den Bedingungen passt. Wenn nicht, wird sie zu einem teuren Kompromiss.
Der sechste Fehler ist das Auslassen von Gesprächen über die Wartung.
Der Transformator soll jahrelang arbeiten. Zugang, Reinigung, Temperaturmessung, Sensoren, Inspektionen und Dokumentation sind Teil der realen Betriebskosten.
Eine einfache Entscheidungslandkarte für Investor und Planer
Zuerst muss man die Arbeitsumgebung bestimmen.
Ist sie sauber, trocken und stabil oder treten Feuchtigkeit, Staub, aggressive Luft oder Kondensationsrisiko auf?
Dann muss man die Sicherheitsanforderungen bestimmen.
Arbeitet der Transformator in einem Gebäude, in der Nähe von Menschen, in kritischer Infrastruktur, in einem öffentlichen Objekt, in einer Produktionsstätte oder in einer separaten Station?
Als nächstes lohnt es sich, die thermischen Bedingungen zu prüfen. Wie ist die Umgebungstemperatur? Wie funktioniert die Belüftung? Wie hoch sind die Verluste des Transformators? Ist ein Luftkreislauf vorgesehen? Schränkt das Gehäuse die Kühlung ein?
Erst dann kommt die Wahl der Technologie.
Wenn die Bedingungen mild sind, kann man Open Wound, eine Luftkonstruktion oder VPI in Betracht ziehen.
Wenn die Bedingungen mittel anspruchsvoll sind, macht VPI oft sehr viel Sinn. Wenn die Umgebung schwieriger ist oder die Sicherheitsanforderungen hoch sind, kann Cast Resin geeigneter sein.
Wenn die Anwendung speziell ist, muss man auf Verbundisolierungen oder eine individuelle Ausführung achten.
Am Ende bleiben die Finanzen, aber nicht mehr als einziges Kriterium.
Der Preis sollte erst dann verglichen werden, wenn man Lösungen mit ähnlichem Einsatzzweck und ähnlichem Widerstandsniveau vergleicht.
Sonst sieht die Angebotstabelle elegant aus, aber die Entscheidung kann technisch zufällig sein.
FAQ auf einen Blick
Ist jeder Trockentransformator ein Harztransformator?
Nein. Jeder Harztransformator (Cast Resin) ist ein Trockentransformator, aber nicht jeder Trockentransformator ist ein Harztransformator. Trocken bedeutet das Fehlen von Öl oder einer anderen Isolierflüssigkeit. Die Wicklungen können durch Luft, Lack, VPI-Imprägnierung, Verbundisolierung oder vollständiges Vergießen mit Epoxidharz geschützt sein.
Was ist der Unterschied zwischen einem VPI- und einem Cast-Resin-Transformator?
Ein VPI-Transformator hat im Vakuumdruckimprägnierverfahren mit Lack oder Harz getränkte Wicklungen. Cast Resin hat vollständig mit Epoxidharz vergossene Wicklungen. VPI gibt Wärme in der Regel besser ab und kann preislich vorteilhafter sein. Cast Resin bietet einen höheren Schutz vor Feuchtigkeit und Verschmutzungen, ist aber schwerer, teurer und schwieriger zu reparieren.
Wann lohnt es sich, einen VPI-Trockentransformator zu wählen?
Einen VPI-Transformator lohnt es sich zu wählen, wenn er in einem sauberen, trockenen und gut belüfteten Technikraum arbeitet. Er ist ein vernünftiger Kompromiss zwischen Preis, Kühlung und Widerstandsfähigkeit. Er eignet sich gut für viele Gebäude, Industriebetriebe und Anlagen mit kontrollierten Arbeitsbedingungen.
Wann ist ein Cast-Resin-Harztransformator besser?
Ein Cast-Resin-Transformator ist die bessere Wahl, wenn es auf höhere Widerstandsfähigkeit gegen Feuchtigkeit, Verschmutzungen und Brandschutzanforderungen ankommt. Er passt gut zu Innenstationen, öffentlichen Gebäuden, Rechenzentren, Krankenhäusern, Einkaufszentren, Produktionshallen und Objekten, in denen die Betriebsstabilität einen sehr hohen Stellenwert hat.
Was ist ein Open-Wound-Trockentransformator?
Ein Open-Wound-Transformator ist ein Trockentransformator mit offenen, belüfteten Wicklungen. Er gibt Wärme sehr gut ab, ist aber empfindlicher gegen Feuchtigkeit, Staub und Verschmutzungen. Er eignet sich am besten für saubere, trockene und kontrollierte Technikräume.
Welchen Trockentransformator sollte man für ein Gebäude wählen?
Für ein Gebäude sollte man den Transformator nach einer Analyse der Arbeitsbedingungen auswählen. In einem sauberen Technikraum kann VPI oder eine Luftkonstruktion ausreichen. In einem Objekt mit höherer Feuchtigkeit, Verschmutzungsrisiko oder hohen Sicherheitsanforderungen macht ein Cast-Resin-Transformator häufiger Sinn.
Zusammenfassung
Ein Trockentransformator ist nicht nur der mit Epoxidharz randvoll vergossene.
Das ist ein bequemer Gedankenkurzschluss, aber technisch zu klein für die gesamte Familie dieser Geräte.
Trocken bedeutet vor allem das Fehlen von Isolierflüssigkeit.
Es bedeutet nicht eine einzige Wicklungstechnologie.
Die einfachsten Konstruktionen nutzen Luftisolierung und Imprägnierung mit Lack oder Harz.
VPI verstärkt die Wicklungen durch Vakuumdruckimprägnierung.
Open Wound ermöglicht sehr gute Kühlung, benötigt aber eine saubere Umgebung.
Verbundisolierungen sind in speziellen Bedingungen sinnvoll.
Cast Resin bietet hohe Widerstandsfähigkeit durch vollständiges Vergießen der Wicklungen mit Epoxidharz, bedeutet aber in der Regel einen höheren Preis, größeres Gewicht und schwierigere Wartung.
Daher beginnt die Wahl eines Trockentransformators mit einer praktischen Frage:
Wo wird dieser Transformator arbeiten?
Erst die Antwort auf diese Frage führt zu einer sinnvollen Entscheidung.
Ob Luftisolierung ausreicht.
Ob VPI besser ist.
Ob sich Harz lohnt.
Ob eine Sonderkonstruktion benötigt wird.
Oder ob in der gegebenen Anwendung ein Öltransformator die bessere Lösung ist, weil die Arbeitsbedingungen, Kühlung, Leistung oder Betriebswirtschaft gerade auf diese Technologie hinweisen.
In der Energietechnik besteht eine gute Entscheidung selten darin, den bekanntesten Namen zu wählen.
Häufiger besteht sie darin, die Technologie ruhig an das reale Leben des Geräts anzupassen.
Und ein Transformator hat, wie jedes Gerät in der Infrastruktur, sein eigenes Leben.
Er atmet die Luft des Raumes. Gut ausgewählt arbeitet er leise und vorhersehbar.
Schlecht ausgewählt erinnert er schnell daran, dass Gedankenkurzschlüsse nur bis zum ersten Problem bequem sind.
Wenn Sie sich in der Planungsphase befinden, eine Station modernisieren oder Angebote vergleichen, lohnt es sich, über bloße Leistung und Preis hinauszublicken. Bei Energeks helfen wir Ihnen gern, eine Lösung für Ihre realen Arbeitsbedingungen zu finden – ohne Automatismen und ohne eine Technologie für jeden Fall aufzudrängen.
Sie können unser Angebot für Trockentransformatoren (Giessharztransformatoren) sowie Öltransformatoren einsehen. Wenn Sie weitere technische Erläuterungen zu Transformatoren, Stationen und Energieinfrastruktur verfolgen möchten, laden wir Sie auch auf unser Energeks-LinkedIn-Profil ein.
Vielen Dank, dass Sie unsere technischen Ausarbeitungen lesen.
Solche Themen sind wichtig, denn eine gute Energietechnik beginnt nicht mit effektvollen Schlagworten, sondern mit gut gestellten Fragen.
Quellen:
IEC 60076 11, Power transformers, Part 11, Dry type transformers.
GEAFOL® – Gießharztransformatoren in Schutzgehäusen mit Luft-Wasser-Kühlsystem by SIEMENS
Vacuum Pressure Impregnated (VPI) Transformers: All You Need to Know
Kupfer und Aluminium in Transformatorenwicklungen haben unterschiedliche Eigenschaften, aber über die Qualität des Geräts entscheidet der gesamte Projektierungsansatz. Prüfen Sie 4 Fakten zu Verlusten, Lebensdauer, Abmessungen und Betrieb.
Auf dem Tisch liegen zwei Angebote.
In einem deklariert jemand: Kupfer, also Premium.
Im anderen: Aluminium, also wirtschaftlich.
Beide klingen überzeugend.
Beide versuchen, Ihre Aufmerksamkeit mit einem einzigen Wort zu gewinnen.
Und genau hier beginnt das Problem.
Denn bei Transformatoren sagt ein einzelnes Wort sehr selten die Wahrheit über das gesamte Gerät aus.
Wir schreiben darüber, weil diese Zweifel in Gesprächen mit Investoren, Planern und Ausführenden immer wieder auftauchen. Jedes Mal sehen wir denselben Mechanismus:
Das Wicklungsmaterial wird oft wie eine Ideologie verkauft, obwohl in der Praxis der gesamte Transformator-Projektierungsansatz zählt: seine Verluste, die Kühlung, die Kurzschlussfestigkeit, die Art der Durchführungen und die Verarbeitungsqualität.
Die geltenden Effizienzanforderungen in der EU und den USA schreiben nicht vor, grundsätzlich Kupfer oder Aluminium zu wählen. Sie erzwingen ein technisches Ergebnis. Das ist ein grundlegender Unterschied.
Die Frage "Kupfer oder Aluminium" ist oft falsch gestellt.
Die bessere Frage lautet: Welcher Projektierungsansatz des Transformators bringt mir den realen technischen, betrieblichen und wirtschaftlichen Nutzen für meine Anwendung?
Dieser Text ist für Personen, die kein Schlagwort kaufen möchten.
Nach der Lektüre werden Sie in der Lage sein, die Materialeigenschaften vom Marketing des Herstellers zu unterscheiden, zu verstehen, wann Kupfer wirklich sinnvoll ist, wann Aluminium eine vernünftige Wahl darstellt und welche Fragen Sie stellen müssen, damit auf der anderen Seite des Tisches Stille eintritt und dann der wertvollste Satz fällt: "Ja, genau darum geht es."
Im Folgenden erwartet Sie Konkretes.
Zuerst räumen wir mit den häufigsten Mythen auf.
Dann gehen wir auf die Physik der Materialien ein, den Einfluss auf Wirkungsgrad und Abmessungen, das Verhalten bei Kurzschlüssen, die Fragen der Verbindungen und Wartung sowie darauf, wie man ein Angebot richtig liest.
Am Ende geben wir Ihnen einen praktischen Entscheidungsfilter.
Lesezeit: ~ 8 Minuten
Wovon hängt die Qualität von Transformatorwicklungen wirklich ab?
Nicht so schnell.
Benennen wir zuerst das Spiel.
Im Streit um die Wicklungen läuft das Spiel in der Regel so ab: Kupfer wird als die Wahl der Vernünftigen, Langlebigen und Professionellen dargestellt, Aluminium als die billigere Alternative.
Oder umgekehrt: Aluminium wird als modern, leicht und völlig ausreichend präsentiert, Kupfer als kostspieliges Relikt.
Beide Narrative sind verkaufsfördernd bequem, weil sie die Realität auf ein einziges Symbol vereinfachen.
Die Technik funktioniert so nicht.
Hersteller und Normen bewerten einen Transformator anhand des gesamten Projektierungsergebnisses.
Entscheidend sind Leerlauf- und Lastverluste, Temperaturanstieg, Isolierung, Impedanz, mechanische Festigkeit, Wärmeabfuhr, das Verhalten bei Überlasten sowie die Qualität der Verbindungen.
Die europäischen Ökodesign-Vorschriften für Transformatoren konzentrieren sich auf Mindestanforderungen an die Effizienz.
Ähnlich verschärft das US-amerikanische Department of Energy (DOE) die Anforderungen an die Energieeffizienz von Transformatoren, schreibt aber kein einziges "richtiges" Wicklungsmaterial vor.
Das ist ein wichtiger Punkt. Denn wenn ein Verkäufer mit dem Material beginnt, statt mit den Parametern für Verluste, Temperatur, Isolationsklasse und Betriebsbedingungen, dann versucht er sehr wahrscheinlich, das Gespräch zu beenden, bevor Sie die unbequemen Fragen stellen. Im Verhandlungsgeschäft ist das ein klassischer Abkürzungsversuch. Bei Transformatoren ebenfalls.
Wahrheit Nummer eins: Kupfer leitet besser, aber das ist nicht alles
Es hat keinen Sinn, so zu tun, als gäbe es keine Unterschiede.
Kupfer hat eine sehr hohe Leitfähigkeit und bildet den Bezugspunkt für die IACS-Skala (Internationaler Standard für Leitfähigkeit).
Für geglühtes Kupfer beträgt der Standard 100 % IACS.
Gleichzeitig ist seine Dichte mit etwa 8,89 g/cm³ hoch.
Aluminium leitet volumenbezogen schlechter, hat aber eine viel geringere Dichte.
Die Aluminum Association weist auch auf etwas hin, das das Kupfermarketing nicht gerne wiederholt: Aluminium bietet etwa die doppelte Leitfähigkeit pro Masseneinheit als Kupfer.
Deshalb ist es seit Jahrzehnten das bevorzugte Material in vielen Übertragungs- und Verteilungsanwendungen.
Und genau hier endet die einfache Erzählung, und die eigentliche Projektierung beginnt.
Wenn Aluminium einen höheren spezifischen Widerstand hat, gleicht der Projektierer dies durch einen größeren Leiterquerschnitt aus.
Mit anderen Worten: Man vergleicht nicht ein nacktes Stück Metall mit einem anderen nackten Stück Metall, sondern zwei vollständige Wicklungsprojekte.
Daher ist der Satz "Kupfer hat geringere Verluste" viel zu schwach, um etwas Sinnvolles zu entscheiden.
Er kann bei gleichem Querschnitt geringere Verluste haben, aber ein Transformator ist kein Wettbewerb um den gleichen Querschnitt.
Er ist ein Wettbewerb um das Ergebnis der gesamten Konstruktion.
Eaton betont ausdrücklich, dass die weit verbreitete Annahme, ein Transformator mit Kupferwicklungen sei per Definition effizienter, zuverlässiger oder kurzfester, eine Vereinfachung und falsche Annahme ist.
Das ist ein bisschen wie der Vergleich zweier Autos nur nach dem Material der Kolben, ohne nach Motor, Kühlung, Getriebe und Aerodynamik zu fragen.
Klingt effektvoll. Sagt wenig aus.
Wahrheit Nummer zwei: Der Wirkungsgrad steckt nicht im Namen des Metalls, sondern im Projektierungsansatz
In den letzten Jahren sind die Effizienzanforderungen strenger geworden.
In der EU gilt die Verordnung 2019/1783, die die früheren Ökodesign-Anforderungen für Transformatoren geändert hat. Die Europäische Kommission weist ausdrücklich darauf hin, dass diese Vorschriften den Markt zu Modellen mit höherer Effizienz und niedrigeren Lebenszykluskosten getrieben haben.
In den USA hat das DOE 2024 neue Standards für Verteilungstransformatoren verabschiedet, mit einer verbindlichen Frist für die Anforderungen ab dem 23. April 2029.
Was bedeutet das praktisch?
Dass der Markt gegenüber Transformatoren, die sich nur auf ein Schlagwort stützen, immer intoleranter wird. Der Hersteller muss die Parameter liefern.
Wenn ein Projekt mit Aluminium die Anforderungen an Verluste und Temperatur erfüllt, dann erfüllt es sie wirklich – nicht nur zum Schein. Wenn ein Projekt mit Kupfer diese Anforderungen nicht erreicht oder dies zu einem ungerechtfertigten Preisaufschlag tut, rettet das bloße Vorhandensein von Kupfer das Angebot nicht.
Und hier kommen wir zu dem Punkt, an dem die Marketing-Erzählung oft zerbricht.
Kupfer ist keine automatische Garantie für einen besseren Gesamtwirkungsgrad des Transformators.
Aluminium ist keine automatische Garantie für einen schlechteren Wirkungsgrad.
Der Wirkungsgrad ist das Ergebnis des elektromagnetischen und thermischen Projekts, der Wahl des Kerns, der Wicklungsgeometrie, der Kühlungsart und der Verlustkontrolle.
Wenn jemand versucht, das Gespräch mit einem Wort zu beenden, lohnt es sich, ruhig zu antworten:
"Verstehe ich Sie richtig, dass Sie sagen wollen, das Material an sich sei wichtiger als die deklarierten Lastverluste, Leerlaufverluste und der Temperaturanstieg?"
Sehr oft wird das Gespräch nach einer solchen Frage plötzlich sachlicher.
Wahrheit Nummer drei: Kupfer gewinnt häufiger dort, wo es auf Kompaktheit und mechanische Reserven ankommt
Um nicht ins andere Extrem zu verfallen, muss man fairerweise sagen: Kupfer hat reale Vorteile.
Dank seiner höheren Volumenleitfähigkeit ermöglicht es den erforderlichen Widerstand mit einem geringeren Querschnitt als Aluminium zu erreichen. In vielen Konstruktionen führt das zu kompakteren Wicklungen und einer einfacheren Unterbringung des Projekts auf begrenztem Raum.
Kupfer hat auch eine hohe mechanische Festigkeit und gute Wärmeleitfähigkeit, was in der Praxis ein Vorteil bei Konstruktionen ist, bei denen es auf Kompaktheit, hohe Leistungsdichte, hohe mechanische Steifigkeit oder spezifische Kurzschlussbedingungen ankommt.
Branchenquellen betonen diese Eigenschaften. Sogar ein Bericht über Schienenanlagen weist darauf hin, dass die offensichtlichen Vorteile von Aluminium die geringeren Anschaffungskosten und das geringere Gewicht sind, während Kupfer kompaktere Lösungen und eine höhere mechanische Widerstandsfähigkeit bietet.
Das bedeutet nicht, dass jedes Kupfer gegen jedes Aluminium gewinnt.
Es bedeutet nur, dass Kupfer dem Konstrukteur unter bestimmten Rahmenbedingungen mehr Komfort bietet. Wenn der Transformator in ein kompaktes Gehäuse passen, unter schwierigeren thermischen Bedingungen arbeiten oder der Investor die Minimierung der Abmessungen priorisieren muss, wird Kupfer oft ein starker Kandidat.
Hier ist die Wahrheit unbequem für beide Seiten des Marketing-Streits.
Der Kupfer-Befürworter kann nicht sagen: "Immer besser."
Der Aluminium-Befürworter kann nicht sagen: "Es gibt nie einen Unterschied."
Es gibt manchmal einen Unterschied. Nur muss man ihn richtig verorten können.
Wahrheit Nummer vier: Aluminium ist kein armer Verwandter, sondern ein Material, das einen ehrlichen Projektierungsansatz erfordert
Der schädlichste Mythos lautet: "Aluminium ist nur eine Kostensenkungsmaßnahme."
Dem ist nicht so.
Aluminium ist ein vollwertiges Ingenieurmaterial, das in der Energietechnik weit verbreitet ist.
Wenn Aluminium den richtigen Querschnitt erhält, gut gelöste Verbindungen, eine geeignete Wicklungsgeometrie und ein sinnvoller Produktionsprozess dahintersteht, kann daraus ein Transformator mit sehr guten Betriebseigenschaften entstehen.
Und an dieser Stelle lohnt es sich, einen Moment innezuhalten.
Das Problem ist nicht Aluminium an sich.
Das Problem ist ein schlechter Projektierungsansatz, der auf Aluminium basiert – oder die Art und Weise, wie ein solcher Projektierungsansatz später verkauft wird. Denn wenn jemand Aluminium zum Aluminium-Preis kaufen, aber gleichzeitig die Kompaktheit von Kupfer, seine konstruktiven Reserven und den psychologischen Komfort des Wortes "Premium" erwarten will, dann spricht er nicht mehr mit der Physik, sondern mit seiner eigenen Vorstellung.
Und die Physik bleibt gelassen. Sie interessiert sich nicht für Etiketten. Sie interessiert sich für Querschnitte, Verluste, Betriebstemperatur, Impedanz, die Art der Durchführungen und die Prüfergebnisse.
Genau dort endet das Marketing und beginnt die Wahrheit über die Qualität des Transformators.
Wann ist Aluminium in einem Transformator sinnvoll?
Hier wird das Gespräch wirklich praktisch.
Denn selbst das beste Material kann man mit einer schlechten Verbindung verderben.
Aluminium hat seit Jahren den Ruf eines "kapriziösen Materials an Anschlussklemmen". Ein Teil dieses Rufs rührt aus der Geschichte alter, schlecht ausgeführter Anwendungen her, ein Teil aber auch aus der realen Notwendigkeit eines korrekten Umgangs mit Verbindungen und Anschlüssen.
Die ANSI C119 Normen umfassen Tests für Aluminium-Aluminium-, Aluminium-Kupfer- und Kupfer-Kupfer-Verbindungen. NEMA erinnert auch daran, dass bei Leitern aus verschiedenen Metallen geeignete, zertifizierte Verbinder und die richtigen Montageverfahren verwendet werden müssen, und dass die Qualität der Terminierung den Anforderungen des Armaturen- und Geräteherstellers entsprechen sollte.
Mit anderen Worten: Das Problem ist nicht "Aluminium ist schlecht".
Das Problem ist: "Ist das gesamte Verbindungssystem so projektiert und ausgeführt, wie es sein muss?"
Das ist genau der Punkt, an dem der Käufer aufhören sollte, nach einem schnellen "Ja" zu jagen, und anfangen sollte, nach einem echten "Nein" zu suchen.
Anstatt zu fragen "Haben Sie Kupfer?", fragen Sie besser: "Wie haben Sie die Materialübergänge gelöst, welche Verbinder verwenden Sie, wie sehen die Verfahren für die Anzugsdrehmomente aus, wie erfolgt die Validierung der Verbindungen und welche Betriebserfahrungen haben Sie?" Dann wird die andere Seite entweder in die Technik einsteigen – oder beim Schlagwort bleiben.
Dann wissen Sie, mit wem Sie sprechen.
Die Infografik ordnet die wichtigsten Fragen, die bei der Entscheidung "Kupfer oder Aluminium in Transformatorwicklungen" auftauchen. Sie zeigt die Unterschiede in Leitfähigkeit, Querschnitt, Masse, Verlusten und Projektierungsanforderungen, sodass leichter verständlich wird, wovon Wirkungsgrad, Lebensdauer und die Wahl des Transformators für eine bestimmte Anwendung wirklich abhängen. Dies ist eine synthetische Zusammenstellung für Personen, die eine praktische Antwort auf Fragen zu Kupfer- und Aluminiumwicklungen, Leerlauf- und Lastverlusten, Betriebssicherheit und den Gesamtlebenszykluskosten suchen.
Kupfer oder Aluminium im Transformator – was ist besser?
Die Wahrheit liegt nicht auf einer Seite der Barrikade.
Kupfer hat tatsächlich eine höhere Volumenleitfähigkeit, ermöglicht in der Regel kompaktere Konstruktionen und bietet oft mehr Komfort, wenn es auf Abmessungen, mechanische Reserven oder anspruchsvolle Betriebsbedingungen ankommt.
Aluminium wiederum ist seit Jahren ein vollwertiges Material, das in der Energietechnik verwendet wird. Mit einer richtig projektierten Wicklung, geeigneten Verbindungen und einer gut berechneten Gesamtanordnung bedeutet es weder geringeren Wirkungsgrad noch geringere Zuverlässigkeit.
Das Marketing beginnt in dem Moment, in dem aus diesem technischen Unterschied jemand einen Glaubenskrieg machen will. In einer Version hören wir: "Nur Kupfer ist professionell." In der anderen: "Aluminium ist immer genauso gut, und es lohnt sich nicht, mehr zu bezahlen." Beide Narrative sind bequem.
Beide sehen gut im Katalog aus. Und beide vereinfachen das Thema auf ein Niveau, das für den Investor nicht mehr nützlich ist.
Eine reife Entscheidung sieht anders aus.
Wenn kompakte Abmessungen, eine bestimmte mechanische Reserve, eine spezifische Wicklungsarchitektur oder begrenzter Montageraum entscheidend sind, kann Kupfer die treffendere Wahl sein.
Wenn der gut kalkulierte Gesamtpreis, ein vernünftiges Gewicht, angemessene Effizienz und eine bewährte Konstruktion mit korrekt gelösten Verbindungen Priorität haben, kann Aluminium eine völlig rationale Wahl sein. Das Problem besteht also nicht darin, welches Material besser klingt.
Das Problem besteht darin, ob jemand den Transformator anhand von Parametern und Projektierungsansatz bewertet oder nur anhand des Etiketts.
Was ist in einem Transformator wichtiger als das bloße Kupfer oder Aluminium?
Die besten Fragen klingen meist nicht spektakulär.
Sie klingen ruhig und präzise.
Daher ist es besser, anstatt das Gespräch mit dem reinen Wicklungsmaterial zu beginnen, nach den deklarierten Leerlauf- und Lastverlusten, der Isolationsklasse, dem Temperaturanstieg, der Kurzschlussimpedanz, den Abmessungen, dem Gewicht, der Art der Durchführungen, dem Typ der Anschlüsse und den Garantiebedingungen zu fragen.
Es lohnt sich auch nachzufragen, welche Normen und Tests die jeweilige Lösung bestätigen und was Kupfer oder Aluminium in dieser spezifischen Einheit konkret bringt – nicht in der allgemeinen Handelspräsentation.
Genau hier zeigt sich sehr schnell der Unterschied zwischen Technik und Erzählung. Wenn auf der anderen Seite Zahlen, Zusammenhänge, Dokumentation und konkrete Antworten auftauchen, steht das Gespräch auf einem soliden Fundament. Wenn stattdessen hauptsächlich Prestige, Emotion und gedankliche Abkürzungen auftauchen, betreten Sie höchstwahrscheinlich nicht die Welt der Parameter, sondern die des Marketings.
Und vielleicht verbirgt sich genau an dieser Stelle die ehrlichste Antwort auf die ganze Frage nach Kupfer und Aluminium. Die Wahrheit steckt nicht im Metall selbst. Sie steckt im Projektierungsansatz, in der Dokumentation, in der Verarbeitungsqualität und in der Ehrlichkeit des Gesprächs. Kupfer und Aluminium sind keine Helden einer moralischen Geschichte. Sie sind Werkzeuge. Beide Materialien können sehr gut funktionieren. Beide können auch schlecht eingesetzt werden.
Der teuerste Fehler tritt dann auf, wenn jemand aufhört zu denken und die Erzählung anstelle der Parameter kauft.
Was Sie von uns erwarten können
Bei Transformatoren, wie im Leben, wird das meiste Chaos meist durch allzu einfache Antworten verursacht.
Bei Energeks betrachten wir das Thema Wicklungen breiter als nur durch die Brille der Schlagworte "Kupfer" oder "Aluminium". Viel wichtiger ist für uns, ob der gesamte Transformator verantwortungsvoll, stimmig und mit Blick auf einen stabilen Betrieb über viele Jahre hinweg projektiert wurde.
Deshalb zählt für uns bei den Öltransformatoren MarkoEco2 das Gesamtpaket: hermetische Bauweise, Öl nach IEC 60296, Konformität mit EN 50588-1 und EN 60076-1, Monitoring-Möglichkeiten sowie Lösungen, die eine lange Lebensdauer und geringe Verluste unterstützen.
Genau aus solchen Entscheidungen entsteht ein Gerät, das ruhig, stabil und ohne Überraschungen arbeiten soll.
Ähnlich betrachten wir die Trockentransformatoren TeoEco2. Hier entscheidet eine disziplinierte Ingenieursarbeit über die Qualität: Konformität mit EcoDesign Tier 2, Begrenzung von Leerlauf- und Lastverlusten, Brandschutzklasse F1 sowie Bereitschaft für reale Betriebsbedingungen und die Zusammenarbeit mit Schutzeinrichtungen. Das ist Gerät, das nicht nur im Angebot gut aussehen, sondern sich vor allem dort gut machen soll, wo Verlässlichkeit zählt.
Beide Transformator-Typen bieten wir in Varianten mit Aluminium- und Kupferwicklungen an.
Manchmal ist die beste Antwort Kupfer, manchmal Aluminium, und manchmal eben ein gut projektiertes Gesamtpaket. Und das ist eigentlich eine recht gute Nachricht.
In der Energietechnik kostet nicht das Material selbst am meisten.
Am meisten kostet die Vereinfachung.
Daher lohnt es sich, mit einem Angebot ebenso zu verhandeln, wie man gute Kooperationsbedingungen aushandelt.
Mit der Einstellung auf einen realen gegenseitigen Nutzen.
Sie bekommen einen Transformator, der über Jahre seinen Job macht.
Der Hersteller gewinnt einen Kunden, der versteht, wofür er bezahlt. Und erst dann macht das Gespräch wirklich Sinn.
QUELLEN:
Die Energietechnik liebt Paradoxe.
Die größten Geräte im elektrischen Energiesystem hängen sehr oft von den kleinsten Details ab. Ein Transformator kann mehrere Tonnen wiegen, eine Leistung von mehreren Megavoltampere haben und 30 Jahre lang ununterbrochen arbeiten. Und doch ist die Stelle, die oft über seine Zuverlässigkeit entscheidet, nur wenige Zentimeter groß.
Es ist der Transformatoranschluss.
Genauer gesagt das Element, das das Mittelspannungskabel mit der Durchführung des Transformators verbindet.
Für Außenstehende sieht es aus wie ein gewöhnliches Stück Metall mit ein paar Schrauben. Ein Detail, das kaum jemand beachtet – solange alles funktioniert.
Für einen Elektroenergieingenieur ist das eine ganz andere Geschichte. Es ist einer der verantwortungsvollsten Punkte der gesamten Anlage. Genau hier treffen große Ströme, mechanische Kräfte von schweren Kabeln, Temperaturänderungen und die sehr praktische Frage aufeinander, ob diese Verbindung sicher viele Betriebsjahre unter realen Bedingungen übersteht.

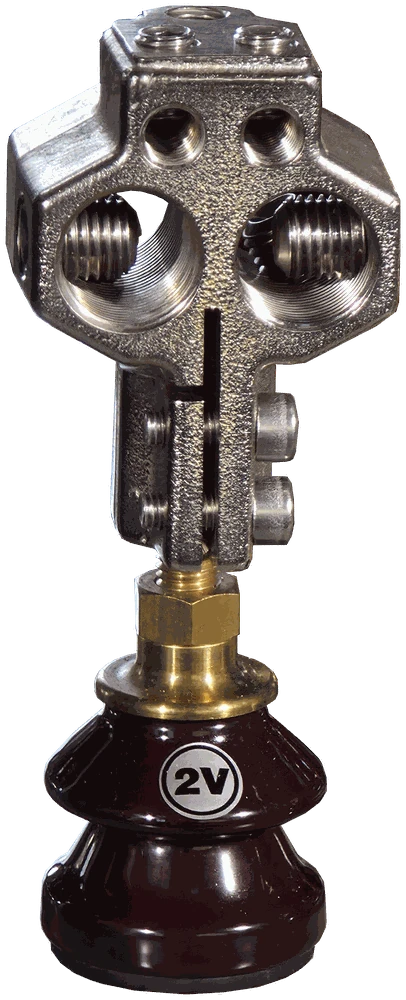

Transformatoranschlüsse sind Verbindungselemente, die auf den Durchführungen von Mittelspannungstransformatoren montiert werden. Sie ermöglichen den sicheren Anschluss von Mittelspannungskabeln, vergrößern die Kontaktfläche der Leiter und verbessern die mechanische Stabilität der Verbindung.
Und das bedeutet sehr konkrete Vorteile:
Geringeren Kontaktwiderstand.
Geringeres Risiko von Überhitzung an den Verbindungen.
Größere Betriebsvorhersehbarkeit des Transformators über einen langen Zeitraum.
Genau deshalb werden in Mittelspannungstransformatoren oft Transformatoranschlüsse vom Typ TOGA verwendet. Sie sind kein ästhetisches Detail oder eine Marketingzugabe. Es ist eine Lösung, die aus einem sehr praktischen Bedürfnis entstanden ist: aus dem Bedürfnis, Strom, Temperatur und Mechanik der Verbindung an einer Stelle besser zu beherrschen, die auf den ersten Blick unscheinbar wirkt, in der Praxis aber enorme Bedeutung hat.
Und genau um diese Themen wird es in diesem Artikel gehen.
Wir zeigen, was Transformatoranschlüsse vom Typ TOGA sind und wie sie aufgebaut sind.
Wir betrachten, warum klassische Kabelverbindungen an Transformator-Durchführungen problematisch sein können.
Wir erklären, wie die Konstruktion der Anschlüsse Strom, Temperatur und Kontaktwiderstand beeinflusst.
Wir untersuchen auch, warum Netzbetreiber zunehmend stabile Verbindungslösungen fordern.
Anhand von Beispielen zeigen wir, in welchen Anlagen Transformatoranschlüsse für die Zuverlässigkeit der gesamten Station grundlegend werden.
Lesezeit: ~11 Minuten

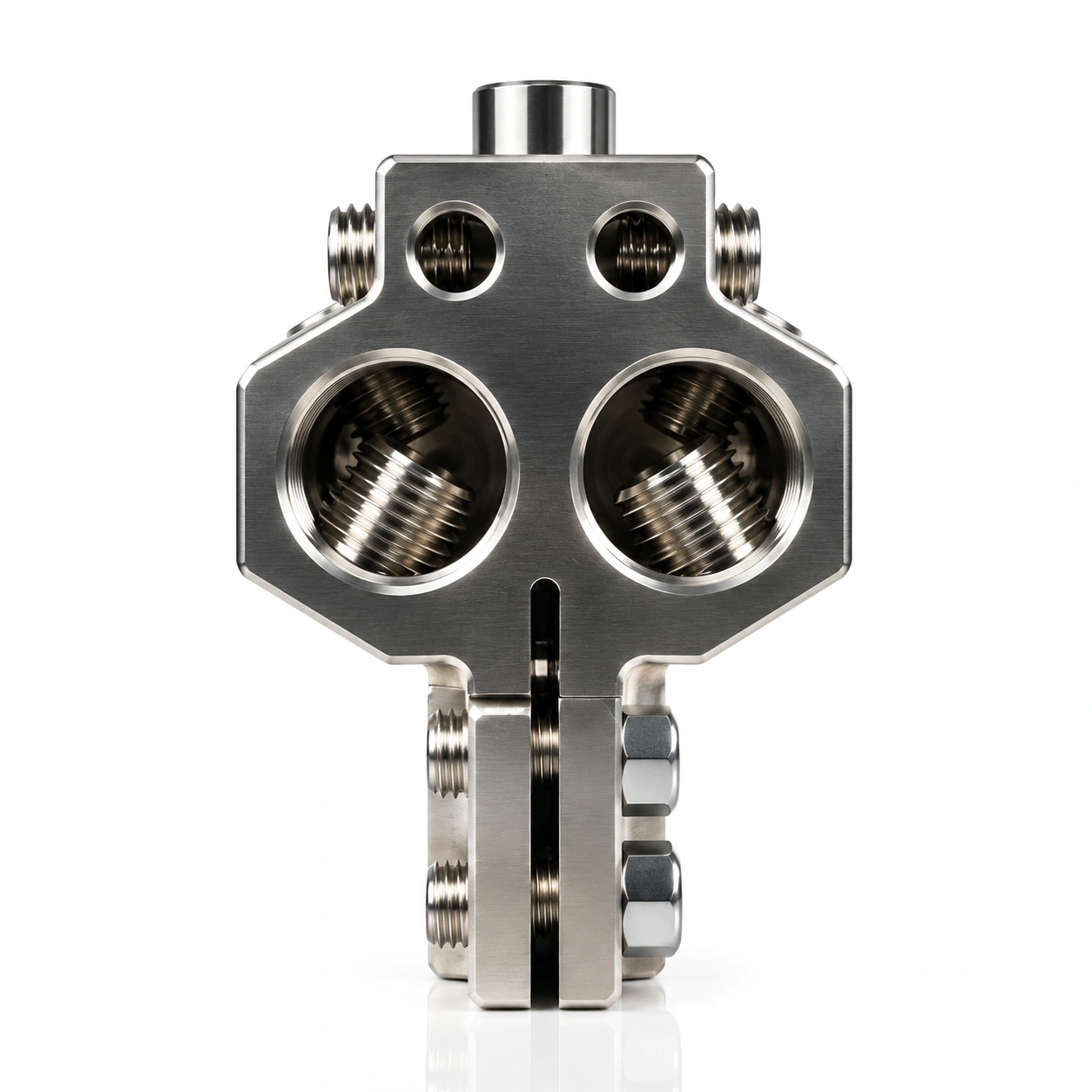

Transformatoranschlüsse vom Typ TOGA – ein kleines Bauteil, das Hunderte Ampere im Zaum hält
Jeder, der schon einmal bei einem geöffneten Mittelspannungstransformator stand, kennt diesen Moment.
Sie blicken auf eine mächtige Maschine. Mehrere Tonnen Stahl, ein Magnetkern, Öl, Wicklungen. Alles wirkt ruhig, schwer, geradezu majestätisch.
Und dann bleibt der Blick an etwas hängen, das nur handgroß ist.
Dem Anschluss.
Und genau hier beginnt die eigentliche Ingenieursarbeit.
Denn das ist kein gewöhnliches Stück Metall.
Es ist ein Bauteil, das Hunderte Ampere fehlerfrei übertragen, Temperaturschwankungen, Vibrationen und mechanische Kräfte der Kabel aushalten muss und dabei über Jahre einen sehr geringen Kontaktwiderstand beibehalten muss.
Der Transformatoranschluss vom Typ TOGA wirkt wie ein Adapter zwischen zwei Welten.
Auf der einen Seite haben wir den Transformator mit seiner Durchführung – den Punkt, an dem die Energie nach außen tritt.
Auf der anderen Seite das Mittelspannungskabel, oft dick, schwer und wenig flexibel.
Der Anschluss fügt dazwischen ein zusätzliches leitendes Element ein, meist aus Kupfer oder Kupferlegierungen. Dieses Element vergrößert die Kontaktfläche, stabilisiert den Leiter und verteilt die mechanischen Kräfte auf eine größere Fläche.
Aus physikalischer Sicht passieren hier drei wichtige Dinge:
Der Strom hat eine größere Fläche, über die er fließen kann.
Der Metalldruck ist gleichmäßiger.
Die Verbindung ist weniger anfällig für Bewegungen und Spannungen.
Die Wirkung ist einfach: weniger Wärme, weniger Probleme, mehr Betriebsruhe.
Auf dem Bild ist eine Reihe von Mittelspannungs-Transformatoranschlüssen auf Porzellan-Durchführungen eines Öltransformators zu sehen. Jeder Anschluss dient als Verbindungspunkt für die Mittelspannungskabel und ermöglicht eine sichere und stabile Verbindung der Leiter mit der Transformatorwicklung. Die massive Konstruktion der metallischen Anschlussblöcke vergrößert die Kontaktfläche und ermöglicht einen gleichmäßigen Stromfluss, was lokale Erwärmungen reduziert und das Risiko von Energieverlusten mindert. Gleichzeitig nehmen die Anschlüsse mechanische Belastungen durch die schweren Kabel auf und schützen die Durchführungen vor Spannungen.
An dieser unscheinbaren Stelle konzentriert sich die gesamte Physik des Transformatorbetriebs – Strom, Temperatur und Haltbarkeit der Verbindung, die über Jahrzehnte stabil bleiben müssen.
Photo CC: ENERGEKS 2026
Warum klassische Kabelverbindungen an Transformator-Durchführungen problematisch sein können
Kabelschuh, Schraube, angezogen, fertig.
Auf dem Papier funktioniert das perfekt.
In der Realität treten drei sehr konkrete Probleme auf.
Das erste ist die Masse und Steifigkeit des Kabels.
Mittelspannungskabel mit großen Querschnitten sind nicht zart. Es sind schwere, federnde Konstruktionen, die oft nicht genau dorthin wollen, wo der Plan es vorsieht. Kommt das Kabel schräg an oder steht unter Spannung, wirkt es wie ein Hebel und belastet den Durchführungsanschluss.
Das zweite Problem ist die Kontaktfläche.
Metall berührt Metall nicht ideal. Der Strom fließt über mikroskopisch kleine Kontaktpunkte. Gibt es nur wenige dieser Punkte, steigt die Stromdichte und mit ihr die Temperatur.
Plötzlich wird aus einem kleinen Widerstand eine lokale Wärmequelle.
Das dritte Problem ist die Zeit.
Ein Transformator arbeitet nicht im idealen Vakuum. Es gibt Vibrationen, Temperaturschwankungen, Materialausdehnung, kurzzeitige Überlasten. Basiert die Verbindung nur auf einem einzigen Anpresspunkt, können mit der Zeit Mikrobewegungen entstehen.
Und Mikrobewegungen haben in der Energietechnik einen schlechten Ruf.
Denn sie enden immer mit einer Verschlechterung des Kontakts.
Und genau hier beginnt das Bedürfnis nach besseren Lösungen.
Aber selbst dann ist die Geschichte noch nicht zu Ende.
Denn wenn wir Mechanik und Elektrik der Verbindung verbessert haben, kommt die nächste Ebene der Herausforderungen. Eine, die nicht nur aus Strom, Schrauben und Kabelgeometrie resultiert, sondern aus der Tatsache, dass der Transformator in der realen Welt arbeitet – und nicht im sterilen Labor. Im Freien, in einer Umgebung voller Feuchtigkeit, Staub, wechselnder Temperaturen und all der ungebetenen biologischen Aktivität, die die Energietechnik nur zu gut kennt.
Mittelspannungs-Durchführungsabdeckungen. Was sie sind und wovor sie wirklich schützen
Auf den ersten Blick sehen sie ein bisschen aus wie kleine schwarze Kappen.
Und genau deshalb werden sie leicht unterschätzt. Jemand schaut auf den Transformator, sieht Durchführungen, Anschlüsse, Porzellan, Metall, und behandelt diese Abdeckungen als ein Add-on. So eine technische Kleinigkeit, die halt einfach da ist.
Dabei verrichten solche Kleinigkeiten in der Energietechnik sehr oft die Drecksarbeit, dank der der ganze Rest ruhig arbeiten kann.
Mittelspannungs-Durchführungsabdeckungen werden montiert, um den empfindlichsten Anschlussbereich des Transformators zu schützen. Hier haben wir spannungsführende Teile, Metallteile und relativ geringe Isolationsabstände. Also genau die Kombination, die wir nicht dem Zufall, dem Wetter und der Kreativität der Natur überlassen wollen.
Meist spricht man von Vogelschutzabdeckungen. Und das ist keine Übertreibung oder Branchenlegende. Vögel können in einer Trafostation tatsächlich Unheil anrichten. Es genügt, dass sie sich an einer ungünstigen Stelle niederlassen, mit dem Flügel anstoßen, sich zwei Punkten mit unterschiedlichem Potenzial nähern – und die Physik übernimmt sofort. Ein Lichtbogen entsteht, die Schutzsysteme lösen aus, und plötzlich haben wir eine Abschaltung, die niemand geplant hat.
Klingt unspektakulär, aber genau so sehen einige der nervigsten Betriebsprobleme aus. Keine große Hollywood-Panne. Nur ein kleiner Vorfall, der den Betrieb des Geräts stoppt.
Und hier kommen die Durchführungsabdeckungen ins Spiel.
Ganz in Schwarz, ohne viel Aufhebens. 😎
Ihre Rolle ist sehr einfach. Sie sollen den zufälligen Kontakt mit aktiven Teilen erschweren und das Risiko verringern, dass etwas oder jemand eine Brücke zwischen Potenzialen bildet.
Ein Vogel, ein Kleintier, ein Ast, ein metallischer Gegenstand – manchmal sogar ein Werkzeug bei Wartungsarbeiten. All das kann zum Problem werden, wenn es sich zu nahe an die Stelle begibt, wo die Theorie aufhört und die Mittelspannung beginnt.
Die Abdeckung macht den Transformator natürlich nicht gepanzert und immun gegen die ganze Welt. Aber sie reduziert sehr effektiv das Risiko der einfachsten, absurdesten und leider durchaus realen Vorfälle. Solche, nach denen man auf den Bericht schaut und denkt: „Wirklich? Deswegen?“
Ja, genau deshalb.
Deshalb sind Mittelspannungs-Durchführungsabdeckungen keine Spielerei. Es ist ein praktischer Schutz, der die Zuverlässigkeit des Transformators von der alltäglichsten Seite her unterstützt. Sie verbessert nicht den Katalogglanz des Geräts. Sie verbessert seine Chance auf einen ruhigen, langen Betrieb in der realen Welt.
Und die reale Welt, wie wir wissen, arbeitet nicht immer mit.
Auf dem Bild sind Mittelspannungs-Durchführungsabdeckungen auf einem Öltransformator zu sehen. Diese unscheinbaren schwarzen Abdeckungen schützen die kritischen Anschlussstellen vor versehentlichem Kontakt mit spannungsführenden Teilen und verringern das Risiko von Kurzschlüssen, die durch Vögel, Kleintiere oder andere äußere Einflüsse verursacht werden. Es ist eine einfache, aber sehr wichtige Schutzkomponente, die Sicherheit und Zuverlässigkeit des Transformators im täglichen Betrieb unterstützt.
Photo CC: ENERGEKS 2026
Aus Projektsicht ist es am sinnvollsten, wenn sich das gesamte Anschlusssystem als eine kohärente Lösung konfigurieren lässt, anstatt es später aus Einzelteilen zusammenzustellen. Je nach Anforderungen der Investition können dies Transformatoren mit Transformatoranschlüssen sein, die Anschlüsse selbst für einen bestimmten Verbindungstyp oder Mittelspannungs-Durchführungsabdeckungen, die die Betriebssicherheit erhöhen. Solche Lösungen sind im Angebot von Energeks verfügbar. Bei konkreten Projekten ist es daher am besten, die Konfiguration zu besprechen und an die realen Betriebsbedingungen der Station anzupassen – am einfachsten, indem Sie direkt Kontakt mit uns aufnehmen.
Wie die Konstruktion der Anschlüsse Strom, Temperatur und Kontaktwiderstand beeinflusst
Hier beginnt der Teil der Energietechnik, der von außen unscheinbar wirkt, im Inneren aber reine Physik ist.
Und wie das mit der Physik so ist: Man kann mit ihr nicht verhandeln, sie tut einfach ihr Werk.
Auf den ersten Blick ist ein Transformatoranschluss nur ein metallisches Bauteil, das das Kabel mit dem Transformator verbinden soll. Dabei verhält sich der Strom nicht so artig, wie wir es uns gerne vorstellen würden. Er fließt nicht ideal über die gesamte Kontaktfläche, wie über eine schön ausgebreitete Fläche.
In Wirklichkeit fließt er durch die Stellen, an denen das Metall wirklich das Metall berührt. Und diese Kontaktpunkte gibt es weit weniger, als die Intuition vermuten lässt.
Und genau deshalb ist die Konstruktion des Anschlusses so bedeutend.
Ist die Kontaktfläche größer und der Anpressdruck gleichmäßiger, gibt es mehr tatsächliche Kontaktpunkte. Das wiederum senkt den Kontaktwiderstand. Und ein niedrigerer Widerstand bedeutet eines: weniger Wärme genau dort, wo wir sie am wenigsten sehen wollen.
Denn Widerstand und Temperatur sind ein Duo, das sehr schnell seine Zähne zeigt. Das Joulesche Gesetz besagt klar: Die an der Verbindung freigesetzte Leistung steigt mit dem Quadrat des Stroms. Das bedeutet, selbst ein geringer Widerstand kann bei hohem Betriebsstrom zu einer lokalen Erwärmungsquelle werden. Zuerst kommen ein paar zusätzliche Grad. Dann beginnt das Material wärmer zu arbeiten, altert schneller, und die Verbindung verliert allmählich ihre ursprünglichen Parameter.
Ein Transformatoranschluss tut hier drei sehr wichtige Dinge gleichzeitig.
Erstens vergrößert er die Kontaktfläche, sodass der Strom mehr Platz zum ruhigen Fließen hat.
Zweitens verteilt er die Anpresskraft besser, sodass die Verbindung nicht nur auf einem kleinen Metallstück arbeitet.
Drittens stabilisiert er das Ganze über die Zeit, sodass das Risiko von Mikrobewegungen sinkt, die über die Jahre die Kontaktqualität verschlechtern können.
Der Effekt ist einfach, aber aus Betriebssicht sehr wertvoll. Der Strom konzentriert sich nicht an einer engen Stelle, sondern verteilt sich über eine größere Fläche. Die Temperatur der Verbindung bleibt niedriger. Und eine niedrigere Temperatur bedeutet einen ruhigeren, vorhersehbareren Betrieb des Transformators.
Man kann es mit dem Straßenverkehr vergleichen. Derselbe Autoverkehr, in eine enge Straße gepresst, führt schnell zu Chaos. Bekommt er eine breite Trasse, fließt alles viel ruhiger. Beim Strom ist es ähnlich. Auch er mag Platz.
Und genau deshalb ist ein gut konstruierter Anschluss kein technisches Detail um seiner selbst willen. Es ist ein Element, das hilft, drei Dinge gleichzeitig im Zaum zu halten: Strom, Temperatur und Haltbarkeit der Verbindung. Und bei einem Transformator, der über Jahrzehnte arbeitet, ist das wirklich keine Kleinigkeit.
Warum Netzbetreiber zunehmend stabile Anschlusslösungen fordern
Netzbetreiber haben einen großen Vorteil gegenüber dem Rest des Marktes.
Sie sehen nicht einen einzelnen Transformator, sondern das ganze, sich wiederholende Bild des Betriebs.
Für den Planer ist ein Transformator ein Gerät, das nach technischen Parametern ausgewählt wurde. Für den Investor ist er ein Element eines größeren Puzzles. Für den Netzbetreiber ist er Teil eines Systems, das nicht ein oder zwei Jahre ruhig funktionieren soll, sondern 30, manchmal 40 Jahre.
Und genau diese Perspektive verändert alles.
Denn wenn man auf Tausende von Geräten blickt, die an verschiedenen Standorten, unter verschiedenen Wetterbedingungen und mit unterschiedlichen Lasten arbeiten, erkennt man sehr schnell, welche Lösungen gut altern und welche nur am Tag der Abnahme gut aussehen.
Jeder Ausfall, jeder Wärmebildbericht, jede überhitzte Verbindung und jeder Fall von Kontaktverschlechterung fließen in die Analyse ein. Am Anfang ist es ein einzelnes Ereignis. Dann ein zweites. Ein drittes. Ein zehntes. Und plötzlich zeigt sich, dass es kein Zufall mehr ist, sondern ein wiederkehrendes Muster.
Und die Energietechnik mag wiederkehrende Probleme ganz und gar nicht.
Deshalb achten Netzbetreiber zunehmend nicht nur auf die Leistung des Transformators, die Verlusthöhe oder die Isolationsparameter, sondern auch darauf, wie die Kabelanschlüsse gelöst sind. Ist die Verbindung mechanisch stabil? Ist die Kontaktfläche ausreichend? Hält das System Spannungen durch schwere Kabel, Vibrationen, Temperaturschwankungen und den mehrjährigen Betrieb stand?
Denn die Praxis zeigt etwas sehr Interessantes.
In vielen Fällen arbeitet der Transformator als Maschine einwandfrei. Die Wicklungen sind in gutem Zustand, das Öl hält die Parameter, der Kern arbeitet stabil. Das Problem beginnt nicht im Herzen des Geräts.
Das Problem beginnt an seiner Schnittstelle zur Außenwelt.
Genau dort, wo das Kabel auf den Transformator trifft.
Und das ist der Moment, in dem ein Detail aufhört, ein Detail zu sein.
Es wird zum Element der Zuverlässigkeit der gesamten Station.
Aus dieser Logik ergeben sich die technischen Anforderungen der Betreiber. Je mehr Betriebserfahrung vorliegt, desto größer ist die Aufmerksamkeit, die auf die Konstruktion der Durchführungen, die Art der Kabelverbindungen, die Stabilität der Anschlüsse und die Widerstandsfähigkeit des gesamten Anschlusssystems gegenüber realen Betriebsbedingungen gerichtet wird.
Denn letztendlich kauft der Betreiber nicht den Transformator allein.
Der Betreiber kauft Betriebsruhe
Auf dem Bild ist eine Baugruppe von Mittelspannungs-Transformatoranschlüssen zu sehen: ein Transformatoranschluss, eine Porzellan-Durchführung und eine Durchführungsabdeckung, die die kritische Stelle vor Umgebungseinflüssen schützt. Genau hier treffen Strom, Mechanik und Betriebsbedingungen aufeinander, weshalb jedes dieser Elemente bewusst ausgewählt sein muss und als einheitliches System funktionieren sollte. In der Praxis bedeutet das eines: Zuverlässigkeit beginnt im Detail, und ein gut konstruierter Anschluss ist kein Zufall, sondern das Ergebnis der richtigen Auswahl aller Komponenten, die zusammen eine sichere und dauerhafte Verbindung ergeben.
Photo CC: ENERGEKS 2026
Wo Transformatoranschlüsse zeigen, ob ein Projekt wirklich durchdacht war
Es gibt Anlagen, in denen der Transformator ein recht bequemes Leben führt. Er arbeitet gleichmäßig, das Kabel kommt ohne größere Akrobatik an, die Last macht nicht täglich Achterbahn, und alles sieht so aus wie auf der schönen Zeichnung aus dem Projekt.
Aber es gibt auch Orte, an denen die Realität schnell überprüft, ob der Anschluss am Transformator mit Bedacht geplant wurde oder nur so, dass man ihn verschrauben und den Vorgang abschließen konnte.
Und genau dort hören Transformatoranschlüsse auf, eine technische Spielerei zu sein.
Sie werden zu einem sehr praktischen Test für die Qualität der gesamten Lösung.
Nehmen wir Photovoltaik-Freiflächenanlagen.
Alles scheint einfach.
Es gibt Energieerzeugung, es gibt einen Transformator, es gibt die Energieableitung ins Netz. Ende der Geschichte. Nur dass der Transformator in einem PV-Park unter Bedingungen arbeitet, die gerne die Geduld der Materialien auf die Probe stellen. Morgens wacht das System auf, später steigt die Leistung, dann kommt die volle Sonne, eine Wolke, wieder Sonne, die Umgebungstemperatur tut ihr Übriges, und damit ändern sich auch die Arbeitsbedingungen der Verbindungen. Das ist nicht das ruhige, gleichförmige Leben eines alten Ortsnetztransformators, der einen halben Tag lang mehr oder weniger dasselbe tut. Hier können sich Strom und Temperatur dynamisch ändern, und jeder solche Zyklus bedeutet Arbeit für das Material, den Anpressdruck und den Kontakt.
Hinzu kommen die Kabel. Dick, schwer, massiv, mit Eigensinn. Solche, die nicht die geringste Lust haben, sich nur deshalb sanft zu verlegen, weil jemand die Trasse hübsch in den Plan gezeichnet hat. Ist die Verbindung an der Durchführung schwach oder zu empfindlich für Spannungen, wird der PV-Park das schnell zeigen. Und das ohne jede Sentimentalität.
Ähnlich sieht es in Industrieanlagen aus, nur dass hier der emotionale Einsatz noch größer ist, denn auf der anderen Seite des Kabels steht oft ein Prozess, der Stillstände wirklich nicht mag.
Stahlwerke, Gießereien, Chemieanlagen, große Logistikzentren, Rechenzentren, Betriebe mit Produktionslinien im Dauerbetrieb. An solchen Orten versorgt der Transformator keine abstrakte Leistung aus einer Tabelle. Er versorgt konkrete Arbeit, konkrete Maschinen, konkretes Geld, das fließt oder nicht fließt. Beginnt sich die Verbindung am Transformator zu erwärmen, zu altern oder an Stabilität zu verlieren, ist das nicht mehr ein kleiner technischer Mangel. Es ist der Beginn eines Problems, das sich auf die gesamte Anlage auswirken kann.
Und genau deshalb will in der Industrie niemand, dass sich eine kritische Stelle des Systems wie eine unberechenbare Pflastersteinreihe nach dem ersten Winter verhält. Die Verbindung muss stabil, vorhersehbar und im besten Sinne langweilig sein. Sie muss einfach funktionieren.
Dann gibt es noch Containerstationen – Orte, an denen die Theorie sehr schnell auf eine enge Realität trifft.
Hier zählt jeder Zentimeter. Die Kabel kommen von unten, die Schaltanlage steht nah dran, der Transformator hat seine Abmessungen, und plötzlich entdeckt die für die Montage verantwortliche Person, dass die vorgesehene Geometrie wunderbar war, bis das echte Kabel auftauchte. Nicht das aus der Broschüre, sondern das reale, steife, schwere und wenig kooperationsbereite.
Unter solchen Bedingungen kann selbst eine gute Verbindung ins Schwitzen geraten, wenn sie nicht ausreichend stabilisiert ist. Das Kabel kommt selten perfekt gerade an, der Bewegungsraum ist begrenzt, und jede unnötige, verspannende Verdrehung wirkt sich später auf den Anschlusskontakt und die Kontaktqualität aus. Genau hier zeigt ein gut konstruierter Anschluss seinen wahren Wert. Nicht im Katalog, sondern dann, wenn man gleichzeitig Physik, Platz und das Gewicht des Kabels in den Griff bekommen muss.
Es gibt auch umwelttechnisch anspruchsvollere Anlagen, zum Beispiel Objekte mit großen Temperaturschwankungen, Außeninfrastruktur oder Standorte, an denen der Transformator in einer Umgebung mit Staub, Feuchtigkeit und ständig wechselnden Bedingungen arbeiten muss. Dort hat jedes Detail des Anschlusses eine noch größere Bedeutung, denn die Verbindung arbeitet nicht im komfortablen Labor, sondern in einer Welt, die regelmäßig überprüft, ob alles ordentlich gemacht wurde.
Und genau deshalb sind Lösungen, die die Kontaktfläche und die mechanische Stabilität erhöhen, kein Luxus für Equipment-Ästheten. Sie sind einfach eine vernünftige Antwort auf die Betriebsbedingungen.
Denn die Wahrheit ist ziemlich amüsant, auch wenn sie für den Betrieb weniger amüsant ist.
Der Transformator kann hervorragend sein.
Der Kern solide, die Wicklungen präzise, das Öl in Ordnung, alles sieht aus wie es soll.
Und dann kann die ganze Majestät von mehreren Tonnen Gerät durch wenige Zentimeter Metall an der Anschlussstelle auf die Probe gestellt werden.
Verwandtes Thema, das Sie kennen sollten:
Warum hat eine Transformator Durchführung ein oder zwei Bohrungen?
Wenn Sie besser verstehen möchten, warum selbst ein so kleines Detail wie die Art der Kabelbefestigung wichtig ist, schauen Sie in unseren Artikel über die Konstruktion von Mittelspannungs-Durchführungsanschlüssen.
Dort zeigen wir, worin der Unterschied zwischen einem und zwei Montagelöchern besteht und wie sich das auf die Stabilität der Verbindung und ihre Haltbarkeit über die Zeit auswirkt.
Und woher bekommt man eigentlich einen solchen Transformator, die Anschlüsse und noch diese Kappen?
Und damit kommen wir zu einer sehr lebensnahen Frage.
Denn die Theorie ist die Theorie, die Physik ist die Physik, die Temperaturdiagramme sehen im Artikel auch wunderbar aus, aber am Ende muss jemand das Thema einfach abschließen.
Man muss den Transformator auswählen.
Man muss die Anschlüsse auswählen.
Man muss die Durchführungsabdeckungen vorsehen. Man muss dafür sorgen, dass alles nicht nur im Katalog zusammenpasst, sondern später auch auf der realen Station, mit dem realen Kabel, der realen Montage und den realen Anforderungen des Betreibers.
Und genau hier liegt der Unterschied zwischen dem Zusammenstellen eines Systems aus beliebigen Einzelteilen und dem Planen einer Lösung, die als Ganzes Sinn ergibt.
Denn man kann den Transformator als separates Produkt betrachten, die Anschlüsse als separates Zubehör und die Abdeckungen als noch ein weiteres Add-on zur Bestellung. Nur dass diese Dinge in der energietechnischen Praxis nicht getrennt voneinander wirken. Sie treffen an einer Stelle aufeinander, an einem Anschluss, unter demselben Strom, derselben Temperatur und demselben Druck der Realität.
Deshalb ist es am vernünftigsten, sie gemeinsam zu betrachten.
Im Angebot von Energeks finden Sie sowohl verlustarme Mittelspannungs-Öltransformatoren als auch harzisolierte Trockentransformatoren. Sie können sich zwecks Auswahl der Transformatoranschlüsse sowie der Mittelspannungs-Durchführungsabdeckungen direkt an uns wenden.
So kann das gesamte System kohärent auf das konkrete Projekt, die Art der Kabelführung, die Montagebedingungen und die Anforderungen der jeweiligen Anlage abgestimmt werden. Ohne Rätselraten, ohne Improvisation am Ende der Investition und ohne die nervöse Frage, ob alle Komponenten wirklich so zusammenarbeiten werden, wie sie sollten.
Und das hat in der Energietechnik wirklich Bedeutung.
Denn manchmal entscheidet über die Zuverlässigkeit eines Transformators nicht nur das, was sich im Inneren des Tanks befindet.
Ebenso wichtig kann sein, was draußen passiert. An den Durchführungen, an den Anschlüssen, an der Schnittstelle zwischen Kabel und Gerät. An all diesen Stellen, die auf einem Foto aus der Ferne keinen großen Eindruck machen, dafür aber nach einigen Betriebsjahren einen großen Unterschied machen können.
Wenn Sie technische Geschichten aus der Energietechnik mögen, ohne Überhöhung, aber mit Respekt vor dem Detail, laden wir Sie auch auf unser LinkedIn ein.
Referenzen
IEEE Power Transformer Handbook
Pfisterer – Technical documentation (MV connection technology)
Manchmal sind die interessantesten Dinge in der Energietechnik überraschend klein.
Sie stehen vor einem Mittelspannungstransformator, betrachten die Porzellan-Durchführung und sehen ein metallenes Ende.
Auf einer Phase ein Loch.
Auf einer anderen zwei Löcher. Jemand fragt: Ist das ein Fehler? Fehlt da etwas?
Nein. Das ist eine bewusste konstruktive Entscheidung.
In der Welt der Mittelspannungstransformatoren sind solche Details keine Kosmetik.
Es sind Elemente, die die Haltbarkeit der Anlage für die nächsten 30 Jahre Betrieb beeinflussen.
Dort, wo das Kabel auf den Transformator trifft, treffen auch enorme Ströme, elektromagnetische Kräfte und Temperatur aufeinander.
Und genau dort kann ein einziges zusätzliches Loch einen gewaltigen Unterschied machen.
Heute betrachten wir eines der am meisten unterschätzten Bauteile eines Mittelspannungstransformators.
Das Anschlussende der Durchführung und warum es manchmal ein Loch und manchmal zwei Löcher hat.
Wenn Sie Trafostationen planen, an der Montage von Mittelspannungstransformatoren arbeiten, PV-Freiflächenanlagen installieren oder einfach die Energietechnik tiefer verstehen wollen, zeigt Ihnen dieser Artikel etwas Wichtiges.
Sie werden verstehen, warum die Konstruktion des Durchführungsanschlusses kein Zufall ist.
Sie erfahren, wie die Anzahl der Löcher Ströme, Temperatur und Haltbarkeit der Verbindung beeinflusst.
Und warum in der energietechnischen Praxis ein einziges zusätzliches Loch einen Transformator vor Überhitzung bewahren kann.
In diesem Text behandeln wir:
wie eine Mittelspannungstransformator-Durchführung funktioniert und aufgebaut ist
warum Anschlusskontakte ein oder zwei Montagelöcher haben
wie die Anzahl der Schrauben Strom, Temperatur und Kontaktwiderstand beeinflusst
was Verteilnetzbetreiber fordern
welche Montagefehler am häufigsten zu Überhitzung von Verbindungen führen
Es lohnt sich, weiterzulesen, denn das Einzige, was man im Leben anhäufen sollte, ist Wissen!
Lesezeit: etwa 12Minuten
Wie eine Mittelspannungstransformator-Durchführung funktioniert und aufgebaut ist
Bevor wir zu den Montagelöchern selbst kommen, lohnt es sich, die Rolle der Durchführung zu verstehen.
Ein Mittelspannungstransformator arbeitet üblicherweise im Bereich von etwa 6 kV bis 36 kV. Die Wicklungen befinden sich im Inneren eines mit Transformatoröl gefüllten Tanks. Dieses Öl erfüllt zwei Funktionen: Es kühlt die Wicklungen und sorgt für die elektrische Isolierung.
Das Problem tritt an der Stelle auf, wo der Leiter den Tank verlassen muss.
Der Strom muss aus dem Inneren des Transformators nach außen zum Kabel oder zur Sammelschiene gelangen. Gleichzeitig darf es nicht zu einem elektrischen Durchschlag durch das Gehäuse kommen. Der Potenzialunterschied ist enorm.
Deshalb verwendet man Durchführungen.
Eine Transformator-Durchführung ist ein isoliertes Bauteil, meist aus Porzellan oder Verbundmaterial, das den Leiter durch die Wand des Transformatortanks führt. In seinem Inneren befindet sich ein leitfähiger Kern, der mit der Transformatorwicklung verbunden ist.
An der Außenseite der Durchführung befindet sich der Anschlusskontakt.
Ein metallenes Ende, an das das Kabel oder die Sammelschiene angeschlossen wird.
Und genau an diesem Anschlusskontakt taucht das Thema mit einem oder zwei Löchern auf.
Der Durchführungsanschluss, ein kleines Bauteil mit großer Verantwortung
Der Anschlusskontakt der Durchführung ist der Berührungspunkt zweier Welten.
Auf der einen Seite haben wir den Transformator. Ein Gerät, das eine Leistung von mehreren hundert Kilovoltampere bis zu einigen Megavoltampere haben kann.
Auf der anderen Seite das Mittelspannungskabel oder die Sammelschiene, die die Energie weiter ins Netz leitet.
An diesem einzigen Punkt fließen Ströme in der Größenordnung von Hunderten Ampere, manchmal über tausend Ampere. Gleichzeitig müssen die metallischen Kontakte einen sehr geringen Widerstand aufweisen.
Steigt der Kontaktwiderstand auch nur minimal, tritt der Joulesche Effekt auf.
Elektrische Energie beginnt, sich in Wärme umzuwandeln.
Und Wärme ist in der Energietechnik der Feind Nummer eins.
Warum hat der Anschlusskontakt einer Mittelspannungstransformator-Durchführung ein Montageloch?
Die einfachste und gleichzeitig sehr verbreitete Konstruktion des Anschlusskontakts einer Mittelspannungstransformator-Durchführung besitzt ein Montageloch.
Auf den ersten Blick mag dies wie eine minimalistische Lösung erscheinen, aber in Wirklichkeit ist es ein bewusster Kompromiss zwischen elektrischen, mechanischen Anforderungen und der Montagepraxis.
In einer solchen Anordnung wird der Kabelanschluss mit einer Schraube an den Anschlusskontakt geschraubt.
Die Schraube presst das Kabelschuhauge auf die flache Oberfläche des metallenen Anschlusskontakts der Durchführung. Dadurch entsteht eine elektrische Verbindung, über die die Energie vom Transformator weiter zum Mittelspannungskabel fließen kann.
Für viele Anlagen ist diese Lösung völlig ausreichend und wird seit Jahrzehnten in der Verteilungsnetztechnik angewendet.
Um zu verstehen, warum, lohnt ein Blick auf die Größenordnung der Ströme auf der Mittelspannungsseite.
Bei Verteilungstransformatoren mit einer Leistung von mehreren hundert Kilovoltampere sind die Ströme auf der Mittelspannungsseite relativ gering. Dies ergibt sich direkt aus dem Zusammenhang zwischen Leistung, Spannung und Strom.
Ein Transformator mit einer Leistung von 1000 kVA, der in einem 15-kV-Netz arbeitet, erzeugt auf der Mittelspannungsseite einen Strom von etwa 38 Ampere. Selbst bei einem 2500-kVA-Transformator steigt dieser Wert auf etwa 96 Ampere.
Das sind Werte, die aus Sicht der Konstruktion elektrischer Verbindungen relativ klein sind.
Eine fachgerecht ausgeführte Schraubverbindung mit einer Schraube und einer ausreichenden Kontaktfläche überträgt solche Ströme problemlos über viele Betriebsjahre.
Genau deshalb ist die Verwendung eines Anschlusskontakts mit einem Montageloch bei Transformatoren geringerer Leistung eine völlig rationale Lösung.
Eine Schraube sorgt für den erforderlichen Anpressdruck der Kontaktflächen.
Sind die Flächen sauber und das Anzugsdrehmoment der Schraube korrekt, bleibt der Kontaktwiderstand sehr gering. Das bedeutet, dass an der Verbindungsstelle keine nennenswerten Energieverluste oder übermäßige Erwärmung auftreten.
Die Verbindung ist zudem einfach zu montieren. Der Monteur muss einen Kabelschuh anpassen und eine Schraube mit dem richtigen Drehmoment anziehen. Unter Baustellenbedingungen oder bei der Modernisierung einer Trafostation hat dies praktische Bedeutung, da es die Montagezeit verkürzt und das Fehlerrisiko begrenzt.
Der Anschlusskontakt mit einem Loch hat auch konstruktive Vorteile.
Vor allem ist er kompakter. In Containerstationen, wo der Raum zwischen Transformatoren, Schaltanlagen und Kabeln oft sehr begrenzt ist, zählt jeder Zentimeter. Ein kleinerer Anschlusskontakt erleichtert die Kabelführung und die Einhaltung der erforderlichen Isolationsabstände.
Ein zweiter Vorteil ist das geringere Gewicht der gesamten Durchführungsbaugruppe.
Bei Verteilungstransformatoren, die oft in großen Stückzahlen im Netz installiert werden, wird jedes konstruktive Element im Hinblick auf Kosten und Fertigungseinfachheit optimiert. Ein einfacherer Anschlusskontakt bedeutet weniger Material und weniger Fertigungsschritte bei der Herstellung.
Es gibt auch den Aspekt der Kompatibilität mit den üblichen Kabelanschlüssen, die in Mittelspannungsnetzen verwendet werden. In vielen Kabelsystemen sind die standardmäßigen Kabelschuhe genau für Einschraubenverbindungen ausgelegt.
Dadurch ist die Installation schnell und erfordert keine speziellen Zwischenelemente.
In der energietechnischen Praxis ist der Anschlusskontakt mit einem Loch also in mehreren typischen Situationen eine gute Lösung.
Die erste ist ein Transformator mit relativ geringer Leistung, bei dem die Ströme auf der Mittelspannungsseite nicht groß sind. Unter solchen Bedingungen bietet die einzelne Schraubverbindung eine ausreichende Kontaktfläche und mechanische Stabilität.
Die zweite Situation sind Kabelinstallationen, bei denen der Transformator direkt mit einem Mittelspannungskabel verbunden ist, das mit einem Standard-Kabelschuh endet. Das Kabel ist flexibel und erzeugt keine großen mechanischen Belastungen am Anschlusskontakt, daher reicht ein Befestigungspunkt aus.
Die dritte Situation sind Trafostationen mit begrenztem Montageraum. Der kompakte Anschlusskontakt erleichtert die Kabelführung und die Einhaltung sicherer Abstände zwischen den Phasen.
Jedoch erinnern Physik und Betriebserfahrung daran, dass jede Lösung ihre Grenzen hat.
Eine Schraube bedeutet einen Anpresspunkt.
Das bedeutet auch, dass die gesamte Kontaktfläche an einer Stelle zusammengepresst wird. Wird die Verbindung ungenau ausgeführt, kann die Kontaktfläche kleiner sein als angenommen.
Mit steigender Transformatorleistung steigen die Ströme, und mit ihnen steigen die Anforderungen an die Qualität der elektrischen Verbindung.
Irgendwann ist eine einzelne Schraube nicht mehr die optimale Lösung.
Dann kommt die Konstruktion mit zwei Montagelöchern ins Spiel, die es ermöglicht, die mechanische Stabilität zu erhöhen und die Druckverteilung auf der Kontaktfläche zu verbessern.
Und genau dieser Lösung werden wir uns im nächsten Schritt widmen.
Ein Anschlusskontakt einer Mittelspannungstransformator-Durchführung mit einem Montageloch, verwendet in Standard-Kabelverbindungen in MS-Trafostationen. Die Einschrauben-Konstruktion ermöglicht einen schnellen und kompakten Anschluss des Kabelschuhs an die Durchführung des Transformators und gewährleistet eine ausreichende Kontaktfläche für die typischen Betriebsströme in Verteilungstransformatoren. Diese Lösung wird häufig bei Transformatoren kleinerer und mittlerer Leistung, in Kabelinstallationen sowie in Containerstationen eingesetzt, wo Montageeinfachheit und begrenzter Anschlussraum zählen.
© ENERGEKS 2026
Ab einem bestimmten Punkt ist eine einzelne Schraube nicht mehr die optimale Lösung.
Dann kommt die Konstruktion mit zwei Montagelöchern ins Spiel, die es ermöglicht, die mechanische Stabilität zu erhöhen und die Druckverteilung auf der Kontaktfläche zu verbessern.
Und genau dieser Lösung werden wir uns im nächsten Schritt widmen.
Warum hat die Durchführung eines Mittelspannungstransformators zwei Montagelöcher und wann ist das notwendig?
Ein Anschlusskontakt mit zwei Löchern ist eine Konstruktion, die dort zum Einsatz kommt, wo die elektrischen und mechanischen Anforderungen des Gesamtsystems steigen. Bei Transformatoren mit höherer Leistung sowie in Industrieanlagen ist die einfache Verbindung mit einer Schraube nicht mehr die optimale Lösung.
In einer solchen Anordnung wird der Kabelschuh oder die Kupferschiene mit zwei Schrauben an den Durchführungsanschluss geschraubt. Auf den ersten Blick scheint der Unterschied gering. In Wirklichkeit verändert er jedoch sehr viel im Verhalten der gesamten Verbindung während des mehrjährigen Betriebs des Transformators.
Der erste Vorteil betrifft die mechanische Stabilität.
Bei einem Loch wird der Kabelschuh an einem Punkt angepresst und kann sich minimal um die Schraubenachse drehen. Diese Bewegung ist nicht groß, oft nur Bruchteile eines Millimeters, aber in der Energietechnik haben selbst solche kleinen Veränderungen Bedeutung. Ein Transformator ist im Betrieb kein völlig statisches Element. Es treten Vibrationen des Magnetkerns auf, Temperaturänderungen, die zu Materialausdehnung führen, sowie elektromagnetische Kräfte, die durch Kurzschlussströme erzeugt werden.
Wenn die Verbindung nur einen Befestigungspunkt hat, kann der Kabelschuh mit der Zeit seine Position leicht verändern. Zwei Montagelöcher eliminieren dieses Problem. Der Kabelschuh wird an zwei Punkten fixiert, was eine Rotation praktisch unmöglich macht und die gesamte Verbindung stabilisiert.
Der zweite Vorteil betrifft die Kontaktfläche.
Energieverbindungen funktionieren am besten, wenn die Kontaktfläche zwischen den Metallen so groß wie möglich ist. In der Praxis bedeutet das, dass die leitenden Elemente mit ausreichender Kraft und auf einer möglichst großen Fläche aneinandergepresst werden müssen.
Zwei Schrauben bewirken eine gleichmäßigere Verteilung des Anpressdrucks auf der Fläche des Kabelschuhs oder der Kupferschiene. Dadurch nimmt ein größerer Teil der Metallfläche an der Stromleitung teil. In der Folge sinkt die lokale Stromdichte und die Energieverluste an der Verbindungsstelle werden begrenzt.
Der dritte Vorteil betrifft einen der wichtigsten Parameter jeder elektrischen Verbindung:
DER KONTAKTWIDERSTAND
Der Kontaktwiderstand entsteht immer an der Stelle, wo zwei Leiter mechanisch miteinander verbunden sind. Selbst sehr glatte Metallflächen berühren sich in Wirklichkeit nur an vielen mikroskopisch kleinen Punkten. Je besser der Anpressdruck und je größer die Kontaktfläche, desto geringer der Verbindungswiderstand.
Steigt der Kontaktwiderstand, tritt das Phänomen der Wärmeentwicklung gemäß dem Jouleschen Gesetz auf. Elektrische Energie beginnt, an der Verbindungsstelle in Wärme umgewandelt zu werden.
Um die Größenordnung zu veranschaulichen, betrachten wir ein einfaches Beispiel:
Steigt der Verbindungswiderstand um nur 100 Mikroohm und fließt ein Strom von 600 Ampere durch die Verbindung, beträgt die Verlustleistung etwa 36 Watt an einem einzigen Punkt.
Auf dem Papier erscheint dies als ein kleiner Wert. In der Realität wird diese Energie jedoch auf einer sehr kleinen Metallfläche freigesetzt.
Das bedeutet eine lokale Erwärmung der Verbindung auf Temperaturen, die deutlich über der Umgebungstemperatur liegen. Mit der Zeit kann dies zur Oxidation der Oberflächen, einem weiteren Anstieg des Widerstands und einer beschleunigten Degradation der Verbindung führen.
Zwei Schrauben helfen, den Kontaktwiderstand auf einem minimalen Niveau zu halten, da sie für einen stabilen Anpressdruck und eine größere effektive Kontaktfläche zwischen den Metallen sorgen.
In der Praxis treten Anschlusskontakte mit zwei Löchern am häufigsten in mehreren Situationen auf.
Die erste ist ein Transformator mit höherer Leistung.
Mit steigender Leistung nehmen die Betriebsströme und die Anforderungen an die Qualität der elektrischen Verbindungen zu.
Die zweite Situation sind Verbindungen, die mit Kupferschienen anstelle von Kabeln realisiert werden.
Schienen sind starr und schwer und erfordern daher eine stabilere Befestigung.
Die dritte Situation sind Industrieanlagen oder Trafostationen, die unter schwierigen Betriebsbedingungen arbeiten.
Vibrationen, Temperaturwechsel und hohe Kurzschlussströme machen die mechanische Stabilität der Verbindung kritisch.
In solchen Fällen ist die Verwendung von zwei Montagelöchern am Durchführungsanschluss kein konstruktiver Luxus. Es ist ein konstruktives Element, das die Zuverlässigkeit des gesamten Transformators über einen langen Betriebszeitraum erheblich erhöht.
Ein Anschlusskontakt einer Mittelspannungstransformator-Durchführung mit zwei Montagelöchern, ausgelegt für Verbindungen mit höheren Strombelastungen. Die Zweischrauben-Konstruktion ermöglicht einen stabilen Anschluss des Kabelschuhs oder der Kupferschiene, vergrößert die Kontaktfläche und reduziert den Kontaktwiderstand. Diese Lösung wird am häufigsten bei Transformatoren mit höherer Leistung, in Trafostationen mit Schienenanschluss sowie in Anlagen eingesetzt, die den Anforderungen der Verteilnetzbetreiber entsprechen, wo langfristige Stabilität der Verbindung und Minimierung der Erwärmung der Anschlussstelle entscheidend sind.
© ENERGEKS 2026
Bei Energeks nehmen wir solche Details ernst. Unsere Mittelspannungstransformatoren können mit verschiedenen Konfigurationen der Durchführungsabschlüsse ausgestattet werden, angepasst an das Stationsprojekt, die Art des Kabelanschlusses und die Anforderungen des Netzbetreibers. Dies betrifft sowohl Einloch- und Zweilochanschlüsse als auch verschiedene in der Energietechnik verwendete Anschlussklemmentypen, wie z.B. TOGA-Lösungen, die je nach Anschlusskonfiguration und Projektstandards ausgewählt werden. Wenn Sie weitere Beispiele für solche Lösungen sehen möchten, besuchen Sie unser Trafos Angebot oder kontaktieren Sie direkt unsere Berater, um eine Lösung genau an Ihre Bedürfnisse anzupassen.
Wie die Anzahl der Schrauben am Anschlusskontakt eines MS-Transformators Strom, Temperatur und Kontaktwiderstand beeinflusst
In der Energietechnik steckt eine gewisse Schönheit im Detail.
Von außen wirkt ein Transformator wie eine massige, ruhige Maschine. Mehrere Tonnen Stahl, ein Magnetkern, ein Öltank. Dabei wird seine Langlebigkeit oft von Elementen bestimmt, die in eine Hand passen. Eines davon ist die Schraubverbindung am Ende der Durchführung.
Auf den ersten Blick scheint der Unterschied zwischen einer und zwei Schrauben eine Kleinigkeit zu sein.
In Wirklichkeit ist es eine Entscheidung, die drei sehr wichtige physikalische Phänomene beeinflusst:
den Stromfluss,
die Temperatur der Verbindung,
und den Kontaktwiderstand.
Und genau diese drei Parameter entscheiden darüber, ob die Verbindung 30 Jahre lang ruhig arbeitet oder nach einigen Saisons erste Ermüdungserscheinungen zeigt.
#1 Beginnen wir mit dem Strom.
Je größer die Leistung des Transformators, desto größer sind die im System auftretenden Ströme. Bei Verteilungstransformatoren mit einer Leistung von mehreren Megavoltampere können die Ströme auf der Mittelspannungsseite Hunderte von Ampere erreichen. Unter solchen Bedingungen beginnt selbst eine kleine Unvollkommenheit an der Kontaktstelle eine Rolle zu spielen.
Der Strom fließt nicht gleichmäßig über die gesamte Metallfläche. Tatsächlich fließt er über viele mikroskopisch kleine Kontaktpunkte, an denen sich die Metalloberflächen tatsächlich berühren. Jeder dieser Punkte trägt einen Teil des Gesamtstroms.
Ist die Kontaktfläche klein, steigt die Stromdichte an diesen Punkten.
Und steigt die Stromdichte, steigt auch die Temperatur.
#2 Das führt uns zum zweiten Phänomen: der Temperatur.
In jeder elektrischen Verbindung entsteht ein Kontaktwiderstand. Selbst in bestausgeführten Verbindungen gibt es einen geringen elektrischen Widerstand, der aus der Mikrostruktur der Metalloberfläche resultiert.
Das Joulesche Gesetz besagt, dass die in Wärme umgewandelte Leistung gleich dem Produkt aus Widerstand und dem Quadrat des Stroms ist. Die Formel ist einfach, aber ihre Konsequenzen sind enorm.
Beträgt der Strom 500 Ampere und der Kontaktwiderstand nur 50 Mikroohm, werden an der Verbindungsstelle etwa 12,5 Watt Wärme erzeugt. Das ist wenig, solange die Wärme auf einer großen Metallfläche verteilt wird.
Das Problem beginnt, wenn der elektrische Kontakt nur auf einen kleinen Teil der Fläche beschränkt ist. Dann konzentriert sich diese Energie an einer Stelle und die Temperatur beginnt zu steigen.
Zwei Schrauben wirken hier wie ein sehr einfaches, aber äußerst effektives ingenieurtechnisches Werkzeug. Sie erhöhen den Anpressdruck und verteilen ihn auf eine größere Fläche. Dadurch steigt die Anzahl der mikroskopischen Kontaktpunkte zwischen den Metallen und der Kontaktwiderstand sinkt.
#3 Das dritte Phänomen ist ebenso interessant: die elektrische Stabilität über die Zeit.
Eine Schraubverbindung ist keine ideal starre Struktur. Während des Transformatorbetriebs treten Temperaturänderungen auf. Das Metall dehnt sich aus und zieht sich zusammen. Der Transformatorkern erzeugt feine magnetostriktive Vibrationen. Bei Kurzschlüssen im Netz treten enorme elektromagnetische Kräfte auf.
Wird die Verbindung nur durch eine Schraube gehalten, kann der Kabelschuh minimal arbeiten. Das sind sehr kleine Bewegungen, oft im Bereich von Zehntelmillimetern. Aber über viele Betriebsjahre hinweg können solche Mikrobewegungen die Qualität des Kontakts allmählich verschlechtern.
Zwei Befestigungspunkte stabilisieren die Verbindung auf völlig andere Weise. Der Kabelschuh wird an zwei Stellen fixiert und der Anpressdruck verteilt sich gleichmäßiger. Die Verbindung ist weniger anfällig für Geometrieänderungen während des Gerätebetriebs.
Daher verwenden Hersteller bei Transformatoren mit höheren Leistungen sehr oft Zweischrauben-Anschlüsse als Standard. Dies betrifft insbesondere Einheiten oberhalb von einigen Megavoltampere, wo die Betriebsströme bereits so groß sind, dass jedes konstruktive Detail zählt.
Eine ähnliche Situation tritt bei Verbindungen mit Sammelschienen auf.
Kupferschienen sind wesentlich schwerer und steifer als Energiekabel. Sie bringen zusätzliche mechanische Belastungen in das System ein, die sich aus ihrem Eigengewicht und den elektromagnetischen Kräften bei Kurzschlüssen ergeben. Zwei Befestigungspunkte ermöglichen es, diese Kräfte zu verteilen und die Transformator-Durchführung vor übermäßigen Spannungen zu schützen.
Fordern Netzbetreiber bei MS-Transformatoren Anschlusskontakte mit zwei Schrauben?
In vielen Projekten ja. Verteilnetzbetreiber verwalten Tausende von Transformatoren, die unter sehr unterschiedlichen Umweltbedingungen arbeiten. Jeder Ausfall wird analysiert und die Erkenntnisse fließen später in die technischen Richtlinien für neue Anlagen ein. Im Laufe der Jahre hat dies in vielen Ländern zur Einführung von Anforderungen für Zweischrauben-Durchführungsanschlüsse in bestimmten Klassen von Mittelspannungstransformatoren geführt.
Die Energietechnik ist ein Bereich, der aus Erfahrung lernt. Jede überhitzte Verbindung, jeder Bericht einer thermografischen Inspektion und jede Analyse eines Netzereignisses wird Teil des Wissens, das später die Planungsstandards beeinflusst.
Wenn man also auf den Anschlusskontakt einer Transformator-Durchführung blickt und zwei Schrauben anstelle einer sieht, steckt dahin oft nicht nur eine Entscheidung des Herstellers, sondern auch die Anforderungen des Netzbetreibers und jahrelange praktische Beobachtungen des Gerätebetriebs in realen Elektroenergiesystemen.
Transformatoren wie der MarkoEco2 werden mit Blick auf den realen Einsatz im Verteilungsnetz entwickelt.
Das bedeutet eines: Sie müssen den Standards des Betreibers entsprechen, noch bevor sie in die Station gelangen.
Deshalb berücksichtigen wir bereits in der Entwurfsphase die technischen Anforderungen der Verteilnetzbetreiber sowie die Investorenspezifikationen. Dies betrifft auch so scheinbar kleine Elemente wie die Konfiguration der Mittelspannungs-Durchführungen oder die Art des Kabelanschlussabschlusses.
In der Praxis bedeutet dies, dass der Transformator genau auf die Bedingungen des jeweiligen Projekts vorbereitet in der Station ankommt.
Dieser Ansatz ist einfach.
Der Transformator sollte das Netz nicht zwingen, sich anzupassen.
Der Transformator sollte an das Netz angepasst sein.
Deshalb sind die Durchführungskonfigurationen, die Anordnung von Ein- oder Zweischraubenanschlüssen und die Verbindungslösungen in Energeks-Transformatoren so konzipiert, dass sie sich problemlos in die Anforderungen der Betreiber und die Praktiken in realen elektrischen Stationen einfügen.
Top 5 Probleme, durch die sich Kabelverbindungen am Mittelspannungstransformator überhitzen
In der Betriebspraxis von Mittelspannungstransformatoren beginnen sehr viele Probleme nicht am Transformator selbst. Sie beginnen an der Verbindung. Der Stelle, wo Kabel oder Schiene auf den Durchführungsanschluss treffen.
Dies ist einer der am stärksten belasteten Punkte im gesamten System. Dort fließen große Ströme, es treten Temperaturänderungen auf, und gleichzeitig ist es eine mechanische Verbindung, die von der Montagequalität abhängt. Daher können kleine Installationsfehler nach einigen Jahren zu Überhitzung, Metalloxidation und im Extremfall sogar zu einem Ausfall führen.
Problem 1: Ungenaue Vorbereitung der Kontaktflächen.
Metallflächen sollten in der Theorie ideal aneinander anliegen. In der Praxis befinden sich auf ihrer Oberfläche Oxidschichten, Verschmutzungen und manchmal sogar eine dünne Farbschicht oder Produktionsrückstände vom Kabelschuh. Werden solche Flächen ohne Reinigung verschraubt, erfolgt der elektrische Kontakt nur an wenigen mikroskopischen Punkten.
In der Folge steigt der Kontaktwiderstand und die Verbindung beginnt sich zu erwärmen. Daher werden bei der professionellen Montage die Kontaktflächen gereinigt und oft auch mit einer speziellen Kontaktpaste geschützt, die die Oxidation hemmt.
Problem 2: Unkorrektes Anzugsdrehmoment der Schraube.
Ein zu schwaches Anziehen führt zu einem unzureichenden Anpressdruck des Kabelschuhs an den Anschlusskontakt. Die Metallflächen liegen dann nicht fest genug aneinander, und der Kontaktwiderstand steigt. Nach einiger Zeit tritt eine Erwärmung der Verbindung auf.
Ein zu starkes Anziehen der Schraube kann hingegen den Kabelschuh verformen oder das Gewinde des Anschlusskontakts beschädigen. Im Extremfall kann es auch zu Rissen in den Isolationselementen der Durchführung führen.
Daher geben die Hersteller von Transformatoren und Kabelschuhen stets das empfohlene Anzugsdrehmoment an. Bei der professionellen Montage werden Drehmomentschlüssel verwendet, um den richtigen Anpressdruck zu erzielen.
Problem 3: Verwendung des falschen Kabelschuhs.
Der Kabelschuh muss sowohl an den Kabelquerschnitt als auch an die Konstruktion des Durchführungsanschlusses angepasst sein. Ein zu kleines Auge führt zu einer falschen Positionierung des Kabelschuhs, während ein zu großes Auge die Kontaktfläche einschränkt. In beiden Fällen erhöht sich der Verbindungswiderstand.
Ein gelegentlich anzutreffendes Problem ist auch die Situation, in der der Anschlusskontakt zwei Montagelöcher hat, bei der Montage aber nur eine Schraube verwendet wird.
Scheinbar funktioniert die Installation einwandfrei. Der Strom fließt, der Transformator arbeitet, und die Installation besteht die technische Abnahme. Doch die Verbindung hat nicht die volle mechanische Stabilität. Der Kabelschuh kann bei Temperaturänderungen oder Vibrationen des Transformators minimal arbeiten.
Nach einigen Betriebsjahren kommt es zur Oxidation der Kontaktfläche und zu einem Temperaturanstieg der Verbindung.
Problem 4: Falsche Kabelführung.
Ein Mittelspannungskabel hat eine große Masse und eine bestimmte Steifigkeit. Wird es im falschen Winkel geführt oder steht es unter Spannung, kann es eine dauerhafte Kraft auf den Durchführungsanschluss ausüben. Langfristig führt dies zu Mikrobewegungen in der Verbindung und einer allmählichen Verschlechterung des elektrischen Kontakts.
Daher werden in professionellen Installationen Kabelhalterungen und geeignete Biegeradien verwendet, die Spannungen auf die Transformator-Durchführung eliminieren.
Problem 5: Fehlende regelmäßige Kontrolle der Verbindungen.
Ein Transformator ist für eine Lebensdauer von mehreren Jahrzehnten ausgelegt. Schraubverbindungen können sich jedoch im Laufe der Zeit durch Temperatureinfluss, Vibrationen und Materialermüdung verändern. Daher werden in vielen Industrieanlagen regelmäßige Inspektionen mit Wärmebildkameras durchgeführt.
Die Wärmebildtechnik ermöglicht es sehr schnell, einen Punkt zu erkennen, an dem die Temperatur höher ist als in den anderen Phasen. Oft ist dies das erste Anzeichen dafür, dass der Kontaktwiderstand zu steigen beginnt und die Verbindung überprüft werden muss.
In der Energietechnik entscheiden sehr oft die kleinen Details über die Zuverlässigkeit der Anlage. Die Kabelverbindung an der Transformator-Durchführung ist einer der Punkte, an denen die Montagequalität einen direkten Einfluss auf die Betriebssicherheit der gesamten Station hat.
Ein kleines Detail, große Physik
Die Geschichte von einem oder zwei Löchern im Durchführungsanschluss erzählt mehr über die Energietechnik, als man denken mag.
Denn dies ist keine Branche für spektakuläre Gesten. Es ist eine Branche der Entscheidungen, die auf den ersten Blick wie Kleinigkeiten aussehen und in der Praxis über Jahrzehnte wirken.
Ein Mittelspannungstransformator bekommt nicht alle paar Jahre eine zweite Chance. Er steht und arbeitet. Tag für Tag. Im Winter, im Sommer, unter Last, nach Kurzschlüssen, in Stille und ohne Beachtung. 30, manchmal 40 Jahre lang.
Und genau deshalb haben solche Details wie die Art der Befestigung des Kabelschuhs Bedeutung. Denn sie entscheiden darüber, ob alles so funktioniert, wie es soll – ohne unnötige Verluste, ohne Überhitzung, ohne Überraschungen.
Wenn Sie also auf einen Durchführungsanschluss mit einem oder zwei Löchern blicken, blicken Sie auf das Ergebnis der Erfahrung einer ganzen Branche. Auf Physik, Tests, Fehler und Schlussfolgerungen, die irgendwann einmal gezogen werden mussten.
Bei Energeks mögen wir diese Denkebene.
Denn wir wissen, dass ein gut konstruierter Transformator nicht nur aus Parametern auf dem Papier besteht, sondern aus der Anpassung an die Realität des Betriebs.
Deshalb können unsere Mittelspannungstransformatoren mit verschiedenen Konfigurationen der Durchführungsabschlüsse ausgestattet werden, angepasst an das Stationsprojekt, die Art des Kabelanschlusses und die Anforderungen des Netzbetreibers.
Wenn Sie sehen möchten, wie verschiedene Lösungen in der Praxis aussehen, besuchen Sie unser volle Angebot.
Und wenn Sie einen technischen Blick auf die Energietechnik ohne unnötigen Lärm schätzen, laden wir Sie auch auf unseren LinkedIn ein, wo wir regelmäßig Wissen aus Projekten und der Arbeit mit Transformatoren teilen.
Referenzen:
IEEE Power Transformer Handbook, IEEE Press
Electric Power Transformer Engineering, James H. Harlow, CRC Press
