Öltransformatoren können jahrzehntelang an einem einzigen Ort stehen und nahezu ununterbrochen Energie an Industriebetriebe, Wohnsiedlungen, Photovoltaik-Freiflächenanlagen, Energiespeicher oder Ladestationen für Elektrofahrzeuge übertragen.
Sie haben weder Kolben, Wellen noch Getriebe, die während des Betriebs spektakulär rotieren würden.
Von außen sieht man meist einen Stahlkessel, Durchführungen, Kühler, ein Typenschild und einige Kontrollelemente.
Man könnte den Eindruck gewinnen, dass im Inneren ebenfalls nicht viel passiert.
In Wirklichkeit arbeitet der Transformator jedoch ständig in einem veränderlichen Magnetfeld, überträgt große Ströme und kämpft gegen die im Kern und in den Wicklungen entstehende Wärme.
Jeder zusätzliche Ampere, jede hohe Umgebungstemperatur und jede Betriebsstunde unter hoher Last erhöhen die Wärmemenge, die effektiv abgeführt werden muss.
Aus diesem Grund benötigt ein Öltransformator Öl.
Es dient nicht zur Schmierung beweglicher Teile, da es solche praktisch nicht gibt.
Transformatoröl erfüllt viel wichtigere Aufgaben. Es isoliert die unter Hochspannung stehenden Teile, nimmt die Wärme von den Wicklungen und dem Kern auf und transportiert sie dann zum Kessel und zu den Kühlern.
⚡ Ein Transformator altert nicht allein deshalb, weil die Jahre vergehen. Seine tatsächliche Lebensdauer hängt in hohem Maße von der Temperatur ab, bei der er diese Jahre verbracht hat.
Dieser Artikel wurde für Planer, Ausführende, Investoren und Verantwortliche für die Auswahl von Transformatoren in Industriebetrieben, Anlagen für erneuerbare Energien, Energiespeichersystemen, Gewerbegebäuden oder kritischer Infrastruktur erstellt.
Wir erklären, wie ein Transformator Energie überträgt, woher die Verluste kommen, wie Öl gleichzeitig kühlen und isolieren kann und wie sich die Kühlsysteme ONAN und ONAF unterscheiden.
Wir zeigen auch, warum eine 20-prozentige Überlastung eines Transformators deutlich mehr als 20 % zusätzliche Wärme erzeugen kann.
Lesezeit: ~9 Minuten.
Ein Transformator erzeugt keine Energie. Er verändert ihre Parameter
Energie kann weder aus dem Nichts erzeugt noch endgültig vernichtet werden.
Sie kann jedoch umgewandelt, übertragen, gespeichert und in verschiedenen Formen dissipiert werden.
Ein Kraftwerk "erzeugt" also keine Energie im wörtlichen Sinne.
Es wandelt die chemische Energie des Brennstoffs, die Sonnenstrahlung, die Wind-, Wasser- oder Kernenergie in elektrische Energie um.
Der Transformator vollzieht den nächsten Schritt dieser energetischen Staffel.
Er erzeugt keine neuen Kilowattstunden, sondern überträgt Energie von einem Stromkreis in einen anderen und verändert ihre Parameter, damit sie sicher übertragen, verteilt und genutzt werden kann.
Die Hauptaufgabe eines Transformators ist die Änderung der Wechselspannung.
In einem typischen Verteilnetz kann er die Mittelspannung, z.B. 15 kV oder 20 kV, auf das 400-V-Niveau absenken, das von Maschinen, Gebäudeinstallationen, Schaltanlagen und anderen Niederspannungsverbrauchern genutzt wird.
In anderen Anwendungen arbeitet der Transformator in die entgegengesetzte Richtung und erhöht die Spannung. Dies geschieht unter anderem in Kraftwerken, Photovoltaik- und Windparks, wo die elektrische Energie auf ein Niveau gebracht werden muss, das einen effizienten Transport über größere Entfernungen ermöglicht.
Man kann einen Transformator mit einem Getriebe im Auto vergleichen. Das Getriebe erhöht nicht die Motorleistung, sondern verändert das Verhältnis von Drehzahl und Drehmoment. Der Transformator verändert auf ähnliche Weise das Verhältnis von Spannung und Strom und passt die Energie an die Bedingungen im jeweiligen Teil der Anlage an.
Wenn die Spannung abgesenkt wird, kann auf der Sekundärseite ein höherer Strom fließen. Wenn die Spannung erhöht wird, sinkt der Strom entsprechend. In einem idealen Transformator wären Eingangs- und Ausgangsleistung gleich. Ein reales Gerät verursacht jedoch immer gewisse Verluste, da ein Teil der übertragenen Energie in Form von Wärme dissipiert wird.
Ein Verlust von einem Prozent klingt vielleicht harmlos, aber bei einem Transformator, der 1 MW überträgt, entspricht das etwa 10 kW Wärme. Das ist so, als würden im Inneren des Stahlkessels rund um die Uhr mehrere Heizlüfter arbeiten.
Die Wärme muss von den Wicklungen und dem Kern aufgenommen und anschließend an die Umgebung abgegeben werden. Ohne effektive Kühlung würde die Temperatur der heißesten Teile des Transformators schnell ansteigen, die Isolierung altern schneller und die Lebensdauer des Geräts würde sich verkürzen.
Was passiert zwischen den Wicklungen?

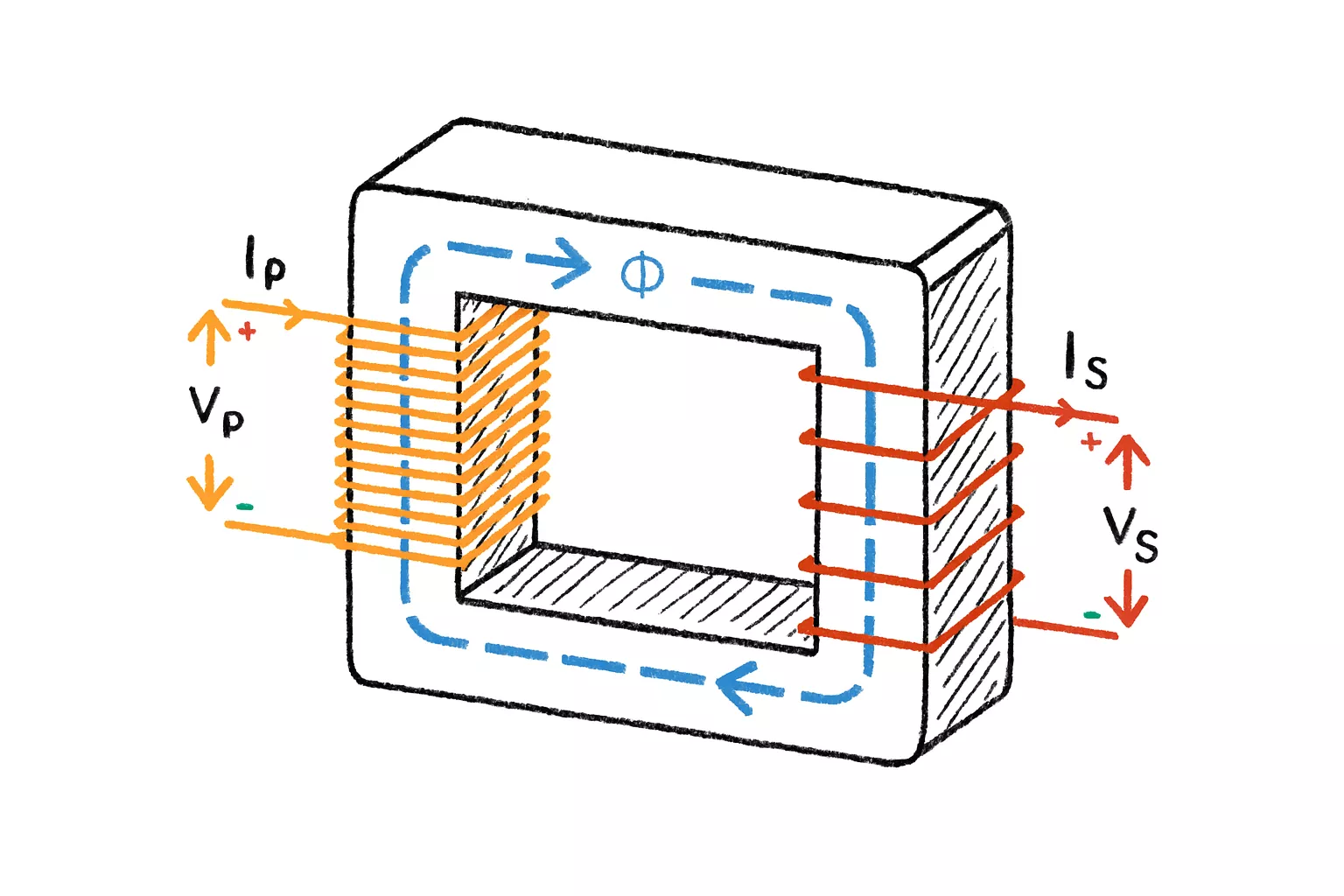

Im Inneren eines klassischen Transformators befinden sich eine Primärwicklung, eine Sekundärwicklung und ein gemeinsamer Magnetkern. Die Primärwicklung ist mit der Stromquelle verbunden, die Sekundärwicklung gibt die Energie an den weiteren Teil der Anlage ab.
Beide Wicklungen liegen nahe beieinander, sind aber nicht direkt elektrisch verbunden. Die Energie fließt nicht über einen gewöhnlichen Leiter zwischen ihnen.
Ihr Träger ist das veränderliche Magnetfeld.
Wenn an die Primärwicklung eine Wechselspannung angelegt wird, beginnt ein Strom durch sie zu fließen. Um die Wicklung herum entsteht ein veränderliches Magnetfeld, das vom Kern gebündelt und geführt wird. Dieses Feld erfasst auch die Sekundärwicklung und induziert in ihr eine Spannung.
Dieses Phänomen wird als elektromagnetische Induktion bezeichnet.
Das wichtigste Wort hier ist "veränderlich". Ein konstantes Magnetfeld würde keine kontinuierliche Spannungsinduktion in der zweiten Wicklung ermöglichen. Deshalb arbeitet ein klassischer Transformator mit Wechselstrom.
Im europäischen Stromnetz beträgt die Frequenz 50 Hz. Das Magnetfeld im Kern ändert daher ständig seinen Wert und seine Richtung. Der Kern wird mehrere Dutzend Mal pro Sekunde ummagnetisiert.
Die Sekundärspannung hängt in erster Linie vom Windungsverhältnis der beiden Wicklungen ab. Wenn die Mittelspannungswicklung mehr Windungen hat als die Niederspannungswicklung, senkt der Transformator die Spannung ab.
Beispielsweise entspricht eine Spannungsänderung von 15.000 V auf 400 V einem Übersetzungsverhältnis von etwa 37,5 zu 1. Das bedeutet jedoch nicht, dass der gesamte Transformator-Entwurf auf eine einfache Division reduziert werden kann. Der Konstrukteur muss auch Spannungsabfälle, die Kurzschlussspannung, die Stufenregelung, die Stromdichte, den magnetischen Fluss, die Betriebstemperatur und die Isolationsanforderungen berücksichtigen.
Warum besteht der Kern nicht aus einem massiven Stück Stahl?
Auf den ersten Blick könnte ein massiver Stahlblock einfacher und robuster erscheinen. In einem Transformator würde er jedoch sehr große Verluste verursachen.
Das veränderliche Magnetfeld induziert Ströme nicht nur in der Sekundärwicklung. Es können auch Ströme im Inneren des Kernmaterials entstehen. Diese werden als Wirbelströme bezeichnet.
Man kann sie sich als kleine elektrische Wirbel vorstellen, die im Stahl zirkulieren. Sie verrichten keine nutzbare Arbeit. Stattdessen erwärmen sie den Kern und erhöhen den Energieverbrauch.
Um dieses Phänomen zu begrenzen, wird der Kern eines Transformators aus dünnen, voneinander isolierten Elektroblechen gefertigt. Jede Schicht unterbricht den Weg für große Wirbelströme. Dadurch wird die erzeugte Wärmemenge erheblich reduziert.
Dies ist jedoch nicht die einzige Verlustquelle im Kern. Das magnetische Material muss ständig ummagnetisiert werden. Seine Struktur reagiert nicht vollständig widerstandslos auf die Feldänderung. Dieses Phänomen wird als magnetische Hysterese bezeichnet.
Aus diesem Grund nimmt der Transformator auch dann eine gewisse Energie auf, wenn auf der Sekundärseite kein nennenswerter Verbraucher angeschlossen ist.
Was sind Leerlauf- und Lastverluste im Transformator?
Die im Transformator auftretenden Verluste lassen sich in zwei Hauptgruppen unterteilen:
Leerlaufverluste
Lastverluste
Die Leerlaufverluste treten auf, wenn der Transformator unter Spannung steht.
Es spielt keine große Rolle, ob das Produktionswerk auf Hochtouren läuft oder alle Maschinen abgeschaltet sind. Solange die Primärwicklung unter Spannung steht, wird der Kern ummagnetisiert und es entstehen Verluste.
Man kann dies mit einem Auto vergleichen, das bei laufendem Motor steht. Das Fahrzeug bewegt sich nicht, verbraucht aber weiterhin Kraftstoff.
Im Falle des Transformators bedeutet dies, dass rund um die Uhr Energie verbraucht wird, auch nachts, an Wochenenden und während Produktionsstillständen. Deshalb sind die Leerlaufverluste besonders in Objekten von Bedeutung, in denen der Transformator die meiste Zeit mit geringer Last arbeitet.
Selbst einige hundert Watt, die ununterbrochen über ein Jahr verbraucht werden, summieren sich auf Tausende von Kilowattstunden. Bei größeren Einheiten können diese Werte noch höher sein.
Die Lastverluste treten hingegen hauptsächlich in den Wicklungen auf und steigen mit dem durch sie fließenden Strom.
Sie resultieren aus dem Widerstand des Leiters, unabhängig davon, ob die Wicklung aus Kupfer oder Aluminium besteht.
In der Branche werden sie oft als Kupferverluste bezeichnet, auch wenn die Wicklung aus Aluminium ist. Der Name bezieht sich auf die Art des Phänomens, nicht immer auf das tatsächliche Leitermaterial.
Warum bedeuten 20 % mehr Strom etwa 44 % mehr Verluste?
Die Lastverluste steigen annähernd proportional zum Quadrat des Stroms. Dies ist einer der wichtigsten Zusammenhänge, die bei der Auswahl und dem Betrieb eines Transformators zu verstehen sind.
Steigt der Strom um 20 %, steigen die Verluste nicht um 20 %. Man muss den Wert 1,2 quadrieren, was 1,44 ergibt. Das bedeutet etwa 44 % mehr stromabhängige Verluste.
Bei einer Stromerhöhung von 30 % ergibt sich 1,69, also etwa 69 % mehr Verluste.
In der Praxis bedeutet dies, dass eine scheinbar geringe Überlastung einen deutlich schnelleren Anstieg der Wicklungstemperatur verursachen kann. Daher sollte ein Transformator nicht "auf Kante" ausgelegt werden, indem nur die Summe der Nennleistungen der Verbraucher berücksichtigt wird.
Man muss auch das Lastprofil, die Spitzendauer, die Umgebungstemperatur, die Kühlungsart und die Möglichkeit einer zukünftigen Anlagenerweiterung prüfen.
Sicherlich interessiert Sie auch dieses Thema:
Was steckt in einem Öltransformator?
Wozu braucht ein Transformator Öl?
Transformatoröl erfüllt zwei Aufgaben, die auf den ersten Blick völlig unterschiedlich erscheinen.
Es muss ein guter elektrischer Isolator sein und gleichzeitig Wärme effektiv transportieren.
Im Transformator herrschen hohe Spannungen und relativ geringe Abstände zwischen den Teilen, die unter unterschiedlichen Potenzialen stehen. Luft hat ebenfalls isolierende Eigenschaften, aber Öl ermöglicht eine hohe elektrische Festigkeit in einer kompakten Bauweise.
Die Flüssigkeit füllt die Räume zwischen den Wicklungen, dem Kern, den Durchführungen, der festen Isolierung und den Konstruktionselementen. Sie reduziert das Risiko von Überschlägen und Entladungen.
Gleichzeitig gelangt das Öl sehr nahe an die Wicklungsoberflächen, also genau dorthin, wo bei Belastung ein erheblicher Teil der Wärme entsteht.
Man kann sagen, es ist das Kreislaufsystem des Transformators.
Es nimmt die Wärme aus dem Inneren auf, transportiert sie in Richtung Kessel und Kühler, gibt sie an die Umgebung ab und kehrt dann zu den Wicklungen zurück, um die nächste Portion Wärmeenergie aufzunehmen.
Ohne diesen Kreislauf würde die lokale Wicklungstemperatur steigen, und die Papierisolierung sowie andere Isolationsmaterialien würden deutlich schneller altern.
Öl funktioniert nur gut, wenn es sauber und trocken ist
Richtig aufbereitetes Transformatoröl hat sehr gute dielektrische Eigenschaften. Das Problem beginnt, wenn Wasser, Verunreinigungen, Feststoffpartikel oder Alterungsprodukte darin auftreten.
Feuchtigkeit kann die Durchschlagspannung des Öls verringern und die Degradation der Zelluloseisolierung beschleunigen. Hohe Temperaturen beschleunigen zudem unerwünschte chemische Reaktionen.
Im Inneren des Transformators arbeitet das Öl mit der festen Isolierung zusammen, die meist auf Basis von Papier und Pressspan gefertigt ist. Zellulosematerialien können Wasser aufnehmen. Unter dem Einfluss von Temperaturänderungen wandert die Feuchtigkeit zwischen Papier und Öl.
Daher ist eine Ölprobe mehr als nur ein aus dem Kessel entnommener Flüssigkeitsanteil. Sie kann eine Informationsquelle über den Zustand des gesamten Isolationssystems sein.
Im Rahmen der Diagnostik werden unter anderem der Wassergehalt, die Durchschlagspannung, der Säuregehalt, der dielektrische Verlustfaktor sowie die im Öl gelösten Gase untersucht. In einigen Fällen werden auch Furanverbindungen analysiert, die Hinweise auf den Alterungsgrad der Zelluloseisolierung geben können.
Besonders nützlich ist die Analyse der gelösten Gase, abgekürzt DGA. Bei lokaler Überhitzung, Teilentladungen oder Lichtbogenbildung können charakteristische Gase entstehen.
Ein einzelner Messwert gibt selten eine vollständige Antwort. Am aussagekräftigsten ist die Beobachtung von Veränderungen über die Zeit. Wenn die Konzentration bestimmter Gase systematisch steigt, kann dies auf einen sich entwickelnden Fehler hindeuten, selbst wenn der Transformator äußerlich noch einwandfrei arbeitet.
Wie zirkuliert das Öl, wenn der Transformator keine Pumpe hat?
In vielen Verteilungstransformatoren erfolgt die Ölzirkulation auf völlig natürliche Weise.
Das Öl an den Wicklungen und am Kern nimmt Wärme auf. Wenn seine Temperatur steigt, sinkt die Dichte der Flüssigkeit geringfügig. Das wärmere Öl beginnt daher aufzusteigen.
An seine Stelle strömt kälteres, dichteres Öl nach.
Auf diese Weise entsteht eine natürliche Zirkulation. Das Phänomen ähnelt der Bewegung von Wasser beim Erhitzen in einem Topf. Das Wasser am Boden erwärmt sich, steigt auf, während der kältere Teil der Flüssigkeit absinkt.
Im Transformator wird die Strömung durch entsprechend angeordnete Ölkanäle gelenkt. Das erwärmte Öl gelangt zum oberen Teil des Kessels, zu den Wellwänden oder den Kühlern. Dort gibt es Wärme an das Metall ab, das sie an die Umgebungsluft überträgt.
Nach dem Abkühlen sinkt das Öl und strömt erneut in Richtung der Wicklungen.
Der gesamte Prozess kann ohne Pumpen ablaufen, vorausgesetzt, dass die Konstruktion des Transformators, die Kühlfläche und die Umgebungsbedingungen eine ausreichende Wärmeübertragungsleistung gewährleisten.
Die Infografik erklärt die natürliche Ölzirkulation in einem Öltransformator ohne Pumpe. Sie zeigt, wie sich das erwärmte Öl an Wicklungen und Kern nach oben bewegt, über die Radiatoren Wärme abgibt, abkühlt und wieder nach unten sinkt. CC: ENERGEKS 2026
Ein Kühler hilft nicht, wenn keine Luft an ihn herankommt
Die Kühler vergrößern die Fläche, über die Wärme vom Öl an die Luft abgegeben werden kann. Je größer die Tauschfläche, desto effektiver kann der Transformator gekühlt werden.
Selbst der bestkonstruierte Kühler arbeitet jedoch nicht richtig, wenn ihm der freie Luftstrom fehlt.
Das ist eines der Probleme, die erst nach der Installation des Transformators auftreten.
Das Gerät kann zu nah an der Wand aufgestellt sein. Der Stationsraum kann zu kleine Lüftungsöffnungen haben. Der Luftstrom kann durch Kabeltrassen, zusätzliche Schaltanlagen oder am Transformator gelagerte Materialien eingeschränkt sein.
In einer solchen Situation beginnt der Transformator, sich mit Luft zu kühlen, die er zuvor selbst erwärmt hat.
Man kann dies mit einem Computer vergleichen, bei dem die Lüftungsschlitze zugeklebt wurden. Alle Kühlelemente sind noch vorhanden, aber die heiße Luft kann nicht mehr effektiv abgeführt werden.
Die Temperatur in der Station steigt allmählich an, und der Unterschied zwischen Öl- und Umgebungstemperatur reicht nicht mehr aus, um die erforderliche Wärmemenge abzuführen.
Wie funktioniert die ONAN-Kühlung?
ONAN ist eines der gebräuchlichsten Kühlsysteme für Öltransformatoren. Die Abkürzung steht für Oil Natural Air Natural.
Der erste Begriff besagt, dass das Isolier- und Kühlmedium Öl ist. Die Bezeichnung "Natural" bedeutet, dass sich das Öl im Transformator aufgrund natürlicher Dichteunterschiede ohne Pumpen bewegt.
Das zweite "Natural" bezieht sich auf den Luftstrom um Kessel und Kühler. Die Luft bewegt sich ebenfalls auf natürliche Weise, ohne Ventilatoren.
Ein solches System ist einfach, leise und zuverlässig. Das Fehlen von Ventilatoren bedeutet weniger Komponenten, die Strom, Steuerung und Wartung benötigen. Es gibt auch keine Motoren, Lager oder Lüftungssysteme, die ausfallen könnten.
Die Einschränkung ist die Kühlleistung. Der Transformator kann nur so viel Wärme abgeben, wie die natürlich strömende Luft aufnehmen kann.
Daher wird derselbe Transformator im Freien anders arbeiten als in einer engen Station mit eingeschränkter Belüftung. Auch die Umgebungstemperatur spielt eine Rolle. An einem heißen Tag ist die Wärmeabgabefähigkeit geringer als im Winter.
ONAF erhöht nicht die Transformatorleistung. Es erweitert die Kühlmöglichkeiten
ONAF steht für Oil Natural Air Forced.
Das Öl im Transformator zirkuliert weiterhin auf natürliche Weise. Die Art und Weise, wie die Luft über die Kühler strömt, ändert sich jedoch. Sie wird durch Ventilatoren erzwungen.
Die Ventilatoren erhöhen die Luftmenge, die über die Kühlflächen strömt, wodurch der Transformator Wärme schneller an die Umgebung abgeben kann.
Sie verändern jedoch nicht die Übersetzung des Transformators, vergrößern nicht den Wicklungsquerschnitt und erzeugen keine zusätzliche elektrische Energie. Sie ermöglichen lediglich die Abfuhr einer größeren Wärmemenge, die bei höherer Last entsteht.
Aus diesem Grund haben einige Transformatoren zwei Leistungsangaben auf dem Typenschild. Der niedrigere Wert gilt für den Betrieb im ONAN-System, der höhere für den Betrieb mit eingeschalteten Ventilatoren im ONAF-System.
Man kann dies mit einem Computerprozessor vergleichen. Ein zusätzlicher Lüfter verändert nicht die Anzahl der Kerne und baut die Elektronik nicht um. Er ermöglicht es jedoch, die hohe Leistung länger aufrechtzuerhalten, ohne die zulässige Temperatur zu überschreiten.
Das ONAF-System benötigt eine Hilfsstromversorgung, Temperatursensoren, eine Steuerungsautomatik und eine regelmäßige Überprüfung der Ventilatoren. Wenn der Transformator ständig die nur bei eingeschalteter Fremdbelüftung verfügbare Leistung nutzt, kann ein Ventilatorausfall schnell zu einem Problem für die gesamte Anlage werden.
Einer der besten Artikel in unserem Blog könnte auch Ihr Interesse finden:
Wie ein Transformator entsteht: 10 Herstellungsschritte eines Öltransformators
Die wärmste Stelle kann sich tief in der Wicklung befinden
Die Öltemperatur ist ein wichtiger Parameter, zeigt aber nicht immer das vollständige Bild.
Die höchste Temperatur kann lokal im Inneren der Wicklung auftreten. Diese Stelle wird als Hot Spot bezeichnet.
Die Temperatur des Hot Spots ist entscheidend für die Haltbarkeit der Isolierung. Das Öl im oberen Teil des Kessels kann noch eine akzeptable Temperatur haben, während die Isolierung an einem Wicklungsabschnitt bereits deutlich stärker erhitzt ist.
Die Temperaturverteilung wird beeinflusst durch die Wicklungskonstruktion, die Anordnung der Ölkanäle, die Last, die Umgebungstemperatur, das Vorhandensein von Oberschwingungen und den Zustand des Kühlsystems.
Zwei Transformatoren können eine ähnliche Öltemperatur, aber unterschiedliche Hot-Spot-Temperaturen aufweisen. Daher sollte sich eine professionelle Beurteilung der Belastbarkeit nicht allein auf die Anzeige eines einzigen Messwerts beschränken.
Kann ein Öltransformator überlastet werden?
Eine kurzzeitige Überlastung muss nicht sofort zu einem Ausfall führen.
Der Transformator hat eine große thermische Trägheit. Kern, Wicklungen, Kessel und Öl erwärmen sich nicht augenblicklich. Wenn das Gerät zuvor mit geringer Last betrieben wurde, verfügt es möglicherweise über eine gewisse thermische Reserve.
Das bedeutet jedoch nicht, dass jeder Transformator um einen beliebigen Wert sicher überlastet werden kann.
Entscheidend sind die Umgebungstemperatur, die Ausgangstemperatur von Öl und Wicklungen, die Dauer der Überlastung, das vorherige Lastprofil, die Konstruktion des Geräts, die Kühlungsart und der Isolationszustand.
Ein Transformator, der mehrere Stunden bei 30 % Last lief, verhält sich anders als eine Einheit, die den ganzen Tag bei 95 % Last in einer heißen Station an einem Sommernachmittag betrieben wurde.
Bei einer Überlastung steigen die Wicklungsverluste schnell an. Zuerst erwärmen sich lokale Bereiche des Leiters und der Isolierung. Später steigt die Temperatur von Öl, Kessel und den übrigen Komponenten.
Die tückischste Folge ist nicht immer die sofortige Abschaltung. Der Transformator kann weiterarbeiten, aber die erhöhte Temperatur beschleunigt die Alterung der Zelluloseisolierung.
Man kann dies mit regelmäßigem Fahren bei sehr hohen Drehzahlen vergleichen.
Der Motor muss nicht am selben Tag kaputtgehen, aber seine Teile verschleißen schneller.
Wechselrichter und Ladegeräte können die Arbeitsbedingungen verändern
In modernen Anlagen sagt die Nennleistung nicht alles aus.
Energiespeicher, Photovoltaik-Freiflächenanlagen, Wechselrichter, USV-Anlagen, Serverräume, geregelte Antriebe und Ladestationen für Elektrofahrzeuge können Stromoberschwingungen erzeugen.
Oberschwingungen erhöhen die Zusatzverluste in den Wicklungen und den metallischen Konstruktionsteilen. Sie können auch zu einer stärkeren Erwärmung der Neutralleiter führen und die tatsächliche Temperaturverteilung im Transformator verändern.
Daher kann die Aussage "Die Verbraucher nehmen 900 kW auf, also reicht ein 1000-kVA-Transformator" eine zu große Vereinfachung sein.
Man muss den Leistungsfaktor, die Art der Verbraucher, den Oberschwingungsgehalt, die Gleichzeitigkeit der Last, die Lastspitzen und die zu erwartende Anlagenerweiterung prüfen.
Ein Transformator, der ausschließlich nach seiner Leistung ausgewählt wurde, mag formal die Anforderungen erfüllen, aber dennoch unter ungünstigen thermischen Bedingungen arbeiten.
Öltransformator oder Trockentransformator?
Öl- und Trockentransformatoren erfüllen die gleiche grundlegende Funktion.
Sie nutzen die elektromagnetische Induktion zur Spannungsänderung.
Sie unterscheiden sich vor allem in der Art und Weise, wie Isolierung und Kühlung realisiert sind.
Bei einem Öltransformator befinden sich Kern und Wicklungen in einer Isolierflüssigkeit.
Das Öl erhöht die elektrische Festigkeit des Systems und führt die Wärme direkt aus dem Inneren des Geräts ab.
Bei einem Trockentransformator sind die Wicklungen durch feste Materialien, oft Harz, geschützt, und die Kühlung erfolgt hauptsächlich über Luft.
Öltransformatoren werden oft für den Einsatz im Freien, bei größeren Leistungen und dort gewählt, wo hohe Effizienz und effektive Wärmeabfuhr zählen.
Sie können im Verhältnis zu ihrer Leistung auch eine relativ kompakte Bauweise aufweisen.
Trockentransformatoren werden gerne in Gebäuden, öffentlichen Einrichtungen, Einkaufszentren, Krankenhäusern und Industriebetrieben eingesetzt, insbesondere dort, wo die Begrenzung von Isolierflüssigkeit wichtig ist.
Man kann jedoch nicht sagen, dass eine Technologie immer sicher und die andere immer problematisch ist.
Ein Öltransformator benötigt eine ordnungsgemäße Ölretention, Brandschutz, einen geeigneten Aufstellort und eine Kontrolle des Flüssigkeitszustands.
Ein Trockentransformator benötigt eine effektive Belüftung, Schutz vor Staub und Feuchtigkeit sowie geeignete thermische Bedingungen.
Die Wahl sollte aus einer Analyse der gesamten Anlage resultieren, nicht aus einem einzigen Parameter oder einem Werbeslogan.
Mehr über diesen ewigen Dilemma finden Sie in unserer legendären Abhandlung ;-)
Was ist der Unterschied zwischen einem Öltransformator und einem trockenen Harztransformator?
Der Transformator arbeitet korrekt, aber die Station überhitzt trotzdem
Stellen Sie sich einen Betrieb vor, in dem der Transformator leistungsmäßig richtig ausgelegt wurde. Nach einigen Jahren wird die Produktion erweitert, aber die Last überschreitet weiterhin nicht den Nennwert des Geräts.
Im Stationsraum tauchen jedoch neue Kabeltrassen, eine zusätzliche Schaltanlage und Konstruktionselemente auf. Ein Teil der Lüftungsöffnungen wird eingeschränkt, und in der Nähe der Kühler werden Materialien gelagert.
Im Winter arbeitet das System ohne größere Probleme. Im Sommer steigt jedoch die Temperatur in der Station.
Der Transformator ist formal nicht überlastet. Er hat jedoch zunehmend Probleme mit der Wärmeabfuhr, da die Kühllufttemperatur höher ist und der Luftstrom um die Kühler eingeschränkt wurde.
In einem solchen Fall muss nicht die zu geringe Geräteleistung das Problem sein. Die Ursache kann in der Stationsbelüftung liegen.
Das Ersetzen des Transformators durch ein größeres Modell ohne Verbesserung des Luftstroms löst das Problem nicht. Auch das größere Gerät muss seine Wärme irgendwo abgeben.
Daher sollte man vor einer Entscheidung das tatsächliche Lastprofil, die Temperatur in der Station, den Zustand der Kühler, die Funktion der Ventilatoren, die freie Luftzirkulation und das Vorhandensein von Oberschwingungen analysieren.
Die kVA-Leistung ist der Beginn des Gesprächs, nicht die fertige Antwort
Die Nennleistung ist einer der wichtigsten Parameter eines Transformators, aber sie sollte nicht das einzige Auswahlkriterium sein.
Man muss wissen, wie lange das Gerät nahe der maximalen Last arbeiten wird, ob kurzzeitige Spitzen auftreten, wie hoch die Umgebungstemperatur ist und ob der Transformator in einem Gebäude, einer Containerstation oder im Freien aufgestellt wird.
Wichtig ist auch, ob die Anlage Wechselrichter, Ladegeräte, USV-Systeme und andere nichtlineare Verbraucher umfasst. Man sollte die geplante Erweiterung, die Belüftungsbedingungen, den zulässigen Geräuschpegel und die Kosten der über viele Jahre verlorenen Energie berücksichtigen.
Ein Transformator mag ausreichend Leistung haben, aber gleichzeitig die falsche Schaltgruppe, Kurzschlussspannung, Verluststufe, Abmessungen, Art der Klemmenanordnung oder Ausrüstung aufweisen.
Genau deshalb beginnt die korrekte Transformatorauswahl mit dem Verständnis der Anlage, nicht mit der Angabe eines einzigen Katalogwerts.
Ein guter Transformator arbeitet einfach ruhig
Ein Öltransformator kann jahrzehntelang nahezu ununterbrochen Fabriken, Siedlungen, Photovoltaik-Freiflächenanlagen und Energiespeicher versorgen. Auch wenn er von außen unbeweglich bleibt, arbeiten in seinem Inneren ununterbrochen das Magnetfeld, die Wicklungen und das Öl, das gleichzeitig isoliert und Wärme abführt.
Die beste Arbeit eines Transformators ist nicht spektakulär.
Die bewusste Auswahl eines Transformators beginnt nicht mit dem Durchblättern eines Katalogs, sondern mit dem Verständnis dafür, wie das Gerät in einer konkreten Anlage arbeiten wird.
Wenn Sie bis hierher gelesen haben, wissen Sie bereits, dass sich hinter dem scheinbar einfachen Leistungswert auch Verluste, Temperatur, Kühlungsart, Einbaubedingungen und das tatsächliche Lastprofil verbergen.
Genau dieser Ansatz ermöglicht es, zufällige Entscheidungen zu vermeiden und einen Transformator auszuwählen, der nicht nur am Tag der Inbetriebnahme, sondern auch nach vielen Betriebsjahren stabil arbeitet.
Wenn Sie eine neue Investition vorbereiten, eine Transformatorstation modernisieren oder eine zuvor getroffene Lösung überprüfen möchten, laden wir Sie ein, Kontakt mit unserem Team aufzunehmen. Wir helfen Ihnen, die technischen Anforderungen des Projekts in konkrete Geräteparameter zu übersetzen und eine auf Ihre Arbeitsbedingungen zugeschnittene Lösung zu finden.
Sehen Sie sich unser vollständiges Angebot an Öl- und Trockentransformatoren an.
Prüfen Sie auch die aktuell ab Lager verfügbaren Transformatoren – ohne Wartezeit auf die standardmäßige Produktionsdauer.
Und wenn Sie an praktischen Materialien zu Transformatoren, Energietechnik und Anlagenplanung interessiert sind, folgen Sie uns auch auf LinkedIn. Dort veröffentlichen wir regelmäßig technisches Wissen, Anwendungsbeispiele und hilfreiche Hinweise für Ihre Investitionsvorbereitung.
Źródła:
Das Projekt ist fertig.
Die Dokumentation ist genehmigt.
Das Fundament ist gegossen. Der Container wartet fast schon auf den Transport.
Der Transformator? Standard. 1250 kVA. Was könnte schon schiefgehen?
Am Tag der Lieferung stellt sich heraus, dass der Transformator nicht in die Kammer passt.
Oder er passt – auf der Zeichnung – aber nach der Montage von Durchführungen, Kabeln, Abdeckungen und Kühlern lassen sich die Türen nicht schließen.
Oder sie lassen sich schließen, aber es gibt keine Möglichkeit, ihn später wieder auszubauen, ohne die halbe Station zu zerlegen.
Und dann beginnt die branchenübliche Bildhauerei.
Änderung der Container-Konstruktion. Verschiebung der Schaltanlage. Neue Sammelschienenverbindungen. Ein weiterer Transport. Anruf beim Investor. Anruf beim Hersteller. Anruf bei der Person, die "doch das Datenblatt geschickt hat".
Die Kosten steigen, der Zeitplan beginnt sich wie eine Fantasy-Geschichte zu lesen, und der Transformator – ein Gerät, das einfach nur stehen und summen sollte – wird plötzlich zur Hauptfigur der Investition.
Und dabei hätte es gereicht, vorher ein paar richtige Fragen zu stellen.
Jeder, der schon einmal eine vorgefertigte Transformatorstation (PSS) geplant hat, kennt dieses Prinzip: Der Transformator wird nicht nur nach der Anschlussleistung ausgewählt. Er wird nach der gesamten Station ausgewählt – ihrer Konstruktion, Belüftung, den Schutzsystemen, den Netzverhältnissen und der zukünftigen Betriebsweise.
Bei Energeks arbeiten wir mit Mittel- und Niederspannungstransformatoren, die unter anderem für Containerstationen, Industrieanlagen, Photovoltaik-Freiflächenanlagen und Energiespeicher vorgesehen sind.
Wir wissen daher, dass zwei Transformatoren gleicher kVA-Leistung ein ähnliches Typenschild haben können, aber völlig unterschiedliche Abmessungen, Verluste, Anschlussanordnungen, Gewichte, Geräuschpegel und Betriebsanforderungen aufweisen.
Dieser Leitfaden richtet sich an Planer von PSS-Stationen, Generalunternehmer, Integratoren von PV- und BESS-Anlagen, Elektroingenieure und industrielle Investoren.
Nach der Lektüre werden Sie wissen:
wie Sie die Transformatorleistung richtig auswählen,
wann Sie einen Öl- und wann einen Trockentransformator wählen,
welche Abmessungen Sie vor der Container-Freigabe prüfen sollten,
wie Sie den Einfluss der Verluste auf die Kammerbelüftung berechnen,
warum die Kurzschlussspannung die gesamte Niederspannungsschaltanlage beeinflusst,
was Sie mit dem Transformator-Hersteller und dem Stations-Hersteller abstimmen müssen,
und wie Sie Fehler vermeiden, die meist erst während der Montage auffallen.
Lesezeit: etwa 10 Minuten.
Ein Transformator in einer Containerstation ist kein Standardtransformator "von der Stange"
Technisch gesehen kann ein Transformator in einer Containerstation einem Standard-Verteilungstransformator sehr ähnlich sein.
Planerisch sieht die Situation jedoch völlig anders aus.
Ein Transformator, der frei im Freien steht, hat Luft, Platz für Wartung und relativ gute Bedingungen zur Wärmeabgabe. In einer Containerstation wird er in einer metallischen oder betonierten Kammer eingeschlossen, oft zwischen der Mittelspannungs- und der Niederspannungsschaltanlage. Seine nächsten Nachbarn erzeugen ebenfalls Wärme, und im Sommer kann das Stationsgehäuse zusätzlich durch die Sonne aufgeheizt werden.
Der Transformator weiß nicht, dass der Plan im CAD-Programm sehr elegant aussieht. Er reagiert auf Temperatur, Ströme, das Magnetfeld und die tatsächliche Luftmenge, die zwischen den Kühlrippen strömt.
Vorgefertigte Transformatorstationen für Spannungen über 1 kV bis 52 kV werden von der IEC 62271-202:2022 erfasst. Die Norm legt unter anderem die Betriebsbedingungen, Bemessungswerte, konstruktiven Anforderungen und Prüfmethoden für komplette Stationen fest. In der neuesten Ausgabe wurde auch die Bewertung des Einflusses der Sonneneinstrahlung auf die Innentemperatur des Gehäuses sowie die Präzisierung der Erwärmungsprüfungen aufgenommen.
Das ist ein wichtiger Unterschied:
Die Konformität des Transformators allein mit der IEC/EN 60076-Serie bedeutet nicht automatisch, dass die gesamte Station mit diesem Transformator korrekt arbeiten wird.
Transformator und Gehäuse müssen als ein einziges thermisches, elektrisches und mechanisches System behandelt werden.
Das Papier akzeptiert alles. Der Container hat etwas weniger Humor.
Leistungsauswahl des Transformators: Das Typenschild ist erst der Anfang
Die gängigste Art der Auswahl sieht so aus:
Die Verbraucherleistung beträgt etwa 900 kW, also nehmen wir einen 1000-kVA-Transformator.
Manchmal ist das die richtige Entscheidung.
Manchmal ist es ein schön verpacktes Problem.
Die Transformatorleistung wird in Kilovoltampere, also kVA oder MVA, angegeben.
Verbraucher werden dagegen sehr oft mit ihrer Wirkleistung in Kilowatt beschrieben. Um von einem Wert zum anderen zu gelangen, muss man den Leistungsfaktor berücksichtigen:
S = P / cosφ
Für eine Last von 900 kW und cosφ = 0,9 erhalten wir:
S = 900 / 0,9 = 1000 kVA
Theoretisch passt ein 1000-kVA-Transformator perfekt.
Das Problem ist nur, dass ein perfekt ausgewählter Transformator manchmal ausschließlich im Tabellenkalkulationsprogramm perfekt ist.
Fragen Sie nicht nur: "Wie viele Kilowatt?"
Vor der Wahl der Leistung muss man Folgendes klären:
maximale gleichzeitige Leistung,
das Lastprofil über den Tag und das Jahr,
den Leistungsfaktor,
den Anteil von Motoren und deren Anlaufströme,
das Vorhandensein von Oberschwingungen,
die mögliche Erweiterung des Betriebs,
die Umgebungstemperatur,
die Richtung des Energieflusses,
zu erwartende Überlasten,
die Art der Blindleistungskompensation.
Ein Betrieb kann eine installierte Gesamtleistung von 1400 kW haben, aber nie mehr als 750 kW aufnehmen. Er kann auch Verbraucher mit einer Leistung von 800 kW haben, die sich während des Anlaufs für einige Minuten so verhalten, als würden sie versuchen, ein kleines Hüttenwerk zu starten.
Daher zählt nicht nur die Summe der Leistungen, sondern auch der Gleichzeitigkeitsfaktor und die Charakteristik der Last.
..ooder doch gleich überdimensionieren?
Einen vernünftigen Zuschlag einzuplanen, ist in der Regel gute Praxis. Einen doppelt so großen Transformator "für alle Fälle" zu kaufen, ist es nicht unbedingt.
Ein überdimensionierter Transformator:
kostet mehr,
ist größer und schwerer,
kann eine größere Station erfordern,
erzeugt Leerlaufverluste, solange er unter Spannung steht,
kann den verfügbaren Kurzschlussstrom auf der Niederspannungsseite erhöhen,
kann die meiste Zeit weit vom optimalen Lastpunkt entfernt arbeiten.
Leerlaufverluste treten immer auf, wenn der Transformator versorgt wird, selbst wenn die Verbraucher fast nichts aufnehmen. Die Lastverluste steigen dagegen näherungsweise mit dem Quadrat des Stroms.
Das heißt, ein Transformator, der "mit viel Reserve" gekauft wurde, kann 20 Jahre lang ruhig die Luft und die Bilanz des Investors erwärmen.
Die aktuellen Ökodesign-Anforderungen für Transformatoren, die auf dem EU-Markt eingeführt werden, ergeben sich aus der Verordnung 548/2014, geändert durch die Verordnung 2019/1783.
Die Tier-2-Anforderungen gelten seit Juli 2021 und begrenzen die zulässigen Verluste oder fordern ein bestimmtes Effizienzniveau
Beispiel: Transformator 1250 kVA
Der Bemessungsstrom auf der 400-V-Seite beträgt:
I = 1.250.000 / (√3 × 400) ≈ 1804 A
Dieses eine Ergebnis beeinflusst:
den Querschnitt und die Anzahl der Niederspannungskabel,
die Konstruktion der Sammelschiene,
den Bemessungsstrom der Schaltanlage,
die Schutzgeräte,
die Art des Transformatoranschlusses,
die Temperatur der Verbindungen,
den für die Ableitungen benötigten Platz.
Wenn die Niederspannung 800 V beträgt, sinkt der Strom auf etwa 902 A. Die Transformatorleistung bleibt gleich, aber die Geometrie der Anschlüsse und die Anforderungen an die Schaltanlage ändern sich radikal.
Daher ist die Angabe "1250 kVA" ohne Nennung der Spannungen etwa so vollständig wie die Bestellung eines Autos mit der Beschreibung "groß, am besten rot".
Industrielast, Photovoltaik und BESS – gleiche Leistung, andere Arbeit
Ein Standard-Verteilungstransformator in einem Industriebetrieb versorgt in der Regel Verbraucher.
Ein Transformator in einer PV-Freiflächenanlage arbeitet hauptsächlich beim Energiefluss von den Wechselrichtern ins Netz. In einem Energiespeicher ändert sich die Fließrichtung regelmäßig: Laden, Entladen, Blindleistungsregelung, Teillast und schnelle Lastzyklen.
Das ist kein kosmetischer Unterschied.
Bei PV- und BESS-Anlagen sollte man dem Transformatorhersteller mindestens mitteilen:
die Leistung und Anzahl der Wechselrichter oder PCS,
die Spannung auf der Wechselrichterseite,
die maximale Wirkleistung,
den Blindleistungsbereich,
den erforderlichen cosφ,
das Lade- und Entladeprofil,
den zu erwartenden Oberschwingungsgehalt,
die Möglichkeit eines längeren Vollastbetriebs,
die Häufigkeit von Laständerungen,
die Netzspannung auf der Mittelspannungsseite,
die Anforderungen des Verteilnetzbetreibers.
Die IEC 60076-Serie umfasst nicht nur die allgemeinen Transformatorparameter, sondern auch Themen im Zusammenhang mit Oberschwingungen, Transport, Gleichströmen, Zustandsüberwachung und der funktionalen Spezifikation des Geräts.
Die Schlussfolgerung ist einfach:
Einen Transformator für einen BESS oder eine PV-Freiflächenanlage sollte man nicht ausschließlich auf der Grundlage der Wechselrichterleistung bestellen.
Ein Wechselrichter ist kein ohmscher Heizwiderstand. Er erzeugt ein spezifisches Stromspektrum, kann mit Blindleistung arbeiten und zusätzliche Verluste in den Wicklungen und konstruktiven Elementen des Transformators verursachen.
Öltransformator oder Trockentransformator für eine Containerstation?
Das ist eine der am häufigsten gestellten Fragen.
Und wie so oft in der Energietechnik lautet die professionellste Antwort:
Es kommt darauf an.
Öltransformator
Ein Öltransformator, meist hermetisch mit ONAN-Kühlung, ist eine verbreitete Wahl für Container-Transformatorstationen.
Seine Vorteile sind:
gute Kühleigenschaften,
kompakte Abmessungen bei gegebener Leistung,
hohe Widerstandsfähigkeit gegen zeitweise Überlast,
bewährte Konstruktion,
in der Regel günstigeres Preis-Leistungs-Verhältnis,
gute Eignung für Außenstationen.
Er erfordert jedoch die Berücksichtigung von:
Art und Menge der Isolierflüssigkeit,
Schutz vor Austritt,
einer Auffangwanne oder einem dichten Rückhalteraum,
Brandschutz,
Zugang zu Ventilen, Anzeigen und Schutzeinrichtungen,
der Möglichkeit eines sicheren Geräteaustauschs.
Ein Öltransformator kann eine sehr sichere Lösung sein, aber hier gilt nicht: "Wir stellen ihn rein, und das Öl wird schon irgendwie klarkommen."
Trockenharztransformator
Ein Trockentransformator hat keinen Behälter mit Isolierflüssigkeit. Er wird oft dort gewählt, wo Brandschutzanforderungen, die Begrenzung von Austrittsrisiken oder die Lage in der Nähe von Menschen und Infrastruktur eine Rolle spielen.
IEC 60076-11 umfasst Trockentransformatoren und berücksichtigt unter anderem Umwelt-, Klima- und Brandschutzklassen, den Einfluss der Höhe über dem Meeresspiegel sowie den Betrieb des Transformators in einem Gehäuse.
Vorteile eines Trockentransformators:
kein Mineralöl,
kein Risiko von Isolierflüssigkeitsaustritt,
Möglichkeit der Installation in Verbrauchernähe,
geringere Anforderungen an die Ölwirtschaft,
gute Lösung für Gebäude, öffentliche Einrichtungen und ausgewählte Industrieanlagen.
Aber es gibt einen Haken von der Größe eines Kühlers.
Ein Trockentransformator ist stark von einer korrekten Luftzirkulation abhängig. Die Luft muss von unten ungehindert einströmen, durch die Wicklungen strömen und die Kammer oben wieder verlassen. Die Installationsanleitungen der Hersteller betonen die Notwendigkeit, die Belüftung und die Einhaltung der für den Transformator vorgesehenen Lufttemperaturgrenzen sicherzustellen.
In einem kleinen, von der Sonne beschienenen Container kann ein Trockentransformator ohne gut berechnete Belüftung schnell daran erinnern, dass das Wort "trocken" nicht "temperaturunempfindlich" bedeutet.
Was ist mit Estern?
Esterflüssigkeiten können dort in Betracht gezogen werden, wo andere Umwelt- oder Brandschutzeigenschaften als bei Standard-Mineralöl benötigt werden.
Man sollte sie jedoch nicht als einfachen "Eins-zu-eins"-Ersatz behandeln.
Die Art der Flüssigkeit beeinflusst unter anderem die Konstruktion des Isolationssystems, die Kühlung, die Dichtungen, die thermischen Parameter und den Preis des Geräts.
Die Wahl sollte mit dem Transformatorhersteller bereits in der Spezifikationsphase abgestimmt werden und nicht erst am Tag vor der Bestellung mit einem Kuli notiert werden.
Die Infografik vergleicht Öltransformator, Trockenharztransformator und Esterlösungen für eine Container-Transformatorstation und zeigt die Unterschiede in Kühlung, Sicherheit, Belüftung, Abmessungen und Betriebsanforderungen.
CC: ENERGEKS 2026
Abmessungen: Die Leistung stimmt, aber die Physik hat die Zusammenarbeit verweigert
Einer der teuersten Fehler bei der Planung einer vorgefertigten Transformatorstation ist die Freigabe ihrer Konstruktion auf der Grundlage von "typischen Transformatorabmessungen".
Das Problem ist, dass es den typischen 1000-kVA-Transformator eigentlich nicht gibt.
Es gibt stattdessen den konkreten Transformator eines konkreten Herstellers mit einem bestimmten Kern, bestimmten Verlusten, einer bestimmten Kühleranordnung, Ausrüstung, Kühlungsart, Kurzschlussspannung, Durchführungen und Rad- oder Kufenabstand. Zwei Geräte gleicher Leistung, Übersetzung und Schaltgruppe können sich in Länge, Breite oder Höhe um mehrere Zentimeter unterscheiden. Manchmal um mehrere Dutzend.
Auf dem Papier ist es immer noch ein 1000-kVA-Transformator. Im Container passt der eine ohne Probleme, während der andere den Planer dazu bringt, im 3D-Modell Wände zu verschieben, in der Hoffnung, dass sich der Stahl in der Realität ebenfalls als elastisch erweist.
Daher sind Länge, Breite und Höhe des Kessels erst der Anfang. Man muss die maximalen Abmessungen des Geräts zusammen mit Kühlern, Durchführungen, Klemmen und Zubehör kennen. Wichtig sind auch die Höhe, die zum Abnehmen der Abdeckungen benötigt wird, die Lage der MS- und NS-Klemmen, der Radabstand, die Rollrichtung, das Gesamtgewicht, der Schwerpunkt und die Lage der Anschlagpunkte.
Hinzu kommt der Platz für Biegeradien der Kabel, Isolationsabstände und den Servicezugang. Der Transformator mag nämlich als Volumenkörper in die Kammer passen, aber nach dem Anschluss der Kabel zeigt sich plötzlich, dass das MS-Kabel in einem Winkel hätte abbiegen müssen, der bisher nur aus fortgeschrittenem Yoga bekannt war.
Die Anforderungen an die Isolierung und die äußeren Luftabstände sind kein ästhetischer Vorschlag. IEC 60076-3 beschreibt die Isolationsanforderungen und empfohlenen Abstände zwischen aktiven Teilen sowie zwischen aktiven Teilen und Erde. Fehlende zehn Zentimeter lassen sich also nicht durch das Heranrücken der MS-Durchführung an die Metallwand zurückgewinnen, nur weil es im Planungsprogramm ordentlich aussieht.
Es gibt noch eine Sache, die man leicht vergisst: Der Transformator muss nicht nur in der Station stehen. Er muss erst einmal dorthin geliefert werden.
Man sollte daher den gesamten Weg des Geräts vom LKW bis zur Betriebsposition verfolgen. Passt er durch die Tür? Ist die Schwelle nicht zu hoch? Hält der Boden sein Gewicht beim Rollen aus? Bleibt Platz für Rollen, Winde und Manövrieren? Hat der Kran nach dem Aufstellen der anderen Geräte immer noch Zugang zur Kammer?
Und was passiert in fünfzehn oder zwanzig Jahren, wenn der Transformator ausgetauscht werden muss?
Die Station sollte nicht nur für den Tag der Montage ausgelegt sein, sondern auch für den Tag des ersten größeren Austauschs. Manchmal bedeutet das eine demontierbare Wand, manchmal ein abnehmbares Dach, manchmal eine entsprechend geplante Transportroute. Wichtig ist, dass die Lösung im Projekt entsteht und nicht während eines Ausfalls.
Ein Transformator, der mit zwanzig Millimetern Spielraum in die Kammer passt, passt nicht perfekt.
Er warnt lediglich sehr höflich, dass gleich jemand ein Problem haben wird.
Belüftung der Transformator-Kammer: Wärme verschwindet nicht durch gute Absichten
Jedes Watt Transformatorverlust verwandelt sich letztendlich in Wärme.
Sie verschwindet nicht in der Dokumentation, sie verflüchtigt sich nicht im Zeitplan und sie lässt sich nicht davon überzeugen, dass im Projekt kein Platz für sie vorgesehen wurde.
Wenn die Gesamtverluste des Transformators beispielsweise 12 kW betragen, haben wir im Inneren der Station eine Wärmequelle, die mehreren starken Elektroheizungen im Dauerbetrieb entspricht. Hinzu kommen die Verluste der Niederspannungsschaltanlage, der Sammelschienenverbindungen und der Kabel, und im Sommer auch die Sonneneinstrahlung, die das Stationsgehäuse aufheizt.
In der Folge kann der Transformator noch elektrische Reserve haben, thermisch aber bereits an der Grenze des Vernünftigen sein.
Die Umgebungstemperatur und das Lastprofil beeinflussen die Betriebstemperatur und die Isolationsalterung. Das bedeutet, dass ein Gerät, das über Jahre in einer zu heißen Kammer arbeitet, formal nicht überlastet sein mag, aber seine Isolierung sich schneller abnutzt als angenommen.
Daher darf die Belüftung kein Add-on sein, das am Ende des Projekts hinzugefügt wird. Sie muss sich aus den tatsächlichen Transformatorverlusten und den Betriebsbedingungen der Station ergeben.
Bei natürlicher Belüftung ist das Prinzip einfach: Kühle Luft sollte tief einströmen, sich beim Durchströmen der Kammer erwärmen und diese möglichst hoch wieder verlassen.
Ein einfaches Prinzip bedeutet jedoch nicht einen einfachen Plan.
Die Luft wählt, ähnlich wie ein Mensch nach acht Stunden auf der Baustelle, den einfachsten Weg. Wenn die Gitter falsch angeordnet sind, kann sie vom Einlass direkt zum Auslass strömen und den Transformator umgehen. In der Zeichnung sieht dann alles korrekt aus, die Luft zirkuliert tatsächlich, nur nicht unbedingt dort, wo sie gebraucht wird.
Man muss auch auf die wirksame Fläche der Öffnungen achten, nicht nur auf ihre äußeren Abmessungen. Ein Gitter mit einer Fläche von einem Quadratmeter bietet nicht automatisch einen Quadratmeter freien Strömungsquerschnitt. Lamellen, Insektenschutzgitter, Filter und Schalldämpfer können den tatsächlichen Querschnitt so stark reduzieren, dass eine stattliche Öffnung wie das energetische Äquivalent des Atmens durch einen Strohhalm wirkt.
Eine Rolle spielen der Strömungswiderstand, der Höhenunterschied zwischen Ein- und Auslass, der Schutz vor Wasser, der Wind und die zu erwartende Temperaturdifferenz. Je mehr Elemente den Durchfluss behindern, desto größer kann die erforderliche Öffnung sein.
Reicht die natürliche Belüftung nicht aus, muss man eine Zwangsbelüftung einsetzen. Dann ist allein die Wahl des Ventilators ebenfalls noch nicht das Ende der Geschichte.
Man muss den erforderlichen Volumenstrom, die Einschalttemperatur, die Steuerungsart und das Verhalten des Systems nach einem Stromausfall festlegen.
Man sollte auch entscheiden, was bei einem Ventilatorausfall passiert. Wird ein Alarm ausgelöst? Übernimmt der zweite Ventilator seine Arbeit? Wird die Transformator-Temperatur an die Stationsautomation oder ein übergeordnetes System übermittelt?
Ein Ventilator sollte nicht das einzige sein, was den Transformator von einer Überhitzung trennt, wenn niemand weiß, ob er sich noch dreht.
Eine gut geplante Belüftung ist nicht spektakulär. Sie macht keinen Lärm um sich herum, erfordert keine Telefonate und in der Regel denkt niemand an sie.
Sie funktioniert also genau so, wie sie sollte.
Kurzschlussspannung uk%: Ein kleiner Prozentsatz, große Konsequenzen
Die Kurzschlussspannung ist einer jener Parameter, die harmlos wirken, bis man mit der Berechnung der Kurzschlussströme und der Auswahl der Niederspannungsschaltanlage beginnt.
Für einen 1250-kVA-Transformator mit einer Sekundärspannung von 400 V beträgt der Bemessungsstrom etwa 1804 A. Wenn die Kurzschlussspannung 6 % beträgt, kann man den orientierenden Kurzschlussstrom an den Transformator-Klemmen mit der Formel abschätzen:
Ik ≈ In × 100 / uk
Nach Einsetzen ergibt sich etwa:
Ik ≈ 1804 A × 100 / 6 ≈ 30 kA
Diese Berechnung ist vereinfacht, da sie nicht die vollständige Impedanz des speisenden Netzes, der Kabel, Schienen und Verbindungen berücksichtigt. Sie zeigt jedoch die Größenordnung des Problems.
Wenn die Kurzschlussspannung niedriger ist, steigt der Kurzschlussstrom. Schaltanlage, Schienen und Geräte müssen höhere thermische und dynamische Belastungen aushalten. Wenn uk% höher ist, sinkt der Kurzschlussstrom, aber die Spannungsabfälle unter Last nehmen zu, was zum Beispiel das Anlaufen großer Motoren erschweren kann.
Dieser eine Parameter beeinflusst also gleichzeitig die Wahl der Schaltanlage, der Leistungsschalter, der Schutzsysteme, die Selektivität, die Spannungsabfälle und die Möglichkeit des Parallelbetriebs von Transformatoren.
Man sollte die Kurzschlussspannung nicht einfach aus einem alten Projekt kopieren, nur weil das alte Projekt funktioniert hat.
Dass die vorherige Anlage noch nicht abgebrannt ist, ist keine Berechnungsmethode.
Schaltgruppe: Ein paar Buchstaben, die das gesamte System zum Stillstand bringen können
Bezeichnungen wie Dyn5 oder Dyn11 mögen wie ein Code wirken, den jemand geschrieben hat, der keine vollständigen Sätze verwenden wollte. In Wirklichkeit vermitteln sie wichtige Informationen über die Art der Wicklungsverbindung, die Ableitung des Sternpunkts und die Phasenverschiebung zwischen der MS- und NS-Seite.
Die Schaltgruppe beeinflusst die Art der Sternpunkterdung, die Arbeitsweise von Erdschlussschutzeinrichtungen, den Fluss der Nullkomponente und die Kompatibilität des Transformators mit der bestehenden Anlage. Sie ist auch für die Zusammenarbeit mit Wechselrichtern, Generatoren und anderen Transformatoren von Bedeutung.
Besonders vorsichtig muss man beim Parallelbetrieb vorgehen. Zwei Transformatoren gleicher Leistung und gleicher Spannung können nicht unbedingt zusammenarbeiten.
Sie müssen übereinstimmende Schaltgruppen, Übersetzungen und Phasenfolgen haben. Wichtig sind auch die Stellungen der Anzapfungen, die Werte der Kurzschlussspannung und die Impedanzcharakteristik. Wenn diese Parameter abweichen, können zwischen den Transformatoren Ausgleichsströme auftreten, und die Last wird sich nicht wie angenommen verteilen.
Transformatoren lernen die Zusammenarbeit nicht auf einer Integrationsreise.
Sie müssen sich bereits auf dem Typenschild verstehen.
Übersetzung und Anzapfungen: Das Netz hat nicht immer so viele Kilovolt, wie es versprochen hat
Die Angabe 15/0,4 kV klingt konkret, sagt aber noch nicht alles.
Man muss die tatsächlichen Spannungsbedingungen des Netzes, den erforderlichen Isolationspegel, die höchste Betriebsspannung des Geräts Um, den Stellbereich der Anzapfungen, die Anzahl der Stufen und den Wert jeder einzelnen Stufe kennen. Wichtig ist auch, bei welcher Anzapfstellung die Nennübersetzung angegeben wird und welche Spannung auf der NS-Seite bei normaler Last erwartet wird.
Bei typischen Verteilungstransformatoren wird meist ein spannungsloser Stufenschalter verwendet. Das bedeutet, dass eine Änderung der Übersetzung das Abschalten und Trennen des Transformators erfordert.
Es ist also kein Regler, der die Spannung in jeder Situation automatisch korrigiert.
Wenn die Spannung auf der MS-Seite in Zeiten intensiver Photovoltaik-Einspeisung ansteigt, kann eine falsch gewählte Übersetzung zu einer zu hohen Spannung auf der NS-Seite führen. In einem schwachen Netz und bei hoher Last kann das Problem umgekehrt sein – die Spannung beginnt zu sinken.
Die Anzapfungen ermöglichen es, die Übersetzung an die Netzverhältnisse anzupassen, aber sie reparieren kein schlecht geplantes System.
Sie sind kein magischer Drehknopf mit der Aufschrift "wird schon gut".
MS- und NS-Ableitungen: Auch Leitungen brauchen Platz
Der Transformator endet nicht mit dem Kessel und den Kühlern. Er muss noch mit der MS- und NS-Schaltanlage verbunden werden, und die Art dieser Verbindungen kann die gesamte Kammerkonfiguration völlig verändern.
Auf der MS-Seite können unter anderem Porzellan- oder Steckdurchführungen mit oberen oder seitlichen Ableitungen verwendet werden. Auf der NS-Seite können Flachklemmen, Kabel oder eine Verbindung zur Sammelschienenbrücke zum Einsatz kommen. Jede dieser Lösungen erfordert unterschiedlich viel Platz und unterschiedlichen Montagezugang.
Besonders auf der NS-Seite machen ein paar Zentimeter einen enormen Unterschied. Bei einem 1250-kVA-Transformator überschreitet der Bemessungsstrom auf der 400-V-Seite 1800 A. Bei größeren Einheiten sprechen wir bereits von mehreren tausend Ampere.
In einem solchen System kann eine Verschiebung der Klemmen den Umbau der gesamten Sammelschienenbrücke erzwingen.
Daher muss man vor der Freigabe der Stationskonstruktion die Anschlussseite für MS und NS, die Phasenfolge, die Höhe und den Abstand der Klemmen sowie die Art der Endverschlüsse kennen. Man sollte auch die Anzahl der Kabel pro Phase, ihre Biegeradien, die Art der Befestigung und den für die Verbindungen benötigten Platz berücksichtigen.
Sammelschienenverbindungen erfordern zusätzlich die Berücksichtigung elektrodynamischer Kräfte, thermischer Ausdehnung und der Kompensation von Vibrationen.
Schwere Kabel dürfen nicht wie Einkaufstaschen am Klinkenhalter an den Transformator-Durchführungen hängen. Sie müssen eine eigene Abstützung und mechanische Entlastung haben, damit sie keine Kräfte auf die Klemmen übertragen.
Man sollte auch dem Menschen so viel Platz lassen, dass er einen Drehmomentschlüssel verwenden kann, ohne die halbe Station und sein eigenes Handgelenk zu demontieren.
Erdung: "Irgendwie verbinden wir das schon" ist kein Schema
Die Erdung des Transformators und der gesamten Station muss eindeutig geplant werden.
Man muss die Art der Sternpunkterdung auf der NS-Seite, die Verbindung des Kessels oder der Transformator-Konstruktion mit der Haupterdungsschiene, die Erdung der Kabelschirme und die Ausführung von Potentialausgleichsverbindungen festlegen. Wenn die Transformator-Konstruktion einen separaten Kern-Erdungsanschluss erfordert, muss auch dieser im Plan enthalten sein.
Das ist kein Montagedetail.
Die Art der Erdung beeinflusst die Arbeitsweise der Schutzsysteme, die Werte der Ströme bei Erdfehlern und das Verhalten des gesamten Systems in Störfällen. Besondere Aufmerksamkeit erfordern Anlagen mit Wechselrichtern, EMV-Filtern, nichtlinearen Verbrauchern, USV-Anlagen und Ersatzstromquellen.
Man muss auch klären, ob der Sternpunkt der NS-Seite herausgeführt wird und welche Belastbarkeit er haben soll. In Anlagen mit einer großen Anzahl nichtlinearer Verbraucher können im Neutralleiter erhebliche Ströme von Oberschwingungen dritter Ordnung und deren Vielfachen auftreten.
In einer solchen Situation ist der Neutralleiter kein Anhängsel zu den drei Phasen.
Und schon gar nicht ist er "die vierte Schiene, die wir später dazunehmen".
Geräusche und Vibrationen: Ein Transformator ist nicht laut, bis er neben einem Schlafzimmer steht
Jeder Transformator erzeugt Geräusche. Sie resultieren in erster Linie aus den Vorgängen im Kern und den elektromagnetischen Kräften auf die Wicklungen.
Im Freien sind sie kaum wahrnehmbar. Wird das Gerät in einem Container eingeschlossen, kann sich die Situation jedoch ändern.
Das Stationsgehäuse kann einen Teil des Schalls dämpfen, aber es kann auch Schallwellen reflektieren, bestimmte Frequenzen verstärken und wie ein Resonanzkörper wirken. Vibrationen können über den Boden auf das Fundament und von dort auf benachbarte Konstruktionsteile übertragen werden.
Daher reicht es bei Standorten in der Nähe von Häusern, Büros, Krankenhäusern oder anderen lärmempfindlichen Objekten nicht zu sagen, der Transformator sei "leise".
Man muss den garantierten Schallleistungspegel kennen, die Fundamentkonstruktion, die Art der Aufstellung des Geräts sowie den Einfluss von Ventilatoren und Lamellen beurteilen. Es ist auch sinnvoll, die Verbindungen zwischen Transformator und Schaltanlage zu analysieren.
Schwingungsdämpfer bringen wenig, wenn der Transformator mit einer starren Sammelschienenbrücke mit der Stationskonstruktion verbunden ist, die die Vibrationen wie ein professioneller Kurier weiterträgt.
Daher sollte man den Lärm als Eigenschaft der gesamten Station analysieren und nicht nur des Transformators. Das Gerät selbst mag die Anforderungen erfüllen, aber der Container, das Fundament und die Belüftung entscheiden darüber, was der Mensch auf der anderen Seite des Zauns letztendlich hört.
Auch lesen:
Wie man keine Million verbrennt? Grundsätze für den Bau einer Transformatorstation für die Schwerindustrie
Was man bei der Anfrage für einen Transformator für eine Containerstation angeben sollte
Eine gute Angebotsanfrage muss nicht 40 Seiten, fünf Anhänge und ein Siegel mit dem Adler haben.
Sie sollte jedoch genügend Informationen enthalten, damit der Transformator-Hersteller nicht raten muss, ob das Gerät eine Produktionshalle, einen PV-Park, einen Energiespeicher oder vielleicht ein kleines Kraftwerk versorgen soll, das sich hinter dem Namen "Bürogebäude" verbirgt.
Je mehr Schlüsseldaten Sie von Anfang an angeben, desto weniger Telefonate, Nachfragen und magische Wendungen wie "das kommt noch darauf an" wird es geben.
Und vor allem – desto größer ist die Chance, dass Sie ein Angebot für den Transformator erhalten, den Sie wirklich brauchen, und nicht für den, der sich am schnellsten kalkulieren ließ.
⚡ Zuerst die Elektrik, denn der Transformator lebt schließlich von der Spannung
Zunächst muss man sagen, welche Leistung benötigt wird. Der Wert in kVA oder MVA ist das Fundament der gesamten Anfrage. Ohne ihn ähnelt das Gespräch einem Restaurantbesuch und der Frage: "Was kostet das Essen?".
Die Leistung allein ist jedoch zu wenig. Benötigt werden die Spannungen auf der MS- und NS-Seite, die Frequenz und die erwartete Schaltgruppe. Diese Parameter entscheiden, mit welchem Netz der Transformator zusammenarbeiten wird und ob nach seinem Anschluss alles nach Plan läuft oder eher ein experimenteller Installations-Jazz entsteht.
Man sollte auch die Kurzschlussspannung angeben. Dieser kleine Prozentsatz hat einen sehr großen Einfluss auf die Kurzschlussströme, die Auswahl der Schutzsysteme, die Spannungsabfälle und die Zusammenarbeit mit der Schaltanlage. uk% sollte nicht aus dem letzten Projekt kopiert werden, nur weil "es dort auch 6% waren und funktioniert hat".
Ein weiterer Punkt ist der Stellbereich der Anzapfungen und die Anzahl der verfügbaren Stufen. Das Netz verhält sich nicht immer genau so wie im Einlinien-Schaltplan, daher ist es gut zu wissen, ob der Transformator eine Korrektur der Übersetzung ermöglichen sollte und in welchem Bereich.
Hinzu kommen der Isolationspegel, die geforderten Werte für Leerlauf- und Lastverluste sowie die Erwartungen an den Geräuschpegel. Dieser letzte Parameter taucht oft erst dann auf, wenn der Transformator fünf Meter von einem Büro, einem Haus oder einer Pforte entfernt zu arbeiten beginnt und jemand entdeckt, dass das "sanfte Brummen" ein eigenes akustisches Leben führt.
⚡ Dann sagen Sie, was dieser Transformator eigentlich tun wird
Zwei Transformatoren gleicher Leistung können ein völlig unterschiedliches Berufsleben haben.
Der eine versorgt das meiste Jahr ruhig die Beleuchtung, die Belüftung und ein paar Fertigungslinien. Der andere betreibt schwere Motoren, Wechselrichter, Schweißgeräte oder das PCS eines Energiespeichers, der ständig die Fließrichtung ändert. Auf dem Typenschild mögen sie ähnlich aussehen, aber ihr Alltag ist völlig anders.
Daher muss man die Art der Last und die maximale Wirkleistung beschreiben. Es ist sinnvoll, den Leistungsfaktor cosφ oder den Blindleistungsbereich anzugeben, insbesondere wenn in der Anlage Wechselrichter, Kompensation oder leistungselektronische Systeme arbeiten.
Sehr wichtig ist das Arbeitsprofil. Ein Transformator verkraftet eine konstante 24-Stunden-Last anders als kurze Spitzen und wiederum anders als regelmäßige Überlastungen. Es ist also gut zu kennzeichnen, ob er 24 Stunden, nur in einer Schicht, saisonal oder vielleicht im Sommer genau dann mehr Arbeit bekommt, wenn die Temperatur im Container an die eines Backofens erinnert.
Wenn im System Motoren vorhanden sind, sind die Anlaufströme anzugeben. Bei Wechselrichtern, Gleichrichtern, USV-Anlagen oder Ladegeräten sollte man Oberschwingungen erwähnen. Sie müssen nicht gleich eine Doktorarbeit über Energiequalität mitschicken, aber die Information über den Charakter der Last kann davor bewahren, einen Transformator für Bedingungen auszuwählen, die er in der Realität nie sehen wird.
Es ist auch sinnvoll, die Richtung des Energieflusses anzugeben. In einem klassischen Betrieb fließt die Energie vom Netz zu den Verbrauchern. In PV- und BESS-Anlagen kann sich die Situation umkehren, manchmal mehrmals täglich. Wenn ein Parallelbetrieb mit einem zweiten Transformator, Generator oder einer anderen Quelle geplant ist, sollte man auch das sofort mitteilen. Transformatoren mögen keine integrativen Überraschungen.
⚡ Der Container steht in der realen Welt, nicht in einer neutralen CAD-Umgebung
Die Umgebungsbedingungen werden oft als Add-on zur Spezifikation behandelt. Das ist ein Fehler, denn der Transformator arbeitet nicht im Katalog, sondern an einem konkreten Standort.
Man muss angeben, ob das Gerät innen oder außen installiert wird. Bei einer Containerstation bedeutet "außen" noch nicht, dass der Transformator komfortablen Zugang zu frischer Luft hat. Er kann immer noch in einer metallischen Kammer eingeschlossen sein, die mehrere Stunden am Tag die Sonne wie eine Solarpfanne einfängt.
Man sollte die minimale und maximale Umgebungstemperatur, die Höhe über dem Meeresspiegel, die Feuchtigkeit und den Staubgehalt angeben. Die Höhe ist für die Kühlung und Isolierung von Bedeutung, die Feuchtigkeit für das Kondensationsrisiko und der Staub für die Belüftung und die Sauberkeit der Isolieroberflächen.
Wenn in der Umgebung korrosive Substanzen, salzhaltige Atmosphäre, Chemikalien oder aggressive Industriestäube vorkommen, muss der Hersteller davon wissen. Eine Station bei einem Chemiebetrieb, einer Kläranlage, einem Zementwerk und einem ruhigen Logistikzentrum arbeitet nicht unter denselben Bedingungen, selbst wenn alle Projekte ein ebenso ästhetisches Deckblatt haben.
Es ist sinnvoll, die Anforderungen an die Kondensation und die Sonneneinstrahlung auf die Station anzugeben. Ein Container, der im Schatten zwischen Gebäuden steht, und ein Container, der allein auf einem offenen Platz in der prallen Sonne steht, sind zwei verschiedene Mikroklimata. Der Transformator wird den Unterschied schneller bemerken als der Nutzer.
⚡ Dann kommt die Mechanik, also der Moment, in dem die Zentimeter die Macht zurückerobern
Ein Transformator kann elektrisch perfekte Parameter haben und trotzdem für eine bestimmte Station ungeeignet sein, weil er zu breit, zu hoch, zu schwer ist oder Ableitungen auf der falschen Seite hat.
Daher sollte man in der Anfrage die maximal zulässigen Abmessungen und das Gewicht des Geräts angeben. Und es geht nicht nur um die Abmessungen des Kessels oder der Wicklungen. Man muss Kühler, Durchführungen, Zubehör, Klemmenkästen, Ventile, Halterungen und alles berücksichtigen, was in der realen Welt über das elegante Rechteck aus der Zeichnung hinausragt.
Die Richtung der MS- und NS-Ableitungen sollte ebenfalls klar angegeben werden. Das vermeidet Situationen, in denen die Schaltanlage auf der linken Seite wartet, der Transformator die Klemmen nach rechts zieht und jemand dazwischen versucht, ein Verbindungssystem zu schaffen, das an eine künstlerische Installation erinnert.
Die Art der Anschlüsse muss auf die Art der Verbindung mit der Schaltanlage abgestimmt sein. Für Kabel, Sammelschienenbrücken oder Steckdurchführungen gelten unterschiedliche Lösungen. Es ist sinnvoll, die Anforderungen an die Phasenfolge, den Klemmenabstand und die Anschlusshöhe anzugeben.
Wenn der Transformator Räder oder Kufen hat, sollten deren Abstand und Rollrichtung angegeben werden. Das ist wichtig für Führungsschienen, den Stationsboden und die Art des Einbringens des Geräts in die Kammer.
Man sollte auch den Transport beschreiben. Wird der Transformator durch die Tür geschoben, durch das Dach abgesenkt, auf Rollen eingeführt, oder wird die gesamte Station um ihn herum montiert? Die Abmessungen der Tür, die Tragfähigkeit des Bodens, der Zugang für den Kran und der Manövrierraum sind keine logistischen Details. Sie sind Teil des Projekts.
An dieser Stelle ist es auch sinnvoll, das Zubehör anzugeben: Temperaturanzeigen, Sensoren, Schutzeinrichtungen, Alarmschaltkontakte, Monitoring, Ventile, Relais, Ventilatoren, Gehäuse, Durchführungen oder andere vom Investor und der Stationsautomatisierung geforderte Elemente.
⚡ Am Ende die Dokumentation, also all das, was plötzlich alle "für gestern" brauchen
Eine gute Anfrage sollte festlegen, welche Dokumentation erwartet wird und wann sie zu liefern ist.
Die Grundlage ist die Maßzeichnung. Sie ermöglicht es dem Stationshersteller zu prüfen, ob der Transformator wirklich in die Kammer passt, ob er genügend Platz für die Anschlüsse hat und ob er sicher montiert werden kann.
Benötigt wird auch ein Datenblatt sowie eine Aufstellung der Verluste. Die Verluste sind nicht nur für die Beurteilung der Effizienz wichtig, sondern auch für die Berechnung der Belüftung und der thermischen Bilanz der Kammer.
Je nach Projektphase und den Anforderungen des Investors können Prüfprotokolle, ein Muster des Typenschilds, eine Anleitung für Transport, Montage und Inbetriebnahme sowie die entsprechenden Konformitätserklärungen erforderlich sein.
Es ist auch sinnvoll, eine vollständige Liste der Ausrüstung zu fordern. Nichts verbessert die Atmosphäre auf einer Baustelle so sehr wie die Entdeckung, dass ein von einer Seite als "selbstverständlicher Standard" betrachtetes Element von der anderen als kostenpflichtige Option behandelt wurde, die niemand bestellt hat.
Es ist sehr gut, auch den Zeitplan für die Dokumentenfreigabe festzulegen. Zuerst das Datenblatt und die Zeichnung zur Freigabe, dann die Produktion, dann die Schlussdokumentation. Diese Reihenfolge erscheint logisch, aber in der Branche gibt es immer noch Projekte, bei denen die Zeichnung zur Freigabe den Kunden dann erreicht, wenn der Transformator langsam nach dem Lackieren trocknet.
⚡ Eine gute Anfrage erspart zehn nervöse Telefonate
Sie müssen nicht alle Parameter vom ersten Tag an kennen. Wenn einige Daten noch abgestimmt werden, markieren Sie das einfach in der Anfrage. Wichtig ist, dass der Hersteller weiß, welche Werte freigegeben, welche vorläufig und welche noch änderbar sind.
Die schlechteste Anfrage lautet:
"Bitte um Preis für einen Standardtransformator 1000 kVA für einen Container."
Die beste muss nicht lang sein, sollte aber das Gerät, die Arbeitsbedingungen, die mechanischen Einschränkungen und den erwarteten Dokumentationsumfang klar beschreiben.
Denn der Transformator-Hersteller kann beraten, optimieren und die richtige Lösung vorschlagen. Er sollte jedoch nicht gezwungen werden, das Projekt telepathisch anhand einer einzigen Zahl und eines Anhangs mit dem Namen "final_v7_ostateczny_poprawiony.pdf" zu rekonstruieren.
Wie wählt man einen MS-Transformator für eine Container-Transformatorstation aus? Die kürzeste Antwort
Beginnen Sie nicht mit der Frage: "Was kostet der Transformator?"
Prüfen Sie zuerst, wo er arbeiten wird, was er versorgen wird, wie er belastet wird und ob er tatsächlich in die Station passt – zusammen mit Anschlüssen, Belüftung und Servicezugang.
Ein guter Transformator muss elektrisch, mechanisch und thermisch zum Projekt passen. Am besten so, dass nach der Inbetriebnahme niemand die Investition mit Telefonaten, Umbauten und branchenüblichem Survival retten muss.
Wir danken den Planern, Ausführenden, Integratoren und Investoren, die uns rechtzeitig ins Gespräch holen. Genau dann können wir gemeinsam eine Lösung auswählen, die über Jahre ruhig und zuverlässig funktionieren wird.
⚡ Bei Energeks helfen wir bei der Auswahl von Öl- und Trockentransformatoren für vorgefertigte Transformatorstationen, Industriebetriebe, Photovoltaikanlagen und Energiespeicher. Wir analysieren nicht nur die Nennleistung, sondern auch die Netzverhältnisse, die Schaltgruppe, die Kurzschlussspannung, die Verluste, die Abmessungen, die Kühlung und das reale Lastprofil.
Wir suchen nicht den größten Transformator oder die billigste Lösung um jeden Preis. Wir suchen eine Konfiguration, die nach der Inbetriebnahme der Investition einfach ihre Arbeit erledigt – ruhig, effizient und ohne nervöse Telefonate.
Entdecken Sie das Angebot der Energeks-Transformatoren
Und wenn Sie unsere Realisierungen, technischen Ratgeber und Branchengeschichten ohne Firmentext verfolgen möchten – folgen Sie Energeks auf LinkedIn.
Sprechen wir über Ihr Projekt als Partner. Bevor der Transformator in den Container kommt und nicht erst, wenn sich herausstellt, dass der Container dazu eine eigene Meinung hat.
referenzen:
International Electrotechnical Commission, IEC 62271-202:2022 — AC prefabricated substations for rated voltages above 1 kV and up to 52 kV.
International Electrotechnical Commission, IEC 60076 series — Power transformers.
European Commission, Power Transformers — Ecodesign requirements and Tier 2 efficiency provisions.
Es gibt so einen Moment.
Der Transformator steht bereits auf seinem Fundament, das Öl ist eingefüllt, alles wirkt solide und jemand wirft halb scherzhaft ein: „Na dann, das hätten wir hinter uns.“
Das Gerät steht, die Spannung ist da, das Netz funktioniert. Auf den ersten Blick scheint das Thema erledigt.
Doch ein Öltransformator kennt das Konzept „hinter uns“ nicht.
Er beginnt erst jetzt mit seiner Arbeit.
Und er erinnert sich sehr genau, wie er aufgestellt wurde, unter welchen Bedingungen er arbeitet, wie er in den ersten Betriebsmonaten behandelt wurde und ob überhaupt jemand nach der Abnahme noch in seine Dokumentation geschaut hat.
Wenn wir über die Montageanforderungen und die Konservierung von Öltransformatoren schreiben, kehren wir nicht der Theorie wegen zur Theorie zurück.
Wir kehren zurück zu den Erfahrungen aus Investitionsprojekten, die fast immer ihren Anfang viel früher nehmen, als man denkt. Oft in Entscheidungen, die zum Zeitpunkt der Montage klein, offensichtlich oder „schon immer so gemacht“ schienen.
Dieser Artikel ist für Planer, Ausführende, Investoren und für die Instandhaltung Verantwortliche gedacht, die ruhigere Heizperioden und weniger Anrufe haben möchten, die mit den Worten beginnen „irgendwas stimmt nicht mit dem Trafo“.
Zum Start sprechen wir darüber, warum die Montage eines Transformators mehr ist als das korrekte Aufstellen auf einem Fundament.
Danach werfen wir einen Blick auf den täglichen Betrieb und darauf, was der Transformator durch sein Verhalten „sagt“, bevor es zu einem Ausfall kommt.
Zum Schluss kommen wir auf die Konservierung zurück, verstanden nicht als Prüfliste, sondern als eine Denkweise über ein Gerät, das über Jahrzehnte stabil arbeiten soll.
Lesezeit: ~10 Min.
Montage eines Öltransformators – der Moment, in dem Sie sich Ihre Zukunft schaffen oder Probleme auf Raten
Die Montage eines Öltransformators ist keine bloße "logistische Operation".
Es geht nicht nur um Entladen, Aufstellen und Unterschrift unter dem Protokoll. Es ist der Moment, in dem dieses Gerät seinen Charakter erhält. Wie ein Mensch am Beginn seiner Karriere. Entweder man hilft ihm, oder man muss ihn später durch Servicetermine schleppen. Nur dass es sich um eine kostspielige, zeitraubende Plackerei handelt.
Der Trafo zahlt alles in Form von Ausfällen zurück.
Ein lieblos erstelltes Fundament ist ein Klassiker.
Beton, ja. Bewehrung, ja. Es gab einen Plan.
Die Wasserwaage einmal angelegt, weil es eilig war. "Ist fast eben."
Und hier geht die erste rote Lampe an. Ein Öltransformator ist geduldig, aber nicht naiv. Er erinnert sich an jeden Millimeter Schiefstellung, jede Provisorium und jedes sakramentale
"Okay, wir korrigieren das später." Später kommt meist nicht.
Am Anfang sieht alles ordentlich aus. Öl eingefüllt, Tank steht, Kühlung funktioniert.
Nur dass bei minimaler Neigung das Öl im Inneren anders arbeitet, als der Hersteller es vorgesehen hat. Die Kühlung wird ungleichmäßig, die Wicklungen erhalten Bedingungen, die niemand vorhergesehen hat, und der Transformator beginnt schneller zu altern, als er müsste. Das sieht man nicht sofort. Es zeigt sich mit der Zeit. Immer mit der Zeit.
Die Belüftung ist ein weiteres Thema, das oft der Realität unterliegt.
Ein Öltransformator steht nicht gerne in einer stickigen Ecke, auch wenn er wie ein Stück soliden Eisens aussieht. Zu enge Umhausung der fabrikgefertigten Transformatorenstation, kein sinnvoller Luftstrom, falsch gewählte Abstände. Ein Klassiker. In der ersten Saison ist es ruhig. In der zweiten auch.
Und dann beginnen die Fragen, warum die Temperaturen nicht mit der Theorie übereinstimmen wollen.
Wer sehen möchte, wie sehr die Betriebsbedingungen die Spielregeln verändern können, sollte zum Thema Transformatorenstationen unter schweren industriellen Bedingungen zurückkehren:
Umgebung, Montage und Planung sind ein einziger Organismus, nicht drei separate Themen:
Wie verbrennt man nicht eine Million? Grundsätze für den Bau von Transformatorenstationen für die Schwerindustrie
Die Erdung ist eine eigene Geschichte.
"Angeschlossen ist es, der Widerstandswert stimmte, das Protokoll ist da."
Das hat jeder schon gehört.
Nur existiert die Erdung nicht für das Papier. Sie ist da, um den Transformator, die Anlage und die Menschen zu schützen. Schlecht ausgeführt, wird sie sich bei den ersten Störungen, Überspannungen oder atmosphärischen Entladungen rächen. Und wieder: nicht immer sofort. Meistens dann, wenn niemand Zeit dafür hat.
Die Montage ist keine Kostenstelle. Sie ist eine Investition. Eine Investition in die Frage, ob man in fünf Jahren ruhig schläft oder nervös die Dokumentation durchgeht und sich fragt, wer damals "das Fundament abgenommen" hat.
Betrieb eines Öltransformators – oder: Er redet die ganze Zeit, man muss nur aufhören, so zu tun, als höre man ihn nicht
Ein Öltransformator im Betrieb ist keine "graue Kiste".
Er ist kein Gerät, das entweder funktioniert oder nicht. Es redet pausenlos.
Nur nicht per E-Mail und nicht mit Alarmen, solange es wirklich nicht muss. Es redet durch Geräusch, Temperatur, Geruch und Verhalten. Das Problem ist, dass viele Menschen das für Hintergrundgeräusche halten.
Am Anfang ist alles wie im Lehrbuch.
Er arbeitet, die Spannungen stimmen, die Last liegt in der Norm. Und dann fällt der gefährlichste Satz in der Elektroenergiewirtschaft: "Er läuft, lass ihn in Ruhe." Ein Öltransformator, der diesen Satz hört, beginnt, seine Rache zu planen – nur eben in Zeitlupe.
Das erste Signal ist oft der Klang.
Ein sanftes Brummen ist normal, das weiß jeder. Aber eine Änderung im Klangcharakter ist nicht mehr normal. Ein tieferer Ton, metallisches Nachklingen, Unregelmäßigkeiten. Das ist kein "Charme des alten Netzes".
Das ist Information. Ignorierte Information.
Dann kommen die Temperaturen. Jemand wirft einen Blick auf die Anzeigen und winkt ab.
"Sommer, warm, höhere Last." Klar, kommt vor.
Aber wenn der Transformator regelmäßig wärmer arbeitet als früher, dann ist das keine Laune des Wetters. Das ist ein Signal, dass sich etwas an den Betriebsbedingungen geändert hat. Kühlung, Öl, Belüftung, Umgebung. Etwas stimmt nicht.
Der Geruch von Öl am Trafo ist ein Thema, das viele erst dann bemerken, wenn er wirklich intensiv ist.
Schade. Transformatoröl kann viel früher sehr viel sagen. Eine Veränderung des Geruchs, der Farbe, der Klarheit. Das sind Kleinigkeiten nur für jemanden, der sie nicht sehen will. Für den Transformator ist es eine vollwertige Kommunikationssprache.
Öllecks sind eines dieser Signale, die alle sehen, aber viele so tun, als sei es "nichts Besonderes". Ein Tropfen hier, leichte Feuchtigkeit an der Dichtung, eine Spur an der Ölwanne.
Der Öltransformator schreit in diesem Moment nicht. Er hebt nur die Hand und sagt ruhig, dass etwas undicht wird. Das Ignorieren solcher Kleinigkeiten ist der direkte Weg zu beschleunigter Isolationsalterung, Kühlproblemen und Kosten, die immer zum denkbar ungünstigsten Zeitpunkt auftauchen.
Daher lohnt es sich, für jeden, der verstehen will, warum Öllecks keine Kosmetik, sondern ein echtes Warnsignal sind, einen Blick in die separate Abhandlung zu diesem Thema zu werfen:
Öllecks in Transformatoren – ignorieren Sie diese Signale nicht
Dort sieht man schwarz auf weiß, dass Öl nicht ohne Grund entweicht und jede Undichtigkeit eine Information über den Zustand des Transformators ist, nicht nur über den Zustand der Dichtung.
Zum Betrieb gehören auch die Lasten.
Ein Öltransformator hält Überlastungen aus, denn dafür wurde er konstruiert.
Aber er hält sie nur kurzzeitig aus. Dauerhaft an der Leistungsgrenze zu fahren, ist kein Beweis dafür, dass "wir es mit Reserve geschafft haben". Es ist eine sehr konsequente und sehr vorhersehbare Verkürzung der Lebensdauer des Geräts.
Ein Öltransformator macht keine Überraschungen. Er ist bis zum Äußersten vorhersehbar.
Man muss nur zuhören wollen und nicht annehmen, dass, wenn die grüne Lampe leuchtet, das Thema nicht existiert.
Konservierung eines Öltransformators, oder: Warum die Rückkehr zum Anfang die Zukunft rettet
Die Konservierung hat ein miserables Image.
Sie wird mit Papierkram, Kosten und einer Pflicht assoziiert, die man immer verschieben kann. Am besten auf das nächste Quartal. Oder auf das nächste Jahr.
Dabei ist die Konservierung für einen Öltransformator die reinste Form der Vorsorge für Langlebigkeit. Ohne sie beginnt selbst das bestkonstruierte Gerät, schneller Ermüdungserscheinungen zu zeigen.
Und hier lohnt es sich, kurz zu den Grundlagen zurückzukehren.
Zum Moment der Installation und Inbetriebnahme. Denn sehr oft ist das, was wir heute ein Betriebsproblem nennen, kein neuer Ausfall oder eine Tücke des Geräts. Es ist die Folge davon, wie die Installation am Anfang ausgeführt wurde.
Ein Öltransformator ändert nicht die Regeln während des Spiels. Er setzt einfach um, was er am Anfang mitbekommen hat.
Wenn bei der Installation etwas abgekürzt wurde, wenn etwas nach Augenmaß gemacht wurde, wenn die Abnahme schnell über die Bühne ging, weil der Termin drängte – dann wird die Konservierung das früher oder später zeigen. Veränderte Temperaturen, ungewöhnliche Geräusche, schneller alterndes Öl, Kühlprobleme. Das sind keine neuen Phänomene.
Das sind die Auswirkungen früherer Entscheidungen, nur in die Länge gezogen.
Öluntersuchungen sind hier das beste Beispiel.
Das ist keine Marotte der Hersteller oder eine Normerfindung. Es ist der einfachste und günstigste Weg, in das Innere des Transformators zu schauen, ohne ihn auseinanderzunehmen. Die physikalisch-chemischen Parameter, der Gehalt an gelösten Gasen, die Feuchtigkeit des Öls sagen mehr als manche Sichtkontrolle.
Und trotzdem werden in der Praxis die Untersuchungen unregelmäßig oder nur „für die Abnahme“ durchgeführt, als ob das Öl nach Unterschrift des Protokolls aufhören würde zu arbeiten.
Dichtungen, Zubehör, elektrische Verbindungen und die Erdung altern ebenfalls.
Ein Transformator steht nicht in einem sterilen Labor. Er arbeitet unter wechselnden Bedingungen von Temperatur, Feuchtigkeit, Vibrationen und Verschmutzungen. Jede Saison trägt ihren Teil bei. Das Fehlen regelmäßiger Kontrollen bedeutet, dass kleine Probleme Zeit haben zu wachsen. Und dann sind alle überrascht, dass etwas, was kosmetisch aussah, plötzlich ein Notfallthema wird.
Daher ist die Rückkehr zur Installationsphase in dem Moment, in dem Betriebs- und Konservierungsfragen auftauchen, eines der Besten, was man tun kann.
Zu prüfen, ob das Fundament wirklich den Vorgaben entsprach, ob die Belüftung so funktioniert wie vorgesehen, ob die Erdung fachgerecht und nicht nur protokollgerecht ausgeführt wurde. Das erklärt oft mehr als weitere Stunden der Analyse aktueller Parameter.
Die konkreten Schritte, die einen realen Einfluss darauf haben, wie sich ein Transformator später im täglichen Betrieb verhält und warum manche Einheiten jahrelang ruhig arbeiten und andere viel früher anfangen, Probleme zu machen, haben wir hier beschrieben:
Installation eines Leistungstransformators – eine umfassende Checkliste
Die Einstellung ist das Wichtigste
Konservierung ist keine abzuhakende Liste oder eine durch Normen auferlegte Pflicht.
Es ist eine Denkweise, die den Transformator als ein Gerät betrachtet, das zwanzig, dreißig Jahre lang stabil arbeiten soll. Jede Untersuchung, jede Notiz und jede Inspektion verkürzt die Liste der Überraschungen.
Ein Öltransformator macht keine Überraschungen.
Er ist bis zum Äußersten vorhersehbar. Wenn sich etwas zu entwickeln beginnt, ist es sehr selten Zufall. Meistens ist es eine Antwort auf die Bedingungen, die er erhalten hat. Nur dass die Antwort verzögert kommt, dann, wenn alle längst überzeugt sind, das Thema sei längst abgeschlossen.
Wenn Sie einen ruhigen Betrieb wollen, müssen Sie ehrlich auf den Anfang schauen und regelmäßig unterwegs nach dem Rechten sehen.
Ein Öltransformator benötigt kein Lob und keine Geschenke. Er benötigt Aufmerksamkeit.
Und diese Aufmerksamkeit zahlt sich mit Zinsen zurück, meistens dann, wenn andere Feuer löschen.
Hören Sie nicht am Start auf
Ein Öltransformator ist kein Thema zum "Abhaken". Es ist ein Infrastrukturelement, das entweder jahrelang ruhig arbeitet oder regelmäßig zum denkbar ungünstigsten Zeitpunkt auf sich aufmerksam macht.
Die Montage, der Betrieb und die Konservierung eines Transformators sind nicht drei separate Welten.
Es ist eine einzige Geschichte, geschrieben ab dem Tag, an dem der Transformator auf seinem Fundament aufgestellt wurde. Jede Entscheidung am Anfang wirkt später im Hintergrund. Entweder zu Ihrem Vorteil oder gegen Sie. Ein Öltransformator macht kein Drama. Er zählt einfach Fakten zusammen.
Wenn Sie also eine Investition oder Modernisierung planen oder einfach nur Ihre Ruhe im Betrieb haben wollen, lohnt es sich, weiter zu blicken als nur auf den Kaufzeitpunkt.
Bei Energeks arbeiten wir seit Jahren mit Öltransformatoren unter realen Netz-, Industrie- und Infrastrukturbedingungen. Unser Angebot umfasst sowohl Öltransformatoren als auch Trockentransformatoren – mit Harzisolation –, die auf die konkreten Arbeitsbedingungen abgestimmt sind.
Alles in der Klasse Ecodesign Tier 2, mit vollständiger Dokumentation und Zertifikaten:
Das aktuelle Transformator-Angebot finden Sie hier.
Danke, dass Sie sich die Zeit für diesen Text genommen haben.
Wenn auch nur ein Gedanke länger bei Ihnen geblieben ist, dann hat es sich gelohnt. Und wenn Sie auf dem Laufenden bleiben möchten, lade ich Sie auf den Energeks LinkedIn-Kanal ein.
2025. Das Jahr, in dem Theorie nicht mehr ausreichte
Das Jahr 2025 brachte keinen einzigen großen Technologiesprung.
Es erschien kein Wundermaterial.
Die Physik änderte sich nicht.
Es wurde kein neues Gesetz der Elektrotechnik entdeckt.
Stattdessen geschah etwas viel weniger Spektakuläres, aber viel Schmerzhafteres.
Die Realität begann, die Annahmen zu prüfen.
Diejenigen, die jahrelang „ausreichend gut“ funktioniert hatten, ließen sich plötzlich nicht mehr verteidigen. Projekte, die aus Vorjahren übernommen wurden, liefen bereits in der Umsetzungsphase auseinander. Budgets, die laut Tabellen aufgehen sollten, begannen an Stellen zu lecken, die zuvor als sicher galten. Zeitpläne, die Standardlösungen voraussetzten, mussten mitten im Spiel korrigiert werden.
Und sehr schnell stellte sich heraus, dass der Transformator nicht mehr nur ein Hintergrundelement ist.
Im Jahr 2025 wurde der Transformator zum Gesprächsthema auf der Baustelle, im Planungsbüro und am Tisch des Investors. Er tauchte in Fragen zu Energieverlusten, zur Konformität mit Ecodesign Tier 2, zu den realen Betriebskosten, zu den Abmessungen, zur Logistik und zu Abnahmen auf. Immer häufiger nicht als Einzelproblem, sondern als ein Element, das über den Erfolg des gesamten Projekts entscheiden konnte.
Es war das Jahr, in dem die Theorie auf die Baustelle eingeladen wurde. Und nicht immer kam sie unbeschadet davon.
Dieser Text ist keine Produktzusammenfassung. Es ist eine Zusammenfassung von Erfahrungen. Es ist der Versuch, die Lehren aus einem Jahr zu ziehen, das sehr effektiv bequeme von wahren Annahmen trennte. Er ist geschrieben für Planer, Ausführende und Investoren, die nicht aus dem Gedächtnis oder mit Abkürzungen in das Jahr 2026 gehen wollen. Sondern mit mehr Ruhe und besserer Übersicht.
Denn wenn die Energiewirtschaft im Jahr 2025 etwas gelernt hat, dann dies: Nicht alles, was gestern funktioniert hat, funktioniert morgen genauso gut.
Wir haben nicht gefragt, welcher Transformator der beste ist.
Wir haben gefragt, welcher aufgehört hat, ein Problem zu sein.
Wir erstellen kein Ranking. Wir verkaufen keine Versprechungen. Wir betrachten die Spannungen, die sich 2025 zwischen Regularien, Physik und Budget offenbarten. Wir prüfen, wo Theorie und Praxis auseinandergingen und welche Entscheidungen in realen Projekten zu gewinnen begannen.
Das ist eine Geschichte über Verluste, die plötzlich Bedeutung bekamen.
Über Leistung, die aufhörte, nur eine Zahl in einer Tabelle zu sein. Über Dokumentation, die eine Investition retten oder stoppen konnte. Und darüber, warum die Frage im Jahr 2026 nicht mehr lautet „was ist das leistungsstärkste“, sondern „was gibt Vorhersehbarkeit“.
Lesezeit: ~11 Minuten
Ecodesign Tier 2 hörte auf, Theorie zu sein. Er wurde zum Filter der Realität.
Noch vor ein paar Jahren war Ecodesign Tier 2 in der Branche vor allem ein Begriff der Zukunft.
Etwas, das „kommt“, „gelten wird“, „berücksichtigt werden muss“. Im Jahr 2025 funktionierte diese Denkweise nicht mehr.
Tier 2 hörte auf, ein Eintrag in einer Richtlinie zu sein. Er wurde zu einem sehr praktischen Filter, durch den reale Projekte entweder Bestand hatten oder ausschieden.
Auf dem Papier sah alles einfach aus.
Geringere Leerlaufverluste, besserer Wirkungsgrad, Konformität mit der Vorschrift. In der Praxis zeigte das Jahr 2025, dass nicht jeder Transformator, der „fast erfüllt“, die Anforderungen im Kontext einer konkreten Installation tatsächlich erfüllt. Unterschiede von einigen Watt bei den Leerlaufverlusten, die früher ignoriert wurden, bekamen plötzlich Bedeutung. Nicht, weil sich alle urplötzlich in Effizienz verliebt hätten.
Sondern weil Energie aufhörte, ein billiger Hintergrund zu sein, und zu einem realen Kostenfaktor wurde.
In vielen Projekten legte Tier 2 alte Planungsgewohnheiten offen.
Die Auswahl eines Transformators „nach Gefühl“, basierend auf früheren Umsetzungen, war nicht mehr sicher. Lösungen, die jahrelang ohne größere Fragen abgenommen wurden, weckten im Jahr 2025 Zweifel. Es gab zusätzliche Anfragen, Präzisierungen, Korrekturen. Manchmal bereits in der Planungsphase, manchmal erst während der Umsetzung, was immer mehr schmerzt.
Das Problem lag nicht in der Vorschrift selbst.
Es lag darin, dass Tier 2 einen Konflikt mit dem tatsächlichen Betriebsprofil des Transformators erzwang. Leerlaufverluste, die früher als „fixe und vernachlässigbare“ Kosten behandelt wurden, wurden plötzlich über ein Jahr und nicht nur zum Zeitpunkt der Abnahme analysiert. Bei Installationen, in denen der Transformator die meiste Zeit mit geringer Last arbeitet, stellte sich plötzlich heraus, dass genau diese Verluste über die Wirtschaftlichkeit der Lösung entscheiden.
2025 zeigte auch, dass nicht jedes Projekt in gleichem Maße für Tier 2 bereit war.
In neuen Installationen war es einfacher, die Anforderungen von Anfang an zu berücksichtigen. Bei Modernisierungen und Erweiterungen war die Lage oft komplizierter. Platzbeschränkungen, bestehende Infrastruktur, frühere Planungsannahmen konnten mit den neuen Anforderungen auf sehr unangenehme Weise kollidieren.
Hinzu kam die Frage der Verfügbarkeit.
Im vergangenen Jahr spürte der Markt sehr deutlich, dass ein Tier-2-konformer Transformator nicht immer ein „ab-Lager“-Artikel ist. Lieferzeiten, Logistik, Lieferplanung begannen, echten Einfluss auf Investitionszeitpläne zu nehmen. Projekte, die dies nicht im Voraus berücksichtigt hatten, mussten oft Zeit in anderen Bereichen aufholen oder Termine verschieben.
Ein interessantes Phänomen war auch, wie sich die Erzählung um Tier 2 veränderte.
Die Frage „Muss man?“ verschwand und die Frage „Wie macht man es vernünftig?“ tauchte auf. Immer häufiger drehten sich Gespräche nicht mehr um die bloße Normenerfüllung, sondern um die Konsequenzen der Wahl einer bestimmten Lösung.
Wie wirkt sich das langfristig auf die Verluste aus?
Wie auf den Service?
Wie auf künftige Laständerungen?
In diesem Sinne hat Ecodesign Tier 2 der Branche einen Gefallen getan. Er hat das Leben nicht einfacher gemacht. Aber er zwang dazu, in ganzheitlichen und nicht nur formalen Kategorien zu denken. Und sehr schnell wurde klar, dass Tier 2 im Jahr 2026 kein Diskussionsthema mehr sein wird. Er wird der Ausgangspunkt sein.
Über Leerlaufverluste bei Tier 2 und ihre Auswirkungen auf konkrete Finanzkennzahlen haben wir hier geschrieben. Es lohnt sich, dieses Wissen zu nutzen:
Leerlaufverluste in Tier-2-Transformatoren. Wie berechnet man die realen Kosten?
Nennleistung vs. Nutzungsrealität
Wenn eine Annahme im Jahr 2025 besonders schmerzhaft überprüft wurde, dann war es die Überzeugung, dass die Nennleistung eines Transformators alles über ihn aussagt.
Jahrelang wurde sie als sicherer Anker behandelt. Es gibt eine Zahl. Es gibt einen Puffer. Es gibt Ruhe. Das Problem ist, dass die Realität sehr selten nach derselben Tabelle arbeitet.
Im Jahr 2025 prallten viele Projekte schmerzhaft mit der Tatsache zusammen, dass ein Transformator nicht im Vakuum arbeitet. Er arbeitet in der Zeit. In Tageszyklen. Mit Saisonalität. In einem Umfeld von Verbrauchern, die sich schneller verändert haben als die meisten Planungsannahmen.
Der klassische Fehler sah harmlos aus. "Nehmen wir einen größeren Transformator, das ist sicherer."
Oder umgekehrt. "Das Lastprofil ist eher leicht, wir können mit der Leistung runtergehen." Auf dem Papier stimmte alles. Auch in der Kalkulationstabelle. Auf der Baustelle und im Betrieb begannen die Probleme.
Überdimensionierung war im Jahr 2025 nicht mehr neutral.
Ein Transformator, der die meiste Zeit mit sehr geringer Last arbeitet, erzeugt Leerlaufverluste – unabhängig davon, ob er Leistung abgibt oder nicht. Bei steigenden Energiekosten wurde dies nicht nach einem Jahr, sondern bereits nach wenigen Monaten spürbar. Investoren, die noch vor kurzem darüber hinweggesehen hätten, begannen Fragen zu stellen. Woher kommen diese Zahlen? Warum sehen die Rechnungen nicht so aus wie angenommen.
Auf der anderen Seite traten Probleme mit Unterdimensionierung auf.
Besonders dort, wo das Lastprofil auf historischen Daten basierte, die Veränderungen auf der Verbraucherseite nicht berücksichtigten. Wärmepumpen, Elektrofahrzeug-Ladestationen, Wechselrichter, unregelmäßige Arbeitszyklen. All dies führte dazu, dass kurzzeitige Überlastungen, Anlaufströme und kurze Leistungsspitzen häufiger auftraten als vorhergesagt.
2025 sahen viele zum ersten Mal wirklich den Unterschied zwischen Nennleistung und dem tatsächlichen Verhalten des Transformators über die Zeit. Ein Transformator kann eine Leistungsreserve haben und gleichzeitig unter Bedingungen arbeiten, die eine übermäßige Erwärmung verursachen.
Er kann formal die Anforderungen erfüllen und praktisch seine Lebensdauer verkürzen. Er kann es "schaffen", aber auf Kosten von Verlusten und Betriebsstress.
Eine häufige Problemquelle war der vereinfachte Ansatz beim Lastprofil.
Die durchschnittliche Tages- oder Monatsleistung sagt wenig darüber aus, was zu bestimmten Zeitpunkten passiert.
Und genau diese Momente entscheiden darüber, wie sich der Transformator verhält. Kurze, aber intensive Lasten können mehr Schaden anrichten als ein stabiler Betrieb auf höherem Niveau.
Das Jahr 2025 zeigte auch, dass das Gespräch über die Leistung eines Transformators nicht bei der Zahl im Namen enden kann. Immer häufiger kamen Fragen nach der Art der Lasten, nach der zeitlichen Veränderlichkeit, nach den Entwicklungsplänen der Anlage auf. Planer begannen häufiger, mit Fragen zu Investoren zurückzukehren, die zuvor als unnötig galten.
Wie wird die Belastung in zwei Jahren aussehen?
Was ändert sich nach der Erweiterung?
Welche Szenarien sind realistisch und welche nur theoretisch?
All dies führte dazu, dass die Auswahl der Transformatorleistung im Jahr 2025 keine Entscheidung "auf Reserve" mehr war. Sie wurde zu einer strategischen Entscheidung. Zu einer, die nicht nur berücksichtigen muss, was heute ist, sondern auch, was morgen sehr wahrscheinlich sein wird.
Und genau deshalb fragen immer weniger Menschen, die ins Jahr 2026 gehen, welcher Transformator die höchste Leistung hat. Immer mehr fragen, welcher am besten zur tatsächlichen Nutzungsweise passt.
Und das ist ein Wandel, der einen enormen Unterschied macht.
Energieverluste hörten auf, abstrakt zu sein. Sie begannen, wirklich zu kosten.
Viele Jahre lang waren die Verluste eines Transformators eines dieser Themen, die alle kannten, aber nur wenige wirklich berechneten. Sie tauchten in der Dokumentation auf. Sie waren in den Datenblättern vermerkt. Aber in der Praxis wurden sie als Hintergrundkosten behandelt. Etwas, das "einfach da ist" und keine tiefere Aufmerksamkeit erfordert.
Das Jahr 2025 beendete diese bequeme Phase.
Als die Energiepreise aufhörten, ein stabiler Referenzpunkt zu sein, und begannen, wirklich zu schwanken, traten die Eigenverluste des Transformators aus dem Schatten.
Und sie taten dies auf sehr unangenehme Weise. Plötzlich stellte sich heraus, dass Unterschiede, die früher kosmetisch erschienen, im Jahresverlauf im Betriebsbudget spürbar wurden.
Die größte Überraschung für viele Investoren waren nicht die Lastverluste. Diese werden intuitiv mit der Gerätearbeit verbunden. Die wahre Entdeckung erwiesen sich als die Leerlaufverluste. Konstant. Unabhängig von der Belastung. Immer vorhanden, selbst wenn der Transformator die meiste Zeit nur "wartet".
In Anlagen mit ungleichmäßigem oder saisonalem Lastprofil begannen genau diese Verluste, die Hauptrolle zu spielen. Ein formal gut ausgelegter Transformator arbeitete einen großen Teil des Jahres weit entfernt vom Optimalpunkt. Und Energie verschwand. Tag für Tag. Ohne Lärm. Ohne Alarme. Ohne sichtbare Symptome, außer einer Sache, die sich nicht ignorieren lässt: der Rechnung.
Das Jahr 2025 war auch der Moment, in dem immer mehr Projekte in Bezug auf die Gesamtbetriebskosten (TCO) und nicht nur den Kaufpreis analysiert wurden. TCO hörte auf, eine modische Abkürzung zu sein. Es wurde zu einem Verteidigungswerkzeug. Investoren begannen zu fragen, wie viel ein bestimmter Transformator nicht bei der Abnahme, sondern nach fünf, zehn, fünfzehn Betriebsjahren kosten würde.
Das veränderte die Dynamik der Gespräche.
Günstigere Lösungen verloren im langfristigen Horizont. Ein Unterschied von wenigen Prozentpunkten im Wirkungsgrad, früher als Detail betrachtet, konnte in neuen Kalkulationen über die Rentabilität der gesamten Investition entscheiden. Interessanterweise fanden diese Gespräche immer häufiger nicht in der Ausschreibungsphase, sondern nach dem ersten Betriebsjahr statt, als die Daten nicht mehr theoretisch waren.
Es ist bemerkenswert, dass das Jahr 2025 mit einem deutlichen Anstieg des Energiebewusstseins auch aufseiten der Regulierungsbehörden und internationalen Institutionen zusammenfiel. Berichte zur Energieeffizienz wiesen immer häufiger darauf hin, dass Verluste in Übertragungs- und Verteilnetzen kein Randproblem, sondern ein realer Optimierungsbereich sind.
In der Praxis bedeutete dies eines: Der Transformator hörte auf, eine einmalige Ausgabe zu sein. Er wurde zu einem Element, das einen konstanten Strom von Kosten oder Einsparungen generiert. Je nachdem, wie er ausgewählt wurde. Und wie er tatsächlich arbeitet.
Dies veränderte auch die Art der Gespräche zwischen Planern und Investoren. Es gab mehr Fragen zu langfristigen Szenarien. Zu Laständerungen. Zur Flexibilität der Anlage. Ob die heute gewählte Lösung sich in einigen Jahren nicht als Ballast erweisen würde.
Auf dem Weg ins Jahr 2026 wird es immer schwieriger, das Thema Energieverluste zu ignorieren. Nicht weil es jemand verlangt. Sondern weil die Zahlen anfingen, für sich selbst zu sprechen.
Und mit solchen Daten, das ist bekannt, kann man nicht durch schöne Worte gewinnen.
Was der IEA-Bericht „Energy Efficiency 2025“ wirklich aussagt und warum das für Transformatoren wichtig ist
Der Bericht International Energy Agency – Energy Efficiency 2025 zeigt deutlich, dass Energieeffizienz aufgehört hat, ein Zusatz zur Energiewende zu sein. Sie ist zu ihrer Grundlage geworden. Und was entscheidend ist: Die IEA spricht hier nicht von futuristischen Technologien, sondern von Geräten, die bereits heute in Stromnetzen arbeiten.
Laut IEA ist das weltweite Tempo der Energieeffizienzverbesserung nach wie vor zu langsam, um die Klimaziele zu erreichen und gleichzeitig die Stabilität der Energiesysteme aufrechtzuerhalten. Die Agentur weist darauf hin, dass die globale Verbesserungsrate der Effizienz bei etwa 4 Prozent pro Jahr liegen sollte, während sie in den letzten Jahren real näher bei 2 Prozent lag. Diese Differenz schlägt sich direkt in höhere Energieverluste, höhere Betriebskosten und eine stärkere Belastung der Infrastruktur nieder.
Im Bericht wird der Aspekt der elektrischen Infrastruktur stark betont. Die IEA unterstreicht, dass die Reduzierung von Verlusten bei Übertragung und Verteilung eine der schnellsten und kosteneffektivsten Methoden zur Verbesserung der Effizienz ganzer Energiesysteme ist. Sie erfordert keine technologische Revolution, sondern die konsequente Anwendung bewährter, effizienterer Lösungen bei Geräten wie Transformatoren.
Besondere Aufmerksamkeit wird den Leerlauf- und Lastverlusten von im Dauerbetrieb arbeitenden Geräten gewidmet. Die IEA weist darauf hin, dass selbst geringe Unterschiede im Wirkungsgrad einzelner Infrastrukturkomponenten sich auf systemischer Ebene und über viele Jahre in sehr konkrete wirtschaftliche Effekte übersetzen.
Hier geht es um Einsparungen, die nicht in Prozenten, sondern in realen Energiekosten und einem reduzierten Bedarf an Energieerzeugung gemessen werden.
Der Bericht weist auch auf die Veränderung des Lastcharakters in den Netzen hin. Der wachsende Anteil erneuerbarer Energiequellen, Energiespeicher, Elektrofahrzeuge und der Wärme-Elektrifizierung führt zu einer größeren Variabilität der Energieflüsse.
In einem solchen Umfeld gewinnen Geräte mit niedrigeren Verlusten und besserem Teillastwirkungsgrad an Bedeutung, da sie nicht nur im Nennpunkt, sondern auch bei Lasten fernab des Maximums effizient arbeiten.
Die IEA betont auch den Kostenaspekt. Investitionen in Energieeffizienz gehören zu den am schnellsten amortisierenden Maßnahmen im Energiesektor.
Die Verringerung von Verlusten in elektrischen Betriebsmitteln reduziert den Bedarf an Primärenergie, senkt die Betriebskosten und verringert den Druck auf den Ausbau der Erzeugungskapazitäten. Dies ist besonders wichtig unter den Bedingungen instabiler Energiepreise, mit denen sich der Markt in den letzten Jahren konfrontiert sah.
Im praktischen Kontext sendet der IEA-Bericht ein sehr klares Signal: Die Effizienz von Infrastrukturgeräten ist keine Frage der Imagepflege oder Regulierung mehr, sondern eine systemische Entscheidung. Wie Transformatoren konstruiert und ausgewählt werden, beeinflusst direkt nicht nur die Bilanz einer einzelnen Anlage, sondern auch die Widerstandsfähigkeit und Kosten ganzer Stromnetze.
Für die Branche bedeutet dies eines. In den kommenden Jahren wird es immer schwieriger werden, die Wahl von Lösungen mit höheren Verlusten allein mit einem niedrigeren Kaufpreis zu rechtfertigen.
Energieeffizienz als zentrale Antwort der Industrie auf teurere Energie | Quelle: Internationale Energieagentur, Industrial Competitiveness Survey 2025.
Die auf einer Studie der Internationalen Energieagentur aus dem Jahr 2025 basierende Infografik zeigt, wie Industrieunternehmen auf steigende Energiekosten und Preisschwankungen reagieren. Die Ergebnisse einer unter 1.000 Befragten aus 14 Ländern durchgeführten Umfrage zeigen eindeutig, dass Energieeffizienz heute die wichtigste strategische Priorität ist, noch vor Investitionen in lokale erneuerbare Energiequellen, der Weitergabe von Kosten an Kunden oder Produktionsreduzierungen.
Der zweite Teil bestätigt, dass Maßnahmen im Bereich der Energieeffizienz die Widerstandsfähigkeit von Unternehmen gegenüber Energiepreisschwankungen tatsächlich erhöhen. Über 80 % der Befragten bewerten ihren Einfluss als kritisch, stark oder moderat, und nur 7 % stellen keinerlei Effekt fest. Diese Daten zeigen, dass die Modernisierung der elektrischen Infrastruktur, die Reduzierung von Verlusten und ein verbessertes Energiemanagement sich direkt in stabile Betriebskosten und die Betriebskontinuität von Anlagen übersetzen.
Die Schlussfolgerungen der IEA-Studie zeigen deutlich, dass Energieeffizienz im Jahr 2025 aufgehört hat, ein Umwelt-Add-on zu sein, und zu einem der zentralen Werkzeuge für den Aufbau von Industriekonkurrenzfähigkeit und Resilienz gegenüber Energiekrisen geworden ist.
Abmessungen, Logistik und Montage. Scheinbare Details, die oft wehtaten.
Wenn es im Jahr 2025 etwas gab, das regelmäßig Zeitpläne über den Haufen warf, dann waren es nicht spektakuläre Ausfälle. Es waren die Details. Die Maße. Das Gewicht. Der verfügbare Platz. Die Reihenfolge der Arbeiten. Dinge, die in der Planungsphase offensichtlich erscheinen, in der realen Welt aber den gesamten Prozess dominieren können.
Der Transformator wurde lange als ein Element behandelt, das sich „irgendwie einfügen lässt“. In der Praxis zeigte das Jahr 2025, dass diese Annahme immer weniger zutrifft. Besonders dort, wo es um fabrikgefertigte Transformatorenstationen, die Modernisierung bestehender Anlagen oder Investitionen in dicht bebauten Gebieten geht.
Der erste Reibungspunkt erwies sich als die Abmessungen.
Unterschiede von wenigen Zentimetern in Breite oder Höhe, die im Datenblatt keine Emotionen wecken, bedeuteten auf der Baustelle oft eine Änderung des Aufstellungskonzepts. Im Jahr 2025 mussten viele Projekte schmerzhaft erfahren, dass eine für einen „Standardtransformator“ ausgelegte Station nicht immer mit dem tatsächlich verfügbaren Gerät zum gewünschten Zeitpunkt kompatibel ist.
Das zweite Problem war das Gewicht.
Der Transport eines Transformators war keine einfache logistische Operation mehr.
Beschränkungen der Tragfähigkeit lokaler Straßen, der Zugang zur Baustelle, die Verfügbarkeit eines Krans mit bestimmten Parametern. All dies begann früher eine Rolle zu spielen als je zuvor. Projekte, die diese Aspekte in der Planungsphase nicht berücksichtigt hatten, mussten dies am Ende oft mit Nerven wieder wettmachen.
Im Jahr 2025 kam es immer häufiger vor, dass ein Transformator fertig war, aber eine sichere Montage gemäß dem ursprünglichen Zeitplan physisch nicht möglich war. Zusätzliche Stillstandtage. Zusätzliche Kosten. Zusätzliche Verhandlungen. Und die Frage, die zu spät kam: Musste das wirklich sein?
Der dritte Aspekt ist Service und Zugänglichkeit nach der Inbetriebnahme.
Immer mehr Menschen dachten nicht nur darüber nach, wie der Transformator einzubauen ist, sondern auch, wie man in fünf oder zehn Jahren an ihn herankommt.
Im Jahr 2025 gab es mehr Fragen zu Serviceabständen, der Möglichkeit eines sicheren Demontages von Teilen, dem Zugang zu Kontrollpunkten. Das ist kein Thema, das in einer Verkaufspräsentation beeindruckt. Aber es ist ein Thema, das im Betrieb sehr konsequent wiederkehrt.
Ein interessantes Phänomen war auch, dass im Jahr 2025 immer mehr logistische Probleme als systemisches Element und nicht als Einzelfall betrachtet wurden.
Internationale Berichte über die Umsetzung von Infrastrukturinvestitionen zeigen deutlich, dass eine Unterschätzung von Logistik und Integration technischer Komponenten eine der Hauptursachen für Verzögerungen und Kostensteigerungen ist.
In einem Bericht von McKinsey zur Produktivität im Infrastrukturbau wurde festgestellt, dass mangelnde Koordination zwischen Planung und den realen Montagemöglichkeiten eine der häufigsten Quellen für Zeit- und Geldverluste bei Energieinvestitionen ist.
In der Praxis des Jahres 2025 bedeutete dies einen Wechsel der Herangehensweise.
Planer begannen häufiger, nach Dingen zu fragen, die zuvor als selbstverständlich galten. Ausführende bezogen Logistik früher in die Planung ein. Investoren begannen zu verstehen, dass Kompaktheit und planbare Montage kein Luxus, sondern eine reale Kosteneinsparung sind.
Abmessungen hörten auf, ein sekundärer Parameter zu sein. Sie wurden zu einem Auswahlkriterium.
Nicht, weil sich plötzlich jemand für kleinere Geräte begeisterte.
Sondern weil der Markt im Jahr 2025 sehr deutlich sah, was eine Fehlanpassung kostet.
Auf dem Weg ins Jahr 2026 wird es immer schwieriger, über einen Transformator unabhängig von seinem Einsatzort nachzudenken. Die physische Realität ist in die Planungsgespräche zurückgekehrt.
Und sie wird dort wohl länger bleiben.
Dokumentation, Wiederholbarkeit und Gelassenheit bei Abnahmen
Wenn im Jahr 2025 etwas eine technisch fertige Investition stoppen konnte, dann war es nicht ein Leistungsmangel oder ein Geräteausfall. Es war die Dokumentation. Oder genauer gesagt: ihr Fehlen, ihre Mehrdeutigkeit oder die Diskrepanz zwischen dem, was auf dem Papier stand, und dem, was tatsächlich auf der Baustelle stand.
Jahrelang wurden Dokumente als Formalität behandelt, die abzuhaken war.
Etwas, das „da sein muss“, aber nicht unbedingt besondere Aufmerksamkeit erfordert. Im Jahr 2025 funktionierte diese Denkweise nicht mehr. Verteilnetzbetreiber, Prüfer und Investoren begannen, Papiere nicht als Anhang, sondern als Nachweis der Konsistenz des gesamten Projekts zu betrachten.
Das häufigste Problem war nicht das völlige Fehlen von Dokumenten. Sie waren da. Aber sie waren inkonsistent. Erklärungen, die nicht ganz der tatsächlichen Ausführung entsprachen. Technische Datenblätter, die zum Zeitpunkt der Bestellung aktuell waren, aber nicht unbedingt zum Zeitpunkt der Abnahme. Bedienungsanleitungen, die eher einer allgemeinen Produktbeschreibung als einer echten Unterstützung für den Nutzer glichen.
Im Jahr 2025 gab es immer häufiger Fragen, die zuvor selten gestellt wurden.
Erfüllt dieser Transformator wirklich die Anforderungen des jeweiligen Netzbetreibers?
Entsprechen die in der Dokumentation eingetragenen Parameter dem gelieferten Gerät?
Hat der Hersteller Betriebsszenarien berücksichtigt, die heute die Norm und nicht die Ausnahme sind?
Ein besonders sensibler Punkt erwies sich als die Wiederholbarkeit. Serienmäßig realisierte Projekte an verschiedenen Standorten bekamen schmerzhaft die Unterschiede zwischen aufeinanderfolgenden Lieferungen zu spüren.
Das gleiche Transformator-Modell, aber kleine Ausführungsunterschiede. Eine andere Anordnung der Komponenten. Eine andere Dokumentation. Für den Betrieb ist das kein Detail. Es ist eine Quelle unnötiger Fragen, von Risiken und Ärger.
Viele Ausführende gaben offen zu, dass die größte Erleichterung bei Abnahmen im Jahr 2025 einfach darin bestand, wenn die Dokumentation einfach stimmte. Ohne Erklärungen. Ohne „das ist ähnlich“. Ohne handschriftliche Ergänzungen. Die Konsistenz zwischen Planung, Ausführung und Papier begann, als technischer Wert und nicht als Verwaltungsakt betrachtet zu werden.
Auch Betriebsdokumente gewannen zunehmend an Bedeutung.
Anleitungen, die dem Nutzer tatsächlich helfen zu verstehen, wie der Transformator arbeitet, wann zu reagieren ist und worauf zu achten ist. In einer Welt, in der technische Teams zunehmend belastet sind, wurden Klarheit und Lesbarkeit der Dokumentation kein Luxus mehr. Sie wurden zu einem Sicherheitselement.
Dieser Trend ist kein Zufall.
Laut Berichten internationaler Institutionen, die sich mit der Sicherheit technischer Infrastruktur befassen, sind Kommunikationsfehler und das Fehlen eindeutiger technischer Informationen eine der Hauptursachen für Betriebsprobleme. In Studien zur Zuverlässigkeit kritischer Infrastruktur wird ausdrücklich darauf hingewiesen, dass die Standardisierung von Dokumentation und Verfahren das Risiko von Ausfällen und ungeplanten Eingriffen erheblich verringert (Quelle: Berichte internationaler Infrastruktur- und Sicherheitsgremien, z.B. ENISA, IEEE).
In der Praxis des Jahres 2025 bedeutete dies eine Verlagerung der Schwerpunkte.
Immer häufiger wurden Lösungen gewählt, die vielleicht nicht die spektakulärsten, aber vorhersehbar waren. Solche, die bei der nächsten Abnahme nicht überraschten. Solche, die sich leicht vergleichen, warten und in bestehende Verfahren integrieren ließen.
Die Dokumentation hörte auf, ein Anhang zu sein. Sie wurde zu einem Teil der Infrastruktur. Und die Gelassenheit bei Abnahmen, die daraus resultiert, erwies sich als einer der am meisten unterschätzten Vorteile eines gut gewählten Transformators.
Was nach alledem für 2026 wählen und warum Gelassenheit zur neuen Währung geworden ist
Nach einem Jahr wie 2025 liegt die Versuchung natürlich nahe, direkt zu fragen. Da so viele Dinge auseinandergelaufen sind, da Theorie durch Praxis überprüft wurde, da Details sich als entscheidend erwiesen haben – welchen Transformator soll man dann für 2026 wählen?
Und hier lohnt es sich, einen Moment innezuhalten.
Denn die größte Erkenntnis der letzten zwölf Monate ist nicht, dass der Markt etwas Neues braucht. Die größte Erkenntnis ist, dass der Markt etwas Vorhersehbares braucht. Lösungen, die nicht zum falschen Zeitpunkt überraschen. Die nicht nur in die Dokumentation, sondern auch in die Station, den Zeitplan und das Budget passen. Die mit Vorschriften nicht am Rande der Toleranz, sondern mit echter Sicherheitsmarge konform sind.
In diesem Sinne ist die Wahl eines Transformators für 2026 immer seltener eine Wahl des „technisch Besten“. Immer häufiger ist es die Wahl des im Kontext des Gesamtsystems Vernünftigsten. Energieverluste. Lastprofil. Logistik. Dokumentation. Abnahmen. Betrieb in 5, 10, 20… Jahren.
Daher führen die Lehren aus 2025 natürlich zu Lösungen wie MarkoEco und Teo Eco Tier 2 im Angebot von Energeks.
Nicht weil sie die spektakulärsten sind.
Nicht weil „man es so machen muss“.
Sondern weil sie genau auf die Probleme antworten, die dieses Jahr offengelegt hat.
Erfüllung der Ecodesign Tier 2-Anforderungen ohne interpretatorische Grauzonen. Geringe Leerlaufverluste dort, wo der Transformator die meiste Zeit außerhalb der Nennlast arbeitet. Vorhersehbare Abmessungen und eine Ausführung, die den Anforderungen der Verteilnetzbetreiber entspricht, sowie eine Dokumentation, die bei der Abnahme keine Erklärungen erfordert. Das ist keine Geschichte über ein einzelnes Produkt.
Es ist eine Geschichte über die Herangehensweise.
Darüber, dass nach 2025 immer weniger Menschen improvisieren wollen. Immer mehr wollen wissen, dass eine heute getroffene Entscheidung nicht in zwei Jahren als Problem zurückkommt.
Diese gesamte Analyse, vom ersten bis zum letzten Abschnitt, basiert auf einer sehr einfachen Annahme: zuhören und auf die tatsächlichen Bedürfnisse des Marktes reagieren.
Zum Schluss möchten wir eines sagen: Danke.
Für die Gespräche auf den Baustellen.
Für die schwierigen Fragen in den Projekten.
Für den Austausch von Beobachtungen und Wissen.
Für die Anmerkungen, die manchmal wehtun, aber immer lehren.
Und dafür, dass wir über die Energiewirtschaft immer seltener nur in Kategorien von Leistung, sondern von Verantwortung und langfristigen Konsequenzen denken.
Ein neues Jahr in der Energiewirtschaft ist selten ruhig. Und das ist gut so.
Wir wünschen Ihnen für 2026 nicht weniger Herausforderungen, denn sie treiben die Entwicklung voran, sondern mehr Vorhersehbarkeit dort, wo sie zählt.
Weniger Feuerlöschen.
Mehr Entscheidungen, die sich im Nachhinein bewähren.
Wenn Ihnen diese Themen am Herzen liegen, laden wir Sie in unsere LinkedIn-Community ein.
Wir teilen dort Markterfahrungen, Erkenntnisse aus der Projektumsetzung und Gespräche, die üblicherweise nicht in Produktbroschüren passen – für Menschen, die weiter sehen wollen als bis zur nächsten Abnahme.
2026 kommt schnell. Gehen wir mit Energie, die für Sie arbeitet, hinein!
Quellen:
Cover Photo: Juan Soler Campello/pexels
International Energy Agency (IEA) - Energy Efficiency 2025
McKinsey Global Institute - Reinventing construction through a productivity revolution
Wenn Sie neben einer Transformatorenstation stehen und ein sanftes Brummen hören, ist es schwer zu glauben, dass in diesem Metallgehäuse das Leben des Stromnetzes pulsiert.
Und doch tragen die meisten von uns seit ihrer Kindheit dieselbe Neugier in sich: dieselbe, die uns dazu brachte, nachzuschauen, was sich in einem Golfball, einem Tischtennisball oder einem Tennisball befindet.
Wer nicht versucht hat, ihn zu durchbohren, aufzuschneiden oder aufzureißen, um zu sehen, wie die „Innenwelt“ aussieht, der werfe den ersten Schmelzsicherung ;-)
Ein Transformator funktioniert genau nach diesem archetypischen Impuls: dem Wunsch, dorthin zu schauen, wo wir normalerweise nicht hineinsehen.
Im Inneren eines Transformators geschieht etwas Faszinierendes. Der Strom verwandelt sich wie in einem alchimistischen Prozess, und sein Herz wird von Öl mit nahezu laborreinen Parametern gekühlt.
Was genau verbirgt sich unter dem Stahldeckel?
Und warum funktioniert diese Konstruktion über Jahrzehnte hinweg ununterbrochen, trotz extremer Temperaturen, Vibrationen und Spannungen von Tausenden Volt?
Bei Energeks arbeiten wir täglich mit Mittelspannungstransformatoren – von der Planung und Prüfung bis zur Umsetzung vor Ort. Wir wissen, dass das Verständnis des Inneren eines Transformators nicht nur eine Frage der Neugier ist, sondern auch der Sicherheit, Effizienz und Normkonformität.
Dieser Artikel richtet sich an Ausführende, Investoren, Planer und Technikbegeisterte, die ohne Stromschlagrisiko einen Blick ins Innere werfen möchten.
Nach der Lektüre werden Sie wissen:
Aus welchen Schlüsselkomponenten ein Öltransformator besteht,
Welche Rolle das Öl spielt und wie es mit dem Magnetkreis zusammenwirkt,
Worin sich die Konstruktion eines hermetischen Transformators von einem mit Konservator unterscheidet,
Welche Konstruktionsfehler seine Lebensdauer am häufigsten verkürzen.
Am Ende erwartet Sie ein Bonus: eine Liste von 5 Betriebsfehlern, die sogar den bestgeplanten Transformator zerstören können.
Lesezeit: ca. 7 Minuten
Der magnetische Kern – das eiserne Herz des Transformators
Wenn Sie einen Öltransformator von außen betrachten, sehen Sie ein robustes Stahlgehäuse, oft eingebettet in die Betonummantelung einer fabrikgefertigten Station. Doch das wahre Leben dieses Geräts spielt sich im Inneren ab – dort, wo sein eisernes Herz schlägt: der magnetische Kern. Ohne ihn wäre der Transformator wie ein Körper ohne Kreislaufsystem – er hätte keine Möglichkeit, die Energie von der Primär- auf die Sekundärwicklung zu übertragen.
Um zu verstehen, wie das funktioniert, muss man kurz zu den Grundlagen der Physik zurückkehren. Ein Transformator „überträgt“ den Strom nicht direkt zwischen den Wicklungen. Stattdessen nutzt er das Phänomen der elektromagnetischen Induktion. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er ein sich änderndes Magnetfeld, das wiederum eine Spannung in der Sekundärwicklung induziert. Und all dies geschieht dank des Kerns – dem Element, das diesen magnetischen Fluss leitet und bündelt, wie eine gut ausgebaute Autobahn für das elektromagnetische Feld.
Woraus besteht der Kern eines Öltransformators?
Nicht aus „Eisen“, wie umgangssprachlich oft gesagt wird, sondern aus Elektroblechen – dünnen, präzisionsgewalzten Bahnen aus Siliziumstahl mit geringen magnetischen Verlusten.
Dies ist ein ganz besonderes Material. Jedes Blech ist mit einer Isolierung beschichtet, um die Bildung von Wirbelströmen zu minimieren, die den Transformator in eine unerwünschte Heizung verwandeln könnten.
Die Dicke eines Blechs beträgt typischerweise 0,23–0,30 mm – etwa so viel wie ein Blatt Technikpapier.
Die Bleche werden schichtweise gestapelt, ähnlich den Seiten eines Energie-Buchs, und zu Paketen zusammengefasst. Dies ist der sogenannte lamellierte Kern. Je dünner die Bleche und je höher ihre Qualität, desto geringer sind die Leerlaufverluste – also die Energie, die der Transformator allein dafür verbraucht, „eingeschaltet“ zu sein, selbst ohne Last.
In Öltransformatoren werden hauptsächlich zwei Kerntypen verwendet:
Säulenkerne, bei denen die Wicklungen um die vertikalen Säulen des Kerns gewickelt sind,
Mantelkerne, seltener in der Mittelspannungs-Energietechnik anzutreffen, bei denen die Wicklungen den Kern umgeben.
Säulenkerne haben den Vorteil, dass sie kompakter sind und Wärme besser abführen – ideal für die Zusammenarbeit mit dem Kühlöl.
Wie sieht die Montage des Kerns in der Praxis aus?
Hier endet die Theorie und die wahre Handwerkskunst beginnt. Der Kern eines Transformators darf keine Lücken oder Luftspalte aufweisen, denn jede solche Mikrolücke ist eine potenzielle Quelle für Verluste und Geräusche. Daher werden die Bleche mit chirurgischer Präzision gestapelt. In großen Produktionsstätten setzt man Roboter und Pressen für das automatische Stapeln der Pakete ein, aber bei kleineren Mittelspannungstransformatoren ist buchstäblich noch die Handarbeit des Menschen zu sehen.
Die Bleche werden überlappend gestapelt, in der sogenannten Step-Lap-Technik, die die Verluste an den Stoßstellen reduziert und das charakteristische Brummen verringert. Dieses Brummen, das Sie hören, wenn Sie an einer Station stehen, sind genau diese Mikrovibrationen der Bleche unter dem Einfluss des wechselnden Magnetfelds. Für manche ist es der Klang von Ruhe und Netzstabilität, für andere ein Signal, dass „der Trafo ordnungsgemäß arbeitet“.
Welche Bedeutung hat die Kornorientierung?
Dies ist ein Begriff, der wie aus einem Metallurgiekurs klingt, aber von enormer Bedeutung für die Effizienz des Transformators ist.
Siliziumstahl kann ungeordnet (non-oriented, NO) oder kornorientiert (grain-oriented, GO) sein.
Letzterer hat eine Kristallstruktur, die in einer Richtung ausgerichtet ist, was die Leitung des magnetischen Flusses erleichtert.
Der Effekt? Geringere Verluste und leisere Arbeit. Ein Transformator mit einem Kern aus kornorientierten Blechen kann bis zu 30–40 % niedrigere Leerlaufverluste im Vergleich zu älteren Konstruktionen aufweisen.
In der Praxis bedeutet dies Dutzende von Megawattstunden an eingesparter Energie während der gesamten Lebensdauer des Geräts.
Was Sie hier sehen, ist der Moment, in dem der Ölgigant beinahe bis auf die Knochen entblößt ist und seine kupfernen Muskeln ohne jeden Anflug von Scham zeigt: Die Kupferwicklungen glänzen wie lackierte Felgen, die Isolierung liegt akkurat wie eine perfekte Frisur vom Barbier, und der Kern dient als solides Rückgrat der gesamten Konstruktion. Man sieht, wie viel Präzision, Handwerkskunst und Qualitätsbesessenheit in dieser Arbeit stecken
Öl trifft auf Eisen – oder wie der Kern mit der Kühlung zusammenarbeitet
Der Kern ist vollständig in Transformatoröl eingetaucht, das eine doppelte Funktion erfüllt: Es isoliert und kühlt. Die durch magnetische Verluste und Wirbelströme entstehende Wärme wird vom Öl aufgenommen und an die Wände des Kessels übertragen, wo sie abgestrahlt wird. In modernen Transformatoren werden Systeme mit erzwungenem Ölumlauf eingesetzt, was eine höhere Einzelleistung ohne Überhitzung des Kerns ermöglicht.
Warum ist das alles wichtig?
Weil der Kern nicht nur ein metallenes Skelett ist – er ist der Ausgangspunkt für die gesamte Effizienz des Transformators. Von seiner Qualität hängen ab:
das Niveau der Leerlaufverluste (also die Energiekosten, die das Netz ohne Last "schluckt"),
Geräusch- und Vibrationspegel,
die Betriebstemperatur und die Haltbarkeit der Isolierung,
und folglich – die Lebensdauer des Transformators.
Wie Ingenieure in den Montagehallen sagen:
„Ein schlechter Kern verbraucht das beste Öl, die besten Wicklungen und das beste Design.“
Deshalb durchläuft der Kern eines Transformators, bevor er zur Station gelangt, Tests auf Induktivität, Verluste und magnetische Permeabilität.
Das sind Untersuchungen, die entscheiden, ob das eiserne Herz in den kommenden Jahrzehnten im gleichmäßigen Rhythmus schlagen wird.
Wicklungen, die Spannung in nutzbare Energie verwandeln
In der Welt der Transformatoren sind die Wicklungen wie die Muskeln eines Bodybuilders.
Sie glänzen nicht wie das lackierte Gehäuse, sie brummen nicht so deutlich wie der Kern, aber sie verrichten die schwerste Arbeit.
Sie wandeln die Spannung um, stabilisieren den Energiefluss und tun dies mit einer Präzision, die geradezu nach einem Vergleich mit Meistern der Kampfkunst verlangt: minimale Bewegung, maximale Wirkung.
In einem Öltransformator gibt es zwei Haupttypen von Wicklungen.
Die Primärwicklung, die die hohe Spannung wie ein Wächter am Tor des Kraftwerks empfängt,
und die Sekundärwicklung, die am Ausgang den Strom in einer für das Netz verträglichen Form abgibt.
Kupfer – oder Aluminium – bilden mehrfach gewickelte, makellos gerade Lagen, die ein wenig an perfekt geschichtetes Blätterteig erinnern.
Jede Lage hat ihre Isolierung.
Jede Windung muss an ihrem Platz sein.
Jeder Millimeter zählt, denn wir sprechen hier von elektrischen Feldern, die in der Lage sind, Spannungen zu erzeugen, die einen einfachen Montagefehler in Sekundenschnelle in einen Brand, eine Ölblockade oder einen Durchschlag verwandeln können, den niemand sehen möchte.
Die Wicklungen in Öltransformatoren sind auch das Element, das den Charakter des Herstellers am meisten verrät.
Ein einziger Blick auf die Geometrie, das Kühlsystem und die Art der Leitungsführung reicht aus, damit ein erfahrener Ingenieur beurteilen kann, ob es sich um Handwerkskunst der ersten Liga oder um ein Budget-Experiment handelt, das besser nicht in die Nähe einer Mittelspannungsschaltanlage gelangen sollte.
Die Linienführung der Wicklung spricht die Wahrheit. Entweder ist sie sauber, einheitlich und perfekt gewickelt, oder sie schreit, dass etwas zu schnell ging.
Es ist wichtig zu bedenken, dass Wicklungen bei Temperaturen arbeiten können, die über hundert Grad Celsius liegen. Das Öl kühlt, aber die Physik lässt sich nicht betrügen.
Daher sind die Isoliermaterialien so wichtig – in der Regel ölimprägnierter Elektroisolierpapier, das gleichzeitig wie eine Decke und eine Barriere wirkt.
Je besser das Papier imprägniert und je gleichmäßiger die Lagen angeordnet sind, desto länger wird der Trafo ohne Murren arbeiten. Mikrolücken, überhitztes Kupfer, eine falsch gewählte Isolationsklasse – all das verkürzt die Lebensdauer des Transformators wie schlaflose Nächte die Lebensdauer eines Menschen.
Genau hier geschieht die ganze Magie der Spannungswandlung.
Im Kern entsteht ein wechselndes Magnetfeld, das eine Spannung in der Sekundärwicklung induziert.
Es ist wie ein Dialog, den man nicht hört, dessen Auswirkungen man aber sieht – in Form von nutzbarer Energie, die Häuser, Pumpen, Fabriken, Energiespeicher und den Rest der Infrastruktur erreicht, die wir als selbstverständlich hinnehmen.
Gut konstruierte Wicklungen sind auch eine Garantie für Stabilität bei Kurzschlüssen und Überlastungen. Ein Transformator, der „kupferhart“ ist, hält mehr aus, weil seine Wicklungen bei kritischen Momenten nicht kollabieren, sich nicht verschieben und nicht reißen.
Der Unterschied zwischen einem soliden und einem schwachen Trafo zeigt sich oft erst nach dem ersten Kurzschluss – und dann gibt es keine Diskussion mehr darüber, welches Kupfer „das richtige“ war.
Zum Schluss lohnt es sich festzuhalten, dass Wicklungen ihren subtilen Charme haben. In ihnen liegt eine gewisse geometrische Ästhetik, Ordnung, Rhythmus. Ein Transformator mit solchen Wicklungen wird sich mit Jahren ruhiger Arbeit revanchieren. Es ist eine dieser Beziehungen, bei der Präzision wirklich wichtig ist.
Wenn Sie sehen möchten, wie diese Wicklungen Schritt für Schritt entstehen, werfen Sie einen Blick in unseren Artikel:
Wie ein Transformator entsteht: 10 Schritte der Öltransformator-Produktion
Das ist eine hervorragende Ergänzung zu diesem Abschnitt, denn es zeigt den gesamten Prozess, vom ersten Blech über das Wickeln des Kupfers bis hin zu den finalen Prüfungen und der Montage. Ein idealer Abschluss des Themas.
Isolieröl – der unsichtbare Wächter der Temperatur
Wenn der Transformator ein lebender Organismus wäre, wäre das Isolieröl sein Blut.
Eine leise, fleißige Substanz, die keine Aufmerksamkeit einfordert, nicht glänzt, nicht spektakulär riecht, aber eine so wichtige Arbeit verrichtet, dass ohne sie das gesamte System wie ein Kartenhaus in sich zusammenfallen würde.
Dieses Isolieröl steht an der Grenze zwischen einem ruhigen Betrieb und einer Katastrophe, die Betreiber lieber nur in Schulungen sehen.
Transformatoröl erfüllt zwei Hauptfunktionen:
Erstens isoliert es – hält Spannungen so effektiv voneinander fern, als würde es ein unsichtbares Schutznetz zwischen den Leitern aufspannen.
Zweitens kühlt es, und zwar buchstäblich jedes Element, das Wärme erzeugt.
Kupfer (oder Aluminium) und der Kern neigen dazu, die Atmosphäre um sie herum zu erhitzen. Das Öl nimmt diese Wärme auf, transportiert sie zu den Wänden des Kessels und gibt sie an die Umgebung ab. Ohne es wäre der Transformator einem Konvektionsofen nicht unähnlich, nur deutlich weniger angenehm.
Am Markt dominieren zwei Hauptkategorien von Öl:
Die erste sind Mineralöle, die Klassiker der Energiewirtschaft. Stabil, vorhersehbar, kostengünstig, mit gut erforschter Charakteristik.
Die zweite sind Esteröle. Sie werden von Planern von Stationen und Photovoltaikanlagen immer häufiger gewählt, da sie biologisch abbaubar sind und einen höheren Flammpunkt haben. In der Praxis bedeutet dies eine zusätzliche Sicherheitsmarge.
Für viele Investoren zählt auch, dass Esteröle besser in das Isolierpapier eindringen, was dessen Alterung verlangsamt.
Die Betriebstemperatur eines Transformators ist ein komplexes Puzzle. Jedes Grad mehr führt zu einer schnelleren Alterung der Zelluloseisolierung. Und es ist die Isolierung, nicht das Kupfer, die über die Lebensdauer des gesamten Geräts entscheidet. Daher ist ein gutes Öl keine Marotte. Es ist eine Investition in Jahrzehnte stabilen Betriebs.
Zu viel Feuchtigkeit im Öl, Verunreinigungen oder chemischer Abbau können zu etwas führen, was in der Energiewirtschaft kurz und direkt als Ärger bezeichnet wird.
Interessant ist, dass Transformatoröl über Jahre hinweg seine eigene Chronik des Gerätelebens führt. Jeder mikroskopische chemische Defekt hinterlässt eine Spur darin.
Daher ist die DGA (Analyse gelöster Gase) wie das Lesen eines Logbuchs. Aus den Ausdrucken kann man ablesen, ob es im Transformator zu Spurenbildung, punktueller Überhitzung, langsamer Isolationsdegradation oder den Anfängen thermischer Prozesse kommt, die eine Reaktion erfordern. Ein erfahrener Diagnostiker kann mehr Informationen aus dieser Probe ziehen als ein Arzt aus einem Lungenröntgen.
Transformatoröl arbeitet auch als Stoßdämpfer.
Es absorbiert Vibrationen, schützt die Wicklungen vor Verschiebung und sichert das System bei Kurzschlüssen. In hermetischen Transformatoren hat das Öl seine Ruhe, da das gesamte System geschlossen ist. In Konstruktionen mit Ölkonservator "atmet" es über ein Atmungssystem, dessen Aufgabe es ist, Feuchtigkeit fernzuhalten.
Warum ist das alles wichtig?
Weil die Ölqualität alles verändert. Wenn das Öl rein, trocken und chemisch stabil ist, kann der Transformator dreißig Jahre lang ohne Launen arbeiten. Wenn das Öl vernachlässigt wird, retten selbst der beste Kern und die glattesten Wicklungen die Situation nicht.
Auf dieser Stufe beginnen viele Ingenieure, das Öl als Partner und nicht als technisches Medium zu betrachten. Denn wenn man sieht, wie gut imprägniertes Papier, sauberes Öl und eine stabile Temperatur in einen leisen Betrieb und geringe Verluste umgesetzt werden, versteht man es von selbst.
Dies ist der unsichtbare Teil des Transformators, der definitiv mehr Aufmerksamkeit verdient.
Falls es Sie interessiert, wie sich Öl unter realen Betriebsbedingungen verhält und woran man erkennt, dass etwas anfängt, schiefzulaufen, werfen Sie auch einen Blick in unseren Artikel:
Öllecks in Transformatoren – ignorieren Sie diese Signale nicht
Dies ist eine praktische Abhandlung über Symptome, Diagnose und Reparatur von Undichtigkeiten, die über das Leben des gesamten Transformators entscheiden können.
Tank, Ölkonservator, Stufenschalter, Thermometer – oder: Der Körper des Transformators
Wenn wir einen Öltransformator als Ganzes betrachten, konzentrieren wir uns leicht auf die Wicklungen und den Kern.
Sie sind das Herz und die Muskeln – das Innere, das die eigentliche Arbeit verrichtet. Aber dieses gesamte Innere benötigt ein robustes Gehäuse.
Einen Körper, der es schützt, die Parameter aufrechterhält und dem Transformator die Chance gibt, drei Jahrzehnte selbst im launischsten Klima zu überleben.
Und hier beginnt die Geschichte von Tank, Ölkonservator, Stufenschaltern und Thermometern.
Elemente, die auf den ersten Blick wie Zubehör aussehen, die aber tatsächlich darüber entscheiden, ob der Transformator überhaupt das Rentenalter erreichen kann.
Der Tank ist der Panzer, der das gesamte System im Zaum hält.
Dicker Stahl, oft in Kühlrippen gewellt, damit das Öl eine Fläche hat, um Wärme abzugeben.
Vor Ort sieht man ihn als unscheinbaren Kasten, aber jeder Konstrukteur weiß: Der Tank ist wie der Panzer einer Schildkröte. Er hält Überlastungen, Temperaturschwankungen, Windböen, knietiefen Schnee und jeden Kurzschluss aus, der die Konstruktion in momentanen Stress versetzt.
Über dem Tank thront oft der Ölkonservator, ein zusätzlicher Ölbehälter, der die durch Temperatur verursachten Volumenänderungen ausgleicht. Er ist so etwas wie die technische Atmung des Transformators.
Wenn sich das Gerät erhitzt, dehnt sich das Öl aus und wandert in den Konservator.
Wenn es abkühlt, kehrt es in den Haupttank zurück.
Die Anwesenheit eines Konservators mag wie ein Detail erscheinen, aber es ist ein Detail, das die Isolierung effektiv vor Feuchtigkeit schützt. Daher suchen viele Fachleute nach einer Antwort auf die klassische Frage: Soll man einen Transformator mit Konservator oder einen hermetischen wählen?
Wir haben uns beide Konstruktionen hier angesehen und laden Sie ein, den Inhalt zu lesen:
Transformator mit Konservator oder hermetisch – wann macht welcher Sinn?
Das ist ein guter Referenzpunkt, wenn Sie eine Bestellung oder Modernisierung einer Station bewusst angehen möchten.
Stufenschalter sind ein weiteres Schlüsselelement des Transformator-Körpers.
Es sind kleine Mechanismen, die es ermöglichen, die Spannung an die Netzbedingungen anzupassen.
Bei Mittelspannungstransformatoren trifft man meist auf lastfreie Stufenschalter, die vor Inbetriebnahme des Geräts eingestellt werden.
Das ist ein bisschen wie das Anpassen der Schuhe vor einem langen Marsch, denn von der richtigen Einstellung hängt es ab, ob der Trafo reibungslos in Betrieb geht oder sich bei Grenzspannungen quälen wird.
Bei größeren Einheiten werden Laststufenschalter (OLTC) eingesetzt.
Das ist schon die hohe Schule. Mechanik, Hydraulik, im Öl gelöschte Funken und laufende Spannungsregelung während des Betriebs.
Dann haben wir Thermometer, Ölstandsanzeiger, Ventile und Relais.
Kleine Elemente, die die Rolle der Sinnesorgane des Transformators übernehmen. Das Thermometer zeigt die Temperatur der Wicklungen und des Öls an. Der Ölstandsanzeiger signalisiert, wenn etwas Beunruhigendes passiert. Ventile ermöglichen schnelles Entlüften oder das Ablassen von Öl für Untersuchungen.
Und das Buchholz-Relais in Transformatoren mit Konservator reagiert auf die Ansammlung von Gasen.
Das ist ein sehr ernstes Signal. Wenn das Buchholz-Relais anspricht, weiß die gesamte Bedienmannschaft, dass gehandelt werden muss, bevor aus einem Funken ein Schaden wird.
Dieser gesamte Körper des Transformators ist ein Team, das nur dann harmonisch funktioniert, wenn jedes Element ausgereift ist.
Die Qualität der Schweißnähte.
Die Dichtheit der Dichtungen.
Die mechanische Stabilität der Kühlrippen.
Der Zustand der Korrosionsschutzbeschichtung.
Das sind die Dinge, die erst vor Ort sichtbar werden, besonders wenn der Novemberwind weht, der Schnee knietief steht und eine Standardabnahme ansteht, bei der niemand auch nur einen Zentimeter nachgeben wird.
Dort zeigen erst der Tank und seine gesamte Familie an Zubehör, ob der Transformator eine durchdachte Konstruktion oder nur der Versuch ist, durch die Hintertür in die Welt der Energiewirtschaft einzutreten.
Der Körper des Transformators ist mehr als eine Metallbox.
Er ist ein Schild, ein Stoßdämpfer, ein Stabilisator und ein Wächter, der das Innere schützt.
Und wenn er gut ausgeführt ist, dankt der Transformator mit ruhigem Betrieb, selbst an Orten, wo Wetter und Lasten launisch sein können.
Die Energiewirtschaft mag keine Überraschungen.
Daher ist es so wichtig, dass die darin eingesetzten Geräte vorhersehbar, dicht und widerstandsfähig sind.
Wenn die Konstruktion versagt und der Transformator den Preis zahlt: Die häufigsten konstruktiven Fallstricke, die seine Lebensdauer verkürzen
Ein Öltransformator kann traumhaft konstruiert und aus dem besten Kupfer des Kontinents gefertigt sein, aber wenn unterwegs ein Konstruktionsfehler auftritt, beginnt sich die Lebensdauer des Geräts bereits am Tag der Montage zu verkürzen.
In der Branche sagt man manchmal, ein Transformator altere nicht an der Zahl der Jahre, sondern an der Zahl der fehlerhaften Konstruktionsentscheidungen, die jemand einst als Einsparung oder kleinen Kompromiss betrachtete.
Und Kompromisse bei Transformatoren rächen sich langsam, aber wirkungsvoll.
Die häufigste Sünde ist die falsche Wicklungsführung.
Wenn das Kupfer ungleichmäßig verlegt ist, wenn lokale Spannungsspitzen auftreten oder Hohlräume entstehen, die später schwer mit Öl zu füllen sind, beginnt der Transformator Probleme zu haben, noch bevor er die Werksprüfungen erreicht.
Bereiche mit schlechterer Kühlung erhitzen sich schneller, und überhitztes Isolierpapier altert in einem Tempo, das später nicht mehr umkehrbar ist.
Aus der Perspektive der Langlebigkeit ist das wie der Einbau eines neuen Motors in ein Auto, dessen Lager bereits verschlissen sind. Es fährt, aber nicht lange.
Der zweite klassische Konstruktionsfehler ist eine schlechte Geometrie des Kühlsystems.
Zu kleine, falsch platzierte oder in einem Winkel angebrachte Kühler, die den natürlichen Ölumlauf behindern. Die Folgen sind einfach. Statt ruhig zu zirkulieren und Wärme abzugeben, bildet das Öl heiße Zonen.
In diesen Zonen altert alles. Das Öl. Das Papier. Die Dichtungen.
Der Transformator funktioniert scheinbar, tut dies aber unter ständiger thermischer Belastung. Und jedes Grad über der Norm verkürzt die Lebensdauer der Isolierung exponentiell. Wer prüfen möchte, wie viel durch eine schlechte Kühlgeometrie verloren gehen kann, braucht nur in die Ölzustandsanalysen nach einigen Betriebsjahren zu schauen. Sie verraten alles.
Das dritte Problem ist die Konstruktion des Tanks.
Man könnte meinen, Stahl sei Stahl. Aber nicht jeder Stahl hat die gleiche Qualität, nicht jede Schweißnaht hält den gleichen Belastungen stand und nicht jede Verbindung bleibt bei Temperaturwechseln dicht.
Selbst eine leichte Verformung eines Kühlers unter Druck kann den Ölumlauf verändern, und eine mikroskopische Undichtigkeit an einer Schweißnaht führt zum Eintritt von Feuchtigkeit. Feuchtigkeit im Öl bedeutet einen erhöhten dielektrischen Verlustfaktor. Ein erhöhter dielektrischer Verlustfaktor bedeutet, dass der Transformator schwerer zu arbeiten beginnt. Und so weiter, bis zum ersten ernsten Alarm.
Ein weiterer Fehler sind Einsparungen beim Dichtungssystem.
In vielen Transformatoren sind gerade die Dichtungen das erste Element, das altert. Schlechter Gummi, unpassende Dichtringe, fehlende Toleranzen für thermische Bewegungen. Das Endergebnis ist immer dasselbe: Das Öl beginnt zu verschwinden. Und ein Transformator ohne Öl ist ein Transformator mit Problemen – nicht nur isolierungstechnisch, sondern auch thermisch. Er beginnt zu arbeiten wie ein Ofen mit verstopftem Schornstein. Früher oder später kommt das Signal, und danach die Frage, warum diese Dichtung fünf Zloty weniger gekostet hat.
Eine eigene Fehlerkategorie sind unüberlegte Lösungen bei Stufenschaltern.
Falsch gewählte Reglerpositionen, schwache interne Isolierung, zu kleine Schaltkammer. All dies führt dazu, dass die Schalter nicht nur schneller verschleißen, sondern auch Orte mit Überschlagrisiko schaffen. Und jeder Funke im Öl erzeugt Gase. Und Gase bedeuten einen Buchholz-Alarm. Und jeder Buchholz-Alarm bedeutet einen Anruf vom Betreiber und lange Gespräche darüber, warum das Gerät nicht ruhig einen weiteren Arbeitszyklus durchlaufen hat.
Zum Schluss lohnt es sich, die zu große Zahl an Kompromissen bei der Geräuschreduzierung zu erwähnen. Schlecht konstruierte Step-Lap-Anordnung, unzureichende Versteifung des Kerns, Spiel in den Paketen. All dies erhöht die Vibrationen, die mit der Zeit zu Mikrorissen in der Isolierung führen.
Auch wenn der Transformator nicht über die Norm brummt, sind Vibrationen sein innerer Feind. Nach Jahren tun sie dasselbe wie Wellen mit einer Betonmole: langsam, unsichtbar, aber konsequent.
Konstruktionsfehler sind wie Mängel im Fundament eines Gebäudes.
Man sieht sie nicht an der Oberfläche, aber sie beeinflussen alles. Jeder Transformator hat seine Geschichte und seine Bestimmung. Und derjenige, der ohne Kompromisse konstruiert wurde, hat die größte Chance, seine fünfundzwanzig bis dreißig Jahre nicht als Kuriosität im Service, sondern als stabiles Element des Netzes zu überleben, das einfach seine Arbeit tut.
5 Betriebsfehler, die sogar den bestkonstruierten Transformator zerstören können
Die Konstruktion ist das eine, aber das Leben des Transformators spielt sich erst vor Ort ab.
Und hier beginnt der wahre Charaktertest des Geräts. Selbst einen perfekt konstruierten und gefertigten Transformator kann man „zugrunde richten“, wenn der Betrieb gegen den gesunden Menschenverstand verstößt.
Auf Baustellen, in Umspannwerken und auf PV-Farmen haben wir viele Situationen gesehen, in denen nicht das Gerät versagte, sondern menschliche Gewohnheiten, Abkürzungen und Eile.
Und ein Transformator, so tapfer er auch ist, gewinnt nicht gegen die Zeit oder gegen Bedienfehler. Hier sind die häufigsten betrieblichen Verfehlungen.
1. Das Ignorieren von Feuchtigkeit.
Ein Transformator mag Wasser in keiner Form. Weder im Öl, noch im Papier, noch solches, das durch Undichtigkeiten eindringt. Wenn der Ölfeuchtegehalt steigt, sinken seine dielektrischen Eigenschaften drastisch. Das Isolierpapier beginnt in einem Tempo zu altern, das man mit dem Fahren eines Autos mit angezogener Handbremse vergleichen kann. Und all dies ließe sich mit einer jährlichen Öluntersuchung und Reaktion auf die ersten Signale vermeiden.
2. Das Überhitzen der Isolierung durch falsche Belastung des Transformators.
In der Energiewirtschaft heißt es oft, man könne einen Transformator überlasten, aber mit Verstand. Das Problem ist, dass viele Ausführende dies ohne Verstand tun, in der Annahme, ein Transformator mit einem schönen MVA-Wert auf dem Typenschild könne das ganze Jahr über mit dieser Last laufen. Dabei gibt jeder Hersteller Kurven zulässiger Überlastungen und Temperaturen an. Sie zu ignorieren ist wie das Einstellen eines Laufbands auf zu hohe Steigung und so zu tun, als sei nichts. Aber es ist etwas. Immer.
3. Das Fehlen regelmäßiger mechanischer Inspektionen.
Dichtungen verspröden. Isolatoren verschmutzen. Ventile können „in Vergessenheit geraten“. Selbst Schrauben an Kühlern lockern sich gerne, wenn der Transformator an einem Ort steht, an dem ein halbes Jahr lang der Wind von einer Seite weht. Mechanische Nachlässigkeit führt zu Undichtigkeiten, Undichtigkeiten zu Feuchtigkeit und Feuchtigkeit zum Ausfall. Eine schnelle, vorhersehbare Spirale, die fast immer vermeidbar wäre.
4. Die Missachtung von Spannungsabweichungen und Netzqualität.
Ein Transformator, der jahrelang bei erhöhter Spannung arbeitet, ist wie ein Mensch, der täglich eine Tasse Kaffee zu viel trinkt. Er schafft es, aber sein Herz wird nicht dankbar sein. Überhitzung des Kerns, erhöhte Leerlaufverluste, überlastete Isolationen. In Verteilnetzen werden Anschlüsse oft schnell und unter Druck gebaut, was dazu führt, dass der Transformator die Folgen schlecht kompensierter Installationen ausbaden muss. Und was sich auf Spannungsebene abspielt, zeigt sich später in den DGA-Ergebnissen.
5. Ungeeignete Umgebungsbedingungen.
Transformatoren vertragen ständige Salzbelastung, industrielle Verschmutzungen, fehlenden Schutz vor ablaufendem Wasser und vom Fundament übertragene Vibrationen schlecht. Steht der Transformator auf einem schlecht ausgeführten Fundament, überträgt sich jeder Kurzschlussimpuls und jeder Windstoß auf die Konstruktion. Nach Jahren macht das einen Unterschied. Man sieht es am Zustand der Kühler, Verbindungen, Isolatoren und manchmal sogar am Kern selbst.
Betriebsfehler sind oft nicht das Ergebnis bösen Willens, sondern der Routine.
Der Transformator steht da, funktioniert, es leuchtet kein Alarm, also geht es ihm „augenscheinlich“ gut. Dabei laufen im Inneren langsame Prozesse ab, die erst nach Jahren sichtbar werden. Ein guter Betrieb bedeutet nicht nur, auf Ausfälle zu reagieren. Es ist die tägliche Fürsorge für ein Gerät, das sich für diese Fürsorge mit Zuverlässigkeit revanchiert. Ein Transformator mit sauberem Öl, gesunder Isolierung und stabilen Betriebsbedingungen kann so vorhersehbar arbeiten, dass es fast langweilig wird. Und Langeweile ist in der Energiewirtschaft die höchste Form des Kompliments.
Was bleibt, wenn wir den Transformator-Deckel schließen
Einen Blick ins Innere eines Öltransformators zu werfen, ist ein bisschen wie das Öffnen des Golfballs aus der Kindheit. Der Unterschied ist nur, dass wir hier anstelle eines Gummikerns Präzision, Thermodynamik, die Chemie des Öls und eine Architektur vorfinden, die Tausende von Volt im Zaum hält.
Ein Transformator ist keine "Metallbox mit Kupfer". Es ist ein lebendiges, reagierendes System, in dem jedes Detail über die Betriebsjahre entscheidet. Kern. Wicklungen. Öl. Tank. Schalter. Diagnostik. Betrieb. Alles zusammen ergibt die Geschichte eines Geräts, das nur eine Aufgabe hat: leise, stabil und ohne Dramen zu arbeiten.
Wenn Sie an einem Projekt arbeiten, bei dem Zuverlässigkeit, Sicherheit, Normkonformität und lange Lebensdauer zählen, sind wir an Ihrer Seite. Wir legen Leistung, Kühlung, Isolationsart, Ölsorte und Parameter fest, die vor Ort wirklich einen Unterschied machen.
Lernen Sie unser Angebot an Ecodesign Tier 2-Transformatoren kennen, einschließlich sofort verfügbarer Einheiten und vollständiger Dokumentationspakete auf der Seite von Energeks. Wir laden Sie auch ein, Teil unserer LinkedIn-Community zu werden.
Wir danken Ihnen, dass Sie hier bei uns sind. Und wenn Sie Ihr Projekt besprechen, Parameter festlegen oder eine Checkliste für die Abnahme eines Mittelspannungstransformators vorbereiten möchten – schreiben Sie uns einfach.
Wir werden es so angehen, wie man die besten Dinge in der Energiewirtschaft angeht: ruhig, konkret und gemeinsam.
Quellen:
Es herrscht einen Moment lang Stille, bevor der erste Amper erzittert.
Auf dem Bildschirm leuchtet eine 3D-Visualisierung, in der der Kern aus Tausenden hauchdünnen Blechen besteht und die Wicklungen an präzise verlegte Bänder erinnern.
Hier beginnt das Leben eines Öltransformators, lange bevor er seinen Weg zur Station findet und ein Wohnviertel oder eine Fertigungslinie mit Strom versorgt.
Eine gute Geschichte ist keine Zauberei, sondern ein Ingenieurwerk, das in der richtigen Reihenfolge erzählt wird.
Genau das tun wir heute.
Bei Energeks arbeiten wir täglich mit Mittelspannungstransformatoren, fabrikgefertigten Umspannstationen, Schaltanlagen und Energiespeichern.
Wir verbinden Praxis mit Normenanforderungen und Investorenerwartungen.
Dieser Text ist das Ergebnis vieler Gespräche mit Planern, Technologen und Montageteams.
Wir zeigen den Prozess in einer Version, die hilft, bessere Entscheidungen zu treffen und bereits im Konzeptstadium die Folgen abzuschätzen.
Wenn Sie einen Öltransformator planen, kaufen, bestellen oder betreiben werden, dann spart Ihnen die Kenntnis der Produktionskette von Ursachen und Wirkungen Zeit, Geld und Nerven.
Am Ende werden Sie wissen, warum sich eine bestimmte Anforderung in der technischen Spezifikation in konkrete Arbeitsschritte, Risiken und Betriebsparameter über Jahrzehnte auswirkt.
Agenda:
Projekt und digitale Visualisierung
Kern aus CRGO-Blech und Step-Lap-Verbund
Wicklungen. Auswahl der Leiter und Geometrie
Isolationssystem. Kraft-Papier und DDP
Montage des aktiven Teils und Vorbereitung der Prüfungen
Kessel. Geringter oder mit Kühlrippen
Oberflächenbearbeitung und Korrosionsschutz
Trocknung des aktiven Teils und Feuchtigkeitskontrolle
Vakuum-Ölbefüllung und Tempern
Routineprüfungen und Versandbereitschaft
Lesezeit: ~ 20 Minuten - Genau das Richtige für eine interessante Lektüre während der Nachmittagspause mit Kaffee und Kuchen!
Projekt und digitale Visualisierung
Jeder Transformator beginnt mit einer Idee, die weniger wie ein magischer Funke und mehr wie… Excel, CAD und… Kaffee um drei Uhr morgens aussieht.
Der Prozess der Projektierung eines Öltransformators ist ein Präzisionspuzzle, bei dem Physik auf Mathematik trifft und alles in einen Kessel mit bestimmten Abmessungen und Gewicht passen muss.
Bevor überhaupt jemand Stahl oder Kupfer bestellt, erstellt das Konstruktionsteam ein digitales Modell des Transformators, auch Digital Twin genannt.
In diesem Modell wird getestet, wie sich das Magnetfeld bei verschiedenen Lasten verhält, wie die Wärme fließt, wo Spannungsspitzen entstehen und wie hoch die Leerlauf- und Lastverluste sein werden.
Das ist nicht nur eine „hübsche 3D-Visualisierung des Transformators“ – es ist ein Labor für virtuelle Tests, das Monate der Arbeit und Hunderttausende von EUR einspart.
Der Konstrukteur muss mehrere Welten in Einklang bringen:
die elektrische Welt, also Parameter wie Spannungen, Übersetzungsverhältnisse und Schaltgruppen,
die mechanische Welt, also Kurzschlusskräfte und Kühlung,
die Material-Welt, denn kornorientiertes Elektroblech (CRGO) hat andere Eigenschaften als amorphes Band,
und schließlich die Umgebungs-Welt, also Umgebungstemperatur, Luftfeuchtigkeit und Höhe über dem Meeresspiegel.
Hier beginnt der ingenieurtechnische Tanz zwischen Theorie und Praxis.
Zum Beispiel: Eine Erhöhung der Windungszahl verbessert die Spannungsstabilität, erhöht aber den Wicklungswiderstand und damit die Verluste.
Eine Verringerung des Leiterquerschnitts senkt die Kosten, verschlechtert jedoch die Kühlung.
Wie immer – der Teufel steckt im Detail, und der Engel in der Toleranztabelle.
In modernen Fabriken endet der Transformator-Entwurf nicht auf dem Papier.
Die digitale Visualisierung ermöglicht Simulationen in Umgebungen wie ANSYS Maxwell oder COMSOL Multiphysics, wo man testen kann, wie sich der Transformator bei einem Kurzschluss, einer Überhitzung oder einem Stoßspannungsimpuls verhält.
Das ist wie ein Training, besser, die Ausrüstung wird im Computer auf die Probe gestellt als im Stromnetz. Dank solcher Modelle lässt sich die Konstruktion auch leichter an eine fabrikgefertigte Transformatorenstation anpassen, wo jeder Zentimeter zählt.
Der Konstrukteur kann im Voraus sehen, ob die Montageöffnungen, Kühler, Stufenschalter und Zubehörteile ohne Kollisionen Platz finden.
Das ist die Magie des 3D-Transformator-Designs – eine virtuelle Fabrik, bevor die echte entsteht.
Ein gut digital konstruierter Transformator hat bereits im Entwurfsstadium ein vollständiges Datenpaket definiert: die technische Dokumentation, Stückliste, Wicklungsliste und einen detaillierten Kühlplan.
Dies verkürzt die Produktionszeit um bis zu 20 % und minimiert das Fehlerrisiko.
Kern aus CRGO-Blech und Step-Lap-Verbund
Im Inneren jedes Transformators sitzt sein Herz – der magnetische Kern.
Er leuchtet nicht, er glänzt nicht, aber von seiner Qualität hängt ab, ob das Gerät wie eine Katze schnurrt oder brummt wie ein Kühlschrank aus den 80ern. Dieser Kern entscheidet über die Leerlaufverluste, das Geräuschniveau und den allgemeinen Wirkungsgrad.
Und alles beginnt mit einem Material mit drei Buchstaben, die Elektriker auswendig kennen:
CRGO = kaltgewalztes kornorientiertes Elektroblech (Cold Rolled Grain Oriented Steel)
Dieses Siliziumstahlblech mit in einer Richtung orientierten Körnern hat eine einzigartige Gabe: Es leitet den magnetischen Fluss so, wie ein gut konstruierter Kanal Wasser leitet.
Dadurch sind die Hystereseverluste (also die Energie, die bei jeder Ummagnetisierung verbraucht wird) um bis zu 30–40 % niedriger als bei normalem, warmgewalztem Stahl.
Aus Ingenieursicht ist das, als ob ein Motor mit weniger Gas läuft, aber mit der gleichen Leistung.
Bei der Herstellung des Transformatorkerns werden die CRGO-Bleche laser- oder messergeschnitten, mit einer Genauigkeit von Zehntelmillimetern.
Wichtig ist, dass sie keine Graten oder Mikrorisse aufweisen, die zu Verlusten oder Vibrationen führen könnten.
Hier zählt nicht nur die Geometrie, sondern auch die Reihenfolge des Stapelns. In modernen Konstruktionen wird die sogenannte Step-Lap-Technik verwendet – eine Methode, bei der die Blechkanten überlappend wie Dachziegel verlegt werden.
Der Effekt? Der magnetische Fluss strömt gleichmäßig, ohne abrupte „Sprünge“ zwischen den Segmenten, was Geräusche reduziert und den Wirkungsgrad erhöht.
Stellen Sie sich den Kern als ein Labyrinth vor, in dem das Magnetfeld den kürzesten Weg sucht.
Jede Lücke, jede Fehlanpassung ist wie ein Loch im Weg = Energie entweicht in Form von Wärme und Schall.
Daher sind so wichtig:
• Hohe Blechqualität (geringe Eisenverluste, z. B. 0,9–1,1 W/kg bei 1,5 T und 50 Hz)
• Präzises Schneiden und Verlegen
• Sowie solide Verbindungen der Joche und Säulen, die minimale Luftspalte eliminieren
Bei großen Einheiten wird der Kern segmentweise montiert: zuerst die Säulen, dann das Joch, und das Ganze wird mit Stahlbändern zusammengedrückt.
Manche Werke verwenden Systeme mit verklebter Zwischenlagensisolierung, die Vibrationen begrenzen und die Stapelstabilität verbessern. Immer beliebter werden auch Kerne aus amorphem Band, die noch energieeffizienter, aber schwieriger zu verarbeiten sind.
Aus Anwendersicht hört man den Unterschied zwischen einem „guten“ und einem „schlechten“ Kern.
Buchstäblich. Ein Transformator mit perfekter Step-Lap-Anordnung und dem richtigen CRGO-Stahl kann um mehrere Dezibel leiser sein. In der Praxis bedeutet das, dass man sich bei laufendem Gerät normal unterhalten kann. Für städtische Stationen, die in der Nähe von Bebauung installiert werden, ist das keine Kleinigkeit, sondern eine Projektvoraussetzung.
Kuriosität für Wissbegierige
Einige Produktionslinien verwenden Algorithmen zur Optimierung der Schnittwinkel des Kerns in Abhängigkeit von der Arbeitsinduktion.
Das ist reine Feldmathematik: je besser die Körner ausgerichtet sind, desto geringer die magnetischen Verzerrungen und die Verluste bei hohen Spannungen. In der Folge gewinnt der Transformator mehrere Prozentpunkte an Wirkungsgrad, ohne zusätzliche Materialkosten.
So entsteht das Fundament des gesamten Geräts – im wahrsten Sinne des Wortes und im übertragenen Sinne.
Der Kern aus CRGO-Blech ist ein ingenieurtechnischer Kompromiss zwischen Physik, Wirtschaftlichkeit und der Stille, die von Perfektion zeugt.
Wicklungen. Auswahl der Leiter und Geometrie
Wenn der Kern das Herz des Transformators ist, dann sind die Wicklungen seine Muskeln – sie übertragen die Energie, und ihre Form, ihr Material und ihre Isolierung bestimmen, wie effektiv sie das tun. In der Theorie ist es einfach: Wir haben eine Primärwicklung, eine Sekundärwicklung, die entsprechende Anzahl von Windungen und das Faradaysche Induktionsgesetz. In der Praxis ist es eine Welt voller Hunderter Nuancen, die entscheiden können, ob der Transformator den ersten Kurzschluss überlebt.
Zuerst die Wahl des Metalls. Kupfer oder Aluminium?
Entgegen gängiger Mythen geht es nicht nur um den Preis.
Kupfer hat eine höhere Leitfähigkeit (ca. 58 MS/m), ist aber schwerer und teurer.
Aluminium (ca. 35 MS/m) erfordert einen größeren Querschnitt, erleichtert aber die Kühlung dank besserer Temperaturverteilung. Bei Transformatoren bis zu einigen MVA hängt die Wahl oft von der Materialverfügbarkeit und Kundenvorgaben ab.
Mehr zu den Unterschieden in der Leitfähigkeit und materialtechnischen Eigenschaften finden Sie in Analysen der International Copper Association, die seit Jahren die Effizienz von Kupfer in der Energiewirtschaft erforscht.
Form und Geometrie – der Tanz zwischen Magnetfeld und Öl
Die Niederspannungswicklung (NS) wird meist aus band- oder rechteckförmigem Leiter in Papierisolation gefertigt, die schichtweise aufgebracht wird. Die Hochspannungswicklung (HS) – aus runden oder rechteckigen Drähten, ebenfalls in Papier, aber mit komplexerer Geometrie. Alles, um das Streufeld zu minimieren und die Temperatur im Öl gleichmäßig zu verteilen.
Das Prinzip ist einfach: Je kürzer der Stromweg, desto geringer die Verluste. Aber Ingenieure wissen, dass die Realität selten geradlinig ist. In HS-Wicklungen werden oft spiralförmige, zylindrische oder scheibenförmige Anordnungen verwendet, die kontrollierte Magnetfeldverteilungen und Ölkühlung durch Mikrokanäle ermöglichen.
In Laboren kann man sehen, wie ein solcher Wicklungsquerschnitt ein wenig an eine mehrstöckige Torte erinnert – nur dass wir anstelle von Creme Zellulose-Kraft-Papier und Epoxidharz haben.
Geheimnisse der Isolierung – Zellulose und DDP in Aktion
Jede Wicklung benötigt Schutz vor Spannung und Temperatur. Hier kommen Kraft-Papier und seine verbesserte Version DDP (Diamond Dotted Paper) ins Spiel. Dies ist ein Material, bei dem Mikropunkte aus Harz in einem regelmäßigen Raster angeordnet sind – während des Aushärtens bilden sie eine "Schweißnaht" zwischen den Wicklungslagen. Der Effekt? Eine steife, gegen Vibrationen und Entladungen widerstandsfähige Struktur.
Die DDP-Papier-Isolierung hat einen weiteren Vorteil: Sie erlaubt die präzise Kontrolle der sogenannten Kriechstrecke. Ein hoher Wert dieses Parameters verringert das Risiko von Überschlägen, was bei Spannungen von 15–36 kV entscheidend ist.
Werkstatt-Witze
In der Branche sagt man: "Eine Wicklung kann man nur einmal schön machen"
– denn wenn beim Wickeln etwas schiefgeht, gibt es keine zweite Chance.
Zu hoher Druck? Beschädigte Isolierung.
Zu geringer Druck? Vibrationen. Daher haben Maschinenbediener oft den Status von Künstlern – sie spüren den Widerstand des Bandes mit den Fingern, bevor der Sensor eine Abweichung anzeigt.
Jeder, der live miterlebt hat, wie eine Öltransformatorwicklung gewickelt wird, weiß, dass es ist, als beobachte man einen Uhrmacher bei der Arbeit in XXL. Präzision, Rhythmus und Konzentration – alles damit der Strom über Jahrzehnte im perfekten Takt fließen kann.
Manuelles Wickeln der Öltranstormatorwicklungen mit Kupferleitern und DDP-Papierisolierung. Ein entscheidender Fertigungsschritt für Effizienz und langfristige Zuverlässigkeit des Transformators.
Isolationssystem. Kraft-Papier und DDP
Die Isolierung in einem Transformator ist wie die Haut in einem Organismus – von außen unsichtbar, aber absolut lebenswichtig für das gesamte System. Ohne sie hätten selbst der schönste Kern und die schönsten Wicklungen keine Chance, den ersten Überspannungsstoß zu überleben.
Und so wie es bei menschlicher Haut auf Elastizität, Widerstandsfähigkeit und Regeneration ankommt, sind bei einem Transformator die Durchschlagsfestigkeit, mechanische Stabilität und thermische Alterungsbeständigkeit am wichtigsten.
Das Grundmaterial, das diese Anforderungen erfüllt, bleibt Kraft-Papier – ein Zellulose-Klassiker mit einer sehr langen Geschichte. Es wird aus chemisch hochreinen Holzfasern hergestellt, was einen niedrigen Aschegehalt und eine ausgezeichnete elektrische Festigkeit gewährleistet.
In Transformatoren wird es in Form von Bändern, Hülsen und Abstandshaltern verwendet. In Kontakt mit Mineral- oder Synthetiköl quillt das Papier minimal, behält aber seine Formstabilität, und seine Mikroporen ermöglichen den Gasaustausch und die Ölimprägnierung.
Doch die Welt der Isolierung ist einen Schritt weitergegangen. In Wicklungen für höhere Spannungen wird DDP (Diamond Dotted Paper) verwendet, das mit einem regelmäßigen Raster aus Mikropunkten aus Epoxidharz beschichtet ist.
Wenn die Wicklung im Vakuumofen die entsprechende Temperatur erreicht, schmilzt das Harz und verbindet die Papierschichten zu einer starren, homogenen Struktur.
Der Effekt? Eine Isolierung, die sich selbst bei plötzlichen elektromagnetischen Stößen und Vibrationen nicht verschiebt. Es ist genau dieser "Kleber", der verhindert, dass der Transformator beim Anlaufen großer Antriebe "musiziert".
Ein richtig konzipiertes Isolationssystem besteht nicht nur aus Papier. Dazu gehört auch die Vakuumimprägnierung, die Luftblasen entfernt, sowie Schutzschichten aus gepressten Zelluloseplatten, die mechanische Spannungen aufnehmen.
Der Schlüsselparameter bleibt die Durchschlagspannung – Werte in der Größenordnung von 40–60 kV/mm zeugen von der Qualität des Materials und der Reinheit seiner Struktur.
Ein gut dimensioniertes Isolationssystem eines Öltransformators ist eine Investition in die Ruhe der Servicetechniker für die nächsten 25–30 Jahre. Es entscheidet darüber, ob das Gerät nicht nur Spannungsüberlastungen standhält, sondern auch die Tausenden von Heiz- und Kühlzyklen, die wie langsame, aber erbarmungslose Ermüdungstests wirken.
Kuriosum aus Hochspannungslaboren
Moderne Untersuchungen von Dielektrika zeigen, dass selbst ein geringer Anstieg der Feuchtigkeit im Papier von 1 % auf 3 % seine elektrische Festigkeit um über 50 % verringern kann. Deshalb sind Trocknung und Kontrolle des Wassergehalts in der Zellulose ein Thema, auf das wir später in diesem Artikel zurückkommen werden.
Montage des aktiven Teils und Vorbereitung der Prüfungen
An diesem Punkt beginnt der Transformator, mehr zu sein als nur eine Sammlung von Teilen – langsam wird er zu einem lebendigen Organismus. Die Montage des aktiven Teils ist ein ingenieurtechnisches Orchester, bei dem jedes Element seinen Platz, sein Anzugsmoment und seine Toleranz hat. Von der Präzision dieser Handgriffe hängt es ab, ob das Gerät über Jahrzehnte ohne Vibrationen und Ausfälle arbeiten wird.
Der aktive Teil ist die Verbindung aus Kern, Wicklungen, Jochen, Isolierabstandshaltern und Isolierung – alles, was für die Leitung und Transformation von Energie verantwortlich ist. Zuerst werden die Nieder- und Hochspannungswicklungen über die Kernsäulen geschoben. Einige Konstruktionen erfordern zusätzliche elektrostatische Schirme oder Ausgleichsringe, die das elektrische Feld gleichmäßig über die gesamte Wicklungslänge verteilen.
Sind die Wicklungen an Ort und Stelle, ist es Zeit für den Zusammenbau des Jochs, des oberen Teils des Kerns. Das ist wie das Schließen des Deckels eines gut gearbeiteten Uhrwerks. Dabei werden Keile, Bänder und Federschrauben verwendet, die das System mechanisch stabilisieren. Das Ganze muss steif, aber nicht zu steif sein – ein Transformator benötigt eine minimale Flexibilität, um Kurzschlusskräfte ohne Risse in der Isolierung aufzunehmen.
Als nächstes wird der Stufenschalter (OLTC oder NLTC) montiert – er ermöglicht die Spannungsregelung auf der Hochspannungsseite, um Schwankungen im Netz auszugleichen. Bei großen Einheiten wird er in einer separaten Ölkammer montiert, bei kleineren – direkt am Deckel. Jeder Stufenschalter wird elektrisch geprüft, noch bevor Öl eingefüllt wird, da der Zugang danach erschwert ist.
Stabilität, Dichtheit und Sauberkeit
Drei Worte, die diese Phase beherrschen. Jedes Staubkorn, jedes nicht fest genug angezogene Joch, jeder schlecht sitzende Keil kann den zukünftigen Transformator zu einer potenziellen Fehlerquelle machen. Daher erfolgt die Montage unter sauberen, kontrollierten Bedingungen – oft in Hallen mit Überdruck, um das Eindringen von Staub zu verhindern.
Nach dem Zusammenbau des aktiven Teils folgen die Vorprüfungen. Dies sind "Trockenprüfungen", die sicherstellen, dass alles der Konstruktion entspricht:
Messung des Wicklungswiderstands,
Überprüfung der Schaltgruppe,
Messung des Übersetzungsverhältnisses,
Prüfung der Isolierung zwischen den Systemen.
Diese Prüfungen sind der erste Moment, in dem der Transformator "Antwort gibt" – seine Parameter beginnen, sich in Diagrammen und Zahlen zu manifestieren.
Erfahren Sie, wie wir unsere Transformatoren bei Energeks testen – Insiderwissen, das Sie bei Google nicht finden:
Wie testen wir unsere Transformatoren? Eine Sinfonie in Fabrikqualität!
Ein kleiner Exkurs zu Vibrationen und Geduld
In erfahrenen Montageteams gilt die Regel: "Hetze nicht das Verkeilen – der Transformator wird es dir mit Stille danken." Das richtige Anziehen der Joche und die Auswahl federnder Elemente sorgen dafür, dass das Gerät im Betrieb keine unerwünschten Geräusche von sich gibt. Denn Schall ist Energie, die besser genutzt werden könnte – zum Beispiel für die Übertragung von Strom statt für ein akustisches Konzert in der Schaltanlage.
Wo Theorie auf Praxis trifft
Genau in dieser Phase verstehen viele junge Ingenieure zum ersten Mal, dass ein Transformator nicht nur ein CAD-Entwurf ist, sondern eine physische Maschine mit ihrer eigenen Dynamik, ihrem eigenen Gewicht und Rhythmus.
In der Theorie lässt sich jeder Messwandler, jede Spule und jeder Schirm mit Gleichungen beschreiben. In der Praxis – braucht es ein Auge für Details und Respekt vor der Mechanik.
Für diejenigen, die die Themen zu Kurzschlusskräften und der Stabilität des aktiven Teils vertiefen möchten, empfehle ich Publikationen des Transformers Magazine, in denen erfahrene Konstrukteure den Einfluss der Montage auf die mechanische Überlastfestigkeit von Transformatoren analysieren.
Kessel. Geringt oder mit Kühlrippen
Jeder Transformator benötigt einen Panzer. Nicht um kämpferisch auszusehen, sondern damit sein Inneres – voller Wicklungen, Kerne und Isolierung – in Ruhe in Öl baden und nicht mit der äußeren Realität interagieren kann.
Dieser Panzer ist der Kessel des Öltransformators, ein Stahlbehälter, der für Kühlung, Dichtheit und die Sicherheit der gesamten Konstruktion sorgt.
Vereinfacht gesagt ist der Kessel die "Lebensschale" des Transformators. Seine Konstruktion muss Vibrationen, Temperaturschwankungen und Druckunterschiede aushalten und dabei über Jahrzehnte absolut dicht bleiben. Daher wählen Konstrukteure zwischen zwei Haupttypen: dem geringten Kessel und dem Kessel mit Kühlrippen (Radiator).
Der geringte Kessel – Meister kompakter Lösungen
Ein geringter Kessel (corrugated tank) ähnelt ein wenig einem Stahlblech-Akkordeon.
Jede seiner "Rippen" wirkt wie ein natürlicher Kühler und vergrößert die Kühlfläche für das Öl.
Wenn die Temperatur im Inneren steigt, dehnt sich das Öl aus, und die gewellten Wände biegen sich elastisch, um die Volumenänderungen auszugleichen. Es wird kein Konservator, keine Atemventile oder -rohre benötigt – alles geschieht innerhalb des hermetischen Raums.
Diese Lösung ist ideal für Verteiltransformatoren und Anwendungen, bei denen Kompaktheit und Wartungsfreiheit zählen. Das Fehlen eines Konservators verringert das Risiko von Feuchtigkeitseintritt und Öloxidation, was die Lebensdauer verlängert. Die geringere Anzahl beweglicher Teile bedeutet auch leiseren Betrieb und einen geringeren Wartungsaufwand – was Ingenieure und Buchhalter gleichermaßen zu schätzen wissen.
Der Kessel mit Kühlrippen – Industrieklassiker
Für größere Einheiten (typischerweise über 2,5 MVA) sind gewellte Wände nicht mehr ausreichend.
Dann kommen Plattenkühler (Radiator) zum Einsatz – vertikale Paneele, die seitlich an den Kessel angeschweißt werden.
Sie funktionieren wie Autokühler: Heißes Öl steigt nach oben, strömt durch die Paneele, gibt Wärme an die Luft ab und sinkt dann wieder nach unten, wodurch ein natürlicher (ONAN – Öl Natur/Luft Natur) oder ein erzwungener (ONAF – Öl Natur/Luft Erzwungen) Umlauf mit Lüftern entsteht.
Kühlrippen lassen sich auch leicht austauschen und erweitern, was dieses System wartungsfreundlicher macht. Der Nachteil ist das höhere Gewicht und die Notwendigkeit regelmäßiger Kontrollen der Schweißnahtdichtheit, dafür erhält man jedoch eine bessere thermische Stabilität unter hoher Last. In Hochleistungskonstruktionen kommen zusätzlich Sicherheitsventile, Thermometer, Ölstandssensoren und Buchholz-Relais zum Einsatz, die auf Gase reagieren, die bei internen Fehlern entstehen.
Vom Stahl zur Dichtheit – Die Technik des Präzisionsschweißens
Die Grundlage jedes Kessels ist Stahl mit hoher Reinheit und kontrolliertem Kohlenstoffgehalt.
Nach dem Zuschnitt der Bleche wird der Kessel mittels MAG- oder WIG-Schweißen verschweißt, und die Nähte werden mit zerstörungsfreien Prüfmethoden – meist Ultraschall oder Eindringmittel – geprüft.
In Fabriken wird auch ein Drucktest durchgeführt: Der Kessel wird mit Druckluft oder Helium gefüllt und unter Wasser getaucht, um etwaige Blasen zu beobachten. Einfach, aber effektiv.
Nach den Dichtheitstests wird der Tank chemisch gereinigt und entfettet. Das Innere wird mit einer speziellen, ölbeständigen Lackierung beschichtet, während außen ein Korrosionsschutzsystem aufgetragen wird, das an die Umgebungskategorie angepasst ist – von C2 für urbane Gebiete bis hin zu C5-M für marine Umgebungen.
Die nachhaltige Richtung – Recycling und Feuerverzinkung
In der modernen Produktion wird zunehmend Wert auf Korrosionsbeständigkeit und die Recyclingfähigkeit der Kessel gelegt.
Feuerverzinkung kann die Haltbarkeit der Beschichtung um bis zum Fünffachen erhöhen, was besonders in Küsten- und Industriegebieten wichtig ist. Interessanterweise testen einige Werte auch pulverbeschichtete Systeme auf Basis von Nanokeramik – leichter, aber ebenso beständig wie klassischer Zink.
Für Interessierte, die mehr ins Detail gehen möchten, lohnt ein Blick in das Portal Hydrocarbon Engineering, wo Forschungen zu Schutzbeschichtungen und Schweißtechniken für die Energiewirtschaft veröffentlicht werden.
Vakuum-Ölbefüllung und Tempern
In dieser Phase ähnelt der Transformator einem Astronauten vor der Mission – bereit, dicht, trocken und wartet nur noch auf das Medium, das ihn zum Leben erweckt.
Dieses Medium ist Transformatoröl, das zwei Funktionen erfüllt: kühlen und isolieren. Ohne ihn wäre der Transformator wie ein Motor ohne Schmiermittel – er würde überhitzen, seine Parameter verlieren und schneller sterben, als er eine Fabriknummer erhalten könnte.
Öl unter Vakuum – Die Physik der reinen Ruhe
Der Prozess der Ölbefüllung unter Vakuum ist ein ingenieurtechnisches Spektakel von der Präzision eines Schweizer Uhrwerks. Der aktive Teil des Transformators, bereits im Kessel eingeschlossen, wird in eine Kammer gebracht, in der zunächst ein tiefes Vakuum erzeugt wird – typischerweise unter 1 mbar.
Warum? Weil selbst mikroskopische Luftblasen in den Wicklungen oder der Isolierung später zu Mikroentladungen und lokaler Überhitzung führen könnten.
Sobald der Druck den erforderlichen Wert erreicht hat, beginnt das langsame Einfüllen des Öls, normalerweise von unten. Das Öl dringt in jeden Spalt ein und verdrängt die Luft.
Oft dauert der gesamte Vorgang mehrere Stunden – besonders bei großen Leistungstransformatoren, wo die Ölmenge Tausende von Litern beträgt. Die Füllgeschwindigkeit wird streng kontrolliert, um die Bildung von Gastaschen oder Druckunterschieden zu vermeiden, die die empfindliche Isolierung beschädigen könnten.
Nach dem Füllen bleibt das Gerät stillstehen, weiterhin unter Vakuum, damit alle Mikrogasblasen Zeit haben, aufzusteigen und zu verschwinden. Erst dann kann man sagen, der Transformator sei "gesättigt" – bereit für den ersten Stromfluss.
Tempern – Wellness für die Wicklungen
Nach dem Befüllen folgt der Temperprozess. Er hat zwei Ziele: die Struktur von Papier und Harzen zu stabilisieren und die Restfeuchte auf ein absolutes Minimum zu reduzieren.
Der Transformator verbleibt für mehrere Stunden bei einer Temperatur von etwa 80–90 °C.
Während dieser Zeit erreichen Öl und Isolierung ein thermisch-feuchte Gleichgewicht.
Dies ist eine Phase, die man von außen nicht sieht – aber genau hier "reift" der Transformator.
Jede Papierschicht, jede Imprägnierung erhält ihre endgültige Struktur. Nach diesem Prozess wird der entscheidende Qualitätsparameter gemessen: die Durchschlagspannung des Öls.
Ein Wert über 60 kV bei einer 2,5 mm-Elektrodenabstand (gemäß Standard) belegt, dass das Isolationssystem perfekt ist.
Qualitäts- und Reinheitskontrolle des Öls
Hochwertiges Transformatoröl (z.B. mineralisches Nynas, Shell Diala oder synthetisches MIDEL) durchläuft vor dem Einsatz eine Reihe von Tests: Messung der Dielektrizitätszahl, Viskosität, des Verlustfaktors tan δ und des Gehalts an gelösten Gasen.
In einigen Werken wird die Chromatographie gelöster Gase (DGA) eingesetzt, die sogar Spuren von Wasserstoff, Kohlenmonoxid oder Methan nachweisen kann – Hinweise darauf, dass sich im Transformator später etwas "tun" könnte.
Erfahren Sie mehr:
Gasgesetze in DGA-Transformatoren: 5 Regeln, die vor Ausfällen warnen
Um die Parameter über Jahre zu erhalten, muss das Öl absolut rein sein – selbst ein Tropfen Wasser oder ein Staubpartikel pro Liter kann die Durchschlagspannung um mehrere tausend Volt verringern.
Daher wird das System nach dem Befüllen dicht verschlossen und alle Durchführungen, Entlüftungen und Stopfen gegen Luftkontakt gesichert.
Wenn Öl zum Zeugen der Geschichte wird
Kuriosität für Enthusiasten: In betriebenen Transformatoren bewahrt das Öl die Erinnerung an ihr Leben. Die Analyse seiner Zusammensetzung lässt ablesen, wie lange das Gerät überlastet war, ob es einen Kurzschluss erlitten hat und sogar welche Temperaturen es in den letzten Jahren erreicht hat.
In Instandhaltungslabors werden aus dem Öl die ersten Anzeichen der Isolierungsalterung abgelesen – lange bevor auch nur ein Rauchwölkchen aus dem Kessel aufsteigt.
Jetzt, da der Transformator dicht ist, befüllt wurde und nach dem Ausheizen langsam abkühlt, bleibt nur noch die letzte Etappe seines Weges durch die Fabrik – Routineprüfungen und Endtests, die darüber entscheiden, ob er in die Welt hinausgehen und das erste Netz mit Strom versorgen darf.
Routineprüfungen und Versandbereitschaft
Ein Öltransformator mag fertig aussehen – verschlossen, gefüllt und mit frischer Farbe glänzend. Aber solange er seine Prüfungen nicht bestanden hat, ist er nur ein Transformator-Kandidat, kein vollwertiger Teil des Stromnetzes. In der Welt der Elektroenergietechnik sind Abschlusstests so etwas wie eine staatliche Prüfung: Es gibt keinen Raum für einen zweiten Versuch.
Routineprüfungen – die „obligatorischen Tests des Alltags“
Gemäß der Norm IEC 60076 durchläuft jeder Transformator, bevor er das Werk verlässt, eine Reihe sogenannter Routineprüfungen. Ihr Ziel ist es, zu überprüfen, ob das Gerät genau so funktioniert, wie es konstruiert wurde – ohne Kompromisse, Abkürzungen oder Vermutungen.
Messung des Wicklungswiderstands – Ein Test, der Windungsschlüsse, Unterbrechungen der Verbindungen und Montagefehler aufdeckt. Selbst ein geringer Widerstandsunterschied zwischen den Phasen kann eine lockere Klemme verraten.
Überprüfung der Schaltgruppe und des Übersetzungsverhältnisses – Die Überprüfung, ob die Spannung auf der Sekundärseite genau das Verhältnis aufweist, das im Projekt vorgesehen war. Dieser Test erkennt sofort Fehler in der Wicklungsrichtung der Spulen.
Messung der Leerlauf- und Lastverluste – Ein echter Qualitätsindikator für Kern und Wicklungen. Liegen die Werte über der Norm, deutet dies auf zu hohe magnetische (Kern) oder ohmsche (Wicklungen) Verluste hin.
Messung der Kurzschlussimpedanz – Ein Test, der einen Kurzschluss auf der Sekundärseite simuliert und die mechanische und elektromagnetische Stabilität des Systems prüft.
Spannungsprüfung – Einer der wichtigsten Tests, der die Beständigkeit der Isolierung gegen Stoßspannung und dauerhafte Betriebsspannung prüft.
Jede Messung wird aufgezeichnet und mit den Projektwerten verglichen. Ein Transformator, der alles innerhalb der Toleranzen besteht, erhält eine Werksabnahmeprüfbescheinigung (Factory Acceptance Test – FAT).
Zusätzliche Tests für Anspruchsvolle
Je nach Spannungsklasse und Kundenanforderungen werden auch Typprüfungen (an Referenzexemplaren) oder Sonderprüfungen durchgeführt, zum Beispiel:
Messung des Geräuschpegels, um die Einhaltung von Umweltauflagen zu bestätigen (für städtische Einheiten oft eine Abnahmebedingung),
Untersuchung der Verluste in den Magnetkreisen bei verschiedenen Temperaturen,
Test Teilentladungen (TE-Test / PD Test), der die Reinheit der Isolierung und die Qualität der Imprägnierung bewertet.
Diese Untersuchungen sind besonders wichtig bei Transformatoren für den Einsatz in empfindlichen Netzen oder in fabrikgefertigten Stationen, wo das Störungsniveau minimal sein muss.
Ingenieurästhetik: Vorbereitung für den Versand
Nach Bestehen aller Tests durchläuft der Transformator eine Phase, die in Büchern unterschätzt, aber von Monteuren sehr geschätzt wird – die Versandvorbereitung.
Sie umfasst:
Ablassen von überschüssigem Öl und Auffüllen mit Stickstoff bei hermetischen Kesseln,
Sichern aller Öffnungen und Transportleitungen,
Montage von Griffen, Sensoren und dem Typenschild,
sowie eine visuelle Inspektion der Beschichtungen und Schweißnähte.
In dieser Phase sieht der Transformator bereit für eine Parade aus: lackiert, beschriftet, geprüft und in einem Stahltransportgestell verpackt. Aber bevor er sich auf den Weg macht, führen Ingenieure noch einen finalen Vibrations- und Nivellierungstest durch, damit sich nichts während des Transports lockern oder verschieben kann.
Dokumentation – Die DNA des Transformators
Zusammen mit dem Gerät erhält der Kunde einen vollständigen Satz Dokumente:
Technische Dokumentation,
Prüf- und Messprotokolle,
Öluntersuchungsergebnisse,
Materialzertifikate der verwendeten Komponenten,
sowie Qualitätszertifikate für Schweißnähte und Korrosionsschutzbeschichtungen.
Dies ist gewissermaßen die DNA des Transformators – die Aufzeichnung seines gesamten "Lebens", vom Entwurf bis zum letzten Test. In der Praxis entscheidet diese Dokumentation darüber, ob das Gerät vom Betreiber des Verteilnetzes (OSD) für den Betrieb zugelassen wird.
Mehr zu Prüfstandards und Zertifizierung von Transformatoren finden Sie in Veröffentlichungen des IEC Webstore, wo aktuelle Ausgaben der Norm IEC 60076 und Richtlinien für Routine- und Sonderprüfungen verfügbar sind.
Und so endet seine Reise durch das Werk – der Transformator, der Entwurf, Kern, Wicklungen, Kessel, Trocknung, Öl und Tests durchlaufen hat, ist bereit, zum ersten Mal das Summen des Netzes zu hören und die Welt nicht durch das Mikroskop des Ingenieurs, sondern durch den Strom, der nun zu fließen beginnt, zu sehen.
Fazit
Die Produktion eines Öltransformators ist eine faszinierende Reise – von der Idee bis hin zur fertigen Energiequelle.
Eine Reise, auf der Ingenieurwesen auf Geduld trifft und Präzision auf Praxis. Jede Phase – vom Entwurf bis zur Endprüfung – beweist, dass Zuverlässigkeit nicht zufällig entsteht, sondern aus Konsequenz und Respekt vor dem Detail.
Seit Jahren unterstützen wir Planer, Ausführende und Netzbetreiber bei der Auswahl von Lösungen, die den Test der Zeit und der Betriebsbedingungen bestehen.
Wir helfen dabei, den richtigen Transformator-Typ auszuwählen, die Kühlung zu optimieren, das Öl und das Isolationssystem auf die spezifische Umgebung abzustimmen sowie die Wartung über den gesamten Lebenszyklus der Anlage hinweg zu planen.
Wenn Sie an einem Projekt arbeiten, bei dem Zuverlässigkeit, Energieeffizienz und Konformität mit Ecodesign Tier 2 entscheidend sind, sind wir für Sie da, um technische Anforderungen in konkrete Lösungen umzusetzen.
Entdecken Sie unser Angebot:
Öltransformatoren MarkoEco2 Ecodesign Tier 2 – Auslegung von Leistung, Parametern und Kühlung für konkrete Umgebungsbedingungen.
Giessharztransformatoren TeoEco2 Tier 2 – für Objekte mit hohen Sicherheitsanforderungen und begrenztem Platz.
Ab-Lager-Lieferung, vollständige Dokumentation, 60 Monate Garantie - für ausgewählte Mittelspannungsmodelle.
Wenn Sie über unsere technischen Analysen, praktischen Ratschläge und Case Studies von Baustellen auf dem Laufenden bleiben möchten, werden Sie Teil der Energeks-Community auf LinkedIn.
Dies ist ein Ort, an dem wir Wissen ohne marketingtechnische Verzierungen teilen – sachlich, praktisch und mit Respekt vor der Branche, die wir mitgestalten.
Wir danken Ihnen für Ihr Vertrauen und die Möglichkeit, ein Teil von Projekten zu sein, in denen Vernunft, Präzision und Sicherheit genauso wichtig sind wie Innovation.
Wenn Sie technische Anforderungen präzisieren, ein Modell auswählen oder eine Abnahmeprüfliste für Ihr Investitionsvorhaben vorbereiten müssen – schreiben Sie uns einfach.
Wir erledigen das gemeinsam.
Quellen:
Auf einer Photovoltaikanlage stellte ein Investor mit einem leichten Schmunzeln die Frage:
„Warum steht auf diesem Transformator 15,75/0,42 kV, wenn unser Netz doch 15 kV hat? Ist das ein Planungsfehler?“
Diese Frage taucht überraschend oft auf
Und obwohl sie einfach klingt, trifft sie den Kern der Arbeit von Planern und Errichtern von Mittelspannungsanlagen – nämlich das Übersetzungsverhältnis eines Transformators.
Denn die Übersetzung ist nicht einfach nur ein „Was rein- und rauskommt“.
Sie ist ein mathematisches Versprechen, dass sich Strom und Spannung genau so verhalten, wie es das Netz, der Wechselrichter und der Verteilnetzbetreiber (VNB) verlangen.
In diesem Beitrag erklären wir, was das Übersetzungsverhältnis eigentlich ist, wie typische Werte wie 10/0,69 kV, 15,75/0,42 kV oder 20/0,4 kV zustande kommen, wie man sie richtig liest – und was sie in der Praxis für die Effizienz und Sicherheit Ihrer Anlage bedeuten.
Sie werden sehen, warum die vermeintlich „krummen Zahlen“ auf dem Typenschild eines Transformators oft genau das sind, was Ihre Investition vor Überspannungen und Netzinkompatibilität schützt.
Lesezeit: ca. 8 Minuten
Was ist das Übersetzungsverhältnis eines Transformators – und wie funktioniert es im echten Netzbetrieb?
Das Übersetzungsverhältnis eines Transformators ist eines dieser Begriffe, die harmlos klingen – fast wie das Verhältnis von Mehl zu Milch im Pfannkuchenrezept.
Aber in der Praxis ist es ein entscheidender Parameter, der bestimmt, ob ein Transformator zuverlässig arbeite…. oder ob er nur ein teures Dekostück in der Station bleibt.
Definition: Was genau ist das eigentlich?
Das Übersetzungsverhältnis (engl. voltage ratio) beschreibt das Verhältnis der Spannung auf der Primärseite (also der Eingangsseite) zur Sekundärseite (Ausgang).
Wenn ein Transformator ein Verhältnis von 15 000 V zu 400 V hat, bedeutet das, dass er die Spannung von 15 kV auf ein sicheres Niveau von 400 V heruntersetzt – ideal für Endgeräte wie Wechselrichter, Server, Maschinen, Pumpen oder den guten alten Wasserkocher in der Produktionshalle.
Gemäß dem Gesetz der Leistungserhaltung (Verluste außen vor) gilt: Wenn die Spannung sinkt, steigt der Strom – und umgekehrt.
Ein Transformator muss also Spannung und Strom immer ausbalancieren.
Und wie sieht das im echten Netz aus – nicht nur im Lehrbuch?
In Lehrbüchern ist alles schön geordnet: Das Netz liefert 15 kV, der Transformator reduziert das auf 0,4 kV, fertig.
Aber die Realität sieht anders aus, denn das Netz hält die Spannung nicht immer stabil.
An heißen Tagen laufen Millionen Klimaanlagen das Netz ist überlastet, die Spannung fällt.
Nachts, wenn kaum etwas läuft – steigt die Spannung.
Und dann kommen noch PV-Anlagen dazu, die bei strahlender Sonne Energie ins Netz drücken, als gäbe es kein Morgen. Die Folge: eine echte Achterbahnfahrt der Spannung.
Deshalb müssen die Ingenieur/innen, die Transformatoren auslegen, diese Schwankungen einkalkulieren.
Ein Verhältnis von 15/0,4 kV reicht auf dem Papier vielleicht aus.
Aber was, wenn das Netz stattdessen 15,4 kV liefert?
Dann wird aus den geplanten 400 V auf der Niederspannungsseite plötzlich 411 V – und das kann schon zu viel für empfindliche Wechselrichter sein.
Die Magie der Technik: Stufenschalter zur Spannungsregelung
Hier kommt der Trick der Ingenieurskunst ins Spiel: Stufenschalter.
Der Transformator kann sein Übersetzungsverhältnis um ±2×2,5 % anpassen, also die Spannung anpassen, ohne dass die Wicklungen mechanisch verändert werden müssen.
Man kann es sich vorstellen wie beim Thermostat: Der Transformator reguliert die Spannung, je nachdem, wie sich die Bedingungen ändern, ganz automatisch.
Was macht ein gutes Übersetzungsverhältnis aus?
Ein gutes Übersetzungsverhältnis ist eins, das:
zur tatsächlichen Netzspannung am Anschlusspunkt passt (nicht nur auf dem Papier),
die richtige Spannung für Wechselrichter und Verbraucher liefert,
Regelspielraum bietet,
eine überdimensionierte Auslegung der Betriebsmittel vermeidet.
Deshalb sieht man auf dem Typenschild von Transformatoren so oft 15,75/0,42 kV statt der schönen, runden Zahlen wie 15/0,4 kV.
Denn die Welt ist nicht immer rund und eben – und ein Transformator muss das verstehen.
Woher kommen typische Übersetzungsverhältnisse? — Eine Geschichte von Kompromissen, Netzlandkarten und ingenieurtechnischer Flexibilität
Stell dir eine elektrische Landkarte Europas vor – aber nicht mit Bergen und Flüssen, sondern mit Spannungsebenen: 10 kV, 15 kV, 20 kV, 30 kV, 13,2 kV...
Jedes Land hat sein eigenes System, seine eigenen Gewohnheiten und seine eigenen Standards entwickelt – oft aus historischen, technologischen oder logistischen Gründen.
Auf dieser Karte ist der Transformator wie ein mehrsprachiger Dolmetscher, der nicht nur die Sprache des jeweiligen Landes (Spannung) sprechen muss, sondern auch den Tonfall trifft – sprich: Stromstärke, Toleranzen und Regelungslogik.
Typische Übersetzungsverhältnisse wie 10 kV / 0,69 kV, 15,75 kV / 0,42 kV oder 20 kV / 0,4 kV sind das Ergebnis von drei Kräften, die jeder Transformatorenhersteller in Balance bringen muss:
1. Die lokale Netzspannung auf der Mittelspannungsseite (MS)
In Polen sind 15 kV oder 20 kV Standard. In Deutschland trifft man auf 10 kV, 15 kV und 30 kV. In Spanien sind es oft 13,2 kV oder 21 kV.
Ein Transformator muss genau in diese Welt hineinpassen – deshalb ist die Primärspannung der Übersetzung oft direkt von der regionalen Netzstruktur abgeleitet.
2. Die gewünschte Ausgangsspannung für die Verbraucher
Typischerweise liegt sie bei 0,4 kV, 0,42 kV oder 0,69 kV – je nach Auslegung der Anlage, Anforderungen der eingesetzten Wechselrichter oder Netzanschlussbedingungen.
Ziel ist es, eine Ausgangsspannung zu wählen, die optimal zu den nachgeschalteten Systemen wie PV-Wechselrichtern oder Batteriespeichern passt.
3. Sicherheitsspielraum, Regelungsreserve und Netzschwankungen
In der Realität liefert das Netz selten exakt 15 000 V – oft sind es 15 200 V, 15 400 V oder auch mal nur 14 900 V.
Ein Transformator braucht also einen Puffer, um durch Stufenschaltung (Anzapfungen) die Spannung anpassen zu können – meist ±2×2,5 % oder ähnlich.
Deshalb sieht man häufig Primärspannungen wie 15,75 kV – ein bewusster Aufschlag, der Regelungsspielraum schafft und die Synchronisation mit dem Wechselrichter sichert.
Diese scheinbar „schiefen“ Werte – die berühmten 0,75 kV extra – sind kein Fehler, sondern das Resultat technischer Präzision, normgerechter Planung und praktischer Erfahrung.
Sie zeigen, dass gute Technik nicht rund, sondern angepasst ist.
Typische Übersetzungsverhältnisse – und wo sie zum Einsatz kommen
In der Welt der Mittelspannungstransformatoren gibt es einige echte Klassiker – Kombinationen, die so regelmäßig auf Baustellen auftauchen wie der erste Kaffee um sechs Uhr morgens im Planungsbüro. Jede von ihnen hat ihre eigene Logik und ein solides technisches Fundament.
Der erste Evergreen: 10 kV / 0,69 kV
Diese Konfiguration findet man überall dort, wo große Leistungen und Wechselrichter mit rund 690 V AC im Spiel sind – zum Beispiel in Energiespeichern oder Ladeparks für E-Fahrzeuge.
Das Verhältnis sorgt für einen niedrigen Spannungsfaktor, hält den Stromfluss auf einem vernünftigen Niveau und verhindert eine Überlastung der Wicklungen.
Kurz gesagt: maximale Stabilität, wenn auf der Niederspannungsseite Leistungselektronik auf Präzision wartet.
Ein Favorit der Ingenieure: 15,75 kV / 0,42 kV
Der goldene Mittelweg für Photovoltaikanlagen in Polen und Deutschland.
Dieses Verhältnis ist ein gelungener Kompromiss zwischen einem 15 kV-Netz und Wechselrichtern mit einem Ausgang von 400–420 V.
Es liefert eine optimale Synchronisationsspannung und bietet gleichzeitig Regelreserven über Anzapfungen.
Man könnte sagen: wie der ideale Reifendruck – nicht zu niedrig, nicht zu hoch, sondern genau richtig für sichere und effiziente Fahrt.
Der Dauerbrenner: 20 kV / 0,4 kV
Diese Kombination hält seit Jahrzehnten tausende Mittel-/Niederspannungstransformatoren in ganz Europa am Laufen.
Die Primärspannung von 20 kV und die Sekundärspannung von 0,4 kV bilden ein vertrautes Duo für Planer – zuverlässig, kalkulierbar und unkompliziert im Betrieb.
Perfekt geeignet, wenn Versorgungssicherheit und Kompatibilität mit klassischer NS-Schalttechnik oberste Priorität haben.
Jedes dieser Übersetzungsverhältnisse ist wie eine eigene Sprache – alle sprechen die gleiche physikalische Grammatik, aber mit einem anderen Akzent.
Das eine spricht fließend Wechselrichter, das andere versteht sich bestens mit dem Verteilnetz – und das dritte bringt beide Welten sicher zusammen.
Und genau deshalb ist die Welt der Transformatoren alles andere als langweilig.
Denn selbst in Zahlen und Spannungen steckt ein Stück Ingenieurskunst, Anpassung – und manchmal sogar ein Hauch technischer Poesie.
Wie funktioniert das Übersetzungsverhältnis eines Transformators – kurz erklärt
Ganz einfach gesagt: Das Übersetzungsverhältnis beschreibt das Verhältnis der Spannung zwischen der Primärwicklung und der Sekundärwicklung.
Wenn ein Transformator beispielsweise ein Verhältnis von 15 000 V / 400 V hat, bedeutet das:
Pro 15 000 V auf der Mittelspannungsseite liefert er 400 V auf der Niederspannungsseite.
Was bedeutet das für den Betrieb?
Aus Sicht der Anwender heißt das:
Der Transformator reduziert die Spannung aus dem Mittelspannungsnetz auf ein sicheres Niveau für angeschlossene Verbraucher,
Gleichzeitig steigt der Strom auf der Niederspannungsseite, proportional zur Umkehrung des Übersetzungsverhältnisses.
Mit anderen Worten: Je größer das Verhältnis der Spannungen, desto höher der Strom auf der Sekundärseite – und umgekehrt.
Deshalb gilt für die Scheinleistung eines Transformators:
S = U₁ × I₁ = U₂ × I₂,
wo:
S – Scheinleistung [kVA],
U – Spannung [V],
I –Strom [A]
Ein falsch gewähltes Übersetzungsverhältnis, ohne das reale Lastprofil und die Schutztechnik zu berücksichtigen, ist ein sicherer Weg zu Problemen:
Fehlauslösungen von Schutzgeräten,
Überhitzung von Wicklungen,
Synchronisationsfehler mit Wechselrichtern.
Deshalb ist die Wahl des richtigen Übersetzungsverhältnisses kein Detail, sondern eine Kernfrage guter Netzplanung.
Phasenschaltungen und ihr Einfluss auf das Übersetzungsverhältnis
Manchmal beeinflusst die Art der Phasenschaltung (z. B. Y-Δ, Δ-Y, Δ-Δ, Y-Y usw.) das effektive Übersetzungsverhältnis im Vergleich zum Nennwert auf dem Typenschild.
Beispielsweise kann bei Konfigurationen wie Dyn11 (Stern-Dreieck-Schaltung mit Phasenverschiebung) das tatsächliche Spannungsverhältnis vom angegebenen Wert abweichen – insbesondere wenn der Neutralleiter („n“) mitgeführt wird. In solchen Fällen sind zusätzliche Korrekturen notwendig ;-)
Toleranzen und Anzapfungen
Ein Transformator verfügt über sogenannte Anzapfungen an der Primärwicklung, die eine Spannungsanpassung ermöglichen – typischerweise ±2×2,5 %.
So kann das Gerät auf Schwankungen im Mittelspannungsnetz oder Anforderungen des Wechselrichters reagieren.
Ein Übersetzungsverhältnis von 15,75 kV ist daher kein starrer Wert, sondern ein Ausgangspunkt für die Spannungsregelung im praktischen Betrieb.
Verluste, Wirkungsgrad und Normen
Jede Trafokonstruktion zielt darauf ab, Verluste (z. B. durch Erwärmung) zu minimieren.
Die europäische Verordnung Ecodesign 548/2014 legt fest, dass neue Transformatoren innerhalb definierter Leistungsklassen Effizienzstandards wie EEF2 erfüllen müssen.
Schon die Wahl des Übersetzungsverhältnisses beeinflusst indirekt die Effizienz:
❌ Falsch gewähltes Verhältnis → höhere Verluste, schlechtere Regelung, übermäßige Erwärmung.
Warum das Übersetzungsverhältnis entscheidend für die Synchronisation mit dem VNB ist
Verteilnetzbetreiber (VNB) haben konkrete Anforderungen an die Nennspannung an Einspeisepunkten.
Deshalb muss das Übersetzungsverhältnis eines Transformators das reale Netzspannungsniveau vor Ort berücksichtigen – das ist häufig nicht exakt 15 000 V, sondern z. B. 15 750 V oder 15 400 V.
Das ermöglicht:
- stabilen Betrieb von PV-Wechselrichtern, die genau 400–420 V AC benötigen,
- Einhaltung der Toleranzen im Mittelspannungsbereich (±5 %),
- Normkonformität mit PN-EN 50160 für Spannungsqualität.
Deshalb greifen viele Planer zu 15,75/0,42 kV – dieses Verhältnis schafft Sicherheitsreserven für die Anzapfregelung (±2 × 2,5 %), ohne die Netzsynchronisation zu verlieren.
Unterschiede in den Mittelspannungsnetzen Polens, Deutschlands und Spaniens
Europa ist ein Flickenteppich unterschiedlicher Spannungsstandards.
In Polen und Tschechien dominieren 15 kV und 20 kV.
In Deutschland: 10 kV, 15 kV und 30 kV.
In Spanien: 13,2 kV, 15 kV und 21 kV.
Ein Planer muss nicht nur die Spannung kennen, sondern auch die Philosophie des jeweiligen VNB verstehen.
Beispiele:
In Deutschland gibt es noch viele Netze mit 10/0,4 kV – typischerweise mit Transformatoren 10,5/0,4 kV.
In Spanien häufig 21/0,42 kV – weil das nominale 21 kV-Niveau aus modernisierten 3×12 kV-Netzen stammt.
In Polen ist 15/0,4 kV Standard – aber 20/0,69 kV wird immer beliebter, z. B. für Energiespeicher oder Hochleistungswechselrichter.
Diese Unterschiede erklären, warum ein und derselbe Transformator je nach Bestimmungsland unterschiedliche Typenbezeichnungen tragen kann.
Wir entwickeln unsere Transformatoren in Varianten wie 10/0,4 kV, 15,75/0,42 kV, 20/0,69 kV – mit Anzapfregelung im Bereich ±3×2,5 % oder ±2×2,5 % – perfekt angepasst an die Anforderungen von Verteilnetzbetreibern in Polen, Deutschland und Spanien.—> Frag uns gerne nach einer individuellen Lösung für dein Projekt.
Ein Praxisbeispiel von der Baustelle: Ein Übersetzungsverhältnis, das das Projekt rettete
Während der Abnahme einer PV-Freiflächenanlage stellte sich heraus, dass die Spannung am Netzanschlusspunkt 15,6 kV statt der geplanten 15 kV betrug.
Wäre der Transformator mit einem Verhältnis von 15/0,4 kV ausgelegt worden, hätten die Wechselrichter auf der Niederspannungsseite 416–418 V erhalten – was ihren zulässigen Bereich überschritten hätte.
Die Folge? Das System hätte sich bei jedem Spannungsschub des Netzes abgeschaltet.
Der Einsatz einer Einheit mit einem Übersetzungsverhältnis von 15,75/0,42 kV löste das Problem.
Die Differenz von nur 0,75 kV auf der Mittelspannungswicklung war entscheidend für den stabilen Betrieb und die Einhaltung der Vorgaben des Verteilnetzbetreibers (VNB).
Für den Investor war das der Unterschied zwischen einer „laufenden Anlage“ und einer „stehenden“.
Übersetzungsverhältnis und Auswahl von Schutzgeräten
Das Übersetzungsverhältnis bestimmt auch die Nennströme – und somit die Auswahl von Kabeln, Stromwandlern, Schutzschaltern und Sicherungen.
Ein falscher Ansatz beim Verhältnis kann die gesamte Logik der Anlage verändern:
Zu kleines Übersetzungsverhältnis = zu hohe Ströme auf der NS-Seite → Erwärmung der Leitungen
Zu großes Verhältnis = zu geringe Spannung → Wechselrichter schalten ab
Daher empfehlen die Normen PN-EN 60076-1 und EN 50588-1, bei der Wahl des Übersetzungsverhältnisses immer die realen Spannungen im Netzanschlusspunkt, eine Toleranz von ±5 % sowie die Art der Last (ohmisch, induktiv, kapazitiv) zu berücksichtigen.
Gerade in PV- und EV-Systemen ist das sogenannte dynamische Übersetzungsverhältnis entscheidend – also die Fähigkeit des Transformators, Spannungsschwankungen durch Wechselrichter oder DC-Lader auszugleichen.
Wie wählt man das passende Übersetzungsverhältnis? – Ein praktisches Rechenbeispiel
Stellen Sie sich vor, Sie planen eine 2-MW-Station für eine PV-Anlage, die an ein 15-kV-Netz angeschlossen ist, mit Wechselrichtern bei 420 V AC.
Zur Auswahl stehen zwei Varianten:
15/0,4 kV
15,75/0,42 kV
Für eine Scheinleistung von 2000 kVA ergibt sich:
Variante 15/0,4 kV
I₁ = S / (√3 × 15 000) = 77 A
I₂ = S / (√3 × 400) = 2887 A
Variante 15,75/0,42 kV
I₁ = S / (√3 × 15 750) = 73 A
I₂ = S / (√3 × 420) = 2747 A
Auf den ersten Blick sind die Unterschiede gering –
in der Praxis bedeuten sie jedoch niedrigere Ströme auf der NS-Seite, geringere Verlustleistung und niedrigere Betriebstemperaturen der Wicklungen.
Intelligente und regelbare Transformatoren
Ein Transformator ist heute kein passives Netzbauteil mehr –
er ist ein aktiver Teilnehmer am Gleichgewicht des Energiesystems.
Integrierte Spannungsregler analysieren in Echtzeit die Werte auf der Mittel- und Niederspannungsseite und passen das Übersetzungsverhältnis dynamisch im Bereich von ±5 % an.
Das Ergebnis?
Die Station hält die Ausgangsspannung konstant, selbst wenn die Last infolge von PV-Wechselrichtern oder DC-Ladestationen stark schwankt.
Das ist besonders relevant in modernen Energieprojekten, in denen Strom nicht nur vom Netz zum Verbraucher, sondern auch vom Verbraucher ins Netz fließt.
In Photovoltaikparks, Batteriespeichern oder E-Mobility-Hubs – also überall dort, wo sich der Energiefluss wie der Wind dreht –
wird der Transformator mit adaptivem Übersetzungsverhältnis zum Herzstück der Stabilität.
Wachsende Anforderungen der Verteilnetzbetreiber
Immer mehr Verteilnetzbetreiber (VNB) in Europa nehmen diese Funktionen in ihre technischen Anschlussbedingungen auf.
Ein logischer Schritt – denn je dezentraler und volatiler das Netz, desto mehr braucht es Komponenten, die mitdenken und reagieren können.
Ein wirtschaftlicher Vorteil für Investoren
Automatische Spannungsregelung bedeutet:
geringere Energieverluste,
niedrigere Betriebskosten,
längere Lebensdauer der Wechselrichter,
keine manuellen Nachjustierungen mehr.
Die Station „lernt“ mit der Zeit ihren eigenen Lastverlauf und wird Teil eines intelligenten Gesamtsystems.
Strategischer Parameter in Smart Grids
In einer Welt, die sich auf smarte Netze zubewegt, ist das Übersetzungsverhältnis kein statischer Wert mehr, sondern ein strategischer Stellhebel für:
Energieeffizienz,
Netzkonformität,
Systemzuverlässigkeit.
Man könnte sagen:
Die Zukunft des Transformators besteht nicht mehr nur aus Stahl und Kupfer, sondern auch aus Logik und Algorithmen.
Ein Blick in die Zukunft
Noch vor zehn Jahren war das Übersetzungsverhältnis ein Wert,
der einmal festgelegt wurde – und dann für 30 Jahre unverändert blieb.
Diese Zeiten sind vorbei.
Moderne Konstruktionen – wie unser Energeks MarkoEco2 – bieten die Möglichkeit zur automatischen Spannungsregelung in Abhängigkeit von der Netzlast.
Das bedeutet:
Das Übersetzungsverhältnis ist nicht mehr fix, sondern adaptiv im Bereich von ±5 %, um die Niederspannungsseite jederzeit im optimalen Bereich zu halten – auch bei starken Spannungsschwankungen im Mittelspannungsnetz.
Wenn Sie einen Transformator suchen, der die Sprache moderner Energieinfrastrukturen versteht –
schauen Sie sich unser aktuelles Angebot an:
—> Mittelspannungstransformatoren – vollständiges Angebot von Energeks
Und wenn Sie sich mit Fachwissen, Projektbeispielen und einem zukunftsorientierten Blick auf die Energiebranche austauschen möchten –
folgen Sie uns auf LinkedIn Energeks.
Denn Technik ist das eine –
doch es sind die Menschen und Beziehungen, die ein System wirklich zum Funktionieren bringen.
Quellen:
European Commission – Regulation (EU) 2019/1783 supplementing Regulation (EU) 548/2014: Ecodesign requirements for power transformers
Forbot: Transformator – budowa, zasada działania i zastosowanie
Leerlaufverluste in Tier-2-Transformatoren. Eisen, Wärme und Kondensatoren, die versteckten Kosten, die niemand sieht.
Stellen Sie sich einen Küchenhahn vor, der alle paar Sekunden tropft.
Eine Woche lang ignorieren Sie das Geräusch. Nach einem Monat hören Sie es nicht mehr.
Nach einem Jahr stellen Sie fest, dass Sie eine Wasserrechnung bezahlt haben, die in keiner Weise zu Ihrem tatsächlichen Verbrauch passt.
Leerlaufverluste in Transformatoren funktionieren ähnlich. Ein an das Netz angeschlossener Transformator verbraucht Energie, auch wenn auf der Niederspannungsseite keine Last vorhanden ist. Es ist das Atmen des Kerns. Es ist die Magnetisierung der Bleche. Es ist Wärme, die leise entweicht und zu Betriebskosten der Anlage wird.
Tier 2 hat die Anforderungen an Verluste verschärft und ermöglicht, diese Unterschiede endlich objektiv zu messen. Das ist eine gute Nachricht für Investoren, Auftragnehmer, Planer und Asset-Manager, sofern sie wissen, welche Zahlen relevant sind und wie man sie liest. In diesem Text legen wir es Ihnen offen dar.
Wenn Sie nach konkreten Informationen suchen, finden Sie hier Formeln, Grenzwerte aus den Vorschriften, Beispiele für Berechnungen sowie praktische Hinweise, wie man Datenblätter und Prüfberichte nach IEC liest.
Wir zeigen, wann ein Unterschied von einigen Hundert Watt bei P0 den Aufwand wert ist und wann es besser ist, in besseres Blech, einen größeren Kern oder ein anderes Isoliermedium zu investieren, weil die gesamten TCO schon in den ersten Betriebsjahren sinken.
Wir erklären auch die Rolle der Kondensatoren. Die Pointe vorweg. Kondensatoren reduzieren nicht die Leerlaufverluste des Kerns, können jedoch Ströme im Netz senken und die Bilanz der Lastverluste sowie die vertraglichen Strafzahlungen für cosφ verbessern.
Was Sie im Inneren finden.
Zunächst erkläre ich kurz und verständlich, was Leerlaufverluste sind und woher sie stammen. Danach ordnen wir die Tier-2-Anforderungen in der Europäischen Union und zeigen, was die Tabellen mit zulässigen Verlusten tatsächlich verändern.
Anschließend geht es ums Geld. Wir berechnen, wie viel jedes zusätzliche Kilowatt P0 pro Jahr und über einen Zeitraum von fünfundzwanzig Jahren kostet.
Zum Schluss prüfen wir, wo und wann Kondensatoren den Unterschied machen und wie man sie auswählt, um nicht in Resonanz zu geraten und die Situation zu verschlechtern.
Lesezeit. Etwa 10 Minuten
Was Leerlaufverluste sind und warum sie immer auftreten
Fangen wir mit den Grundlagen an.
Leerlaufverluste P0 sind die Leistung, die ein Transformator verliert, wenn er mit seiner Nennspannung betrieben wird, während die Sekundärwicklung nicht belastet ist.
Einfach gesagt ist dies der Preis dafür, dass der Kern von einem Feld mit fünfzig Hertz magnetisiert wird. P0 besteht hauptsächlich aus Verlusten in den Blechen des Magnetkerns.
Es gibt zwei Hauptmechanismen.
Erstens die Hysterese, also die Energie, die benötigt wird, um das Material durch seinen Magnetisierungszyklus zu führen. Zweitens die Wirbelströme, winzige Stromkreise in der Ebene der Bleche, die Energie in Form von Wärme verstreuen.
In der Praxis bleibt P0 vom Leerlauf bis zur Volllast bei sinusförmiger Versorgung weitgehend konstant, da der Kern im Wesentlichen die gleiche Spannung und Frequenz sieht. Deshalb spricht man umgangssprachlich von Eisenverlusten. Die Definition der Messung von P0 im Leerlaufzustand bei Nennspannung finden Sie in IEC 60076 Teil 1 und 7.
Warum dies ein Fixkostenfaktor ist
Weil Transformatoren im wirklichen Leben selten abgeschaltet werden.
In Mittelspannungs-Umspannwerken, in Photovoltaikanlagen, in Rechenzentren und in industriellen Schaltanlagen laufen sie rund um die Uhr. Das bedeutet 8760 Stunden pro Jahr, in denen jede zusätzliche 100 Watt P0 876 Kilowattstunden Energie verbrauchen.
Über einen Zeitraum von 25 Jahren ergibt das 21 900 Kilowattstunden allein durch diesen winzigen Bruchteil eines Kilowatts.
Wenn der kombinierte Energie- und Netznutzungspreis etwa 0,12 € pro Kilowattstunde beträgt (im Jahr 2025 in der EU je nach Land, Branche und Vertrag ca. 0,08–0,20 €), dann kosten zusätzliche 100 Watt P0 rund 2628 € über die Lebensdauer des Transformators.
Das bedeutet: Ein zusätzliches Kilowatt Leerlaufverluste entspricht 8760 Kilowattstunden jährlich – ein unerbittlicher Faktor. Zum Vergleich: Das ist der typische Jahresverbrauch eines europäischen Haushalts mit 2–3 Personen.
Woher die Unterschiede bei P0 zwischen Transformatoren kommen
Die kürzeste Antwort lautet: aus der Qualität und Güteklasse des Stahls, aus der Technologie des Schneidens und Stapelns des Kerns, aus der Größe des Kerns sowie aus der Betriebsflussdichte, die der Konstrukteur gewählt hat.
Höherwertiges Material und ein größerer Kern bedeuten niedrigere Leerlaufverluste, aber auch mehr Masse und einen höheren Kaufpreis. Die eigentliche Entscheidung lautet daher nicht billig oder teuer kaufen, sondern wie man die Total Cost of Ownership (TCO) im jeweiligen Lastprofil optimiert.
Mit Tier 2 mussten die Hersteller die Verlustgrenzen senken. Infolgedessen erreichen viele moderne Transformatoren P0-Werte deutlich unterhalb der tabellarischen Grenzwerte. Auf diese Grenzwerte gehen wir im nächsten Abschnitt ein.
Wie sich Kondensatoren zu P0 verhalten
Dies ist die Frage, die viele zu einer Abkürzung verleitet.
Leider haben Kondensatoren keinen Einfluss auf die Kernverluste, da P0 durch Material, Geometrie, Spannung und Frequenz bestimmt wird. Die Blindleistungskompensation senkt Ströme in Leitungen und Wicklungen, was die Bilanz der Lastverluste verbessern und Strafzahlungen für cosφ verringern kann, den P0-Anteil jedoch nicht reduziert.
Wir werden auf die Rolle der Kondensatoren in einem eigenen Abschnitt ausführlich zurückkommen, zusammen mit Resonanzrisiken und Dimensionierungsrichtlinien.
Eine praktische Kontrollfrage
Angenommen, der Preisunterschied zwischen zwei Transformatoren beträgt 3000–4000 €, aber die teurere Version hat 300 Watt weniger P0. Welche Lösung ist nach fünf Jahren in einer kontinuierlich betriebenen Anlage günstiger?
In vielen Fällen erreicht der effizientere Transformator bereits im dritten Jahr die Amortisation, und im fünften Jahr beginnt er, reale Einsparungen zu erwirtschaften.
Deshalb gilt im heutigen europäischen Energiemarkt – mit steigenden Stromkosten und strengeren Klimavorgaben – die Optimierung der Tier-2-Leerlaufverluste nicht mehr nur als technische, sondern ebenso als finanzielle und strategische Frage.
Tier 2 in der Praxis. Was die EU-Verlusttabellen verändert haben und wie man sie nutzt
Die Ecodesign-Vorschriften für Transformatoren in der Europäischen Union haben Ordnung in das Thema Verluste gebracht.
Zunächst kam die erste Stufe, Tier 1, gültig ab dem 1. Juli 2015. Danach traten am 1. Juli 2021 strengere Grenzwerte in Kraft, bekannt als Tier 2. Diese betreffen unter anderem die maximal zulässigen Leerlaufverluste (P0) und Lastverluste (Pk) für Mittelspannungs-Transformatoren bis 3150 kVA, mit einer Unterscheidung zwischen ölgekühlten und trockenen Ausführungen.
Die Vorschrift verlangt außerdem, dass in der Dokumentation die Nennleistung, P0, Pk und der Peak Efficiency Index (PEI) angegeben werden, soweit relevant. Dadurch lassen sich Angebote leichter direkt mit der Normtabelle vergleichen, anstatt sich ausschließlich auf Marketingaussagen zu verlassen.
Wie man die Tabellen liest und sich nicht in den Bezeichnungen verliert
Nehmen wir als Beispiel einen Dreiphasentransformator mit 2000 kVA, einer Hochspannungswicklung bis 24 kV und einer Niederspannungswicklung bis 1,1 kV.
Für diese Konfiguration zeigt die Tier-2-Tabelle für Öltransformatoren maximale Leerlaufverluste von etwa 1,305 kW. Bei Trockentransformatoren derselben Leistung erlaubt die entsprechende Tabelle P0 von etwa 2,34 kW.
In der Praxis variieren die zulässigen Werte je nach Spannungskombinationen und speziellen Fällen. Zum Beispiel gelten für 36-kV-Wicklungen oder Doppelnennspannungen Korrekturfaktoren, die die zulässigen Grenzwerte anheben.
Es ist daher entscheidend, Angebote innerhalb derselben Spannungsklasse und unter denselben Konstruktionsannahmen zu vergleichen. Andernfalls vergleicht man Äpfel mit Birnen.
Was ist mit Einheiten über 3150 kVA?
Für größere Transformatoren legt die Vorschrift den Schwerpunkt auf Mindestwerte für den PEI. Das bedeutet jedoch nicht, dass P0 unwichtig wird.
Im Gegenteil. Der PEI hängt sowohl von P0 als auch von Pk ab sowie vom Lastpunkt, bei dem der Wirkungsgrad maximal ist.
In der Dokumentation sollten sowohl der PEI als auch die Last, bei der er auftritt, enthalten sein. Im Zweifel fordern Sie vom Hersteller ein vollständiges Datenblatt mit Messergebnissen und Berechnungsmethoden nach IEC.
Von der Regulierung zum Geld
Jetzt kommt der angenehmste Teil, denn Zahlen vereinfachen die Entscheidungen.
Angenommen, Sie vergleichen zwei Transformatoren derselben Spannungsklasse und Leistung. Einer hat P0 = 2,0 kW, der andere P0 = 2,6 kW. Beide liegen innerhalb der zulässigen Tier-2-Grenzen, aber der zweite ist um 0,6 kW schlechter.
Die Differenz im Energieverbrauch durch Leerlaufverluste beträgt 0,6 kW × 8760 Stunden = 5256 kWh jährlich.
Bei einem Gesamtpreis von rund 0,12 € pro Kilowattstunde (durchschnittliche Energie- und Netzkosten in der EU) zahlen Sie also etwa 631 € pro Jahr nur für diesen Unterschied. Über 25 Jahre summiert sich das auf etwa 15 780 €.
Selbst wenn der Transformator mit besserem Blech schwerer ist und mehr Transportkosten verursacht, sinken die Total Cost of Ownership (TCO) oft deutlich – besonders dort, wo Transformatoren nie abgeschaltet werden. Klingt einfach – und das ist es auch – aber erst Tier 2 hat diese Vergleiche wiederholbar und berechenbar gemacht.
Warum Investoren manchmal Pk überschätzen und P0 unterschätzen
Lastverluste Pk schmerzen an sonnigen Tagen und in Produktionsspitzen, daher erscheinen sie in Berichten sichtbarer. P0 hingegen verursacht Tag für Tag still Kosten – auch in Stillstandszeiten und außerhalb der Saison.
Wenn die Anlage kontinuierlich läuft, ist jedes zusätzliche P0 ein sicherer Kostenfaktor.
Daher lohnt es sich, die Strategie aufzuteilen. Für Anlagen mit hoher Lastvariabilität sollte man Pk sowie Spannungsregelung und Kühlung optimieren. Für Anlagen, die sieben Tage die Woche betrieben werden, muss man P0 stärker berücksichtigen, da es die Grundkosten bestimmt.
Die IEC-Dokumente definieren die Messung von P0 in wiederholbarer Weise, und Ecodesign erzwingt Transparenz der Daten in Katalogen und auf Typenschildern.
Eine Anmerkung zur Datenqualität
Es kommt vor, dass in Angeboten Angaben wie P0 ≤ 2600 W erscheinen. Eine solche Angabe zeigt jedoch nicht, was der Hersteller tatsächlich in Tests erreicht. Fordern Sie immer Werte mit Nachkommastellen und Typprüfberichte nach IEC 60076.
Das ist keine Kritik an den Herstellern, sondern normale Einkaufspraxis bei Anlagen, die über Jahrzehnte bei Ihnen bleiben.
Warum ein Unterschied von 5 kW über 25 Jahre Hunderttausende Euro bedeutet
Leerlaufverluste und das Portemonnaie des Investors
Aus Sicht eines Investors oder Asset-Managers übersetzt sich jede Zahl in der Verlusttabelle direkt in Geld. Stellen Sie sich einen 2000-kVA-Transformator mit Leerlaufverlusten von 15 kW vor. Ein anderer Hersteller bietet einen ähnlichen Transformator an, jedoch mit P0 = 20 kW. Auf dem Papier mögen 5 Kilowatt wie ein kleiner Unterschied aussehen. In der Praxis bedeutet es jedoch 5 kW zusätzlich, die kontinuierlich während 8760 Stunden pro Jahr aufgenommen werden – also 43 800 Kilowattstunden Energie, die niemand genutzt hat, die aber bezahlt werden müssen.
Berechnung über 25 Jahre
Bei einem durchschnittlichen europäischen Strompreis von 0,12 € pro kWh (Energie plus Netznutzung) beträgt die jährliche Kostendifferenz 5256 €. Über 25 Jahre summiert sich das auf 131 400 €.
Das ist keine Abstraktion. Es entspricht einem neuen Elektroauto, einem zusätzlichen Solartracker für Module in einem PV-Park oder sogar einem Jahresbudget für die Wartung einer gesamten Umspannstation.
Warum dies in Ausschreibungen oft übersehen wird
Weil sich die meiste Aufmerksamkeit auf den Kaufpreis des Transformators, die Transport- oder Fundamentkosten richtet. Leerlaufverluste gehen in der Tabelle zwischen Dutzenden anderer Parameter unter. Zudem geben Vertriebsmitarbeiter häufig Werte wie „≤20 kW“ an, ohne den tatsächlich gemessenen Wert zu nennen.
Es ist, als ob man ein Auto mit einem Prospekt kauft, in dem steht: „Verbrauch nicht mehr als 10 l/100 km“. In Wirklichkeit könnten es 7 oder 9,9 sein. Beide liegen in der Norm, aber über die Jahre ist der Kostenunterschied enorm.
Das Fazit
Ein kleiner Unterschied bei P0 ist kein Detail – es ist systematisch verlorenes Geld. Jeder, der Angebote vergleicht, sollte Watt in Euro über einen Zeitraum von 20–30 Jahren umrechnen und erst dann eine Entscheidung treffen.
Die Rolle der Kondensatoren – versteckter Verbündeter oder unnötiger Ballast?
Kondensatoren und Leerlaufverluste
Lassen Sie uns zunächst einen Mythos ausräumen. Kondensatoren reduzieren die Kernverluste nicht. P0 wird durch die Physik des Eisens bestimmt, nicht durch Blindleistungsflüsse. Man kann P0 nur senken, indem man das Kernmaterial, seine Masse oder die Fertigungstechnologie verbessert.
Wo Kondensatoren wirklich wirken
Kondensatoren spielen eine Schlüsselrolle bei der Blindleistungskompensation. Sie verbessern den Leistungsfaktor (cosφ), wodurch Ströme in Leitungen und Transformatorwicklungen reduziert werden. Dies wiederum verringert die Lastverluste (Pk), die proportional zum Quadrat des Stroms sind. Mit anderen Worten: Kondensatoren beeinflussen P0 nicht, können aber die Verlustbilanz der gesamten Anlage spürbar verbessern.
Wie viel Kondensatorleistung benötigt wird
Das hängt vom Lastprofil und von der Art der Verbraucher ab. Wenn eine Mittelspannungsstation viele Induktionsmotoren versorgt, kann die Kompensation mehrere Hundert kvar erfordern. In PV-Anlagen oder Energiespeichersystemen sind die Werte meist kleiner, aber immer noch relevant – in der Größenordnung von 50–200 kvar. Die Faustregel ist eindeutig: Kondensatoren sollten so dimensioniert sein, dass der cosφ auf dem vom Netzbetreiber geforderten Niveau bleibt, in der Regel über 0,95.
Die Resonanzfalle
Es muss darauf geachtet werden, dass die Kompensation nicht in Resonanz mit Netzoberschwingungen gerät. Es kommt vor, dass Kondensatoren statt zu helfen die Situation verschlimmern, indem sie Überspannungen oder Überhitzung verursachen. Deshalb werden in modernen Stationen häufig abgestimmte Kondensatorbänke mit Drosseln oder sogar aktive Blindleistungskompensatoren eingesetzt.
Kondensatoren und Investitionsstrategie
Lohnt es sich, in Kondensatoren zu investieren? Ja – aber nicht als magische Lösung für P0. Ihre Rolle besteht darin, lastabhängige Verluste zu senken, die Energiequalität zu verbessern und Strafzahlungen des Netzbetreibers zu vermeiden. In einem gut ausgelegten System können Kondensatoren die Gesamtverluste um 5–10 % reduzieren und die Wirtschaftlichkeit des Transformators verbessern, insbesondere bei hohen induktiven Lasten.
Wie man das technische Datenblatt eines Transformators und die Angebote der Hersteller liest
“≤30 kW” versus “genau 28,7 kW”
Auf den ersten Blick sehen beide Angaben korrekt aus. Das Problem ist, dass das Symbol “≤” dem Hersteller einen großen Spielraum lässt – in der Praxis kann der Transformator Leerlaufverluste von 19 oder 29,9 kW haben. In beiden Fällen erfüllt er die Norm, doch der Unterschied in den Betriebskosten beläuft sich auf Zehntausende Euro. Deshalb sollten Sie immer einen genauen Wert mit Nachkommastellen verlangen. Das ist keine Laune – sondern gängige Ingenieurpraxis.
IEC-Typprüfberichte
Das Datenblatt ist das eine, ein Typprüfbericht nach IEC 60076 ist etwas anderes. Der Bericht zeigt die tatsächlich gemessenen Verlustwerte und nicht nur die Angaben des Herstellers. Bei Ausschreibungen und technischen Abnahmen ist es sinnvoll, solche Dokumente anzufordern. Es ist vergleichbar mit dem Einfordern zertifizierter Verbrauchstests bei einem Autohersteller – nur dann haben Sie die Gewissheit, dass die Daten stimmen.
Sprachliche und marketingbezogene Fallstricke
In Angeboten finden Sie Begriffe wie „optimierter Kern“, „innovative Konstruktion“ oder „energieeffizientes Design“. Das klingt gut, doch solange keine konkrete P0-Zahl angegeben ist, bleibt es Marketing. Schauen Sie immer auf die Verlusttabelle, nicht auf die Adjektive.
Wie man Angebote Schritt für Schritt vergleicht
Wählen Sie Transformatoren mit gleicher Nennleistung und Spannung.
Stellen Sie die Werte für P0 und Pk in einer Tabelle mit Watt-Genauigkeit gegenüber.
Multiplizieren Sie die Differenzen mit 8760 Stunden pro Jahr und dem Stromtarif.
Rechnen Sie das Ergebnis auf 25–30 Jahre hoch.
Vergleichen Sie die Summe mit der Preisdifferenz zwischen den Transformatoren.
Dieser einfache Algorithmus zeigt, dass „anfangs teurer“ sehr oft „im gesamten Lebenszyklus günstiger“ bedeutet.
Der Mythos des schwereren Transformators – bedeutet schwerer immer besser?
Mehr Eisen = weniger Verluste?
In vielen technischen Gesprächen kursiert der Mythos, dass ein Transformator umso besser sei, je schwerer er ist. Ein Körnchen Wahrheit steckt darin. Ein größerer Kern mit mehr Blechen ermöglicht eine geringere Flussdichte und niedrigere Leerlaufverluste. Aber ein schwererer Transformator bedeutet auch höhere Kosten für Transport, Fundament und Montage.
Vergleichsbeispiel
Angenommen, wir haben zwei 2500-kVA-Transformatoren. Der erste wiegt 6,5 Tonnen und hat Leerlaufverluste von 5,8 kW. Der zweite wiegt 7,5 Tonnen, und sein P0 beträgt 5,1 kW. Der Unterschied von 0,7 kW bedeutet eine jährliche Einsparung von 6130 kWh. Bei einem durchschnittlichen europäischen Preis von 0,12 €/kWh entspricht das rund 735 € pro Jahr. Über 25 Jahre ergibt das etwa 18 375 €.
Die Frage lautet: Übersteigen die zusätzlichen Transport- und Fundamentkosten des schwereren Transformators diese Einsparungen? Oft nicht – aber man muss es berechnen.
Wann der leichtere den schwereren schlägt
Wenn ein Projekt die Installation an einem schwer zugänglichen Ort erfordert, wo Transport und Krane enorme Kosten verursachen, kann ein leichterer Transformator trotz höherer Verluste vorteilhafter sein. Besonders in vorgefertigten Umspannstationen, wo Mobilität und begrenzter Platz entscheidend sind, spielt das Gewicht eine reale Rolle.
Schwerer bedeutet nicht immer besser. Anstatt nach Tonnen zu bewerten, sollte man nach der Bilanz der Total Cost of Ownership (CAPEX plus OPEX) beurteilen. Dann zeigt sich, dass es manchmal sinnvoll ist, 100 kg Blech hinzuzufügen – und manchmal, die Logistik und Fundamente zu optimieren.
Leerlaufverluste sind kein Detail, sondern eine strategische Entscheidung
Leerlaufverluste bei Transformatoren sind nicht „eine kleine Zahl im Datenblatt“. Sie sind ein fixer Kostenfaktor, der Tag und Nacht entsteht – unabhängig von der Last. Die Tier-2-Normen haben mehr Transparenz erzwungen, aber erst ein bewusstes Vorgehen von Investor, Planer und Asset-Manager verwandelt diese Zahlen in echte Einsparungen.
Wir haben gezeigt, dass bereits 1 kW Leerlaufverluste fast 9 MWh pro Jahr bedeutet.
Über einen Zeitraum von 25 Jahren entspricht das Hunderttausenden an Währung, die entweder im Budget bleiben oder unbemerkt in Stromrechnungen verschwinden. Wir haben auch die Rolle der Kondensatoren beleuchtet. Sie sind kein Werkzeug zur Reduzierung von P0, sondern ein Schlüsselfaktor bei der Blindleistungskompensation und zur Stabilisierung der gesamten Anlage.
Gut ausgelegte Kondensatoranlagen senken die Lastverluste, helfen, Netzbetreiberstrafen zu vermeiden und verbessern die Wirtschaftlichkeit des Transformators.
Für den Investor ist die wichtigste Erkenntnis einfach: Betrachten Sie die gesamten Lebenszykluskosten (TCO) – nicht nur den Kaufpreis.
Datenblätter müssen kritisch gelesen, IEC-Prüfberichte eingefordert und Watt in Geld umgerechnet werden. Gewicht, Preis oder Größe des Transformators sind nur Teile des Puzzles. Erst die Summe aller Faktoren ergibt das wahre Bild.
Unser Ansatz
Energeks entwickelt und liefert seit Jahren Mittelspannungstransformatoren, vorgefertigte Umspannstationen und Schaltanlagen. In unserem Portfolio finden Sie Tier-2-Mittelspannungstransformatoren – sowohl ölgekühlt als auch trocken – die darauf ausgelegt sind, Leerlauf- und Lastverluste über den gesamten Lebenszyklus zu optimieren. Wir unterstützen unsere Partner in jeder Phase des Projekts – von der Konzeption über die Auswahl des Transformators bis hin zur Inbetriebnahme und zum Service.
Wenn Sie einen Partner suchen, der nicht nur einen Transformator liefert, sondern Ihnen auch hilft, die Kosten über Jahrzehnte realistisch zu berechnen und zu optimieren – sprechen Sie uns gerne an.
Werden Sie außerdem Teil der Energeks-Community aus Energie-Enthusiasten und Fachleuten auf LinkedIn
Quellen:
EUR-Lex. Commission Regulation EU No 548/2014/ Loss Tables Tier 1 i Tier 2.
IEC 60076. Definitions of no-load loss measurement and test principles.
Schneider Electric. Transformer reactive power compensation and the role of capacitors.
Funkenstrecke im Mittelspannungstransformator – ein Wächter, der manchmal wie der Schuldige aussieht
Stellen Sie sich vor, Sie betreten an einem nebligen, feuchten Morgen eine vorgefertigte Transformatorenstation. Die Luft ist schwer, im Hintergrund ist ein leises Brummen des Ventilators zu hören. Sie öffnen die Tür zum Mittelspannungsabteil, und Ihr Blick fällt sofort auf ein Bauteil – die Funkenstrecke.
Sie weist dunkle Schlieren, Brandspuren und ungleichmäßig verfärbte Elektroden auf. Wenn Sie bisher nur neue Geräte gesehen haben, könnten Sie sofort denken: „Wir haben einen Defekt.“
Tatsächlich kann es aber genau umgekehrt sein.
Diese Spuren müssen keinen Schaden bedeuten – sehr oft sind sie der Beweis dafür, dass die Funkenstrecke ausgelöst und den Transformator vor einer gefährlichen Überspannung geschützt hat.
So wie ein Sicherheitsgurt nach einem Aufprall Spuren der Belastung trägt, zeigt auch die Funkenstrecke nach einer Auslösung die Spuren des elektrischen Lichtbogens, der die Isolierung der Wicklungen gerettet hat.
Warum sprechen wir darüber?
Bei Energeks arbeiten wir mit Mittelspannungstransformatoren in unterschiedlichsten Umgebungen – von Industrieanlagen bis hin zu kommunalen Einrichtungen.
Viele Betreiber und Investoren wenden sich mit der Frage an uns:
„Ist es normal, dass die Funkenstrecke wie angebrannt aussieht?“
Oft lautet die Antwort: Ja, das ist normal, ja sogar erwünscht – vorausgesetzt, die Spuren bewegen sich innerhalb der vom Hersteller zulässigen Grenzen.
Unser Ziel ist klar:
Wir erklären, was eine Funkenstrecke ist, wie sie funktioniert, wann sie eine Intervention erfordert und wie sie zu warten ist, damit die Anlage auf höchstem Niveau geschützt bleibt.
In diesem Beitrag finden Sie:
Was genau eine Funkenstrecke ist und welche Funktionen sie erfüllt
Wie der Auslöseprozess abläuft – vom Auftreten einer Überspannung bis zur Ableitung der Energie
Warum Spuren auf der Funkenstrecke entstehen und was sie bedeuten
Unterschiede zwischen Funkenstrecke und Überspannungsableiter
Kriterien zur Unterscheidung normaler Gebrauchsspuren von tatsächlichen Schäden
Prüf- und Wartungsverfahren
Einfluss von Umgebungsbedingungen auf den Zustand der Funkenstrecke
Wann ein Austausch erforderlich ist
Die Bedeutung der Schulung von Betreibern
Perspektiven für die Weiterentwicklung des Überspannungsschutzes in der Zukunft
Lesezeit: ca. 15 Minuten
Was ist eine Funkenstrecke im Mittelspannungstransformator
Eine Funkenstrecke in einem Mittelspannungstransformator ist ein Bauteil des Überspannungsschutzes, das wie ein Sicherheitsventil für das elektrische Energieversorgungssystem funktioniert.
Ihre Konstruktion basiert auf zwei oder mehr Elektroden, die durch einen Luftspalt oder eine gasgefüllte Isolierung voneinander getrennt sind.
Funktionsprinzip:
Unter normalen Bedingungen liegt die Betriebsspannung unterhalb der Durchschlagsfestigkeit der Luft im Spalt, sodass die Funkenstrecke nicht leitet.
Tritt im Netz ein plötzlicher Spannungssprung auf (z. B. durch einen Blitzeinschlag in der Nähe, Schalthandlungen im Netz oder Leitungsfehler), übersteigt die Spannung zwischen den Elektroden den kritischen Wert – die sogenannte Zündspannung.
Es entsteht ein elektrischer Lichtbogen, der die Energie sicher zur Erdung ableitet und so die Wicklungsisolation des Transformators schützt.
Normen: Gemäß PN-EN 60099 und IEC 60099 müssen die Parameter der Funkenstrecke so gewählt werden, dass die Zündspannung deutlich über der Betriebsspannung des Netzes, aber unterhalb der Isolationsfestigkeit des Transformators liegt.
Labor-Funkenstrecke mit Flachelektroden/CC: Wikimedia Commons
Wie der Auslöseprozess einer Funkenstrecke abläuft – vom Auftreten der Überspannung bis zur Ableitung der Energie
Der Auslöseprozess einer Funkenstrecke in einem Mittelspannungstransformator ist ein äußerst dynamisches Phänomen, das sich im Mikrosekundenbereich abspielt, jedoch über die Sicherheit des Geräts – und oft der gesamten Station – entscheidet. Es lohnt sich, ihn Schritt für Schritt nachzuvollziehen, um zu verstehen, was sich tatsächlich in diesem kleinen Spalt zwischen den Elektroden ereignet.
2.1. Auftreten der Überspannung
Unter normalen Bedingungen ist die Betriebsspannung im Netz stabil und liegt deutlich unterhalb der Zündspannung der Funkenstrecke. Eine Überspannung tritt auf, wenn die Spannung plötzlich stark ansteigt – verursacht durch:
Blitzentladung (ein Blitzimpuls kann eine Anstiegszeit von etwa 1,2 µs und eine Amplitude von mehreren hundert kV haben)
Schaltvorgänge im Netz (Ein- oder Ausschalten großer Verbraucher, Umschalten von Netzabschnitten)
Kurzschlüsse an anderen Stellen des Netzes (Rückspannungsspitzen)
Ferroresonanz in Systemen mit Kapazitäten und Induktivitäten
Sobald die Spannung an den Klemmen der Funkenstrecke den kritischen Wert erreicht, beginnt der Initiierungsprozess.
2.2. Initiierung der Entladung – Ionisation des Mediums
Das Medium zwischen den Elektroden – meist Luft oder ein Inertgas in geschlossenen Ausführungen – wirkt zunächst als Isolator. Wird jedoch die sogenannte Durchbruchspannung überschritten (nach dem Paschen-Gesetz), beginnen die Gasmoleküle zu ionisieren. Elektronen werden im elektrischen Feld beschleunigt und schlagen bei Kollisionen mit Atomen weitere Elektronen heraus, wodurch eine Elektronenlawine entsteht.
Ab diesem Moment sinkt der Widerstand des Spalts rapide. In der Praxis vergehen vom Überschreiten der Zündspannung bis zum vollständigen Durchbruch nur wenige Nanosekunden bis einige Mikrosekunden.
2.3. Durchbruch und Entstehung des elektrischen Lichtbogens
Sobald die Elektronen- und Ionenlawine einen leitfähigen Pfad bildet, kommt es zum Durchbruch des Spalts – zwischen den Elektroden entsteht ein elektrischer Lichtbogen. Die Temperatur im Lichtbogenkanal erreicht sofort Werte von etwa 5000–6000 °C.
In diesem Zustand findet der Überspannungsstrom den Weg mit dem geringsten Widerstand zur Erdung. Die Stromstärken können betragen:
bei Blitzimpulsen – mehrere zehn Kiloampere (z. B. 8/20 µs gemäß Norm)
bei Schaltüberspannungen – einige hundert Ampere bis mehrere kA
2.4. Ableitung der Energie zur Erdung
Der elektrische Lichtbogen in der Funkenstrecke fungiert als Transportkanal, der die Energie der Überspannung aus dem Mittelspannungsnetz in das Erdungssystem leitet. Qualität und Widerstand der Erdung sind hierbei entscheidend – ein hoher Erdungswiderstand kann zu gefährlichen Schritt- und Berührungsspannungen in der Umgebung der Station führen.
In professionellen Anlagen werden für Mittelspannungsstationen Erdungen mit einem Widerstand von höchstens 2–4 Ω eingesetzt, gemäß den Anforderungen der Normen PN-HD 60364 und PN-EN 50522.
2.5. Lichtbogenlöschung und Rückkehr in den Ruhezustand
Nach der Ableitung der überschüssigen Energie fällt die Spannung im Stromkreis unter den Wert zur Aufrechterhaltung des Lichtbogens. Der Plasmakanal beginnt zu deionisieren – Ionen und Elektronen rekombinieren, die Temperatur sinkt, und der Spalt zwischen den Elektroden wird wieder isolierend. Die Löschzeit hängt u. a. ab von:
Bauart der Funkenstrecke (offen, geschlossen, Rohrtyp)
Druck und Zusammensetzung des Mediums
Abkühlgeschwindigkeit
2.6. Spuren nach der Auslösung – „Narben“ des Schutzes
Nach dem gesamten Vorgang sind auf den Elektrodenoberflächen die Auswirkungen des Lichtbogens sichtbar:
punktuelle Brandspuren an der Initiationsstelle
mikroskopisch kleine Materialverluste
Ablagerungen von Metalloxiden und Kohlenstoff
Dies sind genau die Spuren, die oft mit einem Defekt verwechselt werden. In Wirklichkeit sind sie in den meisten Fällen der Beweis für die wirksame Arbeit des Schutzsystems.
Warum Spuren auf der Funkenstrecke entstehen und was sie bedeuten
Spuren auf der Funkenstrecke sind ein Thema, das bei der Inspektion von Transformatorenstationen oft für Diskussionen sorgt. Für das ungeübte Auge können sie wie ein Zeichen für Abnutzung oder Beschädigung wirken. In Wirklichkeit sind sie in vielen Fällen nicht nur normal, sondern sogar erwünscht – sie zeigen, dass das Bauteil seine Aufgabe erfüllt und den Transformator vor einer Überspannung geschützt hat.
1. Ursprung der Spuren
Um zu verstehen, warum eine Funkenstrecke „Narben“ trägt, muss man sich den physikalischen Prozess während der Auslösung vor Augen führen. Im Moment der Überspannung kommt es zwischen den Elektroden der Funkenstrecke zum Durchschlag des Dielektrikums – meist Luft oder ein Gas innerhalb des Gehäuses. Es entsteht ein elektrischer Lichtbogen, dessen Temperatur im Kanal bis zu 5000–6000 °C erreichen kann.
Solche hohen Temperaturen verursachen:
mikroskopisches Verdampfen des Elektrodenmaterials – Metallatome gehen in die Gasphase über und kondensieren nach dem Abkühlen auf nahegelegenen Flächen als dunkler Belag
Oxidation des Metalls – in Gegenwart von Sauerstoff und hoher Temperatur entstehen Metalloxide mit dunkler Färbung
Pyrolyse organischer Partikel (falls sich in der Nähe Isoliermaterialien befinden), was zu Kohlenstoffablagerungen führt
Arten von Spuren
Die Spuren auf einer Funkenstrecke können unterschiedliche Formen annehmen – und ihr Erscheinungsbild liefert wertvolle Informationen über die Betriebsgeschichte des Bauteils.
a) Punktuelle Brandspuren – kleine dunkle Flecken an den Stellen, an denen der Lichtbogen initiiert wurde. Sie können bereits nach einem einzelnen Auslösen auftreten.
b) Großflächige Verfärbungen – entstehen, wenn die Funkenstrecke in kurzer Zeit mehrfach ausgelöst hat. Die Elektrodenoberfläche verfärbt sich infolge wiederholter Zyklen von Erhitzung und Abkühlung.
c) Kohlenstoff- oder Metallbelag – gebildet aus ausgerissenen Partikeln der Elektroden oder aus Verunreinigungen in der Luft. In Stationen nahe Industrieanlagen oder in Küstenregionen kann dieser Belag durch Salz oder Staub intensiver ausfallen.
d) Mattierung der Oberfläche – Ergebnis langjähriger Nutzung, bei der viele Mikroschäden die Struktur des Metalls verändern.
Bedeutung der Spuren – Interpretation
Nicht jede Spur ist ein Alarmsignal. Für die Beurteilung des Zustands einer Funkenstrecke ist es wichtig, Effekte normalen Betriebs von Anzeichen tatsächlicher Abnutzung zu unterscheiden.
Betriebsspuren – Beweis dafür, dass die Funkenstrecke ausgelöst und ihre Funktion erfüllt hat. Sie können leichte Brandspuren, Verfärbungen oder eine dünne, leicht entfernbare Belagsschicht umfassen.
Kritische Abnutzungsspuren – Risse im Keramik- oder Polymergehäuse, tiefe Materialverluste an den Elektroden, dauerhafte leitfähige Beläge, die den Isolationsabstand verringern und unkontrollierte Überschläge bei Betriebsspannungen verursachen können.
Ein Vergleich aus dem Alltag
Man kann die Funkenstrecke mit den Bremsbelägen eines Fahrzeugs vergleichen. Reibungsspuren bedeuten nicht, dass die Beläge sofort ersetzt werden müssen – im Gegenteil, sie zeigen, dass die Bremse funktioniert. Ein Austausch ist erst notwendig, wenn die Belagdicke unter den Grenzwert fällt oder strukturelle Schäden auftreten.
Genauso bei der Funkenstrecke – Verfärbungen und leichte Brandspuren sind normale „Betriebsspuren“ und kein Defekt.
Einfluss der Umgebung auf das Erscheinungsbild der Spuren
Die Spuren können je nach Einsatzumgebung der Station unterschiedlich aussehen:
hohe Luftfeuchtigkeit – fördert einheitlich dunkle Beläge
Salzgehalt der Luft – in Küstenregionen können Beläge dicker und leitfähiger sein
Industriebedingte Staubbelastung – verursacht graue oder braune Beläge, die manchmal schwerer zu entfernen sind
Warum die richtige Interpretation entscheidend ist
Eine falsche Interpretation kann zu zwei ungünstigen Szenarien führen:
Unnötiger Austausch – verursacht Kosten und Stillstände, obwohl das Bauteil noch einwandfrei funktioniert
Unterlassener Austausch – lässt eine verschlissene oder beschädigte Funkenstrecke im Einsatz, wodurch der Transformator beim nächsten Überspannungsereignis gefährdet wird
Wir empfehlen, den Zustand der Funkenstrecke bei jeder Inspektion zu dokumentieren (Fotos, Messwerte).
Unterschiede zwischen einem Funkenfänger und einem Überspannungsableiter
In der Elektroenergiebranche werden diese beiden Begriffe oft synonym verwendet, was bei Inspektionen, Ersatzteilbestellungen oder Gesprächen mit Investoren zu Missverständnissen führen kann.
Obwohl Funkenstreckenableiter und Überspannungsableiter funktional miteinander verbunden sind – beide dienen dem Schutz von Anlagen vor den Folgen von Überspannungen – unterscheiden sie sich in ihrer Rolle, ihrem Aufbau und ihrem Wirkungsbereich.
Funkenstreckenableiter – ein Bauteil, kein vollständiges Gerät
Ein Funkenstreckenableiter ist eine einzelne Komponente des Überspannungsschutzes. Er besteht aus zwei oder mehr Elektroden, die durch einen Luftspalt oder ein Gasfüllmedium voneinander getrennt sind. Seine Funktionsweise ist einfach und basiert auf dem Durchschlagen des Isoliermediums:
Im Normalbetrieb leitet er keinen Strom.
Wird die Zündspannung überschritten, kommt es zu einem Funkenüberschlag und die Energie wird zur Erdung abgeleitet.
Ein Funkenstreckenableiter allein kann keinen umfassenden Schutz vor allen Arten von Überspannungen gewährleisten, da er nur bei Überschreitung der Zündspannung reagiert. In Mittelspannungstransformatoren wird er meist als zusätzliches oder historisches Bauteil in älteren Konstruktionen eingesetzt.
Überspannungsableiter – vollständiges Überspannungsschutzgerät
Ein Überspannungsableiter (engl. surge arrester) ist ein vollständiges Gerät, das einen Funkenstreckenableiter enthalten kann, aber auch auf anderen Technologien basieren kann – am häufigsten auf Metalloxid-Varistoren (MOV – Metal Oxide Varistor).
Arten von Überspannungsableitern:
Funkenstreckenableiter-basierte Typen – ältere Lösungen, bei denen der Funkenstreckenableiter das Auslösen initiiert. Zusätzliche Bauteile (z. B. Widerstände) begrenzen den Strom nach der Zündung und löschen den Lichtbogen.
Funkenstreckenlose Typen – moderne Bauformen auf Basis von Zinkoxid-Varistoren mit stark nichtlinearer Kennlinie: Bei Betriebsspannung fließt nur ein minimaler Leckstrom, bei Überspannung sinkt der Widerstand abrupt und die Energie wird abgeleitet.
Warum Funkenstreckenableiter in Mittelspannungsstationen noch anzutreffen sind
Obwohl in neuen Projekten immer häufiger funkenstreckenlose Überspannungsableiter eingesetzt werden, findet man Funkenstreckenableiter noch in:
fertig montierten Mittelspannungsstationen aus den 1980er- und 1990er-Jahren,
Anlagen mit schrittweiser Modernisierung (bei der der Transformator, nicht jedoch die gesamte MS-Ausrüstung, ersetzt wurde),
Installationen mit begrenztem Budget, bei denen ein einfacher Schutz besser ist als gar keiner.
Zusammenarbeit von Funkenstreckenableiter und Überspannungsableiter
In manchen Anlagen arbeiten Funkenstreckenableiter und Überspannungsableiter zusammen:
Der Überspannungsableiter (z. B. MOV) reagiert auf kleinere, häufigere Schaltüberspannungen.
Der Funkenstreckenableiter fungiert als „letzte Schutzinstanz“ bei sehr hohen Überspannungen, etwa infolge eines Blitzeinschlags in unmittelbarer Nähe.
Diese Kombination ist besonders wirksam in Umgebungen mit hohem Risiko atmosphärischer Überspannungen.
Kurz gesagt – der Funkenstreckenableiter ist wie ein Zünder, der Überspannungsableiter wie das gesamte Schutzsystem. Der eine ist ein Bauteil, der andere eine integrierte Lösung. Das Verständnis dieses Unterschieds ist entscheidend, um den Zustand der Komponenten in der Station richtig zu bewerten und fundierte Serviceentscheidungen zu treffen.
Kriterien zur Unterscheidung normaler Gebrauchsspuren von tatsächlichen Schäden
Bei der Inspektion einer fertig montierten Mittelspannungsstation neigen viele dazu, beim Anblick dunkler Streifen, Brandspuren oder Ablagerungen auf einem Funkenstreckenableiter sofort einen Defekt zu vermuten. Eine korrekte Beurteilung erfordert jedoch nicht nur einen Blick auf Farbe und Optik, sondern auch auf geometrische Parameter, Materialzustand und Betriebshistorie. In der Elektroenergiebranche werden mehrere präzise Kriterien angewandt, um „Betriebsspuren“ von „Schadensanzeichen“ zu unterscheiden.
Visuelle Analyse – erste Beurteilungsstufe
Der erste Schritt ist eine genaue Betrachtung des Funkenstreckenableiters bei guter Beleuchtung, idealerweise mit einer Inspektionslampe.
Normale Gebrauchsspuren:
kleine punktuelle Brandspuren an den Stellen der Lichtbogeninitiierung,
leichte Verfärbungen der Elektrodenoberflächen,
dünne Schicht von Belägen, die sich leicht beim Reinigen entfernen lässt.
Schadensanzeichen:
Risse in keramischen oder polymeren Gehäuseteilen,
mechanische Verformungen der Elektroden,
sichtbar tiefe Aufschmelzungen.
Beurteilung des Elektrodenabstands
Jeder Funkenstreckenableiter hat einen vom Hersteller festgelegten Nennabstand zwischen den Elektroden, der entscheidend für die Zündspannung ist.
Zulässige Abweichung: in der Regel ±0,1–0,3 mm, abhängig vom Modell.
Verringerung des Abstands durch Erosion oder Ablagerungen kann die Zündspannung unter den Betriebswert senken – Risiko unkontrollierter Auslösung.
Vergrößerung des Abstands (z. B. durch mechanische Beschädigung) kann dazu führen, dass der Funkenstreckenableiter nicht rechtzeitig auslöst, wodurch der Transformator einem Durchschlag der Isolierung ausgesetzt wird.
Zustand der Isolieroberflächen
Bei offenen Funkenstreckenableitern dient Luft als Isoliermedium, keramische oder polymere Gehäuseteile übernehmen eine stützende und abstandsgebende Funktion.
Normale Anzeichen:
leichter, entfernbarer Oberflächenbelag,
keine sichtbaren Absplitterungen oder Risse.
Schadensanzeichen:
durchgehende Risse im Isolator,
Spuren von Oberflächendurchschlägen (charakteristische dunkle „Bahnen“ entlang des Isolators).
Art und Struktur der Ablagerungen
Ablagerungen entstehen durch Kondensation von Elektrodenmaterial und Partikeln aus der Umgebung.
Unkritische Ablagerungen – dünne, trockene Schicht, die nicht leitfähig ist und sich leicht mit einem trockenen Tuch oder einer antistatischen Bürste entfernen lässt.
Kritische Ablagerungen – dicke, kompakte Schicht mit potenziell leitfähigen Eigenschaften (insbesondere bei hoher Luftfeuchtigkeit). Solche Beläge können zu Leckströmen und vorzeitigen Auslösungen führen.
Betriebshistorie und Anzahl der Auslösungen
Einige Funkenstreckenableiter (insbesondere in integrierten Überspannungsableitern) sind mit einem Auslösezähler ausgestattet. Ein Wert nahe dem maximal zulässigen deutet auf ein baldiges Ende der Lebensdauer hin, auch wenn das Bauteil optisch in Ordnung ist.
Bei Funkenstreckenableitern ohne Zähler ist die fotografische Dokumentation bei vorangegangenen Inspektionen wichtig – sie erlaubt, die Verschlechterung des Zustands im Zeitverlauf zu erkennen.
Messung des Isolationswiderstands
Bei erweiterten Inspektionen wird der Isolationswiderstand zwischen den Elektroden mit Gleichspannung (z. B. 500 V DC) gemessen.
Typische Werte für ein intaktes Bauteil: mehrere hundert Megaohm.
Abfall auf unter einige Dutzend Megaohm kann auf leitfähige Beläge oder Mikrorisse hindeuten.
Normative Kriterien – wann ein Bauteil als defekt gilt
Normen wie PN-EN 60099 und IEC 60099 definieren, dass ein Überspannungsschutzelement als defekt gilt, wenn:
es in der Kontrollprüfung die deklarierte Zündspannung nicht erreicht,
mechanische Beschädigungen vorliegen, die die Betriebssicherheit beeinträchtigen können,
es einen dauerhaften Abfall der Isolationsparameter aufweist.
Praxisregel, wie wir sie bei Energeks oft anwenden:
Wenn sich die Spur entfernen lässt und das Bauteil seine geometrischen und Isolationsparameter beibehält – normaler Betriebseffekt.
Wenn die Spur dauerhaft ist und die Parameter von der Norm abweichen – Anlass zum Austausch.
Verfahren zur Inspektion und Wartung eines Funkenstreckenableiters in einem Mittelspannungstransformator
Die regelmäßige Kontrolle und fachgerechte Wartung von Funkenstreckenableitern in Mittelspannungsstationen gehört zu den einfachsten und zugleich wirksamsten Maßnahmen, um die Lebensdauer des Transformators zu verlängern und die Versorgungssicherheit zu gewährleisten. Vernachlässigungen in diesem Bereich können nicht nur zu kostspieligen Störungen führen, sondern auch ein Sicherheitsrisiko für das Bedienpersonal darstellen.
Wir empfehlen die Einführung eines strukturierten Prüf- und Wartungsablaufs.
1. Vorbereitung der Inspektion – Sicherheit hat Vorrang
Bevor Arbeiten am Funkenstreckenableiter beginnen, ist Folgendes sicherzustellen:
Trennen der Station vom Netz entsprechend den betrieblichen Vorschriften.
Spannungsfreiheit mit einem geprüften Spannungsprüfer feststellen.
Erdung und Kurzschluss der Mittelspannungsanlage, sofern dies durch die Vorschriften des Netzbetreibers gefordert wird.
Sicherstellen, dass das Personal persönliche Schutzausrüstung trägt (elektroisolierende Handschuhe, Schutzbrille, Helm, schwer entflammbare Kleidung).
2. Sichtprüfung – erste Stufe der Diagnose
Kontrolle des Zustands der Elektroden auf Verfärbungen, Brandspuren und Verformungen.
Prüfung der Isolatoroberfläche (Keramik oder Polymer) auf Risse, Sprünge und Anzeichen von Oberflächenüberschlägen.
Analyse von Ablagerungen – Feststellen, ob diese trocken und leicht entfernbar oder kompakt und potenziell leitfähig sind.
Energeks-Tipp: Eine Inspektionslampe mit fokussiertem Lichtstrahl erleichtert das Erkennen von Mikrorissen und Oberflächenunregelmäßigkeiten.
3. Messung des Elektrodenabstands
Durchführung mit Messschieber oder Fühlerlehre.
Vergleich des Ergebnisses mit den Angaben in der Betriebs- und Wartungsanleitung (DTR).
Ist der Abstand um mehr als 0,3 mm kleiner als der Nennwert, ist eine Reinigung oder ein Austausch erforderlich.
Ein zu großer Abstand (z. B. nach mechanischer Verschiebung) kann dazu führen, dass der Ableiter im Bedarfsfall nicht rechtzeitig anspricht.
4. Reinigung
Reinigung nur im spannungsfreien, trockenen Zustand durchführen.
Verwendung einer trockenen, weichen antistatischen Bürste oder eines Mikrofasertuchs.
Bei hartnäckigen Ablagerungen punktueller Einsatz von Isopropanol (IPA) auf das Tuch – niemals direkt auf den Ableiter auftragen.
Nach der Reinigung muss das Bauteil vollständig trocken sein, bevor es wieder unter Spannung gesetzt wird.
5. Fotodokumentation
Fotos aus drei Perspektiven aufnehmen: Front, Seite, Elektroden-Detail.
Datum, Stationsnummer und Feldnummer vermerken.
Vergleich mit früheren Aufnahmen zur Beurteilung der Alterungsrate.
Warum das wichtig ist: Die visuelle Historie eines Bauteils ermöglicht es, den optimalen Austauschzeitpunkt zu bestimmen – bevor es zu einem Ausfall kommt.
6. Elektrische Messungen (optional)
Bei ableitempfindlichen Modellen Messung des Isolationswiderstands:
Messgerät auf Prüfspannung 500 V DC einstellen.
Werte über 100 MΩ: sehr guter Zustand.
Werte unter 50 MΩ: zusätzliche Reinigung oder Austausch erforderlich.
7. Entscheidungskriterien für den Austausch
Ein Austausch ist notwendig, wenn:
Risse oder mechanische Schäden vorliegen.
Der Elektrodenabstand vom Nennwert abweicht und nicht korrigiert werden kann.
Trotz Reinigung leitfähige Ablagerungen verbleiben.
Die Isolationsparameter unter die zulässigen Werte gesunken sind.
8. Wartungsintervalle
Stationen in normaler Umgebung – Kontrolle alle 12 Monate.
Umgebung mit hoher Staub- oder Salzbelastung – Kontrolle alle 6 Monate.
Kritische Stationen für die Versorgungssicherheit – zusätzliche Inspektionen nach jedem Gewitter oder Netzstörung.
9. Bewährte Praktiken
Führen eines Wartungsregisters mit Angaben zu Zustand, Servicearbeiten und Messwerten.
Verwendung von Originalersatzteilen gemäß DTR.
Schulung des Personals in der Unterscheidung von Gebrauchsspuren und Schäden.
Einfluss der Umgebungsbedingungen auf den Zustand eines Funkenstreckenableiters
Die Wirksamkeit eines Funkenstreckenableiters hängt nicht nur von der Fertigungsqualität oder der fachgerechten Montage ab, sondern auch von der Umgebung, in der er betrieben wird. Eine Mittelspannungsstation kann an sehr unterschiedlichen Standorten installiert sein – im Stadtzentrum, in der Nähe eines Industriebetriebs, auf einem Hafengelände oder in der Umgebung eines Tagebaus. Jede dieser Umgebungen stellt spezifische Anforderungen.
Feuchtigkeit und Kondensation
Wirkmechanismus: Hohe Luftfeuchtigkeit, insbesondere bei niedrigen Temperaturen, führt zur Kondensation von Wasser auf Isolator- und Elektrodenoberflächen. Wasser – insbesondere mit gelösten Salzen oder Verunreinigungen – wirkt leitfähig und kann die Zündspannung verringern.
Folgen:
Vorzeitiges Ansprechen des Ableiters bei normalen Betriebsbedingungen.
Mineralische Ablagerungen nach Verdunstung des Wassers.
Beschleunigte Korrosion der Elektroden.
Empfehlungen:
Regelmäßige Inspektionen bei starken Temperaturschwankungen.
Überprüfung der Stationsbelüftung.
Einsatz hydrophober Beschichtungen in feuchten Umgebungen.
Salzhaltige Luft (Küstengebiete)
Wirkmechanismus: Feinste Salzkristalle aus der Meeresluft lagern sich auf Isolator- und Elektrodenoberflächen ab. Salz ist stark hygroskopisch und bindet Luftfeuchtigkeit, wodurch ein leitfähiger Film entsteht.
Folgen:
Reduzierung der Zündspannung um bis zu mehrere zehn Prozent.
Erhöhung der Ableitströme.
Bildung schwer entfernbarer Ablagerungen.
Empfehlungen:
Reinigung mindestens doppelt so häufig wie in Binnenlandstationen.
Verwendung geschlossener Bauformen oder Schutzabdeckungen.
Periodisches Spülen mit demineralisiertem Wasser und anschließendes Trocknen.
Industrielle Staubbelastung
Wirkmechanismus: Staub aus industriellen Prozessen (Zementwerke, Hütten, Kohlekraftwerke) setzt sich auf den Bauteilen ab. Viele dieser Partikel sind leitfähig oder halbleitfähig.
Folgen:
Erhöhte Ansprechhäufigkeit bei mittleren Überspannungen.
Erhöhtes Risiko von Oberflächenüberschlägen.
Beschleunigter Elektrodenverschleiß durch abrasiv wirkende Partikel.
Empfehlungen:
Einsatz von Luftfiltern in der Stationsbelüftung.
Reinigung alle 6 Monate oder häufiger bei starker Produktionstätigkeit.
Kontrolle der Isolatoroberflächen auf Mikroschäden.
Landwirtschaftliche Umgebungen und organische Staubbelastung
Wirkmechanismus: In der Nähe von Agrarbetrieben, Getreidetrocknungen oder Tierhaltungen ist die Luft mit organischen Partikeln angereichert. Diese können Fette oder Zucker enthalten, die nach Ablagerung auf Isolatoren eine klebrige Schicht bilden, welche Staub anzieht.
Folgen:
Bildung hochviskoser, schwer entfernbarer Beläge.
Lokale Leitfähigkeit bei hoher Luftfeuchtigkeit.
Beschleunigte Verschmutzung der Isolationsoberflächen.
Empfehlungen:
Chemische Reinigung mit milden Entfettungsmitteln (unter Beachtung der Sicherheitsvorgaben).
Regelmäßige Inspektionen während intensiver landwirtschaftlicher Arbeiten.
Extreme Temperaturen
Wirkmechanismus:
Hohe Temperaturen können zu thermischer Ausdehnung der Bauteile führen und dadurch den Elektrodenabstand geringfügig verändern.
Niedrige Temperaturen erhöhen das Kondensationsrisiko und verlangsamen die Verdunstung.
Folgen:
In heißen Klimazonen – beschleunigte Alterung von Schutzbeschichtungen.
In kalten Klimazonen – erhöhtes Risiko vorübergehend reduzierter Zündspannungen.
Empfehlungen:
Anpassung der Wartungsintervalle an saisonale Wetterbedingungen.
Einsatz UV-beständiger Materialien mit hoher Temperaturtoleranz.
Warum die Umgebungsbedingungen bei der Wartungsplanung zu berücksichtigen sind
Es gibt keinen universellen Wartungsintervall für alle Stationen – lokale Einflüsse können den notwendigen Prüfzyklus um bis zu 50 % verkürzen. Unsere Empfehlung:
Den Wartungsplan immer nach Analyse des Standorts, der Ansprechhistorie der Funkenstreckenableiter und der Erdungswiderstandsmessungen festlegen.
Wann sollte ein Funkenstrecken-Austausch erfolgen?
Die Funkenstrecke in einem Mittelspannungstransformator kann über viele Jahre zuverlässig arbeiten, wenn sie korrekt ausgewählt, installiert und gewartet wird. Wie jedes elektroenergetische Bauteil unterliegt sie jedoch Alterung und Verschleiß. Irgendwann liegen ihre Parameter nicht mehr innerhalb der vom Hersteller festgelegten Grenzwerte, und der weitere Betrieb kann die Sicherheit der gesamten Anlage gefährden.
Hauptgründe für den Austausch
a) Mechanische Beschädigungen
Risse im Keramik- oder Polymergehäuse, Brüche oder Verformungen der Elektroden, Lockerung von Befestigungselementen. Solche Schäden können zu unkontrollierten Lichtbogenüberschlägen oder zum Verlust der mechanischen Stabilität führen.
b) Verlust der geometrischen Parameter
Veränderung des Elektrodenabstands außerhalb der in der Betriebsanleitung (DTR) angegebenen Toleranz (oft ±0,3 mm). Ein zu geringer Abstand senkt die Zündspannung und verursacht vorzeitige Ansprechungen, ein zu großer erhöht das Risiko eines Ausbleibens der Reaktion bei Überspannungen.
c) Übermäßiger Materialverschleiß der Elektroden
Sichtbare Materialverluste, Vertiefungen und Oberflächenerosion als Folge mehrfacher Ansprechungen.
d) Dauerhafte leitfähige Ablagerungen
Ablagerungen aus Industriestaub, Salz oder Korrosionsprodukten, die auch nach Reinigung den Widerstand zwischen den Elektroden reduzieren. Besonders kritisch in feuchter Umgebung, da sich auch bei Betriebsspannung leitfähige Wege bilden können.
e) Verlust der Isoliereigenschaften
Messung des Isolationswiderstands zeigt einen Wert unter den empfohlenen Grenzwerten (z. B. <50 MΩ). Ursache können feine Risse im Isolator oder dauerhafte Verunreinigungen im Material sein.
Normative Austauschkriterien
Gemäß den Richtlinien der Normenreihe PN-EN 60099 und den Herstellerangaben ist die Funkenstrecke zu ersetzen, wenn:
die Zündspannung bei Prüfungen um mehr als ±10 % vom Nennwert abweicht,
die Anzahl der Ansprechungen den in der DTR angegebenen Grenzwert überschreitet,
mechanische Schäden die Betriebssicherheit beeinträchtigen,
die Isolationswerte unter die zulässigen Grenzwerte fallen.
Bedeutung der Betriebshistorie
Zwei optisch ähnliche Funkenstrecken können sich technisch in völlig unterschiedlichem Zustand befinden. Daher ist die Führung eines Wartungsprotokolls wichtig, in dem dokumentiert werden:
Inspektionsdaten,
Anzahl der Ansprechungen (sofern ein Zähler vorhanden ist),
Messergebnisse zu Elektrodenabstand und Isolationswiderstand,
Vergleichsfotos.
Diese Aufzeichnungen ermöglichen eine Prognose des optimalen Austauschzeitpunkts auf Basis der Verschleißgeschwindigkeit.
Wirtschaftlicher Aspekt
Die Kosten für den Austausch einer Funkenstrecke sind deutlich geringer als die Kosten für Reparatur oder Ersatz eines Transformators nach einem Ausfall ohne Überspannungsschutz. Vorbeugender Austausch ist immer wirtschaftlicher als Schadensbehebung.
Empfohlene Austauschzeitpunkte
Sofort – bei mechanischen Schäden, sichtbaren Rissen oder dauerhaften leitfähigen Ablagerungen.
Bei nächster geplanter Abschaltung – wenn Elektrodenabstand oder Isolationswiderstand nahe den Grenzwerten liegen.
Vorbeugend alle paar Jahre – in Umgebungen mit hohem Überspannungsrisiko und starker Verschmutzung, auch wenn die Funkenstrecke äußerlich intakt wirkt.
Bedeutung der Schulung von Bedienpersonal – eine Investition, die sich auszahlt
Wer schon einmal bei einer Inspektion in einer kompakten Transformatorenstation gearbeitet hat, weiß: Die Arbeit von Bedienern und Servicetechnikern findet nicht am Schreibtisch statt. Sie bedeutet, in enge Räume zu gehen – bei Hitze, Kälte oder nach einem Gewitter – mit Taschenlampe und voller Aufmerksamkeit für Details, die für das ungeübte Auge unsichtbar bleiben.
Deshalb betrachten wir bei Energeks die Schulung von Bedienpersonal nicht als „Schulungskosten“, sondern als strategische Investition in Sicherheit, Zuverlässigkeit und den reibungslosen Betrieb der gesamten Anlage.
Warum Wissen entscheidend ist
Fachwissen ermöglicht es:
normale Gebrauchsspuren an einer Funkenstrecke von Anzeichen eines Defekts zu unterscheiden,
Entscheidungen über Reinigung oder Austausch ohne unnötige Ausfallzeiten zu treffen,
eine präzise Dokumentation des Gerätezustands zu führen.
Ein Bediener, der versteht, wie und warum eine Funkenstrecke so aussieht, wie sie aussieht, handelt sicher und effizient – ohne zu raten und ohne übertriebene Vorsicht, die den Betrieb bremst.
Der Ketteneffekt guter Schulung
Ein geschultes Instandhaltungsteam:
erkennt echte Gefahren schneller,
vermeidet unnötige Austauschmaßnahmen „auf Verdacht“,
hält die Geräte langfristig auf voller Leistungsfähigkeit.
Respekt für Menschen in der Praxis
Überspannungsschutz funktioniert nicht ohne die Menschen, die ihn täglich kontrollieren. Selbst das beste Design und der teuerste Transformator sind nicht sicher, wenn das Bedienpersonal nicht über die nötigen Kompetenzen, Zeit und Werkzeuge verfügt, um sie zu pflegen.
Menschen sind die erste Schutzlinie. Die Funkenstrecke ist die zweite.
Mehrwert für den Betreiber
Für den Eigentümer oder Investor bedeutet ein geschultes Team:
geringeres Risiko von Ausfällen und Stillständen,
niedrigere Betriebskosten auf lange Sicht,
höhere Sicherheit, dass die Infrastruktur normgerecht arbeitet.
Unser Ansatz
Unsere Schulungen verbinden Theorie mit Praxis, zeigen Bauteile in verschiedenen Zuständen, erklären Phänomene verständlich und beantworten alle Fragen – unabhängig davon, wie einfach sie erscheinen mögen. Für uns ist Schulung kein Monolog, sondern ein Dialog, ein Erfahrungsaustausch und ein gemeinsamer Aufbau von Kompetenzen, die im Alltag echten Wert schaffen.
Zukunft des Überspannungsschutzes – Technologie und Menschen im selben Team
Der Überspannungsschutz, zu dem auch die Funkenstrecke gehört, vereint ingenieurtechnische Präzision mit menschlicher Aufmerksamkeit. Er entwickelt sich parallel zu den Stromnetzen, reagiert auf die Herausforderungen neuer erneuerbarer Energiequellen, auf den Betrieb in zunehmend variablen Umgebungen und auf die Notwendigkeit, die Stromversorgung in einer Welt sicherzustellen, die keine Unterbrechungen toleriert.
In modernen Mittelspannungsstationen werden Funkenstrecken künftig immer häufiger in hybriden Systemen mit MOV-Varistoren eingesetzt, in Überwachungssystemen, die Anzahl und Parameter der Ansprechungen erfassen, sowie in Gehäusen, die beständig gegen Salzbelastung, Feuchtigkeit und Industriestaub sind.
Wenn Sie derzeit eine neue Transformatorenstation planen, eine Netzmodernisierung vorbereiten oder ein Compliance-Audit ansteht – wir sind für Sie da. Besuchen Sie unseren Kontaktbereich, wenn Sie Unterstützung bei Auswahl, Wartung oder Dokumentation Ihrer Überspannungsschutzsysteme benötigen.
Wir helfen Ihnen, die richtige Lösung auszuwählen, zu testen, zu überprüfen und die Dokumentation so vorzubereiten, dass Ihre Geräte heute, in fünf Jahren und unter noch unbekannten Bedingungen störungsfrei arbeiten.
Sehen Sie sich unser Angebot an Mittelspannungstransformatoren an – mit Modellen gemäß PN-EN 60076, sofort verfügbar, mit vollständigen Routineprüfungen und optionalen Sondertests.
Werden Sie Teil der Energeks-Community auf LinkedIn.
Wir teilen unser Wissen nicht, um zu glänzen, sondern damit das Netz zuverlässig funktioniert.
Vielen Dank, dass Sie diesen Text bis zum Ende gelesen haben.
Wir hoffen, dass er nicht nur eine Wissensquelle war, sondern auch eine Inspiration, gezieltere Fragen zu stellen – denn diese sind der Treibstoff jeder Innovation.
QUELLEN:
IEEE Xplore – “Spark Gap Devices for Surge Protection”
CIGRÉ Technical Brochure No. 549 – “Surge Arresters and Spark Gap Technologies”
IEC 60099-4: Surge arresters – Part 4: Metal-oxide surge arresters without gaps for a.c. systems –
