Dieser Artikel handelt davon, was wirklich an der Schnittstelle von PV-Wechselrichter und Transformator passiert – wenn der Gleichstrom aus den Modulen in Wechselstrom umgewandelt wird und sich dann noch mit dem Netz verständigen muss. Praktisch betrachtet.

Sie sehen einen PV-Park.

Reihen von Modulen wie eine gut aufgestellte Armee.

Die Wechselrichter arbeiten leise, rauchfrei, ohne großes Theater.

Und irgendwo daneben steht ein Transformator.

Derselbe Gerätetyp, der in anderen Projekten oft nur ein langweiliger Hintergrund ist.

In Photovoltaikanlagen jedoch führt der Transformator sein intensivstes Leben genau dann, wenn alles ruhig scheint.

Denn ein Wechselrichter ist keine gewöhnliche Energiequelle.

Er ist schnelle Leistungselektronik, die Wunder mit dem Strom vollbringen kann, aber gleichzeitig Phänomene in das System einbringen kann, die man auf den ersten Blick nicht sieht: Oberschwingungen, abrupte Änderungen, Blindleistungssteuerung, manchmal kleine unerwünschte Anteile.

Und all das landet an der Schnittstelle zum Transformator.

Bei PV-Anlagen zeigt sich eines besonders deutlich: Die meisten Probleme entstehen nicht, weil die Geräte schlecht sind. Sie entstehen, weil die Schnittstellen zwischen den Geräten nicht richtig aufeinander abgestimmt sind.

Dieser Artikel richtet sich an Planer, Ausführende, Investoren und Betriebspersonal, die möchten, dass das Zusammenspiel von Wechselrichter und Transformator über Jahre stabil funktioniert – ohne nervenaufreibende Korrekturen nach der Inbetriebnahme.

Nach der Lektüre werden Sie typische Reibungspunkte erkennen und Lösungen auswählen können, die die Energiequalität, die Betriebstemperatur und die Zuverlässigkeit real verbessern.

Zuerst schaffen wir eine gemeinsame Sprache: Was passiert eigentlich an der Schnittstelle von Wechselrichter und Transformator?

Dann gehen wir auf typische Probleme ein: Oberschwingungen, Überhitzung, Blindleistungssteuerung, Überspannungen und Resonanzen.

Wir besprechen die wichtigsten Werkzeuge, die wir genau unter die Lupe nehmen werden.

Am Ende erhalten Sie fünf Lösungen für die wichtigsten Probleme im Zusammenspiel von Trafo und Wechselrichter – wir geben auch einfache "Hausmittel" zur Verbesserung der Stabilität – sowie Antworten auf häufig gestellte Fragen zu diesem Thema, auf einem Spickzettel griffbereit für die Jackentasche ;)

Es lohnt sich, weiterzulesen.

Lesezeit: etwa 15 Minuten

Was wirklich an der Schnittstelle von PV-Wechselrichter und Transformator passiert

Im Lehrbuch sieht das einfach aus: Die Module liefern Gleichstrom, der Wechselrichter macht Wechselstrom daraus, der Transformator transformiert die Spannung hoch, und das Netz nimmt die Energie auf.

In der Praxis ist diese Schnittstelle der Ort, an dem zwei Welten aufeinandreffen.

Die erste Welt ist die Leistungselektronik.

Ein Wechselrichter erzeugt keine Sinuswelle wie ein Generator. Er synthetisiert sie, indem er Transistoren mit hoher Frequenz schaltet und die Modulation steuert. Das ermöglicht eine hervorragende Kontrolle von Wirk- und Blindleistung, hinterlässt aber Nebenwirkungen: Oberschwingungen, hochfrequente Störungen, steile Spannungs- und Stromanstiege.

Die zweite Welt ist der Transformator, ein elektromagnetisches Gerät, das Vorhersehbarkeit liebt.

Er ist auf eine bestimmte Spannungsform, bestimmte Verluste, bestimmte Temperaturen und eine bestimmte Lastdynamik ausgelegt. Wenn er eine Kurvenform erhält, die mehr enthält als eine reine Sinuswelle, wird es interessant.

Das Wichtigste ist: Der Transformator in einer PV-Anlage ist nicht nur eine Spannungsdurchreiche. Er ist das Element, an dem sich die Nebenwirkungen der Wechselrichtersteuerung und der Netzparameter materialisieren.

In welcher Sprache man darüber sprechen sollte, um sich zu verstehen

Erinnern Sie sich an die Geschichte vom Turmbau zu Babel?

Alle bauen angeblich dasselbe, aber jeder spricht eine andere Sprache. In Projekten läuft es genauso: Wenn Planer, Ausführende, Automatisierer und Serviceleute verschiedene Wörter für dieselben Phänomene verwenden, dauert die Diagnose länger als die Reparatur selbst.

Oberschwingungen sind Strom- oder Spannungsanteile mit Frequenzen, die ein Vielfaches der Grundfrequenz sind. Im 50-Hz-Netz hat die 5. Oberschwingung 250 Hz, die 7. 350 Hz und so weiter.

Für den Transformator bedeutet das zusätzliche Verluste und zusätzliche Erwärmung.

THD ist ein Maß für die gesamte Kurvenformverzerrung.

In der Praxis ist es sinnvoll, THD der Spannung von THD des Stroms zu trennen.

Ein Wechselrichter verursacht in erster Linie Stromverzerrungen; die Spannung verschlechtert sich in Abhängigkeit von der Netzimpedanz und der Transformatoranordnung.

Blindleistung bedeutet die Steuerung von Spannung und reaktivem Energiefluss.

Der Wechselrichter kann sie gemäß den Anforderungen des Netzbetreibers liefern oder beziehen, aber diese Steuerung verändert die Ströme im System und kann die Transformatorlast erhöhen.

Resonanz ist eine Situation, in der induktive und kapazitive Elemente des Systems bestimmte Frequenzen verstärken.

In PV-Anlagen gibt es viele Kapazitäten: Kabel, Filter, Kompensationskondensatoren, Netzeigenschaften. Induktivitäten ebenfalls: Drosseln, Transformator, Leitungen.

Es muss nicht explodieren, aber es kann Überspannungen, Vibrationen und ... merkwürdige Schutzfehler erzeugen.

Warum Oberschwingungen dem Transformator zusätzliche Arbeit machen

Ein Transformator hat Leerlaufverluste im Kern und Lastverluste in den Wicklungen. Wenn Oberschwingungen auftreten, passieren drei Dinge gleichzeitig.

Der Effektivstrom steigt, selbst wenn die Wirkleistung nicht steigt. Das bedeutet höhere I²R-Verluste in den Wicklungen. Und das ist der erste Grund für Erwärmung.

Hinzu kommen Zusatzverluste, wie Wirbelströme in den Wicklungen und konstruktiven Elementen. Diese steigen schneller mit der Frequenz, daher können höhere Oberschwingungen unverhältnismäßig große thermische Schäden verursachen.

Die dritte Sache ist Lärm und mechanische Vibrationen. Der Transformator kann lauter arbeiten, und die Wicklungsmechanik erfährt über einen längeren Zeitraum eine höhere Belastung.

Das Tückischste ist, dass in der SCADA alles anständig aussehen kann, weil die Leistung stabil ist, und erst die Thermik zeigt, dass etwas nicht stimmt.

—>

Wenn Sie tiefer einsteigen und verstehen möchten, wie man das berechnet und wie man Oberschwingungen in reale Anforderungen an den Transformator übersetzt, empfehlen wir unser Material:

Der K-Faktor des Transformators: Schlüssel zum Schutz vor Oberschwingungen.

Darin erklären wir, was der K-Faktor ist, was er über nichtlineare Lasten aussagt, wie er hilft, den Transformator an die realen Betriebsbedingungen anzupassen und wie man das Risiko von Überhitzung und verkürzter Isolationslebensdauer begrenzen kann, bevor das Problem in Temperaturen und Alarmen sichtbar wird.

Woher die Überhitzung kommt, wenn die Parameter scheinbar im Rahmen sind

Es gibt drei typische Szenarien.

Das erste ist die Scheinbelastung.

Jemand schaut auf die MW und ist ruhig, aber der Transformator wird durch Ströme belastet, die aus Blindleistung und Verzerrungen resultieren. Er erwärmt sich nicht durch MW. Er erwärmt sich durch Strom und Verluste.

Das zweite ist der Betrieb des Wechselrichters in Regelungsmodi.

Zum Beispiel Spannungsregelung durch Blindleistung, Wirkleistungsbegrenzung, Betrieb unter wechselnden Netzbedingungen. Das verändert den Belastungscharakter des Transformators im Laufe der Zeit, oft schneller als in der klassischen Energiewirtschaft.

Das dritte ist eine konstruktive Nichtanpassung.

Ein Transformator, der wie für einen linearen Verbraucher ausgelegt wurde, kann zu wenig Spielraum für Zusatzverluste durch Oberschwingungen haben. Die Leistung stimmt zwar, aber thermisch fehlt der Atem.

Hier ergibt sich eine praktische Schlussfolgerung: In PV-Anlagen reicht es nicht, die kVA zu prüfen.

Man muss über die Stromqualität, den Blindleistungsanteil und das zu erwartende Betriebsprofil nachdenken.

Blindleistungssteuerung: Ein Werkzeug, das dem Netz hilft, aber die Anlage belastet

Netzbetreiber fordern zunehmend Spannungsunterstützung.

Der Wechselrichter muss dann Kennlinien realisieren: cos φ in Abhängigkeit von P, Q in Abhängigkeit von U oder einen bestimmten Q-Sollwert.

Lassen Sie uns das zunächst einmal verständlich aufschlüsseln, ohne magische Abkürzungen.

Stellen Sie sich vor, der Wechselrichter hat zwei Drehregler: einen für die Wirkleistung P, also die, die Sie in kWh verkaufen, und einen für die Blindleistung Q, also die, die keine kWh liefert, aber Spannung und Ströme im Netz beeinflusst.

Der Netzbetreiber sagt dem Wechselrichter, wie er mit diesem zweiten Regler umgehen soll.

Was bedeutet das: cos φ in Abhängigkeit von P?

Cos φ ist vereinfacht gesagt eine Information über den Anteil der Blindleistung im Verhältnis zur Wirkleistung.

Wenn cos φ nahe 1 ist, gibt es fast kein Q. Wenn er sinkt, steigt Q.

Cos φ in Abhängigkeit von P bedeutet: Der Leistungsfaktor soll von der aktuellen Wirkleistung abhängen. Je mehr Sie P produzieren, desto mehr soll der Wechselrichter cos φ gemäß einer festgelegten Kennlinie ändern.

Wie sieht das in der Praxis aus:

• Wenn die Anlage wenig Leistung liefert, kann der Wechselrichter nahezu mit cos φ 1 arbeiten.

• Wenn die Anlage in die Hochproduktion geht, beginnt der Wechselrichter Blindleistung zu erzeugen oder zu beziehen, um die Spannung im zulässigen Bereich zu halten.

• Das ist wie ein Automatikgetriebe für die Spannung: Es hängt von der Last ab.

Warum macht man das?

Weil bei hoher Einspeisung die Spannung am Verknüpfungspunkt gerne ansteigt.

Blindleistung kann sie je nach Richtung absenken oder anheben.

Was bedeutet das: Q in Abhängigkeit von U?

Q in Abhängigkeit von U bedeutet: Die Blindleistung soll von der Spannung abhängen.

Das ist reine Regelungsautomatik.

Wenn die Spannung über einen bestimmten Schwellwert steigt, beginnt der Wechselrichter so zu arbeiten, dass die Spannung sinkt.
Wenn die Spannung fällt, macht der Wechselrichter das Gegenteil, um sie anzuheben.

Das funktioniert wie ein Thermostat, nur dass Sie statt Temperatur die Spannung haben und statt einer Heizung das Q.

Und jetzt ein wichtiges Detail: Das ist nicht nur ein Ein-/Aus-Zustand. Es kann eine fließende Kennlinie sein, zum Beispiel: Je höher die Spannung, desto mehr Q soll der Wechselrichter aufnehmen, um sie zu reduzieren. Je niedriger, desto mehr soll er Q abgeben, um sie anzuheben.

Was bedeutet das: ein bestimmter Q-Sollwert?

Das ist die einfachste Version:

Jemand gibt dem Wechselrichter vor, wie viel Blindleistung er machen soll, unabhängig von P und U.

Beispielsweise:

• Wir stellen ein, dass der Wechselrichter konstant 1 MVAr aufnehmen soll.

• Oder konstant 0,5 MVAr abgeben soll.

• Oder er soll Q auf einem Niveau halten, das sich aus einer Anweisung des Betreibers ergibt.

Warum macht man das? Weil das Netz manchmal einen bestimmten Betrag an Spannungsunterstützung zu einem bestimmten Zeitpunkt benötigt und keine Automatik, die von lokalen Messungen abhängt.

Aus Netzsicht ist das gut.

Aus Sicht des Transformators und der Kabel bedeutet es höhere Ströme bei gleicher Wirkleistung.

Wenn die Anlage mit einem signifikanten Blindleistungsanteil arbeitet, kann der Transformator seine Stromgrenze früher erreichen, bevor die Nennwirkleistung erreicht ist.

Das ist eine klassische Quelle für Situationen wie: Theoretisch habe ich Reserven, aber praktisch steigt die Temperatur.

Was daran für Transformator und Kabel tückisch ist

Hier liegt der Kern, warum wir das erwähnen.

Blindleistung erhöht den Strom im System. Selbst wenn sich die Wirkleistung P nicht ändert.

Wenn Sie P, also die Wirkleistung, haben und Q hinzufügen, steigt die Scheinleistung S und mit ihr der Strom.

Vereinfacht gesagt:
Mehr Q = höherer Strom = höhere Wärmeverluste in Kabeln und Transformator.

Und deshalb passiert manchmal Folgendes:

Auf dem Bildschirm sieht alles gut aus, weil die MW stabil sind.
Aber der Transformator hat eine höhere Temperatur, weil der Strom größer ist.
Oder die Stromgrenze wird früher erreicht, bevor Sie die volle Wirkleistung abrufen.

Die Steuerung von cos φ in Abhängigkeit von P, Q in Abhängigkeit von U oder einem festen Q-Sollwert sind die Arten, wie der Netzbetreiber den Wechselrichter anweist, die Spannung zu stützen. Diese Unterstützung erfolgt jedoch über den Strom und kann daher die Belastung von Transformator und Kabel erhöhen, selbst wenn sich die Wirkleistung nicht ändert.

Wenn im System eine separate Kompensation vorhanden ist, muss zudem sehr genau darauf geachtet werden, wer was steuert. Ein Wechselrichter mit eigener Regelung und eine Kondensatorbatterie ohne Koordination können in unangenehme Wechselwirkungen geraten.

Das sieht selten nach einer großen Störung aus.

Häufiger äußert es sich in Instabilität, Fluktuationen, Schutzfehlern, seltsamen Oberschwingungen im Hintergrund.

Überspannungen und Resonanzen: Ein Problem, das sich oft erst nach der Inbetriebnahme zeigt

In PV-Anlagen gibt es viele Elemente, die Kapazitäten und Induktivitäten bilden.

Lange Kabel auf der AC-Seite, Filter, manchmal Kompensation, dazu der Transformator und die Netzparameter. Resonanz muss nicht ständig vorhanden sein.

Sie kann nur in bestimmten Betriebszuständen auftreten, bei einer bestimmten Leistung oder einer bestimmten Netzkonfiguration.

Die Symptome können irreführend sein:

Überspannungen, Anstieg der Spannungs-THD, Schwankungen der Blindleistung, zufällige Schutzauslösungen, manchmal Schäden an Filterkomponenten oder Erwärmungen, die nicht zur Last passen.

Die wichtigste planerische Praxis ist:

Resonanz muss als systemisches Risiko behandelt werden, nicht als Pech. Wenn im Projekt Kondensatoren, Filter und lange Leitungen vorkommen, ist eine Frequenzanalyse des Systems keine Spielerei mehr.

Welche Werkzeuge diese Probleme wirklich lösen

Wann benötigen Sie Drosseln und Filter, und wann reichen ordentliche Einstellungen?

Eine Netzdrossel am Ausgang des Wechselrichters begrenzt die Stromsteilheit und dämpft einen Teil der höheren Oberschwingungen. Ein LCL-Filter macht das effektiver, reagiert aber empfindlicher auf Netzparameter und erfordert eine korrekte Abstimmung und Dämpfung.

Wenn das Problem hauptsächlich in der Stromverzerrung und einer lokalen Anhebung von Oberschwingungen besteht, können passive oder aktive Filter die richtige Lösung sein.

Ein passiver Filter ist einfacher, erfordert aber eine gute Anpassung, da er in Wechselwirkung mit dem Netz treten kann. Ein aktiver Filter ist flexibel, aber teurer und erfordert eine sinnvolle Leistungsauswahl.

In vielen Projekten sollten die Wechselrichtereinstellungen der erste Schritt sein:

THD-Grenzwerte, Steuerungsstrategie, Filterparameter, Q-Regelungsmodi.

Manchmal liegt das Problem nicht darin, dass Sie neue Hardware benötigen, sondern darin, dass die Steuerung so eingestellt ist, dass sie das System provoziert.

—>

Wenn Sie verstehen möchten, wann eine Drossel ein echtes Stabilisierungswerkzeug ist und wann sie nur ein Pflaster für ein schlecht dimensioniertes System darstellt, schauen Sie in unser Material:

Warum benötigen verlustarme Transformatoren keine Kompensationsdrosseln?

Wir zerlegen dort in die Einzelteile, woher überhaupt die Notwendigkeit für Drosseln in Kompensationsanlagen rührt, was verlustarme Transformatoren in der Blindleistungs- und Strombilanz verändern und wie man Situationen vermeidet, in denen das Hinzufügen von Kompensationselementen beginnt, weitere Probleme zu erzeugen, anstatt sie zu beseitigen.

Es ist ein Text für diejenigen, die lieber einmal richtig rechnen und auswählen, als später die Anlage vor Ort nachzustimmen ;-D (been there, done that…)

Wie man einen Transformator für nichtlineare Lasten auswählt

Ein Transformator für PV-Anlagen sollte nicht nur nach seiner Scheinleistung ausgewählt werden, sondern auch nach dem erwarteten Oberschwingungsniveau, dem Blindleistungsanteil und den Kühlungsbedingungen.

In der Praxis zählen die Thermik und die Zusatzverluste, denn sie entscheiden, ob das Gerät über Jahre stabil arbeitet oder ob es auf der Kippe seiner Isolierung lebt.

Wenn Sie wesentliche Stromverzerrungen erwarten, muss berücksichtigt werden, dass der Oberschwingungsstrom die Verluste erhöht.

Ein Teil der Verluste steigt einfach mit dem Strom, ein anderer Teil steigt schneller, weil höhere Frequenzen die Zusatzverluste in den Wicklungen und konstruktiven Elementen antreiben.

Der klassische Ansatz spricht dann von Transformatoren, die für nichtlineare Lasten ausgelegt sind, von Leistungsreserven und einer bewussten Kühlungsauslegung.

Das ist keine Überdimensionierung aus Sport. Das ist eine thermische Reserve, die dem System ermöglichen soll, im realen Betriebsprofil zu atmen, ohne ständigen Temperaturdruck.

In PV-Anlagen kommt noch eine Ebene hinzu, über die selten laut gesprochen wird – bis die Jagd nach der Ursache für seltsame Ströme und Ereignisse beginnt.

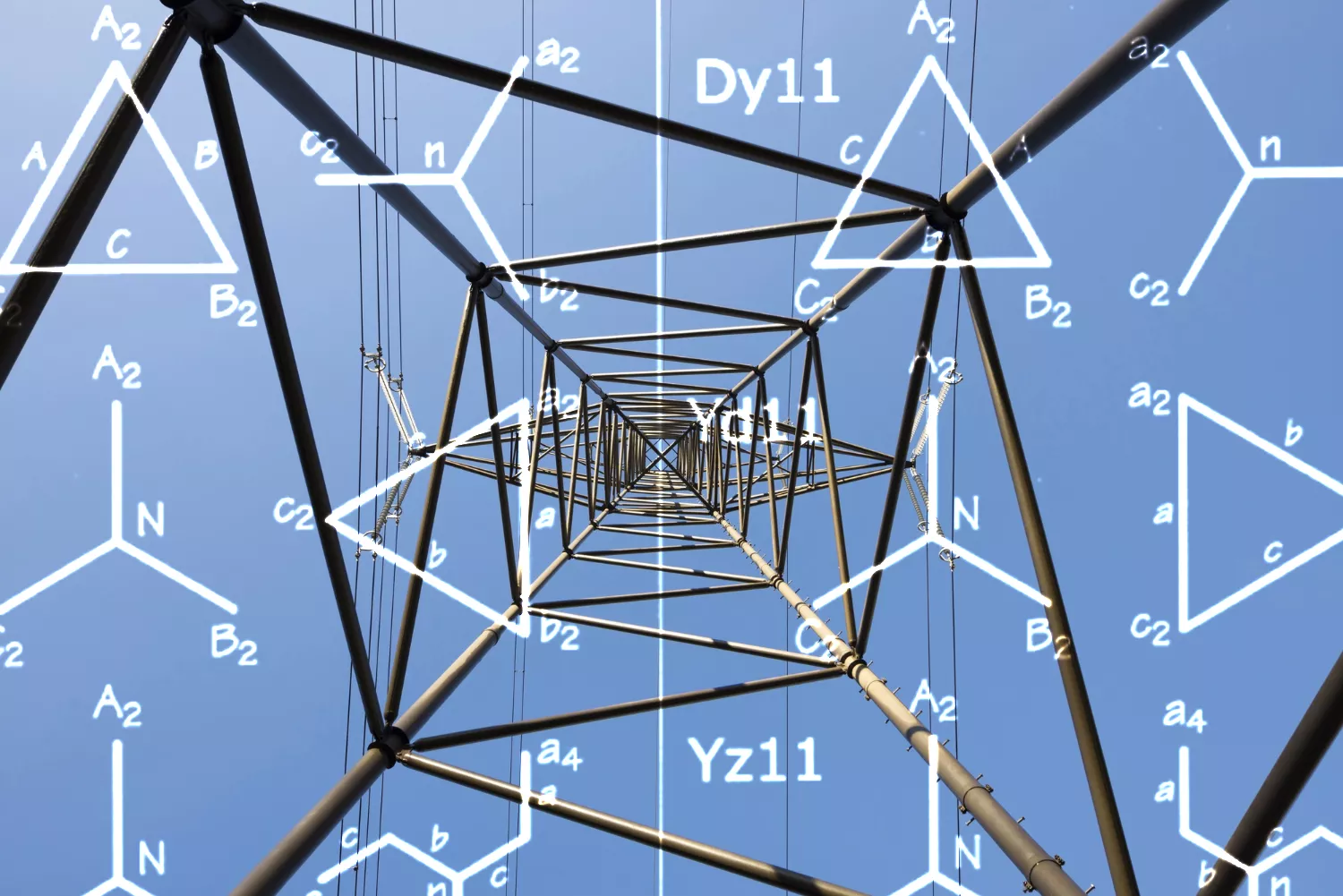

Das ist die Erdung und die Wicklungskonfiguration, also die Schaltgruppe.

Die Wahl der Schaltgruppe beeinflusst, wie sich Oberschwingungen dritter Ordnung und Nullkomponenten verhalten, wo sie ihren Kreis schließen können und ob sie überhaupt die Bedingungen dafür vorfinden.

Wenn die Verbindung auf einer Seite eine Dreieckschaltung hat, können einige Komponenten lokal zirkulieren.

Ist das nicht der Fall, können dieselben Phänomene ins Netz abfließen oder als Ströme an Stellen auftauchen, die niemand verdächtigt hätte. Das ist kein Detail. Das ist der Unterschied zwischen einer Anlage, die leise und vorhersehbar ist, und einer, die zusätzliche Belastungen und diagnostische Komplikationen erzeugt.

Im gleichen Zusammenhang steht der Stufenschalter, also die Spannungsregelung auf der Transformatorseite.

In PV-Projekten ist es verlockend, ihn als einmalig bei der Inbetriebnahme einzustellendes Element zu behandeln. Dabei wird er oft zum Werkzeug, um Spannungen im realen Netz mit realen Abfällen und Anstiegen und bei realer Blindleistungssteuerung anzupassen.

Wenn Sie nicht den richtigen Stufenbereich oder die falsche Regelungsart haben, können Sie mit einem System enden, in dem der Wechselrichter zu viel mit Q-Regelung ausgleichen muss, weil der Transformator im Verhältnis zu den Netzanschlussbedingungen zu hoch oder zu niedrig eingestellt ist.

Und wieder muss das nicht wie ein spektakulärer Ausfall aussehen. Häufiger sieht es aus wie eine dauerhafte, unnötige Strombelastung und Temperaturen, die ein paar Grad höher sind, als sie sein sollten.

Deshalb sollte die Transformatorauswahl in PV-Anlagen wie die Anpassung einer Schnittstelle zwischen Wechselrichter und Netz behandelt werden – und nicht wie der Kauf eines Geräts mit der richtigen Leistung auf dem Typenschild.

Die Vorbereitung dafür ist eine Analyse des Betriebsprofils, der Anforderungen an die Energiequalität, der Blindleistungssteuerung und der thermischen Bedingungen. Anschließend erfolgt die Auswahl der Trafoparameter und der Wicklungskonfiguration so, dass das System vorhersehbar ist.

Mit Nachdruck auf das, was nach der Inbetriebnahme am schwersten zu korrigieren ist: Thermik, Oberschwingungsinteraktionen und das Verhalten der Nullkomponente.

—>

Wenn Sie Zweifel haben, beraten wir Sie gern – und entwickeln das Thema auch in diesem Artikel weiter:

Welcher Transformator passt zu einer 50, 100 oder 150 kW PV-Anlage? Wir geben Antworten

5 Lösungen für die wichtigsten Probleme im Zusammenspiel von Trafo und Wechselrichter

Der Transformator ist ein Fan der reinen Sinuswelle und vorhersehbarer Arbeit.

Der Wechselrichter ist ein Editor von Kurvenformen: Er nimmt Gleichstrom, setzt Wechselstrom zusammen, regelt P und Q, spielt nach den Anforderungen des Netzes.

Normalerweise funktioniert das wunderbar. Die Schwierigkeiten beginnen, wenn diese digitale Finesse Spuren in der Welt aus Eisen hinterlässt: Oberschwingungen, hochfrequente Anteile, schnelle Stromänderungen, Blindleistungsbetrieb.

Deshalb sind in PV-Anlagen zwei Dinge entscheidend: die Netzbedingungen und die Steuerung.

Im Folgenden geben wir Lösungsvorschläge für fünf der häufigsten Probleme zu diesem Thema.

1. Oberschwingungen und Stromverzerrungen – die Rechnung für die "nette" Elektronik

Wechselrichter sind von Natur aus nichtlinear. Selbst wenn sie am Ausgang einen Filter haben und brav aussehen, können sie in der Praxis Stromoberschwingungen einbringen, besonders bei bestimmten Arbeitspunkten und Netzkonfigurationen.

Was macht das mit dem Transformator?
Oberschwingungen erhöhen die Verluste im Kupfer und im Kern sowie die sogenannten Zusatzverluste, die in Transformatoren schneller als linear mit der Frequenz und der Verzerrung steigen.

Das Endergebnis ist langweilig und brutal: höhere Temperatur. Und Temperatur ist die Währung der Isolationslebensdauer.

Was tun?

Der einfachste Schritt ist zu prüfen, ob das Problem überhaupt in der Emission liegt oder in einer Netzresonanz. Denn manchmal ist der Wechselrichter "OK", und das Netz macht aus seinen Oberschwingungen ein Megafon.

In der Praxis helfen: gut dimensionierte Netzdrosseln, passive Filter, aktive Filter in größeren Anlagen sowie ein bewusstes Management der vom Wechselrichter gesehenen Impedanz. Bei PV-Freiflächenanlagen im Mittelspannungsbereich ist auch die Auslegung der Kabelaufteilung und Leitungslängen entscheidend, denn Kabelkapazitäten können Resonanzfrequenzen verschieben.

2. Blindleistung und Spannungsregelung – wenn der Wechselrichter fast zu sehr hilft

Moderne Wechselrichter verfügen über Volt-Var- und Volt-Watt-Funktionen, also spannungsabhängige Regelungen. Die Netzanschlussbedingungen in Europa fördern stark die Möglichkeit der Blindleistungssteuerung und Spannungsunterstützung durch dezentrale Erzeugung.

Was macht das mit dem Transformator?
Blindleistung an sich ist nicht schlecht. Das Problem entsteht, wenn ihr Fluss unvorhersehbar oder im Verhältnis zu den Annahmen zu intensiv ist.

Die Folge kann sein: Ströme steigen, Verluste steigen, der Spannungsabfall an der Transformatorimpedanz steigt, manchmal treten Regelungsschwingungen auf, wenn mehrere Geräte um dieselbe Spannung "kämpfen".

Lösungen in drei Schritten:
Die erste Ebene sind die Wechselrichtereinstellungen, die den Anforderungen und der Philosophie des Betreibers entsprechen müssen. Die Herstellerdokumentationen und Richtlinien für spezifische Anschlussregeln, z.B. die VDE-AR-N 4105 im deutschen Kontext, zeigen, wie wichtig die Parameter der Blindleistungsregelung sind.

Die zweite Ebene ist die Koordination: Wenn Sie Kompensation, einen Stufenschalter im Transformator, Regelungen in den Wechselrichtern und zusätzlich Automatik im Umspannwerk haben, sollten Sie eine bodenständige Frage stellen: Wer ist hier der Spannungsführer und wer nur Unterstützer?

Die dritte Ebene ist Messung und Monitoring: Ohne Aufzeichnung des Q-Profils, von cos φ und der Spannung über die Zeit lässt sich Normalbetrieb nicht von jagender Automatik unterscheiden.

3. Überhitzung des Transformators trotz korrekter Nennleistung

Das ist ein Klassiker: Alles "passt in kW", und trotzdem hat der Transformator schwerer zu tragen, als er sollte.

Die häufigsten Ursachen:
Erstens Oberschwingungen und Zusatzverluste, wie bereits besprochen. Zweitens hohe Umgebungstemperatur und Kühlungsbedingungen, denn PV-Stationen stehen oft an Orten, wo die Luft im Sommer wie ein warmer Wickel ist. Drittens dynamische Lasten: schnelle Leistungsrampen, tages- und witterungsbedingte Zyklen, häufige Arbeitspunktwechsel.

Lösungen:
Hier wirkt ein zweigleisiger Ansatz: die Auswahl des Transformators im Hinblick auf das Lastprofil sowie die Energiequalität. Manchmal bedeutet das bewusste Überdimensionierung, manchmal bedeutet es Auslegungsparameter für verzerrte Lasten und die Wahl der Wicklungsschaltgruppe, die hilft, bestimmte Oberschwingungen im Dreieck zu schließen, anstatt sie ins Netz zu drücken.

Wenn Sie das Thema ingenieurmäßig angehen wollen, sieht der Pfad so aus: Strommessung, Spektrumanalyse, Berechnung der Zusatzverluste, Überprüfung der Wicklungs- und Heißpunkttemperaturen – und erst dann Entscheidungen über Filter oder Einstellungsänderungen.

4. Überspannungen, steile Flanken und spannungsmäßige Überraschungen in den Kabeln

Der Wechselrichter arbeitet getaktet. Kabel haben Kapazität. Der Transformator hat Induktivität. Das System bildet gern Schwingungen, und Schwingungen treten gern dann auf, wenn niemand sie eingeladen hat.

Was passiert in der Praxis?
Bei langen Kabelstrecken zwischen Wechselrichtern und Transformator oder zwischen Transformator und Netzverknüpfungspunkt können Phänomene im Zusammenhang mit Wanderwellenreflexionen und lokalen Überspannungen auftreten. Hinzu kommen klassische Stoßspannungen aus dem Netz sowie Schalthandlungen, die in PV-Anlagen häufiger vorkommen können, weil die Automatik intensiv arbeitet.

Lösungen:
Überspannungsschutz, angepasst an den realen Montageort, sinnvolle Erdung, Kontrolle der Kabellängen und ihrer Parameter, manchmal dämpfende Elemente. In größeren Anlagen wenden Planer auch Lösungen an, die die vom Transformator gesehene Stromsteilheit begrenzen – das führt wieder zu Drosseln und Filtern, nur dass diesmal nicht der THD die Motivation ist, sondern der Isolationsschutz und die Begrenzung von Spannungsspitzen.

5. Der gemeinsame Netzverknüpfungspunkt und die Magie eines schwachen Kurzschlusses

Es gibt noch einen unscheinbaren Akteur: die Kurzschlussleistung des Netzes am Verknüpfungspunkt.

Je schwächer das Netz, desto deutlicher zeigt sich der Einfluss der Wechselrichter auf Spannung und Verzerrungen.

Das ist kein Fehler des Wechselrichters. Es ist eine Tatsache über die Systemimpedanz.

Lösungen:
Es werden Analysen der Energiequalität unter Berücksichtigung der Netzimpedanz und der Emissionsaufteilung durchgeführt, ganz im Sinne des Ansatzes aus der IEC TR 61000-3-6.

Praktisch bedeutet das, dass es manchmal besser ist, in ein Filtersystem und die Koordination der Einstellungen zu investieren, als darauf zu vertrauen, dass der Transformator das IRGENDWIE abkann – denn der Transformator ist kein Oberschwingungsfilter.

Einfache Maßnahmen, die die Stabilität verbessern

Zunächst sollte man mit einer Diagnose beginnen, ob das Problem strom-, spannungs- oder resonanzbedingt ist.

Wenn Stromoberschwingungen dominieren, zielen Sie auf Filterung und Steuerungsparameter.

Wenn die Spannung einbricht oder schwankt, betrachten Sie die Netzimpedanz, die Q-Steuerung und die Regelungskoordination.

Bei zufälligen Ereignissen und Überspannungen fällt der Verdacht auf Resonanzen, Filterabstimmung, Interaktionen mit der Kompensation und Kabellängen.

Dann schaffen Sie Ordnung in der Steuerung: Wechselrichtereinstellungen, konsistente Regelkennlinien, kein Konflikt zwischen Kompensation und Wechselrichter, Kontrolle der Leistungsrampen und Begrenzungen.

Anschließend folgt die Auswahl und Verifikation des Transformators für das reale Betriebsprofil.

Wenn aus den Daten hervorgeht, dass Ströme und Zusatzverluste hoch sind, kann die Lösung ein Transformator mit besserer Thermik, einem anderen Bereich zulässiger Verzerrungen oder einfach einer richtig gewählten Reserve sein.

Erst ganz zum Schluss fügen Sie Filterhardware dort hinzu, wo es einen berechenbaren Sinn ergibt: Drosseln, LCL-Filter, passive oder aktive Filter, manchmal eine Korrektur der Kompensation und der Schutzeinrichtungen.

Antworten auf die am häufigsten gestellten Fragen

Kann ein Photovoltaik-Wechselrichter die Alterung eines Transformators beschleunigen?

Ja, wenn Stromoberschwingungen, Gleichanteile oder falsch eingestellte Blindleistung ins Netz gelangen, kann sich der Transformator stärker erwärmen, als es die reine Wirkleistung vermuten lässt.

Was ist das häufigste PV-Problem am Transformator?

Überraschungen bei der Energiequalität: Oberschwingungen, Spannungsschwankungen sowie die durch die Wechselrichter gesteuerte Blindleistungsarbeit.

Macht ein Filter oder eine Drossel wirklich einen Unterschied?

Ja, denn sie begrenzen verzerrte Ströme und steile Stromflanken, die die Verluste und die Temperatur in den Wicklungen erhöhen.

Was ist wichtiger: die Leistung des Transformators oder seine Widerstandsfähigkeit gegen Verzerrungen?

In der Praxis beides. Eine reine kVA-Reserve hilft, aber es zählt auch die Auslegung für nichtlineare Lasten und die Netzbedingungen.

Welche Normen helfen bei der Festlegung von Oberschwingungsgrenzwerten und Netzanschlussbedingungen?

In Europa sind die Netzanschlussbedingungen auf Basis der EN 50549 sowie die Grundsätze zur Verträglichkeit und Bewertung von Oberschwingungsemissionen aus der IEC 61000-3-6 häufig der Bezugspunkt.

Die Schnittstelle zwischen PV-Wechselrichter und Transformator ist ein bisschen wie eine Kreuzung in einer Großstadt.

Auf dem Papier sind die Regeln einfach, aber in der Realität zählen das Verkehrsaufkommen, die Fahrbahnqualität und ob die Ampeln auf die tatsächlichen Stoßzeiten eingestellt sind.

In der Photovoltaik wiederholen sich diese Stoßzeiten täglich, und die Energiequalität, die Netzimpedanz und die Schutzeinstellungen können aus einer gewöhnlichen Anlage ein System machen, das eine kluge Koordination erfordert.

Die gute Nachricht ist, dass die meisten kniffligen Themen sich ohne Nervosität in den Griff bekommen lassen, wenn Sie systematisch vorgehen.

Zuerst das Verständnis dafür, was wirklich in Strömen und Spannungen passiert.

Dann PQ-Messung und -Monitoring, um in der Sprache der Daten zu sprechen, nicht der Eindrücke.

Am Ende die Projektentscheidungen, die den Unterschied machen.

Eine sinnvolle Filterung, eine vernünftige Blindleistungssteuerung, die Anpassung an die Netzbedingungen und ein Transformator, der auf das reale Betriebsprofil ausgelegt ist – nicht nur auf das Typenschild.

Wenn Sie gerade dabei sind, einen Transformator für eine PV-Anlage auszuwählen oder den Betrieb einer bestehenden Anlage zu beruhigen, laden wir Sie ein, sich mit unserem Angebot vertraut zu machen.

Für verlustarme Öltransformatoren MarkoEco2, konform mit EcoDesign2 ---> schauen Sie hier,

für TeoEco2, Gießharztransformatoren Tier2 ---> hier

In beiden Fällen helfen wir Ihnen gern, die passende Lösung für Ihre Netzbedingungen, Anschlussanforderungen und die Arbeitsweise Ihrer Wechselrichter auszuwählen.

Wir entwickeln diese Themen auch auf LinkedIn weiter – mehr hinter den Kulissen und operativer. Wenn Sie konkrete Inhalte mögen, folgen Sie uns auf LinkedIn und kommen Sie ins Gespräch.

Danke für die gemeinsame Reise durch ein Thema, das auf den ersten Blick wie ein Detail aussieht, in der Praxis aber über die Stabilität der gesamten Anlage entscheidet.

Wir sind Menschen für Menschen, und am besten arbeiten wir in Partnerschaft, wenn auf beiden Seiten Neugier, Präzision und der Wille vorhanden sind, es ordentlich zu machen.

QEULLEN:

IEC TR 61000-3-6. Electromagnetic compatibility (EMC) - Part 3-6: Limits - Assessment of emission limits for the connection of distorting installations to MV, HV and EHV power systems

Technical Requirements of Photovoltaic Inverters for Low Voltage Distribution Networks, K. Chmielowiec, Ł. Topolski, M. Dutka, A. Piszczek, Z. Hanzelka, T. Rodziewicz via MDPI

IEEE Standard for Harmonic Control in Electric Power Systems

Jeder, der länger als eine Saison mit Transformatoren gearbeitet hat, kennt dieses Szenario.

Die Dokumentation stimmt, die Parameter sind berechnet, die Abnahme erfolgte ohne Beanstandungen.

Der Transformator steht. Er arbeitet. Und lange Zeit passiert nichts.

Und dann kommt eines Tages ein Alarm, der Geruch von erhitztem Öl oder ein nerviges, auf die gesamte Station übertragenes Vibrieren. Dann fällt der Satz, den wir alle kennen:

Aber es war doch alles neu! 🤬

Das Problem ist: Ein Transformator ist niemals ein einsames Gerät.

Er ist das Zentrum eines kleinen Ökosystems. Strom, Wärme, Vibrationen, Feuchtigkeit, Staub, mechanische Spannungen.

Sie alle umkreisen ihn täglich. Zubehör ist kein ästhetisches oder katalogisches Add-On. Es sind Werkzeuge, die dieses Ökosystem stabil halten.

Dieser Artikel ist eine Denklandkarte dafür, welches Transformatorzubehör man von vornherein einplanen sollte – denn später wird es oft erst unter Stress und im Nachhinein als Antwort auf dann auftretende Fragen beschafft.

Lesezeit: ~11 Minuten

Warum Transformatorzubehör über einen ruhigen Betrieb entscheidet

Ein Transformator altert langsam und sehr konsequent.

Die Isolierung verliert mit der Temperatur an Eigenschaften.

Öl degradiert schneller, wenn es nicht überwacht wird.

Mechanische Vibrationen, selbst geringe, können über Jahre mehr Schaden anrichten als eine einmalige Überlastung.

Das sind Prozesse, die man auf den ersten Blick nicht sieht.

Deshalb sagen erfahrene Betreiber ganz direkt: Ein Transformator ohne Überwachungszubehör ist ein Gerät, das im Dunkeln arbeitet. Und Arbeiten im Dunkeln endet immer mit Reaktion statt Prävention.

In den folgenden Kapiteln gehen wir durch die wichtigsten Zubehörgruppen.

Von elektrischen Komponenten über Temperaturmessung und Monitoring bis hin zu Mechanik und Kühlung.

Jede davon antwortet auf reale Probleme, die tatsächlich auftreten.

Isolatoren und Anschlüsse – die erste Linie elektrischer Ruhe

Es beginnt immer mit der Verbindung.

Und das ist kein Zufall und keine rhetorrische Figur.

Die gesamte Elektrotechnik der Welt, unabhängig von Spannung und Leistung, läuft auf eine Frage hinaus:

Wie überträgt man Energie sicher und stabil von einem Element auf ein anderes?

Kabel, Sammelschiene, Transformatoranschluss.

Genau an diesem Punkt treffen zwei Ordnungen aufeinander, die sich von Natur aus nicht mögen.

Die elektrische Ordnung und die mechanische Ordnung.

Auf der einen Seite haben wir Spannung, elektrisches Feld, Strom, Temperatur.

Auf der anderen mechanische Kräfte, Vibrationen, thermische Ausdehnung, das Gewicht der Leiter und Bewegungen aus dem Betrieb des gesamten Systems.

Der Isolator ist das Element, das diese Welten in Einklang bringen muss.

Er muss elektrisch isolieren und gleichzeitig mechanische Belastungen übertragen.

Er muss die Geometrie der Verbindung halten und gleichzeitig Entladungen verhindern.

Er muss im täglichen Betrieb unsichtbar, aber über Jahre absolut zuverlässig sein.

Genau an diesen Verbindungspunkten beginnen meist die Probleme, die lange verborgen bleiben.

Lokale Überhitzungen durch unzureichenden Andruck.

Mikroentladungen an der Oberfläche, die noch keine Schutzschaltung auslösen, aber bereits die Isolierung schädigen.

Geringfügiges Lösen von Verbindungen durch Heiz- und Kühlzyklen.

Der Transformator als Ganzes mag gesund wirken, während seine Schwachstellen an der Grenze der Toleranz arbeiten.

Bei Mittelspannungs-Kabelanschlüssen ist die Art der Kabelbefestigung von grundlegender Bedeutung. Ein Kabel ist kein statisches Element. Seine Länge ändert sich mit der Temperatur, es überträgt Vibrationen, ist manchmal zusätzlichen Montagespannungen ausgesetzt. Fehlt der Verbindung ein kontrollierter Andruck, entsteht ein Kontaktwiderstand.

Und wo Widerstand ist, entsteht Wärme.

In der Praxis stellt sich oft die Frage:

Welchen Isolator für einen Mittelspannungs-Kabelanschluss wählen?

In solchen Fällen werden Isolatoren mit Mittelspannungs-Kabelschelle verwendet. Sie gewährleisten eine stabile Verbindung und einen kontrollierten Andruck. Ihre Aufgabe ist nicht nur die elektrische Isolierung.

Sie stabilisieren die Verbindung aktiv.

Sie sorgen für einen gleichmäßigen und reproduzierbaren Andruck am Leiter – unabhängig davon, ob die Anlage im Winter bei niedrigen Temperaturen oder im Sommer unter Volllast arbeitet.

Diese Lösung ist besonders wichtig in Stationen, wo Kabel lang, schwer oder so verlegt sind, dass sie zusätzliche mechanische Kräfte erzeugen.

Ein gut gewählter Isolator mit Schelle sorgt dafür, dass die Verbindung ihre Parameter nicht nur am Tag der Abnahme, sondern auch nach 5 oder 10 Betriebsjahren beibehält.

Bei Installationen mit Sammelschienen stellt sich das Problem etwas anders dar.

Eine Sammelschiene ist starr, massiv und überträgt wesentlich größere Kräfte.

Hier ist kein Platz für zufällige Toleranzen.

Zählen tun Präzision in der Positionierung und Widerstandsfähigkeit gegen Vibrationen durch hohe Ströme und elektrodynamische Effekte.

Isolatoren mit Schelle für Sammelschienen fungieren als präzise Auflage- und Führungspunkte. Sie halten die Geometrie des Systems konstant, verhindern das Verrutschen der Schienen und schützen Verbindungen vor dem Lösen. Dadurch bleiben die Kontaktparameter auch bei Dauerbetrieb unter hoher Last stabil. Das ist besonders wichtig in Industrieanlagen, wo der Transformator nicht gelegentlich, sondern täglich und oft nahe an seinen konstruktiven Grenzen arbeitet.

Eine eigene Kategorie sind Öl-Luft-Isolatoren.

Sie sind für eine der schwierigsten Aufgaben im gesamten Transformator verantwortlich: den sicheren Übergang der Spannung aus dem ölgefüllten Inneren nach außen in die Luftumgebung. In diesem einen Element treffen unterschiedliche Dielektrika, Temperaturen und Umweltbedingungen aufeinander.

Ein Öl-Luft-Isolator muss dicht, alterungsbeständig und widerstandsfähig gegen Verschmutzung und Feuchtigkeit sein.

Jede Schwächung seiner Eigenschaften kann zu Oberflächenentladungen und im Extremfall zum Verlust der Transformator-Dichtheit führen. Silikonausführungen werden heute immer häufiger gewählt, weil Silikon hervorragend mit Verschmutzung, Regen, UV-Strahlung und wechselnden Witterungsbedingungen zurechtkommt. Selbst wenn die Isolatoroberfläche nicht perfekt sauber ist, behält Silikon seine dielektrischen Eigenschaften.

Genau deshalb sind silikonisolierte Öl-Luft-Isolatoren zum Standard in modernen Transformatorenstationen geworden. Nicht weil sie modisch sind, sondern weil sie die reale Welt besser vertragen.

Und die reale Welt ist, wie bekannt, selten laborrein ;-)

In Umgebungen, die besondere mechanische Flexibilität erfordern, kommen auch Elastimold-EPDM-Isolatoren zum Einsatz. EPDM ist grob gesagt eine spezielle Art technischen Gummis, entwickelt für den Einsatz dort, wo normale Materialien schnell versagen würden. Es ist kein weicher Autoreifengummi und kein spröder Kunststoff.

Es ist ein Elastomer, ein federelastisches Material, das nach Verformung in seine Ursprungsform zurückkehrt und seine Eigenschaften über Jahre nicht verliert.

Man kann es mit einer sehr widerstandsfähigen Dichtung vergleichen, die in der Kälte nicht hart wird, in der Sonne nicht reißt und mit der Zeit nicht brüchig wird. EPDM verträgt kontinuierliche Vibrationen, Temperaturschwankungen von Frost bis zu großer Hitze sowie Feuchtigkeit und den in der Luft vorhandenen Ozon.

In der Praxis bedeutet das, dass Bauteile aus EPDM nicht nervös altern.

Sie reißen nicht plötzlich, verlieren nicht ihre Elastizität und müssen nicht häufig ausgetauscht werden.

Deshalb bewährt sich EPDM in kompakten Transformatorenstationen und vorgefertigten Lösungen, wo alles eng beieinanderarbeitet und ständigen Mikrobewegungen unterliegt, wesentlich besser als starre Isoliermaterialien.

Kegelbuchsen – der sichere Durchgang durch das Gehäuse

Die Kegelbuchse ist ein Bauteil, über das selten gesprochen wird, solange es keine Probleme macht.

Dabei ist sie für eine der neuralgischsten Stellen im Transformator verantwortlich:

den Durchgang der Spannung durch das Gehäuse.

Undichtigkeit, Mikrorisse, fehlerhafte Montage.

Jeder dieser Faktoren kann zur Durchfeuchtung der Isolierung und in der Folge zur beschleunigten Alterung des Transformators führen.

Deshalb sind Kegelbuchsen für Transformatoren kein Ort für Kompromisse.

Eine gut gewählte Buchse gewährleistet elektrische Stabilität, Öldichtheit und mechanische Widerstandsfähigkeit. In der Praxis schlägt sich ihre Qualität direkt auf die Lebensdauer des gesamten Geräts nieder.

In vielen Fällen löst der Austausch der Buchsen Probleme, die zuvor den Wicklungen oder dem Öl zugeschrieben wurden.

Temperatur von Öl und Wicklungen – was den Transformator wirklich altern lässt

Wenn es einen Parameter gibt, der die Lebensdauer eines Transformators am meisten beeinflusst, dann ist es die Temperatur.

Ein Transformator nutzt sich nicht ab, weil er in die Jahre kommt.

Er nutzt sich ab, weil es ihm zu warm ist.

Manchmal nur ein bisschen zu warm, aber lange genug.

In der Physik der elektrischen Isolierung gibt es weder Gnade noch Romantik. Es gibt Temperatur und Zeit. Der Rest sind Konsequenzen.

Seit Jahrzehnten ist bekannt, dass jeder Temperaturanstieg der Wicklungen über den Projektwert hinaus die Alterung der Isolierung dramatisch beschleunigt. Jedes zusätzliche Grad (insbesondere die Regel, dass eine dauerhafte Überschreitung der Nenntemperatur um 6-8°C) die Lebensdauer der Isolierung sogar halbieren kann.

Das ist keine Kuriosität aus dem Lehrbuch, sondern harte Betriebspraxis.

Für den Transformator bedeutet das eine Lebensdauerverkürzung nicht um einige Prozent, sondern sogar um die Hälfte.

Und das Interessante ist: Dieser Prozess verläuft still. Ohne Funken, ohne Lärm, ohne Alarm beim Start.

Das Öl im Transformator darf nicht nur als Isoliermedium betrachtet werden.

Es ist in erster Linie ein Informationsträger über den Zustand des Geräts. Seine Temperatur sagt sehr viel darüber aus, was im Inneren passiert, selbst wenn die Wicklungen noch unsichtbar und unzugänglich sind. Deshalb ist die Messung der Öltemperatur kein Add-On und keine Premium-Option. Sie ist das absolute Minimum, wenn wir wissen wollen, wie ein Transformator wirklich arbeitet.

Die einfachste und immer noch sehr effektive Kontrollform sind mechanische Öltemperaturanzeiger für Transformatoren. Mechanisch, ohne Elektronik, unempfindlich gegenüber Umwelteinflüssen. Ihr großer Vorteil ist die Unmittelbarkeit.

Ein Blick genügt, um zu wissen, ob das Gerät in einem sicheren Bereich arbeitet oder sich Grenzen nähert, die man besser nicht zu oft überschreitet.

Wenn die Anlage anspruchsvoller und die Lasten wechselhaft werden, reicht die reine Information nicht mehr aus. Dann kommen Temperaturregler wie der CCT 440 ins Spiel, die mit PT100-Sensoren zusammenarbeiten. Das ist dann nicht mehr nur Messung. Das ist Temperaturmanagement.

Automatisches Einschalten der Kühlung, Alarmsignale, Möglichkeit der Integration in ein übergeordnetes System. Der Transformator verstummt nicht, sondern beginnt aktiv, seinen Zustand zu kommunizieren.

PT100-Sensoren für Transformatoren sind nicht ohne Grund zum Standard geworden.

Sie sind stabil, präzise und vorhersehbar.

Sie können sowohl zur Messung der Öltemperatur als auch direkt an den Wicklungen eingesetzt werden.

Genau sie liefern die Daten, die es ermöglichen, früher zu reagieren, bevor eine erhöhte Temperatur zu einem echten Betriebsproblem wird.

Monitoring mit DGPT2 und RIS-System – wenn der Transformator zu sprechen beginnt

Ein Transformator kommuniziert ständig mit seiner Umgebung.

Er arbeitet niemals still. Er signalisiert immer etwas.

Er verändert die Öltemperatur, reagiert mit Druckanstieg im Behälter, erzeugt Gase als Folge der Isolierungsalterung oder lokaler Überlastungen.

Diese Phänomene treten unabhängig davon auf, ob sie jemand beobachtet.

Das Problem ist: Ohne geeignete Sensoren bleiben diese Signale unbemerkt.

Für den Transformator ist es seine natürliche Sprache. Für den Menschen ohne Monitoring ist es nur Hintergrund.

Und genau in diesem Raum zwischen Phänomen und Information entstehen die Ausfälle, die später als “plötzlich” bezeichnet werden.

Das DGPT2-System ist ein klassisches Schutz- und Messgerät für Öltransformatoren.

Es überwacht drei grundlegende Parameter: Gas, Druck und Temperatur.

Das Vorhandensein von Gas signalisiert Prozesse im Öl und in der Isolierung.

Ein Druckanstieg informiert über dynamische Veränderungen im Behälter.

Die Temperatur erlaubt eine Einschätzung der thermischen Belastung des Transformators.

Das DGPT2 arbeitet lokal und gibt klare Alarmsignale oder löst Schutzmaßnahmen aus.

Das RIS-System hingegen ist eine rein monitorische Lösung, die auf die Beobachtung von Trends und die Zustandsanalyse des Transformators über die Zeit ausgelegt ist.

Es sammelt Daten, archiviert sie und ermöglicht deren Interpretation, ohne das Gerät abschalten zu müssen. Dadurch kann der Betreiber nicht nur sehen, dass ein Parameter überschritten wurde, sondern auch, wie es dazu kam. Ob die Temperatur allmählich oder sprunghaft stieg. Ob die Druckveränderungen einmalig oder wiederkehrend sind.

Noch vor nicht allzu langer Zeit waren sowohl DGPT2 als auch RIS-Systeme hauptsächlich mit großen Übertragungsstationen verbunden. Heute finden sie zunehmend Einsatz in mittleren Industrieanlagen und Erneuerbare-Energien-Parks.

Der Grund ist einfach und sehr pragmatisch: Ein Anlagenstillstand kostet mehr als ein Monitoringsystem.

Dank solcher Lösungen erfährt der Betreiber nicht erst im Moment eines Ausfalls oder der Auslösung von Schutzmaßnahmen von einem Problem.

Er erfährt es früher, wenn er noch Zeit für eine Entscheidung hat.

Er kann einen Service planen, die Last anpassen oder die Kühlbedingungen überprüfen.

Der Transformator hört auf, eine Blackbox zu sein, und wird zu einem Gerät, das spricht, bevor es anfängt zu schreien.

Vibrationen und Mechanik – die Lebenszeichen eines Trafos

Ein Transformator vibriert.

Immer.

Selbst der neue, frisch abgenommene, der noch nach Farbe riecht.

Das ist kein Fabrikationsfehler und kein Problemzeichen.

Das Magnetfeld, elektrodynamische Kräfte und die Arbeit des Kerns sorgen dafür, dass das Gerät in seinem eigenen, sehr subtilen Rhythmus lebt. Das sieht man nicht in den Katalogdaten, aber man hört und spürt es in der realen Welt.

Ärgerlich wird es, wenn diese natürlichen Vibrationen nicht dort bleiben, wo sie sollten.

Statt sich in der Konstruktion des Transformators zu dämpfen, wandern sie weiter.

Zum Fundament, zum Stationsgehäuse, zu den Wänden des Gebäudes und manchmal sogar zu benachbarten Geräten. Dann taucht ein leichtes Brummen auf, später ein störender Lärm und nach Jahren feine Risse, gelockerte Schrauben und Bauteile, die sich... von selbst gelockert haben.

Schwingungsdämpfer unter dem Transformator sind eines jener Zubehöre, die in der Planungsphase selten beeindrucken, aber während des Betriebs enorm punkten.

Sie wirken wie Stoßdämpfer. Sie trennen die Vibrationen vom Rest der Konstruktion, reduzieren den Lärm und sorgen dafür, dass das Fundament nicht an jedem Arbeitsimpuls des Transformators teilnehmen muss.

Es ist eine einfache, etwas unterschätzte und sehr wirksame Lösung.

In vielen Objekten erweist sich gerade das Fehlen einer schwingungsakustischen Trennung nach Jahren als Ursache für mechanische Probleme, die man mit einem Wort als Verschleiß bezeichnet.

Und die Wahrheit ist oft prosaisch: Der Transformator hat einfach die ganze Zeit über sanft an seine Existenz erinnert, und niemand hat ihm Dämpfer gegeben, damit er das leiser tut.

Belüftung und Kühlung – wenn Nennleistung auf Sommer trifft

Jeder Transformator hat in seiner Dokumentation eine stolze Nennleistung.

Die Zahlen stimmen, die Berechnungen auch. Das Problem ist, dass diese Werte sehr oft unter Bedingungen entstehen, die mit der Realität nur mäßig zu tun haben. Freundliche Umgebungstemperatur. Korrekte Belüftung. Keine Hitzewellen, kein Staub, keine geschlossene Station in voller Sonne.

Und dann kommt der Sommer.

Der Beton heizt sich auf wie eine Bratpfanne. Die Luft in der Station steht still.

Der Transformator tut genau das, was er immer tut: Er gibt Wärme ab.

Nur dass er sie plötzlich kaum noch loswird.

Und hier beginnt die wahre Bewährungsprobe der Nennleistung.

Die Überhitzung eines Transformators beginnt selten dramatisch.

Zuerst sind es ein paar Grad mehr am Öl. Dann häufigere Lüfterläufe, falls überhaupt welche vorhanden sind. Manchmal entsteht die Notwendigkeit, die Last in den Spitzenzeiten zu drosseln.

Scheinbar nichts Gefährliches, aber jedes solche Ereignis trägt sein Scherflein zur beschleunigten Alterung der Isolierung bei.

AF-Lüfter zur Transformator-Kühlung sind die Antwort genau auf diesen Moment, in dem Theorie auf Klima trifft. Ihre Aufgabe ist einfach und sehr konkret: Den Wärmeaustausch dort zu erhöhen, wo natürliche Konvektion nicht mehr ausreicht.

Ohne Eingriff in die Konstruktion des Transformators, ohne seinen Austausch, ohne Revolution im Projekt.

Daher werden AF-Lüfter sowohl in neuen Anlagen von vornherein eingeplant als auch bei der Modernisierung bestehender Stationen eingesetzt.

Oft tauchen sie dort auf, wo der Transformator technisch einwandfrei ist, sich seine Arbeitsbedingungen aber im Laufe der Zeit verändert haben. Höhere Last. Ein anderes Lastprofil. Höhere Umgebungstemperaturen als vor einem Jahrzehnt.

In der Praxis löst genau diese zusätzliche Kühlung oft ein Problem, das zuvor ernst aussah.

Ständiges Balancieren an der Leistungsgrenze entfällt, der Transformator kehrt zum ruhigen Betrieb zurück.

Statt Pläne für einen teuren Austausch genügt eine sinnvolle Unterstützung der Wärmeabfuhr.

Kühlung erhöht die Transformatorleistung nicht auf magische Weise.

Sie ermöglicht es ihm, das, was er bereits hat, sicher auszuschöpfen.

Und das macht im Betrieb oft den Unterschied zwischen Komfort und ständiger Sorge, ob es heute wieder zu warm wird.

Zubehör als System, nicht als Add-on

Der größte Fehler im Umgang mit Transformatorzubehör ist, es wie eine Liste von Optionen zu behandeln, die man am Ende eines Projekts nur noch abhaken muss. Eins hier, eins da, Hauptsache es steht drin.

In der realen Betriebspraxis arbeiten diese Teile jedoch nicht für sich allein.

Sie wirken zusammen. Sie bilden ein System für Sicherheit, Kontrolle und tägliche Betriebssicherheit.

Isolatoren sorgen dafür, dass die Energie einen stabilen Weg hat.

Kegelbuchsen wachen über die Grenze zwischen Innen und Außen.

Sensoren und Monitoring liefern Informationen, bevor ein Problem entsteht.

Schwingungsdämpfer und Lüfter kümmern sich um Mechanik und Temperatur – also um Dinge, die ununterbrochen arbeiten, selbst wenn niemand hinschaut.

Jedes dieser Elemente antwortet auf eine sehr konkrete Situation, die in der Praxis häufiger eintritt, als uns lieb ist.

Ein Transformator, der mit solchem Zubehör ausgestattet ist, ist nicht komplizierter.

Er ist einfach widerstandsfähiger gegenüber der Realität. Gegenüber Sommer, wechselnden Lasten, Vibrationen, der Zeit. Und Zeit ist, wie bekannt, der anspruchsvollste Test für jede Anlage.

Wenn Sie bis hierher gelesen haben, denken Sie über Transformatoren nicht wie über Katalogobjekte, sondern wie über Systeme nach, die über Jahre funktionieren sollen.

Bei Energeks glauben wir an einen partnerschaftlichen Ansatz. Wir betrachten einen Transformator nicht als ein einzelnes, aus dem Zusammenhang gerissenes Gerät, sondern als ein Element eines größeren Systems, das über Jahre stabil arbeiten soll. Deshalb denken wir bei der Projektierung und Auswahl von Transformatoren immer an die Betriebsbedingungen, die künftige Belastung und die Realitäten des Betriebs.

Wenn Sie prüfen möchten, welche Transformatoren und Systemlösungen am besten zu Ihrer Anlage passen, laden wir Sie ein, sich mit dem Angebot von Energeks vertraut zu machen.

Und wenn Sie länger bleiben, Wissen austauschen und sehen möchten, wie die Welt der Transformatoren hinter den Kulissen wirklich aussieht, schließen Sie sich uns auf LinkedIn an.

Dieser Blog ist eine Einladung zum systemischen Denken. Und zu weiteren Gesprächen.

Quellen:

C57.143-2024 - IEEE Guide for Application of Monitoring Equipment to Liquid-Immersed Transformers and Components

IEC 60076-1: Power Transformers - General Standard via studylib.net

Der Winter kommt selten mit Getöse.

Häufiger schleicht er sich leise an.

Zuerst ein paar kühle Morgen.

Dann Feuchtigkeit, die selbst am Mittag nicht verschwindet.

Und am Ende kleine Signale, die leicht zu ignorieren sind. Der Transformator arbeitet. Die Parameter liegen noch im Normbereich. Nichts heult. Nichts funkt. Und genau dann beginnt das Problem.

Die Kondensation von Wasserdampf im Transformatorbehälter zeigt keine spektakulären Symptome.

Sie schaltet nicht an einem Tag das Netz ab. Sie sendet keine SMS-Alarme. Sie wirkt wie eine langsame Korrosion des Vertrauens. Indem sie sich an den Behälterwänden, in der Papierisolation und im Öl sammelt, vermindert sie systematisch die elektrische Durchschlagsfestigkeit des Systems.

Es ist ein Thema, das jeden Winter zurückkehrt. Und fast immer dann, wenn es bereits zu spät ist.

Seit Jahren arbeiten wir mit Mittelspannungstransformatoren unter realen Betriebsbedingungen.

Wir haben Transformatoren gesehen, die elektrisch korrekt dimensioniert waren, die EcoDesign Tier 2-Anforderungen erfüllten, über eine vollständige Dokumentation verfügten und mit neuem Öl befüllt waren.

Und dennoch begannen sie nach zwei oder drei Wintersaisonen Probleme zu bereiten.

Der gemeinsame Nenner war sehr oft Feuchtigkeit.

Die Kondensation von Wasserdampf ist kein Produktionsfehler. Sie ist ein physikalisches Phänomen.

Dieser Text ist für alle, die verstehen wollen, was wirklich im Winter im Transformatorbehälter geschieht und wie man dem entgegenwirken kann, bevor der stille Killer beginnt, Verluste zu verursachen.

Nach der Lektüre werden Sie wissen, woher das Wasser im Transformator kommt, warum sich das Problem im Winter verschärft, welche realen Konsequenzen für die Isolierung bestehen und wie man das Risiko durch Konstruktion und Betrieb begrenzen kann.

Lesezeit: 12 Minuten

Woher kommt der Wasserdampf im Transformatorbehälter?

Luft enthält immer Wasser.

Selbst dann, wenn sie trocken erscheint.

Die relative Luftfeuchtigkeit ist kein abstrakter Parameter aus der Wettervorhersage. Es ist die tatsächliche Menge an Wasserdampf, die kondensieren kann, wenn die Temperatur sinkt.

Der Transformatorbehälter ist ein geschlossener Raum, aber selten ist er im physikalischen Sinne absolut dicht. Selbst hermetische Konstruktionen weisen Mikrophänomene der Diffusion auf.

Hinzu kommen Momente des Öffnens, Transport, Montage, das Befüllen mit Öl und Servicearbeiten.

Wenn Luft mit einer bestimmten Feuchtigkeit in das Behälterinnere gelangt und anschließend die Temperatur der Behälterwände sinkt, beginnt der Wasserdampf zu kondensieren.

Der Taupunkt wird oft schneller erreicht, als wir erwarten.

Im Winter arbeitet dieser Mechanismus erbarmungslos.

Tagsüber arbeitet der Transformator, das Öl erwärmt sich und die Luft im Inneren erhöht ihre Fähigkeit, Feuchtigkeit aufzunehmen.

Nachts kühlt alles ab.

Der Wasserdampf sucht die kühlste Oberfläche.

Meistens sind dies die oberen Bereiche des Behälters und strukturelle Komponenten.

Warum der Winter ein Katalysator für das Problem ist

Der Winter ist eine Jahreszeit mit großen Temperaturamplituden. Ein Unterschied von mehreren zehn Grad zwischen Tag und Nacht ist nichts Ungewöhnliches. Für den Transformator bedeutet dies ein zyklisches "Atmen" des Öl- und Luftvolumens.

Ein Schlüsselbegriff hier ist der Taupunkt. Das ist die Temperatur, bei der Luft mit einer bestimmten relativen Feuchtigkeit nicht mehr in der Lage ist, Wasserdampf im gasförmigen Zustand zu halten.

Beispielsweise erreicht Luft mit einer relativen Feuchtigkeit von 60 % bei einer Temperatur von 20° C ihren Taupunkt bereits bei etwa 12 Grad.

Das bedeutet, dass jede Oberfläche, die kälter ist als diese Schwelle, zu einem Ort der Kondensation wird.

Die Wände eines Transformatorbehälters haben im Winter sehr oft eine deutlich niedrigere Temperatur als die Luft im Inneren. Besonders die oberen Bereiche des Behälters, die Deckel und strukturelle Elemente, die über den Ölspiegel hinausragen. Dort kondensiert der Wasserdampf zuerst.

Bei atmenden Transformatoren bedeutet jede Abkühlung das Einsaugen von Außenluft. Wenn der Lufttrockner verschlissen, falsch dimensioniert oder schlichtweg vergessen ist, gelangt Feuchtigkeit ins Innere. Bei Temperaturen nahe dem Gefrierpunkt sinkt die Fähigkeit der Luft, Wasserdampf zu speichern, drastisch, sodass die Kondensation fast sofort erfolgt.

Bei hermetischen Transformatoren ist das Phänomen subtiler, aber es existiert dennoch. Das Öl verändert sein Volumen mit der Temperatur.

Bei einem Temperaturabfall von 20° C kann das Ölvolumen um etwa 1 % schrumpfen.

In einem Behälter mit einem Fassungsvermögen von mehreren tausend Litern bedeutet dies reale Veränderungen des Drucks und der Belastung der Dichtungen.

Feuchtigkeit tritt nicht durch die Tür ein, sondern durch das Fenster der Physik. Die Diffusion von Wasserdampf durch Dichtungsmaterialien ist langsam, aber nicht gleich null. Der Winter gibt ihr Zeit und günstige Bedingungen.

Zudem arbeitet der Transformator im Winter oft mit höherer Last. Wärmepumpen, elektrische Heizungen, Ladeinfrastruktur für Fahrzeuge. Mehr Wärme am Tag, mehr Kälte in der Nacht.

Ideale Bedingungen für Kondensation.

Was geschieht mit dem Wasser nach der Kondensation?

Wasser im Transformatorbehälter verhält sich nicht wie eine Pfütze auf Beton. Sein Schicksal hängt von vielen Faktoren ab.

Ein Teil des kondensierten Wassers rinnt die Behälterwände hinab und gelangt in das Öl.

Transformatoröl hat eine begrenzte Fähigkeit, Wasser zu lösen.

Bei einer Temperatur von etwa 20° C liegt diese in der Größenordnung von einigen zehn ppm*.

*ppm = parts per million - entspricht 1 Milligramm pro Liter Substanz (mg/l) oder 1 Milligramm pro Kilogramm (mg/kg) Wasser

Überschüssiges Wasser wandert in die Papierisolation.

Und Elektroisolierpapier wirkt wie ein Schwamm. Einmal aufgenommene Feuchtigkeit ist nur sehr schwer wieder zu entfernen.

Jedes Prozent an Wassergehalt im Papier verringert dessen elektrische Durchschlagfestigkeit drastisch und beschleunigt die Alterung. Es handelt sich nicht um einen linearen Prozess.

Es ist eine Kurve, die plötzlich steil ansteigt.

Öl und Feuchtigkeit. Ein toxisches Duo

Transformatoröl erfüllt zwei Schlüsselfunktionen. Es isoliert und kühlt. Feuchtigkeit beeinträchtigt beide zugleich.

Die Löslichkeit von Wasser in Transformatoröl hängt stark von der Temperatur ab.

Bei einer Temperatur von 20° C kann typisches Mineralöl etwa 30 bis 50 ppm Wasser lösen.

Bei 60° C kann dieser Wert auf das Dreifache ansteigen.

Das bedeutet, dass das Öl tagsüber Feuchtigkeit aufnimmt und nachts, wenn die Temperatur sinkt, beginnt, überschüssiges Wasser auszuscheiden.

Bereits ein geringer Anstieg des Wassergehalts im Öl führt zu einem Abfall der Durchschlagspannung.

Bei einem Gehalt von 20 ppm kann die Durchschlagspannung über 60 kV betragen.

Bei 40 ppm sinkt sie oft unter 40 kV.

Das ist ein Unterschied, der unter Kurzschlussbedingungen über das Überleben oder das Versagen der Isolierung entscheidet.

Im Winter ist der trügerische Effekt einer scheinbaren Verbesserung heimtückisch.

Bei der Entnahme einer Ölprobe bei niedriger Temperatur kann ein Ergebnis erhalten werden, das einen geringeren Gehalt an gelöstem Wasser anzeigt. Ein Teil der Feuchtigkeit befindet sich dann bereits im Papier oder in Form von Mikrotröpfchen, die Standarduntersuchungen nicht immer erfassen.

Hinzu kommt die beschleunigte Alterung des Öls.

In Anwesenheit von Wasser und erhöhter Temperatur steigt die Geschwindigkeit chemischer Reaktionen.

Es bilden sich Säuren. Die Säurezahl steigt.

Das Öl verliert seine Eigenschaften schneller, als die IEEE-Norm vorhersagt.

Öluntersuchungen im Winter – 3 Schlüsselmethoden

Im Winter erfordern Öluntersuchungen besondere Vorsicht bei der Interpretation.

Drei Werkzeuge werden entscheidend.

Das erste ist die Bestimmung des Wassergehalts nach der Karl-Fischer-Methode.

Das Ergebnis sollte stets auf die Öltemperatur zum Zeitpunkt der Probenahme und die Arbeitsgeschichte des Transformators bezogen werden. Ein niedriger ppm-Wert in einer kalten Probe bedeutet nicht, dass keine Feuchtigkeit vorhanden ist. Es kann bedeuten, dass sie das Öl bereits verlassen hat.

Das zweite Werkzeug ist die Analyse gelöster Gase, die DGA (Dissolved Gas Analysis).

Das Vorhandensein von Wasserstoff und Kohlenmonoxid in erhöhten Konzentrationen bei Fehlen klassischer Kurzschlussgase kann das erste Signal für den durch Feuchtigkeit verursachten Abbau der Papierisolation sein.

Das dritte Element ist die Beobachtung von Trends, nicht einzelner Punkte.

Im Winter ist der Vergleich von Ergebnissen aus verschiedenen Jahreszeiten besonders wichtig.

Sprünge im Wassergehalt zwischen Sommer und Winter sagen mehr aus als der absolute Wert.

Die Analyse von Transformatoröl ermöglicht es, die Folgen von Wasserdampfkondensation zu erkennen, bevor sie zu einem Abbau führt. Analysen dieser Art erlauben es, Gefahren für die Isolierung zu erkennen, noch bevor es im Winter zu einem Ausfall kommt. Foto CC: Freepik/13628

Ein Transformator geht nicht am Tag der Untersuchung kaputt. Er erzählt eine Geschichte, die man lesen können muss.

Papierisolation. Das schwächste Glied

Auf den ersten Blick erscheint die Papierisolation als nebensächliches Element.

Man sieht sie nicht von außen, sie hat keine Parameter, die sich leicht in einer Tabelle verkaufen lassen, sie beeindruckt nicht wie Leistung oder Wirkungsgrad. Und doch ist es oft genau sie, die das tatsächliche Lebensende des Transformators bestimmt.

Elektroisolierpapier altert per Definition.

Der Prozess der Cellulose-Depolymerisation findet stets statt, selbst unter idealen Bedingungen.

Das Problem beginnt, wenn Feuchtigkeit ins Spiel kommt. Selbst ein geringer Anstieg des Wassergehalts im Papier wirkt wie ein Katalysator der Alterung. Es wird angenommen, dass sich mit jeder Verdoppelung der Papierfeuchte der Abbau der Celluloseketten erheblich beschleunigt.

Was bedeutet das in der ingenieurtechnischen Praxis?

Ein Rückgang der mechanischen Festigkeit der Wicklungen. Das Papier erfüllt nicht mehr seine Rolle als stabiler Abstandhalter, und die Wicklungen verlieren ihre Widerstandsfähigkeit gegen die bei Kurzschlüssen auftretenden elektrodynamischen Kräfte.

Ein Transformator kann jahrelang einwandfrei arbeiten, bis zum ersten ernsthaften Netztest. Dann reißt die schwache Isolierung nicht spektakulär. Sie hält einfach nicht stand.

Feuchtigkeit ist kein Ausfall. Sie ist ein Prozess.

Ein stiller Killer, der nicht sofort zerstört, aber systematisch die Sicherheitsreserven des Transformators aushöhlt. Und genau deshalb ist die Papierisolation oft das schwächste Glied im gesamten System.

Nicht, weil sie schlecht ist, sondern weil sie gegenüber Nachlässigkeiten unbarmherzig ist.

Hermetischer Transformator oder Transformator mit Ölkonservator? Unterschiede im Feuchtigkeitsrisiko

Im Winter verrät ein Transformator schnell, aus welcher konstruktiven Schule er stammt.

Ein hermetischer Transformator begrenzt per Definition den Kontakt mit der Außenluft.

Öl, Gasraum und Behälter bilden ein geschlossenes System. Für Feuchtigkeit ist das eine schwierige Situation. Es gibt keine Drehtüren, keine tägliche Einladung für Wasserdampf ins Innere. Das ist ein enormer Vorteil in der Heizperiode.

Aber „hermetisch“ ist keine magische Vakuumkapsel.

Es bleibt Stahl, Dichtungen und Montagepersonal. Ein schlecht angezogenes Stutzen, eine Dichtung, die an einem feuchten Tag montiert wurde, und die Feuchtigkeit hat eine Dauerkarte für Jahre. Ohne Trockenmittelbehälter, ohne Entlüftung, ohne Fluchtweg. Stille, Ruhe und sehr langfristige Konsequenzen.

Konstruktionen mit Ölkonservator funktionieren anders.

Hier wird die Volumenänderung des Öls durch Kontakt mit der Atmosphärenluft ausgeglichen.

Es ist eine bekannte, bewährte und immer noch weit verbreitete Lösung. Nur dass sie im Winter Charakter erfordert.

Der Lufttrockner ist keine Dekoration. Er ist der Sicherheitsmann am Tor. Wenn er schläft, tritt Feuchtigkeit ein, ohne zu fragen. Und im Winter ermüdet der Trockner schneller als im Sommer. Das Trockenmittel verliert seine Wirksamkeit, die Farben können täuschen, und jede nächtliche Abkühlung ist eine weitere Portion Feuchtigkeit, die ins Innere gesaugt wird.

Kurz gesagt sieht es so aus: Beim hermetischen Transformator tragen Konstruktion und Montage die Verantwortung. Beim Transformator mit Konservator trägt der Betrieb die Verantwortung. Die Physik ist unparteiisch, aber sehr gewissenhaft.

Daher sollte die Wahl nicht mit der Frage beginnen, welcher besser ist, sondern damit, wer sich im Winter um ihn kümmern wird.

Dieses Thema haben wir bereits ausführlicher hier behandelt:

Transformator mit Ölkonservator oder hermetisch – wann welcher Sinn macht?

Denn Wasserdampf hat keine Lieblingstechnologie. Er prüft einfach, wo er ohne anzuklopfen eintreten kann.

Typische Montagefehler

Feuchtigkeit ist selten die Schuld des Gerätes selbst.

Häufiger ist sie das Ergebnis kleiner Nachlässigkeiten:

✖ Öffnen des Behälters unter feuchten Bedingungen ohne Schutz.
✖ Langfristiges Stehenlassen des Transformators ohne Öl.
✖ Transport und Lagerung auf offener Fläche ohne Abdeckungen.
✖ Fehlendes Vorwärmen vor dem Inbetriebnahme im Winter.

Jedes dieser Elemente scheint einzeln harmlos. Zusammen schaffen sie die perfekte Umgebung für Kondensation.

Symptome, die leicht zu ignorieren sind

Die ersten Signale von Feuchtigkeit sind subtil:

✖ Geringfügige Veränderungen der Ölparameter.
✖ Leichter Anstieg des Verlustfaktors (tan delta).
✖ Minimale Verringerung der Durchschlagspannung.

Sie landen oft im Prüfbericht und bleiben dort jahrelang. Ohne Reaktion (✖!)

Denn der Transformator funktioniert ja. Das Problem ist, dass die Physik keine Berichte liest.

Wie man das Kondensationsrisiko begrenzt

Feuchtigkeit lässt sich nicht vollständig eliminieren.

Aber man kann sie managen.

In der Konstruktion lohnt es sich, auf hermetische Bauweisen zu setzen.

Auf angemessene Ölvolumenreserven und Lösungen zu achten, die Temperaturschwankungen begrenzen.

Im Betrieb ist Disziplin entscheidend.

Kontrollen, Öluntersuchungen, Reaktion auf Abweichungen.

Im Winter gewinnt die Art des Anfahrens besondere Bedeutung.

Schrittweises Belasten.

Vermeiden plötzlicher Heiz- und Kühlzyklen.

Moderner Ansatz für Mittelspannungstransformatoren

Moderne Transformatoren werden mit Blick auf solche Szenarien entwickelt.

Der Winter wird immer kommen.

Die Kondensation von Wasserdampf macht keinen Lärm.

Sie leuchtet nicht rot auf.

Aber sie hinterlässt in jeder Saison ihre Spuren.

Bewusste Konstruktion, korrekte Montage und aufmerksamer Betrieb ermöglichen es, diese Spuren zu verwischen, bevor sie zu einer kostspieligen Störung werden.

Daher ist die Wahl eines Transformators immer seltener nur eine Entscheidung über Leistung und Spannung.

Sie wird zu einer Entscheidung über die Widerstandsfähigkeit gegen reale Betriebsbedingungen.

Wenn Sie den Kauf oder Austausch eines Transformators in Erwägung ziehen, wurde unser aktuelles Angebot an Öltransformatoren genau mit Blick auf solche Szenarien entwickelt, in denen Feuchtigkeit, Temperaturschwankungen und saisonale Belastung die Regel und nicht die Ausnahme sind.

Ergänzt wird dies durch Trockentransformatoren, wo Umweltbedingungen oder die Art der Installation einen anderen Ansatz erfordern.

Wir laden Sie auch ein, der Energeks-Community auf LinkedIn beizutreten, wo wir regelmäßig Wissen aus der Elektroenergiebranche teilen.

Quellen:

IEEE Power and Energy Society. Moisture effects in oil filled transformers.

CIGRE Technical Brochures on transformer insulation ageing.

IEC publications on insulating liquids and moisture management.

Cover Photo: Freepik/2148635097

Es gibt so einen Moment.

Der Transformator steht bereits auf seinem Fundament, das Öl ist eingefüllt, alles wirkt solide und jemand wirft halb scherzhaft ein: „Na dann, das hätten wir hinter uns.“

Das Gerät steht, die Spannung ist da, das Netz funktioniert. Auf den ersten Blick scheint das Thema erledigt.

Doch ein Öltransformator kennt das Konzept „hinter uns“ nicht.

Er beginnt erst jetzt mit seiner Arbeit.

Und er erinnert sich sehr genau, wie er aufgestellt wurde, unter welchen Bedingungen er arbeitet, wie er in den ersten Betriebsmonaten behandelt wurde und ob überhaupt jemand nach der Abnahme noch in seine Dokumentation geschaut hat.

Wenn wir über die Montageanforderungen und die Konservierung von Öltransformatoren schreiben, kehren wir nicht der Theorie wegen zur Theorie zurück.

Wir kehren zurück zu den Erfahrungen aus Investitionsprojekten, die fast immer ihren Anfang viel früher nehmen, als man denkt. Oft in Entscheidungen, die zum Zeitpunkt der Montage klein, offensichtlich oder „schon immer so gemacht“ schienen.

Dieser Artikel ist für Planer, Ausführende, Investoren und für die Instandhaltung Verantwortliche gedacht, die ruhigere Heizperioden und weniger Anrufe haben möchten, die mit den Worten beginnen „irgendwas stimmt nicht mit dem Trafo“.

Zum Start sprechen wir darüber, warum die Montage eines Transformators mehr ist als das korrekte Aufstellen auf einem Fundament.

Danach werfen wir einen Blick auf den täglichen Betrieb und darauf, was der Transformator durch sein Verhalten „sagt“, bevor es zu einem Ausfall kommt.

Zum Schluss kommen wir auf die Konservierung zurück, verstanden nicht als Prüfliste, sondern als eine Denkweise über ein Gerät, das über Jahrzehnte stabil arbeiten soll.

Lesezeit: ~10 Min.

Montage eines Öltransformators – der Moment, in dem Sie sich Ihre Zukunft schaffen oder Probleme auf Raten

Die Montage eines Öltransformators ist keine bloße "logistische Operation".

Es geht nicht nur um Entladen, Aufstellen und Unterschrift unter dem Protokoll. Es ist der Moment, in dem dieses Gerät seinen Charakter erhält. Wie ein Mensch am Beginn seiner Karriere. Entweder man hilft ihm, oder man muss ihn später durch Servicetermine schleppen. Nur dass es sich um eine kostspielige, zeitraubende Plackerei handelt.

Der Trafo zahlt alles in Form von Ausfällen zurück.

Ein lieblos erstelltes Fundament ist ein Klassiker.

Beton, ja. Bewehrung, ja. Es gab einen Plan.

Die Wasserwaage einmal angelegt, weil es eilig war. "Ist fast eben."

Und hier geht die erste rote Lampe an. Ein Öltransformator ist geduldig, aber nicht naiv. Er erinnert sich an jeden Millimeter Schiefstellung, jede Provisorium und jedes sakramentale

"Okay, wir korrigieren das später." Später kommt meist nicht.

Am Anfang sieht alles ordentlich aus. Öl eingefüllt, Tank steht, Kühlung funktioniert.

Nur dass bei minimaler Neigung das Öl im Inneren anders arbeitet, als der Hersteller es vorgesehen hat. Die Kühlung wird ungleichmäßig, die Wicklungen erhalten Bedingungen, die niemand vorhergesehen hat, und der Transformator beginnt schneller zu altern, als er müsste. Das sieht man nicht sofort. Es zeigt sich mit der Zeit. Immer mit der Zeit.

Die Belüftung ist ein weiteres Thema, das oft der Realität unterliegt.

Ein Öltransformator steht nicht gerne in einer stickigen Ecke, auch wenn er wie ein Stück soliden Eisens aussieht. Zu enge Umhausung der fabrikgefertigten Transformatorenstation, kein sinnvoller Luftstrom, falsch gewählte Abstände. Ein Klassiker. In der ersten Saison ist es ruhig. In der zweiten auch.

Und dann beginnen die Fragen, warum die Temperaturen nicht mit der Theorie übereinstimmen wollen.

Wer sehen möchte, wie sehr die Betriebsbedingungen die Spielregeln verändern können, sollte zum Thema Transformatorenstationen unter schweren industriellen Bedingungen zurückkehren:

Umgebung, Montage und Planung sind ein einziger Organismus, nicht drei separate Themen:

Wie verbrennt man nicht eine Million? Grundsätze für den Bau von Transformatorenstationen für die Schwerindustrie

Die Erdung ist eine eigene Geschichte.

"Angeschlossen ist es, der Widerstandswert stimmte, das Protokoll ist da."
Das hat jeder schon gehört.

Nur existiert die Erdung nicht für das Papier. Sie ist da, um den Transformator, die Anlage und die Menschen zu schützen. Schlecht ausgeführt, wird sie sich bei den ersten Störungen, Überspannungen oder atmosphärischen Entladungen rächen. Und wieder: nicht immer sofort. Meistens dann, wenn niemand Zeit dafür hat.

Die Montage ist keine Kostenstelle. Sie ist eine Investition. Eine Investition in die Frage, ob man in fünf Jahren ruhig schläft oder nervös die Dokumentation durchgeht und sich fragt, wer damals "das Fundament abgenommen" hat.

Betrieb eines Öltransformators – oder: Er redet die ganze Zeit, man muss nur aufhören, so zu tun, als höre man ihn nicht

Ein Öltransformator im Betrieb ist keine "graue Kiste".

Er ist kein Gerät, das entweder funktioniert oder nicht. Es redet pausenlos.

Nur nicht per E-Mail und nicht mit Alarmen, solange es wirklich nicht muss. Es redet durch Geräusch, Temperatur, Geruch und Verhalten. Das Problem ist, dass viele Menschen das für Hintergrundgeräusche halten.

Am Anfang ist alles wie im Lehrbuch.

Er arbeitet, die Spannungen stimmen, die Last liegt in der Norm. Und dann fällt der gefährlichste Satz in der Elektroenergiewirtschaft: "Er läuft, lass ihn in Ruhe." Ein Öltransformator, der diesen Satz hört, beginnt, seine Rache zu planen – nur eben in Zeitlupe.

Das erste Signal ist oft der Klang.

Ein sanftes Brummen ist normal, das weiß jeder. Aber eine Änderung im Klangcharakter ist nicht mehr normal. Ein tieferer Ton, metallisches Nachklingen, Unregelmäßigkeiten. Das ist kein "Charme des alten Netzes".

Das ist Information. Ignorierte Information.

Dann kommen die Temperaturen. Jemand wirft einen Blick auf die Anzeigen und winkt ab.
"Sommer, warm, höhere Last." Klar, kommt vor.

Aber wenn der Transformator regelmäßig wärmer arbeitet als früher, dann ist das keine Laune des Wetters. Das ist ein Signal, dass sich etwas an den Betriebsbedingungen geändert hat. Kühlung, Öl, Belüftung, Umgebung. Etwas stimmt nicht.

Der Geruch von Öl am Trafo ist ein Thema, das viele erst dann bemerken, wenn er wirklich intensiv ist.

Schade. Transformatoröl kann viel früher sehr viel sagen. Eine Veränderung des Geruchs, der Farbe, der Klarheit. Das sind Kleinigkeiten nur für jemanden, der sie nicht sehen will. Für den Transformator ist es eine vollwertige Kommunikationssprache.

Öllecks sind eines dieser Signale, die alle sehen, aber viele so tun, als sei es "nichts Besonderes". Ein Tropfen hier, leichte Feuchtigkeit an der Dichtung, eine Spur an der Ölwanne.

Der Öltransformator schreit in diesem Moment nicht. Er hebt nur die Hand und sagt ruhig, dass etwas undicht wird. Das Ignorieren solcher Kleinigkeiten ist der direkte Weg zu beschleunigter Isolationsalterung, Kühlproblemen und Kosten, die immer zum denkbar ungünstigsten Zeitpunkt auftauchen.

Daher lohnt es sich, für jeden, der verstehen will, warum Öllecks keine Kosmetik, sondern ein echtes Warnsignal sind, einen Blick in die separate Abhandlung zu diesem Thema zu werfen:

Öllecks in Transformatoren – ignorieren Sie diese Signale nicht

Dort sieht man schwarz auf weiß, dass Öl nicht ohne Grund entweicht und jede Undichtigkeit eine Information über den Zustand des Transformators ist, nicht nur über den Zustand der Dichtung.

Zum Betrieb gehören auch die Lasten.

Ein Öltransformator hält Überlastungen aus, denn dafür wurde er konstruiert.

Aber er hält sie nur kurzzeitig aus. Dauerhaft an der Leistungsgrenze zu fahren, ist kein Beweis dafür, dass "wir es mit Reserve geschafft haben". Es ist eine sehr konsequente und sehr vorhersehbare Verkürzung der Lebensdauer des Geräts.

Ein Öltransformator macht keine Überraschungen. Er ist bis zum Äußersten vorhersehbar.

Man muss nur zuhören wollen und nicht annehmen, dass, wenn die grüne Lampe leuchtet, das Thema nicht existiert.

Konservierung eines Öltransformators, oder: Warum die Rückkehr zum Anfang die Zukunft rettet

Die Konservierung hat ein miserables Image.

Sie wird mit Papierkram, Kosten und einer Pflicht assoziiert, die man immer verschieben kann. Am besten auf das nächste Quartal. Oder auf das nächste Jahr.

Dabei ist die Konservierung für einen Öltransformator die reinste Form der Vorsorge für Langlebigkeit. Ohne sie beginnt selbst das bestkonstruierte Gerät, schneller Ermüdungserscheinungen zu zeigen.

Und hier lohnt es sich, kurz zu den Grundlagen zurückzukehren.

Zum Moment der Installation und Inbetriebnahme. Denn sehr oft ist das, was wir heute ein Betriebsproblem nennen, kein neuer Ausfall oder eine Tücke des Geräts. Es ist die Folge davon, wie die Installation am Anfang ausgeführt wurde.

Ein Öltransformator ändert nicht die Regeln während des Spiels. Er setzt einfach um, was er am Anfang mitbekommen hat.

Wenn bei der Installation etwas abgekürzt wurde, wenn etwas nach Augenmaß gemacht wurde, wenn die Abnahme schnell über die Bühne ging, weil der Termin drängte – dann wird die Konservierung das früher oder später zeigen. Veränderte Temperaturen, ungewöhnliche Geräusche, schneller alterndes Öl, Kühlprobleme. Das sind keine neuen Phänomene.

Das sind die Auswirkungen früherer Entscheidungen, nur in die Länge gezogen.

Öluntersuchungen sind hier das beste Beispiel.

Das ist keine Marotte der Hersteller oder eine Normerfindung. Es ist der einfachste und günstigste Weg, in das Innere des Transformators zu schauen, ohne ihn auseinanderzunehmen. Die physikalisch-chemischen Parameter, der Gehalt an gelösten Gasen, die Feuchtigkeit des Öls sagen mehr als manche Sichtkontrolle.

Und trotzdem werden in der Praxis die Untersuchungen unregelmäßig oder nur „für die Abnahme“ durchgeführt, als ob das Öl nach Unterschrift des Protokolls aufhören würde zu arbeiten.

Dichtungen, Zubehör, elektrische Verbindungen und die Erdung altern ebenfalls.

Ein Transformator steht nicht in einem sterilen Labor. Er arbeitet unter wechselnden Bedingungen von Temperatur, Feuchtigkeit, Vibrationen und Verschmutzungen. Jede Saison trägt ihren Teil bei. Das Fehlen regelmäßiger Kontrollen bedeutet, dass kleine Probleme Zeit haben zu wachsen. Und dann sind alle überrascht, dass etwas, was kosmetisch aussah, plötzlich ein Notfallthema wird.

Daher ist die Rückkehr zur Installationsphase in dem Moment, in dem Betriebs- und Konservierungsfragen auftauchen, eines der Besten, was man tun kann.

Zu prüfen, ob das Fundament wirklich den Vorgaben entsprach, ob die Belüftung so funktioniert wie vorgesehen, ob die Erdung fachgerecht und nicht nur protokollgerecht ausgeführt wurde. Das erklärt oft mehr als weitere Stunden der Analyse aktueller Parameter.

Die konkreten Schritte, die einen realen Einfluss darauf haben, wie sich ein Transformator später im täglichen Betrieb verhält und warum manche Einheiten jahrelang ruhig arbeiten und andere viel früher anfangen, Probleme zu machen, haben wir hier beschrieben:

Installation eines Leistungstransformators – eine umfassende Checkliste

Die Einstellung ist das Wichtigste

Konservierung ist keine abzuhakende Liste oder eine durch Normen auferlegte Pflicht.

Es ist eine Denkweise, die den Transformator als ein Gerät betrachtet, das zwanzig, dreißig Jahre lang stabil arbeiten soll. Jede Untersuchung, jede Notiz und jede Inspektion verkürzt die Liste der Überraschungen.

Ein Öltransformator macht keine Überraschungen.

Er ist bis zum Äußersten vorhersehbar. Wenn sich etwas zu entwickeln beginnt, ist es sehr selten Zufall. Meistens ist es eine Antwort auf die Bedingungen, die er erhalten hat. Nur dass die Antwort verzögert kommt, dann, wenn alle längst überzeugt sind, das Thema sei längst abgeschlossen.

Wenn Sie einen ruhigen Betrieb wollen, müssen Sie ehrlich auf den Anfang schauen und regelmäßig unterwegs nach dem Rechten sehen.

Ein Öltransformator benötigt kein Lob und keine Geschenke. Er benötigt Aufmerksamkeit.

Und diese Aufmerksamkeit zahlt sich mit Zinsen zurück, meistens dann, wenn andere Feuer löschen.

Hören Sie nicht am Start auf

Ein Öltransformator ist kein Thema zum "Abhaken". Es ist ein Infrastrukturelement, das entweder jahrelang ruhig arbeitet oder regelmäßig zum denkbar ungünstigsten Zeitpunkt auf sich aufmerksam macht.

Die Montage, der Betrieb und die Konservierung eines Transformators sind nicht drei separate Welten.

Es ist eine einzige Geschichte, geschrieben ab dem Tag, an dem der Transformator auf seinem Fundament aufgestellt wurde. Jede Entscheidung am Anfang wirkt später im Hintergrund. Entweder zu Ihrem Vorteil oder gegen Sie. Ein Öltransformator macht kein Drama. Er zählt einfach Fakten zusammen.

Wenn Sie also eine Investition oder Modernisierung planen oder einfach nur Ihre Ruhe im Betrieb haben wollen, lohnt es sich, weiter zu blicken als nur auf den Kaufzeitpunkt.

Bei Energeks arbeiten wir seit Jahren mit Öltransformatoren unter realen Netz-, Industrie- und Infrastrukturbedingungen. Unser Angebot umfasst sowohl Öltransformatoren als auch Trockentransformatoren – mit Harzisolation –, die auf die konkreten Arbeitsbedingungen abgestimmt sind.

Alles in der Klasse Ecodesign Tier 2, mit vollständiger Dokumentation und Zertifikaten:

Das aktuelle Transformator-Angebot finden Sie hier.

Danke, dass Sie sich die Zeit für diesen Text genommen haben.

Wenn auch nur ein Gedanke länger bei Ihnen geblieben ist, dann hat es sich gelohnt. Und wenn Sie auf dem Laufenden bleiben möchten, lade ich Sie auf den Energeks LinkedIn-Kanal ein.

Im Winter kommt alles ans Licht.

Den größten Teil des Jahres funktioniert die Anlage einwandfrei.

Der Öltransformator hat eine Leistungsreserve. Die Spannung hält sich im Normbereich. Es gibt keine Beschwerden, keine Alarme, keine Anrufe von Nutzern.

Und dann kommt die erste Kältewelle und plötzlich beginnt sich etwas abzuspielen, das niemand geplant hat.

Flackernde Lichter. Meldungen über zu niedrige Spannung.

Wärmepumpen, die sich genau dann abschalten, wenn sie am dringendsten gebraucht werden.

Im Hintergrund ein Transformator, der laut Dokumentation "das stemmen können sollte", in der Realität aber an der Grenze seiner Stabilität arbeitet.

Das ist keine Geschichte über fehlerhafte Technologie.

Es ist auch keine Erzählung über Benutzerfehler.

Es ist die Geschichte vom Zusammenprall einer neuen Art der Energienutzung mit einer Infrastruktur, die für völlig andere Realitäten geplant wurde.

Wärmepumpen haben das Lastprofil der Netze verändert.

Sie taten dies schnell, flächendeckend und oft ohne parallelen Wandel im Denken über Mittelspannungstransformatoren. Der Jahresenergieverbrauch stimmt immer noch. Die Nennleistung scheint vernünftig.

Und doch tauchen im Winter Spannungseinbrüche, Alarme und Fragen auf, die sich nicht mit einem Satz beantworten lassen.

Warum beginnen die Probleme genau dann, wenn die Temperatur unter Null fällt?
Warum reagiert ein Öltransformator, der im Sommer ruhig arbeitet, im Winter völlig anders?
Und warum reicht der klassische Ansatz zur Leistungsauslegung in einer Welt mit Massen-Wärmepumpen nicht mehr aus?

Dieser Artikel entstand, um diese Phänomene zu ordnen.

Ohne mit Ausfällen zu drohen. Ohne die Physik zu vereinfachen. Ohne die Schuld auf eine Seite zu schieben.

Wir zeigen, wie die durch Wärmepumpen in der Heizsaison tatsächlich erzeugte Last aussieht, wie ein Öltransformator darauf reagiert, wo Spannungseinbrüche auftreten und warum diese kein Zufall sind.

Und was man tun kann, bevor die einzige Antwort eine teure Modernisierung wird.

Wenn Sie für ein Netz, ein Projekt, eine Anlage oder Investitionsentscheidungen verantwortlich sind, hilft Ihnen dieser Text, das Problem aus einer breiteren Perspektive zu betrachten.

Einer, die sowohl die Technik als auch die realen Betriebsbedingungen berücksichtigt.

Lesezeit: etwa 13 Minuten

Wie Wärmepumpen im Winter tatsächlich das Netz belasten

Im Sommer ist eine Wärmepumpe für das Netz fast unsichtbar.

Sie arbeitet sporadisch, hauptsächlich für den Warmwasserbedarf. Ihre momentane Leistungsaufnahme ist mäßig, und ihr Lastprofil verschwimmt im Hintergrund anderer Verbraucher. Der Öltransformator sieht sie als eines von vielen Elementen der Landschaft.

Im Winter ändert sich die Situation radikal.

Die Wärmepumpe ist kein Zusatz mehr. Sie wird zur primären Wärmequelle und damit zu einem Gerät, das lange, intensiv und oft synchronisiert mit Hunderten ähnlicher Anlagen im selben Netz arbeitet.

Ein Wort ist hier entscheidend: Momentanleistung.

In Planungsunterlagen wird meist der Jahresverbrauch analysiert. Die Kilowattstunden stimmen, die SCOP-Werte sehen gut aus, und die Energiebilanz erscheint vernünftig. Das Problem ist: Der Transformator sieht keine Kilowattstunden. Er sieht Ampere – hier und jetzt.

Und im Winter sieht das „Hier und Jetzt“ anders aus als im Sommer.

Wenn die Temperatur unter Null fällt, steigt der Wärmebedarf. Der Kompressor der Wärmepumpe arbeitet länger und häufiger. Der momentane Wirkungsgrad sinkt, sodass für die gleiche Menge Wärme mehr elektrische Energie benötigt wird. Hinzu kommen Abtauzyklen des Verdampfers, die kurzzeitige, aber wiederkehrende Leistungsspitzen verursachen.

Im Maßstab eines einzelnen Hauses erscheint das noch harmlos.

Im Maßstab einer Siedlung, eines Betriebs oder eines Gebiets, das von einem einzigen Mittel- zu Niederspannungstransformator versorgt wird, beginnt der Kumulationseffekt.

Alle heizen zur gleichen Zeit.

Die kältesten Tage bedeuten eine Spitzenlast genau zu denselben Morgen- und Abendstunden. Das Netz hat keine Zeit zum „Atmen“, und der Transformator arbeitet über lange Zeiträume nahe der Grenze seiner thermischen und spannungsseitigen Möglichkeiten.

Hier entsteht das erste Paradoxon, das Investoren und Planer oft überrascht:

Ein Öltransformator kann leistungsmäßig nicht überlastet sein und dennoch Probleme verursachen.

Warum?

Weil das Problem nicht immer die Überschreitung der Nennleistung ist. Oft ist es der Spannungsabfall, der sich aus der Art der Last ergibt.

Wärmepumpen, besonders die mit Frequenzumrichtern, sind keine linearen Verbraucher. Ihre Stromaufnahme ändert sich dynamisch. Bei niedrigen Temperaturen steigt der Strom auf der Niederspannungsseite, und jedes zusätzliche Ampere bedeutet einen größeren Spannungsabfall über der Impedanz des Transformators und der versorgenden Leitung.

Im Sommer arbeitet derselbe Transformator bei einer höheren Sekundärspannung, einem geringeren Strom und einer großen Regulierungsreserve. Im Winter verschwindet diese Marge.

Wenn wir dazu noch Netze hinzufügen, die vor zehn oder mehr Jahrzehnten geplant wurden – in der Annahme, dass die Hauptverbraucher Beleuchtung, Haushaltsgeräte und sporadische elektrische Heizung sein würden – wird das Bild klarer.

Das ist kein Ausfall.
Es ist eine Änderung der Randbedingungen, auf die die Infrastruktur schlicht nicht ausgelegt war.

Im nächsten Teil werden wir uns ansehen, wie ein Öltransformator physikalisch auf eine solche Belastung reagiert. Ohne Mythen über „Überhitzung im Winter“ und ohne magische Erklärungen. Nur das, was wirklich im Kern, in den Wicklungen und im Öl passiert, wenn das Netz beginnt, die Kälte zu atmen.

Was passiert wirklich in einem Öltransformator bei Frost?

Von außen sieht der Transformator im Juli und im Januar gleich aus.

Dasselbe Gehäuse. Dasselbe Öl. Dieselben Parameter auf dem Typenschild.

Der Unterschied beginnt im Inneren.

Ein Öltransformator reagiert nicht intuitiv auf den Winter. Niedrige Umgebungstemperatur ist für ihn kein Problem an sich. Ganz im Gegenteil. Die Kühlung funktioniert dann effizienter. Das Öl gibt Wärme leichter an die Umgebung ab, und die thermische Reserve scheint größer zu sein als im Sommer.

Und genau hier entsteht ein trügerisches Sicherheitsgefühl.

Denn im Winter ist das Problem nicht die Temperatur des Transformators. Das Problem sind Spannung und Strom.

Wenn die Last auf der Niederspannungsseite steigt, steigt der Strom in den Wicklungen. Damit steigen die Kupferverluste, die proportional zum Quadrat des Stroms sind. Dieses Phänomen ist bekannt und wird bei der Konstruktion berücksichtigt.

Aber gleichzeitig steigt der Spannungsabfall über der Impedanz des Transformators.

Jeder Transformator hat eine Kurzschlussimpedanz. Das ist kein Fehler oder zufälliges Merkmal. Es ist ein Konstruktionsparameter, der bestimmt, wie sich der Transformator unter Last und bei Kurzschluss verhält.

Je höher der Strom, desto größer der Spannungsabfall.

Im Sommer ist dieser Abfall kaum spürbar. Im Winter, bei länger andauernder Last nahe der Spitze, beginnt er für die Verbraucher spürbar zu werden.

Wärmepumpen sind dafür besonders anfällig.

Die Frequenzumrichter, die die Kompressoren steuern, haben ihre eigenen unteren Spannungsgrenzen. Wenn die Spannung zu tief sinkt, reagiert die Elektronik sofort. Zuerst drosselt sie die Leistung. Dann geht sie in einen Alarmzustand. Am Ende schaltet sie das Gerät ab.

Aus Sicht des Nutzers sieht das wie ein zufälliger Ausfall aus.

Aus Sicht des Transformators ist es eine logische Folge des Betriebs unter Bedingungen, für die das Netz nicht ausgelegt war.

Ein weiterer Dominoeffekt tritt hinzu.

Wenn sich ein Teil der Wärmepumpen aufgrund niedriger Spannung abschaltet, sinkt die Last vorübergehend. Die Spannung schnellt nach oben. Die Geräte versuchen, sich wieder einzuschalten. Der Anlaufstrom tritt gleichzeitig an vielen Punkten des Netzes auf.

Der Transformator erhält eine Reihe von Lastimpulsen, die die Spannung weiter destabilisieren.

Das ist keine Überlastung im klassischen Sinne.
Es ist eine Arbeitsinstabilität, die sich aus der Art der Verbraucher und ihrer Synchronisation ergibt.

An dieser Stelle taucht oft die Frage nach den Regelstufen (Stufenschalter) des Transformators auf.

Wenn die Spannung fällt, könnte man sie einfach erhöhen.

Manchmal hilft das. Manchmal verschiebt es das Problem nur an einen anderen Ort.

Eine Erhöhung der Spannung auf der Sekundärseite vergrößert den Spielraum für die Wärmepumpen, erhöht aber gleichzeitig die Spannung in Stunden mit geringerer Last. Dies kann zu Überschreitungen der zulässigen Werte bei anderen Verbrauchern führen. Besonders dort, wo das Netz kurz und steif ist.

Ein Transformator arbeitet nicht im Vakuum. Er ist ein Element eines Systems.

Wenn sich das System geändert hat, beginnt der Transformator, seine Schwachstellen aufzuzeigen.

Im nächsten Teil werden wir uns ansehen, warum klassische Methoden zur Auslegung der Transformatorleistung in einer Welt mit Massen-Wärmepumpen nicht mehr ausreichen und welche Warnsignale lange vor dem ersten Winteralarm auftreten.

Warum die klassische Leistungsauslegung nicht mehr funktioniert

Jahrelang war alles logisch und vorhersehbar.

Die Auslegung eines Transformators basierte auf der installierten Leistung, Gleichzeitigkeitsfaktoren und dem jährlichen Energieverbrauch. Dazu kam eine kleine Sicherheitsreserve, manchmal 10 Prozent, manchmal 20. In den meisten Fällen reichte das aus.

Denn die Verbraucher waren passiv und zeitlich verteilt.

Beleuchtung, Motoren, Haushaltsgeräte. Jedes hatte seinen eigenen Arbeitsrhythmus. Selbst wenn mehrere Geräte gleichzeitig einschalteten, war das Ausmaß des Phänomens begrenzt.

Wärmepumpen haben diese Ordnung geändert.

Nicht weil sie fehlerhaft sind. Nicht weil sie „zu viel Strom verbrauchen“. Sie haben sie geändert, weil sie eine starke zeitliche Korrelation der Last einführen.

Wenn es kalt wird, wollen alle arbeiten. Zum gleichen Zeitpunkt. Viele Stunden lang ohne Unterbrechung.

Klassische Gleichzeitigkeitsfaktoren beginnen zu „lügen“. Auf dem Papier stimmt alles. In der Realität sieht das Netz über lange Zeit eine nahezu volle Last, nicht kurze Anlaufspitzen.

Hinzu kommt ein weiteres, in Analysen oft übersehenes Element:

Ein Transformator wird für die Wirkleistung ausgelegt. Winterprobleme beginnen sehr oft mit der Blindleistung und der Art des Stroms.

Frequenzumrichter in Wärmepumpen verbessern den cos φ, beseitigen aber Stromoberwellen nicht vollständig. Harmonische, insbesondere niederer Ordnung, erhöhen den Effektivstrom ohne proportionalen Anstieg der Wirkleistung. Der Transformator sieht eine höhere Stromlast, obwohl der Energiezähler dies nicht direkt anzeigt.

Das ist ein weiterer Grund, warum „die kW stimmen“, die Spannung aber dennoch fällt.

In der Praxis bedeutet dies, dass ein Transformator, der nach der alten Methodik perfekt ausgelegt wurde, im Winter unter Bedingungen arbeiten kann, die niemand berücksichtigt hat. Nicht als kurzfristige Ausnahme, sondern als neue Normalität.

Die ersten Warnsignale treten früh auf.

Es sind keine Ausfälle oder Sicherheitsabschaltungen.

Es sind kleine Symptome, die leicht zu ignorieren sind.

Spannung am unteren Ende der Norm in den Morgenstunden. Erhöhte Anzahl von Spannungsalarmen in den Umrichtern. Nutzerbeschwerden, dass „manchmal etwas flackert“. Logs aus Überwachungssystemen, die lange Perioden hoher Last ohne deutliche Spitzen zeigen.

Dies ist der Moment, in dem das Netz noch funktioniert. Aber es hat keine Marge mehr.

Viele Investitionsentscheidungen werden erst getroffen, wenn das erste ernsthafte Problem auftritt. Im Winter, unter Zeitdruck, mit unzufriedenen Nutzern und widrigen Wetterbedingungen. Das ist der denkbar schlechteste Zeitpunkt für eine ruhige Analyse.

Daher gehen wir im nächsten Teil dazu über, was man vorher tun kann.

Welche Diagnosewerkzeuge wirklich Antworten geben, wie man Leistungsprobleme von Spannungsproblemen unterscheidet und wann ein Transformator tatsächlich zu klein ist und wann er einfach schlecht in ein verändertes Netz eingebettet ist.

Was man prüfen kann, bevor das echte Problem beginnt

Im Winter verzeiht das Netz keine Illusionen.

Wenn erste Anzeichen von Instabilität auftreten, bedeutet das, dass die Physik bereits eine Warnung gesendet hat. Sie schreit nur noch nicht.

Der häufigste Fehler ist der Versuch, mit einem einzigen Parameter zu antworten. Die Leistung des Transformators. Der Kabelquerschnitt. Die Einstellung des Schutzes. Dabei haben Winterprobleme selten eine einzige Ursache.

Es beginnt mit Messungen. Aber nicht mit solchen, die nur ein paar Stunden an einem beliebigen Tag dauern.

Ein saisonales Bild ist notwendig.

Ein Lastprofil aus Sommer- und Winterperioden. Mindestens mehrere Wochen an Daten. Am besten mit einer Auflösung von fünfzehn Minuten oder kürzer. Erst dann sieht man, ob die Last impulsartig oder kontinuierlich ist. Ob die Spannung langsam abfällt oder zu bestimmten Stunden abrupt einbricht.

Der Transformator lügt selten. Er zeigt einfach, was das Netz mit ihm macht.

Der nächste Schritt ist die Analyse der Spannung an mehreren Punkten des Niederspannungsnetzes, nicht nur an den Transformatoranschlüssen. Der Spannungsabfall am Trafo kann akzeptabel erscheinen, während er am Ende der Verbrauchsleitung die zulässigen Grenzen überschreitet.

Dies ist besonders wichtig dort, wo Wärmepumpen zu bestehenden Anlagen hinzugefügt wurden, ohne die Leitungen und Verteilerschränke umzubauen.

Es lohnt sich auch, die Blindleistung und den Effektivstrom zu betrachten.

Wenn der Strom schneller steigt als die Wirkleistung, ist dies ein Signal dafür, dass der Transformator auf eine Weise belastet wird, die in standardmäßigen Energieverbrauchsaufstellungen nicht sichtbar ist. Oberschwingungen, Phasenunsymmetrie, ungleichmäßiges Einschalten von Verbrauchern können die Reserve schneller aufzehren, als man denkt.

Ein oft übersehenes Element ist die Spannungsregelung.

Die Stufenschalter des Transformators sind oft historisch eingestellt, entsprechend der Bedingungen vor der Modernisierung der Anlage. Eine Änderung um eine Stufe kann die Situation im Winter verbessern, aber nur, wenn ihr eine Analyse der Spannungen über den gesamten Lastbereich vorausging. Andernfalls verlagert sich das Problem in den Sommer.

An dieser Stelle ergibt sich eine wichtige Unterscheidung:

Nicht jedes Winterproblem bedeutet, dass der Transformator zu klein ist.

Manchmal ist er leistungsmäßig ausreichend, arbeitet aber in einem Netz mit zu hoher Impedanz. Manchmal ist er korrekt ausgelegt, aber die Last ist zu stark zeitlich korreliert. Und manchmal wurde die Grenze tatsächlich überschritten, nur wollte es vorher niemand beim Namen nennen.

Eine gute Diagnose ermöglicht die Wahl des richtigen Werkzeugs.

Die Modernisierung des Transformators ist eines davon. Aber nicht immer das erste und nicht immer das sinnvollste.

Dieses Thema haben wir in einem separaten Artikel ausführlicher behandelt:

Erneuern oder austauschen? Die letzte Chance für Ihren Transformator!

Im nächsten Teil zeigen wir, welche Aktionsszenarien in der Praxis realistisch są. Von den einfachsten betrieblichen Korrekturen über Änderungen der Netzkonfiguration bis hin zu Investitionsentscheidungen, die nur dann Sinn ergeben, wenn sie auf Daten und nicht auf Winterpanik beruhen.

Wie man Transformatoren in einer Welt mit Wärmepumpen plant und betreibt

Die größte Veränderung der letzten Jahre betrifft nicht die Transformatoren selbst.

Sie betrifft die Denkweise über das Netz.

Jahrzehntelang versuchte Planung, Durchschnitte vorherzusehen. Durchschnittlicher Verbrauch. Durchschnittliche Spitzen. Durchschnittliches Nutzerverhalten. Dieses Modell funktionierte, solange die Verbraucher unterschiedliche Rhythmen hatten und nicht massenhaft auf denselben Reiz reagierten.

Wärmepumpen reagieren auf die Temperatur. Gleichzeitig. Ohne Verhandlung.

Das bedeutet, dass Netze für Extrem-Szenarien und nicht nur für die Jahresbilanz ausgelegt werden müssen.

Der Transformator hört auf, nur eine Stromquelle zu sein. Er wird zu einem Element der Spannungsstabilisierung unter Dauerlast. Das verändert die Auslegungskriterien.

Nicht nur die Nennleistung, sondern auch die Impedanz des Transformators, seine Spannungsregelcharakteristik und die Zusammenarbeit mit dem Rest der Infrastruktur gewinnen zunehmend an Bedeutung. Zwei Transformatoren gleicher Leistung können sich im Winter völlig unterschiedlich verhalten, wenn sie eine unterschiedliche Kurzschlussimpedanz oder andere Regelungsmöglichkeiten haben.

Auch der Betrieb erfordert einen neuen Ansatz.

Anstatt auf Ausfälle zu reagieren, lohnt es sich, Trends zu beobachten. Ob die Minimal-Spannungen von Jahr zu Jahr sinken. Ob die Betriebszeit unter hoher Last zunimmt. Ob die Zahl der leistungselektronischen Verbraucher schneller wächst als angenommen.

Das sind Signale, die lange vor einer Krise auftauchen.

Ein gut geplantes Netz mit Öltransformatoren fürchtet den Winter nicht. Es hat Reserven. Es hat Flexibilität. Und vor allem ist es sich bewusst, dass sich die Art der Energienutzung bereits verändert hat und nicht mehr auf den Stand vor den Massen-Wärmepumpen zurückkehren wird.

Daher lautet die zentrale Frage heute nicht: Wird der Transformator diesen Winter durchhalten?

Die Frage lautet: Wird er in fünf Jahren immer noch stabil in einem Netz arbeiten, das zunehmend auf Wetter, Automatisierung und Gleichzeitigkeit reagiert?

Wenn die Antwort nicht eindeutig ist, dann ist jetzt der beste Zeitpunkt zum Handeln. In Ruhe. Mit Daten. Ohne Winterpanik.

Denn der Winter kommt immer. Und das Netz sollte darauf vorbereitet sein, bevor es wirklich kalt wird.

Zum Schluss lohnt es sich, einen Punkt zu setzen, der das Thema nicht abschließt, sondern Möglichkeiten eröffnet.

Der Öltransformator ist heute kein passives Infrastrukturelement mehr.

In einer Welt mit Massen-Wärmepumpen wird er zum Werkzeug für bewusstes Spannungsmanagement, Verlustreduzierung und Netzstabilität. Ein gut gewählter, richtig konfigurierter und mit den aktuellen Ecodesign Tier 2-Anforderungen konformer Transformator kann jene Reserve zurückgewinnen, die im Winter am meisten fehlt – wie der MarkoEco2 von Energeks. Nicht durch Überdimensionierung, sondern durch bessere energetische Qualität, niedrigere Lastverluste und eine tatsächliche Anpassung an moderne Lastprofile.

Unser aktuelles Transformator-Angebot wurde genau für solche Szenarien konzipiert, in denen das Netz nicht nur heute, sondern auch in den kommenden Heizperioden stabil arbeiten muss.

Es umfasst sowohl Öltransformatoren, bewährt unter anspruchsvollen Betriebsbedingungen und widerstandsfähig gegen lang anhaltende Winterlasten, als auch Trockentransformatoren, die dort gewählt werden, wo Brandsicherheit, Umgebungsbedingungen oder Innenrauminstallation entscheidend sind.

In beiden Fällen ist der Ausgangspunkt derselbe: Spannungsstabilität, geringe Verluste, Konformität mit aktuellen Energieeffizienzanforderungen und echte Anpassung an moderne Lastprofile, in denen Wärmepumpen keine Ausnahme mehr, sondern die Norm sind.

Vielen Dank für Ihre Zeit und Aufmerksamkeit. Wenn Sie an solchen Analysen, praktischen Projekterfahrungen und ruhigen Gesprächen darüber interessiert sind, wie sich die Energiewirtschaft von innen heraus verändert, laden wir Sie herzlich in unsere LinkedIn-Community ein.

QUELLEN:

International Energy Agency (IEA)

https://www.iea.org/reports/the-future-of-heat-pumps

ENTSO E

https://www.entsoe.eu/publications/system-development-reports/

Herbst- und Wintermorgen.

Der erste Schein des Tages bricht sich langsam durch die Nadeln der Kiefern, über der weißen Lichtung steht eine Transformatorenstation – einsam, aber lebendig.
Aus dem Inneren des Kessels steigt leichter Dampf auf, wie der Atem einer Maschine in der kalten Luft.
Der Ingenieur daneben schaut nach oben auf den silbrigen Behälter über dem Transformator.
Das ist der Ölkonservator – ein metallischer Sicherheitspanzer, den manche für ein zufälliges Bauteil halten.

Doch die Frage kehrt immer wieder zurück: Muss ein Transformator überhaupt einen Ölkonservator haben?

In der Praxis hängt die Entscheidung zwischen einem ölgekühlten Transformator mit Konservator und einer hermetisch geschlossenen Ausführung von mehreren Faktoren ab: von den Umgebungsbedingungen, dem Lastprofil, der gewählten Diagnosestrategie und den Anforderungen des Verteilnetzbetreibers (VNB).

Dieser Beitrag fasst theoretisches Wissen und Praxiserfahrungen zusammen, ordnet die wichtigsten Begriffe und zeigt die technischen Konsequenzen beider Konzepte.
Wir vertreten keine Position und bewerben kein System – wir vergleichen objektiv, damit Entscheidungen auf Basis von Fakten getroffen werden können und im gesamten Lebenszyklus des Transformators Bestand haben.

Bei Energeks arbeiten wir mit Mittelspannungstransformatoren, Schaltanlagen und Trafostationen unter unterschiedlichsten klimatischen und betrieblichen Bedingungen.

Wir sehen, wo die hermetische Ausführung durch Einfachheit und minimalen Wartungsaufwand überzeugt – und wo zusätzlicher Ausgleichsraum, klassische Diagnostik und kontinuierliche Kontrolle langfristige Betriebssicherheit schaffen.
Dieser Text übersetzt diese Erfahrung in klare, praxisnahe Kriterien.

Die Entscheidung lautet nicht Konservator oder Moderne,
sondern Kontext oder Zufall.

Ein richtig ausgewählter Transformator senkt Risiken, Kosten und – nicht zuletzt – die emotionale Temperatur bei der Abnahme.

Für wen ist dieser Beitrag gedacht?

Für Planerinnen und Planer, Errichter, Betreiber und Investoren, die einen Transformator bewusst auf Standort, Lastprofil und Instandhaltungsstrategie abstimmen wollen.

Nach der Lektüre verfügen Sie über das Wissen, um fundierte Entscheidungen zu treffen:

wann ein offenes Zirkulationssystem sinnvoll ist,
wann eine hermetische Ausführung genügt,
wie Sie Diagnostik und Service planen
und wie Sie typische Fehlentscheidungen vermeiden.

Agenda

1. Ölkonservator im Transformator – was ist das und wie funktioniert er?

2. Transformator mit Konservator – wann ist er sinnvoll und unter welchen Bedingungen?

3. Transformator mit Konservator – wann ist er erforderlich und von Netzbetreibern vorgeschrieben?

4. Auswahl des ölgekühlten Transformators, Wartung und bewährte Betriebspraktiken

5. Vergleich der Instandhaltung: hermetischer Öltransformator versus Transformator mit Konservator

Geschätzte Lesezeit: ca. 10 Minuten

1. Ölkonservator im Transformator – was ist das und wie funktioniert er?

Stellen Sie sich einen Transformator als das kraftvolle Herz des Stromnetzes vor.
Er pulsiert mit Energie, reagiert auf Lastschwankungen, erwärmt sich und kühlt wieder ab.
Und wie jedes Herz braucht auch er Raum, um in seinem eigenen Rhythmus zu schlagen.
Für den Transformator ist dieser Raum der Ölkonservator – ein unscheinbarer, zylindrischer Behälter über dem Kessel.

Er nimmt die Volumenschwankungen des Isolieröls auf, das sich bei Hitze ausdehnt und bei Kälte zusammenzieht.
Technisch betrachtet ist der Ölkonservator ein Kompensationsbehälter, der über eine Ölleitung mit dem Hauptkessel verbunden ist, sodass das Öl frei zwischen beiden zirkulieren kann.
Im Inneren befindet sich ein Luftraum, der über einen Atemfilter – auch Luftfilter mit Trocknungselement (Breather) – mit der Umgebung verbunden ist.
Dieser kleine, aber entscheidende Apparat ist mit Silikagel gefüllt, das die Luft entfeuchtet, bevor sie in das System gelangt.

So kann der Transformator „atmen“, ohne Wasser, Staub oder Oxide einzusaugen.
Das schützt sowohl die Papierisolation als auch das Öl vor Feuchtigkeit und damit vor vorzeitiger Alterung.

Wenn Ihnen diese Beschreibung an Anatomie erinnert – das ist beabsichtigt.
Ein Transformator mit Konservator verhält sich tatsächlich wie ein Organismus:
Während des Betriebs „atmet“ er Wärme und Gase aus, beim Abkühlen zieht er Luft an.
Ohne Konservator würde er dabei Feuchtigkeit aufnehmen – und die ist für die Isolation das, was Rost für Stahl ist.

Daher hat die Frage „Ölkonservator im Transformator – was ist das?“ eine einfache Antwort:
Er ist ein System zum Schutz des Öls vor Feuchtigkeit und Oxidation, das seine Lebensdauer und die Stabilität der elektrischen Parameter verlängert.
In der Praxis entscheidet der Konservator darüber, ob das Öl 30 Jahre oder nur 10 Jahre zuverlässig arbeitet.

Doch seine Rolle endet nicht beim Atmen.
Der Konservator dient auch als diagnostisches Instrument – er verfügt über einen Schwimmerstandanzeiger, der zeigt, wie sich das Ölvolumen in Abhängigkeit von Temperatur und Last verändert.
Sinkt der Pegel plötzlich, kann das auf ein Leck, eine Überhitzung oder den Beginn eines Schadens hinweisen.
Für erfahrene Techniker ist dieser Anzeiger wie der Puls eines Patienten – eine kleine Bewegung, die viel verrät.

Bei Transformatoren höherer Leistung arbeitet der Konservator zusätzlich mit dem Buchholz-Relais zusammen, das Gase erkennt, die bei Wicklungsschäden entstehen.
Dieses System kann den Betreiber warnen, bevor ein Problem kritisch wird.

Kurz gesagt: Der Konservator ist der Atem und das Gedächtnis des Transformators.
Und wenn jemand fragt: „Wann ist ein Transformator mit Konservator notwendig?“ – kann man halb im Scherz, halb im Ernst antworten:
Immer dann, wenn Ihr Transformator gesunde Lungen und ein langes Leben haben soll.

Und doch – er ist nicht immer notwendig

Auch in der Elektrotechnik gilt: Ingenieurmäßige Ausgewogenheit ist alles.
Der Ölkonservator ist kein Allheilmittel, und sein Fehlen ist kein Fehler.
Moderne hermetische Öltransformatoren sind keine vereinfachte Variante, sondern beruhen auf einer völlig anderen Konstruktionsphilosophie.

Anstelle des klassischen „Atems“ über den Konservator ist ihr Kessel hermetisch abgedichtet.
Die Volumenänderungen des Öls werden durch gewellte Kesselwände oder flexible Membranen kompensiert.
So kommt das Öl überhaupt nicht mit der Umgebungsluft in Kontakt – es benötigt keinen Atemfilter, zieht keine Feuchtigkeit an und erfordert keine Kontrolle des Silikagels.

Diese Lösung bewährt sich überall dort, wo die Umgebung sauber, trocken und stabil ist: in Innenraum-Schaltanlagen, kompakten Containerstationen, Energiespeichern oder modernen Industrieanlagen.
Ein hermetischer Öltransformator kommt ohne zusätzliche Ausrüstung aus, ist weniger anfällig für Bedienungsfehler und dadurch einfacher zu warten.
Für viele Betreiber ist das ein großer Vorteil – weniger Inspektionen, weniger potenzielle Leckstellen, geringere Betriebskosten.

Man kann also nicht sagen, dass ein Transformator mit Konservator „besser“ und ein hermetischer Transformator „schlechter“ sei.
Beide haben einfach unterschiedliche Temperamente.
Der eine ähnelt einem Marathonläufer – ausdauernd und widerstandsfähig in wechselnden Bedingungen.
Der andere gleicht einem Sprinter – kompakt, präzise, effektiv unter kontrollierten Bedingungen.

Ein guter Ingenieur wählt nicht aus Gewohnheit, sondern aus Kontext:
Temperatur, Luftfeuchtigkeit, Standort und Lastprofil bestimmen, welche Bauart sinnvoll ist.

Wenn also jemand sagt, ein Konservator sei „Pflicht“, darf man gelassen lächeln und fragen:
Wie sieht Ihre Betriebsumgebung aus?
Vielleicht brauchen Sie gar keine „Lungen“, sondern einfach eine gut abgedichtete Konstruktion, die 25 Jahre lang ruhig und zuverlässig arbeitet – hermetisch versiegelt, aber technisch gesund.

Im weiteren Verlauf dieses Artikels betrachten wir das Thema mit technischer Neugier:
Wann ergibt ein Transformator mit Konservator tatsächlich Sinn, und wann ist die hermetische Ausführung die rationalere Wahl?
Wir vergleichen, wie beide Bauarten mit Temperatur, Feuchtigkeit und Ölalterung umgehen.
Und wir zeigen, welche praktischen Vorteile ein Konservator-Transformator bietet – und wann die einfachere, hermetische Lösung die klügere Entscheidung ist.

Denn in der Technik, wie auch im Leben, gilt: Mehr ist nicht immer besser.

2. Transformator mit Konservator – wann ist er sinnvoll?

Die Frage „Transformator mit Konservator – wann ist er sinnvoll?“ ist keineswegs akademisch.
In der Praxis hängt sie von der Umgebung, dem Betriebsprofil der Anlage und der Instandhaltungsphilosophie des Betreibers ab.

Zur Einordnung:
Ein Konservator ist ein Ausgleichsbehälter, der über eine Rohrleitung mit dem Hauptkessel verbunden ist und es dem Isolieröl ermöglicht, bei Temperaturänderungen zu „atmen“.
Die von außen einströmende Luft wird durch einen Lufttrockner mit Silikagel geleitet, der die Feuchtigkeit bindet und so verhindert, dass die Isolation oder die dielektrischen Eigenschaften des Öls beeinträchtigt werden.

Die aktuellen Normen – unter anderem DIN EN 60076-1 und IEC 60076-7 – schreiben keine bestimmte Bauweise vor, sondern legen fest, dass die Auswahl von den tatsächlichen Betriebsbedingungen abhängt.

Die IEC 60076-7: Loading guide for oil-immersed power transformers beschreibt ausführlich die Kriterien für den richtigen Einsatz und die Auswirkungen der Umgebung auf die Lebensdauer von Transformatoren

In der Praxis zeigt sich:

Ein Transformator mit Konservator ist besonders dort sinnvoll, wo starke Temperaturschwankungen auftreten – zum Beispiel bei jährlichen Amplituden von 50 bis 60 °C oder bei Anlagen mit wechselnden Lastzyklen.
In solchen Fällen fungiert der Konservator als Druck- und Temperaturpuffer, reduziert die Belastung des Kessels und erhöht die thermische Stabilität des Systems.

Diese Bauart findet man nach wie vor bei Leistungstransformatoren über etwa 2,5 MVA oder bei Geräten mit Stufenschaltern unter Last (OLTC), wo ein einfacher Zugang zur Diagnose und die Integration eines Buchholz-Relais wichtig sind.

Auch in Regionen mit hoher Luftfeuchtigkeit oder stark wechselndem Mikroklima bringt ein Konservator Vorteile, weil er das Eindringen von Feuchtigkeit ins Öl verhindert und die Alterung des Isoliermediums verlangsamt.
Wichtig ist jedoch: Ein solches System verlangt regelmäßige Kontrolle.
Wird der Lufttrockner nicht gewartet, kann er selbst zur Quelle von Verunreinigungen werden – und die Vorteile des Konservators gehen verloren.

Ein Transformator mit Konservator ist keine nostalgische Entscheidung, sondern eine Frage der physikalischen Realität am Standort.
Wo Temperatur, Feuchte und Last stark variieren, ist der „atmen­de“ Transformator langfristig die stabilere Lösung.

Wo ist ein Konservator nicht erforderlich

In den meisten modernen Anlagen besteht keine Notwendigkeit mehr, einen Konservator einzusetzen.

Hermetische Öltransformatoren mit gewellten Kesselwänden kompensieren das Volumen des Öls vollständig – ohne Kontakt mit der Außenluft.
Das reduziert den Wartungsaufwand, macht Atemfilter überflüssig und minimiert das Risiko von Verunreinigungen.

Deshalb hat sich die hermetische Bauweise in Containerstationen, städtischen Mittelspannungs-Schaltanlagen, Energiespeichern, Photovoltaik-Parks und in der Elektromobilitätsinfrastruktur zum Standard entwickelt.

Das ist keine Frage des Trends, sondern der Umgebungsbedingungen.
In einem gemäßigten Klima, mit begrenzter Luftfeuchtigkeit und stabiler Temperatur, bietet ein Konservator keinen wirklichen Vorteil – er bringt lediglich mehr Komponenten, die überwacht werden müssen.

In vielen aktuellen Projekten ist ein Transformator mit Ölkonservator daher nicht nur optional, sondern schlicht überflüssig.

Hermetische Transformatoren kompensieren das Ölvolumen durch ihre gewellten Kesselwände vollständig im geschlossenen System, ohne dass das Öl mit der Atmosphäre in Berührung kommt.
Dadurch entfällt nahezu jede Wartung, Atemfilter werden überflüssig und das Risiko von Verschmutzungen sinkt erheblich.

Darum ist die hermetische Ausführung heute die am häufigsten gewählte Variante – insbesondere in Containerstationen, urbanen Mittelspannungsanlagen, Energiespeichersystemen, PV-Installationen und Ladestationen für Elektrofahrzeuge.

Es geht dabei nicht um Mode, sondern um Anpassung an die Realität.
In Gebirgsregionen, unter trockenen klimatischen Bedingungen oder bei höheren Leistungen kann ein Konservator nach wie vor sinnvoll sein –
doch in den meisten modernen Anwendungen ist er schlicht nicht mehr erforderlich.

Wann kommt der Konservator wieder ins Spiel?

Wenn ein Projekt hohe thermische Stabilität, leichten diagnostischen Zugang und Kompatibilität mit dem Buchholz-Relais erfordert, bleibt der Konservator eine technisch begründete Lösung – nicht aus Gewohnheit, sondern aus physikalischer Notwendigkeit.

Bei Leistungstransformatoren, deren Ölvolumen in Tausenden von Litern gemessen wird, führen Temperaturänderungen zu erheblichen Druckunterschieden.
Der Konservator wirkt hier wie ein Druckausgleichsbehälter – er nimmt bei Erwärmung das expandierende Öl auf und gibt es beim Abkühlen wieder ab.
Dadurch stabilisiert er den Innendruck, entlastet Dichtungen und verlangsamt die Alterung der Isolation.

Der zweite wichtige Bereich ist die Diagnostik.
Ein System mit Konservator ermöglicht die einfache Beobachtung des Ölstands (mechanisch oder über SCADA-Sensoren) und die Probenahme für DGA-Analysen (Dissolved Gas Analysis).
Die DGA ist ein zentrales Instrument zur Beurteilung des Zustands der papier-ölbasierten Isolation.
Bei hermetischen Transformatoren ist diese Analyse deutlich schwieriger, da dafür das System geöffnet werden muss – die Probe kommt mit Luft in Kontakt, was das Ergebnis verfälschen kann.

Der dritte Aspekt ist die Gasüberwachung, also das Buchholz-Relais.
Dieses befindet sich zwischen Kessel und Konservator und reagiert auf Gase, die bei Überhitzung oder mikroskopischen Wicklungsschäden entstehen.
Seine Funktionsweise ist rein mechanisch und benötigt keine Stromversorgung – genau das macht es zu einem der zuverlässigsten Schutzsysteme für ölgekühlte Transformatoren.
In hermetischen Transformatoren, die keinen Gasraum besitzen, kann das Buchholz-Relais nicht eingesetzt werden.

Solche Anforderungen treten vor allem bei Mittel- und Hochleistungstransformatoren in kommunaler Infrastruktur oder Übertragungsstationen auf – überall dort, wo Langlebigkeit, Vorhersehbarkeit und schnelle Diagnostik wichtiger sind als absolute Wartungsfreiheit.

In diesen Fällen ist der Konservator kein Relikt, sondern ein funktionaler Bestandteil der Sicherheitsarchitektur.

Kurz zusammengefasst:

Wann sollte man sich für einen Öltransformator mit Konservator entscheiden?
Wenn das Projekt thermische Stabilität, vollständige Diagnosefähigkeit und Integration eines Buchholz-Systems erfordert.

Und wann ist ein hermetischer Öltransformator die bessere Wahl?
In den meisten modernen Anwendungen, im gemäßigten Klima, wo Einfachheit, Sauberkeit und minimale Wartung im Vordergrund stehen.

Es geht nicht um einen Wettbewerb der Konstruktionen, sondern um die Anpassung der Technologie an den Kontext –
denn das Ziel eines Ingenieurs ist nicht, eine Bauart zu verteidigen, sondern sicherzustellen, dass der Transformator lang, stabil und sicher arbeitet – genau dort, wo er steht.

Transformator mit Konservator in einem Umspannwerk. Der sichtbare Konservatorbehälter befindet sich über dem Tank, wodurch ein Ausgleich des Ölvolumens und ein Schutz vor Feuchtigkeit ermöglicht wird. Das Foto zeigt eine robuste Industriekonstruktion, die in Mittel- und Hochspannungsnetzen eingesetzt wird.
Photo Credit: Johann H. Addicks, via Wikimedia Commons (CC BY-SA 3.0).

3. Der Konservator für den Transformator – wann ist er unverzichtbar

Es gibt Situationen, in denen der Konservator nicht mehr optional, sondern zwingend erforderlich ist.
Dabei geht es nicht um Nostalgie für klassische Bauarten oder um sentimentale Bindung an „bewährte“ Lösungen,
sondern um Fälle, in denen Betriebsbedingungen, Betreiberanforderungen oder die Physik selbst einen hermetischen Transformator an seine Grenzen bringen.

In diesem Abschnitt erläutern wir, wann der Konservator zu einer technischen Notwendigkeit wird – aus Sicht von Normen, Betrieb und Sicherheit.

3.1 Anforderungen der Verteilnetzbetreiber (VNB)

Verteilnetzbetreiber in Deutschland und ganz Europa wenden zunehmend technische Spezifikationen an,
die klar festlegen, wann ein Konservator vorgeschrieben ist.

Dies betrifft in der Regel Anlagen mit hoher Leistung und einem Betriebszyklus von 30 Jahren oder mehr.
Bei solchen Einheiten zählt nicht der minimale Investitionspreis, sondern die Gesamtbetriebskosten über den Lebenszyklus.
VNB bevorzugen Lösungen, die diagnostizierbar, wartbar und prognostizierbar im Verhalten sind.

Ein Transformator mit Konservator erfüllt diese Anforderungen:
Er verfügt über einen Ölstandsanzeiger, ein Buchholz-Relais und die Möglichkeit, Ölproben einfach zu entnehmen.
Diese Konstruktion liefert dem Betreiber Informationen über den „Gesundheitszustand“ des Geräts – lange bevor ein Alarmsystem reagiert.

Mehr zu Buchholz-Relais und Konservatorsystemen finden Sie in der CiGRE Technical Brochure 445 – Transformer reliability survey

3.2 Wenn die Umgebung Flexibilität erzwingt

Eine zweite Gruppe von Anwendungen sind herausfordernde klimatische Bedingungen –
große Temperaturschwankungen, lange Frost- oder Hitzeperioden, fehlende Klimatisierung in der Station oder eingeschränkte Belüftung.

In solchen Fällen kann ein hermetischer Transformator, obwohl er theoretisch wartungsfrei ist, an seine mechanische Belastungsgrenze geraten.
In einem geschlossenen System führt jede Temperaturerhöhung zu steigendem Druck; bei langandauernder Belastung
können Mikrorisse oder Verformungen der gewellten Wände auftreten.

Schon kleine Undichtigkeiten führen dann zum Verlust des Unterdrucks, zum Kontakt des Öls mit der Luft
und damit zu einer beschleunigten Alterung der Isolation.

Ein Konservator beseitigt dieses Problem.
Er wirkt wie der Vorhof eines Herzens – er dämpft die Druckschwankungen und hält das gesamte System im Rhythmus.
Das Öl kann sich ausdehnen und zusammenziehen, ohne mechanische Überlastung,
und der Luftaustausch erfolgt kontrolliert über einen trockenen Atemfilter.

3.3 Langlebigkeit und stabile Parameter

In Infrastrukturprojekten – etwa in Mittelspannungs- und Niederspannungsstationen, Industrieanlagen, kommunalen Netzen oder großen Produktionsbetrieben –
liegt die geplante Lebensdauer der Geräte oft bei 30 Jahren oder mehr.

Über diesen Zeitraum sind Diagnosefähigkeit und thermische Stabilität wichtiger als Platzersparnis oder Wartungsfreiheit.
Ein Transformator mit Konservator ermöglicht die planmäßige Kontrolle der Ölqualität,
die Analyse gelöster Gase (DGA), die Bewertung der Alterung der Isolation
und eine frühe Reaktion auf Anzeichen von Fehlfunktionen.

Bei hermetischen Transformatoren müssen viele dieser Maßnahmen mit Öffnung des Systems erfolgen –
das bedeutet höhere Kosten und erhöhtes Fehlerrisiko.

3.4 Wenn Einfachheit nicht genügt

Hermetische Systeme sind hervorragend – aber nicht grenzenlos belastbar.
In Hochtemperaturanwendungen mit hoher Verlustleistung und Lastzyklen nahe der maximalen Werte
wird das Fehlen eines Druckpuffers schnell zu einem Betriebsproblem.

Nach einigen Jahren können die Druckunterschiede Schweißnähte schwächen, Kessel verformen
und Undichtigkeiten verursachen, die in der Praxis kaum zu reparieren sind – oft bleibt nur der Austausch der Einheit.

Der Konservator bietet einen mechanischen Schutz vor solchen Szenarien.
Er ist nicht überall nötig, aber überall dort gerechtfertigt, wo die Lebensdauer des Öls und die thermische Stabilität über die Zuverlässigkeit entscheiden.

3.5 Zusammenfassung

Ein Transformator mit Konservator ist notwendig, wenn:

• die Einheit hohe Leistung und lange Lebensdauer besitzt,

• sie in einer Umgebung mit großen Temperaturschwankungen arbeitet,

• sie klassischen Gasschutz oder permanente Diagnose erfordert,

• keine Klimatisierung oder aktive Kühlung in der Station vorhanden ist,

• oder wenn der VNB aus Sicherheits- und Kontrollgründen ausdrücklich ein Konservatorsystem verlangt.

Unter solchen Bedingungen ist der Konservator kein Anachronismus, sondern ein Instrument der Stabilisierung –
ein mechanischer Vorhof des Herzens, der dafür sorgt,
dass der Transformator ruhig und gleichmäßig schlägt – über Jahrzehnte hinweg.

4. Auswahl des Öltransformators, Wartung und bewährte Praktiken

4. Auswahl des Öltransformators, Wartung und bewährte Praktiken

Wenn wir nach der Analyse von Bedingungen, Anforderungen und Risiken feststellen, dass ein Transformator mit Konservator für unser Projekt die richtige Wahl ist, bleibt eine entscheidende Frage:

Wie nutzt man ihn richtig, damit er seine Aufgabe tatsächlich erfüllt?

Ein Konservator funktioniert nicht im luftleeren Raum – er verlangt ein Mindestmaß an Aufmerksamkeit, Regelmäßigkeit und ingenieurtechnischer Disziplin.
Ein gut gewarteter Konservator ist eine Garantie für die Langlebigkeit von Öl und Isolation,
ein vernachlässigter dagegen die Quelle vermeidbarer Probleme.

In diesem Abschnitt betrachten wir vier zentrale Bereiche, die die Zuverlässigkeit des Transformators bestimmen:
die Pflege des „Atems“, die Kontrolle von Ölstand und -qualität, die Auswahl des Konservators für bestimmte Betriebsbedingungen
und die tägliche Praxis im Sinne der Netzstabilität.

4.1 Pflege des „Atems“ des Transformators

Der Konservator ist ein offenes System, das mit der Umgebung in Kontakt steht –
deshalb ist sein Atemfilter (Luftfilter mit Trocknungselement, Breather) die erste Verteidigungslinie gegen Feuchtigkeit.

Gefüllt mit Silikagel, filtert er die Luft, die in den Transformator gelangt, wenn sich bei sinkender Temperatur das Ölvolumen verringert.
Mit der Zeit sättigt sich das Gel und ändert die Farbe – von blau oder orange zu rosa.
Das ist ein einfaches, aber sehr zuverlässiges Signal für den Zeitpunkt des Austauschs.

Inspektionen des Atemfilters sollten alle 6 bis 12 Monate, in feuchten Umgebungen sogar häufiger, durchgeführt werden.
Ebenso wichtig ist die Kontrolle der Verbindungsleitungen und ihrer Sauberkeit.
Verschmutzungen behindern den Luftstrom und können einen Überdruck im Kessel verursachen, der zu mechanischen Spannungen führt.

Eine bewährte Praxis ist die Führung eines Wartungsprotokolls für den Atemfilter –
mit Einträgen über Datum, Farbe und Austausch des Silikagels.
Über längere Zeiträume lassen sich so jahreszeitliche Muster der Sättigung erkennen und vorbeugende Maßnahmen planen.

4.2 Kontrolle des Ölstands und der Ölqualität

Ein Transformator mit Konservator lebt im Rhythmus seines Öls –
dessen Niveau und Zustand sind die klarsten Indikatoren für die „Gesundheit“ des Systems.
Schwankungen von 5–10 % sind normal und hängen mit Temperatur- und Laständerungen zusammen.

Auffällig sind jedoch plötzliche Abfälle oder ein statischer Pegel trotz Temperaturunterschieden –
sie können auf Mikrolecks, eine verstopfte Leitung zwischen Kessel und Konservator oder einen defekten Pegelanzeiger hinweisen.

Einmal jährlich sollte das Öl gemäß DIN EN 60422 geprüft werden.
Wichtige Parameter sind:

• Dielektrische Festigkeit,

• Wassergehalt,

• Säurezahl,

• Gehalt an gelösten Gasen (DGA).

Zeigt die Analyse eine Verschlechterung, kann das Öl gefiltert oder regeneriert werden.
Bei starker Oxidation ist ein Austausch notwendig.

Regelmäßige Prüfungen verlängern nicht nur die Lebensdauer des Systems,
sie liefern auch wertvolle Diagnosedaten für vorausschauende Instandhaltung (Predictive Maintenance).

Ausführliche Empfehlungen zur Ölqualität und Wartung finden Sie im

IEEE Std C57.106-2015 – Guide for Acceptance and Maintenance of Insulating Oil in Equipment

4.3 Auswahl des passenden Konservators für Umgebung und Lastprofil

Nicht jeder Konservator ist gleich.

In Photovoltaik- und Elektromobilitätsprojekten ändert sich die Belastung des Transformators dynamisch –
bei PV-Anlagen im Tagesverlauf mit der Sonneneinstrahlung, bei Ladestationen für E-Fahrzeuge zwischen Tag und Nacht.
Solche Schwankungen erzeugen häufige thermische Zyklen,
die einen Konservator mit passendem Volumen und Luftaustauschleistung erfordern.

In Umgebungen mit Staub, Salz oder hoher Luftfeuchtigkeit sollten Atemfilter mit hoher Schutzart (IP-Schutz) und austauschbarem Filtereinsatz eingesetzt werden.

Alternativen sind Konservatoren mit Membran oder Stickstoffpolster,
die den direkten Kontakt zwischen Öl und Luft verhindern und dennoch den Druckausgleich ermöglichen.
Solche Lösungen kommen zunehmend in Infrastrukturprojekten mit hohen Umweltanforderungen zum Einsatz.

4.4 Bewährte Betriebspraktiken

Die Grundlage der Langlebigkeit eines Transformators ist regelmäßige Beobachtung –
was man getrost als technischen gesunden Menschenverstand bezeichnen kann.

Das bedeutet in der Praxis:

• Kontrolle von Atemfilter und Ölstandsanzeiger mindestens zweimal pro Jahr,

• Reinigung von Konservator und Anschlüssen,

• Messung der Öltemperatur (Top Oil) und Vergleich mit historischen Trends,

• Dokumentation sämtlicher Wartungen im Betriebsjournal.

Das ist keine Bürokratie – das ist die Lebensgeschichte des Geräts.
So lassen sich Abnutzungsprozesse erkennen und Austausche planen, bevor Ausfälle auftreten.

4.5 Netzstabilität und kluge Wartung

Ein Transformator mit Konservator verlangt keine tägliche Aufmerksamkeit,
aber er profitiert von Rhythmus und Regelmäßigkeit.
Ein paar Minuten Beobachtung und eine jährliche Inspektion genügen,
um die Stabilität des Systems über Jahrzehnte zu sichern.

Ein gut gepflegter Konservator ist keine Kostenstelle, sondern eine Investition in Ruhe und Betriebssicherheit.
Seine Aufgabe ist einfach: thermische Spannungen abzufedern, Gleichgewicht zu bewahren und dem gesamten System „Atmung“ zu ermöglichen.

Ist der Konservator also Luxus oder Notwendigkeit für die Ruhe des Netzes?
Diese Frage beantwortet jede Mittelspannungsstation auf ihre eigene Weise –
meist genau dann, wenn das Netz endlich beginnt, frei durchzuatmen.

5. Vergleich der Wartung: hermetischer Öltransformator und Transformator mit Konservator

Auf den ersten Blick sehen beide Geräte gleich aus – Kessel, Isolatoren, Kühler, Thermometer.
Doch im täglichen Betrieb trennen sie zwei völlig unterschiedliche Welten.

Ein hermetischer Öltransformator ist eine geschlossene, moderne Konstruktion mit gewellten Kesselwänden, die die thermische Ausdehnung des Öls ausgleichen.
Alles spielt sich im Inneren ab – ohne Luftkontakt, ohne Gasaustausch, ohne Konservator.
Dieses Design wurde für einfache, saubere und wartungsarme Nutzung entwickelt.

Der Betreiber muss nicht den „Atem“ der Maschine kontrollieren, sondern lediglich Druck, Temperatur und Ölzustand überwachen.

Die Version mit Konservator funktioniert in einem völlig anderen Rhythmus.
Der Transformator atmet.
Das Öl bewegt sich zwischen Kessel und Ausgleichsbehälter,
während die Luft, die in das System gelangt, durch einen Atemfilter mit Silikagel geführt wird.

Dieses unscheinbare Bauteil erfüllt die Rolle der „Lunge“ – es trocknet die Luft und verhindert die Kondensation von Wasserdampf.
Es erfordert jedoch regelmäßige Kontrolle, üblicherweise alle 6–12 Monate,
denn ein feuchtes Gel verliert seine Wirkung und kann statt Schutz Verunreinigungen ins System einbringen.

Der hermetische Öltransformator ist im Grunde ein selbstgenügsames System.
Temperatur, Druck und Ölzustand werden von Sensoren (RIS2 oder DGPT2) überwacht.
Das System meldet Anomalien automatisch – ohne, dass jemand eingreifen muss.
Man könnte sagen: Es ist ein minimalistischer Transformator,
entwickelt für stabile Betriebsumgebungen, in denen Sauberkeit, geringe Wartung und kein Luftaustausch entscheidend sind.

Der Transformator mit Konservator hingegen ist eine Konstruktion für Ingenieure, die Kontrolle schätzen.
Ein Ölstandsanzeiger, die Möglichkeit zur Probenentnahme für DGA-Analysen (Dissolved Gas Analysis),
ein sichtbarer Buchholz-Schwimmer, der auf kleinste Gasansammlungen reagiert –
das alles sind Lösungen, die ein frühes Eingreifen ermöglichen, bevor sich eine Störung zu einem Ausfall entwickelt.

Im Gegenzug für regelmäßige Inspektionen bietet der Konservator volle Transparenz:
Der Betreiber sieht, wie sich das Öl verhält, erkennt Verfärbungen oder Veränderungen,
und weiß, wann etwas vom Normalzustand abweicht.

Kurz gesagt:
Der hermetische Transformator steht für Wartungsfreiheit und Ruhe,
der Konservator-Transformator für Einblick, Kontrolle und Sicherheit.
Beide haben ihren Platz – der erste dort, wo Stabilität herrscht,
der zweite dort, wo das System atmen darf und überwacht werden muss.

Unterschiede in der Wartung von Transformatoren sind deutlich

Ein hermetischer Transformator benötigt nur eine jährliche Inspektion,
beschränkt auf das Auslesen der Betriebsparameter und die Überprüfung der Dichtheit.

Ein Transformator mit Konservator dagegen verlangt ein halbjährliches Ritual:
die Kontrolle der Farbe des Silikagels im Atemfilter, die Überprüfung des Ölstands,
die Reinigung des Gehäuses und gegebenenfalls das Nachfüllen des Mediums.

Dafür bietet er eine diagnostische Tiefe – man kann den Zustand des Geräts fast wie ein EKG lesen.

Zusammengefasst:
Der hermetische Öltransformator ist wie eine Quarzuhr – präzise, geschlossen, wartungsarm.
Der Transformator mit Konservator dagegen gleicht einem mechanischen Chronometer:
Er braucht Pflege und Aufmerksamkeit, gewährt dafür aber vollständigen Einblick in seinen Puls
und belohnt diese Sorgfalt mit längerer, berechenbarer Lebensdauer.

Beide Lösungen sind gut – jeweils in ihrer Umgebung.
Den ersten wählt man, wenn man Ruhe und Minimalismus sucht,
den zweiten, wenn man Kontrolle, Wissen und Einblick schätzt.

Denn in der Energietechnik wie im Leben gilt:
Es geht nicht immer darum, weniger zu tun,
sondern darum, genau zu wissen, was unter der Haube passiert.

Fazit

Nach dieser Reise durch Temperatur, Feuchtigkeit und Diagnostik ist die Schlussfolgerung einfach:
Es gibt keine absolut bessere oder schlechtere Bauweise –
es gibt nur die passende Wahl für den jeweiligen Kontext.

Ein hermetischer Transformator steht für Sauberkeit und minimale Wartung in stabiler Umgebung.
Ein Transformator mit Konservator bietet thermische Flexibilität, diagnostische Transparenz
und klassischen Gasschutz dort, wo die Elemente unberechenbar sind.

Der wahre Vorteil liegt in einer Entscheidung, die auf Daten, Lebenszyklusanalysen
und einer ehrlichen Diskussion über Risiken basiert.

Wenn Sie heute vor der Wahl stehen, stellen Sie sich drei Fragen:

1. Wie groß sind die Temperatur- und Feuchtigkeitsschwankungen am Einsatzort?

2. Wie stark und wie häufig ändert sich die Belastung?

3. Welche Diagnose- und Schutzstrategie wollen Sie für die nächsten Jahrzehnte verfolgen?

Diese Antworten weisen Ihnen den Weg präziser als jeder Werbeslogan.

Ein Denkanstoß zum Schluss

Was sichert häufiger den Seelenfrieden eines Investors?

Ein hermetischer Transformator, perfekt montiert in einem vorhersehbaren Klima?
Oder ein Konservator-System mit sorgfältiger Wartung,
das in rauer Umgebung zuverlässig atmet und reagiert?

Diese Frage führt meist schneller zur richtigen Entscheidung
als jede lange Liste technischer Argumente.

Zusammenarbeit mit Energeks

Seit vielen Jahren unterstützen wir Planer, Errichter und Netzbetreiber dabei, Transformatorlösungen zu wählen,
die wirklich zu den realen Betriebsbedingungen passen.
Wenn Sie Unterstützung bei der Auswahl benötigen, erstellen wir für Sie eine technisch fundierte Empfehlung
mit Risikobewertung über den gesamten Lebenszyklus hinweg.

Lernen Sie unser Angebot kennen und prüfen Sie die aktuelle Verfügbarkeit:

• Öltransformatoren EcoDesign Tier 2 – technische Parameter und Auslegung nach Umgebung und Lastprofil:
  Angebot Öltransformatoren Energeks

• Trockentransformatoren gemäß Ecodesign Tier 2, geeignet für Anlagen mit hohen Umweltanforderungen:
  Gießharztransformatoren Tier 2 Ecodesign

• Schnelle Lieferung ab Lager und fünf Jahre erweiterte Garantie für ausgewählte Modelle:
  Transformatoren ab Lager, 5 Jahre Garantie

• Möchten Sie regelmäßig praxisnahe Tipps, Einblicke und Fallstudien erhalten?
  Dann werden Sie Teil unserer Community auf LinkedIn – Energeks Profil

  Wir danken Ihnen für Ihr Vertrauen und die Möglichkeit,
  Ihr Partner bei Projekten zu sein, in denen Sicherheit, Zuverlässigkeit und Ingenieursverstand Hand in Hand gehen.

  Wenn Sie möchten, passen wir diesen Leitfaden an Ihre spezifischen Investitionsbedingungen an
  oder erstellen eine Abnahme-Checkliste für den gewählten Transformatorentyp.
  Wir sind für Sie da – mit Fachwissen, Weitblick und echter Partnerschaft.

  ---

  Referenzen:

• https://webstore.iec.ch/publication/2230 – IEC 60076-7: Loading guide for oil-immersed power transformers

• https://www.e-cigre.org/publications/detail/642-transformer-reliability-survey.html – CIGRE Technical Brochure 445: Transformer Reliability Survey

• https://ieeexplore.ieee.org/document/7442048 – IEEE Std C57.106-2015: Guide for Acceptance and Maintenance of Insulating Oil

Stellen Sie sich Folgendes vor: Sie haben ein wunderschönes Grundstück für Ihr zukünftiges Zuhause gekauft. Ruhe, Grün, Vogelgesang...

...und dann fällt Ihnen auf, dass gleich nebenan ein Hauptumspannwerk oder ein Mittelspannungsmast steht.

Ist das das Ende eines Traums oder eine Herausforderung, die Sie meistern können?

In diesem Artikel zeigen wir, wie nah man an einem Umspannwerk wohnen kann, wie Regeln und Realität in der EU aussehen und was Sicherheit im Kontext eines Wohnprojekts wirklich bedeutet.

Wir schreiben aus der Perspektive von Spezialisten für Transformatoren, Schaltanlagen und Energieinfrastruktur, denn bei Energeks sind wir überzeugt, dass Technologie und Menschen koexistieren können und dass funktionierende Systeme nicht nur aus Parametern bestehen, sondern auch aus Werten wie Transparenz, Verantwortung und Alltagskomfort.

Wenn Sie Investor, Projektentwickler, Planer oder jemand sind, der sein eigenes Haus plant, richtet sich dieser Artikel an Sie.

Nach der Lektüre wissen Sie, welche Abstände zu Umspannwerken und Freileitungen empfohlen oder vorgeschrieben sind, was Normen zu elektromagnetischen Feldern sagen, wie man reale Risiken von Mythen trennt und welche Werkzeuge Sie zur Prüfung Ihres Grundstücks nutzen können, zum Beispiel eine Karte der Hauptumspannwerke und eine Transformatorenkartenübersicht.

Agenda:

• Was ein Umspannwerk oder Hauptumspannwerk ist und warum der Standort wichtig ist

• Wie nah kann man an einem Umspannwerk wohnen? Regeln, Vorschriften und Realität

• Elektromagnetische Felder, Strahlung und ob ein Transformator gesundheitsschädlich ist. Fakten vs. Mythen

• Planung eines Wohnprojekts in der Nähe von Energieinfrastruktur. Tools, Tipps, Fallbeispiel

• Wie man mit einem Investor oder Nachbarn spricht, der den Trafo nebenan fürchtet. Bildung, Dialog, Werte

• Das Gleichgewicht zwischen Energiebedarf und Wohnkomfort

Lesezeit: etwa 12 Minuten

1. Was eine Transformatorenstation oder ein Hauptumspannwerk ist und warum der Standort wichtig ist

Auf den ersten Blick wirkt eine Transformatorenstation wie ein geheimnisvoller Betonquader hinter einem Zaun, der an heißen Tagen leise summt.

Hinter dieser unscheinbaren Fassade verbirgt sich jedoch eines der wichtigsten Elemente der modernen Zivilisation. Jeder Lichtschalter, jeder Kaffee, jeder Datenserver und jede Straßenbahnfahrt hängt von diesen stillen Hütern der Spannung ab.

Zu verstehen, was eine Transformatorenstation oder ein Hauptumspannwerk leistet, ist wie zu lernen, wie das Herz Blut durch den menschlichen Körper pumpt. Nur dass statt Blut Elektrizität alles am Leben hält.

1.1.Was genau eine Transformatorenstation ist

Eine Transformatorenstation ist ein Punkt im Netz, an dem die Spannung ihren Charakter ändert.

Elektrizität verlässt Kraftwerke mit hoher Spannung, um über lange Distanzen effizient transportiert zu werden.

Wenn sie eine Stadt oder ein Industriegebiet erreicht, muss sie gezähmt werden. Sie wird auf sichere Werte für die lokale Verteilung herabgesetzt. Genau das tut die Transformatorenstation. Sie übersetzt Hochspannung in eine Form, die Ihre Kaffeemaschine und Ihr Laptop verstehen.

Je nach Funktion kann eine Station:

Elektrizität von Mittelspannung auf Niederspannung herabsetzen für Wohn- und Bürogebäude,

Spannung heraufsetzen für den Ferntransport,

oder Energie einfach in verschiedene Netzabschnitte verteilen.

Denken Sie an ein Postzentrum für Elektronen. Es sortiert, leitet weiter und liefert Energie dorthin, wo sie benötigt wird, ohne dass etwas auf dem Weg verloren geht.

1.2.Was ein Hauptumspannwerk ist

Ein Hauptumspannwerk ist der große Bruder in der elektrischen Familie. Größer, komplexer und oft die Verbindung zwischen Übertragungsleitungen ab 110 kV und Mittelspannungsnetzen zwischen 10 und 30 kV.

Es ist die Brücke zwischen dem nationalen Übertragungsnetz und dem lokalen Verteilnetz.

Im Inneren finden Sie:

1. Leistungstransformatoren, jeder so groß wie ein Lkw und mit einem Gewicht von vielen Tonnen,

2. Hoch- und Mittelspannungsschaltanlagen,

3. Sammelschienen, die Ströme von mehreren tausend Ampere führen,

4. sowie Leittechnik, die bis hinunter zum einzelnen Leistungsschalter überwacht.

Es ist ein Orchester aus Kupfer, Stahl und Silizium, in dem Bruchteile von Sekunden zählen.

1.3.Warum der Standort wichtiger ist, als die meisten denken

Der Standort eines Umspannwerks wird nicht zufällig oder aus ästhetischen Gründen gewählt.

Er ist das Ergebnis eines ingenieurtechnischen Ausgleichs zwischen Sicherheit, Zuverlässigkeit und Praktikabilität.

Einige Schlüsselfaktoren erklären, warum die Position so sorgfältig gewählt wird:

1. Spannungs- und Leistungsniveaus. Je höher die Spannung, desto größer der erforderliche Sicherheitsbereich.

2. Kühlung und Belüftung. Transformatoren werden bei hoher Last warm. Stationen benötigen Raum für Luftzirkulation oder Ölkühlsysteme.

3. Wartungszugang. Techniker müssen die Ausrüstung mit Kränen, Fahrzeugen oder Prüfgeräten sicher erreichen.

4. Umweltaspekte. Geräuschpegel, elektromagnetische Felder und Brandschutzanforderungen definieren Mindestabstände zu Wohngebieten.

5. Netzeffizienz. Je näher das Umspannwerk an den Lastzentren liegt, desto geringer sind die Leitungsverluste.

Mit anderen Worten: Es geht nicht darum, das Umspannwerk zu verstecken, sondern es so zu platzieren, dass es seine Arbeit leise und ohne Störung erledigt. Ein guter Nachbar, kein lauter.

1.4. Warum Technik und Grundstückswahl mehr sind als Beton und Kabel

Elektrizität ist unsichtbar, aber die dahinterstehende Infrastruktur prägt unseren Alltag, oft unbemerkt. Bei der Wahl eines Grundstücks achten die meisten auf Aussicht, Sonneneinfall oder das nächstgelegene Café.

Nur wenige prüfen, wo das nächste Hauptumspannwerk steht.

Dabei kann dieser kleine Kasten am Horizont darüber entscheiden, ob Sie während einer sommerlichen Hitzewelle eine zuverlässige Stromversorgung haben.

Ein in Ingenieurskreisen bekanntes Geheimnis: Das wertvollste Land ist nicht immer das entlegenste.

Ein Grundstück, das scheinbar zu nah an einem Umspannwerk liegt, hat oft einen schnelleren und günstigeren Anschlusspunkt, niedrigere Anschlusskosten und weniger Spannungsabfälle.

Paradoxerweise kann das leise Summen hinter dem Zaun bedeuten, dass Sie stets eine stabile Spannung haben, während anderswo das Licht flackert.

Die Frage lautet daher nicht nur, wie weit Sie vom Umspannwerk entfernt sind, sondern wie gut das System entworfen, abgeschirmt und instandgehalten ist.

1.5. Wenn Infrastruktur und Alltag koexistieren lernen

In ganz Europa planen Stadtplaner zunehmend integrierte Umspannwerke. Kompakt, ästhetisch und nahezu unsichtbar.

In Deutschland und den Niederlanden werden Stationen häufig in Wohnblöcke integriert, mit grünen Fassaden umhüllt oder unter Parks platziert.

In Dänemark laufen Sie vielleicht über eines hinweg, ohne es zu bemerken.

Das moderne Umspannwerk ist kein Schandfleck mehr, sondern eine architektonische Aufgabe: Wie lässt sich das schlagende Herz der städtischen Stromversorgung organisch in ihren Rhythmus einfügen?

Das Ziel ist Koexistenz, nicht Trennung. Technologie muss die Landschaft nicht dominieren. Sie kann in ihr leben.

Ein Hauptumspannwerk in einer halbwüstenartigen Landschaft, das moderne Energieinfrastruktur für eine zuverlässige Stromverteilung, Sicherheit und Widerstandsfähigkeit unter extremen Bedingungen zeigt. Solche Anlagen demonstrieren, wie fortgeschrittene Netztechnik stabile und sichere Stromversorgung selbst in abgelegenen Regionen gewährleistet. Foto © Hector Espinoza via Unsplash

Im nächsten Abschnitt geht es darum, wie nah Sie tatsächlich an einem Umspannwerk wohnen können, was europäische Vorschriften empfehlen und warum gesunder Menschenverstand und gutes Engineering bei Elektrizität oft besser zusammenpassen als Angst und Gerüchte.

2. Wie nah kann man an einem Umspannwerk wohnen? Regeln, Vorschriften und Realität

Hier trifft Physik auf Baugenehmigung und das Internet auf Nervosität.

Fragen Sie zehn Leute, wie nah man an einer Transformatorenstation wohnen kann, und Sie erhalten zehn Antworten. Von fünf Metern ist in Ordnung bis nie weniger als 300.

Die Wahrheit liegt wie so oft im Detail. Irgendwo zwischen Normen, Geometrie und guter Ingenieurpraxis.

Schauen wir uns an, was diese Details im Alltag bedeuten.

2.1. Es gibt keine magische Zahl

Es gibt kein einzelnes europäisches Gesetz, das vorschreibt:

Sie müssen exakt X Meter von einem Umspannwerk entfernt wohnen.

Stattdessen existieren technische Normen, Brandschutzvorschriften sowie Umweltleitlinien zu Lärm und EMF. Alles abhängig von Anlagentyp, Spannungsebene und lokalem Kontext.

Zum Beispiel:

Ein kleiner Niederspannungsverteilerkiosk mit 0,4 kV, der ein paar Häuser speist, kann bereits in einem Abstand von 3 bis 5 Metern von einer Gebäudewand stehen, sofern er ordnungsgemäß eingehaust und belüftet ist.

Eine Mittelspannungsstation mit 10 bis 20 kV hält üblicherweise 10 bis 20 Meter Abstand zu Wohngebäuden ein, abhängig vom Isoliermedium, also trocken oder ölgekühlt, und vom Geräuschpegel.

Große Hauptumspannwerke ab 110 kV benötigen häufig 20 bis 50 Meter Freifläche, sowohl für die Kühlung als auch für die Sicherheit im Fall innerer Störlichtbögen.

Wer eine universelle sichere Entfernung zitiert, vereinfacht wahrscheinlich zu stark.

Elektrizität liest keine Blogs. Sie folgt magnetischen Flusslinien und thermischen Gradienten.

2.2. Was die Normen wirklich sagen

In der EU ist die Sicherheit rund um elektrische Anlagen durch ein Mosaik technischer Normen definiert.

Relevante Leitlinien finden Sie unter anderem in:

• EN 61936-1 für elektrische Anlagen mit einer Nennspannung über 1 kV AC. Legt Mindestabstände und Zugangsbereiche fest.

• EN 50522 zur Erdung von Anlagen und zur Begrenzung von Schrittspannungen in Umspannwerken.

• EN 60076 Reihe für Transformatorauslegung und Isolationskoordination.

• IEC 62271 für Schaltgeräte und Schaltanlagen.

Diese Dokumente lesen sich für Elektroingenieure wie Poesie. Zeile um Zeile mit Abständen, Radien und Widerständen. Alles darauf ausgelegt, dass selbst im schlimmsten Fall außerhalb des Zauns niemand zu Schaden kommt.

Typische Anforderungen umfassen:

• 2,8 Meter Mindestabstand zwischen einem Stationsraum und Wohnbereichen in einem gemeinsamen Gebäude.

• Feuerwiderstandsfähige Wände zwischen Transformatoren und angrenzenden Bereichen.

• 10 bis 15 Meter Abstand für freistehende ölgefüllte Transformatoren zu brennbaren Strukturen.

Auch wenn Bauämter den Mindestabstand zu Transformatoren nicht immer wörtlich nennen, prägen diese Zahlen still jede Entwurfsplanung.

2.3. Die Rolle elektromagnetischer Felder und warum man nicht in Panik geraten sollte

Viele öffentliche Sorgen rund um Umspannwerke betreffen weniger Brand oder Lärm, sondern elektromagnetische Felder.

Stellen wir klar. EMF von Umspannwerken nimmt mit der Entfernung sehr schnell ab.

Es ist wie die Wärme eines Lagerfeuers. In der Nähe stark, ein paar Meter weiter kaum noch spürbar.

Typische Magnetfeldwerte rund um eine Mittelspannungsstation:

0,5 bis 5 Mikrotesla am Zaun,

in 10 bis 20 Metern Entfernung unter 0,2 Mikrotesla.

Zum Vergleich:

Ein Haartrockner erzeugt 30 bis 70 Mikrotesla.

Ein Induktionskochfeld 50 bis 100.

Eine Pendlerzugfahrt bis zu 300.

Die europäischen Referenzwerte nach ICNIRP 2020 erlauben bis zu 100 Mikrotesla für die Allgemeinheit. Kurz gesagt. Ihre Küchengeräte setzen Sie stärkerem Magnetfeld aus als Ihr lokales Umspannwerk.

Und das leise Summen an Sommerabenden? Das ist keine Strahlung. Es ist Magnetostriktion. Winzige Vibrationen im Stahlkern des Transformators, der sich hundertmal pro Sekunde ausdehnt und zusammenzieht.

Der Klang ist harmlos und für viele Ingenieure sogar beruhigend. Der Puls eines gesunden Netzes.

2.4. Praktische Sicherheitsabstände in Europa

Auch ohne einheitliches Gesetz haben sich Entwurfsmuster herausgebildet:

Vereinigtes Königreich. Leitfäden empfehlen Umspannwerke etwa 25 bis 50 Meter von sensiblen Gebäuden wie Schulen oder Krankenhäusern entfernt, während kleinere Stationsgehäuse deutlich näher liegen können.

Deutschland. Die DIN VDE 0101 stützt sich auf risikobasierte Abstände, oft 10 bis 15 Meter für 20 kV Anlagen.

Frankreich. EDF gibt mindestens 7 Meter Abstand für MS Stationen vor, steigend auf 15 Meter bei ölgekühlten Typen.

Spanien und Italien. Typischerweise 10 bis 30 Meter, abhängig von Gelände und Zufahrten.

Nordische Länder. Kompakte städtische Stationen können sogar Wand an Wand mit Wohnbauten stehen, vorausgesetzt, es kommen Trockentransformatoren und akustische Abschirmungen zum Einsatz.

Mit anderen Worten. Die europäische Erfahrung zeigt, dass Kontext wichtiger ist als Entfernung. Entscheidend ist nicht, wie weit, sondern wie gut die Anlage entworfen, abgeschirmt und gewartet ist.

2.5. Der versteckte Vorteil der Nähe

Ein Paradox. Zu weit von einem Umspannwerk entfernt zu wohnen, kann ebenfalls problematisch sein. Je länger die Niederspannungsleitungen, desto höher die Verluste und desto instabiler die Spannung.

Ein nahegelegenes Umspannwerk bedeutet weniger Flackern, schnellere Störungsbehebung und höhere Zuverlässigkeit.

Wenn also jemand klagt, dass ein Trafo in der Nähe des Hauses steht, könnte die passende Antwort lauten:

Glückwunsch. Ihre Spannungsqualität ist wahrscheinlich hervorragend.

2.6.Das Fazit des gesunden Menschenverstands

Wenn Sie in 10 bis 30 Metern Entfernung zu einer kleinen oder mittleren Station wohnen und diese modern, eingehaust und durch Ihren Verteilnetzbetreiber VNB instandgehalten wird, besteht kein Grund zur Sorge.

Messungen an tausenden europäischen Standorten zeigen Expositionen deutlich unterhalb der Grenzwerte.

Im Zweifel fordern Sie Unterlagen an. Akustiktests, EMF Messungen oder die Betriebs- und Wartungsdokumentation O und M. Daten schlagen Spekulation.

Eine sichere Entfernung ist also nicht nur eine Zahl. Es ist eine Beziehung, die auf gutem Engineering und guter Kommunikation beruht.

Als Nächstes gehen wir tiefer in die Physik elektromagnetischer Felder. Was sie wirklich sind, was nicht und warum die Physik oft freundlicher ist als manche Onlineforen vermuten lassen.

3. Elektromagnetische Felder, Strahlung und ob ein Transformator gesundheitsschädlich ist. Fakten vs. Mythen

Hier begegnen sich Ingenieurwesen und menschliche Vorstellungskraft.

Der Begriff elektromagnetische Strahlung löst gern Alarm aus. Klingt nach Science Fiction.

In Wirklichkeit gehören die Felder rund um Transformatoren zu den vorhersehbarsten und am besten untersuchten Phänomenen der modernen Physik.

Sie sind auch ein Beispiel dafür, wie leicht Unsichtbares missverstanden wird, gerade weil es unsichtbar ist.

3.1.Um welche Feldart geht es überhaupt?

Jeder Transformator erzeugt ein elektromagnetisches Feld.

Das ist weder gefährlich noch mysteriös noch radioaktiv. Es ist ein ganz natürlicher Begleiteffekt von Wechselstrom.

Elektrische Felder entstehen durch Spannung. Magnetische Felder durch Strom. Zusammen bilden sie ein EMF, das mit 50 Hertz schwingt. Dieselbe sanfte Frequenz, die Ihren Wasserkocher antreibt.

Das Feld nimmt mit der Entfernung extrem schnell ab. In einem Meter Abstand von einem Mittelspannungstransformator sinkt es um etwa 90 Prozent. In fünf Metern ist es kaum noch messbar. Die Kurve fällt schneller ab als der Duft von frisch gebrühtem Kaffee bei geöffnetem Fenster.

3.2 Was Messungen tatsächlich zeigen

Europaweit haben zahlreiche Studien und Monitoringprogramme EMF in der Nähe von Umspannwerken gemessen. Die Zahlen sind nüchtern konsistent:

Typisches Magnetfeld am Zaun: 0,5 bis 5 Mikrotesla.

In zehn Metern Entfernung: unter 0,3 Mikrotesla.

In zwanzig Metern: oft nicht mehr vom Hintergrund unterscheidbar.

Vergleich mit Alltagsgeräten (nochmal):

Haartrockner: 30 bis 70 Mikrotesla.

Staubsauger: 20 bis 200 Mikrotesla.

Induktionskochfeld: bis zu 100 Mikrotesla.

Zugfahrt: mehrere hundert Mikrotesla.

Der europäische Referenzgrenzwert für die Öffentlichkeit liegt bei 100 Mikrotesla. Mit anderen Worten. Die unsichtbare Aura Ihres Mixers ist stärker als die um den Transformator in der Nachbarschaft.

3.3. Warum wir uns trotzdem sorgen

Das menschliche Gehirn fürchtet, was es nicht sehen kann.

Das Summen, der Zaun, das Warnschild. All diese visuellen Signale suggerieren Gefahr.

Doch das Summen ist nichts anderes als Magnetostriktion, das Vibrieren von Blechpaketen, die sich mit dem wechselnden Fluss hundertmal pro Sekunde ausdehnen und zusammenziehen.

Ingenieure kennen diesen Klang gut. Er ist der Herzschlag des Netzes. Eine stetige 100 Hertz Bestätigung, dass die Energie fließt.

Menschen hören aber Strahlung und denken an Röntgen.

Klarstellung. Die Felder rund um Umspannwerke sind nichtionisierend. Sie können keine chemischen Bindungen aufbrechen, keine DNA schädigen und nichts zum Leuchten bringen. Eher ein Pendel als ein Laser.

3.4. Was die Wissenschaft tatsächlich sagt

Die Weltgesundheitsorganisation WHO, die Internationale Kommission für den Schutz vor nichtionisierender Strahlung ICNIRP und zahlreiche nationale Behörden haben hunderte Studien geprüft.

Ihr Fazit ist so konsistent wie das Ohmsche Gesetz:

Bei Expositionsniveaus, wie sie in der Nähe von Leitungen und Umspannwerken auftreten, gibt es keine bestätigten Gesundheitswirkungen.

Es existieren vereinzelte epidemiologische Korrelationen, etwa leichte statistische Zusammenhänge zwischen langfristiger Exposition über 0,3 Mikrotesla und bestimmten kindlichen Erkrankungen, doch Korrelation ist keine Kausalität.

Berücksichtigt man Störfaktoren wie Bebauungsdichte oder sozioökonomischen Status, verschwindet der Effekt.

Darum behalten die europäischen Gesundheitsbehörden den gleichen Kurs bei. ICNIRP Grenzwerte einhalten, Anlagen überwachen und konservativ auslegen.

3.5. Die stille Wahrheit über Lärm

Wenn es rund um Umspannwerke Unbehagen gibt, ist es meist akustisch, nicht elektromagnetisch.

Das Summen liegt typischerweise zwischen 35 und 45 Dezibel. Vergleichbar mit einem leisen Kühlschrank.

Nachts, wenn alles andere still ist, kann es lauter wirken, einfach weil der Kontrast die Wahrnehmung schärft.

Moderne Konzepte nutzen akustische Dämmung, Schwingungsentkopplung und Trockentransformatoren mit Epoxidharz statt Öl.

In vielen neuen europäischen Wohnprojekten merken die Bewohner nicht einmal, dass unter dem Hof eine Station liegt.

3.6. Humor, Kontext und menschlicher Maßstab

Ingenieure witzeln bisweilen, dass man neben einem Transformator weniger Magnetfeld abbekommt als neben der Katze, sofern diese auf einer beheizten Decke liegt.

Ein Scherz, der etwas Wahres enthält. Kontext zählt.

Angst gedeiht im Abstrakten.

Sobald Zahlen, Vergleiche und reale Messungen auf dem Tisch liegen, wird klar, dass die Kiste hinter dem Zaun eine der sichersten technischen Anlagen der modernen Infrastruktur ist.

3.7. Das Fazit

Elektromagnetische Felder um Transformatoren sind keine Gesundheitsgefahr. Sie sind messbar, reguliert und tief verstanden.

Statt zu fragen, ob es gefährlich ist, lohnt die Frage, ob es korrekt geplant und instandgehalten ist.

Und hier kommen Normen, verantwortungsvolle Betreiber und transparente Dokumentation, also die Betriebs- und Wartungsdokumentation O und M, ins Spiel.

Als Nächstes wechseln wir von der Theorie in die Praxis. Wie man in der Nähe bestehender Energieinfrastruktur plant, welche Werkzeuge helfen und wie Bewusstsein zu Gelassenheit wird.

Zu diesem Thema könnte Sie auch unser Artikel interessieren:

Eine seltsame Erfahrung unter Freileitungsmasten. Ein Kindheitsrätsel erklärt

4. Planung eines Wohnprojekts in der Nähe von Energieinfrastruktur. Tools, Einblicke und Fallbeispiele

Ein Haus oder Quartier neben einer Transformatorenstation zu bauen, ist kein Automatismus für rote Karten. Es ist eine Frage von Bewusstsein, Sorgfalt und gutem Dialog mit dem Netz. Einige der am besten geplanten Viertel Europas leben friedlich mit Umspannwerken in Wurfweite.

Der Schlüssel liegt in Planung, nicht in Panik.

4.1. Die erste Regel der Standortwahl. Kennen Sie Ihr Netz

Vor dem Grundstückskauf prüfen Sie Boden, Widmung und Wasserversorgung.

Gleiches gilt für Elektrizität. Das unsichtbare Netz unter Ihren Füßen ist das Nervensystem des modernen Lebens. Es lohnt sich zu wissen, wo seine Knotenpunkte liegen.

Glücklicherweise müssen Sie nicht mehr mit Helm und Voltmeter umherwandern.

In vielen Ländern gibt es offene GIS Daten zu Standorten von Hauptumspannwerken, Mittelspannungsleitungen und Verteiltransformatoren.

In Polen erscheinen diese zum Beispiel in Berichten wie dem Umweltbericht. Anderswo in Europa finden sich ähnliche Dienste auf Planungsportalen oder direkt beim Verteilnetzbetreiber.

Mit wenigen Klicks sehen Sie:

Die Entfernung vom Grundstück zum nächsten Umspannwerk oder zur Freileitung,

die Spannungsebene des nahegelegenen Netzes,

ob Ihr Grundstück bereits an die Niederspannungsverteilung angeschlossen werden kann,

und welche Genehmigungen oder Dienstbarkeiten für den Anschluss nötig sind.

Hier ersetzen Daten die Raterei und vermeiden viele teure Fehler.

4.2. Abstand als Entwurfsparameter, nicht als Angstmetrik

Die Frage Wie weit vom Trafo sollte ich bauen sollte eher lauten: Was sollte ich bauen, wenn der Trafo da ist?

Wenn Sie die Station als Teil des Entwurfsumfelds und nicht als Hindernis betrachten, können Sie Grundriss, Freiraumgestaltung und Architektur so ausrichten, dass visuelle und akustische Effekte minimiert werden.

Beispiele aus europäischen Projekten:

Akustische Abschirmung durch Erdwall, dekorative Mauern oder grüne Lärmschutzwände.

Kluge Orientierung, indem Garagen oder Nebenräume zur Stationsseite hin platziert werden.

Abstandsoptimierung. Schon 10 bis 15 Meter Raum und eine geeignete Einfriedung können psychologisch und akustisch viel bewirken.

Geteilte Infrastruktur. In Gewerbegebieten steht die Station teils auf Gemeinschaftsfläche und versorgt mehrere Nutzer effizient.

Mit anderen Worten. Abstand ist keine Mauer, sondern eine Variable. Eine von vielen in einer ausgewogenen Entwurfsgleichung.

4.3. Fordern Sie die richtigen Unterlagen an

Professionelle Investoren verlassen sich nicht auf Annahmen. Vor Bindung oder Planfinalisierung verlangen Sie vom VNB oder Eigentümer:

Betriebs- und Wartungsdokumentation O und M mit Wartungsplänen, Sicherheitszonen und Gerätedaten,

Akustik- und EMF Messberichte, also reale Werte statt Vermutungen,

Brandschutz- und Bauzulas­sungen, die die Einhaltung des Baurechts zeigen,

Bestätigung der Anschlusskapazität, um sicherzugehen, dass die Station Ihr Vorhaben speisen kann.

Gute Dokumentation ist wie gute Verdrahtung.

Sie hält alles verbunden und verhindert unnötige Funken.

4.4. Dialog mit dem Betreiber

Der VNB ist nicht Ihr Gegenspieler. Sein Auftrag ist Zuverlässigkeit, nicht Geheimniskrämerei.

Die meisten Betreiber begrüßen frühzeitigen Kontakt, weil sich dadurch Erweiterungen und Modernisierungen koordinieren lassen.

In einem kurzen Gespräch klären sich große Fragen:

Ist eine Modernisierung der Station geplant?

Kann der Trafo gegen einen leiseren oder einen Trockentransformator getauscht werden?

Ergibt ein gemeinsamer Zufahrtsweg oder ein Zaunkorridor Sinn?

Manchmal bewirken kleine Anpassungen sehr viel. Türorientierung ändern, Begrünung ergänzen, Zaunlinie verschieben. Der Unterschied zwischen Unbehagen und Harmonie.

4.5. Wenn Architektur auf Energie trifft

Eine der inspirierendsten Tendenzen in Europa ist die architektonische Integration von Umspannwerken.

Städte wie Kopenhagen, Berlin und Wien machen diese technischen Orte zu Gestaltungselementen.

Grüne Fassaden, Wandkunst, sogar Sitzflächen auf Dächern von Transformatorengebäuden.

Diese Projekte zeigen, dass Infrastruktur nicht versteckt werden muss. Sie kann koexistieren und dem Quartier sogar Charakter geben.

Moderne Stationen sind leiser, sauberer und kompakter denn je.

Mit Transformatoren nach Ecodesign Tier 2 und geräuscharmen Lüftungssystemen kann ihre Präsenz nahezu unmerklich sein.

4.6. Eine praktische Mini Checkliste für Hauseigentümer

Wenn Sie bereits in der Nähe einer Station wohnen oder dies planen, hier eine kleine

Plausibilitätsprüfung:

1. Offizielle Karte prüfen. Station lokalisieren und den Typ notieren, also Nieder, Mittel oder Hochspannung.

2. Sichtprüfung. Moderne Einheiten sind eingehaust, geerdet und korrekt eingezäunt. Rost und offene Türen sind Warnzeichen.

3. Messungen anfordern, wenn Sie unsicher sind. EMF oder Schall.

4. Begrünung. Bäume und Sträucher dämpfen Schall und mildern die Optik.

5. Kommunikation. Wissen, wer Ihre VNB Ansprechperson ist. Diese ist Ihr erster Kontakt, wenn sich etwas ändert.

Perspektive. Nähe bedeutet oft bessere Spannungsqualität und höhere Versorgungssicherheit.

4.7. Eine Geschichte von zwei Grundstücken

Stellen Sie sich zwei Investoren vor:

Grundstück A. Der Käufer lehnt ab, weil 30 Meter entfernt eine kleine Station steht.

Grundstück B. Der Käufer prüft die Daten, stellt vernachlässigbare EMF Werte und sehr gute Anschlusskapazität fest und verhandelt einen niedrigeren Preis wegen des vermeintlichen Risikos.

Ein Jahr später verfügt Grundstück B über stabile Versorgung, schnelle EV Ladung und eine gut laufende Solaranlage.

Grundstück A wartet noch auf Netzfreigabe.

Wissen ist wie immer die beste Isolation.

Ein Hauptumspannwerk in der Nähe von Wohngebäuden, das zeigt, wie moderne elektrische Infrastruktur sicher in urbane Räume integriert wird. Ausgestattet mit Schalldämmung, Brandschutz und elektromagnetischer Abschirmung sorgen diese Stationen für zuverlässige Energieverteilung und erhalten zugleich Nachbarschaftskomfort und ökologisches Gleichgewicht. Foto © Maxim Tolchinskiy via Unsplash

Als Nächstes werfen wir einen Blick auf die soziale Dimension. Wie spricht man mit Investoren, Nachbarn oder Gemeinschaften, die den Trafo hinter dem Zaun fürchten, und wie können Bildung und Empathie Misstrauen in Vertrauen verwandeln?

5. Wie man mit einem Investor oder Nachbarn spricht, der den Transformator nebenan fürchtet. Bildung, Empathie und die Kunst des Erklärens

Niemand verliebt sich auf den ersten Blick in einen Transformator.

Er summt, trägt Warnzeichen und steht hinter einem Zaun mit ernst aussehender Technik.

Die Furcht ist nachvollziehbar. Menschen sind instinktiv vorsichtig gegenüber Dingen, die sie nicht verstehen.

Das schöne Paradox. Wenn man erklärt, wie ein Transformator wirklich funktioniert, wandelt sich Angst oft in Faszination. Bildung ist die beste Form der Erdung. Für Köpfe ebenso wie für Stromkreise.

5.1. Auch Angst hat eine Frequenz

Psychologisch funktioniert die Angst vor dem Unbekannten wie eine stehende Welle.

Ohne Information schaukelt sie sich auf, bis Resonanz entsteht. Das Gegenmittel ist eine neue Frequenz: Fakten.

Wenn ein Nachbar sagt, der Trafo verursache Kopfschmerzen, geht es selten um Spannung.

Es geht um Unsicherheit.

Viele sehen keinen Unterschied zwischen Leistungstransformator und Mobilfunkmast oder zwischen elektromagnetischen Feldern und Strahlung.

Beginnen Sie also dort, wo die Menschen stehen, nicht dort, wo Sie sie gern hätten.

Übersetzen Sie Technik in menschliche Bilder:

Spannung ist keine Strahlung. Sie ist wie Wasserdruck. Sie treibt den Strom durch das System, tritt aber nicht in die Luft aus.

Magnetfelder sind kein Gift. Es sind unsichtbare Schleifen, die mit der Distanz rasch abklingen, ähnlich dem Feld eines Kühlschrankmagneten.

Das Summen bedeutet, dass alles funktioniert. Stille wäre ein schlechtes Zeichen, wie ein Herz, das plötzlich aufhört zu schlagen.

Sprechen Sie in Metaphern statt in Megavolt. Angst schmilzt dann oft schneller als Eis auf einem warmen Transformatorenkessel.

5.2. Das Empathieprotokoll

Empathie heißt nicht, Fehlinformationen zu bestätigen.

Es heißt, zuerst zuzuhören und dann die Wahrnehmung zu kalibrieren.

Ein erprobtes Vorgehen von Ingenieuren und Energieberatern:

Sorge anerkennen. Ich verstehe, warum Sie das Geräusch beunruhigt.

Verifizierte Daten teilen. Die Messungen zeigen Werte unterhalb dessen, was Ihr Haartrockner erzeugt.

Transparenz anbieten. Möchten Sie den Wartungsbericht sehen? Er ist öffentlich.

Vorteile aufzeigen. Weil die Station in der Nähe ist, verlieren Sie bei Stürmen seltener den Strom.

Ruhig bleiben. Energie folgt der Aufmerksamkeit. Panik nährt Panik, Gelassenheit stabilisiert.

Das wirkt weit besser als ein abwinkendes Machen Sie sich keine Sorgen.

Es ist der Unterschied zwischen Schalter umlegen und Stromkreis herstellen.

5.3. Warum Ingenieure gute Erzähler sind

Die meisten Ingenieure sehen sich nicht als Kommunikatoren.

Doch jedes Mal, wenn sie erklären, warum ein System funktioniert, erzählen sie eine Geschichte. Eine Geschichte über Zuverlässigkeit, unsichtbare Arbeit und die stille Eleganz des Entwurfs.

Transformatoren sind die unterschätzten Helden der Zivilisation.

Sie ermöglichen eine atemberaubend effiziente Betriebsweise der Netze Europas. 99,5 Prozent der erzeugten Elektrizität erreichen die Verbraucher.

Ohne sie gäbe es keine EV Ladung, keine Kühlung, kein WLAN, keine MRT.

Eine gut erzählte Geschichte erinnert daran, dass das Summen hinter dem Zaun keine Bedrohung ist, sondern ein Zeichen dafür, dass die Lichter der Stadt anbleiben.

Wenn Ingenieure warmherzig statt jargonlastig sprechen, werden sie Botschafter des Vertrauens. Und dieses Vertrauen ist die erneuerbarste Energiequelle von allen.

5.4. Fallbeispiel. Der Zaun, der verschwand

In einer kleinen deutschen Stadt protestierten Anwohner gegen eine neue 20 kV Station neben ihrem Gemeinschaftsgarten.

Die Beschwerden waren klassisch. Lärm, Strahlung, Immobilienwert.

Die Ingenieure wiesen das nicht ab.

Sie luden zur Besichtigung ein, erklärten die Funktion jedes Aggregats, demonstrierten Live Messungen des Magnetfelds und sagten eine Bepflanzung mit heimischen Bäumen zu.

Sechs Monate später baten dieselben Anwohner, den Zaun niedriger zu setzen, damit die Wildblumen rund um die Station frei wachsen konnten.

Bildung hatte Angst in Fürsorge verwandelt.

5.5.Aus Not in my backyard wird unser Hinterhof

Die moderne Stadtplanung verabschiedet sich vom Verstecken technischer Anlagen. Stattdessen setzt sie auf Integration. Transparentes Design, Beteiligung und optische Harmonie machen technische Standorte zu einem Teil des städtischen Lebens.

Wenn Menschen verstehen, wie etwas funktioniert, hören sie auf zu kämpfen und beginnen, es zu schützen.

Es ist nicht mehr der Transformator hinter meinem Haus, sondern unser lokaler Energiehub.

Ermächtigung im wörtlichen Sinn beginnt mit offen geteiltem Wissen.

Als Nächstes kehren wir zum großen Bild zurück. Wie ein Gleichgewicht zwischen Wohnkomfort und den Bedürfnissen eines sich wandelnden Stromsystems aussieht und warum die Zukunft des Lebens mit Energieinfrastruktur leiser, grüner und klüger sein könnte, als wir dachten.

6. Das Gleichgewicht zwischen Energiebedarf und Wohnkomfort

Jede Zivilisation stellt sich dieselbe Frage. Wie versorgen wir unser Leben mit Energie, ohne unsere Umgebung zu überfordern?

Die Antwort besteht nicht darin, Transformatoren weiter weg zu verstecken, sondern darin, Systeme und Beziehungen zu entwerfen, die im Einklang funktionieren.

Im 21. Jahrhundert ist Elektrizität nicht nur ein Versorgungsprodukt, sondern kulturelle Infrastruktur.

Sie prägt, wie wir wohnen, bauen, reisen und denken.

Und das leise Umspannwerk am Rand des Viertels ist der Ort, an dem all diese Ströme zusammenlaufen, im wörtlichen wie im übertragenen Sinne.

6.1. Mit Infrastruktur leben, nicht gegen sie

Früher wurden technische Anlagen aus dem Blickfeld verbannt. Aus den Augen, aus dem Sinn.

Mit der Modernisierung der Netze lernen Städte eine neue Form der Koexistenz.

In Paris verbergen sich Mittelspannungsstationen unter Gemeinschaftsgärten.

In Amsterdam werden Transformatorengehäuse zu urbaner Kunst.

In Stockholm teilen sich Batteriespeicher Dächer mit Solaranlagen und Spielplätzen.

Diese Beispiele stehen für einen Mentalitätswechsel, weg von Isolation, hin zu Integration.

Das Netz ist kein Eindringling. Es kann Teil des lebendigen Gewebes unserer Umgebung sein.

Gut entworfene Energiesysteme machen Viertel widerstandsfähiger, nicht weniger schön.

Das Summen eines Transformators ist ein Flüstern der Stabilität, keine Bedrohung.

6.2. Wenn Komfort auf Gewissen trifft

Meist definieren wir Wohnkomfort als Ruhe, Raum und Sicherheit. Es gibt jedoch eine weitere Dimension. Das gute Gewissen.

Zu wissen, dass Ihr Strom effizient fließt, dass das örtliche Umspannwerk Verluste reduziert und dass dank erneuerbarer Integration das Licht anbleibt. Auch das ist Komfort.

Ein nahegelegenes Hauptumspannwerk versorgt nicht nur Ihr Haus. Es verbindet Sie mit einem gemeinsamen Ökosystem, das Krankenhäuser, Schulen und Ladepunkte am Laufen hält.

Die Bequemlichkeit des modernen Lebens. Vom Laden des Autos bis zum Heizen. Hängt an diesen stillen, zuverlässigen Verbündeten. Die Herausforderung ist nicht ihre Präsenz, sondern unsere Wahrnehmung.

6.3. Zukunftsfähige Energie, zukunftsfähige Nachbarschaften

Die Energielandschaft Europas verändert sich rasant.

Photovoltaik, Windparks, EV Ladepunkte und Energiespeicher basieren auf einer gemeinsamen Voraussetzung. Moderne, flexible Transformatoren, die bidirektionale Flüsse und variable Lasten beherrschen.

Die Stationen von morgen werden leiser, intelligenter und vernetzter.

Sie kommunizieren in Echtzeit mit dem Netz, balancieren Energie automatisch zwischen Häusern, Speichern und Dächern mit PV.

Manche werden zu architektonischen Landmarken, die die Öffentlichkeit über die unsichtbaren Systeme aufklären, die unser Leben tragen.

Das ist keine Utopie. Es geschieht bereits.

Neue Transformatoren nach Ecodesign Tier 2 reduzieren Verluste um bis zu 30 Prozent.

Modulare Stationen verkleinern den Flächenbedarf. Hybride Konzepte vereinen Speicherung und Steuerung in einer kompakten Einheit.

Die Evolution der Infrastruktur spiegelt unsere gesellschaftliche Entwicklung. Hin zu Effizienz, Transparenz und geteilter Verantwortung.

6.4. Von Angst zu Dankbarkeit

Am Ende ist die Geschichte vom Trafo nebenan eine Frage der Perspektive.

Sie beginnt mit Unbehagen. Warum steht das da?

Und endet mit Wertschätzung. Gut, dass es da ist.

Jedes Summen trägt den Nachhall menschlicher Arbeit. Ingenieure, die Abstände berechnet haben, Elektriker, die Erdungen geprüft haben, Planer, die Gehäuse gestaltet haben, Betreiber, die bei Sturm die Lichter anlassen.

Hinter dem Zaun steht keine Bedrohung, sondern ein Versprechen. Sicherheit, Zuverlässigkeit und Fortschritt.

6.5. Der Schlussstrom

Sorgfältig gebaute Technik widerspricht dem Wohnkomfort nicht. Sie ermöglicht ihn.

Ein gut platziertes, gut entworfenes Umspannwerk mindert den Wert eines Hauses nicht. Es schützt ihn. Vor Blackouts, Ineffizienz und Abhängigkeit.

Wenn Sie also die stille Struktur in der Ferne summen hören, denken Sie daran. Sie ist kein Fremder.

Sie ist Teil desselben Systems, das Ihre Morgen, Ihre Arbeit und Ihre Träume mit Energie versorgt.

Vielleicht brauchen wir keine elektrische, sondern eine Wahrnehmungstransformation. Energie nicht als Lärm zu sehen, sondern als Verbindung.

Relationships Energy

Logik, Präzision und die Poesie des Ingenieurwesens. Das hält die Welt am Leuchten. Jeder Transformator ist ein Übersetzer zwischen Maßstäben, eine Brücke zwischen Physik und Alltag.

Energie ist nicht nur ein Strom in Leitern. Sie ist ein Strom aus Vertrauen, Zusammenarbeit und Dankbarkeit.

Bei Energeks sind wir spezialisiert auf Mittelspannungstransformatoren, Tier 2 Ölisoliertransformatoren sowie Tier 2 Gießharztransformatoren, Hauptumspannwerke, Schaltanlagen und Energiespeichersysteme. Alles entwickelt nach den neuesten europäischen Standards und den Realitäten moderner Netze.

Unser Ziel ist einfach. Systeme zu schaffen, die wirklich funktionieren. Für Menschen, für Städte, für den Planeten.

Wenn Sie investieren, Infrastruktur planen oder das Netz besser verstehen möchten, sehen Sie sich unser Portfolio an Mittelspannungstransformatoren an, prüfen Sie auch sofort verfügbare Einheiten oder vernetzen Sie sich mit uns auf LinkedIn Energeks.

Dort teilen wir Einblicke, Praxiserfahrungen und einen Blick in die Zukunft der Energie. Gebaut nicht auf Angst, sondern auf Partnerschaft.

Denn Technologie ist nur so stark wie die Menschen, die sie verstehen. Und Verstehen ist am Ende die reinste Form von Energie.

Quellen:

https://electrical-engineering-portal.com

https://ieeexplore.ieee.org

https://www.sciencedirect.com/

Ein Transformator ohne die richtige Wicklungsschaltung funktioniert ein bisschen wie eine Fußballmannschaft ohne Aufstellung – alle rennen, aber statt eines Spiels herrscht Chaos.

Man kann die besten Spieler haben (also Kupfer und Stahl höchster Qualität), aber wenn man sie falsch aufstellt, führt das nicht zum Sieg, sondern zu Atemnot und Frustration.

Gerade die Wahl der Schaltung entscheidet darüber, ob sich die Spannung gleichmäßig verteilt, ob die Anlage unsymmetrische Lasten aushält, wie das Netz mit hartnäckigen Oberschwingungen umgeht und ob der Neutralpunkt stabil bleibt – oder ob er „schwimmt“ wie ein Korken auf dem Wasser.

In der Praxis bedeutet das den Unterschied zwischen einer Installation, die wie eine Schweizer Uhr tickt, und einer, die brummt und nervt wie ein Wecker vom Flohmarkt.

Und die Konsequenzen? Sehr real. Eine falsch gewählte Wicklungsschaltung kann dazu führen, dass der Netzbetreiber den Anschluss ablehnt, dass Schutzgeräte schon bei Kleinigkeiten auslösen oder dass Energieverluste unbemerkt Ihr Budget auffressen.

Kein Wunder also, dass Fragen nach dem Unterschied zwischen Stern- und Dreieckschaltung oder danach, warum so oft ein Delta-Stern-Transformator eingesetzt wird, unter Planern ebenso häufig sind wie der Kaffee auf der Baustelle.

Dieser Text richtet sich an EPC-Auftragnehmer, Industrieingenieure, Netzplaner, OZE-Entwickler sowie an alle, die sich schon einmal gefragt haben:

„Welche Wicklungsschaltung wird bei einem 100-kVA-Transformator verwendet?“

Wenn Sie Antworten auf Fragen wie den Unterschied zwischen Stern und Dreieck beim Transformator, den Sinn eines Delta-Stern-Transformators oder die Bedeutung von Kürzeln wie Dyn11 oder Yzn5 suchen – hier finden Sie klare und praxisnahe Erklärungen.

Agenda des Artikels:

• Wie liest man die Symbole auf dem Typenschild: Y, D, Z, n und die Uhrzahlen.

• Beispiele und Praxis: Dyn11 vs. Dyn5 – Kompatibilität, Parallelschaltung, europäische Realität.

• Yzn für 25–250 kVA: warum „kleine Giganten“ den Zigzag auf der NS-Seite bevorzugen.

• Zigzag als „versteckte Säule des Netzes“: Neutralpunkterzeugung, Dämpfung von Triplen, Betriebsdaten.

• 100 kVA auf dem Land und in der Stadt: Auswahl-Szenarien und Zahlen, die wirklich zählen.

• Mythen und Halbwahrheiten: Erdung des Deltas, Fallen der Yy-Schaltung, Dyn11 ≠ einziger EU-Standard.

• 2025/2026 – OZE und Elektromobilität: Wechselrichter, Ladehubs und der Trend zu Hybridtransformatoren.

• Was wir für Sie tun können: Angebot, Tier-2-Ecodesign-Standard, Kontakt und Community.

⏱ Lesezeit: ca. 14 Minuten.

Wie liest man die Symbole auf dem Typenschild?

Das erste Treffen mit dem Typenschild eines Transformators erinnert oft an den Eintritt in eine fremde Welt: ein paar Buchstaben, ein paar Ziffern – alles sieht aus wie ein Code aus dem Notizbuch eines Kryptologen.

Man sieht „Dyn11“, „Yzn5“ oder „Dyn5“ und fragt sich: Ist das die Kombination für einen Tresor oder die Teilenummer eines Ersatzteils?

In Wirklichkeit steckt hinter diesen drei Zeichen eine ganze Geschichte darüber, wie der Transformator mit Ihrem Netz zusammenarbeitet.

Jeder Buchstabe spielt eine Rolle im Theater der Energie:

• „Y“ – Stern (Star): Die Wicklungen sind in einem gemeinsamen Neutralpunkt verbunden. Dadurch „sieht“ jede Wicklung nur die Phasenspannung – das senkt die Isolationsanforderungen und damit die Kosten.

• „D“ – Delta (Dreieck): Eine geschlossene Schleife, deren größte Stärke die Unempfindlichkeit gegenüber Unsymmetrien und die Fähigkeit ist, die Phasen miteinander ins Gleichgewicht zu bringen.

• „Z“ – Zigzag: Klingt exotisch, ist aber ein Meister im Beseitigen von Oberschwingungen und im Stabilisieren des Neutralpunkts – besonders wichtig in Zeiten, in denen Elektronik jede Menge Störungen ins Netz wirft.

• Kleines „n“: Signalisiert, dass der Neutralpunkt nicht im Kessel verborgen bleibt, sondern nach außen geführt wird – bereit für den Anschluss.

Und schließlich das spannendste Element der Kombination:

• Die Uhrzahl – etwa 0, 5 oder 11. Das sind keine Besprechungszeiten, sondern Phasenverschiebungen – jeweils in Schritten von 30°.

Beispiel Dyn11

Das ist kein Zufallscode, sondern eine präzise Bedienungsanleitung für das Verhalten des Transformators:

• D: Die Hochspannungswicklung (HS) ist im Dreieck geschaltet. Damit gewinnt das Mittelspannungsnetz Stabilität und Schutz vor Oberschwingungen dritter Ordnung.

• y: Die Niederspannungswicklung (NS) ist im Stern geschaltet. Dadurch kann ein Neutralpunkt herausgeführt werden, was den Anschluss von ein- und dreiphasigen Verbrauchern ermöglicht.

• n: Der Neutralpunkt ist tatsächlich nach außen geführt – er bleibt nicht im Gehäuse verborgen, sondern wartet auf den N- oder PEN-Leiter.

• 11: Die Uhrzahl. Sie zeigt an, dass die Niederspannungswicklung um 30° gegenüber der Hochspannung verzögert ist. Dieses Setting gilt in Europa als Standard, weil es die Synchronisierung erleichtert und eine problemlose Parallelschaltung mehrerer Einheiten ermöglicht.

Dyn11 ist also der klassische Verteiltransformator: Dreieck auf der Mittelspannungsseite (für Stabilität und Ordnung bei den Oberschwingungen), Stern auf der Niederspannungsseite (für den verfügbaren Neutralpunkt) und eine Phasenverschiebung, die die Netzkompatibilität sicherstellt.

Darum tragen ein großer Teil der MS/NS-Transformatoren in Europa, insbesondere ab 250 kVA aufwärts, heute genau diese Bezeichnung.Aber was genau bedeutet „Neutralpunkt herausführen“?

Wenn man sagt, der Transformator „ermöglicht das Herausführen des Neutralpunkts“, dann geht es um den physischen Punkt, an dem sich die Enden der Wicklungen in einer Sternschaltung (Y) treffen.

In der Sternschaltung hat jede der drei Phasenleitungen (L1, L2, L3) ihre Wicklung. Ein Ende jeder Wicklung läuft in einen gemeinsamen Punkt – das ist der Neutralpunkt.

• Lässt man diesen Punkt im Transformator „geschlossen“, gibt es keinen N-Leiter nach außen.

• Führt man ihn nach außen, steht ein Neutralleiter (N) für das Niederspannungsnetz zur Verfügung.

Warum ist das wichtig?

Weil der Neutralleiter (N):

• die Versorgung von einphasigen Verbrauchern (z. B. Haushaltsinstallationen 230 V) ermöglicht,

• die Phasenspannungen gegen Erde stabilisiert,

• die Bildung von Netzsystemen wie TN-S, TN-C-S oder TT gemäß den Anforderungen des Netzbetreibers (DSO) zulässt.

Kurz gesagt:
„Neutralpunkt herausführen“ = der Transformator stellt den gemeinsamen Sternpunkt zur Verfügung, der im Niederspannungsnetz zum Neutralleiter wird.

Beispiel Dyn5

Auch hier handelt es sich nicht um eine zufällige Kombination von Buchstaben und Zahlen, sondern um eine präzise Information darüber, wie sich der Transformator in Ihrem Netz verhält.

D, y und n kennen wir bereits:

• D (Delta) auf der Mittelspannungsseite verleiht Robustheit gegenüber Unsymmetrien und „versteckt“ die Oberschwingungen dritter Ordnung.

• y (Stern) auf der Niederspannungsseite ermöglicht das Herausführen eines Neutralpunktes – dadurch können sowohl einphasige als auch dreiphasige Verbraucher versorgt werden.

• n signalisiert, dass dieser Neutralpunkt tatsächlich nach außen geführt ist und auf den N- oder PEN-Leiter wartet.

Der entscheidende Unterschied steckt in der Zahl 5 – der Uhrzahl, also der Phasenverschiebung zwischen Hoch- und Niederspannungsseite.

Im Fall von Dyn5 ist die Niederspannungswicklung um 150° gegenüber der Hochspannung verschoben.

Das ist ein völlig anderes Setting als bei Dyn11, wo die Verschiebung lediglich 30° beträgt.

In der Praxis bedeutet das: Dyn5 „spielt nicht im gleichen Orchester“ wie Dyn11. Sie dürfen nicht parallel geschaltet werden – aber in vielen Ländern Mittel- und Südeuropas ist gerade diese Verschiebung von 150° der Netzstandard.

Deshalb ist Dyn5 keine exotische Ausnahme, sondern ein vollwertiger Verteiltransformator, der tagtäglich in Hunderten von Stationen eingesetzt wird. Delta, Stern, Neutralpunkt und eine Phasenverschiebung von 150° – diese Konfiguration bewährt sich seit Jahrzehnten, und Netzbetreiber wie Hersteller wissen, dass sie in ihren Netzen am zuverlässigsten funktioniert.

Dyn5 und Dyn11 in der europäischen Praxis

In Fachliteratur und europäischen Normen liest man meist, dass Dyn11 der Verteilstandard ist – und tatsächlich trifft man dieses Schema in vielen Ländern Westeuropas.

Doch ein Blick über den Tellerrand zeigt das vollständige Bild: In großen Teilen Mittel- und Südeuropas ist Dyn5 der Bestellstandard.

Warum?

Es gibt mehrere Gründe:

• Historische Weichenstellung: In den 1970er- und 1980er-Jahren entschieden sich viele Länder für Dyn5 als Basisgruppe. Über Jahrzehnte wurde die Transformatorenflotte auf dieser Grundlage aufgebaut. Neue Geräte müssen daher kompatibel sein – sonst wäre eine Parallelschaltung unmöglich.

• Kurzschlussströme: Die Verschiebung von 150° erlaubt es in bestimmten Netzstrukturen, die Kurzschlusswerte zu begrenzen – ein kritischer Faktor in dichten Industrie- und Stadtnetzen.

• Lokale Netzcharakteristik: Dyn5 passt sich gut an die typischen Eigenschaften bestimmter nationaler Verteilnetze an, die seit Jahrzehnten auf dieses Schema ausgelegt sind.

• Marktlogik: Hersteller in Europa wissen, dass Kunden aus Mittel- und Südeuropa Dyn5 genauso erwarten, wie Kunden aus Deutschland, Frankreich oder Großbritannien Dyn11 verlangen.

Es geht also nicht um „besser oder schlechter“, sondern um Kompatibilität mit dem lokalen Netz.

Dyn5 und Dyn11 – verschiedene Rhythmen, dieselbe Melodie

• Dyn11: 30° Verschiebung, Standard in Deutschland, Frankreich oder Großbritannien. Ermöglicht eine einfache Parallelschaltung und ist ausführlich in Normen beschrieben.

• Dyn5: 150° Verschiebung, in vielen Ländern Mittel- und Südeuropas bevorzugt, ebenso weit verbreitet in der Praxis, aber seltener in Lehrbüchern erwähnt.

Das Wichtigste: Diese beiden Gruppen dürfen nicht parallel betrieben werden.

Wenn ein gesamtes regionales Netz auf Dyn5 basiert, muss auch ein neuer Transformator Dyn5 sein – sonst treten Zirkulationsströme und Stabilitätsprobleme auf.

Die Wahrheit ist also: Europa kennt nicht nur einen Standard, sondern ein Mosaik.

In manchen Ländern dominiert Dyn11, in anderen Dyn5. Ein kompetenter Transformatorenlieferant muss beide Gruppen verstehen – und genau wissen, wann welche erforderlich ist.

Yzn-Verbindungen – der Transformator für die „kleinen Giganten“

Die Verbindungen Yzn5 und Yzn11 sind besonders beliebt bei Transformatoren niedriger und mittlerer Leistung – also im Bereich von 25 kVA bis 250 kVA, typischerweise in Masttransformatoren und kompakten Verteilstationen.

Es handelt sich um Lösungen, die Verteilnetzbetreiber gerne in ländlichen und stadtnahen Gebieten einsetzen. Der Kern und das Kupfer arbeiten genauso wie bei Dyn, aber die Art und Weise, wie die Wicklungen verschaltet sind, macht einen enormen Unterschied – besonders am Ende einer langen Leitung im Dorf, im landwirtschaftlichen Betrieb, bei der Feuerwehr oder am Rande eines Industrieparks.

Kurz gesagt: Sie verbinden die wirtschaftliche Isolation auf der MS-Seite mit einer hohen Neutralpunktstabilität auf der NS-Seite.

Die Hauptvorteile der Yzn-Verbindung

Stern auf der MS-Seite (Y):

• Die Isolation arbeitet nur mit der Phasenspannung.

• Reduzierte Isolationskosten und vereinfachte Bauweise.

• Kompatibilität mit typischen 15–20-kV-Leitungen in Europa.

Zigzag auf der NS-Seite (Z):

• Stabiler Neutralpunkt auch bei stark unsymmetrischer Belastung.

• Effektive Eliminierung der Ströme der dritten Harmonischen (sog. „Triplens“).

• Verbesserung der Spannungsqualität für empfindliche Verbraucher (LED, Computer, Frequenzumrichter).

Neutralpunkt herausgeführt (n):

• Ermöglicht Konfigurationen wie TN-S, TN-C-S oder TT.

• Einfache Erdungslösungen gemäß den lokalen Vorgaben des Netzbetreibers (DSO).

Uhrzahl (5 oder 11):

• Yzn5 – 150° Verschiebung, bevorzugt in vielen mittel- und südeuropäischen Ländern.

• Yzn11 – 30° Verschiebung, häufiger in Westeuropa eingesetzt.

Betriebs- und Praxiserfahrungen

Nichtlineare Lasten gehören heute zum Alltag. In einer typischen Gemeinde arbeiten viele Häuser mit Schaltnetzteilen, in der Werkstatt laufen mehrere Frequenzumrichter, und an einem Winterabend besteht die gesamte Straßen- und Hofbeleuchtung fast ausschließlich aus LEDs.

In einem reinen Sternnetz ohne Zigzag summieren sich diese „Triplens“ im Neutralleiter, was gelegentlich zu Flicker-Effekten bei der Beleuchtung führt – und zu den bekannten Beschwerden im Stil von: „Der Unterschied zwischen Stern- und Dreieckschaltung ist bestimmt nur graue Theorie aus dem Lehrbuch“.

In Yzn schließen sich ein Großteil dieser Ströme innerhalb der Zigzag-Wicklungen. An den Phasenklemmen herrscht dadurch weniger Chaos und mehr Ordnung. Für den Ingenieur bedeutet das weniger Überraschungen im Power-Quality-Recorder, für den Endnutzer einen stabileren Betrieb der Verbraucher, und für den Netzbetreiber weniger Abendtelefonate mit Beschwerden.

Typische Betriebsdaten:

• Leistungsbereich: meist 25–250 kVA (Masttransformatoren und kleine freistehende Stationen).

• Typische Spannungen: 15/0,4 kV oder 20/0,4 kV.

• Unsymmetrische Lasten: Yzn hält die Phasenspannungen auch dann im Normbereich, wenn die Lastdifferenz zwischen den Phasen 30–40 % erreicht – etwas, das in einem reinen Stern kritisch wäre.

• Oberschwingungen: Reduktion des Neutralleiterstroms um bis zu 50–70 % bei dominanten dritten Harmonischen aus nichtlinearen Verbrauchern.

• Verluste: Die Zigzag-Wicklung ist materialintensiver (mehr Kupfer), was 2–4 % höhere Lastverluste im Vergleich zu klassischen Dyn-Schaltungen bedeutet. Doch das ist ein akzeptabler Kompromiss für die gewonnene Stabilität.

Ein Gedankenexperiment:
Nehmen wir an, die 0,4-kV-Leitung ist überwiegend einphasig belastet, und der Strom der dritten Harmonischen in jeder Phase beträgt etwa ein Fünftel des Grundstromes.

In einem reinen Sternnetz kann der Neutralleiterstrom auf das Dreifache dieser dritten Harmonischen ansteigen – was zu erheblicher Belastung und Erwärmung des N-Leiters führt.

Im Yzn dagegen schließen sich Teile dieses Stromes innerhalb der Wicklungen. Dadurch sind im Neutralleiter und an den Verbraucherklemmen die negativen Effekte derselben Lastkonstellation deutlich geringer.

Es ist kein Wunderwerk, sondern schlicht die Geometrie der Wicklungsverschaltung – ein passiver Filter aus Kupfer, der von Anfang an in den Transformator eingebaut ist.

Yzn5 versus Yzn11

Es handelt sich hier nicht um ein Duell mit einem Gewinner, sondern um die Frage der Kompatibilität mit der Umgebung.

Die Uhrzahl gibt an, wie die Niederspannungsphasen im Verhältnis zu den Mittelspannungsphasen stehen. In vielen Regionen verlangt der Netzbetreiber Yzn5, in anderen Yzn11 – und manchmal bleibt die Wahl dem Anwender überlassen, vorausgesetzt, dass der neue Transformator ohne Probleme parallel mit seinem „Nachbarn“ arbeiten kann.

Eine einfache Regel sollte man sich merken:
Für den Parallelbetrieb braucht man die gleiche Uhrzahl und den gleichen Verbindungstyp. Ein Yzn mit einem Dyn in einer gemeinsamen Schiene zu verbinden, um Leistungen auszugleichen, ist eine Einladung zu Zirkulationsströmen und eine teure Lektion in Vektormathematik. Wenn also das umliegende Netz auf Yzn5 basiert, sollte auch der neue Transformator Yzn5 sein.

Die gleiche Logik gilt für Yzn11. Das ist kein bürokratischer Eigensinn, sondern reine Mathematik.

Warum Yzn in ländlichen Netzen?

Netzbetreiber in ländlichen Gebieten bevorzugen Yzn. Hier zählt die Robustheit im Alltag. Die Niederspannungsleitungen sind lang, die Leiterquerschnitte wirtschaftlich bemessen, die Lasten unsymmetrisch. In einer solchen Topologie sind ein stabiler Neutralpunkt und die Dämpfung der Triplens von unschätzbarem Wert.

Yzn schließt Nullstromkreise innerhalb des Transformators, wodurch die Spannung am Leitungsende ruhiger auf das Zu- und Abschalten großer einphasiger Verbraucher reagiert.

Das ist entscheidend für alles – vom Anlauf einer Pumpe im Landwirtschaftsbetrieb über einen Gleichrichter in der Werkstatt bis hin zu empfindlichen IT-Geräten im Haus.

Typische ländliche Herausforderungen:

• Lange NS-Leitungen (0,4 kV): Spannungsabfälle sind kritisch. Ein stabiler Neutralpunkt reduziert das Risiko von Flackern und Geräteschäden.

• Einphasen-Verbraucher: Haushalte, Werkstätten, kleine Geschäfte – sie erzeugen starke Unsymmetrien. Zigzag dämpft die Folgen dieser Unterschiede.

• Nichtlineare Lasten: LED, Unterhaltungselektronik, IT, Ladegeräte – sie erzeugen Triplens, die Yzn effektiv neutralisiert.

• Betrieb und Wartung: Kleine Transformatoren (25 kVA, 63 kVA, 100 kVA) in Yzn-Netzen lassen sich leicht austauschen, bei voller Übereinstimmung von „Uhrzeit“ und Philosophie des übrigen Netzes.

Kleine Einheiten: 25 kVA

Eine kleine Maststation mit 25 kVA, die einige Häuser, ein Geschäft und vielleicht eine kleine Pumpstation versorgt, lebt im Rhythmus von Tageslastspitzen und abendlichen LED-Wellen. Zigzag hält den Neutralpunkt im Zaum – Lampen „schwimmen“ nicht, Frequenzumrichter meckern nicht und Schutzgeräte geraten nicht in Hektik.

Dazu kommt die einfache Betriebsführung: Der Austausch einer kleinen Einheit in einem Yzn-basierten Netz ist unkompliziert.

Man setzt den neuen Transformator ein, schließt ihn an – und hat die Garantie, dass sein Vektor mit dem Vektor der übrigen Stationen im Umkreis von mehreren Kilometern übereinstimmt.

Ein 25-kVA-Transformator in Yzn ist daher die typische Wahl für:

• die Versorgung mehrerer Einfamilienhäuser,

• kleine Geschäfte, Werkstätten, Feuerwehrhäuser,

• verteilte Verbraucher am Leitungsende.

Warum Yzn in dieser Leistungsklasse?

Weil selbst bei mehreren einphasigen Verbrauchern, die „wild“ an die Phasen angeschlossen sind, die Spannungen stabil bleiben und der Neutralpunkt nicht „schwimmt“. Das ist der einfachste Weg zu einem Netz, das zuverlässig arbeitet, ohne dass übermäßige Eingriffe erforderlich sind.

Ein letzter Punkt: Erdung

Yzn liefert einen Neutralpunkt, der je nach lokaler Netzpolitik konfigurierbar ist – von TN-Systemen bis hin zu Varianten mit Erdungswiderstand.

Das ist wichtig dort, wo die Auswahl des Erdschlussstromes direkten Einfluss auf die Schutzwahl und die Koordination mit der Netzautomatisierung hat. Zigzag ersetzt nicht das Denken über Selektivität, aber er liefert einen sehr stabilen Bezugspunkt, an dem sich der Planer ohne Überraschungen orientieren kann.

Fazit

Yzn ist ein Werkzeug für den Alltag, kein technisches Gimmick.

Er funktioniert am besten dort, wo das Netz lang und empfindlich ist, wo einphasige Verbraucher dominieren und nichtlineare Lasten an der Tagesordnung sind.

Deshalb gilt der Transformator Yzn5 oder Yzn11 in der Leistungsklasse 100–250 kVA, ja sogar in der bescheidenen 25-kVA-Ausführung, als vernünftige Wahl in einer großen Zahl von Maststationen.

In dieser Leistungsklasse zählt die Praxis – und die Praxis spricht eine klare Sprache:
stabiler Neutralpunkt, geringerer Einfluss von Triplens, vorhersehbares Verhalten unter Last und Übereinstimmung mit den Erwartungen des Netzbetreibers.

Den Rest – also die konstruktiven Details – übernehmen ein guter Hersteller und ein guter Ausführender.

Zigzag – der unscheinbare Held der Erdung

Wenn man sich das Schaltbild eines Zigzags ansieht, denkt man oft zuerst: „Wer hatte die Idee, das so kompliziert zu machen?“.
Die Wicklungen halb geführt, im Zickzack über zwei Säulen verteilt, anstatt einfach in Stern oder Dreieck. Und doch – diese „merkwürdige“ Geometrie erweist sich als eine der praktischsten Lösungen in der Energieverteilung. Zigzag ist eine Schaltung, die nicht die erste Geige spielt, aber ohne sie beginnt das Orchester des Netzes schnell falsch zu klingen.

Fangen wir mit den Grundlagen an. Zigzag hat eine Hauptaufgabe: den Neutralpunkt im Zaum zu halten.

Egal ob die Phasen gleichmäßig belastet sind oder ob ein ganzes Dorf an L1 hängt und ein anderes an L2 – der Neutralpunkt bleibt stabil.

Und dort, wo Elektronik mit der Leidenschaft eines billigen Ladegeräts aus Fernost dritte, neunte oder fünfzehnte Harmonische ins Netz einspeist, „schließt“ Zigzag diese Ströme einfach in seinem Inneren kurz. ;-)

Hauptfunktionen des Zigzag

Neutralpunktbildung in Netzen ohne Neutralpunkt
In Netzen, in denen auf der Mittelspannungsseite ein Dreieck (z. B. Dd0) vorhanden ist, gibt es keinen natürlichen Neutralpunkt. Zigzag ermöglicht es, einen künstlichen Neutralpunkt zu schaffen und zu erden – was wiederum den Aufbau von TN-S- oder TT-Systemen auf der Niederspannungsseite ermöglicht.

Dämpfung der Harmonischen dritter Ordnung (Triplens)
Triplens haben die Eigenschaft, sich im Neutralleiter nicht zu kompensieren, sondern zu addieren. Dank seiner Konstruktion schafft Zigzag „Ausweichpfade“ für diese Ströme, die sich innerhalb der Wicklungen schließen. Ergebnis: Der Neutralleiter überhitzt nicht und die Phasenspannungen bleiben stabiler.

Stabilisierung des Netzes bei unsymmetrischen Lasten
Landwirtschaftsbetriebe, Werkstätten, kleine Industrien – überall dort können die Lasten zwischen den Phasen stark schwanken. Zigzag hält den Neutralpunkt im Zentrum fest, anstatt ihn abdriften zu lassen.

Schutz bei hohen Oberwellen
In Hüttenwerken, Betrieben mit Schweißgeräten, Lichtbogenöfen oder vielen Antrieben können Oberwellen das Netz aus dem Gleichgewicht bringen. Zigzag wirkt hier wie ein passiver Filter – kein Wunderwerk, aber ein wirksamer Reduzierer des Chaos.

Praktische Daten und Beispiele

Leistungsbereich: Zigzag wird eingesetzt von einigen zehn kVA in Hilfsstationen bis hin zu mehreren hundert kVA in industriellen Erdungsanlagen.

Anwendungsgebiete:

• Erdungstransformator (Grounding Transformer),

• Bestandteil der Yzn-Schaltung in Verteiltransformatoren,

• Systeme zum Lastenausgleich in Rechenzentren und EV-Ladehubs.

Betriebseffekte:

• Reduktion des Neutralstroms um bis zu 50–80 % bei Vorhandensein von Triplens,

• Verringerung von Lichtflackern (Flicker) bei LED- und IT-Lasten,

• Stabilisierung der Phasenspannungen bei Lastunterschieden von bis zu 40 %.

  ---

Zigzag im Alltag

Stellen Sie sich eine kleine 25-kVA-Station am Ende einer 0,4-kV-Leitung vor. An eine Phase ist eine Werkstatt mit einem Frequenzumrichter angeschlossen, an die zweite mehrere Haushalte und an die dritte die gesamte Straßenbeleuchtung mit LED.

Im reinen Stern „schwimmt“ der Neutralpunkt, und die Lampen können wie ein Stroboskop flackern. Zigzag tut etwas, das schwer zu bemerken ist – es stabilisiert die Spannungen, und der Neutralpunkt hört auf, verrückt zu spielen. Das Ergebnis: Die Werkstatt arbeitet ohne Störungen, und der Nachbar ruft abends nicht beim Netzbetreiber an mit der Frage: „Warum flackert mein Licht?“

Zigzag fällt nicht ins Auge.

Es erhöht nicht die Leistung des Transformators, es verbessert nicht den Wirkungsgrad im Katalog. Seine Wirkung zeigt sich erst im Betrieb – weniger Ausfälle, weniger Kundenmeldungen, weniger Serviceeinsätze. Es ist ein Gerät, das nicht die erste Geige spielt, aber ohne das das Orchester schnell aus dem Takt geraten würde.

Es ist keine exotische Kuriosität, sondern ein Fundament der Stabilität in Netzen mit vielen einphasigen und nichtlinearen Verbrauchern. In der Yzn-Schaltung bietet es Vorteile in ländlichen Gebieten, in industriellen Anwendungen ist es oft sogar unverzichtbar.

Es ist ein Element, dessen Rolle wachsen wird: Je mehr Elektronik, Umrichter und EV-Ladegeräte im Netz, desto größer der Bedarf an Zigzag.

Das könnte Sich auch interessieren:

K-Faktor von Transformatoren: Der Schlüssel zum Schutz vor Oberschwingunge

Welche Schaltung für einen 100-kVA-Transformator?

Die Frage „Welche Wicklungsschaltung wird bei einem 100-kVA-Transformator verwendet?“ taucht auf Baustellen, in Projekten und in Gesprächen mit Netzbetreibern immer wieder auf.

Warum? Weil 100 kVA eine Grenzleistung ist – der Transformator ist noch relativ klein, aber bereits so bedeutend, dass er mehrere Dutzend Verbraucher versorgt, die Stabilität des lokalen Netzes beeinflusst und mit den Anforderungen des Netzbetreibers übereinstimmen muss.

In der Praxis ist die Wahl der Schaltung keine Geschmacksfrage des Planers, sondern eine Folge der Anschlussbedingungen und der Besonderheiten des Netzes, in dem der Transformator betrieben werden soll.

Betriebserfahrungen mit 100 kVA

Ein 100-kVA-Transformator steht genau an der Grenze zwischen kleinen „Maststationen“ und ernsthafteren Verteilstationen.

Auf der Niederspannungsseite entspricht dies etwa 144 A Nennstrom bei einer Spannung von 0,4 kV – ausreichend, um sowohl mehrere Haushalte als auch einen kleinen Gewerbebetrieb zu versorgen. Problematisch ist jedoch der Charakter der Lasten.

In ländlichen Netzen tritt sehr häufig eine starke Unsymmetrie auf – eine Phase ist um 30–40 % stärker belastet als die anderen. Unter solchen Bedingungen führt eine klassische Sternschaltung dazu, dass der Neutralpunkt „wandert“ und die Phasenspannungen stark schwanken. Die Yzn-Schaltung stabilisiert diesen Punkt, sodass die Spannungen auch bei hoher Asymmetrie im zulässigen Bereich bleiben.

Ebenso wichtig sind die Oberschwingungen.

In einer reinen Sternschaltung kann der Neutralstrom 50–70 % des Phasenstroms erreichen, wenn nichtlineare Verbraucher starke dritte Harmonische erzeugen. Diese belasten den Neutralleiter thermisch und verursachen Störungen im Betrieb der Geräte.

Bei Yzn-Transformatoren schließen sich große Teile dieser Ströme innerhalb der Zigzag-Wicklungen, sodass der Neutralleiterstrom meist auf 20–30 % des Phasenstroms sinkt. Messungen mit Netzqualitätsrekordern zeigen dies deutlich – die Kurve des Neutralleiters verläuft wesentlich ruhiger.

Natürlich muss man für diese Stabilität bezahlen – durch mehr Kupfer und eine aufwendigere Wicklungskonstruktion. Die Lastverluste von Yzn-Transformatoren liegen im Durchschnitt 2–4 % höher als bei Dyn-Schaltungen, doch im Betrieb ist dies ein akzeptabler Preis.

Weniger Ausfälle, stabilere Spannungen und geringeres Reklamationsrisiko seitens der Verbraucher machen Yzn oft zur wirtschaftlicheren Wahl, insbesondere bei 100-kVA-Einheiten in ländlichen und stadtnahen Netzen.

Zusammenfassung

• Typische Leistung: 100 kVA = 144 A auf der NS-Seite (0,4 kV).

• Einphasenlast: In ländlichen Netzen beträgt die Unsymmetrie häufig 30–40 % – Yzn stabilisiert den Neutralpunkt unter diesen Bedingungen.

• Neutralstrom: In reinen Sternschaltungen bis zu 50–70 % des Phasenstroms bei starkem Anteil an Triplen. Bei Yzn reduziert auf 20–30 %.

• Verluste: Yzn hat 2–4 % höhere Lastverluste als Dyn, bietet jedoch Stabilität und weniger Ausfälle.

  ---

Dorf – das Königreich von Yzn

In ländlichen und weitläufigen Gebieten trifft man am häufigsten auf Yzn5 oder Yzn11.

Warum?

• Lange 0,4-kV-Leitungen: Aluminiumleitungen mit Querschnitten „auf Kante genäht“, die sich über mehrere Kilometer ziehen. Hier wird jedes Flackern des Lichts oder jede Phasenunsymmetrie sofort sichtbar.

• Einphasenverbraucher: Landwirtschaftsbetriebe, Werkstätten, kleine Läden – die Phasen sind oft ungleich belastet, hinzu kommen nichtlineare Verbraucher.

• Zigzag übernimmt die Arbeit: stabilisiert den Neutralleiter, dämpft Triplen, reduziert Spannungsflackern.

• Einfache Instandhaltung: Yzn lässt sich problemlos in ein Netz einfügen, in dem seit Jahren die gleichen Einheiten arbeiten, ohne Risiko von Problemen im Parallelbetrieb.

Beispiel: Eine 100-kVA-Maststation, die ein Dutzend Häuser und eine kleine Kfz-Werkstatt versorgt. In einer klassischen Sternschaltung würde der Neutralleiter „verrücktspielen“. Mit Yzn bleibt er stabil, und die Phasenspannungen bleiben auch bei 30–40 % Lastunterschied im zulässigen Bereich.

Stadt und Industrie – das Terrain von Dyn5/Dyn11

In Städten und Industriebetrieben ist ein 100-kVA-Transformator oft eine Hilfseinheit oder ein Trafo für kleinere Objekte. Hier dominieren Dyn5 oder Dyn11.

• Kurze Niederspannungsleitungen: Die Leitungen sind kurz, die Querschnitte groß, daher sind Unsymmetrien der Last weniger problematisch als in ländlichen Netzen.

• Netzeinheitlichkeit: Netzbetreiber in Städten und Industrien bevorzugen einen Standard für die gesamte Transformatorflotte.

• Synchronisation: Dyn11 ist in Westeuropa (30°) weit verbreitet, Dyn5 in Mittel- und Südeuropa (150°). Die Wahl hängt also davon ab, was die „lokale Norm“ ist.

• Schutz vor Oberschwingungen: Die Delta-Wicklung auf der MS-Seite schließt Ströme der dritten Harmonischen ein, sodass diese nicht ins Mittelspannungsnetz gelangen.

Beispiel: Eine 100-kVA-Innenstation in städtischer Bebauung. Die Verbraucher sind dreiphasig, die Lasten symmetrischer, und der Netzbetreiber verlangt Kompatibilität mit der bestehenden Flotte. Wenn in der Region alles auf Dyn5 basiert – muss auch die neue Einheit Dyn5 sein.

Yzn oder Dyn? Wie entscheidet man?

Es geht um Kompatibilität und Zuverlässigkeit.

Die Entscheidung zwischen Yzn und Dyn hängt immer vom Umfeld ab, in dem der Transformator betrieben wird. Bei 100-kVA-Trafos ist die Wahl der Wicklungsschaltung stets eine kontextuelle Entscheidung – abhängig von Standort, Lastcharakteristik und den Standards des Netzbetreibers.

• In ländlichen Gebieten wird meist Yzn eingesetzt, da er einen stabilen Neutralleiter gewährleistet und die durch Einphasen- und nichtlineare Verbraucher erzeugten Oberschwingungen wirksam dämpft. In der Praxis bedeutet das weniger Spannungsflackern und ein geringeres Risiko der Überlastung des Neutralleiters.

• In Städten und in der Industrie sieht es anders aus: kürzere Leitungen, größere Querschnitte und gleichmäßigere Lasten führen dazu, dass Betreiber lieber auf Dyn setzen. Diese Lösung ist einfacher im Aufbau, kostengünstiger im Betrieb und vor allem konform mit den in vielen Verteilnetzen geltenden Standards.

Technische Geopolitik

• Westeuropa (Deutschland, Frankreich, UK): Standard ist Dyn11 mit 30° Verschiebung, was einfache Synchronisation und Parallelbetrieb ermöglicht.

• Mittel- und Südeuropa (Polen, Tschechien, Slowakei, Balkan): Hier hat sich historisch Dyn5 mit 150° Verschiebung etabliert und bildet bis heute die Basis der Transformatorflotten.

• Ländliche Gebiete in ganz Europa: In der Leistungsklasse 25–250 kVA dominieren Yzn5 und Yzn11, da ein stabiler Neutralleiter und die Reduktion von Oberschwingungen wichtiger sind als ein paar zusätzliche Kilogramm Kupfer.

Wichtigste Regel:

Ein Transformator darf kein Fremdkörper im Netz sein. Er muss sich in die vom Netzbetreiber vorgegebene Logik einfügen.

Nur dann funktioniert er als Teil eines größeren Puzzles – und nicht als Element, das die Harmonie des Ganzen stört.

Mythen und Halbwahrheiten über Wicklungsschaltungen

Die Welt der Transformatoren hat ihre eigenen Legenden – Überzeugungen, die von Generation zu Generation weitergegeben werden und sich in der Praxis oft als Halbwahrheiten oder sogar als reine Mythen entpuppen.

Diese zu entkräften bringt nicht nur intellektuelle Genugtuung, sondern spart vor allem Zeit und Geld in Projekten.

Erster Mythos #1: „Die Dreieckschaltung kann nicht geerdet werden.“

Diesen Satz hat wohl jeder junge Ingenieur schon einmal gehört. Ein Dreieck hat von Natur aus tatsächlich keinen Neutralpunkt und wirkt daher „erdungstechnisch nutzlos“.

Doch sobald man einen Zigzag-Erdungstransformator hinzufügt, zeigt sich ein anderes Bild: Plötzlich wird das Dreieck zu einem vollkommen stabilen Bestandteil des Systems, mit einem Neutralleiter, der „eiserne Disziplin“ hält. In Hüttenwerken, Anlagen mit Lichtbogenöfen oder großen PV-Parks ist dies sogar Standard.

Das Dreieck ist von Natur aus hervorragend geeignet, Oberschwingungen 3. Ordnung zu dämpfen und Lasten auszugleichen. Mit Hilfe des Zigzag gewinnt es zusätzlich einen stabilen Neutralleiter. Mit anderen Worten: Ein Dreieck kann nicht nur geerdet werden – in vielen Anwendungen muss es sogar.

Zweiter Mythos #2: „Jeder Stern–Stern-Transformator liefert einen guten Neutralleiter.“

Das klingt logisch: Gibt es einen gemeinsamen Punkt, sollte der Neutralleiter stabil sein.

Die elektrische Realität ist jedoch launischer.

In Yy0- oder Yyn0-Schaltungen treten bei einer großen Zahl nichtlinearer Verbraucher Oberschwingungen auf, die keinen Rückweg finden.

Das Ergebnis: Der Neutralpunkt beginnt zu „wandern“, Phasenspannungen verlassen den Toleranzbereich, und die Nutzer melden Flackern der Beleuchtung und seltsames Verhalten ihrer Geräte. Ein bisschen wie bei einer Brücke auf drei Pfeilern – stabil, solange die Lasten gleich verteilt sind. Doch sobald einer stärker belastet wird, kippt das Ganze.

Deshalb ist Stern–Stern nicht per Definition eine schlechte Lösung, aber oft trügerisch ruhig. Erst durch die Ergänzung eines Zigzag oder anderer Methoden zur Behandlung von Triplen wird der Neutralleiter wirklich zuverlässig.

Dritter Mythos #3: „Dyn11 ist der einzige europäische Standard.“

Zugegeben, in Fachbüchern und Normen findet man Dyn11 als Referenzschaltung – einfach zu beschreiben und zu vereinheitlichen.

Doch ein Blick von der Theorie in die Praxis zeigt eine ganz andere Landkarte. In Deutschland, Frankreich oder Großbritannien dominiert Dyn11.

In Polen, Tschechien, der Slowakei oder in Südeuropa ist hingegen seit Jahrzehnten Dyn5 der Standard. Und das nicht in einer Nische – ein großer Teil der heute betriebenen MS/NS-Transformatoren arbeitet genau mit dieser Schaltung.

Warum?

• Historische Netzplanung: In den 1970er- und 1980er-Jahren wurden viele Netze konsequent mit Dyn5 aufgebaut.

• Parallelbetrieb verlangt Kompatibilität – also bleibt Dyn5 bis heute gesetzt.

• Ergebnis: Dyn5 ist nach wie vor weit verbreitet, wird produziert und jedes Jahr in Hunderten von MVA installiert.

Das Fazit aus den Mythen

In der Elektroenergie reicht es nicht, Regeln zu wiederholen – man muss den Kontext verstehen.

• Das Dreieck kann geerdet werden und sorgt für stabile Systeme.

• Ein Sternschaltung garantiert nicht immer einen ruhigen Neutralleiter.

• Dyn11 hat Dyn5 nicht verdrängt – Europa ist ein Mosaik verschiedener Standards.

Die Wahl der Wicklungsschaltung ist kein akademischer Streit, sondern eine praktische Entscheidung, von der die Zuverlässigkeit des gesamten Netzes abhängt.

Und genau deshalb sind die Buchstaben und Zahlen auf dem Typenschild weit mehr als ein Code.

Sie sind die Geschichte von Standards, Kompromissen und lokalen Erfahrungen.

Lesen Sie auch unseren letzten Artikel:

Wie eine PV-Anlage für ein Energiespeichersystem vorbereiten?

Zukunft 2025/2026: Erneuerbare Energien und Elektromobilität verändern die Spielregeln

Noch vor zehn Jahren galt das Thema Wicklungsschaltungen als Nische – etwas für Netzplaner und Ingenieure. Doch die Jahre 2025 und 2026 zeigen, dass genau diese Buchstaben und Ziffern auf dem Typenschild eines Transformators zum Fundament der Netzstabilität werden.

Der Energiemix und die Lastcharakteristik verändern sich schneller als je zuvor.

Entwicklung der Photovoltaik

Die Photovoltaik erreicht gerade eine Phase, in der Zahlen mehr Eindruck machen als Schlagworte.

Im Jahr 2025 überschritt die installierte PV-Leistung in Europa die Marke von 400 GW – doppelt so viel wie 2020.

Die Prognosen für 2026 sprechen von einem jährlichen Zuwachs um weitere Dutzende von Gigawatt – als ob jedes Jahr die Leistung von einem Dutzend großer Kernkraftwerke zusätzlich ans Netz ginge. Beeindruckend, ja – aber jedes zusätzliche PV-Wechselrichterpaar bedeutet nicht nur saubere Energie, sondern auch ein mögliches Problem für deren Qualität.

Denn Wechselrichter arbeiten nichtlinear.

In der Praxis heißt das: Neben der gewünschten Grundfrequenz von 50 Hz speisen sie Oberschwingungen ins Netz – vor allem 3. und 9. Ordnung. Diese können sich im Niederspannungsnetz addieren, statt sich gegenseitig zu kompensieren. Sind es Hunderttausende Wechselrichter, beginnt das Netz, nach seinem eigenen chaotischen Rhythmus zu „leben“. Spätestens dann ist die Frage, ob ein Transformator in Yzn oder Dyn geschaltet ist, keine akademische Kuriosität mehr.

Gerade die Wicklungsschaltung entscheidet, ob das Netz stabil bleibt – oder ob es zum Spielfeld für aktive Filter und Blindleistungskompensatoren wird.

Die Rolle der Schaltungen:

• Zigzag „schluckt“ Triplen-Ströme und stabilisiert den Neutralleiter.

• Yzn sorgt dafür, dass ländliche Niederspannungsleitungen mit PV-Mikroanlagen am Ende nicht unter der Last von Oberschwingungen und unsymmetrischen Belastungen zusammenbrechen.

• Dyn isoliert das Mittelspannungsnetz von den Störungen, die auf der Niederspannungsseite durch Tausende von Wechselrichtern entstehen.

Im Jahr 2025 und 2026, wenn Netzbetreiber wöchentlich Hunderte neuer PV-Farmen und Tausende von Dachanlagen anschließen, werden genau die Symbole auf dem Typenschild – Yzn5, Dyn11 oder Yzn11 – darüber entscheiden, ob die Energie reibungslos ins Netz gelangt oder ob kostspielige Nachrüstungen nötig werden.

Man könnte sagen: Der Transformator wird mit der passenden Wicklungsschaltung nicht nur zur „Tür“ für grüne Energie, sondern auch zum Filter, der das Netz im Gleichgewicht hält, bevor sich die Oberschwingungen im gesamten System ausbreiten.

Elektromobilität

Bis 2026 sollen in der Europäischen Union bis zu 7 Millionen Ladepunkte für Elektrofahrzeuge in Betrieb sein.

Hinter dieser Zahl steckt mehr als Komfort für Autofahrer – es ist eine massive Revolution für die Verteilnetze.

Besonders sichtbar wird dies in Schnelllade-Hubs, wo ein Dutzend oder mehr Fahrzeuge fast gleichzeitig mit dem Laden beginnen können.

In einem solchen Moment sieht das Netz nicht nur einen plötzlichen Leistungssprung, sondern vor allem eine Vielzahl nichtlinearer Lasten, die Spannungen verzerren und den Neutralleiter bis an seine Grenzen belasten.

Jede Schnellladestation ist ein leistungselektronischer Umrichter im Impulsbetrieb. Ein paar parallel angeschlossene Geräte lassen sich noch ausgleichen – aber bei zehn oder zwanzig wird das Netz extrem unsymmetrisch belastet.

Das Ergebnis:

• Auf einer Phase fließt bis zu 30–40 % mehr Strom als auf einer anderen.

• Im Neutralleiter fließt anstelle eines ruhigen Ausgleichsstroms plötzlich ein Strom voller Triplen (3., 9. oder 15. Ordnung).

Die Folgen sind sofort sichtbar: Überhitzung des Neutralleiters, Spannungsschwankungen (Flicker) und manchmal sogar das Ansprechen von Schutzgeräten, die die gesamte Station abschalten.

In diesen Bedingungen ist die Wicklungsschaltung des Transformators entscheidend.

• Yzn mit Zigzag auf der Niederspannungsseite hält den Neutralleiter stabil und „schluckt“ einen großen Teil der Triplen-Ströme. Die Phasenspannungen bleiben auch bei starker Unsymmetrie im zulässigen Bereich.

• Dyn isoliert die Mittelspannungsebene von den durch Ladegeräte erzeugten Verzerrungen, indem es die Oberschwingungen in der Dreieckschleife „einfängt“.

Man kann also sagen: Im Zeitalter der Elektromobilität ist der Transformator der erste und wichtigste Filter für die Energiequalität.

Im Jahr 2026 wird die Wahl zwischen Yzn und Dyn keine Frage lokaler Gewohnheiten oder Investitionskosten mehr sein. Sie wird zur Bedingung dafür, dass Schnellladestationen zuverlässig laufen und Netzbetreiber nicht von einer Flut an Beschwerden und Störungen überrollt werden.

Es sind der stabile Neutralleiter und die Fähigkeit, Oberschwingungen zu dämpfen, die darüber entscheiden, ob sich der Boom der Elektromobilität mit Netzstabilität vereinbaren lässt – oder ob er zum permanenten Kampf mit Spannungsqualität wird.

Die Zukunft gehört flexiblen Lösungen

Schon heute kommen auf dem Markt hybride, mehrwicklige Transformatoren auf, die in einem einzigen Kessel Dreieck, Stern und Zigzag vereinen.

Ein solcher Transformator kann gleichzeitig:

• einen Neutralleiter für die Verbraucher bereitstellen,

• Oberschwingungen 3. Ordnung innerhalb der Wicklungen „einschließen“,

• sich mit dem Mittelspannungsnetz gemäß den Anforderungen des Netzbetreibers synchronisieren,

• den Betrieb von Wechselrichtern und EV-Ladestationen stabilisieren.

👉 Fragen Sie nach maßgeschneiderten Lösungen.

Das ist längst keine Theorie mehr. Schon 2025 testen die ersten PV-Farmen in Deutschland und Spanien mehrwicklige Einheiten, die eine bessere Zusammenarbeit von Mikronetzen mit dem öffentlichen Netz ermöglichen. Ähnliche Projekte entstehen in Polen und Tschechien, wo sich die Netzbetreiber auf die wachsende Zahl an EV-Ladepunkten in kleineren Städten vorbereiten.

Es wird also deutlich: Im Jahr 2026 ist die Frage nach Wicklungsschaltungen keine akademische Diskussion über Normen mehr. Sie ist ein realer Faktor für die Sicherheit und Qualität der Niederspannungsnetze.

Ein stabiler Neutralleiter und die Dämpfung von Oberschwingungen sind keine „Extras“, sondern eine absolute Notwendigkeit in einer Epoche, in der jedes Dach und jeder Hof zu einem Mini-Kraftwerk wird – und jedes Einkaufszentrum zu einem Hub der Elektromobilität.

Was vor wenigen Jahren noch wie ein theoretisches Kapitel aus einem Lehrbuch über Transformatoren klang, wird 2025–2026 zur täglichen Praxis für Ingenieure, Planer und Netzbetreiber.

Und Transformatoren mit „intelligenten“ Schaltungen – Yzn, Dyn mit Zigzag oder hybride Varianten – werden zum Rückgrat der grünen Transformation und zum Fundament einer stabilen Energieversorgung der Zukunft.

Was wir für Sie tun können

Bei Energeks betrachten wir die Wicklungsschaltungen von Transformatoren ebenso pragmatisch wie die Integration von PV-Anlagen oder Energiespeichern. Unsere Aufgabe ist nicht nur die Lieferung von Technik, sondern die Gewährleistung, dass die von Ihnen erzeugte und verbrauchte Energie für Sie maximal effizient arbeitet.

Darum setzen wir auf Öl- und Gießharztransformatoren nach Tier-2-Ecodesign-Standard – praktisch verlustfrei und optimiert für den Umgang mit Oberschwingungen. Jeder Kilowatt zählt heute, und in Ihrem Betrieb sind reale Ergebnisse wichtiger als Papierwerte.

Besuchen Sie unseren Shop mit sofort verfügbaren Einheiten und informieren Sie sich über das komplette Angebot an Transformatoren von Energeks.

Sind Sie Investor, Planer oder Betreiber eines Industriebetriebs und möchten:

• die Versorgungssicherheit in einem von PV und EV geprägten Netz erhöhen,

• die Auswirkungen von Oberschwingungen und Lastunsymmetrien begrenzen,

• Tier-2-Technologien und Lösungen nach europäischen Standards implementieren,

dann laden wir Sie zur Zusammenarbeit ein.

Wir glauben, dass die größten Ergebnisse nicht im Alleingang entstehen, sondern in der Partnerschaft mit Kunden, Planern, Netzbetreibern und Lieferanten. Deshalb bieten wir Ihnen nicht nur Technik, sondern auch umfassende Beratung und auf Wunsch maßgeschneiderte Lösungen – einschließlich der Auswahl der richtigen Wicklungsgruppe.

Vielen Dank für Ihre Zeit und Aufmerksamkeit bei der Lektüre dieses Artikels.

Wenn die Zukunft von Mittelspannungstransformatoren und ihre Integration mit modernen Energiequellen für Sie ein aktuelles Thema ist, nehmen Sie gerne Kontakt mit uns auf. Gemeinsam können wir ein System schaffen, das nicht nur funktioniert, sondern ohne Verluste, ohne Kompromisse – im Geist einer nachhaltigen Energiezukunft arbeitet.

👉 Treten Sie auch unserer Community auf LinkedIn bei!

Quelen:

Networking modelling for harmonic studies” – Technical Brochure CIGRÉ

Renewables 2024 – Analysis – IEA

Global Energy Storage Market Records Biggest Jump Yet – BloombergNEF

Funkenstrecke im Mittelspannungstransformator – ein Wächter, der manchmal wie der Schuldige aussieht

Stellen Sie sich vor, Sie betreten an einem nebligen, feuchten Morgen eine vorgefertigte Transformatorenstation. Die Luft ist schwer, im Hintergrund ist ein leises Brummen des Ventilators zu hören. Sie öffnen die Tür zum Mittelspannungsabteil, und Ihr Blick fällt sofort auf ein Bauteil – die Funkenstrecke.

Sie weist dunkle Schlieren, Brandspuren und ungleichmäßig verfärbte Elektroden auf. Wenn Sie bisher nur neue Geräte gesehen haben, könnten Sie sofort denken: „Wir haben einen Defekt.“

Tatsächlich kann es aber genau umgekehrt sein.

Diese Spuren müssen keinen Schaden bedeuten – sehr oft sind sie der Beweis dafür, dass die Funkenstrecke ausgelöst und den Transformator vor einer gefährlichen Überspannung geschützt hat.

So wie ein Sicherheitsgurt nach einem Aufprall Spuren der Belastung trägt, zeigt auch die Funkenstrecke nach einer Auslösung die Spuren des elektrischen Lichtbogens, der die Isolierung der Wicklungen gerettet hat.

Warum sprechen wir darüber?

Bei Energeks arbeiten wir mit Mittelspannungstransformatoren in unterschiedlichsten Umgebungen – von Industrieanlagen bis hin zu kommunalen Einrichtungen.

Viele Betreiber und Investoren wenden sich mit der Frage an uns:

„Ist es normal, dass die Funkenstrecke wie angebrannt aussieht?“

Oft lautet die Antwort: Ja, das ist normal, ja sogar erwünscht – vorausgesetzt, die Spuren bewegen sich innerhalb der vom Hersteller zulässigen Grenzen.

Unser Ziel ist klar:
Wir erklären, was eine Funkenstrecke ist, wie sie funktioniert, wann sie eine Intervention erfordert und wie sie zu warten ist, damit die Anlage auf höchstem Niveau geschützt bleibt.

In diesem Beitrag finden Sie:

• Was genau eine Funkenstrecke ist und welche Funktionen sie erfüllt

• Wie der Auslöseprozess abläuft – vom Auftreten einer Überspannung bis zur Ableitung der Energie

• Warum Spuren auf der Funkenstrecke entstehen und was sie bedeuten

• Unterschiede zwischen Funkenstrecke und Überspannungsableiter

• Kriterien zur Unterscheidung normaler Gebrauchsspuren von tatsächlichen Schäden

• Prüf- und Wartungsverfahren

• Einfluss von Umgebungsbedingungen auf den Zustand der Funkenstrecke

• Wann ein Austausch erforderlich ist

• Die Bedeutung der Schulung von Betreibern

• Perspektiven für die Weiterentwicklung des Überspannungsschutzes in der Zukunft

Lesezeit: ca. 15 Minuten

Was ist eine Funkenstrecke im Mittelspannungstransformator

Eine Funkenstrecke in einem Mittelspannungstransformator ist ein Bauteil des Überspannungsschutzes, das wie ein Sicherheitsventil für das elektrische Energieversorgungssystem funktioniert.

Ihre Konstruktion basiert auf zwei oder mehr Elektroden, die durch einen Luftspalt oder eine gasgefüllte Isolierung voneinander getrennt sind.

Funktionsprinzip:

Unter normalen Bedingungen liegt die Betriebsspannung unterhalb der Durchschlagsfestigkeit der Luft im Spalt, sodass die Funkenstrecke nicht leitet.

Tritt im Netz ein plötzlicher Spannungssprung auf (z. B. durch einen Blitzeinschlag in der Nähe, Schalthandlungen im Netz oder Leitungsfehler), übersteigt die Spannung zwischen den Elektroden den kritischen Wert – die sogenannte Zündspannung.

Es entsteht ein elektrischer Lichtbogen, der die Energie sicher zur Erdung ableitet und so die Wicklungsisolation des Transformators schützt.

Normen: Gemäß PN-EN 60099 und IEC 60099 müssen die Parameter der Funkenstrecke so gewählt werden, dass die Zündspannung deutlich über der Betriebsspannung des Netzes, aber unterhalb der Isolationsfestigkeit des Transformators liegt.

Labor-Funkenstrecke mit Flachelektroden/CC: Wikimedia Commons

Wie der Auslöseprozess einer Funkenstrecke abläuft – vom Auftreten der Überspannung bis zur Ableitung der Energie

Der Auslöseprozess einer Funkenstrecke in einem Mittelspannungstransformator ist ein äußerst dynamisches Phänomen, das sich im Mikrosekundenbereich abspielt, jedoch über die Sicherheit des Geräts – und oft der gesamten Station – entscheidet. Es lohnt sich, ihn Schritt für Schritt nachzuvollziehen, um zu verstehen, was sich tatsächlich in diesem kleinen Spalt zwischen den Elektroden ereignet.

2.1. Auftreten der Überspannung

Unter normalen Bedingungen ist die Betriebsspannung im Netz stabil und liegt deutlich unterhalb der Zündspannung der Funkenstrecke. Eine Überspannung tritt auf, wenn die Spannung plötzlich stark ansteigt – verursacht durch:

• Blitzentladung (ein Blitzimpuls kann eine Anstiegszeit von etwa 1,2 µs und eine Amplitude von mehreren hundert kV haben)

• Schaltvorgänge im Netz (Ein- oder Ausschalten großer Verbraucher, Umschalten von Netzabschnitten)

• Kurzschlüsse an anderen Stellen des Netzes (Rückspannungsspitzen)

• Ferroresonanz in Systemen mit Kapazitäten und Induktivitäten

Sobald die Spannung an den Klemmen der Funkenstrecke den kritischen Wert erreicht, beginnt der Initiierungsprozess.

2.2. Initiierung der Entladung – Ionisation des Mediums

Das Medium zwischen den Elektroden – meist Luft oder ein Inertgas in geschlossenen Ausführungen – wirkt zunächst als Isolator. Wird jedoch die sogenannte Durchbruchspannung überschritten (nach dem Paschen-Gesetz), beginnen die Gasmoleküle zu ionisieren. Elektronen werden im elektrischen Feld beschleunigt und schlagen bei Kollisionen mit Atomen weitere Elektronen heraus, wodurch eine Elektronenlawine entsteht.

Ab diesem Moment sinkt der Widerstand des Spalts rapide. In der Praxis vergehen vom Überschreiten der Zündspannung bis zum vollständigen Durchbruch nur wenige Nanosekunden bis einige Mikrosekunden.

2.3. Durchbruch und Entstehung des elektrischen Lichtbogens

Sobald die Elektronen- und Ionenlawine einen leitfähigen Pfad bildet, kommt es zum Durchbruch des Spalts – zwischen den Elektroden entsteht ein elektrischer Lichtbogen. Die Temperatur im Lichtbogenkanal erreicht sofort Werte von etwa 5000–6000 °C.

In diesem Zustand findet der Überspannungsstrom den Weg mit dem geringsten Widerstand zur Erdung. Die Stromstärken können betragen:

• bei Blitzimpulsen – mehrere zehn Kiloampere (z. B. 8/20 µs gemäß Norm)

• bei Schaltüberspannungen – einige hundert Ampere bis mehrere kA

2.4. Ableitung der Energie zur Erdung

Der elektrische Lichtbogen in der Funkenstrecke fungiert als Transportkanal, der die Energie der Überspannung aus dem Mittelspannungsnetz in das Erdungssystem leitet. Qualität und Widerstand der Erdung sind hierbei entscheidend – ein hoher Erdungswiderstand kann zu gefährlichen Schritt- und Berührungsspannungen in der Umgebung der Station führen.

In professionellen Anlagen werden für Mittelspannungsstationen Erdungen mit einem Widerstand von höchstens 2–4 Ω eingesetzt, gemäß den Anforderungen der Normen PN-HD 60364 und PN-EN 50522.

2.5. Lichtbogenlöschung und Rückkehr in den Ruhezustand

Nach der Ableitung der überschüssigen Energie fällt die Spannung im Stromkreis unter den Wert zur Aufrechterhaltung des Lichtbogens. Der Plasmakanal beginnt zu deionisieren – Ionen und Elektronen rekombinieren, die Temperatur sinkt, und der Spalt zwischen den Elektroden wird wieder isolierend. Die Löschzeit hängt u. a. ab von:

• Bauart der Funkenstrecke (offen, geschlossen, Rohrtyp)

• Druck und Zusammensetzung des Mediums

• Abkühlgeschwindigkeit

2.6. Spuren nach der Auslösung – „Narben“ des Schutzes

Nach dem gesamten Vorgang sind auf den Elektrodenoberflächen die Auswirkungen des Lichtbogens sichtbar:

• punktuelle Brandspuren an der Initiationsstelle

• mikroskopisch kleine Materialverluste

• Ablagerungen von Metalloxiden und Kohlenstoff

Dies sind genau die Spuren, die oft mit einem Defekt verwechselt werden. In Wirklichkeit sind sie in den meisten Fällen der Beweis für die wirksame Arbeit des Schutzsystems.

Warum Spuren auf der Funkenstrecke entstehen und was sie bedeuten

Spuren auf der Funkenstrecke sind ein Thema, das bei der Inspektion von Transformatorenstationen oft für Diskussionen sorgt. Für das ungeübte Auge können sie wie ein Zeichen für Abnutzung oder Beschädigung wirken. In Wirklichkeit sind sie in vielen Fällen nicht nur normal, sondern sogar erwünscht – sie zeigen, dass das Bauteil seine Aufgabe erfüllt und den Transformator vor einer Überspannung geschützt hat.

1. Ursprung der Spuren

Um zu verstehen, warum eine Funkenstrecke „Narben“ trägt, muss man sich den physikalischen Prozess während der Auslösung vor Augen führen. Im Moment der Überspannung kommt es zwischen den Elektroden der Funkenstrecke zum Durchschlag des Dielektrikums – meist Luft oder ein Gas innerhalb des Gehäuses. Es entsteht ein elektrischer Lichtbogen, dessen Temperatur im Kanal bis zu 5000–6000 °C erreichen kann.

Solche hohen Temperaturen verursachen:

• mikroskopisches Verdampfen des Elektrodenmaterials – Metallatome gehen in die Gasphase über und kondensieren nach dem Abkühlen auf nahegelegenen Flächen als dunkler Belag

• Oxidation des Metalls – in Gegenwart von Sauerstoff und hoher Temperatur entstehen Metalloxide mit dunkler Färbung

• Pyrolyse organischer Partikel (falls sich in der Nähe Isoliermaterialien befinden), was zu Kohlenstoffablagerungen führt

Arten von Spuren

Die Spuren auf einer Funkenstrecke können unterschiedliche Formen annehmen – und ihr Erscheinungsbild liefert wertvolle Informationen über die Betriebsgeschichte des Bauteils.

a) Punktuelle Brandspuren – kleine dunkle Flecken an den Stellen, an denen der Lichtbogen initiiert wurde. Sie können bereits nach einem einzelnen Auslösen auftreten.

b) Großflächige Verfärbungen – entstehen, wenn die Funkenstrecke in kurzer Zeit mehrfach ausgelöst hat. Die Elektrodenoberfläche verfärbt sich infolge wiederholter Zyklen von Erhitzung und Abkühlung.

c) Kohlenstoff- oder Metallbelag – gebildet aus ausgerissenen Partikeln der Elektroden oder aus Verunreinigungen in der Luft. In Stationen nahe Industrieanlagen oder in Küstenregionen kann dieser Belag durch Salz oder Staub intensiver ausfallen.

d) Mattierung der Oberfläche – Ergebnis langjähriger Nutzung, bei der viele Mikroschäden die Struktur des Metalls verändern.

Bedeutung der Spuren – Interpretation

Nicht jede Spur ist ein Alarmsignal. Für die Beurteilung des Zustands einer Funkenstrecke ist es wichtig, Effekte normalen Betriebs von Anzeichen tatsächlicher Abnutzung zu unterscheiden.

• Betriebsspuren – Beweis dafür, dass die Funkenstrecke ausgelöst und ihre Funktion erfüllt hat. Sie können leichte Brandspuren, Verfärbungen oder eine dünne, leicht entfern­bare Belagsschicht umfassen.

• Kritische Abnutzungsspuren – Risse im Keramik- oder Polymergehäuse, tiefe Materialverluste an den Elektroden, dauerhafte leitfähige Beläge, die den Isolationsabstand verringern und unkontrollierte Überschläge bei Betriebsspannungen verursachen können.

Ein Vergleich aus dem Alltag

Man kann die Funkenstrecke mit den Bremsbelägen eines Fahrzeugs vergleichen. Reibungsspuren bedeuten nicht, dass die Beläge sofort ersetzt werden müssen – im Gegenteil, sie zeigen, dass die Bremse funktioniert. Ein Austausch ist erst notwendig, wenn die Belagdicke unter den Grenzwert fällt oder strukturelle Schäden auftreten.

Genauso bei der Funkenstrecke – Verfärbungen und leichte Brandspuren sind normale „Betriebsspuren“ und kein Defekt.

Einfluss der Umgebung auf das Erscheinungsbild der Spuren

Die Spuren können je nach Einsatzumgebung der Station unterschiedlich aussehen:

• hohe Luftfeuchtigkeit – fördert einheitlich dunkle Beläge

• Salzgehalt der Luft – in Küstenregionen können Beläge dicker und leitfähiger sein

• Industriebedingte Staubbelastung – verursacht graue oder braune Beläge, die manchmal schwerer zu entfernen sind

Warum die richtige Interpretation entscheidend ist

Eine falsche Interpretation kann zu zwei ungünstigen Szenarien führen:

1. Unnötiger Austausch – verursacht Kosten und Stillstände, obwohl das Bauteil noch einwandfrei funktioniert

2. Unterlassener Austausch – lässt eine verschlissene oder beschädigte Funkenstrecke im Einsatz, wodurch der Transformator beim nächsten Überspannungsereignis gefährdet wird

Wir empfehlen, den Zustand der Funkenstrecke bei jeder Inspektion zu dokumentieren (Fotos, Messwerte).

Unterschiede zwischen einem Funkenfänger und einem Überspannungsableiter

In der Elektroenergiebranche werden diese beiden Begriffe oft synonym verwendet, was bei Inspektionen, Ersatzteilbestellungen oder Gesprächen mit Investoren zu Missverständnissen führen kann.

Obwohl Funkenstreckenableiter und Überspannungsableiter funktional miteinander verbunden sind – beide dienen dem Schutz von Anlagen vor den Folgen von Überspannungen – unterscheiden sie sich in ihrer Rolle, ihrem Aufbau und ihrem Wirkungsbereich.

Funkenstreckenableiter – ein Bauteil, kein vollständiges Gerät

Ein Funkenstreckenableiter ist eine einzelne Komponente des Überspannungsschutzes. Er besteht aus zwei oder mehr Elektroden, die durch einen Luftspalt oder ein Gasfüllmedium voneinander getrennt sind. Seine Funktionsweise ist einfach und basiert auf dem Durchschlagen des Isoliermediums:

Im Normalbetrieb leitet er keinen Strom.

Wird die Zündspannung überschritten, kommt es zu einem Funkenüberschlag und die Energie wird zur Erdung abgeleitet.

Ein Funkenstreckenableiter allein kann keinen umfassenden Schutz vor allen Arten von Überspannungen gewährleisten, da er nur bei Überschreitung der Zündspannung reagiert. In Mittelspannungstransformatoren wird er meist als zusätzliches oder historisches Bauteil in älteren Konstruktionen eingesetzt.

Überspannungsableiter – vollständiges Überspannungsschutzgerät

Ein Überspannungsableiter (engl. surge arrester) ist ein vollständiges Gerät, das einen Funkenstreckenableiter enthalten kann, aber auch auf anderen Technologien basieren kann – am häufigsten auf Metalloxid-Varistoren (MOV – Metal Oxide Varistor).

Arten von Überspannungsableitern:

Funkenstreckenableiter-basierte Typen – ältere Lösungen, bei denen der Funkenstreckenableiter das Auslösen initiiert. Zusätzliche Bauteile (z. B. Widerstände) begrenzen den Strom nach der Zündung und löschen den Lichtbogen.

Funkenstreckenlose Typen – moderne Bauformen auf Basis von Zinkoxid-Varistoren mit stark nichtlinearer Kennlinie: Bei Betriebsspannung fließt nur ein minimaler Leckstrom, bei Überspannung sinkt der Widerstand abrupt und die Energie wird abgeleitet.

Warum Funkenstreckenableiter in Mittelspannungsstationen noch anzutreffen sind

Obwohl in neuen Projekten immer häufiger funkenstreckenlose Überspannungsableiter eingesetzt werden, findet man Funkenstreckenableiter noch in:

fertig montierten Mittelspannungsstationen aus den 1980er- und 1990er-Jahren,

Anlagen mit schrittweiser Modernisierung (bei der der Transformator, nicht jedoch die gesamte MS-Ausrüstung, ersetzt wurde),

Installationen mit begrenztem Budget, bei denen ein einfacher Schutz besser ist als gar keiner.

Zusammenarbeit von Funkenstreckenableiter und Überspannungsableiter

In manchen Anlagen arbeiten Funkenstreckenableiter und Überspannungsableiter zusammen:

Der Überspannungsableiter (z. B. MOV) reagiert auf kleinere, häufigere Schaltüberspannungen.

Der Funkenstreckenableiter fungiert als „letzte Schutzinstanz“ bei sehr hohen Überspannungen, etwa infolge eines Blitzeinschlags in unmittelbarer Nähe.

Diese Kombination ist besonders wirksam in Umgebungen mit hohem Risiko atmosphärischer Überspannungen.

Kurz gesagt – der Funkenstreckenableiter ist wie ein Zünder, der Überspannungsableiter wie das gesamte Schutzsystem. Der eine ist ein Bauteil, der andere eine integrierte Lösung. Das Verständnis dieses Unterschieds ist entscheidend, um den Zustand der Komponenten in der Station richtig zu bewerten und fundierte Serviceentscheidungen zu treffen.

Kriterien zur Unterscheidung normaler Gebrauchsspuren von tatsächlichen Schäden

Bei der Inspektion einer fertig montierten Mittelspannungsstation neigen viele dazu, beim Anblick dunkler Streifen, Brandspuren oder Ablagerungen auf einem Funkenstreckenableiter sofort einen Defekt zu vermuten. Eine korrekte Beurteilung erfordert jedoch nicht nur einen Blick auf Farbe und Optik, sondern auch auf geometrische Parameter, Materialzustand und Betriebshistorie. In der Elektroenergiebranche werden mehrere präzise Kriterien angewandt, um „Betriebsspuren“ von „Schadensanzeichen“ zu unterscheiden.

Visuelle Analyse – erste Beurteilungsstufe

Der erste Schritt ist eine genaue Betrachtung des Funkenstreckenableiters bei guter Beleuchtung, idealerweise mit einer Inspektionslampe.
Normale Gebrauchsspuren:

kleine punktuelle Brandspuren an den Stellen der Lichtbogeninitiierung,

leichte Verfärbungen der Elektrodenoberflächen,

dünne Schicht von Belägen, die sich leicht beim Reinigen entfernen lässt.

Schadensanzeichen:

Risse in keramischen oder polymeren Gehäuseteilen,

mechanische Verformungen der Elektroden,

sichtbar tiefe Aufschmelzungen.

Beurteilung des Elektrodenabstands

Jeder Funkenstreckenableiter hat einen vom Hersteller festgelegten Nennabstand zwischen den Elektroden, der entscheidend für die Zündspannung ist.

Zulässige Abweichung: in der Regel ±0,1–0,3 mm, abhängig vom Modell.

Verringerung des Abstands durch Erosion oder Ablagerungen kann die Zündspannung unter den Betriebswert senken – Risiko unkontrollierter Auslösung.

Vergrößerung des Abstands (z. B. durch mechanische Beschädigung) kann dazu führen, dass der Funkenstreckenableiter nicht rechtzeitig auslöst, wodurch der Transformator einem Durchschlag der Isolierung ausgesetzt wird.

Zustand der Isolieroberflächen

Bei offenen Funkenstreckenableitern dient Luft als Isoliermedium, keramische oder polymere Gehäuseteile übernehmen eine stützende und abstandsgebende Funktion.
Normale Anzeichen:

leichter, entfernbarer Oberflächenbelag,

keine sichtbaren Absplitterungen oder Risse.

Schadensanzeichen:

durchgehende Risse im Isolator,

Spuren von Oberflächendurchschlägen (charakteristische dunkle „Bahnen“ entlang des Isolators).

Art und Struktur der Ablagerungen

Ablagerungen entstehen durch Kondensation von Elektrodenmaterial und Partikeln aus der Umgebung.
Unkritische Ablagerungen – dünne, trockene Schicht, die nicht leitfähig ist und sich leicht mit einem trockenen Tuch oder einer antistatischen Bürste entfernen lässt.

Kritische Ablagerungen – dicke, kompakte Schicht mit potenziell leitfähigen Eigenschaften (insbesondere bei hoher Luftfeuchtigkeit). Solche Beläge können zu Leckströmen und vorzeitigen Auslösungen führen.

Betriebshistorie und Anzahl der Auslösungen

Einige Funkenstreckenableiter (insbesondere in integrierten Überspannungsableitern) sind mit einem Auslösezähler ausgestattet. Ein Wert nahe dem maximal zulässigen deutet auf ein baldiges Ende der Lebensdauer hin, auch wenn das Bauteil optisch in Ordnung ist.
Bei Funkenstreckenableitern ohne Zähler ist die fotografische Dokumentation bei vorangegangenen Inspektionen wichtig – sie erlaubt, die Verschlechterung des Zustands im Zeitverlauf zu erkennen.

Messung des Isolationswiderstands

Bei erweiterten Inspektionen wird der Isolationswiderstand zwischen den Elektroden mit Gleichspannung (z. B. 500 V DC) gemessen.

Typische Werte für ein intaktes Bauteil: mehrere hundert Megaohm.

Abfall auf unter einige Dutzend Megaohm kann auf leitfähige Beläge oder Mikrorisse hindeuten.

Normative Kriterien – wann ein Bauteil als defekt gilt

Normen wie PN-EN 60099 und IEC 60099 definieren, dass ein Überspannungsschutzelement als defekt gilt, wenn:

es in der Kontrollprüfung die deklarierte Zündspannung nicht erreicht,

mechanische Beschädigungen vorliegen, die die Betriebssicherheit beeinträchtigen können,

es einen dauerhaften Abfall der Isolationsparameter aufweist.

Praxisregel, wie wir sie bei Energeks oft anwenden:

Wenn sich die Spur entfernen lässt und das Bauteil seine geometrischen und Isolationsparameter beibehält – normaler Betriebseffekt.
Wenn die Spur dauerhaft ist und die Parameter von der Norm abweichen – Anlass zum Austausch.

Verfahren zur Inspektion und Wartung eines Funkenstreckenableiters in einem Mittelspannungstransformator

Die regelmäßige Kontrolle und fachgerechte Wartung von Funkenstreckenableitern in Mittelspannungsstationen gehört zu den einfachsten und zugleich wirksamsten Maßnahmen, um die Lebensdauer des Transformators zu verlängern und die Versorgungssicherheit zu gewährleisten. Vernachlässigungen in diesem Bereich können nicht nur zu kostspieligen Störungen führen, sondern auch ein Sicherheitsrisiko für das Bedienpersonal darstellen.

Wir empfehlen die Einführung eines strukturierten Prüf- und Wartungsablaufs.

1. Vorbereitung der Inspektion – Sicherheit hat Vorrang

Bevor Arbeiten am Funkenstreckenableiter beginnen, ist Folgendes sicherzustellen:

• Trennen der Station vom Netz entsprechend den betrieblichen Vorschriften.

• Spannungsfreiheit mit einem geprüften Spannungsprüfer feststellen.

• Erdung und Kurzschluss der Mittelspannungsanlage, sofern dies durch die Vorschriften des Netzbetreibers gefordert wird.

• Sicherstellen, dass das Personal persönliche Schutzausrüstung trägt (elektroisolierende Handschuhe, Schutzbrille, Helm, schwer entflammbare Kleidung).

2. Sichtprüfung – erste Stufe der Diagnose

• Kontrolle des Zustands der Elektroden auf Verfärbungen, Brandspuren und Verformungen.

• Prüfung der Isolatoroberfläche (Keramik oder Polymer) auf Risse, Sprünge und Anzeichen von Oberflächenüberschlägen.

• Analyse von Ablagerungen – Feststellen, ob diese trocken und leicht entfernbar oder kompakt und potenziell leitfähig sind.

Energeks-Tipp: Eine Inspektionslampe mit fokussiertem Lichtstrahl erleichtert das Erkennen von Mikrorissen und Oberflächenunregelmäßigkeiten.

3. Messung des Elektrodenabstands

• Durchführung mit Messschieber oder Fühlerlehre.

• Vergleich des Ergebnisses mit den Angaben in der Betriebs- und Wartungsanleitung (DTR).

• Ist der Abstand um mehr als 0,3 mm kleiner als der Nennwert, ist eine Reinigung oder ein Austausch erforderlich.

• Ein zu großer Abstand (z. B. nach mechanischer Verschiebung) kann dazu führen, dass der Ableiter im Bedarfsfall nicht rechtzeitig anspricht.

4. Reinigung

• Reinigung nur im spannungsfreien, trockenen Zustand durchführen.

• Verwendung einer trockenen, weichen antistatischen Bürste oder eines Mikrofasertuchs.

• Bei hartnäckigen Ablagerungen punktueller Einsatz von Isopropanol (IPA) auf das Tuch – niemals direkt auf den Ableiter auftragen.

• Nach der Reinigung muss das Bauteil vollständig trocken sein, bevor es wieder unter Spannung gesetzt wird.

5. Fotodokumentation

• Fotos aus drei Perspektiven aufnehmen: Front, Seite, Elektroden-Detail.

• Datum, Stationsnummer und Feldnummer vermerken.

• Vergleich mit früheren Aufnahmen zur Beurteilung der Alterungsrate.

Warum das wichtig ist: Die visuelle Historie eines Bauteils ermöglicht es, den optimalen Austauschzeitpunkt zu bestimmen – bevor es zu einem Ausfall kommt.

6. Elektrische Messungen (optional)

• Bei ableitempfindlichen Modellen Messung des Isolationswiderstands:

  • Messgerät auf Prüfspannung 500 V DC einstellen.

  • Werte über 100 MΩ: sehr guter Zustand.

  • Werte unter 50 MΩ: zusätzliche Reinigung oder Austausch erforderlich.

7. Entscheidungskriterien für den Austausch

Ein Austausch ist notwendig, wenn:

• Risse oder mechanische Schäden vorliegen.

• Der Elektrodenabstand vom Nennwert abweicht und nicht korrigiert werden kann.

• Trotz Reinigung leitfähige Ablagerungen verbleiben.

• Die Isolationsparameter unter die zulässigen Werte gesunken sind.

8. Wartungsintervalle

• Stationen in normaler Umgebung – Kontrolle alle 12 Monate.

• Umgebung mit hoher Staub- oder Salzbelastung – Kontrolle alle 6 Monate.

• Kritische Stationen für die Versorgungssicherheit – zusätzliche Inspektionen nach jedem Gewitter oder Netzstörung.

9. Bewährte Praktiken

• Führen eines Wartungsregisters mit Angaben zu Zustand, Servicearbeiten und Messwerten.

• Verwendung von Originalersatzteilen gemäß DTR.

• Schulung des Personals in der Unterscheidung von Gebrauchsspuren und Schäden.

  ---

Einfluss der Umgebungsbedingungen auf den Zustand eines Funkenstreckenableiters

Die Wirksamkeit eines Funkenstreckenableiters hängt nicht nur von der Fertigungsqualität oder der fachgerechten Montage ab, sondern auch von der Umgebung, in der er betrieben wird. Eine Mittelspannungsstation kann an sehr unterschiedlichen Standorten installiert sein – im Stadtzentrum, in der Nähe eines Industriebetriebs, auf einem Hafengelände oder in der Umgebung eines Tagebaus. Jede dieser Umgebungen stellt spezifische Anforderungen.

Feuchtigkeit und Kondensation

• Wirkmechanismus: Hohe Luftfeuchtigkeit, insbesondere bei niedrigen Temperaturen, führt zur Kondensation von Wasser auf Isolator- und Elektrodenoberflächen. Wasser – insbesondere mit gelösten Salzen oder Verunreinigungen – wirkt leitfähig und kann die Zündspannung verringern.

• Folgen:

  • Vorzeitiges Ansprechen des Ableiters bei normalen Betriebsbedingungen.

  • Mineralische Ablagerungen nach Verdunstung des Wassers.

  • Beschleunigte Korrosion der Elektroden.

• Empfehlungen:

  • Regelmäßige Inspektionen bei starken Temperaturschwankungen.

  • Überprüfung der Stationsbelüftung.

  • Einsatz hydrophober Beschichtungen in feuchten Umgebungen.

Salzhaltige Luft (Küstengebiete)

• Wirkmechanismus: Feinste Salzkristalle aus der Meeresluft lagern sich auf Isolator- und Elektrodenoberflächen ab. Salz ist stark hygroskopisch und bindet Luftfeuchtigkeit, wodurch ein leitfähiger Film entsteht.

• Folgen:

  • Reduzierung der Zündspannung um bis zu mehrere zehn Prozent.

  • Erhöhung der Ableitströme.

  • Bildung schwer entfernbarer Ablagerungen.

• Empfehlungen:

  • Reinigung mindestens doppelt so häufig wie in Binnenlandstationen.

  • Verwendung geschlossener Bauformen oder Schutzabdeckungen.

  • Periodisches Spülen mit demineralisiertem Wasser und anschließendes Trocknen.

Industrielle Staubbelastung

• Wirkmechanismus: Staub aus industriellen Prozessen (Zementwerke, Hütten, Kohlekraftwerke) setzt sich auf den Bauteilen ab. Viele dieser Partikel sind leitfähig oder halbleitfähig.

• Folgen:

  • Erhöhte Ansprechhäufigkeit bei mittleren Überspannungen.

  • Erhöhtes Risiko von Oberflächenüberschlägen.

  • Beschleunigter Elektrodenverschleiß durch abrasiv wirkende Partikel.

• Empfehlungen:

  • Einsatz von Luftfiltern in der Stationsbelüftung.

  • Reinigung alle 6 Monate oder häufiger bei starker Produktionstätigkeit.

  • Kontrolle der Isolatoroberflächen auf Mikroschäden.

Landwirtschaftliche Umgebungen und organische Staubbelastung

• Wirkmechanismus: In der Nähe von Agrarbetrieben, Getreidetrocknungen oder Tierhaltungen ist die Luft mit organischen Partikeln angereichert. Diese können Fette oder Zucker enthalten, die nach Ablagerung auf Isolatoren eine klebrige Schicht bilden, welche Staub anzieht.

• Folgen:

  • Bildung hochviskoser, schwer entfernbarer Beläge.

  • Lokale Leitfähigkeit bei hoher Luftfeuchtigkeit.

  • Beschleunigte Verschmutzung der Isolationsoberflächen.

• Empfehlungen:

  • Chemische Reinigung mit milden Entfettungsmitteln (unter Beachtung der Sicherheitsvorgaben).

  • Regelmäßige Inspektionen während intensiver landwirtschaftlicher Arbeiten.

Extreme Temperaturen

• Wirkmechanismus:

  • Hohe Temperaturen können zu thermischer Ausdehnung der Bauteile führen und dadurch den Elektrodenabstand geringfügig verändern.

  • Niedrige Temperaturen erhöhen das Kondensationsrisiko und verlangsamen die Verdunstung.

• Folgen:

  • In heißen Klimazonen – beschleunigte Alterung von Schutzbeschichtungen.

  • In kalten Klimazonen – erhöhtes Risiko vorübergehend reduzierter Zündspannungen.

• Empfehlungen:

  • Anpassung der Wartungsintervalle an saisonale Wetterbedingungen.

  • Einsatz UV-beständiger Materialien mit hoher Temperaturtoleranz.

Warum die Umgebungsbedingungen bei der Wartungsplanung zu berücksichtigen sind

Es gibt keinen universellen Wartungsintervall für alle Stationen – lokale Einflüsse können den notwendigen Prüfzyklus um bis zu 50 % verkürzen. Unsere Empfehlung:

Den Wartungsplan immer nach Analyse des Standorts, der Ansprechhistorie der Funkenstreckenableiter und der Erdungswiderstandsmessungen festlegen.

Wann sollte ein Funkenstrecken-Austausch erfolgen?

Die Funkenstrecke in einem Mittelspannungstransformator kann über viele Jahre zuverlässig arbeiten, wenn sie korrekt ausgewählt, installiert und gewartet wird. Wie jedes elektroenergetische Bauteil unterliegt sie jedoch Alterung und Verschleiß. Irgendwann liegen ihre Parameter nicht mehr innerhalb der vom Hersteller festgelegten Grenzwerte, und der weitere Betrieb kann die Sicherheit der gesamten Anlage gefährden.

Hauptgründe für den Austausch

a) Mechanische Beschädigungen
Risse im Keramik- oder Polymergehäuse, Brüche oder Verformungen der Elektroden, Lockerung von Befestigungselementen. Solche Schäden können zu unkontrollierten Lichtbogenüberschlägen oder zum Verlust der mechanischen Stabilität führen.

b) Verlust der geometrischen Parameter
Veränderung des Elektrodenabstands außerhalb der in der Betriebsanleitung (DTR) angegebenen Toleranz (oft ±0,3 mm). Ein zu geringer Abstand senkt die Zündspannung und verursacht vorzeitige Ansprechungen, ein zu großer erhöht das Risiko eines Ausbleibens der Reaktion bei Überspannungen.

c) Übermäßiger Materialverschleiß der Elektroden
Sichtbare Materialverluste, Vertiefungen und Oberflächenerosion als Folge mehrfacher Ansprechungen.

d) Dauerhafte leitfähige Ablagerungen
Ablagerungen aus Industrie­staub, Salz oder Korrosionsprodukten, die auch nach Reinigung den Widerstand zwischen den Elektroden reduzieren. Besonders kritisch in feuchter Umgebung, da sich auch bei Betriebsspannung leitfähige Wege bilden können.

e) Verlust der Isoliereigenschaften
Messung des Isolationswiderstands zeigt einen Wert unter den empfohlenen Grenzwerten (z. B. <50 MΩ). Ursache können feine Risse im Isolator oder dauerhafte Verunreinigungen im Material sein.

Normative Austausch­kriterien

Gemäß den Richtlinien der Normenreihe PN-EN 60099 und den Herstellerangaben ist die Funkenstrecke zu ersetzen, wenn:

• die Zündspannung bei Prüfungen um mehr als ±10 % vom Nennwert abweicht,

• die Anzahl der Ansprechungen den in der DTR angegebenen Grenzwert überschreitet,

• mechanische Schäden die Betriebssicherheit beeinträchtigen,

• die Isolationswerte unter die zulässigen Grenzwerte fallen.

Bedeutung der Betriebshistorie

Zwei optisch ähnliche Funkenstrecken können sich technisch in völlig unterschiedlichem Zustand befinden. Daher ist die Führung eines Wartungsprotokolls wichtig, in dem dokumentiert werden:

• Inspektionsdaten,

• Anzahl der Ansprechungen (sofern ein Zähler vorhanden ist),

• Messergebnisse zu Elektrodenabstand und Isolationswiderstand,

• Vergleichsfotos.

Diese Aufzeichnungen ermöglichen eine Prognose des optimalen Austauschzeitpunkts auf Basis der Verschleißgeschwindigkeit.

Wirtschaftlicher Aspekt

Die Kosten für den Austausch einer Funkenstrecke sind deutlich geringer als die Kosten für Reparatur oder Ersatz eines Transformators nach einem Ausfall ohne Überspannungsschutz. Vorbeugender Austausch ist immer wirtschaftlicher als Schadensbehebung.

Empfohlene Austausch­zeitpunkte

• Sofort – bei mechanischen Schäden, sichtbaren Rissen oder dauerhaften leitfähigen Ablagerungen.

• Bei nächster geplanter Abschaltung – wenn Elektrodenabstand oder Isolationswiderstand nahe den Grenzwerten liegen.

• Vorbeugend alle paar Jahre – in Umgebungen mit hohem Überspannungsrisiko und starker Verschmutzung, auch wenn die Funkenstrecke äußerlich intakt wirkt.

Bedeutung der Schulung von Bedienpersonal – eine Investition, die sich auszahlt

Wer schon einmal bei einer Inspektion in einer kompakten Transformatorenstation gearbeitet hat, weiß: Die Arbeit von Bedienern und Servicetechnikern findet nicht am Schreibtisch statt. Sie bedeutet, in enge Räume zu gehen – bei Hitze, Kälte oder nach einem Gewitter – mit Taschenlampe und voller Aufmerksamkeit für Details, die für das ungeübte Auge unsichtbar bleiben.

Deshalb betrachten wir bei Energeks die Schulung von Bedienpersonal nicht als „Schulungskosten“, sondern als strategische Investition in Sicherheit, Zuverlässigkeit und den reibungslosen Betrieb der gesamten Anlage.

Warum Wissen entscheidend ist

Fachwissen ermöglicht es:

• normale Gebrauchsspuren an einer Funkenstrecke von Anzeichen eines Defekts zu unterscheiden,

• Entscheidungen über Reinigung oder Austausch ohne unnötige Ausfallzeiten zu treffen,

• eine präzise Dokumentation des Gerätezustands zu führen.

Ein Bediener, der versteht, wie und warum eine Funkenstrecke so aussieht, wie sie aussieht, handelt sicher und effizient – ohne zu raten und ohne übertriebene Vorsicht, die den Betrieb bremst.

Der Ketteneffekt guter Schulung

Ein geschultes Instandhaltungsteam:

• erkennt echte Gefahren schneller,

• vermeidet unnötige Austauschmaßnahmen „auf Verdacht“,

• hält die Geräte langfristig auf voller Leistungsfähigkeit.

Respekt für Menschen in der Praxis

Überspannungsschutz funktioniert nicht ohne die Menschen, die ihn täglich kontrollieren. Selbst das beste Design und der teuerste Transformator sind nicht sicher, wenn das Bedienpersonal nicht über die nötigen Kompetenzen, Zeit und Werkzeuge verfügt, um sie zu pflegen.

Menschen sind die erste Schutzlinie. Die Funkenstrecke ist die zweite.

Mehrwert für den Betreiber

Für den Eigentümer oder Investor bedeutet ein geschultes Team:

• geringeres Risiko von Ausfällen und Stillständen,

• niedrigere Betriebskosten auf lange Sicht,

• höhere Sicherheit, dass die Infrastruktur normgerecht arbeitet.

Unser Ansatz

Unsere Schulungen verbinden Theorie mit Praxis, zeigen Bauteile in verschiedenen Zuständen, erklären Phänomene verständlich und beantworten alle Fragen – unabhängig davon, wie einfach sie erscheinen mögen. Für uns ist Schulung kein Monolog, sondern ein Dialog, ein Erfahrungsaustausch und ein gemeinsamer Aufbau von Kompetenzen, die im Alltag echten Wert schaffen.

Zukunft des Überspannungsschutzes – Technologie und Menschen im selben Team

Der Überspannungsschutz, zu dem auch die Funkenstrecke gehört, vereint ingenieurtechnische Präzision mit menschlicher Aufmerksamkeit. Er entwickelt sich parallel zu den Stromnetzen, reagiert auf die Herausforderungen neuer erneuerbarer Energiequellen, auf den Betrieb in zunehmend variablen Umgebungen und auf die Notwendigkeit, die Stromversorgung in einer Welt sicherzustellen, die keine Unterbrechungen toleriert.

In modernen Mittelspannungsstationen werden Funkenstrecken künftig immer häufiger in hybriden Systemen mit MOV-Varistoren eingesetzt, in Überwachungssystemen, die Anzahl und Parameter der Ansprechungen erfassen, sowie in Gehäusen, die beständig gegen Salzbelastung, Feuchtigkeit und Industrie­staub sind.

Wenn Sie derzeit eine neue Transformatorenstation planen, eine Netzmodernisierung vorbereiten oder ein Compliance-Audit ansteht – wir sind für Sie da. Besuchen Sie unseren Kontaktbereich, wenn Sie Unterstützung bei Auswahl, Wartung oder Dokumentation Ihrer Überspannungsschutzsysteme benötigen.

Wir helfen Ihnen, die richtige Lösung auszuwählen, zu testen, zu überprüfen und die Dokumentation so vorzubereiten, dass Ihre Geräte heute, in fünf Jahren und unter noch unbekannten Bedingungen störungsfrei arbeiten.

Sehen Sie sich unser Angebot an Mittelspannungstransformatoren an – mit Modellen gemäß PN-EN 60076, sofort verfügbar, mit vollständigen Routineprüfungen und optionalen Sondertests.

Werden Sie Teil der Energeks-Community auf LinkedIn.
Wir teilen unser Wissen nicht, um zu glänzen, sondern damit das Netz zuverlässig funktioniert.

Vielen Dank, dass Sie diesen Text bis zum Ende gelesen haben.

Wir hoffen, dass er nicht nur eine Wissensquelle war, sondern auch eine Inspiration, gezieltere Fragen zu stellen – denn diese sind der Treibstoff jeder Innovation.

QUELLEN:

IEEE Xplore – “Spark Gap Devices for Surge Protection”

CIGRÉ Technical Brochure No. 549 – “Surge Arresters and Spark Gap Technologies”

IEC 60099-4: Surge arresters – Part 4: Metal-oxide surge arresters without gaps for a.c. systems –
