Die Energietechnik liebt Paradoxe.

Die größten Geräte im elektrischen Energiesystem hängen sehr oft von den kleinsten Details ab. Ein Transformator kann mehrere Tonnen wiegen, eine Leistung von mehreren Megavoltampere haben und 30 Jahre lang ununterbrochen arbeiten. Und doch ist die Stelle, die oft über seine Zuverlässigkeit entscheidet, nur wenige Zentimeter groß.

Es ist der Transformatoranschluss.

Genauer gesagt das Element, das das Mittelspannungskabel mit der Durchführung des Transformators verbindet.

Für Außenstehende sieht es aus wie ein gewöhnliches Stück Metall mit ein paar Schrauben. Ein Detail, das kaum jemand beachtet – solange alles funktioniert.

Für einen Elektroenergieingenieur ist das eine ganz andere Geschichte. Es ist einer der verantwortungsvollsten Punkte der gesamten Anlage. Genau hier treffen große Ströme, mechanische Kräfte von schweren Kabeln, Temperaturänderungen und die sehr praktische Frage aufeinander, ob diese Verbindung sicher viele Betriebsjahre unter realen Bedingungen übersteht.

Transformatoranschlüsse sind Verbindungselemente, die auf den Durchführungen von Mittelspannungstransformatoren montiert werden. Sie ermöglichen den sicheren Anschluss von Mittelspannungskabeln, vergrößern die Kontaktfläche der Leiter und verbessern die mechanische Stabilität der Verbindung.

Und das bedeutet sehr konkrete Vorteile:

• Geringeren Kontaktwiderstand.

• Geringeres Risiko von Überhitzung an den Verbindungen.

• Größere Betriebsvorhersehbarkeit des Transformators über einen langen Zeitraum.

Genau deshalb werden in Mittelspannungstransformatoren oft Transformatoranschlüsse vom Typ TOGA verwendet. Sie sind kein ästhetisches Detail oder eine Marketingzugabe. Es ist eine Lösung, die aus einem sehr praktischen Bedürfnis entstanden ist: aus dem Bedürfnis, Strom, Temperatur und Mechanik der Verbindung an einer Stelle besser zu beherrschen, die auf den ersten Blick unscheinbar wirkt, in der Praxis aber enorme Bedeutung hat.

Und genau um diese Themen wird es in diesem Artikel gehen.

Wir zeigen, was Transformatoranschlüsse vom Typ TOGA sind und wie sie aufgebaut sind.

Wir betrachten, warum klassische Kabelverbindungen an Transformator-Durchführungen problematisch sein können.

Wir erklären, wie die Konstruktion der Anschlüsse Strom, Temperatur und Kontaktwiderstand beeinflusst.

Wir untersuchen auch, warum Netzbetreiber zunehmend stabile Verbindungslösungen fordern.

Anhand von Beispielen zeigen wir, in welchen Anlagen Transformatoranschlüsse für die Zuverlässigkeit der gesamten Station grundlegend werden.

Lesezeit: ~11 Minuten

Transformatoranschlüsse vom Typ TOGA – ein kleines Bauteil, das Hunderte Ampere im Zaum hält

Jeder, der schon einmal bei einem geöffneten Mittelspannungstransformator stand, kennt diesen Moment.

Sie blicken auf eine mächtige Maschine. Mehrere Tonnen Stahl, ein Magnetkern, Öl, Wicklungen. Alles wirkt ruhig, schwer, geradezu majestätisch.

Und dann bleibt der Blick an etwas hängen, das nur handgroß ist.

Dem Anschluss.

Und genau hier beginnt die eigentliche Ingenieursarbeit.

Denn das ist kein gewöhnliches Stück Metall.

Es ist ein Bauteil, das Hunderte Ampere fehlerfrei übertragen, Temperaturschwankungen, Vibrationen und mechanische Kräfte der Kabel aushalten muss und dabei über Jahre einen sehr geringen Kontaktwiderstand beibehalten muss.

Der Transformatoranschluss vom Typ TOGA wirkt wie ein Adapter zwischen zwei Welten.

Auf der einen Seite haben wir den Transformator mit seiner Durchführung – den Punkt, an dem die Energie nach außen tritt.

Auf der anderen Seite das Mittelspannungskabel, oft dick, schwer und wenig flexibel.

Der Anschluss fügt dazwischen ein zusätzliches leitendes Element ein, meist aus Kupfer oder Kupferlegierungen. Dieses Element vergrößert die Kontaktfläche, stabilisiert den Leiter und verteilt die mechanischen Kräfte auf eine größere Fläche.

Aus physikalischer Sicht passieren hier drei wichtige Dinge:

• Der Strom hat eine größere Fläche, über die er fließen kann.

• Der Metalldruck ist gleichmäßiger.

• Die Verbindung ist weniger anfällig für Bewegungen und Spannungen.

  Die Wirkung ist einfach: weniger Wärme, weniger Probleme, mehr Betriebsruhe.

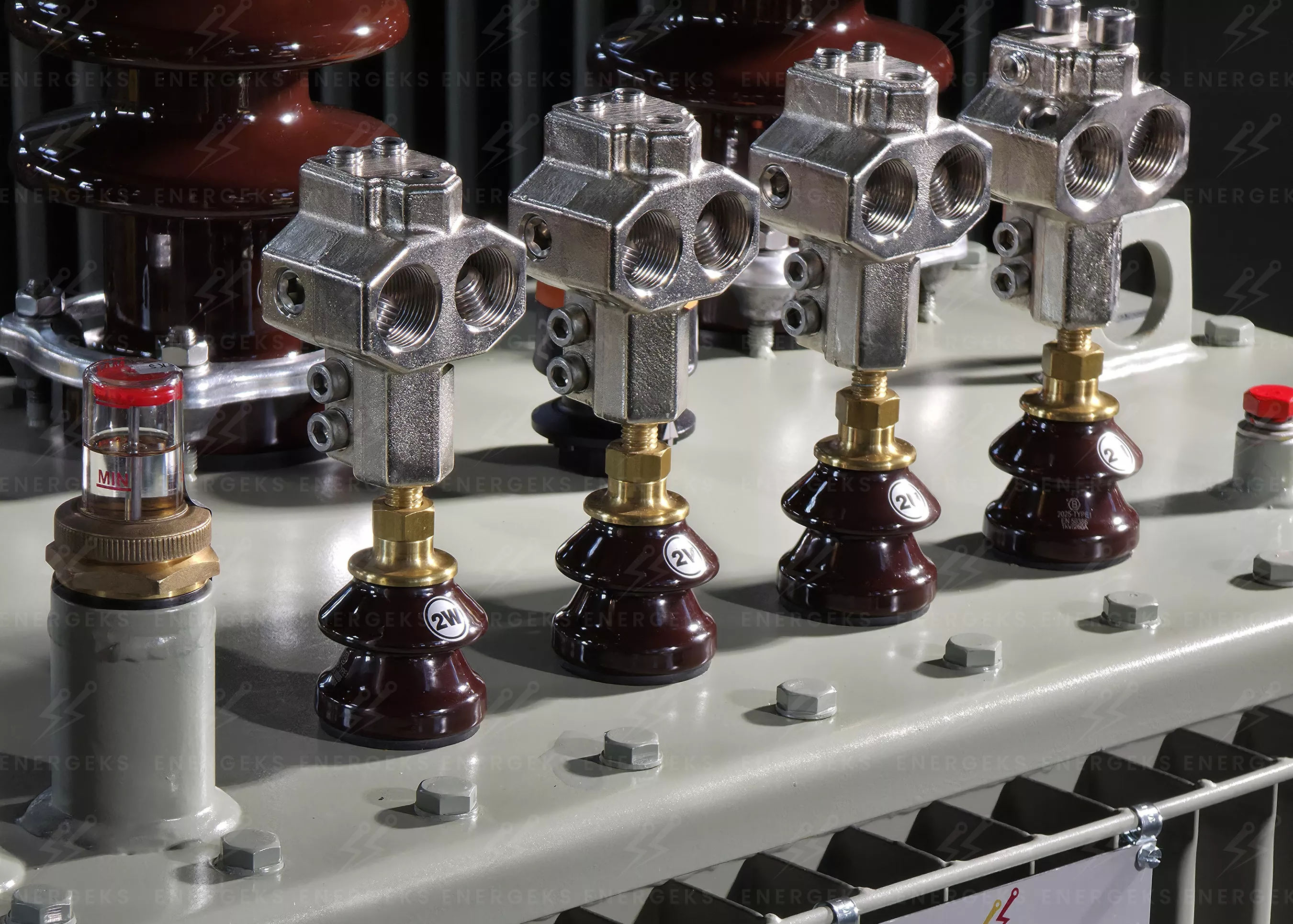

Auf dem Bild ist eine Reihe von Mittelspannungs-Transformatoranschlüssen auf Porzellan-Durchführungen eines Öltransformators zu sehen. Jeder Anschluss dient als Verbindungspunkt für die Mittelspannungskabel und ermöglicht eine sichere und stabile Verbindung der Leiter mit der Transformatorwicklung. Die massive Konstruktion der metallischen Anschlussblöcke vergrößert die Kontaktfläche und ermöglicht einen gleichmäßigen Stromfluss, was lokale Erwärmungen reduziert und das Risiko von Energieverlusten mindert. Gleichzeitig nehmen die Anschlüsse mechanische Belastungen durch die schweren Kabel auf und schützen die Durchführungen vor Spannungen.

An dieser unscheinbaren Stelle konzentriert sich die gesamte Physik des Transformatorbetriebs – Strom, Temperatur und Haltbarkeit der Verbindung, die über Jahrzehnte stabil bleiben müssen.

Photo CC: ENERGEKS 2026

Warum klassische Kabelverbindungen an Transformator-Durchführungen problematisch sein können

Kabelschuh, Schraube, angezogen, fertig.

Auf dem Papier funktioniert das perfekt.

In der Realität treten drei sehr konkrete Probleme auf.

Das erste ist die Masse und Steifigkeit des Kabels.

Mittelspannungskabel mit großen Querschnitten sind nicht zart. Es sind schwere, federnde Konstruktionen, die oft nicht genau dorthin wollen, wo der Plan es vorsieht. Kommt das Kabel schräg an oder steht unter Spannung, wirkt es wie ein Hebel und belastet den Durchführungsanschluss.

Das zweite Problem ist die Kontaktfläche.

Metall berührt Metall nicht ideal. Der Strom fließt über mikroskopisch kleine Kontaktpunkte. Gibt es nur wenige dieser Punkte, steigt die Stromdichte und mit ihr die Temperatur.

Plötzlich wird aus einem kleinen Widerstand eine lokale Wärmequelle.

Das dritte Problem ist die Zeit.

Ein Transformator arbeitet nicht im idealen Vakuum. Es gibt Vibrationen, Temperaturschwankungen, Materialausdehnung, kurzzeitige Überlasten. Basiert die Verbindung nur auf einem einzigen Anpresspunkt, können mit der Zeit Mikrobewegungen entstehen.

Und Mikrobewegungen haben in der Energietechnik einen schlechten Ruf.

Denn sie enden immer mit einer Verschlechterung des Kontakts.

Und genau hier beginnt das Bedürfnis nach besseren Lösungen.

Aber selbst dann ist die Geschichte noch nicht zu Ende.

Denn wenn wir Mechanik und Elektrik der Verbindung verbessert haben, kommt die nächste Ebene der Herausforderungen. Eine, die nicht nur aus Strom, Schrauben und Kabelgeometrie resultiert, sondern aus der Tatsache, dass der Transformator in der realen Welt arbeitet – und nicht im sterilen Labor. Im Freien, in einer Umgebung voller Feuchtigkeit, Staub, wechselnder Temperaturen und all der ungebetenen biologischen Aktivität, die die Energietechnik nur zu gut kennt.

Mittelspannungs-Durchführungsabdeckungen. Was sie sind und wovor sie wirklich schützen

Auf den ersten Blick sehen sie ein bisschen aus wie kleine schwarze Kappen.

Und genau deshalb werden sie leicht unterschätzt. Jemand schaut auf den Transformator, sieht Durchführungen, Anschlüsse, Porzellan, Metall, und behandelt diese Abdeckungen als ein Add-on. So eine technische Kleinigkeit, die halt einfach da ist.

Dabei verrichten solche Kleinigkeiten in der Energietechnik sehr oft die Drecksarbeit, dank der der ganze Rest ruhig arbeiten kann.

Mittelspannungs-Durchführungsabdeckungen werden montiert, um den empfindlichsten Anschlussbereich des Transformators zu schützen. Hier haben wir spannungsführende Teile, Metallteile und relativ geringe Isolationsabstände. Also genau die Kombination, die wir nicht dem Zufall, dem Wetter und der Kreativität der Natur überlassen wollen.

Meist spricht man von Vogelschutzabdeckungen. Und das ist keine Übertreibung oder Branchenlegende. Vögel können in einer Trafostation tatsächlich Unheil anrichten. Es genügt, dass sie sich an einer ungünstigen Stelle niederlassen, mit dem Flügel anstoßen, sich zwei Punkten mit unterschiedlichem Potenzial nähern – und die Physik übernimmt sofort. Ein Lichtbogen entsteht, die Schutzsysteme lösen aus, und plötzlich haben wir eine Abschaltung, die niemand geplant hat.

Klingt unspektakulär, aber genau so sehen einige der nervigsten Betriebsprobleme aus. Keine große Hollywood-Panne. Nur ein kleiner Vorfall, der den Betrieb des Geräts stoppt.

Und hier kommen die Durchführungsabdeckungen ins Spiel.

Ganz in Schwarz, ohne viel Aufhebens. 😎

Ihre Rolle ist sehr einfach. Sie sollen den zufälligen Kontakt mit aktiven Teilen erschweren und das Risiko verringern, dass etwas oder jemand eine Brücke zwischen Potenzialen bildet.

Ein Vogel, ein Kleintier, ein Ast, ein metallischer Gegenstand – manchmal sogar ein Werkzeug bei Wartungsarbeiten. All das kann zum Problem werden, wenn es sich zu nahe an die Stelle begibt, wo die Theorie aufhört und die Mittelspannung beginnt.

Die Abdeckung macht den Transformator natürlich nicht gepanzert und immun gegen die ganze Welt. Aber sie reduziert sehr effektiv das Risiko der einfachsten, absurdesten und leider durchaus realen Vorfälle. Solche, nach denen man auf den Bericht schaut und denkt: „Wirklich? Deswegen?“

Ja, genau deshalb.

Deshalb sind Mittelspannungs-Durchführungsabdeckungen keine Spielerei. Es ist ein praktischer Schutz, der die Zuverlässigkeit des Transformators von der alltäglichsten Seite her unterstützt. Sie verbessert nicht den Katalogglanz des Geräts. Sie verbessert seine Chance auf einen ruhigen, langen Betrieb in der realen Welt.

Und die reale Welt, wie wir wissen, arbeitet nicht immer mit.

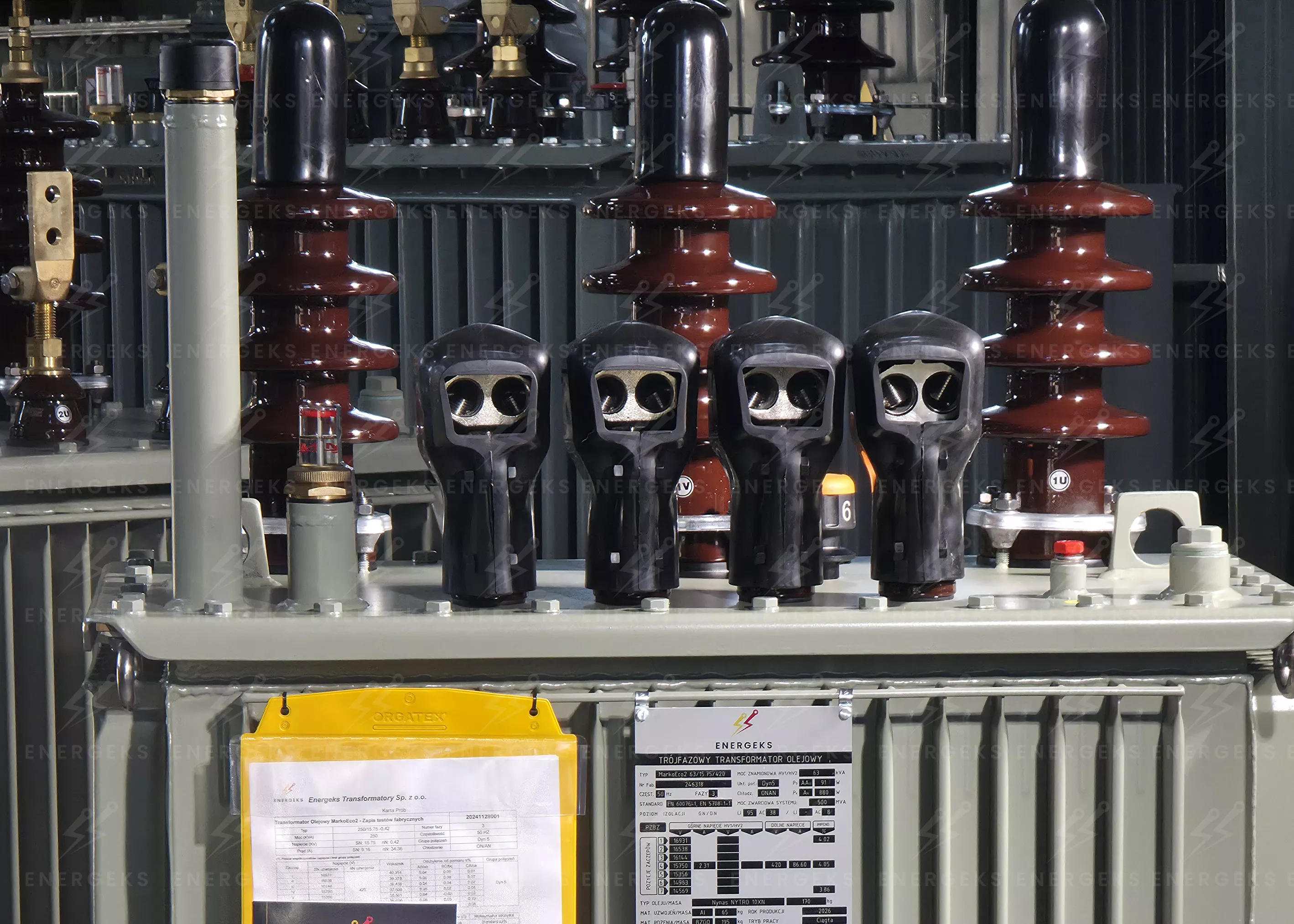

Auf dem Bild sind Mittelspannungs-Durchführungsabdeckungen auf einem Öltransformator zu sehen. Diese unscheinbaren schwarzen Abdeckungen schützen die kritischen Anschlussstellen vor versehentlichem Kontakt mit spannungsführenden Teilen und verringern das Risiko von Kurzschlüssen, die durch Vögel, Kleintiere oder andere äußere Einflüsse verursacht werden. Es ist eine einfache, aber sehr wichtige Schutzkomponente, die Sicherheit und Zuverlässigkeit des Transformators im täglichen Betrieb unterstützt.

Photo CC: ENERGEKS 2026

Aus Projektsicht ist es am sinnvollsten, wenn sich das gesamte Anschlusssystem als eine kohärente Lösung konfigurieren lässt, anstatt es später aus Einzelteilen zusammenzustellen. Je nach Anforderungen der Investition können dies Transformatoren mit Transformatoranschlüssen sein, die Anschlüsse selbst für einen bestimmten Verbindungstyp oder Mittelspannungs-Durchführungsabdeckungen, die die Betriebssicherheit erhöhen. Solche Lösungen sind im Angebot von Energeks verfügbar. Bei konkreten Projekten ist es daher am besten, die Konfiguration zu besprechen und an die realen Betriebsbedingungen der Station anzupassen – am einfachsten, indem Sie direkt Kontakt mit uns aufnehmen.

Wie die Konstruktion der Anschlüsse Strom, Temperatur und Kontaktwiderstand beeinflusst

Hier beginnt der Teil der Energietechnik, der von außen unscheinbar wirkt, im Inneren aber reine Physik ist.

Und wie das mit der Physik so ist: Man kann mit ihr nicht verhandeln, sie tut einfach ihr Werk.

Auf den ersten Blick ist ein Transformatoranschluss nur ein metallisches Bauteil, das das Kabel mit dem Transformator verbinden soll. Dabei verhält sich der Strom nicht so artig, wie wir es uns gerne vorstellen würden. Er fließt nicht ideal über die gesamte Kontaktfläche, wie über eine schön ausgebreitete Fläche.

In Wirklichkeit fließt er durch die Stellen, an denen das Metall wirklich das Metall berührt. Und diese Kontaktpunkte gibt es weit weniger, als die Intuition vermuten lässt.

Und genau deshalb ist die Konstruktion des Anschlusses so bedeutend.

Ist die Kontaktfläche größer und der Anpressdruck gleichmäßiger, gibt es mehr tatsächliche Kontaktpunkte. Das wiederum senkt den Kontaktwiderstand. Und ein niedrigerer Widerstand bedeutet eines: weniger Wärme genau dort, wo wir sie am wenigsten sehen wollen.

Denn Widerstand und Temperatur sind ein Duo, das sehr schnell seine Zähne zeigt. Das Joulesche Gesetz besagt klar: Die an der Verbindung freigesetzte Leistung steigt mit dem Quadrat des Stroms. Das bedeutet, selbst ein geringer Widerstand kann bei hohem Betriebsstrom zu einer lokalen Erwärmungsquelle werden. Zuerst kommen ein paar zusätzliche Grad. Dann beginnt das Material wärmer zu arbeiten, altert schneller, und die Verbindung verliert allmählich ihre ursprünglichen Parameter.

Ein Transformatoranschluss tut hier drei sehr wichtige Dinge gleichzeitig.

Erstens vergrößert er die Kontaktfläche, sodass der Strom mehr Platz zum ruhigen Fließen hat.

Zweitens verteilt er die Anpresskraft besser, sodass die Verbindung nicht nur auf einem kleinen Metallstück arbeitet.

Drittens stabilisiert er das Ganze über die Zeit, sodass das Risiko von Mikrobewegungen sinkt, die über die Jahre die Kontaktqualität verschlechtern können.

Der Effekt ist einfach, aber aus Betriebssicht sehr wertvoll. Der Strom konzentriert sich nicht an einer engen Stelle, sondern verteilt sich über eine größere Fläche. Die Temperatur der Verbindung bleibt niedriger. Und eine niedrigere Temperatur bedeutet einen ruhigeren, vorhersehbareren Betrieb des Transformators.

Man kann es mit dem Straßenverkehr vergleichen. Derselbe Autoverkehr, in eine enge Straße gepresst, führt schnell zu Chaos. Bekommt er eine breite Trasse, fließt alles viel ruhiger. Beim Strom ist es ähnlich. Auch er mag Platz.

Und genau deshalb ist ein gut konstruierter Anschluss kein technisches Detail um seiner selbst willen. Es ist ein Element, das hilft, drei Dinge gleichzeitig im Zaum zu halten: Strom, Temperatur und Haltbarkeit der Verbindung. Und bei einem Transformator, der über Jahrzehnte arbeitet, ist das wirklich keine Kleinigkeit.

Warum Netzbetreiber zunehmend stabile Anschlusslösungen fordern

Netzbetreiber haben einen großen Vorteil gegenüber dem Rest des Marktes.

Sie sehen nicht einen einzelnen Transformator, sondern das ganze, sich wiederholende Bild des Betriebs.

Für den Planer ist ein Transformator ein Gerät, das nach technischen Parametern ausgewählt wurde. Für den Investor ist er ein Element eines größeren Puzzles. Für den Netzbetreiber ist er Teil eines Systems, das nicht ein oder zwei Jahre ruhig funktionieren soll, sondern 30, manchmal 40 Jahre.

Und genau diese Perspektive verändert alles.

Denn wenn man auf Tausende von Geräten blickt, die an verschiedenen Standorten, unter verschiedenen Wetterbedingungen und mit unterschiedlichen Lasten arbeiten, erkennt man sehr schnell, welche Lösungen gut altern und welche nur am Tag der Abnahme gut aussehen.

Jeder Ausfall, jeder Wärmebildbericht, jede überhitzte Verbindung und jeder Fall von Kontaktverschlechterung fließen in die Analyse ein. Am Anfang ist es ein einzelnes Ereignis. Dann ein zweites. Ein drittes. Ein zehntes. Und plötzlich zeigt sich, dass es kein Zufall mehr ist, sondern ein wiederkehrendes Muster.

Und die Energietechnik mag wiederkehrende Probleme ganz und gar nicht.

Deshalb achten Netzbetreiber zunehmend nicht nur auf die Leistung des Transformators, die Verlusthöhe oder die Isolationsparameter, sondern auch darauf, wie die Kabelanschlüsse gelöst sind. Ist die Verbindung mechanisch stabil? Ist die Kontaktfläche ausreichend? Hält das System Spannungen durch schwere Kabel, Vibrationen, Temperaturschwankungen und den mehrjährigen Betrieb stand?

Denn die Praxis zeigt etwas sehr Interessantes.

In vielen Fällen arbeitet der Transformator als Maschine einwandfrei. Die Wicklungen sind in gutem Zustand, das Öl hält die Parameter, der Kern arbeitet stabil. Das Problem beginnt nicht im Herzen des Geräts.

Das Problem beginnt an seiner Schnittstelle zur Außenwelt.

Genau dort, wo das Kabel auf den Transformator trifft.

Und das ist der Moment, in dem ein Detail aufhört, ein Detail zu sein.

Es wird zum Element der Zuverlässigkeit der gesamten Station.

Aus dieser Logik ergeben sich die technischen Anforderungen der Betreiber. Je mehr Betriebserfahrung vorliegt, desto größer ist die Aufmerksamkeit, die auf die Konstruktion der Durchführungen, die Art der Kabelverbindungen, die Stabilität der Anschlüsse und die Widerstandsfähigkeit des gesamten Anschlusssystems gegenüber realen Betriebsbedingungen gerichtet wird.

Denn letztendlich kauft der Betreiber nicht den Transformator allein.

Der Betreiber kauft Betriebsruhe

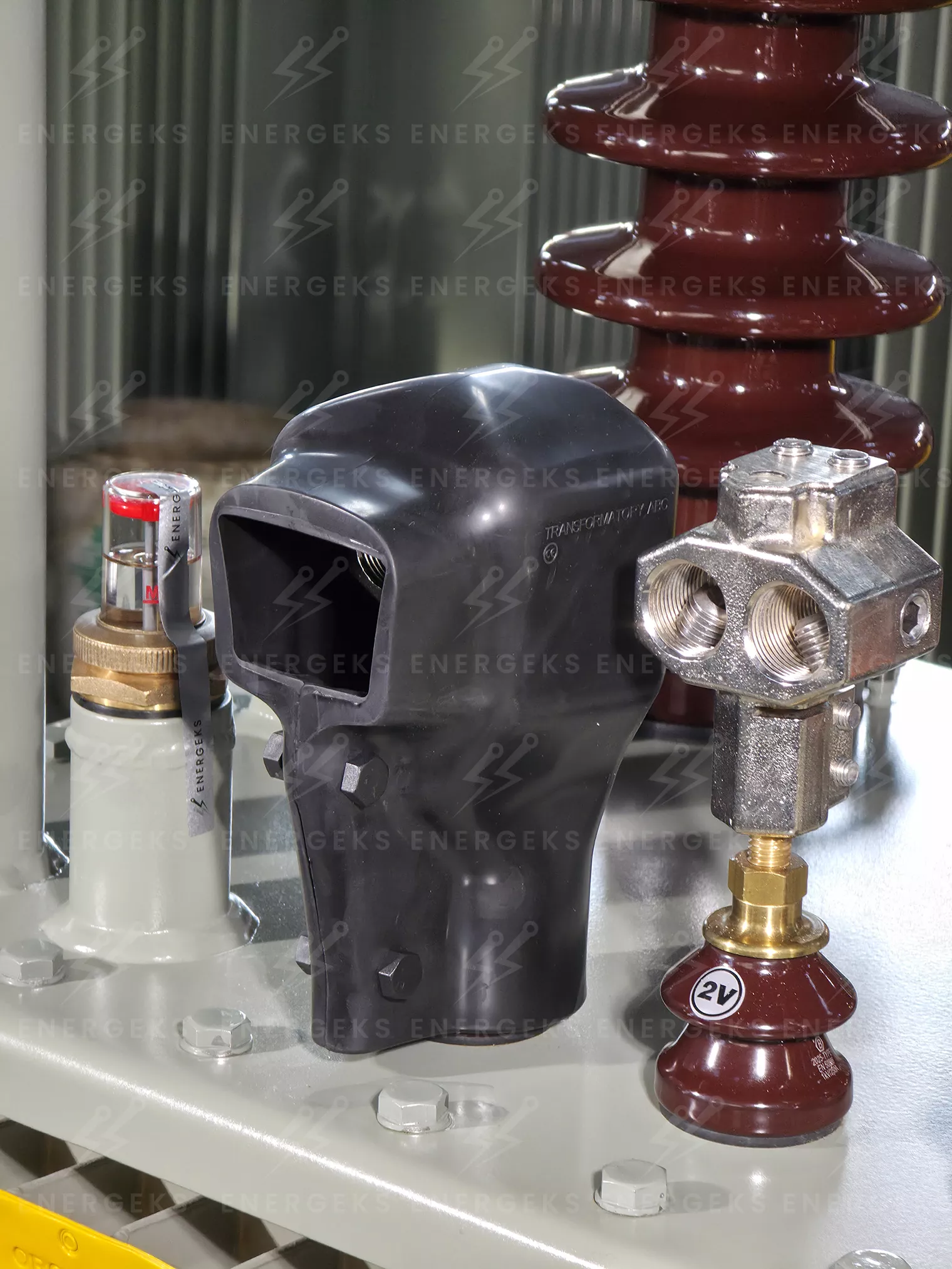

Auf dem Bild ist eine Baugruppe von Mittelspannungs-Transformatoranschlüssen zu sehen: ein Transformatoranschluss, eine Porzellan-Durchführung und eine Durchführungsabdeckung, die die kritische Stelle vor Umgebungseinflüssen schützt. Genau hier treffen Strom, Mechanik und Betriebsbedingungen aufeinander, weshalb jedes dieser Elemente bewusst ausgewählt sein muss und als einheitliches System funktionieren sollte. In der Praxis bedeutet das eines: Zuverlässigkeit beginnt im Detail, und ein gut konstruierter Anschluss ist kein Zufall, sondern das Ergebnis der richtigen Auswahl aller Komponenten, die zusammen eine sichere und dauerhafte Verbindung ergeben.

Photo CC: ENERGEKS 2026

Wo Transformatoranschlüsse zeigen, ob ein Projekt wirklich durchdacht war

Es gibt Anlagen, in denen der Transformator ein recht bequemes Leben führt. Er arbeitet gleichmäßig, das Kabel kommt ohne größere Akrobatik an, die Last macht nicht täglich Achterbahn, und alles sieht so aus wie auf der schönen Zeichnung aus dem Projekt.

Aber es gibt auch Orte, an denen die Realität schnell überprüft, ob der Anschluss am Transformator mit Bedacht geplant wurde oder nur so, dass man ihn verschrauben und den Vorgang abschließen konnte.

Und genau dort hören Transformatoranschlüsse auf, eine technische Spielerei zu sein.

Sie werden zu einem sehr praktischen Test für die Qualität der gesamten Lösung.

Nehmen wir Photovoltaik-Freiflächenanlagen.

Alles scheint einfach.

Es gibt Energieerzeugung, es gibt einen Transformator, es gibt die Energieableitung ins Netz. Ende der Geschichte. Nur dass der Transformator in einem PV-Park unter Bedingungen arbeitet, die gerne die Geduld der Materialien auf die Probe stellen. Morgens wacht das System auf, später steigt die Leistung, dann kommt die volle Sonne, eine Wolke, wieder Sonne, die Umgebungstemperatur tut ihr Übriges, und damit ändern sich auch die Arbeitsbedingungen der Verbindungen. Das ist nicht das ruhige, gleichförmige Leben eines alten Ortsnetztransformators, der einen halben Tag lang mehr oder weniger dasselbe tut. Hier können sich Strom und Temperatur dynamisch ändern, und jeder solche Zyklus bedeutet Arbeit für das Material, den Anpressdruck und den Kontakt.

Hinzu kommen die Kabel. Dick, schwer, massiv, mit Eigensinn. Solche, die nicht die geringste Lust haben, sich nur deshalb sanft zu verlegen, weil jemand die Trasse hübsch in den Plan gezeichnet hat. Ist die Verbindung an der Durchführung schwach oder zu empfindlich für Spannungen, wird der PV-Park das schnell zeigen. Und das ohne jede Sentimentalität.

Ähnlich sieht es in Industrieanlagen aus, nur dass hier der emotionale Einsatz noch größer ist, denn auf der anderen Seite des Kabels steht oft ein Prozess, der Stillstände wirklich nicht mag.

Stahlwerke, Gießereien, Chemieanlagen, große Logistikzentren, Rechenzentren, Betriebe mit Produktionslinien im Dauerbetrieb. An solchen Orten versorgt der Transformator keine abstrakte Leistung aus einer Tabelle. Er versorgt konkrete Arbeit, konkrete Maschinen, konkretes Geld, das fließt oder nicht fließt. Beginnt sich die Verbindung am Transformator zu erwärmen, zu altern oder an Stabilität zu verlieren, ist das nicht mehr ein kleiner technischer Mangel. Es ist der Beginn eines Problems, das sich auf die gesamte Anlage auswirken kann.

Und genau deshalb will in der Industrie niemand, dass sich eine kritische Stelle des Systems wie eine unberechenbare Pflastersteinreihe nach dem ersten Winter verhält. Die Verbindung muss stabil, vorhersehbar und im besten Sinne langweilig sein. Sie muss einfach funktionieren.

Dann gibt es noch Containerstationen – Orte, an denen die Theorie sehr schnell auf eine enge Realität trifft.

Hier zählt jeder Zentimeter. Die Kabel kommen von unten, die Schaltanlage steht nah dran, der Transformator hat seine Abmessungen, und plötzlich entdeckt die für die Montage verantwortliche Person, dass die vorgesehene Geometrie wunderbar war, bis das echte Kabel auftauchte. Nicht das aus der Broschüre, sondern das reale, steife, schwere und wenig kooperationsbereite.

Unter solchen Bedingungen kann selbst eine gute Verbindung ins Schwitzen geraten, wenn sie nicht ausreichend stabilisiert ist. Das Kabel kommt selten perfekt gerade an, der Bewegungsraum ist begrenzt, und jede unnötige, verspannende Verdrehung wirkt sich später auf den Anschlusskontakt und die Kontaktqualität aus. Genau hier zeigt ein gut konstruierter Anschluss seinen wahren Wert. Nicht im Katalog, sondern dann, wenn man gleichzeitig Physik, Platz und das Gewicht des Kabels in den Griff bekommen muss.

Es gibt auch umwelttechnisch anspruchsvollere Anlagen, zum Beispiel Objekte mit großen Temperaturschwankungen, Außeninfrastruktur oder Standorte, an denen der Transformator in einer Umgebung mit Staub, Feuchtigkeit und ständig wechselnden Bedingungen arbeiten muss. Dort hat jedes Detail des Anschlusses eine noch größere Bedeutung, denn die Verbindung arbeitet nicht im komfortablen Labor, sondern in einer Welt, die regelmäßig überprüft, ob alles ordentlich gemacht wurde.

Und genau deshalb sind Lösungen, die die Kontaktfläche und die mechanische Stabilität erhöhen, kein Luxus für Equipment-Ästheten. Sie sind einfach eine vernünftige Antwort auf die Betriebsbedingungen.

Denn die Wahrheit ist ziemlich amüsant, auch wenn sie für den Betrieb weniger amüsant ist.

Der Transformator kann hervorragend sein.

Der Kern solide, die Wicklungen präzise, das Öl in Ordnung, alles sieht aus wie es soll.

Und dann kann die ganze Majestät von mehreren Tonnen Gerät durch wenige Zentimeter Metall an der Anschlussstelle auf die Probe gestellt werden.

Verwandtes Thema, das Sie kennen sollten:

Warum hat eine Transformator Durchführung ein oder zwei Bohrungen?

Wenn Sie besser verstehen möchten, warum selbst ein so kleines Detail wie die Art der Kabelbefestigung wichtig ist, schauen Sie in unseren Artikel über die Konstruktion von Mittelspannungs-Durchführungsanschlüssen.

Dort zeigen wir, worin der Unterschied zwischen einem und zwei Montagelöchern besteht und wie sich das auf die Stabilität der Verbindung und ihre Haltbarkeit über die Zeit auswirkt.

Und woher bekommt man eigentlich einen solchen Transformator, die Anschlüsse und noch diese Kappen?

Und damit kommen wir zu einer sehr lebensnahen Frage.

Denn die Theorie ist die Theorie, die Physik ist die Physik, die Temperaturdiagramme sehen im Artikel auch wunderbar aus, aber am Ende muss jemand das Thema einfach abschließen.

Man muss den Transformator auswählen.

Man muss die Anschlüsse auswählen.

Man muss die Durchführungsabdeckungen vorsehen. Man muss dafür sorgen, dass alles nicht nur im Katalog zusammenpasst, sondern später auch auf der realen Station, mit dem realen Kabel, der realen Montage und den realen Anforderungen des Betreibers.

Und genau hier liegt der Unterschied zwischen dem Zusammenstellen eines Systems aus beliebigen Einzelteilen und dem Planen einer Lösung, die als Ganzes Sinn ergibt.

Denn man kann den Transformator als separates Produkt betrachten, die Anschlüsse als separates Zubehör und die Abdeckungen als noch ein weiteres Add-on zur Bestellung. Nur dass diese Dinge in der energietechnischen Praxis nicht getrennt voneinander wirken. Sie treffen an einer Stelle aufeinander, an einem Anschluss, unter demselben Strom, derselben Temperatur und demselben Druck der Realität.

Deshalb ist es am vernünftigsten, sie gemeinsam zu betrachten.

Im Angebot von Energeks finden Sie sowohl verlustarme Mittelspannungs-Öltransformatoren als auch harzisolierte Trockentransformatoren. Sie können sich zwecks Auswahl der Transformatoranschlüsse sowie der Mittelspannungs-Durchführungsabdeckungen direkt an uns wenden.

So kann das gesamte System kohärent auf das konkrete Projekt, die Art der Kabelführung, die Montagebedingungen und die Anforderungen der jeweiligen Anlage abgestimmt werden. Ohne Rätselraten, ohne Improvisation am Ende der Investition und ohne die nervöse Frage, ob alle Komponenten wirklich so zusammenarbeiten werden, wie sie sollten.

Und das hat in der Energietechnik wirklich Bedeutung.

Denn manchmal entscheidet über die Zuverlässigkeit eines Transformators nicht nur das, was sich im Inneren des Tanks befindet.

Ebenso wichtig kann sein, was draußen passiert. An den Durchführungen, an den Anschlüssen, an der Schnittstelle zwischen Kabel und Gerät. An all diesen Stellen, die auf einem Foto aus der Ferne keinen großen Eindruck machen, dafür aber nach einigen Betriebsjahren einen großen Unterschied machen können.

Wenn Sie technische Geschichten aus der Energietechnik mögen, ohne Überhöhung, aber mit Respekt vor dem Detail, laden wir Sie auch auf unser LinkedIn ein.

Referenzen

IEEE Power Transformer Handbook

Pfisterer – Technical documentation (MV connection technology)
