Was bedeutet Trockentransformator und warum ist er nicht immer mit Harz vergossen?

Ein Trockentransformator ist nicht ein einziger Gerätetyp, sondern eine Gruppe von Transformatoren ohne Isolierflüssigkeit. Er kann Luftisolierung, Open-Wound-Wicklungen, VPI-Imprägnierung, Verbundisolierung oder vollständiges Vergießen mit Epoxidharz (Cast Resin) aufweisen. Die Wahl hängt von der Arbeitsumgebung, der Luftfeuchtigkeit, der Staubbelastung, den Brandschutzanforderungen, der Kühlung und der Wartungsfreundlichkeit ab.

"Trockentransformator" klingt einfach. So einfach, dass es fast verdächtig ist.

In der Branche wirkt oft ein Gedankenkurzschluss: Trocken, also Harz.

Jemand sagt "Trockentransformator", und die andere Person sieht sofort Wicklungen, die randvoll mit Epoxidharz vergossen sind, vor ihrem geistigen Auge. Solide, glänzende, kompakte Spulen. Kein Öl. Kein Tank. Kein Leckagerisiko. Thema erledigt.

Nur dass das Thema technisch überhaupt nicht erledigt ist.

Ein Trockentransformator ist nicht eine Technologie. Er ist eine ganze Familie von Konstruktionen, bei denen Isolierung und Kühlung nicht auf einer Isolierflüssigkeit basieren. Es gibt weder Mineralöl noch Ester, die Wärme aufnehmen und gleichzeitig eine isolierende Funktion erfüllen. Die Wärme wird hauptsächlich über die Luft abgeführt, und die Isolierung der Wicklungen kann auf verschiedene Arten ausgeführt sein.

Und genau hier beginnt der interessanteste Teil.

Trocken kann ein Transformator mit Luftisolierung sein.

Trocken kann ein im VPI-Verfahren imprägnierter Transformator sein.

Trocken kann ein Transformator vom Typ Open Wound sein.

Trocken kann ein Transformator mit Verbundisolierung sein.

Trocken kann schließlich ein Cast-Resin-Transformator sein – also der bekannteste, mit Epoxidharz vergossene.

Jeder von ihnen gehört zur Welt der Trockentransformatoren, aber nicht jeder verhält sich gleich. Sie unterscheiden sich in ihrer Widerstandsfähigkeit gegen Feuchtigkeit, Staub, Temperatur, Vibrationen, Verschmutzungen, Überlasten, in der Kühlungsart und der Wartungsfreundlichkeit.

Daher sollte die Frage "Welchen Trockentransformator wählen?" nicht mit dem Preis beginnen.

Sie sollte mit dem Arbeitsort beginnen.

Wird der Transformator in einem sauberen Technikraum stehen?

In einer Industrihalle mit Staub?

In einem öffentlichen Gebäude?

In einer Innenstation? In der Nähe von Menschen?

In einer feuchten Umgebung?

An einem Ort, wo ein niedriger Geräuschpegel zählt?

Dort, wo jeder Ausfall einen teuren Stillstand bedeutet?

Erst dann macht es Sinn, darüber zu sprechen, ob Epoxidharz, VPI, Luftisolierung oder eine Sonderkonstruktion am besten ist.

Dieser Text ordnet das Thema ohne unnötiges Beiwerk.

Es geht darum, was ein Trockentransformator wirklich bedeutet, welche Arten es gibt, wie sich Luftisolierung, VPI und Cast Resin unterscheiden, wo Open Wound sinnvoll ist und warum Epoxidharz nicht immer die einzig vernünftige Antwort ist.

Lesezeit: ~ 8 Minuten.

Ein Trockentransformator ist nicht eine Box, sondern mehrere verschiedene Konstruktionsphilosophien

Vereinfacht gesagt ist ein Trockentransformator ein Transformator, der nicht in eine Isolierflüssigkeit getaucht ist. In einem Öltransformator arbeiten Wicklungen und Kern in Öl oder einer anderen Elektroisolierflüssigkeit. In einem Trockentransformator gibt es diese Flüssigkeit nicht.

Aber das Fehlen von Öl bedeutet nicht das Fehlen von Isolierung. Das ist sehr wichtig.

Die Isolierung muss immer noch Betriebsspannungen, Überspannungen, Erwärmung, Alterung, Vibrationen sowie mechanische Beanspruchungen bei Kurzschlüssen aushalten. Der Unterschied besteht darin, dass diese Funktion von festen Materialien, Luft, Lacken, Harzen, Elektroisolierbändern, Abstandshaltern, Distanzstücken, Imprägnierungssystemen und der Konstruktion von Kühlkanälen übernommen wird.

Genau deshalb können zwei Trockentransformatoren gleicher Leistung in der Tabelle ähnlich aussehen, sich im Betrieb aber völlig unterschiedlich verhalten.

Einer wird Wärme besser abgeben, aber Verschmutzungen schlechter vertragen.

Ein anderer wird widerstandsfähiger gegen Feuchtigkeit sein, aber schwerer und teurer.

Ein dritter wird wartungsfreundlicher sein, aber einen sauberen, gut belüfteten Raum benötigen.

Ein vierter wird dort funktionieren, wo eine normale Konstruktion durch Chemie, Vibrationen oder erhöhte Temperatur zu schnell altern würde.

Das ist ein bisschen wie bei technischer Kleidung. Ein T-Shirt, eine Softshelljacke, eine Regenjacke und ein Overall können alle dem Körperschutz dienen, aber kein vernünftiger Mensch behandelt sie als austauschbar. Jede Lösung ist in einer anderen Umgebung sinnvoll.

Genauso ist es mit Trockentransformatoren.

Welchen Trockentransformator wählen – ist jeder Trockentransformator ein Harztransformator?

Jeder Cast-Resin-Transformator (Epoxidharz) ist ein Trockentransformator, aber nicht jeder Trockentransformator ist ein Harztransformator.

Diesen Satz sollte man sich merken, denn er löst die Hälfte der branchenüblichen Missverständnisse.

Harz, also Cast Resin, ist nur einer der Typen von Trockentransformatoren.

Ein sehr populärer, oft sehr guter, aber nicht der einzige.

Wenn in einer Anfrage nur "Trockentransformator" steht, ohne Spezifizierung der Wicklungstechnologie, können Angebote für verschiedene Konstruktionen eingehen.

Die eine Firma wird Cast Resin anbieten – einen Trockentransformator mit harzvergossenen Wicklungen.

Die zweite VPI – einen Trockentransformator mit vakuumdruckimprägnierten Wicklungen.

Die dritte eine Open-Wound-Konstruktion – einen Trockentransformator mit offenen, belüfteten Wicklungen.

Die vierte, am interessantesten: Dip and Bake – einen Trockentransformator mit durch Tauchimprägnierung und Ofenaushärtung behandelten Wicklungen.

Formell sind alle Trockentransformatoren, aber technisch sind sie nicht dasselbe Produkt.

Hier beginnt das Risiko, Äpfel mit Birnen zu vergleichen.

Der Preis kann sich nicht unterscheiden, weil jemand mit der Marge übertrieben hat, sondern weil unterschiedliche Isoliersysteme, unterschiedliche Umweltwiderstandsfähigkeit, unterschiedliche Kühlungsarten und unterschiedliche Möglichkeiten für den Betrieb unter schwierigeren Bedingungen verglichen werden.

Daher reicht in einer gut vorbereiteten Spezifikation "Trockentransformator 1000 kVA" nicht aus. Es lohnt sich, die Wicklungstechnologie, die Umwelt-, Klima- und Brandschutzklassen, die Kühlungsart, den Geräuschpegel, die Schutzart des Gehäuses, die Umgebungsbedingungen, die Raumlüftung, die Temperatursensoren und die Betriebsanforderungen zu präzisieren.

Ein Trockentransformator arbeitet nicht im Vakuum.

Er arbeitet in einem konkreten Gebäude, einer konkreten Station, einer konkreten Halle und einer konkreten Luft. Und die Luft kann sauber, trocken und ruhig sein. Sie kann aber auch Feuchtigkeit, Staub, Salz, chemische Dämpfe und all das mit sich bringen, was elektrische Isolierung überhaupt nicht mag.

Trockentransformator mit Luftisolierung

Die einfachste Variante ist der Trockentransformator mit Luftisolierung.

Bei einer solchen Konstruktion bleibt die Luft eines der grundlegenden Elemente des Isolier- und Kühlsystems. Die Wicklungen sind nicht vollständig in einem Harzblock vergossen. Sie sind in der Regel mit Elektroisolierlack oder Harz in einem Imprägnierprozess geschützt, zum Beispiel nach dem VPI-Verfahren oder dem einfacheren Dip-and-Bake-Verfahren.

In der Praxis bedeutet das, dass die Wicklung geschützt ist, aber nicht in einem dicken, massiven Harzblock eingeschlossen.

Das bringt einige wichtige Vorteile. Ein solcher Transformator kann leichter sein. Er kann Wärme gut abgeben, da die Luft leichteren Zugang zu den Wicklungsoberflächen hat. Er kann auch leichter zu inspizieren und zu warten sein, da die Konstruktion offener ist.

Aber es gibt auch eine andere Seite.

Wenn die Betriebsisolierung zu einem großen Teil die Luft bleibt, bekommt die Qualität dieser Luft enorme Bedeutung. Staub, Feuchtigkeit, leitfähige Verschmutzungen, aggressive chemische Verbindungen und Kondenswasser können zu einem echten Problem werden. Ein Transformator dieser Art braucht eine saubere, trockene und kontrollierte Umgebung.

Das ist an sich kein Nachteil.

Es ist einfach eine Bedingung für den korrekten Einsatz.

In einem sauberen Technikraum kann eine solche Konstruktion sehr gut funktionieren.

In einer schwierigen Industriehalle, wo Staub in der Luft schwebt und Temperatur und Luftfeuchtigkeit sich dynamisch ändern, muss man schon vorsichtiger sein.

Ein Transformator mit Luftisolierung ist wie ein Gerät, das hervorragend atmet.

Aber wenn es atmet, sollte es keinen Schmutz einatmen.

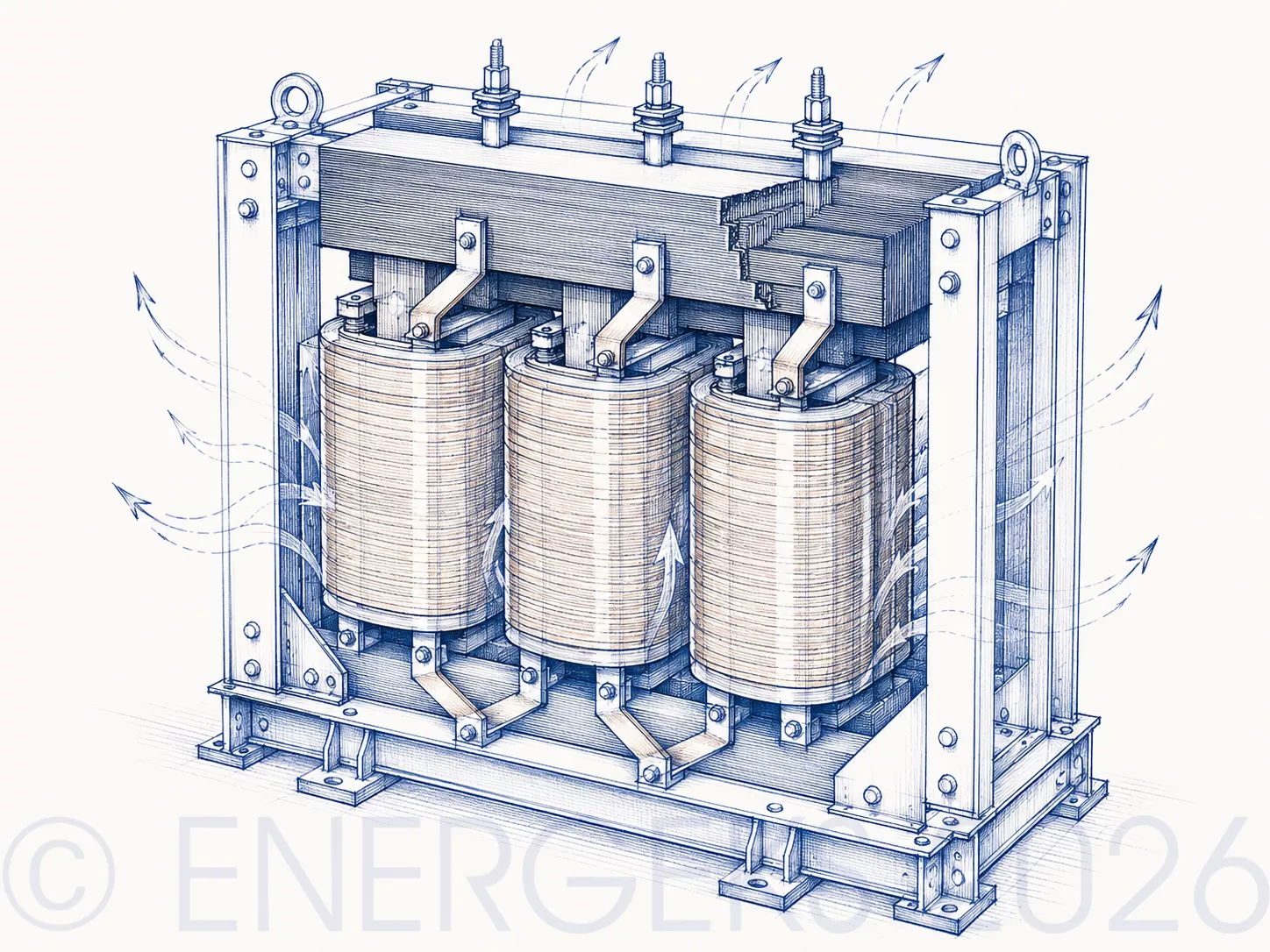

Die Abbildung zeigt eine Trockentransformatorkonstruktion, bei der die Räume zwischen Wicklungen, Isolatoren und tragenden Elementen deutlich sichtbar sind. Das veranschaulicht gut das Prinzip des Trockentransformators mit Luftisolierung: Die Luft ist an der Kühlung und elektrischen Trennung beteiligt, die Wicklungen sind nicht vollständig in einer massiven Harzmasse eingeschlossen. Ein solcher Transformator mag saubere, trockene Technikräume.

Trockentransformator VPI

VPI steht für Vacuum Pressure Impregnation, also Vakuumdruckimprägnierung.

Bei dieser Technologie werden die Wicklungen in einem kontrollierten Prozess mit Harz oder Elektroisolierlack getränkt. Zuerst wird die Luft aus den Zwischenräumen zwischen den Windungen entfernt, dann wird das Imprägniermaterial unter Druck eingebracht. Nach dem Aushärten entsteht eine festere, stabilere und besser geschützte Struktur als bei einfacher Lackierung.

Entscheidend ist jedoch, dass VPI nicht denselben Effekt erzeugt wie das Vergießen mit Epoxidharz.

Bei einem VPI-Transformator sind die Wicklungen mit Isolierung getränkt, aber nicht vollständig in einem massiven Harzblock eingeschlossen. Es entsteht keine einheitliche, massive Epoxidblockstruktur. Wir haben eher eine imprägnierte, verstärkte und geschützte Struktur, die dennoch einen offeneren Charakter behält.

Das ergibt einen interessanten Kompromiss.

VPI kann preislich vorteilhaft gegenüber Harz sein.

Es kann Wärme gut ableiten, da die Wicklung nicht von einer dicken Harzschicht bedeckt ist. Es kann leichter und in bestimmten Anwendungen flexibler sein. Es funktioniert gut in vielen Technikgebäuden, in der Industrie, in Schaltanlagenräumen und bei Anwendungen mit relativ kontrollierten Bedingungen.

Es ist jedoch nicht die Technologie für jede Umgebung.

Wenn der Transformator an einem Ort mit hoher Luftfeuchtigkeit, in Luft mit leitfähigem Staub, in einer chemischen Atmosphäre oder in einer salzbelasteten Zone arbeiten soll, muss man sehr genau prüfen, ob VPI ausreicht. Manchmal wird es ausreichen. Manchmal sind VPE, Harz oder eine völlig andere Lösung besser.

Man kann es so einfach sagen: VPI ist ein vernünftiger Kompromiss zwischen Preis, Kühlung und Widerstandsfähigkeit. Aber wie jeder Kompromiss funktioniert er am besten, wenn man die Arbeitsbedingungen gut kennt.

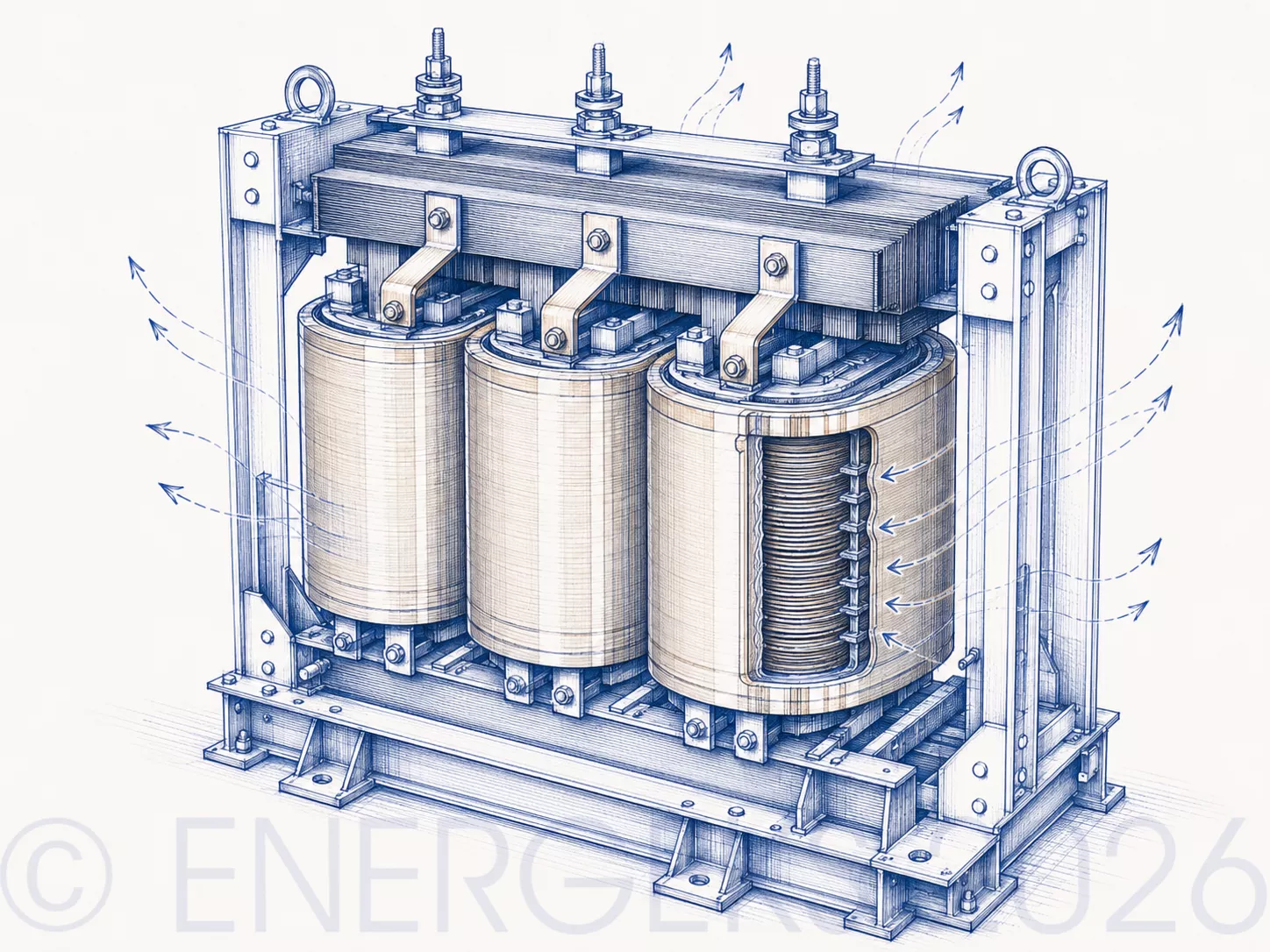

Die Abbildung zeigt einen Trockentransformator mit sichtbaren Wicklungen, Tragrahmen und Isolatoren, was gut zur VPI-Technologie passt. Bei einem VPI-Transformator werden die Wicklungen im Vakuumdruckimprägnierverfahren mit Lack oder Harz getränkt, aber nicht vollständig wie bei Cast Resin vergossen. Dadurch behält die Konstruktion einen guten Kompromiss zwischen Isolationsschutz, Kühlung und Kosten.

Trockentransformator Open Wound

Open Wound ist eine Konstruktion mit offenen, luftgekühlten Wicklungen.

Manchmal werden solche Transformatoren als AN (Air Natural) bezeichnet, wenn die Kühlung durch natürliche Luftbewegung ohne Ventilatoren erfolgt. In anderen Fällen kann eine Fremdbelüftung mit Ventilatoren hinzukommen.

Bei einem Open-Wound-Transformator sind die Wicklungen sichtbar, belüftet und mit Elektroisolationsmaterialien geschützt. Sie sind nicht in einer Harzmasse eingeschlossen.

Die Luftzirkulation ist hier sehr wichtig, da sie für die Wärmeabfuhr verantwortlich ist.

Der größte Vorteil ist die effektive Kühlung.

Die offene Konstruktion erlaubt der Luft, durch Kanäle und um die Wicklungen zu strömen. Dadurch kann der Transformator Wärme effizient an die Umgebung abgeben. Ein zusätzlicher Vorteil kann ein geringeres Gewicht sowie eine einfachere Inspektion sein.

Die größte Einschränkung ist die Empfindlichkeit gegenüber der Umgebung.

Open Wound mag keine Feuchtigkeit, keinen Staub, keine Verschmutzungen und keine aggressive Luft.

In einem sauberen Innenraum kann er sehr gut funktionieren. An einem Ort, wo sich Staub auf der Isolierung absetzt, Feuchtigkeit leitfähige Pfade bildet und die Belüftung Verunreinigungen aus der Halle ansaugt, kann es problematisch werden.

Diese Lösung ist eher für Innenräume mit kontrollierten Bedingungen gedacht.

Nicht für eine zufällige Hallenecke, wo es "schon irgendwie gehen wird".

In der Energietechnik bedeutet "schon irgendwie gehen" oft später "warum löst die Schutzausrüstung aus?" oder "warum steigt die Temperatur schneller als in der Dokumentation?".

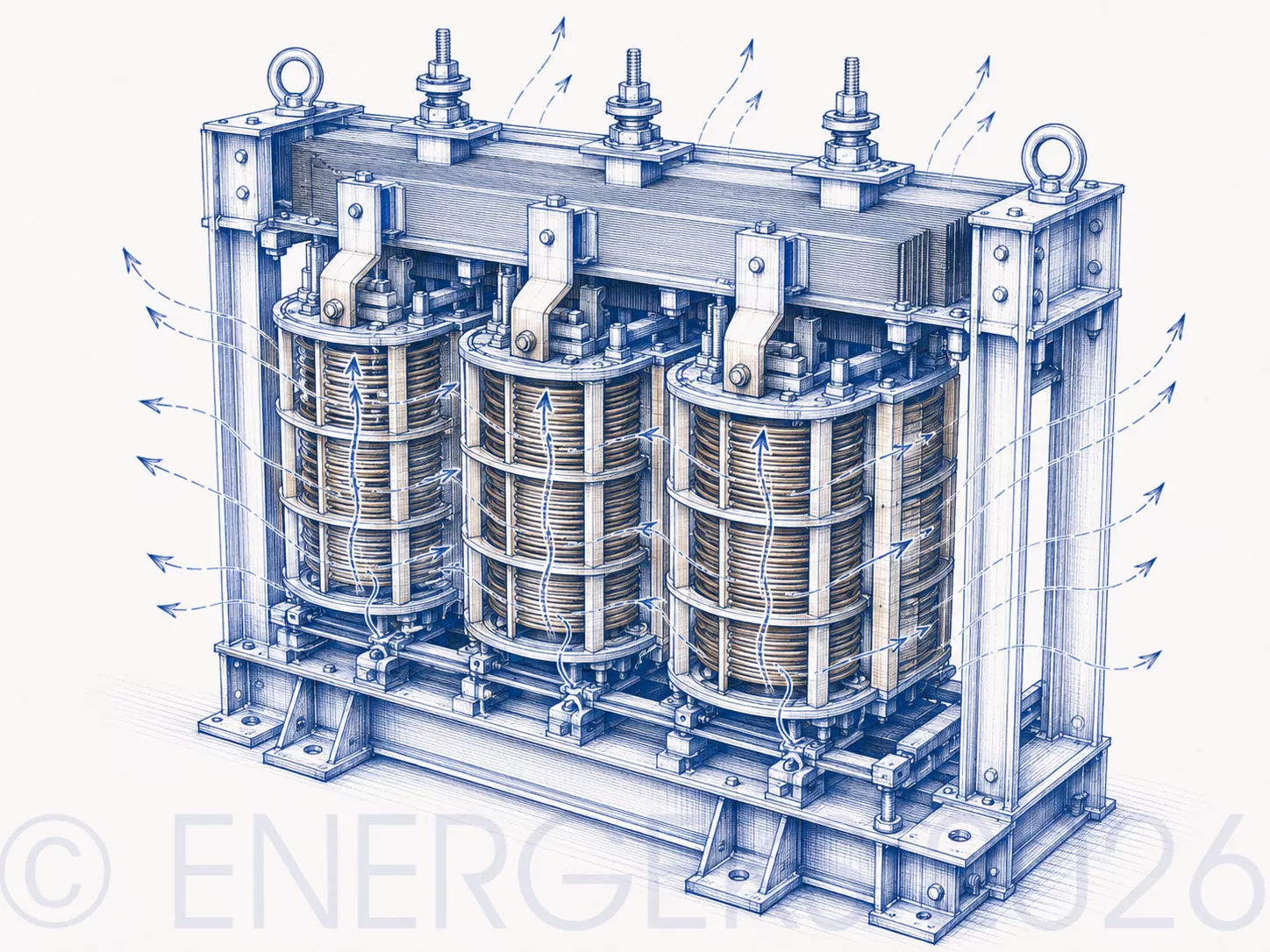

In der Abbildung ist ein Trockentransformator mit stark betonten Wicklungselementen, Isolatoren und Luftkanälen zu sehen. Das veranschaulicht gut die Idee der Open-Wound-Konstruktion, also eines Transformators mit offenen, belüfteten Wicklungen. Ein solcher Aufbau gibt Wärme sehr gut ab, da die Luft freier um die aktiven Elemente strömen kann. Der Preis für diese Offenheit ist einfach: Der Transformator mag keine Feuchtigkeit, keinen Staub und keine aggressive Umgebung. Er ist eher ein präzises technisches Gerät als eine Universal-Schaufel für alles.

Trockentransformator Dip and Bake

Dip and Bake ist ein einfacheres Imprägnierverfahren für Wicklungen.

Die Wicklungen werden in Elektroisolierlack oder -harz getaucht und anschließend im Ofen getrocknet und ausgehärtet. Daher der Name: Tauchen und Backen.

Dies ist ein bekanntes, relativ einfaches Verfahren, das in verschiedenen elektrischen Geräten angewendet wird.

Im Vergleich zu VPI hat es jedoch meist ein geringeres Eindringvermögen des Imprägnats in die Wicklungsstruktur. Es gibt hier keine so intensive Entfernung der Luft und kein Einpressen des Materials unter Druck.

Heißt das, dass Dip and Bake schlecht ist? Nein. Es heißt, dass es seinen Platz hat.

Es kann in weniger anspruchsvollen Anwendungen, bei geringeren Leistungen, in Hilfsgeräten oder dort eingesetzt werden, wo die Arbeitsbedingungen stabil sind und kein höheres Schutzniveau erfordern. Soll der Transformator jedoch in einer schwierigeren Umgebung arbeiten, bieten VPI oder Cast Resin eine größere Sicherheitsmarge.

In der Praxis ähnelt der Unterschied zwischen Dip and Bake und VPI dem Unterschied zwischen dem Außenanstrich von Holz und einer tiefergehenden Imprägnierung. Beides schützt. Aber nicht im gleichen Maße.

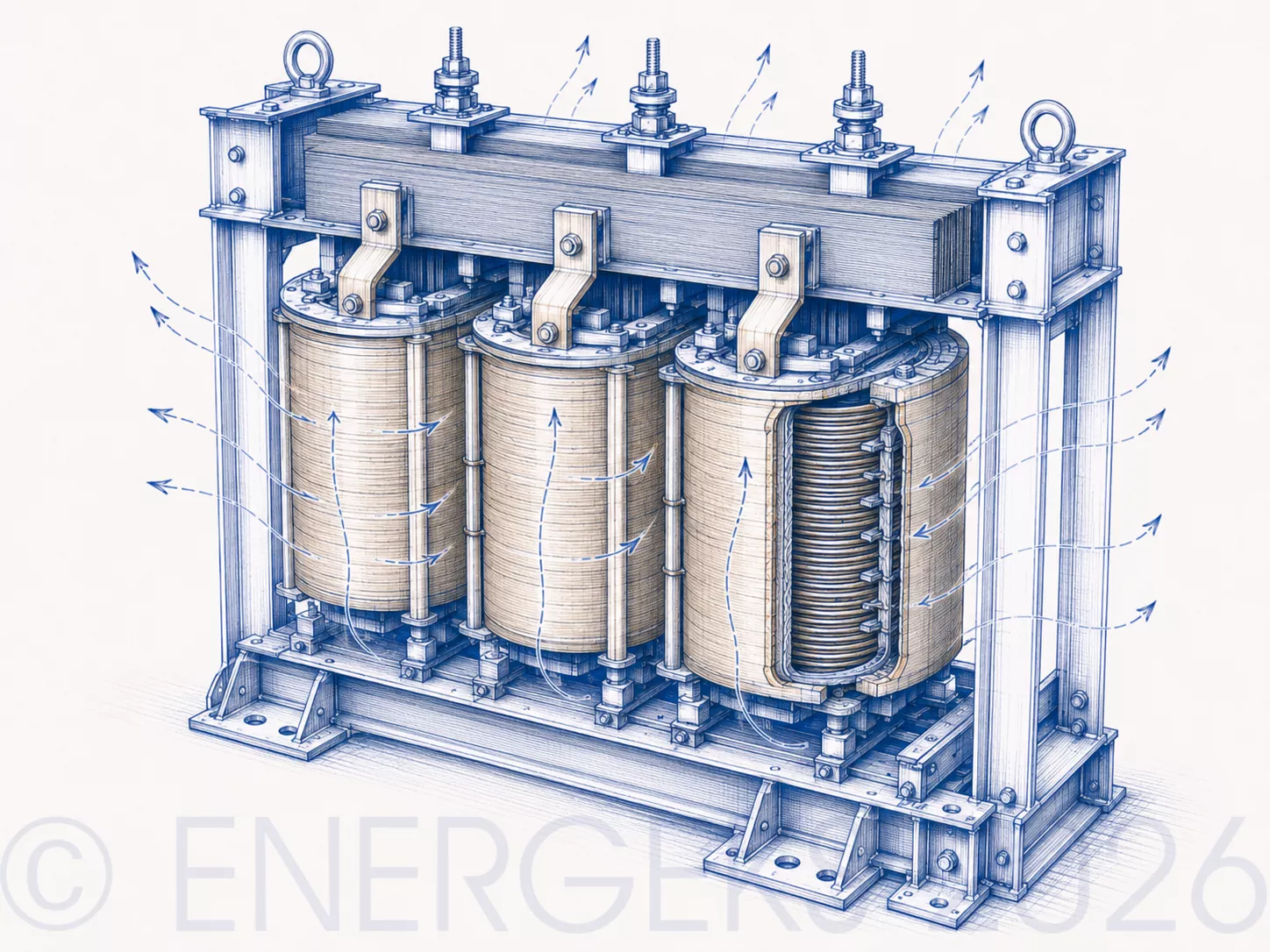

Hier sehen wir eine vereinfachte technische Darstellung eines Trockentransformators, die die Idee des Dip-and-Bake-Verfahrens gut veranschaulicht: Die Wicklungen sind mit Elektroisolationsmaterial geschützt, bilden aber keinen vollständigen, massiven Harzblock wie bei Cast Resin. Bei dieser Technologie werden die Wicklungen in Lack oder Harz getaucht und anschließend im Ofen ausgehärtet. Das Ergebnis ist einfacher, leichter und wirtschaftlicher – unter der Bedingung, dass der Transformator in einer sauberen und vorhersehbaren Umgebung arbeitet. Weniger roter Teppich, mehr konkrete Arbeit.

Trockentransformator Cast Resin: Harz regiert

Cast Resin, der mit Epoxidharz vergossene Transformator, ist der bekannteste Typ des Trockentransformators. Bei dieser Konstruktion werden die Wicklungen mit einem Harzmedium vergossen, das nach dem Aushärten eine kompakte, mechanische und dielektrische Umhüllung bildet.

Diesen Typ meinen viele, wenn sie "Harztrockentransformator" sagen.

Sein größter Vorteil ist die Widerstandsfähigkeit. Epoxidharz schützt die Wicklungen vor Feuchtigkeit, Verschmutzungen und mechanischen Beschädigungen. Die Konstruktion ist stabil, kompakt und eignet sich gut für Objekte, bei denen Brandschutz, das Fehlen von Isolierflüssigkeit und der Betrieb im Gebäude sehr wichtig sind.

Ein solcher Trafo wird oft für Gewerbegebäude, Krankenhäuser, Rechenzentren, Produktionshallen, städtische Infrastruktur, Innenstationen, öffentliche Gebäude und Anlagen gewählt, in denen ein Ölleckagerisiko schwer zu akzeptieren wäre.

Aber der Harztrafo ist nicht magisch ;-)

Er ist in der Regel schwerer und teurer als einfachere Trockenkonstruktionen.

Die dicke Harzschicht erhöht die Widerstandsfähigkeit, kann aber auch die Wärmeabgabe beeinflussen. Die Wartung der Wicklungen ist schwieriger, da die Spule nicht offen ist.

Kommt es zu einem schweren Schaden, kann die Reparatur weniger flexibel sein als bei zugänglicheren Konstruktionen.

Daher ist ein Cast-Resin-Transformator oft eine sehr gute Wahl, aber nicht immer die optimale Wahl.

Wenn die Umgebung sauber, trocken und kontrolliert ist und die Brandschutzanforderungen nicht besonders streng sind, kann VPI technisch ausreichend und wirtschaftlich sinnvoll sein.

Wenn die Umgebung sehr schwierig ist, entbindet das Wort "Cast Resin" allein auch nicht von der Analyse der Umwelt-, Klima-, Gehäuse-, Belüftungsklassen und der Herstellerdokumentation.

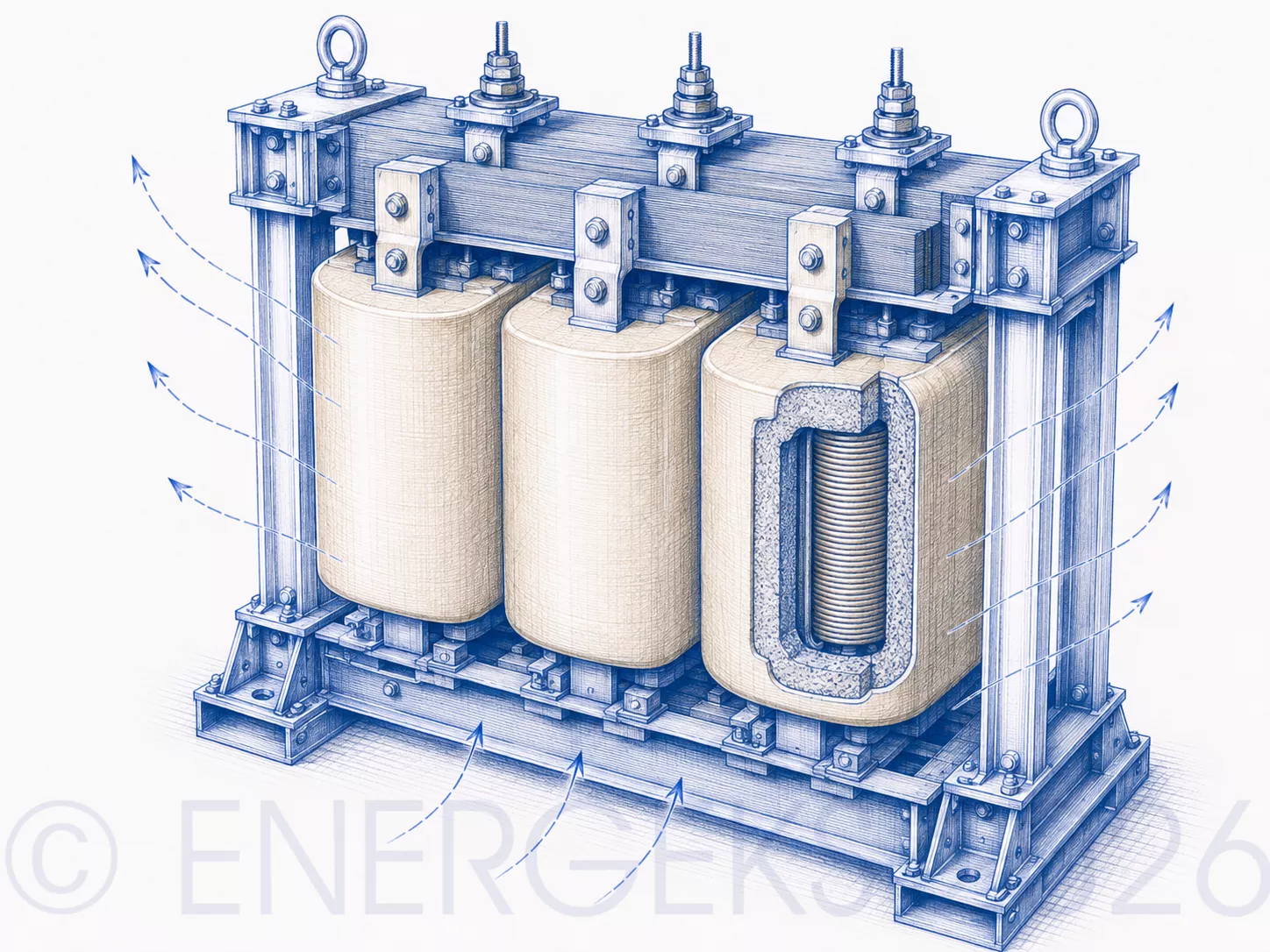

In der Abbildung ist ein Trockentransformator vom Typ Cast Resin zu sehen, also eine Konstruktion mit massiven, in Epoxidharz vergossenen Wicklungen. Die roten, kompakten Wicklungsblöcke zeigen das, was bei dieser Technologie am wichtigsten ist: hoher Schutz vor Feuchtigkeit, Verschmutzungen und mechanischen Beschädigungen. Diese Lösung ist dort sinnvoll, wo der Transformator keine zarte Prinzessin der Infrastruktur sein darf, sondern ruhig in einem Gebäude, einer Innenstation oder einem Objekt mit erhöhten Sicherheitsanforderungen arbeiten soll.

Trockentransformator mit Verbundisolierung

Es gibt auch Trockentransformatoren mit einer anderen Verbundisolierung als dem klassischen Epoxidharz.

Das können Lösungen auf Basis von Polyurethanharzen, Silikonharzen oder anderen Spezialmaterialien sein. Sie werden dort eingesetzt, wo Standardlösungen den Arbeitsbedingungen nicht vollständig entsprechen.

Das ist eine Nische, aber technisch sehr interessant.

Solche Konstruktionen können in Umgebungen mit erhöhter Temperatur, bei starken Vibrationen, bei besonderen chemischen Anforderungen oder dort sinnvoll sein, wo eine bestimmte Flexibilität des Isolationsmaterials benötigt wird. Es geht nicht immer darum, dass die Isolierung maximal hart ist. Manchmal ist wichtiger, dass sie Spannungen, thermische Zyklen, Vibrationen oder den Kontakt mit einer spezifischen Umgebung gut verträgt.

In der Praxis erfordern solche Lösungen eine genaue Abstimmung mit dem Hersteller. Man wählt sie nicht nach dem Motto "nehmen wir etwas Ungewöhnliches, weil es modern klingt". Man wählt sie, wenn die Anwendung es wirklich erfordert.

Das ist ein bisschen wie bei Spezialwerkzeugen. Die meisten Schrauben müssen nicht mit einem chirurgischen Instrument gelöst werden. Aber wenn ein ungewöhnliches Problem auftritt, kann ein normaler Schraubenschlüssel nicht ausreichen.

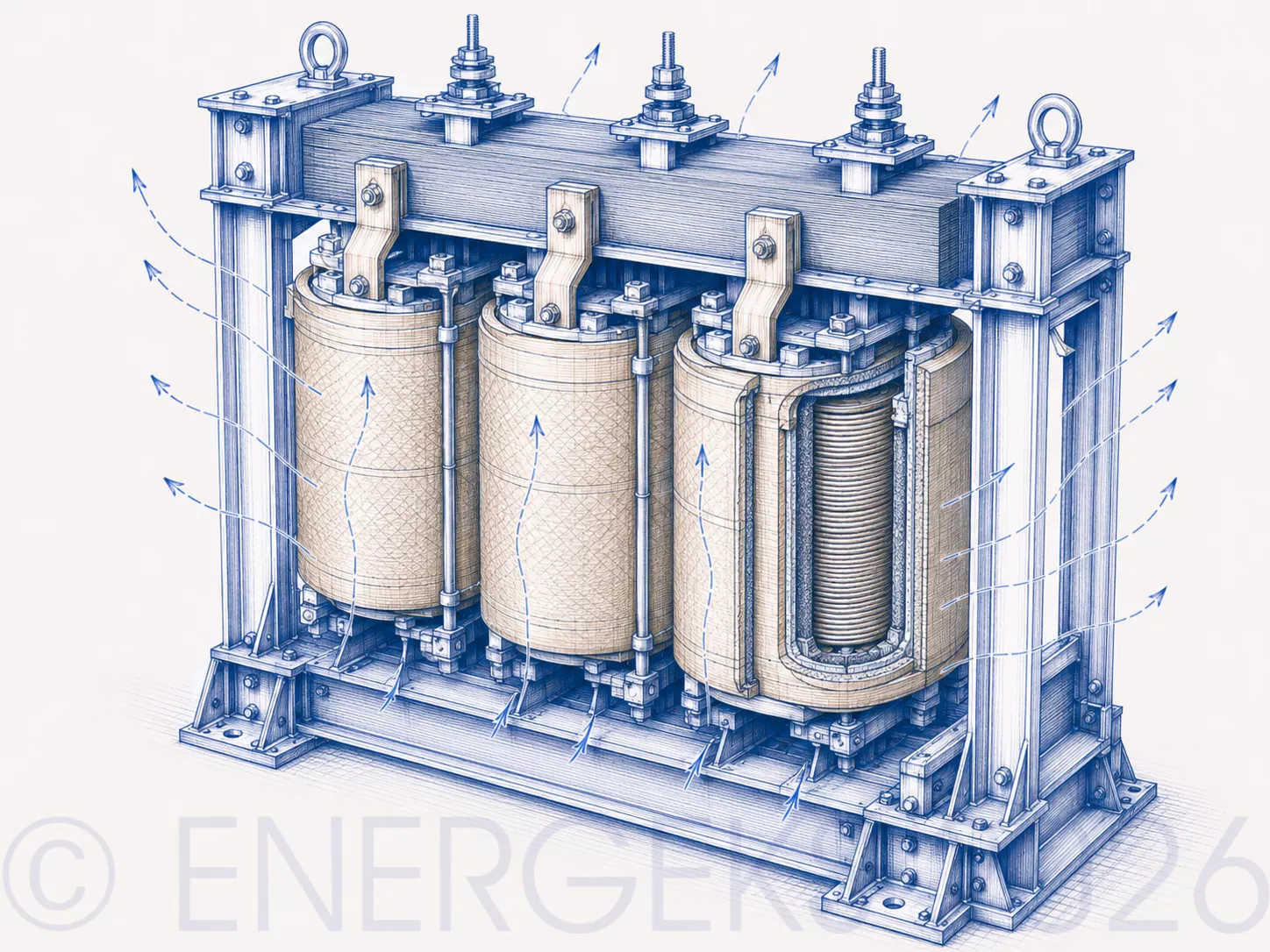

Die illustrative Zeichnung zeigt einen Trockentransformator als modulare Konstruktion, bei der Wicklungen, Isolatoren und Metallrahmen ein stimmiges System bilden, das für den Betrieb unter anspruchsvollen Bedingungen ausgelegt ist. Ein solches Bild passt gut zu einem Trockentransformator mit Verbundisolierung, bei dem die Isolationsmaterialien nicht nur nach Spannung, sondern auch nach Temperatur, Vibrationen und chemischer Umgebung ausgewählt werden. Dies ist eine Technologie für Situationen, in denen eine Standardisolierung sagt: "Ich bin nur für kurze Zeit hier", das Projekt aber etwas Widerstandsfähigeres braucht.

Trockentransformator für Gebäude. Luftgekühlt, VPI oder Epoxid?

In Gebäuden taucht das Thema Trockentransformatoren besonders häufig auf. Der Grund ist einfach. Das Fehlen einer Isolierflüssigkeit erleichtert die Planung an Orten, wo der Transformator in der Nähe von Menschen, Nutzräumen, technischen Installationen und hochwertiger Infrastruktur arbeitet.

Aber nicht jedes Gebäude ist gleich.

In einem sauberen, gut belüfteten Technikraum mit kontrollierter Luftfeuchtigkeit und minimaler Staubbelastung kann ein Luft- oder VPI-Transformator eine vernünftige Lösung sein. Er kann Wärme gut abgeben, leicht zu kontrollieren und kostengünstig sein.

In einem Gebäude mit hohen Sicherheitsanforderungen, zum Beispiel einem Krankenhaus, Rechenzentrum, Einkaufszentrum oder Infrastrukturobjekt, kann ein Cast-Resin-Harztransformator mehr Betriebsruhe bieten. Besonders wenn es auf Widerstandsfähigkeit gegen Feuchtigkeit, Verschmutzungen und die Begrenzung von Brandrisiken ankommt.

In einem Industriegebäude muss man noch breiter schauen. Gibt es Staub in der Luft? Ist er leitfähig? Ist der Transformatorraum vom Produktionsprozess getrennt? Zieht die Belüftung saubere Luft an oder Luft aus der Halle? Gibt es Vibrationen? Gibt es Temperatursprünge? Kann es im Winter zu Kondensation kommen?

Manchmal liegt der Unterschied zwischen einer guten und einer schlechten Wahl nicht im Transformator selbst, sondern im Raum, in dem er arbeiten soll.

Ein Trockentransformator braucht Luft. Aber nicht jede Luft.

Kühlung von Trockentransformatoren

Bei Trockentransformatoren muss die Wärme an die Umgebung abgeführt werden. Meistens über die Luft. Und hier beginnt ein Thema, das in der Kaufphase oft unterschätzt wird.

Ein Transformator kann natürliche Kühlung haben, bezeichnet als AN. Das bedeutet, dass die Luft durch natürliche Konvektion strömt. Warme Luft steigt auf, kühlere strömt von unten nach, der Transformator gibt Wärme an den Raum ab.

Er kann auch Fremdbelüftung haben, bezeichnet als AF. Dann unterstützen Ventilatoren die Arbeit, erhöhen den Luftdurchsatz und ermöglichen es, die Belastbarkeit zeitweise zu erhöhen oder die thermischen Bedingungen zu verbessern.

Nur löst ein Ventilator nicht alles.

Wenn der Raum zu klein, schlecht belüftet oder heiß ist, wird der Ventilator warme Luft mit noch wärmerer vermischen. Wenn die Luft staubig ist, kann der Ventilator Verschmutzungen schneller auf die Wicklungen aufbringen. Wenn die Lüftungsgitter schlecht dimensioniert sind, kann der Transformator bei einer höheren Temperatur arbeiten als angenommen.

Und höhere Temperatur bedeutet schnellere Isolationsalterung.

Die Isolierung verschleißt in der Regel nicht spektakulär am ersten Tag. Sie altert still. Tag für Tag. Zyklus für Zyklus. Überlast für Überlast. Und dann kommt der Moment, in dem das System keine Reserve mehr hat.

Daher muss man bei Trockentransformatoren nicht nur nach der Nennleistung fragen, sondern auch nach Verlusten, Belüftung, Umgebungstemperatur, zulässigen Überlasten und der Art der Wicklungstemperaturüberwachung.

Isolierung und Arbeitsumgebung

Der größte Fehler bei der Wahl eines Trockentransformators ist der Gedanke, dass das Umweltproblem geringer sei, weil kein Öl vorhanden ist.

Manchmal ist es geringer. Aber es verschwindet nicht.

Ein Trockentransformator kann sehr empfindlich auf die Luft reagieren, die ihn umgibt. Ist die Luft sauber und trocken, ist die Situation komfortabel. Enthält sie Staub, Feuchtigkeit, Salz, Metallpartikel, chemische Dämpfe oder leitfähige Verschmutzungen, erhält die Isolierung eine viel schwierigere Aufgabe.

Bei einem Cast-Resin-Transformator sind die Wicklungen besser durch das Harz geschützt. Bei VPI ist der Schutz gut, aber weniger massiv. Bei Open Wound ist der Schutz stärker von der Sauberkeit und Stabilität der Umgebung abhängig. Bei Verbundlösungen hängt alles vom konkreten Material und Einsatzzweck ab.

Daher sind die Umgebungsbedingungen eines der wichtigsten Auswahlkriterien.

Es lohnt sich zu prüfen, ob Kondensation auftreten kann. Ob der Raum beheizt wird. Ob die Stationstüren direkt nach außen öffnen. Ob der Transformator zeitweise abgeschaltet wird, was bei Temperaturwechseln die Durchfeuchtung begünstigen kann. Ob in der Nähe Produktionsprozesse stattfinden, die Staub oder Dämpfe erzeugen. Ob das Gehäuse den richtigen Schutzgrad hat, aber gleichzeitig die Kühlung nicht zu stark einschränkt.

Es macht keinen Sinn, einen rundum widerstandsfähigen Transformator zu kaufen, wenn er unter idealen Bedingungen arbeitet. Aber noch weniger Sinn macht der Kauf einer empfindlicheren Konstruktion, wenn die Umgebung rau ist.

Wartungsfreundlichkeit und Zugang zu den Wicklungen

Bei Trockentransformatoren beeinflussen die konstruktiven Unterschiede auch die Wartung.

Offene, luftgekühlte und VPI-Konstruktionen können leichter zu besichtigen sein. Man sieht mehr Elemente. Es ist einfacher, Verschmutzungen, Überhitzungen, Spuren von Entladungen, den Zustand der Isolierungsoberflächen und mechanische Schäden zu beurteilen. In einigen Fällen kann auch die Reinigung einfacher sein.

Cast Resin ist geschlossener. Das bietet Schutz, schränkt aber den Zugang ein. Wenn die Wicklung in Harz eingeschlossen ist, kann man sie nicht wie eine offene Konstruktion behandeln. Bei einem schweren Schaden kann die Reparatur schwierig oder wirtschaftlich nicht sinnvoll sein.

Das bedeutet nicht, dass Cast Resin schlechter ist. Es bedeutet, dass es anders ist.

In vielen Anwendungen sind höhere Widerstandsfähigkeit und geringere Umweltrisiken wichtiger als ein leichterer Zugang zur Wicklung. In anderen Fällen kann die Wartungszugänglichkeit eine große Rolle spielen, besonders wenn der Transformator in einer weniger kritischen Anwendung arbeitet, aber regelmäßige Wartung benötigt.

Die Wahl eines Transformators ist immer ein Abwägen von Vorteilen. Mehr Schutz kann weniger Zugang bedeuten. Mehr Offenheit kann bessere Kühlung, aber größere Empfindlichkeit gegenüber Schmutz bedeuten. Ein niedrigerer Kaufpreis kann höhere Anforderungen an den Raum bedeuten.

Es gibt kein gratis Mittagessen.

Es gibt nur ein gut kalkuliertes Mittagessen.

Wann welcher Typ sinnvoll ist

Wenn der Transformator in einem sauberen, trockenen, gut belüfteten Raum arbeiten soll und die Anwendung keine erhöhte Umweltbeständigkeit erfordert, kann man eine Luftkonstruktion, Open Wound oder VPI in Betracht ziehen. Solche Lösungen können leichter, kostengünstiger und thermisch effizienter sein.

Wenn die Umgebung weiterhin kontrolliert ist, der Investor aber einen besseren Wicklungsschutz und eine höhere Isolationsstabilität erwartet, ist VPI oft ein sehr sinnvoller Kompromiss. Es bietet bessere Imprägnierung als einfache Lackierung und kann in der Industrie und in Technikgebäuden gut funktionieren.

Bei höherer Luftfeuchtigkeit, Verschmutzungsrisiko, erhöhten Sicherheitsanforderungen oder wenn der Transformator in einem Objekt arbeiten soll, in dem Zuverlässigkeit und Widerstandsfähigkeit besonders wichtig sind, sollte man Cast Resin in Betracht ziehen. Diese Lösung ist teurer und schwerer, bietet aber oft eine größere Sicherheitsmarge.

Wenn die Anwendung ungewöhnlich ist, zum Beispiel hohe Temperatur, Vibrationen oder ein spezifisches chemisches Umfeld umfasst, dann können Verbundisolierungen oder Sonderausführungen nach Absprache mit dem Hersteller sinnvoll sein.

Am wichtigsten ist, den Transformator nicht nur nach dem Namen auszuwählen.

"Trocken" sagt nur, dass keine Isolierflüssigkeit vorhanden ist. Es sagt noch nicht, wie die Wicklungen geschützt sind. Es sagt nicht, wie der Transformator Staub verträgt. Es sagt nicht, wie er mit Feuchtigkeit umgeht. Es sagt nicht, ob er leicht zu warten ist. Es sagt nicht, ob er optimal im Preis ist.

Das ist erst der Anfang des Gesprächs.

Die 6 häufigsten Fehler bei der Wahl eines Trockentransformators

Der erste Fehler ist die Annahme, dass "trocken" gleich "Harz" bedeutet.

Das führt zu Missverständnissen in Angeboten, Ausschreibungen und technischen Gesprächen.

Der zweite Fehler ist der Vergleich nur von Leistung und Preis.

Ein VPI-Transformator 1000 kVA und ein Cast-Resin-Transformator 1000 kVA können völlig unterschiedliche Eigenschaften haben. Die bloße Leistung reicht nicht aus.

Der dritte Fehler ist die Vernachlässigung der Belüftung.

Ein Trockentransformator gibt Wärme an die Luft ab. Wenn der Raum diese Wärme nicht aufnimmt, kommt das Problem als Temperatur, Alarme und schnellere Isolationsalterung zurück.

Der vierte Fehler ist das Ignorieren von Staub.

Staub im Haus ist ärgerlich. Staub auf elektrischer Isolierung kann viel ernster sein, besonders wenn er leitfähige Partikel enthält oder Feuchtigkeit bindet.

Der fünfte Fehler ist die Auswahl nach dem Motto "nehmen wir den billigsten Trockenen".

Die billigste Variante kann gut sein, wenn sie zu den Bedingungen passt. Wenn nicht, wird sie zu einem teuren Kompromiss.

Der sechste Fehler ist das Auslassen von Gesprächen über die Wartung.

Der Transformator soll jahrelang arbeiten. Zugang, Reinigung, Temperaturmessung, Sensoren, Inspektionen und Dokumentation sind Teil der realen Betriebskosten.

Eine einfache Entscheidungslandkarte für Investor und Planer

Zuerst muss man die Arbeitsumgebung bestimmen.

Ist sie sauber, trocken und stabil oder treten Feuchtigkeit, Staub, aggressive Luft oder Kondensationsrisiko auf?

Dann muss man die Sicherheitsanforderungen bestimmen.

Arbeitet der Transformator in einem Gebäude, in der Nähe von Menschen, in kritischer Infrastruktur, in einem öffentlichen Objekt, in einer Produktionsstätte oder in einer separaten Station?

Als nächstes lohnt es sich, die thermischen Bedingungen zu prüfen. Wie ist die Umgebungstemperatur? Wie funktioniert die Belüftung? Wie hoch sind die Verluste des Transformators? Ist ein Luftkreislauf vorgesehen? Schränkt das Gehäuse die Kühlung ein?

Erst dann kommt die Wahl der Technologie.

Wenn die Bedingungen mild sind, kann man Open Wound, eine Luftkonstruktion oder VPI in Betracht ziehen.

Wenn die Bedingungen mittel anspruchsvoll sind, macht VPI oft sehr viel Sinn. Wenn die Umgebung schwieriger ist oder die Sicherheitsanforderungen hoch sind, kann Cast Resin geeigneter sein.

Wenn die Anwendung speziell ist, muss man auf Verbundisolierungen oder eine individuelle Ausführung achten.

Am Ende bleiben die Finanzen, aber nicht mehr als einziges Kriterium.

Der Preis sollte erst dann verglichen werden, wenn man Lösungen mit ähnlichem Einsatzzweck und ähnlichem Widerstandsniveau vergleicht.

Sonst sieht die Angebotstabelle elegant aus, aber die Entscheidung kann technisch zufällig sein.

FAQ auf einen Blick

Ist jeder Trockentransformator ein Harztransformator?
Nein. Jeder Harztransformator (Cast Resin) ist ein Trockentransformator, aber nicht jeder Trockentransformator ist ein Harztransformator. Trocken bedeutet das Fehlen von Öl oder einer anderen Isolierflüssigkeit. Die Wicklungen können durch Luft, Lack, VPI-Imprägnierung, Verbundisolierung oder vollständiges Vergießen mit Epoxidharz geschützt sein.

Was ist der Unterschied zwischen einem VPI- und einem Cast-Resin-Transformator?
Ein VPI-Transformator hat im Vakuumdruckimprägnierverfahren mit Lack oder Harz getränkte Wicklungen. Cast Resin hat vollständig mit Epoxidharz vergossene Wicklungen. VPI gibt Wärme in der Regel besser ab und kann preislich vorteilhafter sein. Cast Resin bietet einen höheren Schutz vor Feuchtigkeit und Verschmutzungen, ist aber schwerer, teurer und schwieriger zu reparieren.

Wann lohnt es sich, einen VPI-Trockentransformator zu wählen?
Einen VPI-Transformator lohnt es sich zu wählen, wenn er in einem sauberen, trockenen und gut belüfteten Technikraum arbeitet. Er ist ein vernünftiger Kompromiss zwischen Preis, Kühlung und Widerstandsfähigkeit. Er eignet sich gut für viele Gebäude, Industriebetriebe und Anlagen mit kontrollierten Arbeitsbedingungen.

Wann ist ein Cast-Resin-Harztransformator besser?
Ein Cast-Resin-Transformator ist die bessere Wahl, wenn es auf höhere Widerstandsfähigkeit gegen Feuchtigkeit, Verschmutzungen und Brandschutzanforderungen ankommt. Er passt gut zu Innenstationen, öffentlichen Gebäuden, Rechenzentren, Krankenhäusern, Einkaufszentren, Produktionshallen und Objekten, in denen die Betriebsstabilität einen sehr hohen Stellenwert hat.

Was ist ein Open-Wound-Trockentransformator?
Ein Open-Wound-Transformator ist ein Trockentransformator mit offenen, belüfteten Wicklungen. Er gibt Wärme sehr gut ab, ist aber empfindlicher gegen Feuchtigkeit, Staub und Verschmutzungen. Er eignet sich am besten für saubere, trockene und kontrollierte Technikräume.

Welchen Trockentransformator sollte man für ein Gebäude wählen?
Für ein Gebäude sollte man den Transformator nach einer Analyse der Arbeitsbedingungen auswählen. In einem sauberen Technikraum kann VPI oder eine Luftkonstruktion ausreichen. In einem Objekt mit höherer Feuchtigkeit, Verschmutzungsrisiko oder hohen Sicherheitsanforderungen macht ein Cast-Resin-Transformator häufiger Sinn.

Zusammenfassung

Ein Trockentransformator ist nicht nur der mit Epoxidharz randvoll vergossene.

Das ist ein bequemer Gedankenkurzschluss, aber technisch zu klein für die gesamte Familie dieser Geräte.

Trocken bedeutet vor allem das Fehlen von Isolierflüssigkeit.

Es bedeutet nicht eine einzige Wicklungstechnologie.

Die einfachsten Konstruktionen nutzen Luftisolierung und Imprägnierung mit Lack oder Harz.

VPI verstärkt die Wicklungen durch Vakuumdruckimprägnierung.

Open Wound ermöglicht sehr gute Kühlung, benötigt aber eine saubere Umgebung.

Verbundisolierungen sind in speziellen Bedingungen sinnvoll.

Cast Resin bietet hohe Widerstandsfähigkeit durch vollständiges Vergießen der Wicklungen mit Epoxidharz, bedeutet aber in der Regel einen höheren Preis, größeres Gewicht und schwierigere Wartung.

Daher beginnt die Wahl eines Trockentransformators mit einer praktischen Frage:

Wo wird dieser Transformator arbeiten?

Erst die Antwort auf diese Frage führt zu einer sinnvollen Entscheidung.

Ob Luftisolierung ausreicht.

Ob VPI besser ist.

Ob sich Harz lohnt.

Ob eine Sonderkonstruktion benötigt wird.

Oder ob in der gegebenen Anwendung ein Öltransformator die bessere Lösung ist, weil die Arbeitsbedingungen, Kühlung, Leistung oder Betriebswirtschaft gerade auf diese Technologie hinweisen.

In der Energietechnik besteht eine gute Entscheidung selten darin, den bekanntesten Namen zu wählen.

Häufiger besteht sie darin, die Technologie ruhig an das reale Leben des Geräts anzupassen.

Und ein Transformator hat, wie jedes Gerät in der Infrastruktur, sein eigenes Leben.

Er atmet die Luft des Raumes. Gut ausgewählt arbeitet er leise und vorhersehbar.

Schlecht ausgewählt erinnert er schnell daran, dass Gedankenkurzschlüsse nur bis zum ersten Problem bequem sind.

Wenn Sie sich in der Planungsphase befinden, eine Station modernisieren oder Angebote vergleichen, lohnt es sich, über bloße Leistung und Preis hinauszublicken. Bei Energeks helfen wir Ihnen gern, eine Lösung für Ihre realen Arbeitsbedingungen zu finden – ohne Automatismen und ohne eine Technologie für jeden Fall aufzudrängen.

Sie können unser Angebot für Trockentransformatoren (Giessharztransformatoren) sowie Öltransformatoren einsehen. Wenn Sie weitere technische Erläuterungen zu Transformatoren, Stationen und Energieinfrastruktur verfolgen möchten, laden wir Sie auch auf unser Energeks-LinkedIn-Profil ein.

Vielen Dank, dass Sie unsere technischen Ausarbeitungen lesen.

Solche Themen sind wichtig, denn eine gute Energietechnik beginnt nicht mit effektvollen Schlagworten, sondern mit gut gestellten Fragen.

Quellen:

IEC 60076 11, Power transformers, Part 11, Dry type transformers.

GEAFOL® – Gießharztransformatoren in Schutzgehäusen mit Luft-Wasser-Kühlsystem by SIEMENS

Vacuum Pressure Impregnated (VPI) Transformers: All You Need to Know
