Das Projekt ist fertig.
Die Dokumentation ist genehmigt.
Das Fundament ist gegossen. Der Container wartet fast schon auf den Transport.
Der Transformator? Standard. 1250 kVA. Was könnte schon schiefgehen?
Am Tag der Lieferung stellt sich heraus, dass der Transformator nicht in die Kammer passt.
Oder er passt – auf der Zeichnung – aber nach der Montage von Durchführungen, Kabeln, Abdeckungen und Kühlern lassen sich die Türen nicht schließen.
Oder sie lassen sich schließen, aber es gibt keine Möglichkeit, ihn später wieder auszubauen, ohne die halbe Station zu zerlegen.
Und dann beginnt die branchenübliche Bildhauerei.
Änderung der Container-Konstruktion. Verschiebung der Schaltanlage. Neue Sammelschienenverbindungen. Ein weiterer Transport. Anruf beim Investor. Anruf beim Hersteller. Anruf bei der Person, die "doch das Datenblatt geschickt hat".
Die Kosten steigen, der Zeitplan beginnt sich wie eine Fantasy-Geschichte zu lesen, und der Transformator – ein Gerät, das einfach nur stehen und summen sollte – wird plötzlich zur Hauptfigur der Investition.
Und dabei hätte es gereicht, vorher ein paar richtige Fragen zu stellen.
Jeder, der schon einmal eine vorgefertigte Transformatorstation (PSS) geplant hat, kennt dieses Prinzip: Der Transformator wird nicht nur nach der Anschlussleistung ausgewählt. Er wird nach der gesamten Station ausgewählt – ihrer Konstruktion, Belüftung, den Schutzsystemen, den Netzverhältnissen und der zukünftigen Betriebsweise.
Bei Energeks arbeiten wir mit Mittel- und Niederspannungstransformatoren, die unter anderem für Containerstationen, Industrieanlagen, Photovoltaik-Freiflächenanlagen und Energiespeicher vorgesehen sind.
Wir wissen daher, dass zwei Transformatoren gleicher kVA-Leistung ein ähnliches Typenschild haben können, aber völlig unterschiedliche Abmessungen, Verluste, Anschlussanordnungen, Gewichte, Geräuschpegel und Betriebsanforderungen aufweisen.
Dieser Leitfaden richtet sich an Planer von PSS-Stationen, Generalunternehmer, Integratoren von PV- und BESS-Anlagen, Elektroingenieure und industrielle Investoren.
Nach der Lektüre werden Sie wissen:
wie Sie die Transformatorleistung richtig auswählen,
wann Sie einen Öl- und wann einen Trockentransformator wählen,
welche Abmessungen Sie vor der Container-Freigabe prüfen sollten,
wie Sie den Einfluss der Verluste auf die Kammerbelüftung berechnen,
warum die Kurzschlussspannung die gesamte Niederspannungsschaltanlage beeinflusst,
was Sie mit dem Transformator-Hersteller und dem Stations-Hersteller abstimmen müssen,
und wie Sie Fehler vermeiden, die meist erst während der Montage auffallen.
Lesezeit: etwa 10 Minuten.
Ein Transformator in einer Containerstation ist kein Standardtransformator "von der Stange"
Technisch gesehen kann ein Transformator in einer Containerstation einem Standard-Verteilungstransformator sehr ähnlich sein.
Planerisch sieht die Situation jedoch völlig anders aus.
Ein Transformator, der frei im Freien steht, hat Luft, Platz für Wartung und relativ gute Bedingungen zur Wärmeabgabe. In einer Containerstation wird er in einer metallischen oder betonierten Kammer eingeschlossen, oft zwischen der Mittelspannungs- und der Niederspannungsschaltanlage. Seine nächsten Nachbarn erzeugen ebenfalls Wärme, und im Sommer kann das Stationsgehäuse zusätzlich durch die Sonne aufgeheizt werden.
Der Transformator weiß nicht, dass der Plan im CAD-Programm sehr elegant aussieht. Er reagiert auf Temperatur, Ströme, das Magnetfeld und die tatsächliche Luftmenge, die zwischen den Kühlrippen strömt.
Vorgefertigte Transformatorstationen für Spannungen über 1 kV bis 52 kV werden von der IEC 62271-202:2022 erfasst. Die Norm legt unter anderem die Betriebsbedingungen, Bemessungswerte, konstruktiven Anforderungen und Prüfmethoden für komplette Stationen fest. In der neuesten Ausgabe wurde auch die Bewertung des Einflusses der Sonneneinstrahlung auf die Innentemperatur des Gehäuses sowie die Präzisierung der Erwärmungsprüfungen aufgenommen.
Das ist ein wichtiger Unterschied:
Die Konformität des Transformators allein mit der IEC/EN 60076-Serie bedeutet nicht automatisch, dass die gesamte Station mit diesem Transformator korrekt arbeiten wird.
Transformator und Gehäuse müssen als ein einziges thermisches, elektrisches und mechanisches System behandelt werden.
Das Papier akzeptiert alles. Der Container hat etwas weniger Humor.
Leistungsauswahl des Transformators: Das Typenschild ist erst der Anfang
Die gängigste Art der Auswahl sieht so aus:
Die Verbraucherleistung beträgt etwa 900 kW, also nehmen wir einen 1000-kVA-Transformator.
Manchmal ist das die richtige Entscheidung.
Manchmal ist es ein schön verpacktes Problem.
Die Transformatorleistung wird in Kilovoltampere, also kVA oder MVA, angegeben.
Verbraucher werden dagegen sehr oft mit ihrer Wirkleistung in Kilowatt beschrieben. Um von einem Wert zum anderen zu gelangen, muss man den Leistungsfaktor berücksichtigen:
S = P / cosφ
Für eine Last von 900 kW und cosφ = 0,9 erhalten wir:
S = 900 / 0,9 = 1000 kVA
Theoretisch passt ein 1000-kVA-Transformator perfekt.
Das Problem ist nur, dass ein perfekt ausgewählter Transformator manchmal ausschließlich im Tabellenkalkulationsprogramm perfekt ist.
Fragen Sie nicht nur: "Wie viele Kilowatt?"
Vor der Wahl der Leistung muss man Folgendes klären:
maximale gleichzeitige Leistung,
das Lastprofil über den Tag und das Jahr,
den Leistungsfaktor,
den Anteil von Motoren und deren Anlaufströme,
das Vorhandensein von Oberschwingungen,
die mögliche Erweiterung des Betriebs,
die Umgebungstemperatur,
die Richtung des Energieflusses,
zu erwartende Überlasten,
die Art der Blindleistungskompensation.
Ein Betrieb kann eine installierte Gesamtleistung von 1400 kW haben, aber nie mehr als 750 kW aufnehmen. Er kann auch Verbraucher mit einer Leistung von 800 kW haben, die sich während des Anlaufs für einige Minuten so verhalten, als würden sie versuchen, ein kleines Hüttenwerk zu starten.
Daher zählt nicht nur die Summe der Leistungen, sondern auch der Gleichzeitigkeitsfaktor und die Charakteristik der Last.
..ooder doch gleich überdimensionieren?
Einen vernünftigen Zuschlag einzuplanen, ist in der Regel gute Praxis. Einen doppelt so großen Transformator "für alle Fälle" zu kaufen, ist es nicht unbedingt.
Ein überdimensionierter Transformator:
kostet mehr,
ist größer und schwerer,
kann eine größere Station erfordern,
erzeugt Leerlaufverluste, solange er unter Spannung steht,
kann den verfügbaren Kurzschlussstrom auf der Niederspannungsseite erhöhen,
kann die meiste Zeit weit vom optimalen Lastpunkt entfernt arbeiten.
Leerlaufverluste treten immer auf, wenn der Transformator versorgt wird, selbst wenn die Verbraucher fast nichts aufnehmen. Die Lastverluste steigen dagegen näherungsweise mit dem Quadrat des Stroms.
Das heißt, ein Transformator, der "mit viel Reserve" gekauft wurde, kann 20 Jahre lang ruhig die Luft und die Bilanz des Investors erwärmen.
Die aktuellen Ökodesign-Anforderungen für Transformatoren, die auf dem EU-Markt eingeführt werden, ergeben sich aus der Verordnung 548/2014, geändert durch die Verordnung 2019/1783.
Die Tier-2-Anforderungen gelten seit Juli 2021 und begrenzen die zulässigen Verluste oder fordern ein bestimmtes Effizienzniveau
Beispiel: Transformator 1250 kVA
Der Bemessungsstrom auf der 400-V-Seite beträgt:
I = 1.250.000 / (√3 × 400) ≈ 1804 A
Dieses eine Ergebnis beeinflusst:
den Querschnitt und die Anzahl der Niederspannungskabel,
die Konstruktion der Sammelschiene,
den Bemessungsstrom der Schaltanlage,
die Schutzgeräte,
die Art des Transformatoranschlusses,
die Temperatur der Verbindungen,
den für die Ableitungen benötigten Platz.
Wenn die Niederspannung 800 V beträgt, sinkt der Strom auf etwa 902 A. Die Transformatorleistung bleibt gleich, aber die Geometrie der Anschlüsse und die Anforderungen an die Schaltanlage ändern sich radikal.
Daher ist die Angabe "1250 kVA" ohne Nennung der Spannungen etwa so vollständig wie die Bestellung eines Autos mit der Beschreibung "groß, am besten rot".
Industrielast, Photovoltaik und BESS – gleiche Leistung, andere Arbeit
Ein Standard-Verteilungstransformator in einem Industriebetrieb versorgt in der Regel Verbraucher.
Ein Transformator in einer PV-Freiflächenanlage arbeitet hauptsächlich beim Energiefluss von den Wechselrichtern ins Netz. In einem Energiespeicher ändert sich die Fließrichtung regelmäßig: Laden, Entladen, Blindleistungsregelung, Teillast und schnelle Lastzyklen.
Das ist kein kosmetischer Unterschied.
Bei PV- und BESS-Anlagen sollte man dem Transformatorhersteller mindestens mitteilen:
die Leistung und Anzahl der Wechselrichter oder PCS,
die Spannung auf der Wechselrichterseite,
die maximale Wirkleistung,
den Blindleistungsbereich,
den erforderlichen cosφ,
das Lade- und Entladeprofil,
den zu erwartenden Oberschwingungsgehalt,
die Möglichkeit eines längeren Vollastbetriebs,
die Häufigkeit von Laständerungen,
die Netzspannung auf der Mittelspannungsseite,
die Anforderungen des Verteilnetzbetreibers.
Die IEC 60076-Serie umfasst nicht nur die allgemeinen Transformatorparameter, sondern auch Themen im Zusammenhang mit Oberschwingungen, Transport, Gleichströmen, Zustandsüberwachung und der funktionalen Spezifikation des Geräts.
Die Schlussfolgerung ist einfach:
Einen Transformator für einen BESS oder eine PV-Freiflächenanlage sollte man nicht ausschließlich auf der Grundlage der Wechselrichterleistung bestellen.
Ein Wechselrichter ist kein ohmscher Heizwiderstand. Er erzeugt ein spezifisches Stromspektrum, kann mit Blindleistung arbeiten und zusätzliche Verluste in den Wicklungen und konstruktiven Elementen des Transformators verursachen.
Öltransformator oder Trockentransformator für eine Containerstation?
Das ist eine der am häufigsten gestellten Fragen.
Und wie so oft in der Energietechnik lautet die professionellste Antwort:
Es kommt darauf an.
Öltransformator
Ein Öltransformator, meist hermetisch mit ONAN-Kühlung, ist eine verbreitete Wahl für Container-Transformatorstationen.
Seine Vorteile sind:
gute Kühleigenschaften,
kompakte Abmessungen bei gegebener Leistung,
hohe Widerstandsfähigkeit gegen zeitweise Überlast,
bewährte Konstruktion,
in der Regel günstigeres Preis-Leistungs-Verhältnis,
gute Eignung für Außenstationen.
Er erfordert jedoch die Berücksichtigung von:
Art und Menge der Isolierflüssigkeit,
Schutz vor Austritt,
einer Auffangwanne oder einem dichten Rückhalteraum,
Brandschutz,
Zugang zu Ventilen, Anzeigen und Schutzeinrichtungen,
der Möglichkeit eines sicheren Geräteaustauschs.
Ein Öltransformator kann eine sehr sichere Lösung sein, aber hier gilt nicht: "Wir stellen ihn rein, und das Öl wird schon irgendwie klarkommen."
Trockenharztransformator
Ein Trockentransformator hat keinen Behälter mit Isolierflüssigkeit. Er wird oft dort gewählt, wo Brandschutzanforderungen, die Begrenzung von Austrittsrisiken oder die Lage in der Nähe von Menschen und Infrastruktur eine Rolle spielen.
IEC 60076-11 umfasst Trockentransformatoren und berücksichtigt unter anderem Umwelt-, Klima- und Brandschutzklassen, den Einfluss der Höhe über dem Meeresspiegel sowie den Betrieb des Transformators in einem Gehäuse.
Vorteile eines Trockentransformators:
kein Mineralöl,
kein Risiko von Isolierflüssigkeitsaustritt,
Möglichkeit der Installation in Verbrauchernähe,
geringere Anforderungen an die Ölwirtschaft,
gute Lösung für Gebäude, öffentliche Einrichtungen und ausgewählte Industrieanlagen.
Aber es gibt einen Haken von der Größe eines Kühlers.
Ein Trockentransformator ist stark von einer korrekten Luftzirkulation abhängig. Die Luft muss von unten ungehindert einströmen, durch die Wicklungen strömen und die Kammer oben wieder verlassen. Die Installationsanleitungen der Hersteller betonen die Notwendigkeit, die Belüftung und die Einhaltung der für den Transformator vorgesehenen Lufttemperaturgrenzen sicherzustellen.
In einem kleinen, von der Sonne beschienenen Container kann ein Trockentransformator ohne gut berechnete Belüftung schnell daran erinnern, dass das Wort "trocken" nicht "temperaturunempfindlich" bedeutet.
Was ist mit Estern?
Esterflüssigkeiten können dort in Betracht gezogen werden, wo andere Umwelt- oder Brandschutzeigenschaften als bei Standard-Mineralöl benötigt werden.
Man sollte sie jedoch nicht als einfachen "Eins-zu-eins"-Ersatz behandeln.
Die Art der Flüssigkeit beeinflusst unter anderem die Konstruktion des Isolationssystems, die Kühlung, die Dichtungen, die thermischen Parameter und den Preis des Geräts.
Die Wahl sollte mit dem Transformatorhersteller bereits in der Spezifikationsphase abgestimmt werden und nicht erst am Tag vor der Bestellung mit einem Kuli notiert werden.

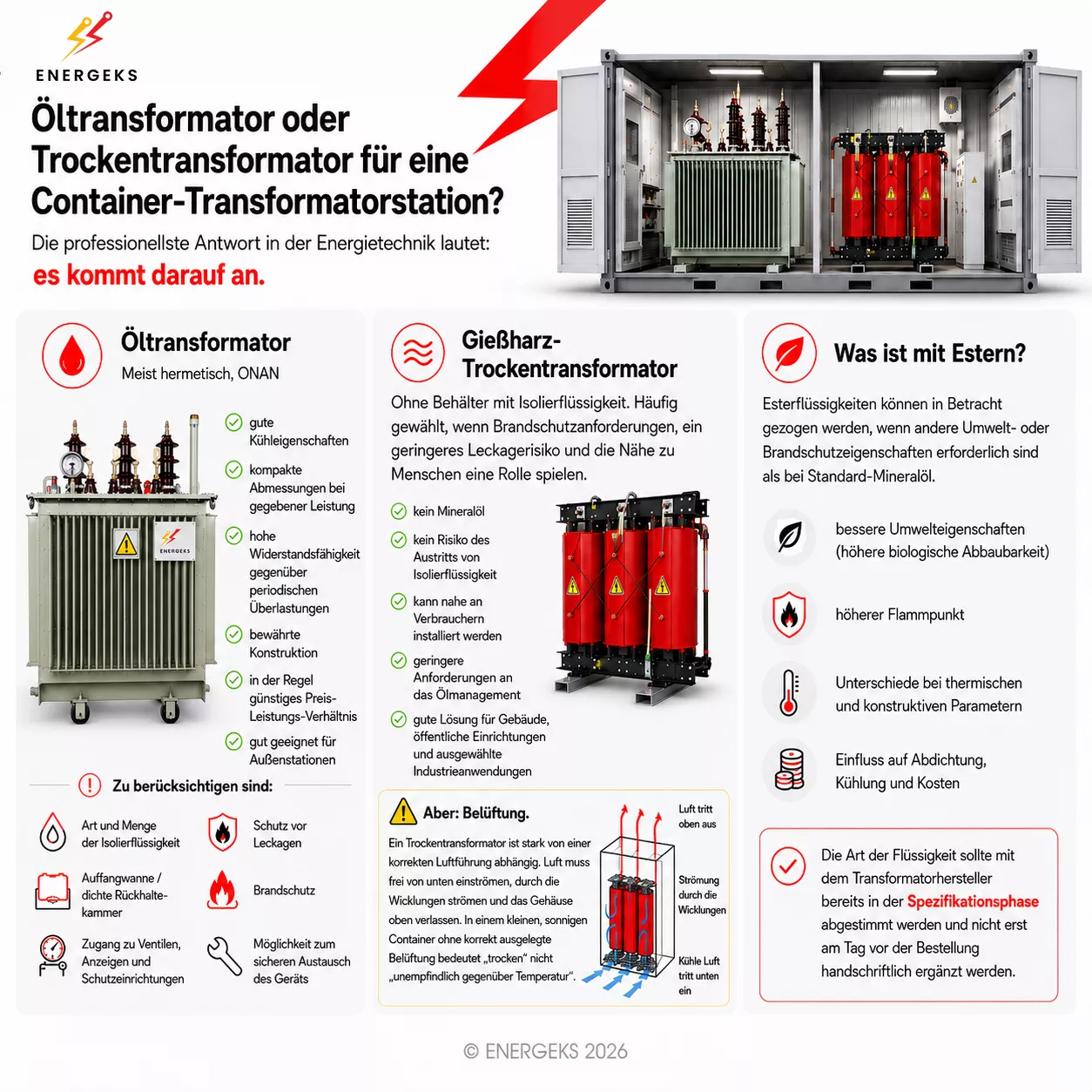

Die Infografik vergleicht Öltransformator, Trockenharztransformator und Esterlösungen für eine Container-Transformatorstation und zeigt die Unterschiede in Kühlung, Sicherheit, Belüftung, Abmessungen und Betriebsanforderungen.
CC: ENERGEKS 2026
Abmessungen: Die Leistung stimmt, aber die Physik hat die Zusammenarbeit verweigert
Einer der teuersten Fehler bei der Planung einer vorgefertigten Transformatorstation ist die Freigabe ihrer Konstruktion auf der Grundlage von "typischen Transformatorabmessungen".
Das Problem ist, dass es den typischen 1000-kVA-Transformator eigentlich nicht gibt.
Es gibt stattdessen den konkreten Transformator eines konkreten Herstellers mit einem bestimmten Kern, bestimmten Verlusten, einer bestimmten Kühleranordnung, Ausrüstung, Kühlungsart, Kurzschlussspannung, Durchführungen und Rad- oder Kufenabstand. Zwei Geräte gleicher Leistung, Übersetzung und Schaltgruppe können sich in Länge, Breite oder Höhe um mehrere Zentimeter unterscheiden. Manchmal um mehrere Dutzend.
Auf dem Papier ist es immer noch ein 1000-kVA-Transformator. Im Container passt der eine ohne Probleme, während der andere den Planer dazu bringt, im 3D-Modell Wände zu verschieben, in der Hoffnung, dass sich der Stahl in der Realität ebenfalls als elastisch erweist.
Daher sind Länge, Breite und Höhe des Kessels erst der Anfang. Man muss die maximalen Abmessungen des Geräts zusammen mit Kühlern, Durchführungen, Klemmen und Zubehör kennen. Wichtig sind auch die Höhe, die zum Abnehmen der Abdeckungen benötigt wird, die Lage der MS- und NS-Klemmen, der Radabstand, die Rollrichtung, das Gesamtgewicht, der Schwerpunkt und die Lage der Anschlagpunkte.
Hinzu kommt der Platz für Biegeradien der Kabel, Isolationsabstände und den Servicezugang. Der Transformator mag nämlich als Volumenkörper in die Kammer passen, aber nach dem Anschluss der Kabel zeigt sich plötzlich, dass das MS-Kabel in einem Winkel hätte abbiegen müssen, der bisher nur aus fortgeschrittenem Yoga bekannt war.
Die Anforderungen an die Isolierung und die äußeren Luftabstände sind kein ästhetischer Vorschlag. IEC 60076-3 beschreibt die Isolationsanforderungen und empfohlenen Abstände zwischen aktiven Teilen sowie zwischen aktiven Teilen und Erde. Fehlende zehn Zentimeter lassen sich also nicht durch das Heranrücken der MS-Durchführung an die Metallwand zurückgewinnen, nur weil es im Planungsprogramm ordentlich aussieht.
Es gibt noch eine Sache, die man leicht vergisst: Der Transformator muss nicht nur in der Station stehen. Er muss erst einmal dorthin geliefert werden.
Man sollte daher den gesamten Weg des Geräts vom LKW bis zur Betriebsposition verfolgen. Passt er durch die Tür? Ist die Schwelle nicht zu hoch? Hält der Boden sein Gewicht beim Rollen aus? Bleibt Platz für Rollen, Winde und Manövrieren? Hat der Kran nach dem Aufstellen der anderen Geräte immer noch Zugang zur Kammer?
Und was passiert in fünfzehn oder zwanzig Jahren, wenn der Transformator ausgetauscht werden muss?
Die Station sollte nicht nur für den Tag der Montage ausgelegt sein, sondern auch für den Tag des ersten größeren Austauschs. Manchmal bedeutet das eine demontierbare Wand, manchmal ein abnehmbares Dach, manchmal eine entsprechend geplante Transportroute. Wichtig ist, dass die Lösung im Projekt entsteht und nicht während eines Ausfalls.
Ein Transformator, der mit zwanzig Millimetern Spielraum in die Kammer passt, passt nicht perfekt.
Er warnt lediglich sehr höflich, dass gleich jemand ein Problem haben wird.
Belüftung der Transformator-Kammer: Wärme verschwindet nicht durch gute Absichten
Jedes Watt Transformatorverlust verwandelt sich letztendlich in Wärme.
Sie verschwindet nicht in der Dokumentation, sie verflüchtigt sich nicht im Zeitplan und sie lässt sich nicht davon überzeugen, dass im Projekt kein Platz für sie vorgesehen wurde.
Wenn die Gesamtverluste des Transformators beispielsweise 12 kW betragen, haben wir im Inneren der Station eine Wärmequelle, die mehreren starken Elektroheizungen im Dauerbetrieb entspricht. Hinzu kommen die Verluste der Niederspannungsschaltanlage, der Sammelschienenverbindungen und der Kabel, und im Sommer auch die Sonneneinstrahlung, die das Stationsgehäuse aufheizt.
In der Folge kann der Transformator noch elektrische Reserve haben, thermisch aber bereits an der Grenze des Vernünftigen sein.
Die Umgebungstemperatur und das Lastprofil beeinflussen die Betriebstemperatur und die Isolationsalterung. Das bedeutet, dass ein Gerät, das über Jahre in einer zu heißen Kammer arbeitet, formal nicht überlastet sein mag, aber seine Isolierung sich schneller abnutzt als angenommen.
Daher darf die Belüftung kein Add-on sein, das am Ende des Projekts hinzugefügt wird. Sie muss sich aus den tatsächlichen Transformatorverlusten und den Betriebsbedingungen der Station ergeben.
Bei natürlicher Belüftung ist das Prinzip einfach: Kühle Luft sollte tief einströmen, sich beim Durchströmen der Kammer erwärmen und diese möglichst hoch wieder verlassen.
Ein einfaches Prinzip bedeutet jedoch nicht einen einfachen Plan.
Die Luft wählt, ähnlich wie ein Mensch nach acht Stunden auf der Baustelle, den einfachsten Weg. Wenn die Gitter falsch angeordnet sind, kann sie vom Einlass direkt zum Auslass strömen und den Transformator umgehen. In der Zeichnung sieht dann alles korrekt aus, die Luft zirkuliert tatsächlich, nur nicht unbedingt dort, wo sie gebraucht wird.
Man muss auch auf die wirksame Fläche der Öffnungen achten, nicht nur auf ihre äußeren Abmessungen. Ein Gitter mit einer Fläche von einem Quadratmeter bietet nicht automatisch einen Quadratmeter freien Strömungsquerschnitt. Lamellen, Insektenschutzgitter, Filter und Schalldämpfer können den tatsächlichen Querschnitt so stark reduzieren, dass eine stattliche Öffnung wie das energetische Äquivalent des Atmens durch einen Strohhalm wirkt.
Eine Rolle spielen der Strömungswiderstand, der Höhenunterschied zwischen Ein- und Auslass, der Schutz vor Wasser, der Wind und die zu erwartende Temperaturdifferenz. Je mehr Elemente den Durchfluss behindern, desto größer kann die erforderliche Öffnung sein.
Reicht die natürliche Belüftung nicht aus, muss man eine Zwangsbelüftung einsetzen. Dann ist allein die Wahl des Ventilators ebenfalls noch nicht das Ende der Geschichte.
Man muss den erforderlichen Volumenstrom, die Einschalttemperatur, die Steuerungsart und das Verhalten des Systems nach einem Stromausfall festlegen.
Man sollte auch entscheiden, was bei einem Ventilatorausfall passiert. Wird ein Alarm ausgelöst? Übernimmt der zweite Ventilator seine Arbeit? Wird die Transformator-Temperatur an die Stationsautomation oder ein übergeordnetes System übermittelt?
Ein Ventilator sollte nicht das einzige sein, was den Transformator von einer Überhitzung trennt, wenn niemand weiß, ob er sich noch dreht.
Eine gut geplante Belüftung ist nicht spektakulär. Sie macht keinen Lärm um sich herum, erfordert keine Telefonate und in der Regel denkt niemand an sie.
Sie funktioniert also genau so, wie sie sollte.
Kurzschlussspannung uk%: Ein kleiner Prozentsatz, große Konsequenzen
Die Kurzschlussspannung ist einer jener Parameter, die harmlos wirken, bis man mit der Berechnung der Kurzschlussströme und der Auswahl der Niederspannungsschaltanlage beginnt.
Für einen 1250-kVA-Transformator mit einer Sekundärspannung von 400 V beträgt der Bemessungsstrom etwa 1804 A. Wenn die Kurzschlussspannung 6 % beträgt, kann man den orientierenden Kurzschlussstrom an den Transformator-Klemmen mit der Formel abschätzen:
Ik ≈ In × 100 / uk
Nach Einsetzen ergibt sich etwa:
Ik ≈ 1804 A × 100 / 6 ≈ 30 kA
Diese Berechnung ist vereinfacht, da sie nicht die vollständige Impedanz des speisenden Netzes, der Kabel, Schienen und Verbindungen berücksichtigt. Sie zeigt jedoch die Größenordnung des Problems.
Wenn die Kurzschlussspannung niedriger ist, steigt der Kurzschlussstrom. Schaltanlage, Schienen und Geräte müssen höhere thermische und dynamische Belastungen aushalten. Wenn uk% höher ist, sinkt der Kurzschlussstrom, aber die Spannungsabfälle unter Last nehmen zu, was zum Beispiel das Anlaufen großer Motoren erschweren kann.
Dieser eine Parameter beeinflusst also gleichzeitig die Wahl der Schaltanlage, der Leistungsschalter, der Schutzsysteme, die Selektivität, die Spannungsabfälle und die Möglichkeit des Parallelbetriebs von Transformatoren.
Man sollte die Kurzschlussspannung nicht einfach aus einem alten Projekt kopieren, nur weil das alte Projekt funktioniert hat.
Dass die vorherige Anlage noch nicht abgebrannt ist, ist keine Berechnungsmethode.
Schaltgruppe: Ein paar Buchstaben, die das gesamte System zum Stillstand bringen können
Bezeichnungen wie Dyn5 oder Dyn11 mögen wie ein Code wirken, den jemand geschrieben hat, der keine vollständigen Sätze verwenden wollte. In Wirklichkeit vermitteln sie wichtige Informationen über die Art der Wicklungsverbindung, die Ableitung des Sternpunkts und die Phasenverschiebung zwischen der MS- und NS-Seite.
Die Schaltgruppe beeinflusst die Art der Sternpunkterdung, die Arbeitsweise von Erdschlussschutzeinrichtungen, den Fluss der Nullkomponente und die Kompatibilität des Transformators mit der bestehenden Anlage. Sie ist auch für die Zusammenarbeit mit Wechselrichtern, Generatoren und anderen Transformatoren von Bedeutung.
Besonders vorsichtig muss man beim Parallelbetrieb vorgehen. Zwei Transformatoren gleicher Leistung und gleicher Spannung können nicht unbedingt zusammenarbeiten.
Sie müssen übereinstimmende Schaltgruppen, Übersetzungen und Phasenfolgen haben. Wichtig sind auch die Stellungen der Anzapfungen, die Werte der Kurzschlussspannung und die Impedanzcharakteristik. Wenn diese Parameter abweichen, können zwischen den Transformatoren Ausgleichsströme auftreten, und die Last wird sich nicht wie angenommen verteilen.
Transformatoren lernen die Zusammenarbeit nicht auf einer Integrationsreise.
Sie müssen sich bereits auf dem Typenschild verstehen.
Übersetzung und Anzapfungen: Das Netz hat nicht immer so viele Kilovolt, wie es versprochen hat
Die Angabe 15/0,4 kV klingt konkret, sagt aber noch nicht alles.
Man muss die tatsächlichen Spannungsbedingungen des Netzes, den erforderlichen Isolationspegel, die höchste Betriebsspannung des Geräts Um, den Stellbereich der Anzapfungen, die Anzahl der Stufen und den Wert jeder einzelnen Stufe kennen. Wichtig ist auch, bei welcher Anzapfstellung die Nennübersetzung angegeben wird und welche Spannung auf der NS-Seite bei normaler Last erwartet wird.
Bei typischen Verteilungstransformatoren wird meist ein spannungsloser Stufenschalter verwendet. Das bedeutet, dass eine Änderung der Übersetzung das Abschalten und Trennen des Transformators erfordert.
Es ist also kein Regler, der die Spannung in jeder Situation automatisch korrigiert.
Wenn die Spannung auf der MS-Seite in Zeiten intensiver Photovoltaik-Einspeisung ansteigt, kann eine falsch gewählte Übersetzung zu einer zu hohen Spannung auf der NS-Seite führen. In einem schwachen Netz und bei hoher Last kann das Problem umgekehrt sein – die Spannung beginnt zu sinken.
Die Anzapfungen ermöglichen es, die Übersetzung an die Netzverhältnisse anzupassen, aber sie reparieren kein schlecht geplantes System.
Sie sind kein magischer Drehknopf mit der Aufschrift "wird schon gut".
MS- und NS-Ableitungen: Auch Leitungen brauchen Platz
Der Transformator endet nicht mit dem Kessel und den Kühlern. Er muss noch mit der MS- und NS-Schaltanlage verbunden werden, und die Art dieser Verbindungen kann die gesamte Kammerkonfiguration völlig verändern.
Auf der MS-Seite können unter anderem Porzellan- oder Steckdurchführungen mit oberen oder seitlichen Ableitungen verwendet werden. Auf der NS-Seite können Flachklemmen, Kabel oder eine Verbindung zur Sammelschienenbrücke zum Einsatz kommen. Jede dieser Lösungen erfordert unterschiedlich viel Platz und unterschiedlichen Montagezugang.
Besonders auf der NS-Seite machen ein paar Zentimeter einen enormen Unterschied. Bei einem 1250-kVA-Transformator überschreitet der Bemessungsstrom auf der 400-V-Seite 1800 A. Bei größeren Einheiten sprechen wir bereits von mehreren tausend Ampere.
In einem solchen System kann eine Verschiebung der Klemmen den Umbau der gesamten Sammelschienenbrücke erzwingen.
Daher muss man vor der Freigabe der Stationskonstruktion die Anschlussseite für MS und NS, die Phasenfolge, die Höhe und den Abstand der Klemmen sowie die Art der Endverschlüsse kennen. Man sollte auch die Anzahl der Kabel pro Phase, ihre Biegeradien, die Art der Befestigung und den für die Verbindungen benötigten Platz berücksichtigen.
Sammelschienenverbindungen erfordern zusätzlich die Berücksichtigung elektrodynamischer Kräfte, thermischer Ausdehnung und der Kompensation von Vibrationen.
Schwere Kabel dürfen nicht wie Einkaufstaschen am Klinkenhalter an den Transformator-Durchführungen hängen. Sie müssen eine eigene Abstützung und mechanische Entlastung haben, damit sie keine Kräfte auf die Klemmen übertragen.
Man sollte auch dem Menschen so viel Platz lassen, dass er einen Drehmomentschlüssel verwenden kann, ohne die halbe Station und sein eigenes Handgelenk zu demontieren.
Erdung: "Irgendwie verbinden wir das schon" ist kein Schema
Die Erdung des Transformators und der gesamten Station muss eindeutig geplant werden.
Man muss die Art der Sternpunkterdung auf der NS-Seite, die Verbindung des Kessels oder der Transformator-Konstruktion mit der Haupterdungsschiene, die Erdung der Kabelschirme und die Ausführung von Potentialausgleichsverbindungen festlegen. Wenn die Transformator-Konstruktion einen separaten Kern-Erdungsanschluss erfordert, muss auch dieser im Plan enthalten sein.
Das ist kein Montagedetail.
Die Art der Erdung beeinflusst die Arbeitsweise der Schutzsysteme, die Werte der Ströme bei Erdfehlern und das Verhalten des gesamten Systems in Störfällen. Besondere Aufmerksamkeit erfordern Anlagen mit Wechselrichtern, EMV-Filtern, nichtlinearen Verbrauchern, USV-Anlagen und Ersatzstromquellen.
Man muss auch klären, ob der Sternpunkt der NS-Seite herausgeführt wird und welche Belastbarkeit er haben soll. In Anlagen mit einer großen Anzahl nichtlinearer Verbraucher können im Neutralleiter erhebliche Ströme von Oberschwingungen dritter Ordnung und deren Vielfachen auftreten.
In einer solchen Situation ist der Neutralleiter kein Anhängsel zu den drei Phasen.
Und schon gar nicht ist er "die vierte Schiene, die wir später dazunehmen".
Geräusche und Vibrationen: Ein Transformator ist nicht laut, bis er neben einem Schlafzimmer steht
Jeder Transformator erzeugt Geräusche. Sie resultieren in erster Linie aus den Vorgängen im Kern und den elektromagnetischen Kräften auf die Wicklungen.
Im Freien sind sie kaum wahrnehmbar. Wird das Gerät in einem Container eingeschlossen, kann sich die Situation jedoch ändern.
Das Stationsgehäuse kann einen Teil des Schalls dämpfen, aber es kann auch Schallwellen reflektieren, bestimmte Frequenzen verstärken und wie ein Resonanzkörper wirken. Vibrationen können über den Boden auf das Fundament und von dort auf benachbarte Konstruktionsteile übertragen werden.
Daher reicht es bei Standorten in der Nähe von Häusern, Büros, Krankenhäusern oder anderen lärmempfindlichen Objekten nicht zu sagen, der Transformator sei "leise".
Man muss den garantierten Schallleistungspegel kennen, die Fundamentkonstruktion, die Art der Aufstellung des Geräts sowie den Einfluss von Ventilatoren und Lamellen beurteilen. Es ist auch sinnvoll, die Verbindungen zwischen Transformator und Schaltanlage zu analysieren.
Schwingungsdämpfer bringen wenig, wenn der Transformator mit einer starren Sammelschienenbrücke mit der Stationskonstruktion verbunden ist, die die Vibrationen wie ein professioneller Kurier weiterträgt.
Daher sollte man den Lärm als Eigenschaft der gesamten Station analysieren und nicht nur des Transformators. Das Gerät selbst mag die Anforderungen erfüllen, aber der Container, das Fundament und die Belüftung entscheiden darüber, was der Mensch auf der anderen Seite des Zauns letztendlich hört.
Auch lesen:
Wie man keine Million verbrennt? Grundsätze für den Bau einer Transformatorstation für die Schwerindustrie
Was man bei der Anfrage für einen Transformator für eine Containerstation angeben sollte
Eine gute Angebotsanfrage muss nicht 40 Seiten, fünf Anhänge und ein Siegel mit dem Adler haben.
Sie sollte jedoch genügend Informationen enthalten, damit der Transformator-Hersteller nicht raten muss, ob das Gerät eine Produktionshalle, einen PV-Park, einen Energiespeicher oder vielleicht ein kleines Kraftwerk versorgen soll, das sich hinter dem Namen "Bürogebäude" verbirgt.
Je mehr Schlüsseldaten Sie von Anfang an angeben, desto weniger Telefonate, Nachfragen und magische Wendungen wie "das kommt noch darauf an" wird es geben.
Und vor allem – desto größer ist die Chance, dass Sie ein Angebot für den Transformator erhalten, den Sie wirklich brauchen, und nicht für den, der sich am schnellsten kalkulieren ließ.
⚡ Zuerst die Elektrik, denn der Transformator lebt schließlich von der Spannung
Zunächst muss man sagen, welche Leistung benötigt wird. Der Wert in kVA oder MVA ist das Fundament der gesamten Anfrage. Ohne ihn ähnelt das Gespräch einem Restaurantbesuch und der Frage: "Was kostet das Essen?".
Die Leistung allein ist jedoch zu wenig. Benötigt werden die Spannungen auf der MS- und NS-Seite, die Frequenz und die erwartete Schaltgruppe. Diese Parameter entscheiden, mit welchem Netz der Transformator zusammenarbeiten wird und ob nach seinem Anschluss alles nach Plan läuft oder eher ein experimenteller Installations-Jazz entsteht.
Man sollte auch die Kurzschlussspannung angeben. Dieser kleine Prozentsatz hat einen sehr großen Einfluss auf die Kurzschlussströme, die Auswahl der Schutzsysteme, die Spannungsabfälle und die Zusammenarbeit mit der Schaltanlage. uk% sollte nicht aus dem letzten Projekt kopiert werden, nur weil "es dort auch 6% waren und funktioniert hat".
Ein weiterer Punkt ist der Stellbereich der Anzapfungen und die Anzahl der verfügbaren Stufen. Das Netz verhält sich nicht immer genau so wie im Einlinien-Schaltplan, daher ist es gut zu wissen, ob der Transformator eine Korrektur der Übersetzung ermöglichen sollte und in welchem Bereich.
Hinzu kommen der Isolationspegel, die geforderten Werte für Leerlauf- und Lastverluste sowie die Erwartungen an den Geräuschpegel. Dieser letzte Parameter taucht oft erst dann auf, wenn der Transformator fünf Meter von einem Büro, einem Haus oder einer Pforte entfernt zu arbeiten beginnt und jemand entdeckt, dass das "sanfte Brummen" ein eigenes akustisches Leben führt.
⚡ Dann sagen Sie, was dieser Transformator eigentlich tun wird
Zwei Transformatoren gleicher Leistung können ein völlig unterschiedliches Berufsleben haben.
Der eine versorgt das meiste Jahr ruhig die Beleuchtung, die Belüftung und ein paar Fertigungslinien. Der andere betreibt schwere Motoren, Wechselrichter, Schweißgeräte oder das PCS eines Energiespeichers, der ständig die Fließrichtung ändert. Auf dem Typenschild mögen sie ähnlich aussehen, aber ihr Alltag ist völlig anders.
Daher muss man die Art der Last und die maximale Wirkleistung beschreiben. Es ist sinnvoll, den Leistungsfaktor cosφ oder den Blindleistungsbereich anzugeben, insbesondere wenn in der Anlage Wechselrichter, Kompensation oder leistungselektronische Systeme arbeiten.
Sehr wichtig ist das Arbeitsprofil. Ein Transformator verkraftet eine konstante 24-Stunden-Last anders als kurze Spitzen und wiederum anders als regelmäßige Überlastungen. Es ist also gut zu kennzeichnen, ob er 24 Stunden, nur in einer Schicht, saisonal oder vielleicht im Sommer genau dann mehr Arbeit bekommt, wenn die Temperatur im Container an die eines Backofens erinnert.
Wenn im System Motoren vorhanden sind, sind die Anlaufströme anzugeben. Bei Wechselrichtern, Gleichrichtern, USV-Anlagen oder Ladegeräten sollte man Oberschwingungen erwähnen. Sie müssen nicht gleich eine Doktorarbeit über Energiequalität mitschicken, aber die Information über den Charakter der Last kann davor bewahren, einen Transformator für Bedingungen auszuwählen, die er in der Realität nie sehen wird.
Es ist auch sinnvoll, die Richtung des Energieflusses anzugeben. In einem klassischen Betrieb fließt die Energie vom Netz zu den Verbrauchern. In PV- und BESS-Anlagen kann sich die Situation umkehren, manchmal mehrmals täglich. Wenn ein Parallelbetrieb mit einem zweiten Transformator, Generator oder einer anderen Quelle geplant ist, sollte man auch das sofort mitteilen. Transformatoren mögen keine integrativen Überraschungen.
⚡ Der Container steht in der realen Welt, nicht in einer neutralen CAD-Umgebung
Die Umgebungsbedingungen werden oft als Add-on zur Spezifikation behandelt. Das ist ein Fehler, denn der Transformator arbeitet nicht im Katalog, sondern an einem konkreten Standort.
Man muss angeben, ob das Gerät innen oder außen installiert wird. Bei einer Containerstation bedeutet "außen" noch nicht, dass der Transformator komfortablen Zugang zu frischer Luft hat. Er kann immer noch in einer metallischen Kammer eingeschlossen sein, die mehrere Stunden am Tag die Sonne wie eine Solarpfanne einfängt.
Man sollte die minimale und maximale Umgebungstemperatur, die Höhe über dem Meeresspiegel, die Feuchtigkeit und den Staubgehalt angeben. Die Höhe ist für die Kühlung und Isolierung von Bedeutung, die Feuchtigkeit für das Kondensationsrisiko und der Staub für die Belüftung und die Sauberkeit der Isolieroberflächen.
Wenn in der Umgebung korrosive Substanzen, salzhaltige Atmosphäre, Chemikalien oder aggressive Industriestäube vorkommen, muss der Hersteller davon wissen. Eine Station bei einem Chemiebetrieb, einer Kläranlage, einem Zementwerk und einem ruhigen Logistikzentrum arbeitet nicht unter denselben Bedingungen, selbst wenn alle Projekte ein ebenso ästhetisches Deckblatt haben.
Es ist sinnvoll, die Anforderungen an die Kondensation und die Sonneneinstrahlung auf die Station anzugeben. Ein Container, der im Schatten zwischen Gebäuden steht, und ein Container, der allein auf einem offenen Platz in der prallen Sonne steht, sind zwei verschiedene Mikroklimata. Der Transformator wird den Unterschied schneller bemerken als der Nutzer.
⚡ Dann kommt die Mechanik, also der Moment, in dem die Zentimeter die Macht zurückerobern
Ein Transformator kann elektrisch perfekte Parameter haben und trotzdem für eine bestimmte Station ungeeignet sein, weil er zu breit, zu hoch, zu schwer ist oder Ableitungen auf der falschen Seite hat.
Daher sollte man in der Anfrage die maximal zulässigen Abmessungen und das Gewicht des Geräts angeben. Und es geht nicht nur um die Abmessungen des Kessels oder der Wicklungen. Man muss Kühler, Durchführungen, Zubehör, Klemmenkästen, Ventile, Halterungen und alles berücksichtigen, was in der realen Welt über das elegante Rechteck aus der Zeichnung hinausragt.
Die Richtung der MS- und NS-Ableitungen sollte ebenfalls klar angegeben werden. Das vermeidet Situationen, in denen die Schaltanlage auf der linken Seite wartet, der Transformator die Klemmen nach rechts zieht und jemand dazwischen versucht, ein Verbindungssystem zu schaffen, das an eine künstlerische Installation erinnert.
Die Art der Anschlüsse muss auf die Art der Verbindung mit der Schaltanlage abgestimmt sein. Für Kabel, Sammelschienenbrücken oder Steckdurchführungen gelten unterschiedliche Lösungen. Es ist sinnvoll, die Anforderungen an die Phasenfolge, den Klemmenabstand und die Anschlusshöhe anzugeben.
Wenn der Transformator Räder oder Kufen hat, sollten deren Abstand und Rollrichtung angegeben werden. Das ist wichtig für Führungsschienen, den Stationsboden und die Art des Einbringens des Geräts in die Kammer.
Man sollte auch den Transport beschreiben. Wird der Transformator durch die Tür geschoben, durch das Dach abgesenkt, auf Rollen eingeführt, oder wird die gesamte Station um ihn herum montiert? Die Abmessungen der Tür, die Tragfähigkeit des Bodens, der Zugang für den Kran und der Manövrierraum sind keine logistischen Details. Sie sind Teil des Projekts.
An dieser Stelle ist es auch sinnvoll, das Zubehör anzugeben: Temperaturanzeigen, Sensoren, Schutzeinrichtungen, Alarmschaltkontakte, Monitoring, Ventile, Relais, Ventilatoren, Gehäuse, Durchführungen oder andere vom Investor und der Stationsautomatisierung geforderte Elemente.
⚡ Am Ende die Dokumentation, also all das, was plötzlich alle "für gestern" brauchen
Eine gute Anfrage sollte festlegen, welche Dokumentation erwartet wird und wann sie zu liefern ist.
Die Grundlage ist die Maßzeichnung. Sie ermöglicht es dem Stationshersteller zu prüfen, ob der Transformator wirklich in die Kammer passt, ob er genügend Platz für die Anschlüsse hat und ob er sicher montiert werden kann.
Benötigt wird auch ein Datenblatt sowie eine Aufstellung der Verluste. Die Verluste sind nicht nur für die Beurteilung der Effizienz wichtig, sondern auch für die Berechnung der Belüftung und der thermischen Bilanz der Kammer.
Je nach Projektphase und den Anforderungen des Investors können Prüfprotokolle, ein Muster des Typenschilds, eine Anleitung für Transport, Montage und Inbetriebnahme sowie die entsprechenden Konformitätserklärungen erforderlich sein.
Es ist auch sinnvoll, eine vollständige Liste der Ausrüstung zu fordern. Nichts verbessert die Atmosphäre auf einer Baustelle so sehr wie die Entdeckung, dass ein von einer Seite als "selbstverständlicher Standard" betrachtetes Element von der anderen als kostenpflichtige Option behandelt wurde, die niemand bestellt hat.
Es ist sehr gut, auch den Zeitplan für die Dokumentenfreigabe festzulegen. Zuerst das Datenblatt und die Zeichnung zur Freigabe, dann die Produktion, dann die Schlussdokumentation. Diese Reihenfolge erscheint logisch, aber in der Branche gibt es immer noch Projekte, bei denen die Zeichnung zur Freigabe den Kunden dann erreicht, wenn der Transformator langsam nach dem Lackieren trocknet.
⚡ Eine gute Anfrage erspart zehn nervöse Telefonate
Sie müssen nicht alle Parameter vom ersten Tag an kennen. Wenn einige Daten noch abgestimmt werden, markieren Sie das einfach in der Anfrage. Wichtig ist, dass der Hersteller weiß, welche Werte freigegeben, welche vorläufig und welche noch änderbar sind.
Die schlechteste Anfrage lautet:
"Bitte um Preis für einen Standardtransformator 1000 kVA für einen Container."
Die beste muss nicht lang sein, sollte aber das Gerät, die Arbeitsbedingungen, die mechanischen Einschränkungen und den erwarteten Dokumentationsumfang klar beschreiben.
Denn der Transformator-Hersteller kann beraten, optimieren und die richtige Lösung vorschlagen. Er sollte jedoch nicht gezwungen werden, das Projekt telepathisch anhand einer einzigen Zahl und eines Anhangs mit dem Namen "final_v7_ostateczny_poprawiony.pdf" zu rekonstruieren.
Wie wählt man einen MS-Transformator für eine Container-Transformatorstation aus? Die kürzeste Antwort
Beginnen Sie nicht mit der Frage: "Was kostet der Transformator?"
Prüfen Sie zuerst, wo er arbeiten wird, was er versorgen wird, wie er belastet wird und ob er tatsächlich in die Station passt – zusammen mit Anschlüssen, Belüftung und Servicezugang.
Ein guter Transformator muss elektrisch, mechanisch und thermisch zum Projekt passen. Am besten so, dass nach der Inbetriebnahme niemand die Investition mit Telefonaten, Umbauten und branchenüblichem Survival retten muss.
Wir danken den Planern, Ausführenden, Integratoren und Investoren, die uns rechtzeitig ins Gespräch holen. Genau dann können wir gemeinsam eine Lösung auswählen, die über Jahre ruhig und zuverlässig funktionieren wird.
⚡ Bei Energeks helfen wir bei der Auswahl von Öl- und Trockentransformatoren für vorgefertigte Transformatorstationen, Industriebetriebe, Photovoltaikanlagen und Energiespeicher. Wir analysieren nicht nur die Nennleistung, sondern auch die Netzverhältnisse, die Schaltgruppe, die Kurzschlussspannung, die Verluste, die Abmessungen, die Kühlung und das reale Lastprofil.
Wir suchen nicht den größten Transformator oder die billigste Lösung um jeden Preis. Wir suchen eine Konfiguration, die nach der Inbetriebnahme der Investition einfach ihre Arbeit erledigt – ruhig, effizient und ohne nervöse Telefonate.
Entdecken Sie das Angebot der Energeks-Transformatoren
Und wenn Sie unsere Realisierungen, technischen Ratgeber und Branchengeschichten ohne Firmentext verfolgen möchten – folgen Sie Energeks auf LinkedIn.
Sprechen wir über Ihr Projekt als Partner. Bevor der Transformator in den Container kommt und nicht erst, wenn sich herausstellt, dass der Container dazu eine eigene Meinung hat.
referenzen:
International Electrotechnical Commission, IEC 62271-202:2022 — AC prefabricated substations for rated voltages above 1 kV and up to 52 kV.
International Electrotechnical Commission, IEC 60076 series — Power transformers.
European Commission, Power Transformers — Ecodesign requirements and Tier 2 efficiency provisions.
Bewertungen
Keine Bewertungen!
❮
❯
