Dieser Artikel richtet sich an Investoren im Bereich erneuerbare Energien, Planer, Generalunternehmer, Industriebetriebe, Entwickler von PV+BESS-Freiflächenanlagen und alle, die verstehen möchten, warum ein Transformator für einen Energiespeicher nicht wie ein normales Trafo aus dem Katalog ausgewählt werden sollte.

Einen Energiespeicher stellen wir uns oft als eine einzige, große Batterie vor: Container, Lithium-Ionen-Module, Kühlsystem, Wechselrichter, Monitoring, Algorithmen. Aber in der Praxis hat all diese Technologie wenig Bedeutung, wenn die Energie nicht sicher ins Netz gelangen und von dort zurückkommen kann.

Und hier kommt der Transformator ins Spiel.

Er ist das Tor zwischen der Welt der Batterien, Wechselrichter und des PCS-Systems und dem Mittelspannungsnetz. Ein bisschen wie eine Schleuse in einem Kanal: Auf der einen Seite haben wir die dynamische, schnelle, elektronische Welt des Energiespeichers, auf der anderen das stabile, anspruchsvolle und gnadenlose Stromnetz.

Wenn die Schleuse falsch ausgelegt ist, verliert das gesamte Projekt an Effizienz, Zuverlässigkeit und Vorhersehbarkeit.

Der Markt für Energiespeicher wächst sehr schnell.

Laut IEA waren Energiespeicher im Jahr 2023 die am schnellsten wachsende kommerziell verfügbare Energietechnologie im Stromsektor, und die weltweiten Zuwächse bei der Batteriespeicherleistung betrugen 42 GW.

Das bedeutet eines: Immer mehr Investoren werden sich nicht nur die Frage stellen müssen "welchen Energiespeicher wähle ich?", sondern auch: "welchen Transformator wähle ich, damit dieser Speicher wirklich gut funktioniert?".

Im Folgenden gehen wir auf folgende Punkte ein:

• die Rolle des Transformators in einem BESS-System,

• die Unterschiede zwischen einem Transformator für PV, Industrie und Energiespeicher,

• die Wahl der Leistung in kVA/MVA,

• die Wahl zwischen Öl- und Trockentransformator,

• den Einfluss von Oberschwingungen, Zyklizität und bidirektionalem Betrieb,

• die Fehler, die am meisten kosten,

• eine praktische Checkliste für die ANfrage-Spezifikation.

Lesezeit: etwa 10 Minuten

Ein Energiespeicher ist keine "große USV"

Der größte Fehler am Anfang?

Einen Energiespeicher wie eine größere Version einer unterbrechungsfreien Stromversorgung zu behandeln.

Zwar kann ein Speicher eine Notstromfunktion erfüllen. Er kann eine Anlage versorgen, wenn das Netz ausfällt.

Er kann die Spannung stabilisieren, die Spitzenlast begrenzen oder mit einer Photovoltaikanlage zusammenarbeiten. Aber ein moderner BESS, also ein Battery Energy Storage System, ist nicht nur eine Batterie.

Es ist ein elektrisches Energiesystem mit einer eigenen Dynamik.

Die IEC TS 62786-3:2023 beschreibt die Anforderungen für stationäre Batterie-Energiespeichersysteme, die an Verteilnetze angeschlossen werden, einschließlich der Fragen des Anschlussschemas, der Schaltgeräte, des Arbeitsbereichs, der Wirk- und Blindleistungsantwort, der Energiequalität, der Schutzsysteme, des Monitorings, der Steuerung und der Verbindungstests.

Allein diese Liste zeigt, dass ein Energiespeicher ein aktiver Teilnehmer am Netzbetrieb ist und nicht nur ein Verbraucher oder eine einfache Quelle.

Ein Transformator in einem solchen System muss daher mehr tun als nur klassisch "die Spannung erhöhen".

Er muss mit Wechselrichtern zusammenarbeiten, wechselnde Lastprofile aushalten, auf bidirektionalen Betrieb reagieren und in einer Umgebung funktionieren, in der die Leistungselektronik andere Phänomene erzeugt als ein traditioneller Industrieabnehmer.

Was macht ein Transformator in einem Energiespeicher eigentlich?

Vereinfacht gesagt: Der Transformator passt die Spannung des PCS-/Wechselrichtersystems an die Netz- oder Betriebsspannung an.

Auf der Batterieseite haben wir Gleichstrom. Das PCS-System wandelt ihn in Wechselstrom um.

Anschließend erhöht der Transformator die Spannung auf das vom Niederspannungs- oder Mittelspannungsnetz geforderte Niveau, in Industrie- und EE-Projekten meist auf Mittelspannung.

Aber das ist nur die einfachste Beschreibung.

In Wirklichkeit erfüllt ein Transformator in einem BESS-System mehrere Funktionen gleichzeitig:

• er trennt das Speichersystem galvanisch vom Netz,

• er passt die Spannungsniveaus an,

• er beeinflusst die Art der Erdung und das Verhalten der Schutzsysteme,

• er begrenzt die Übertragung eines Teils der Störungen,

• er muss die durch den Wechselrichterbetrieb verursachten Belastungen aushalten,

• er arbeitet sowohl beim Laden als auch beim Entladen des Speichers.

Bei einer klassischen PV-Freiflächenanlage ist der Energiefluss im Wesentlichen unidirektional: von den Modulen über die Wechselrichter ins Netz. Bei einem Energiespeicher fließt die Energie in beide Richtungen.

Morgens kann sich der Speicher aus dem Netz oder von der PV laden, nachmittags Energie abgeben, abends im Preisarbitrage arbeiten und nachts eine Systemdienstleistung erbringen.

Der Transformator hat also kein einziges "ruhiges" Lastprofil.

Er hat einen täglichen Rhythmus, der an Atmung erinnert: Einatmen, Ausatmen, Pause, schnelle Reaktion, Wiederholung.

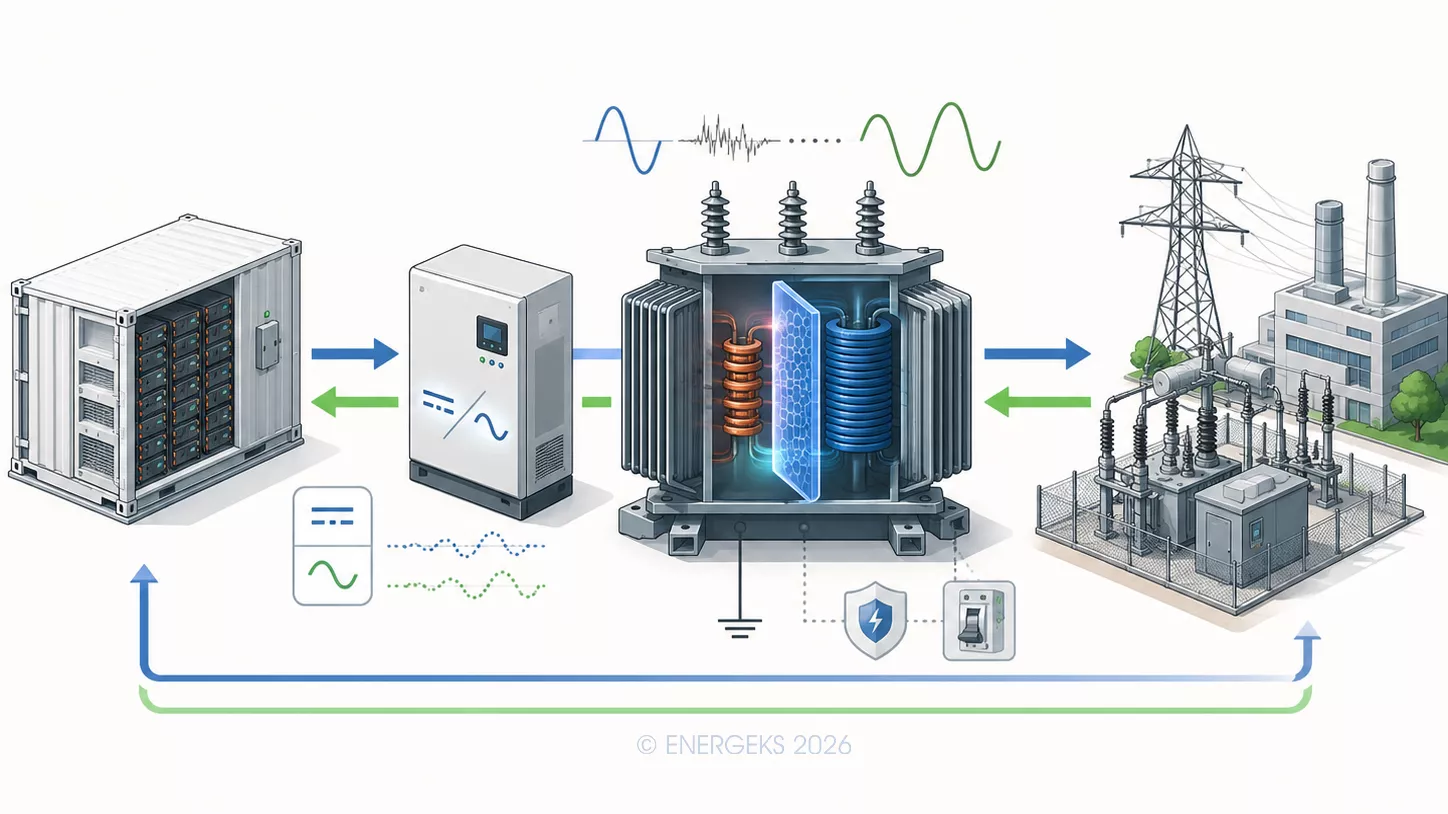

Die Infografik zeigt ein vereinfachtes Schema der Transformatorarbeit in einem Energiespeichersystem. Auf der linken Seite befindet sich der Batterie-Container, von dem aus die Energie zum PCS-Wechselrichter gelangt, der Gleichstrom in Wechselstrom umwandelt. Das zentrale Element des Systems ist der Transformator, der die Spannung anpasst, den Speicher vom Netz trennt, die Erdung und Schutzsysteme unterstützt und einen Teil der von der Leistungselektronik ausgehenden Störungen begrenzt. Auf der rechten Seite sind das Stromnetz und die industrielle Infrastruktur dargestellt. Die bidirektionalen Pfeile symbolisieren das Laden und Entladen des Energiespeichers, also den Energiefluss sowohl von der Batterie ins Netz als auch vom Netz in die Batterie.

CC: ENERGEKS 2026

Zuerst die Frage: Wozu soll dieser Speicher dienen?

Wir wählen keinen Transformator "einfach so".

Wir wählen ihn für eine Funktion.

Ein anderer Transformator ist sinnvoll für ein Industrieunternehmen, das seine bezogene Leistung reduzieren möchte. Ein anderer für eine PV-Freiflächenanlage mit einem 10-MW/20-MWh-Speicher.

Ein anderer für einen großen Netzspeicher, der Bilanzierungs-, Regelenergie- oder Netzknotenunterstützungsdienste erbringen soll.

Vor der Auswahl des Transformators müssen einige Fragen beantwortet werden:

• Wird der Speicher hauptsächlich hinter dem Zähler, also auf der Verbraucherseite, arbeiten?

• Wird er als unabhängige Einheit an das Netz angeschlossen?

• Soll er mit einer Photovoltaikanlage zusammenarbeiten?

• Wird er aus dem Netz, aus der PV oder aus beiden Quellen geladen?

• Wird er häufig vom Lade- in den Entlademodus wechseln?

• Soll er Blindleistung liefern?

• Fordert der Netzbetreiber einen bestimmten Spannungsregelbereich, Kommunikation und Beobachtbarkeit?

Das sind keine formalen Fragen. Das sind Fragen, die über die Temperatur der Wicklungen, die Verluste, die Leistungsreserve, die Schaltgruppe, die Art der Kühlung und die Haltbarkeit der Isolierung entscheiden.

Transformatorleistung: kVA, MW und MWh sind nicht dasselbe

Dies ist der Punkt, an dem man leicht in eine Falle tappen kann.

Ein Energiespeicher wird üblicherweise mit zwei Parametern beschrieben: Leistung und Kapazität.

Beispiel: 5 MW / 10 MWh. Der erste Wert gibt an, mit welcher Leistung das System laden oder entladen kann. Der zweite Wert gibt an, wie lange es diese Leistung halten kann.

Den Transformator wählen wir nicht direkt nach den MWh aus.

Der Transformator "sieht" vor allem die Scheinleistung, also kVA oder MVA, und das Lastprofil über die Zeit.

Wenn der Speicher eine PCS-Leistung von 5 MW hat und bei einem Leistungsfaktor von 1 arbeiten soll, beträgt die theoretisch minimale Scheinleistung etwa 5 MVA.

Wenn jedoch die Abgabe oder Aufnahme von Blindleistung, ein Betrieb bei cosφ 0,9 oder ein weiterer Regelbereich gefordert wird, steigt die Scheinleistung.

Zum Beispiel:

5 MW / 0,9 = 5,56 MVA

Das bedeutet, dass ein 5-MVA-Transformator zu knapp bemessen sein kann, wenn das System dynamisch arbeiten und zusätzliche Netzfunktionen erbringen soll. In der Praxis könnte der Planer eine Einheit mit 6,3 MVA in Betracht ziehen, aber die endgültige Wahl hängt von den Anforderungen des PCS, des Netzbetreibers, dem Lastprofil, den Umgebungsbedingungen und der Architektur des gesamten Systems ab.

Ähnlich für einen 2-MW-Speicher:

2 MW / 0,9 = 2,22 MVA

Hier könnte ein 2,5-MVA-Transformator ein natürlicher Punkt der Analyse sein, aber nicht als "automatische Antwort", sondern als Ergebnis von Berechnungen und der Koordination mit dem Rest des Systems.

⚡ Die wichtigste Regel: Die Kapazität in MWh sagt, wie groß der "Energiebehälter" ist.

Die Leistung in MW und die Betriebsanforderungen sagen, wie breit das "Rohr" sein muss, durch das diese Energie fließt. Den Transformator wählen wir nach dem Rohr, nicht nach dem Behälter selbst.

Öltransformator oder Trockentransformator?

Das ist eine der häufigsten Fragen von Investoren.

Die Antwort lautet: Es hängt vom Ort, der Leistung, dem Brandrisiko, den Umgebungsbedingungen und den Anforderungen der Anlage ab.

Öltransformator für Energiespeicher

Ein Öltransformator ist sehr oft die natürliche Wahl für größere Energiespeicher, PV+BESS-Freiflächenanlagen und externe Trafostationen.

Er hat eine hohe Wärmeabfuhrkapazität, eine gute Überlastbarkeit, ein breites Leistungsspektrum und bewährt sich im Außeneinsatz.

In Containerprojekten und Mittelspannungsstationen kann ein Öltransformator als Teil einer kompakten Infrastruktur arbeiten: Energiespeicher, PCS, Schaltanlage, Transformator, Mess- und Schutzsystem. Bei größeren Leistungen gibt das Öl dem Planer mehr thermische Flexibilität.

Man sollte jedoch die Anforderungen an die Ölauffangwanne, den Umweltschutz, die Abstände, den Brandschutz und die standörtlichen Genehmigungen beachten.

Bei besonderen Umweltanforderungen kann der Einsatz von Estern in Betracht gezogen werden, aber auch das sollte sich aus dem Projekt ergeben, nicht aus einer Mode.

Trockentransformator für Energiespeicher

Ein Trockentransformator, insbesondere ein Harztransformator, ist eine gute Lösung, wenn es auf Brandschutz, Betrieb im Gebäude, Begrenzung des Risikos von Isolierflüssigkeitsaustritt oder eine Lage in der Nähe von Nutzinfrastruktur ankommt.

Bei Energiespeichern, die in Industriebetrieben, Logistikzentren, Gewerbeobjekten oder technischen Gebäuden installiert werden, kann ein Trockentransformator aus Sicht von Arbeitssicherheit, Versicherung und Bauplanung akzeptabler sein.

Er ist jedoch empfindlicher gegenüber den Kühlungsbedingungen.

Er mag es nicht, wenn man ihn "in einen Schrank sperrt" ohne Luftzirkulation und erwartet, dass er wie ein Transformator in einer idealen Prüfhalle arbeitet.

Belüftung, Umgebungstemperatur, Staubbelastung, Feuchtigkeit und Servicezugang haben hier enorme Bedeutung.

BESS ist bidirektionaler Betrieb. Der Transformator muss darauf vorbereitet sein

Bei einem typischen Industrieabnehmer fließt die Energie vom Netz zum Betrieb. Bei einer klassischen PV-Freiflächenanlage fließt sie von der Quelle zum Netz. Bei einem Energiespeicher fließt sie in beide Richtungen.

Beim Laden arbeitet der Transformator wie ein versorgendes Element für den Speicher. Beim Entladen wird er Teil des Energieexportpfads. Das beeinflusst:

• die Auswahl der Schutzsysteme,

• die Richtungsabhängigkeit der Messungen,

• die Automatisierung,

• die Einstellungen der Mittel- und Niederspannungsschutzsysteme,

• die Anforderungen des Netzbetreibers,

• die Analyse der Wirk- und Blindleistungsflüsse.

Aus diesem Grund sollte ein Transformator für einen Energiespeicher zusammen mit dem PCS-System, der Schaltanlage, den Schutzsystemen und dem Anschlussschema geplant werden. Er sollte nicht am Ende wie ein fehlender Baustein angefügt werden.

CIGRE weist in den Richtlinien für BESS-Anschlussstationen darauf hin, dass die Planung einer solchen Infrastruktur den gesamten Lebenszyklus umfasst: von der Planung und Entwicklung über die Inbetriebnahme bis hin zum Asset-Management, einschließlich der Bewertung der Ausgangsleistung und der Parameter am Netzverknüpfungspunkt (PCC). Das ist wichtig, denn der Transformator ist kein separates Produkt im luftleeren Raum. Er ist Teil der Fähigkeit des gesamten Speichers, am Netzverknüpfungspunkt zu arbeiten.

Oberschwingungen: Der leise Feind des Transformators

Wechselrichter und Stromrichter sind das Herzstück eines Energiespeichers. Ohne sie könnte die Batterie nicht mit dem AC-Netz zusammenarbeiten. Aber die Leistungselektronik erzeugt Phänomene, die man nicht ignorieren darf.

Eines davon sind Oberschwingungen.

Oberschwingungen können die Zusatzverluste in den Wicklungen und konstruktiven Elementen des Transformators erhöhen. Sie können zusätzliche Erwärmung verursachen, die Haltbarkeit der Isolierung beeinträchtigen und eine entsprechende thermische Reserve erfordern. Das ist ein bisschen wie Autofahren auf einer ebenen Autobahn und auf Kopfsteinpflaster. Die Durchschnittsgeschwindigkeit mag ähnlich aussehen, aber die Belastung des Fahrwerks ist völlig unterschiedlich.

Daher sollte man bei der Auswahl eines Transformators für BESS Daten über:

• das Oberschwingungsspektrum des PCS,

• den THD von Strom und Spannung,

• die Schaltfrequenz,

• die Filteranforderungen,

• die zulässigen Energiequalitätspegel,

• das Verhalten bei Teillast.

Die IEC TS 62786-3:2023 behandelt u.a. die Themen Energiequalität, EMV, Schnittstellenschutz, Wirk- und Blindleistungsreaktion sowie Netzbetriebstests. Das zeigt, dass ein Transformator für einen Energiespeicher im Kontext der gesamten elektrischen Umgebung ausgewählt werden muss, nicht nur nach Spannung und Nennleistung.

Transformatorverluste: Kleine Watt, großes Geld

Bei Energiespeichern wird viel Aufmerksamkeit auf den Wirkungsgrad der Batterie, der Wechselrichter und der Kühlsysteme gelegt. Der Transformator wird oft als selbstverständliches Element betrachtet. Das ist ein Fehler.

Ein Transformator hat Leerlauf- und Lastverluste. Leerlaufverluste treten auf, wenn der Transformator unter Spannung steht, auch wenn der Speicher gerade nicht mit voller Leistung arbeitet. Die Lastverluste steigen mit dem Stromfluss.

Ein einfaches Beispiel wie eine Stromrechnung:

Wenn ein Transformator 3 kW Leerlaufverluste hat und das ganze Jahr über eingeschaltet ist, ergibt das:

3 kW × 8760 h = 26.280 kWh pro Jahr

Das sind über 26 MWh Energie pro Jahr, die nur im Leerlauf verloren gehen. Bei größeren Einheiten, mehreren Transformatoren oder einer langen Projektlebensdauer kann der Unterschied zwischen einer durchschnittlichen und einer optimierten Lösung Dutzende oder Hunderte von Megawattstunden Verlust über den gesamten Lebenszyklus bedeuten.

Bei einem Energiespeicher, der mit Preisarbitrage, Flexibilitätsdienstleistungen oder der Reduzierung von Lastspitzen Geld verdient, ist jeder unnötige Verlust wie ein Leck im Tank. Scheinbar klein. Aber es arbeitet jeden Tag.

Spannung, Schaltgruppe und Erdung – technische Details, die über den Systembetrieb entscheiden

Die Auswahl eines Transformators für BESS beginnt mit den Spannungen.

Auf der einen Seite haben wir die PCS-Spannung, oft auf Niederspannungsniveau. Auf der anderen Seite haben wir das Mittelspannungsnetz, z.B. 15 kV, 20 kV oder ein anderes in den Netzanschlussbedingungen angegebenes Niveau. Der Transformator muss diese Welten nicht nur spannungsmäßig, sondern auch funktional anpassen.

Wichtige Parameter sind:

• Primär- und Sekundärspannung,

• Nennleistung,

• Schaltgruppe,

• Kurzschlussspannung,

• Stufenregelbereich,

• Isolationspegel,

• Art der Sternpunkterdung,

• Anforderungen für Parallelbetrieb,

• Kompatibilität mit den Schutzsystemen.

Die Schaltgruppe ist keine Kosmetik. Sie beeinflusst die Phasenverschiebung, das Verhalten des Systems bei Erdfehlern, den Fluss der Nullkomponente und die Koordination der Schutzsysteme. In Projekten mit mehreren PCS kann man eine Architektur mit mehreren Blocktransformatoren anstelle einer großen Einheit in Betracht ziehen. Das kann die Modularität, Wartungsfreundlichkeit und Verfügbarkeit der Anlage verbessern.

Anforderungen des Netzbetreibers: Der Transformator muss zum Netz passen, nicht nur zum Speicher

In Polen endet ein Energiespeicher nicht mit dem Container und der Ausführungsplanung. Er endet erst dann, wenn er sicher angeschlossen, in Betrieb genommen und gemäß den Anforderungen des Netzbetreibers betrieben werden kann.

TAURON Dystrybucja gibt an, dass in Zusammenarbeit mit den in PTPiREE zusammengeschlossenen VNB Verfahren für die Nutzungsgenehmigung von elektrischen Energiespeichern des Typs D entwickelt wurden, die ab dem 31. März 2026 gelten. Auf derselben Seite werden die maximalen Leistungsschwellen für die Typen B, C und D angegeben: 0,2 MW, 10 MW bzw. 75 MW.

Das ist wichtig, denn mit der Leistung des Projekts steigt nicht nur die Transformatorleistung. Es steigt auch die Anzahl der Anforderungen an Dokumentation, Beobachtbarkeit, Steuerbarkeit, Tests, Schutzsysteme und Konformität mit den Netzanschlussbedingungen.

Die URE informierte auch über neue "Allgemeine Anforderungen" aus der NC RfG, die am 1. Dezember 2025 für Einheiten der Typen B, C und D in Kraft getreten sind, für die ab diesem Datum Netzanschlussbedingungen erteilt werden. In der Praxis bedeutet das, dass BESS-Projekte, insbesondere hybride PV+BESS oder als aktive Netzressourcen angeschlossene, nicht nur von der Geräteseite her, sondern auch von den formal-technischen Anforderungen her analysiert werden sollten.

Transformator für PV+BESS: Ein System, zwei Arbeitscharaktere

Eine Photovoltaik-Freiflächenanlage und ein Energiespeicher wirken wie ein natürliches Paar. Die PV produziert Energie, wenn die Sonne scheint. Der Speicher ermöglicht es, ihre Nutzung zeitlich zu verschieben, den Abregelungsverlust (Curtailment) zu begrenzen, das Generationsprofil zu glätten oder die Eigenverbrauchsquote zu erhöhen.

Aber für den Transformator kann ein solches System anspruchsvoller sein als die PV-Freiflächenanlage allein.

Warum?

Weil die PV Energie in einem bestimmten, von der Sonneneinstrahlung abhängigen Tagesprofil erzeugt. Der BESS kann nach einer Markt-, Netz- oder Industriestrategie laden und entladen. Manchmal speist die PV-Energie ins Netz ein, manchmal lädt sie die Batterie, manchmal gibt die Batterie Energie ins Netz ab, und manchmal arbeitet das gesamte System mit einer Exportleistungsbegrenzung.

Der Transformator muss auf das reale Leistungsflussszenario ausgelegt sein, nicht nur auf die Summe der Typenschildleistungen.

Beispiel:

Eine 20 MWp PV-Freiflächenanlage und ein 10 MW / 20 MWh Speicher bedeuten nicht automatisch, dass der Transformator 30 MVA haben muss. Wenn die Netzanschlussbedingungen den Export auf 20 MW begrenzen und die EMS-Strategie das Lastprofil überwacht, kann die Auslegung anders aussehen. Wenn das System jedoch die volle unabhängige Arbeitsweise von Quelle und Speicher ermöglichen soll, kann der Transformationsleistungsbedarf höher sein.

Dies ist der Moment, in dem Simulationen, die Netzanschlussbedingungen und eine klare EMS-Betriebsstrategie erforderlich sind. Ohne diese ähnelt die Transformatorauswahl der Wahl einer Brücke, ohne zu wissen, wie viele Lastwagen sie in welche Richtung überqueren werden.

Transformator für industrielle Energiespeicher

In der Industrie hat ein Energiespeicher oft eine sehr praktische Funktion: die Reduzierung von Lastspitzen, die Verbesserung des PV-Eigenverbrauchs, die Bereitstellung von Reserve, die Stabilisierung des Verbraucherbetriebs oder die Begrenzung der Kosten für die bezogene Leistung.

Hier kann der Transformator Teil einer bestehenden Betriebsstation oder einer neuen, für den Speicher dedizierten Infrastruktur sein. Die Wahl zwischen Trocken- und Öltransformator hängt vom Standort ab.

Wenn sich der Speicher in der Nähe der Produktionshalle, in einem technischen Gebäude oder in der Nähe von Menschen befindet, kann ein Trockentransformator die natürliche Wahl sein. Wenn das System größer ist, extern aufgestellt und in einer Containerstation arbeitet, kann ein Öltransformator in Bezug auf Thermik, Leistung und Kosten pro MVA vorteilhafter sein.

Für die Industrie sind besonders wichtig:

• Geräuschpegel,

• Montageort,

• Brandschutz,

• Servicezugang,

• Kompatibilität mit der bestehenden Schaltanlage,

• Betrieb mit empfindlichen Verbrauchern,

• Erweiterbarkeit.

Ein Energiespeicher in einem Betrieb sollte nicht als Gadget zur Rechnungsoptimierung geplant werden.

Es ist ein neues aktives Element des internen Stromnetzes.

Transformator für große Netzspeicher

Bei großen Grid-Scale-Projekten wird der Transformator Teil einer Blockarchitektur.

Anstelle einer einzigen großen Einheit werden oft mehrere Blöcke verwendet: PCS + Blocktransformator + Mittelspannungsschaltanlage, und dann die Energieableitung zur Hauptstation.

Eine solche Architektur bietet mehr Flexibilität, erleichtert die Wartung und begrenzt die Auswirkungen eines einzelnen Ausfalls.

Für einen 50-MW/100-MWh-Speicher könnte man mehrere Blöcke mit 5 MW, 10 MW oder mehr in Betracht ziehen, abhängig von den verwendeten PCS und dem Anschlussschema. Dann lautet die Frage nicht nur "welcher Transformator?", sondern "welche Transformationsarchitektur bietet den besten Kompromiss zwischen Effizienz, Verfügbarkeit, Kosten und Risiko?".

Dies ist besonders wichtig, wenn der Speicher mit Systemdienstleistungen Geld verdienen soll. Der Ausfall eines Transformators in einem modularen System kann die Leistung eines Teils des Systems einschränken. Der Ausfall eines zentralen Elements kann einen viel größeren Teil des Projekts zum Stillstand bringen.

Wie bereitet man eine Anfrage für einen Transformator für einen BESS-Energiespeicher vor?

Die Auswahl eines Transformators für einen Energiespeicher beginnt nicht mit der Frage: "Was kostet ein 2,5-MVA-Trafo?" Sie beginnt mit einer viel interessanteren Frage: Wie wird dieser Speicher tatsächlich arbeiten?

Denn ein BESS ist kein Kühlschrank, der einfach Strom aus der Steckdose zieht. Es ist ein aktives elektrisches Energiesystem, das mal Energie aufnimmt, mal abgibt, mal das Netz unterstützt, mal von der PV lädt und manchmal alles so dynamisch tut, dass der klassische Ansatz "Wählen wir einen Transformator mit Reserve, dann wird es schon gut" an das Fahren eines Sportwagens mit Schubkarrenreifen erinnert.

Bei Energeks beraten wir bei der Auswahl eines Transformators für einen Energiespeicher auf der Grundlage realer Betriebsparameter, nicht nur eines einzigen Leistungswerts aus einer Tabelle. Nachfolgend zeigen wir, welche Daten Sie vorbereiten sollten und warum jede einzelne davon wichtig ist.

PCS-Leistung in MW – also wie breit die Energie fließt

Die PCS-Leistung gibt an, mit welcher Leistung der Energiespeicher laden und entladen kann. Dies ist einer der wichtigsten Parameter bei der Transformatorauswahl, denn der Transformator muss den realen Leistungsfluss zwischen Wechselrichter und Netz bewältigen.

Wenn der PCS eine Leistung von 2 MW, 5 MW oder 10 MW hat, muss der Transformator nicht nur auf diesen Wert, sondern auch auf die Betriebsweise des Systems abgestimmt sein. Wird der Speicher kontinuierlich arbeiten? Wird er auf Lastspitzen reagieren? Wird er Netzdienste erbringen? Wird er häufig die Richtung des Energieflusses ändern?

Die PCS-Leistung ist nicht nur eine Zahl. Sie ist das Tempo, in dem die Energie durch den Transformator "atmet".

Speicherkapazität in MWh – also wie groß der Energiebehälter ist

Die Speicherkapazität, ausgedrückt in MWh, sagt uns, wie viel Energie das System speichern kann. Wir wählen den Transformator nicht direkt nach den MWh aus, aber dieser Wert hilft zu verstehen, wie lange der Speicher mit einer bestimmten Leistung arbeiten kann.

Ein 5-MW/10-MWh-Speicher kann etwa 2 Stunden mit voller Leistung arbeiten. Ein 5-MW/20-MWh-Speicher bereits etwa 4 Stunden. Für den Transformator bedeutet das ein völlig anderes thermisches Profil.

Ein kurzer Leistungsimpuls ist das eine. Mehrere Stunden regelmäßiger Arbeit unter hoher Last sind eine andere Diskussion. Der Transformator ist nicht sofort beleidigt, aber die Wicklungstemperatur vergisst nichts.

Maximale Lade- und Entladeleistung – denn der BESS arbeitet bidirektional

Bei einem klassischen Verbraucher fließt die Energie vom Netz zum Verbraucher. Bei einer PV-Freiflächenanlage meist von der Quelle zum Netz. Bei einem Energiespeicher haben wir eine bidirektionale Bewegung.

Daher müssen wir die maximale Ladeleistung und die maximale Entladeleistung kennen. Manchmal sind sie gleich, manchmal unterschiedlich. Das beeinflusst die Wahl der Transformatorleistung, der Schutzsysteme, der Messungen und der gesamten Systemlogik.

Ein Transformator in einem BESS hat kein ruhiges Rentnerleben. Er ähnelt eher einem Flughafen-Sicherheitsbeamten: mal lässt er Energie in eine Richtung passieren, mal in die andere, und dabei muss er ständig die Ordnung aufrechterhalten.

Erforderlicher cosφ oder Blindleistungsbereich – denn nicht nur die Wirkleistung lebt das Netz

Die Wirkleistung, ausgedrückt in MW, verrichtet die nutzbare Arbeit. Aber das elektrische Energiesystem benötigt auch die Kontrolle der Blindleistung. Daher fragen wir nach dem erforderlichen Leistungsfaktor cosφ oder dem Blindleistungsbereich.

Warum ist das wichtig?

Weil der Transformator nach der Scheinleistung, also kVA oder MVA, ausgewählt wird. Wenn der Speicher bei cosφ = 1 arbeiten soll, ist die Situation einfacher. Wenn er bei cosφ = 0,9 arbeiten oder gemäß den Anforderungen des Netzbetreibers Blindleistung liefern/beziehen soll, steigt die benötigte Scheinleistung.

Beispiel:

5 MW bei cosφ = 1 bedeutet etwa 5 MVA. 5 MW bei cosφ = 0,9 bedeutet bereits etwa 5,56 MVA.

Der Unterschied ist nicht akademisch. Er kann darüber entscheiden, ob der Transformator mit einer komfortablen Reserve arbeitet oder den Planer täglich fragt: "Hast du das wirklich so gemeint mit mir?"

Spannung auf der PCS-Seite – der Ausgangspunkt für die Transformation

Das PCS, also das Power Conversion System, arbeitet auf einer bestimmten Spannungsseite. Der Transformator muss auf die Ausgangsspannung des Wechselrichters abgestimmt sein und sie sicher an das Netz- oder Betriebsspannungsniveau anpassen.

Das ist ein grundlegender Parameter, aber man sollte ihn nicht routinemäßig behandeln. Eine andere PCS-Spannung bedeutet eine andere Wicklungskonfiguration, andere Ströme, andere Verluste und andere Anforderungen an die Schutzsysteme.

Einfach ausgedrückt: Bevor der Transformator die Spannung erhöht, muss er wissen, von welcher Stufe er startet.

Netzspannung auf der MS/NS-Seite – wohin die Energie gelangen soll

Auf der anderen Seite des Systems haben wir das Nieder- oder Mittelspannungsnetz. In Industrie- und EE-Projekten sprechen wir meist von einem Mittelspannungsanschluss, z.B. 15 kV, 20 kV oder einem anderen in den Netzanschlussbedingungen angegebenen Niveau.

Dieser Parameter bestimmt das Übersetzungsverhältnis des Transformators, den Isolationspegel, die Mittelspannungsapparatur, den Überspannungsschutz und die Konformität mit den Anforderungen des Netzbetreibers.

Der Transformator ist der Übersetzer zwischen der PCS-Sprache und der Netzsprache. Und in der Energietechnik muss ein Übersetzer beide Sprachen perfekt beherrschen.

Frequenz – ein einfaches, aber obligatorisches Detail

In Polen und den meisten Teilen Europas arbeiten wir mit 50 Hz, aber bei internationalen Projekten oder ungewöhnlichen Anwendungen muss dieser Parameter klar definiert werden.

Die Frequenz beeinflusst den Kernentwurf, die magnetischen Verluste und den Transformatorbetrieb. Für Standardprojekte ist das ein selbstverständlicher Punkt. Für eine gute technische Anfrage dennoch obligatorisch.

Anzahl der PCS und deren Anschlussart – ein großes System oder mehrere Blöcke?

Ein Energiespeicher kann einen zentralen PCS oder mehrere kleinere, parallel arbeitende Einheiten haben. Er kann auch modular aufgebaut sein: PCS + Blocktransformator + Schaltanlage.

Das hat enorme Bedeutung für die Architektur der gesamten Anlage. Mehrere kleinere Transformatoren können die Wartungsfreundlichkeit verbessern und die Auswirkungen eines einzelnen Blockausfalls begrenzen. Eine größere Einheit kann kostengünstiger und einfacher im Systemaufbau sein, erhöht aber die Bedeutung eines einzelnen Elements für die Verfügbarkeit des gesamten Systems.

Es gibt nicht die eine Antwort für alle. Dafür gibt es gute Ingenieursarbeit.

Erforderliche Kurzschlussspannung des Transformators – ein Parameter, der die Kurzschlussströme im Zaum hält

Die Kurzschlussspannung beeinflusst die Kurzschlussströme, die Spannungsabfälle, den Parallelbetrieb von Transformatoren und die Koordination der Schutzsysteme.

Eine zu niedrige Kurzschlussspannung kann höhere Kurzschlussströme bedeuten. Eine zu hohe kann größere Spannungsabfälle verursachen und den Systembetrieb beeinflussen. Daher ist dieser Parameter kein "Kleingedrucktes" in der Spezifikation. Es ist einer jener Werte, die entscheiden, ob die Schutzsysteme elegant arbeiten oder zu improvisieren beginnen.

Und Schutzsysteme in der Energietechnik sollten kein Talent zur Improvisation haben.

Schaltgruppe – die Phasengeometrie zählt

Die Schaltgruppe des Transformators gibt die Art der Wicklungsverbindung und die Phasenverschiebung zwischen Primär- und Sekundärseite an. Sie beeinflusst das Verhalten des Systems bei Kurzschlüssen, den Fluss der Nullkomponente, die Zusammenarbeit mit den Schutzsystemen und die Möglichkeit des Parallelbetriebs.

In BESS-Systemen mit Leistungselektronik, Messungen, gerichteten Schutzsystemen und Netzbetreiberanforderungen muss die Schaltgruppe bewusst gewählt werden.

Das ist ein bisschen wie das Einstellen der Choreographie bei einem Dreiphasentanz. Wenn eine Seite einen Schritt zur Seite macht und die andere nach vorne, mag das System nur für die ersten Sekunden effektvoll aussehen.

Stufenregelbereich – kleine Korrektur, große Auswirkung auf die Spannung

Die Anzapfungen des Transformators ermöglichen es, die Übersetzung und das Spannungsniveau an die Netzbetriebsbedingungen anzupassen. In Energiespeichern ist dies besonders wichtig, wenn die Anlage unter wechselnden Bedingungen, bei unterschiedlichen Lastniveaus und mit der Möglichkeit der Netzeinspeisung arbeitet.

Der Stufenregelbereich sollte den Netzanschlussbedingungen und den Spannungsanforderungen entsprechen. Ein gut gewählter Transformator gibt dem Planer einen Regelungsspielraum. Ein schlecht gewählter hinterlässt ihn mit einem Problem, das später in Messungen, Reklamationen und nervösen Telefonaten zurückkommt.

Isolationspegel – Widerstandsfähigkeit gegen die Realität

Der Isolationspegel muss der Netzspannung, den Überspannungsbedingungen und den Betriebsanforderungen entsprechen. Dies gilt sowohl für Öl- als auch für Trockentransformatoren.

In der Praxis geht es um die Fähigkeit des Geräts, in einer Umgebung sicher zu arbeiten, in der Überspannungen, Störungen, Schalthandlungen, Ausfälle und all das energetische Wetter auftreten, das man nicht sieht, das der Transformator aber sehr wohl spürt.

Die Isolierung ist kein Ort für kreative Einsparungen. Sie ist das Fundament der Haltbarkeit.

Anforderungen des VNB/ÜNB – denn das Netz hat seine Regeln

Der Verteilungs- oder Übertragungsnetzbetreiber legt die Anforderungen für den Anschluss, die Schutzsysteme, die Messungen, die Steuerung, die Energiequalitätsparameter und den Systembetrieb fest.

Daher sollte man bei der Transformatoranfrage die Netzanschlussbedingungen oder zumindest die Information, in welcher Projektphase man sich befindet, beifügen. Die Anforderungen des Netzbetreibers können die Spannung, die Schaltgruppe, die Schutzsysteme, die Automatisierung, die Messungen und die Stationsarchitektur beeinflussen.

Ein Energiespeicher mag modern, intelligent und in einer Präsentation schön beschrieben sein. Aber wenn er nicht den Netzanforderungen entspricht, ist er immer noch nur ein sehr teurer Container mit Ambitionen.

Das voraussichtliche Lastprofil – auch der Transformator hat einen Tagesrhythmus

Wird der Speicher täglich arbeiten? Wird er nachts geladen und tagsüber entladen? Wird er mit einer PV-Anlage zusammenarbeiten? Wird er Systemdienstleistungen erbringen? Wird er selten, aber intensiv arbeiten?

Das Lastprofil sagt uns, wie der Transformator über die Zeit belastet wird. Dies ist entscheidend für die Bewertung von Temperatur, Verlusten, Isolationshaltbarkeit und eventueller Überlastbarkeit.

Zwei Speicher gleicher Leistung können unterschiedliche Ansätze erfordern, wenn einer ruhig mehrere Stunden am Tag arbeitet und der andere viele Male am Tag dynamisch reagiert. Auf dem Papier sehen sie ähnlich aus. In den Wicklungen – nicht unbedingt.

Das Oberschwingungsspektrum vom PCS – denn der Wechselrichter singt keine reine Sinuskurve

Das PCS wandelt Energie zwischen Gleich- und Wechselstrom um. Es ist das Herz eines BESS-Systems, aber wie jede Leistungselektronik kann es Oberschwingungen einbringen.

Oberschwingungen verursachen zusätzliche Verluste, Erwärmung und Belastungen für den Transformator. Daher sollte man den THD, das Oberschwingungsspektrum, die Schaltfrequenz und die Filteranforderungen kennen.

Das ist einer der wichtigsten Gründe, warum ein Transformator für einen BESS nicht wie ein gewöhnlicher Transformator für einen ruhigen Verbraucher ausgewählt werden sollte.

Eine Wechselrichtersinuskurve kann wie ein Gespräch nach drei Kaffees sein: im Wesentlichen verständlich, aber voller nervöser Schwankungen.

Anforderungen an die Verluste – der Wirkungsgrad arbeitet das ganze Jahr

Die Transformatorverluste haben einen realen Einfluss auf die Wirtschaftlichkeit eines Energiespeichers. Leerlaufverluste treten auf, wenn der Transformator unter Spannung steht. Lastverluste steigen mit dem Stromfluss.

In einem BESS, der mit Preisarbitrage, Flexibilitätsdienstleistungen, Spitzenlastreduzierung oder PV-Eigenverbrauch Geld verdienen soll, schmälert jeder unnötige Verlust den finanziellen Effekt.

Daher fragen wir nach den Verlustanforderungen und empfehlen die Analyse nicht nur des Kaufpreises, sondern auch der Betriebskosten über den gesamten Lebenszyklus. Der billigste Transformator auf der Rechnung ist nicht immer der billigste im Betrieb.

Standort: innen oder außen?

Der Montageort beeinflusst die Wahl des Transformator-Typs, die Kühlung, das Gehäuse, die Schutzsysteme, den Brandschutz, den Geräuschpegel, den Servicezugang und die baulichen Anforderungen.

Für externe Installationen eignen sich Öltransformatoren oft gut, besonders bei größeren Leistungen. Für interne, industrielle Installationen und Objekte mit erhöhten Brandschutzanforderungen lohnt es sich oft, Trockenharztransformatoren zu analysieren.

Hier geht es nicht um eine Mode für "trocken" oder "öl". Es geht um die Arbeitsumgebung, das Risiko, die Leistung und den technischen gesunden Menschenverstand.

Umgebungsbedingungen – der Transformator arbeitet nicht im Katalog

Umgebungstemperatur, Höhe über NN, Feuchtigkeit, Staubbelastung, Salzbelastung, Belüftung, Sonneneinstrahlung, Überflutungsgefahr, aggressive Industrieatmosphäre – das alles zählt.

Der Transformator aus dem Katalog lebt in einer schönen Welt mit gleichmäßigen Temperaturen und idealen Annahmen. Der Transformator vor Ort lebt neben Staub, Hitze, Frost, Regen, Containern, Kabeln und Menschen, die manchmal die Lüftungsgitter zustellen, weil sie es "nur kurz" machen.

Daher müssen die Umgebungsbedingungen von Anfang an angegeben werden. Dann kann man ein Gerät auswählen, das nicht in der Theorie, sondern am realen Ort arbeiten wird.

Geräuschanforderungen – Ruhe ist auch ein technischer Parameter

Ein Transformator erzeugt Geräusche. Bei Industrieanlagen mag das kein Problem sein. Bei kommerziellen, Wohn-, Bürogebäuden oder in der Nähe von Grundstücksgrenzen kann es sehr wichtig sein.

Die akustischen Anforderungen sollten bereits in der Anfragephase festgelegt werden. Dies ermöglicht die Wahl der Konstruktion, des Standorts, des Gehäuses oder von Lösungen zur Geräuschemmung.

Denn der Transformator soll stabil arbeiten. Er muss nicht gleichzeitig ein Nachtkonzert für die Nachbarn veranstalten.

Öltransformator, Trockentransformator oder Analyse beider Varianten?

Bei Energeks können wir einen Öl- oder Trockentransformator empfehlen oder beide Varianten vergleichen.

Ein Öltransformator bewährt sich in der Regel bei größeren Leistungen, externen Installationen, Containerstationen und EE-Projekten. Er hat sehr gute Kühlungseigenschaften und ein breites Anwendungsspektrum.

Ein Trockentransformator wird oft für interne Installationen, Objekte mit erhöhten Brandschutzanforderungen, Industrie, Logistikzentren und Orte gewählt, wo die Begrenzung von Isolierflüssigkeit ein wichtiges Argument ist.

Die beste Wahl ergibt sich nicht aus einem Werbeslogan. Sie ergibt sich aus dem Arbeitsort, der Leistung, den Sicherheitsanforderungen, der Belüftung, den Kosten und dem Betriebsplan.

Temperaturüberwachung – denn man weiß es lieber früher als am Geruch

Die Temperaturüberwachung von Wicklungen und Kern ermöglicht es, den Zustand des Transformators zu kontrollieren, auf Überlastungen zu reagieren und den Betrieb besser zu managen.

In einem BESS mit dynamischem Lastprofil ist die Temperaturüberwachung kein Luxus. Sie ist ein praktisches Werkzeug zur Aufrechterhaltung der Zuverlässigkeit.

Temperatursensoren, Schutzrelais, Alarmsignale und die Integration in ein Überwachungssystem helfen, Situationen zu vermeiden, in denen die erste diagnostische Meldung lautet: "Da heizt sich was auf."

Dimensionelle und transportbedingte Einschränkungen – denn der Transformator muss erst noch ankommen

Leistung und elektrische Parameter sind das eine. Aber der Transformator muss geliefert, entladen, aufgestellt und angeschlossen werden.

Daher benötigen wir Informationen über die Abmessungsbeschränkungen, das Gewicht, die Zufahrtsstraße, das Fundament, die Raumhöhe, die Torbreite, die Kranmöglichkeiten und den Servicezugang.

Das sind sehr irdische Daten. Im wahrsten Sinne des Wortes. Aber ohne sie kann selbst der beste Transformator zum Helden einer logistischen Komödie werden, die niemand produzieren wollte.

Geplante Systemerweiterung – denken Sie an die zweite Phase, bevor die erste im Beton getrocknet ist

Energiespeicher werden oft stufenweise projektiert. Heute 2 MW, in zwei Jahren 5 MW. Heute Zusammenarbeit mit PV, morgen zusätzliche Netzdienste. Heute ein PCS, morgen weitere Blöcke.

Wenn der Investor eine Erweiterung plant, sollte er das von Anfang an sagen. Dann kann man Leistungsreserven, Platz in der Station, die Schaltanlagenkonfiguration, die Kabelquerschnitte, die Parallelbetriebsmöglichkeit und die Strategie für den zukünftigen Anschluss berücksichtigen.

Die Energietechnik mag Planung. Improvisation ist großartig im Jazz, aber in einer Trafostation bevorzugen wir Noten, Schemata und Selektivität der Schutzsysteme.

Was wir bei Energeks empfehlen

Wir empfehlen, den Transformator für einen Energiespeicher nicht als separates Gerät auszuwählen, sondern als Teil des gesamten BESS-Systems: Batterie, PCS, Schaltanlage, Schutzsysteme, Automatisierung, Trafostation und Netzbetreiberanforderungen.

Wir analysieren:

• ob ein Öl- oder Trockentransformator besser ist,

• welche Nennleistung eine sichere Reserve bietet,

• welche Spannungen und Schaltgruppe zum Projekt passen,

• wie das Lastprofil die Temperatur und Verluste beeinflusst,

• ob die Oberschwingungen vom PCS besondere Aufmerksamkeit erfordern,

• welche VNB/ÜNB-Anforderungen zu berücksichtigen sind,

• wie der Transformator für eine zukünftige Erweiterung vorbereitet werden kann.

⚡ Je bessere Eingangsdaten, desto weniger Rätselraten. Und in der Energietechnik kann Rätselraten teuer, schwer und sehr unhandlich im Transport sein.

Wenn Sie also einen BESS-Energiespeicher, eine PV+BESS-Anlage oder ein industrielles System zur Energieoptimierung planen, lohnt es sich, mit einer gut vorbereiteten technischen Anfrage zu beginnen. Wir helfen Ihnen, sie in eine konkrete Auswahl von Transformator, Station und MS/NS-Infrastruktur umzusetzen.

Denn ein Energiespeicher beginnt nur auf der Folie mit der Batterie.

In der Realität beginnt er dort, wo die Energie sicher auf das Netz treffen muss.

Ein guter Transformator ist ein ruhigerer Energiespeicher

Ein BESS-Energiespeicher kann wirklich schöne Dinge tun: laden, wenn Energie verfügbar ist, sie abgeben, wenn sie gebraucht wird, die Photovoltaik unterstützen, den Betrieb des Werks stabilisieren und helfen, die Energiekosten besser zu managen.

Aber all diese Magie braucht ein solides Tor zum Netz.

Dieses Tor ist der Transformator.

Und genau deshalb betrachten wir bei Energeks die Transformatorauswahl gerne nicht als Tabelle mit Leistung, Spannung und Preis, sondern als Gespräch über die zukünftige Arbeit des gesamten Systems. Darüber, ob der Speicher ruhig wie ein Telefon in der Nacht laden wird oder dynamisch wie eine Espressomaschine am Montagmorgen arbeiten wird. Darüber, ob die Energie in eine Richtung, in zwei Richtungen, oft, selten, stabil oder impulsartig fließen wird. Darüber, ob der Transformator einfach "da sein" oder wirklich die Zuverlässigkeit der Investition unterstützen soll.

Bei Energeks helfen wir bei der Auswahl von Öl- und Trockentransformatoren für Energiespeicher, PV+BESS-Anlagen, Industrie, EE und MS/NS-Trafostationen. Wir beraten, analysieren die Betriebsparameter, die Anforderungen des Netzbetreibers, die PCS-Leistung, die Verluste, die Oberschwingungen, die Umgebungsbedingungen und die zukünftige Systemerweiterung.

Denn ein Transformator für einen Energiespeicher sollte nicht "nach Augenmaß" ausgewählt werden.

Das Auge ist großartig, um den Sonnenuntergang über einer PV-Freiflächenanlage zu bewundern. Für BESS verwendet man besser Berechnungen, Erfahrung und eine ordentliche technische Spezifikation.

Wenn Sie einen Energiespeicher oder eine Modernisierung der elektrischen Energieinfrastruktur planen, sehen Sie sich unser Energeks-Transformator-Angebot an.

Wenn die Zeit drängt, prüfen Sie auch die ab Lager verfügbaren Transformatoren in unserem Unterlage.

Vielen Dank, dass Sie bis zum Ende dieses technischen Spaziergangs durch die Welt der BESS gekommen sind. Wenn Sie nach der Lektüre mehr Fragen im Kopf haben als zu Beginn – das ist ein sehr gutes Zeichen. In der Energietechnik sind gute Fragen oft mehr wert als schnelle Antworten aus dem Katalog.

Und wenn Sie mit technischen Analysen, Beispielen aus der Praxis und einer energetischen Dosis praktischen Wissens auf dem Laufenden bleiben möchten, folgen Sie unserem Profil auf LinkedIn.

Ein gut ausgewählter Transformator macht keinen Lärm um sich herum.

Er arbeitet einfach.

Stabil, sicher und genau so, wie er sollte.

Quellen:

International Energy Agency, „Batteries and Secure Energy Transitions” via https://iea.blob.core.windows.net

IEC TS 62786-3:2023, „Distributed energy resources connection with the grid — Additional requirements for stationary battery energy storage system”

DNV-RP-0043, „Safety, operation and performance of grid-connected energy storage systems”

Cover Photo: DC Studio/magnific.com
