Ein Mittelspannungstransformator kann im Normalbetrieb leise brummen. Der charakteristische Ton entsteht hauptsächlich durch die Vibrationen des Magnetkerns, der von einem veränderlichen magnetischen Fluss durchflossen wird. Ein gleichmäßiges Brummen bedeutet in der Regel keinen Defekt. Besorgniserregend sind eine plötzliche Veränderung des Geräuschpegels, metallisches Klirren, Knistern, Klopfen, übermäßige Vibrationen oder ein gleichzeitiger Temperaturanstieg des Geräts. In solchen Fällen sollten Spannung, Last, Energiequalität, der Zustand der Befestigungen, die Belüftung und die Aufstellung des Transformators überprüft werden.

Ein Mittelspannungstransformator arbeitet selten in absoluter Stille. Selbst ein modernes Gerät, das aus hochwertigen Materialien gefertigt und korrekt montiert wurde, kann einen charakteristischen, tiefen Ton abgeben. Für den einen ist es ein kaum hörbares Brummen. In einem anderen Raum, mit harten Wänden, einer großen Metalloberfläche des Gehäuses und einer ungünstigen Belüftung, kann derselbe Ton zum dominierenden akustischen Element der gesamten Station werden.

Genau hier beginnt das Problem. Das Brummen an sich muss keinen Defekt anzeigen, aber sein Charakter kann sehr viel über die Arbeitsbedingungen des Transformators aussagen. Manchmal ist der Ton eine natürliche Folge der Kernaktivität. Ein anderes Mal signalisiert er eine Überlastung, eine falsche Spannung, ein loses Konstruktionselement, eine Resonanz des Gehäuses oder einen schlecht konstruierten Raum.

Warum brummt ein Mittelspannungstransformator? Wie erkennt man den typischen Ton eines ordnungsgemäßen Betriebs? Wann ist ein sofortiges Eingreifen erforderlich? Und lässt sich der Lärm reduzieren, ohne dass das Gerät überhitzt?

In diesem Artikel betrachten wir das Problem aus technischer und praktischer Sicht. Wir beginnen mit der Quelle des Tons, gehen dann zu den häufigsten Ursachen für übermäßigen Lärm, zu Diagnosemethoden und zu Lösungen über, die bereits in der Planungsphase einer Transformatorstation berücksichtigt werden sollten.

Warum brummt ein Mittelspannungstransformator?

Das typischste Brummen eines Transformators kommt von seinem Magnetkern. Der Kern verrichtet eine äußerst wichtige Arbeit: Er führt den magnetischen Fluss und ermöglicht die korrekte Spannungstransformation zwischen der Mittel- und Niederspannungsseite.

Er wird aus dünnen, voneinander isolierten ferromagnetischen Blechen gefertigt. Deren Aufgabe ist es, die durch Wirbelströme verursachten Verluste zu begrenzen. Wenn ein Wechselstrom durch die Transformatorwicklungen fließt, entsteht im Kern ein veränderlicher magnetischer Fluss. Das Kernmaterial verändert unter dem Einfluss dieses Flusses geringfügig seine Abmessungen.

Dieses Phänomen wird als Magnetostriktion bezeichnet.

Die Verformungen sind sehr gering, oft mit bloßem Auge nicht sichtbar, wiederholen sich aber viele Male pro Sekunde. Bei der Netzfrequenz von 50 Hz entstehen Vibrationen, die als tiefer, gleichmäßiger Ton wahrgenommen werden können. In der Praxis ist die hörbare Frequenz oft mit der 100-Hz-Komponente verbunden, da der Kern auf die Feldänderung in jeder Halbwelle der Wechselspannung reagiert.

Man kann sagen, dass der Transformator unter dem Einfluss des Magnetfelds "singt". Es ist jedoch kein zufälliger Gesang. Seine Lautstärke und sein Charakter hängen von vielen Faktoren ab: der Art der verwendeten Bleche, der Präzision der Kernausführung, der Art seiner Montage, den mechanischen Spannungen, dem Spannungspegel sowie der Konstruktion des Tanks oder Gehäuses.

Wenn der Kern korrekt ausgelegt ist und der Transformator unter den spezifikationsgemäßen Bedingungen arbeitet, sollte der Ton stabil und vorhersehbar sein. Er mag hörbar sein, weist aber in der Regel keine plötzlichen Veränderungen oder zusätzliche, beunruhigende Geräusche auf.

Ist das Brummen eines Transformators normal?

Ja – ein leises, gleichmäßiges Brummen eines Transformators ist ein normales Phänomen.

Es sollte jedoch präzisiert werden, was "normal" bedeutet. Es geht nicht um einen bestimmten Geräuschpegel, der für jede Einheit identisch wäre. Ein großer Öltransformator, ein Harztransformator in einem Gehäuse und eine kleine Einheit, die in einem gut gedämpften Raum installiert ist, können völlig unterschiedlich klingen.

Das Wichtigste ist, ob der Ton den für das jeweilige Gerät vorgesehenen Parametern entspricht und ob er über die Zeit stabil bleibt.

Ein Transformator, der seit der Inbetriebnahme einen tiefen, gleichmäßigen Ton von sich gibt, während seine Temperatur, Last und elektrischen Parameter korrekt sind, gibt in der Regel keinen Anlass zur Sorge. Der Ton kann bei erhöhter Last deutlicher hörbar sein, insbesondere wenn sich der Laststrom oder die Kühlbedingungen ändern.

Etwas anders ist ein Transformator zu behandeln, der viele Monate lang ruhig arbeitete und dann plötzlich deutlich lauter brummte. Noch mehr Aufmerksamkeit erfordern Geräusche, die es vorher nicht gab: metallisches Klirren, unregelmäßiges Knistern, rhythmisches Klopfen, Reibungsgeräusche oder ein Vibrieren von Gehäuseteilen.

In solchen Situationen lohnt es sich, eine einfache Frage zu stellen: Klingt der Transformator genauso wie zuvor?

Das ist eine der wichtigsten Fragen in der praktischen Diagnostik. Eine Tonveränderung weist noch nicht auf eine konkrete Ursache hin, ist aber ein Signal dafür, dass das Gerät oder seine Umgebung überprüft werden sollten.

Wann sollte der Lärm eines Transformators beunruhigen?

Die größte Bedeutung hat nicht das bloße Vorhandensein von Geräuschen, sondern deren Veränderung. Ein Transformator kann über Jahre hinweg mit einem sanften Brummen arbeiten, das auf einem ähnlichen Niveau bleibt. Wenn er plötzlich zu vibrieren, zu klirren oder zu brummen beginnt, sollte dies als diagnostische Information betrachtet werden.

Besorgniserregend kann ein Ton sein, der nur bei einer bestimmten Last auftritt. Beispielsweise arbeitet der Transformator in den Nachtstunden ruhig, beginnt aber nach dem Start großer Motoren, Frequenzumrichter oder anderer Verbraucher mit variablem Leistungsbezug intensiv zu brummen. Ein solches Symptom kann auf ein Problem mit der Energiequalität, Oberschwingungen oder den Lastbedingungen hinweisen.

Besorgnis sollte auch ein Lärm erregen, der mit anderen Symptomen einhergeht. Wenn mit zunehmender Lautstärke die Temperatur der Wicklungen oder des Öls steigt, ein Geruch nach überhitzter Isolierung auftritt, die Alarmschalter der Ventilatoren ansprechen oder das Überwachungssystem Unregelmäßigkeiten registriert, kann ein weiterer Betrieb ohne Klärung der Ursache riskant sein.

Man sollte auch auf den Ort achten, von dem das Geräusch ausgeht. Wenn der Transformator selbst stabil arbeitet, aber eines der Deckel, die Gehäusetüren oder Lüftungsgitter laut resonieren, kann die Ursache mechanisch sein. Ein kleiner Spielraum kann aus einem ruhigen Brummen ein sehr störendes, metallisches Klirren machen.

In der Mittelspannungsumgebung sollte kein Geräusch ignoriert werden, das plötzlich aufgetreten ist. Die endgültige Beurteilung obliegt stets qualifiziertem Personal, aber eine schnelle Meldung der Veränderung kann helfen, ein Problem zu erkennen, bevor es zu einem schwerwiegenderen Defekt führt.

Was verursacht ein lauteres Brummen des Transformators?

Eine der häufigsten Ursachen für lauteren Betrieb ist eine zu hohe Versorgungsspannung. Jeder Transformator wurde für den Betrieb bei bestimmten Parametern ausgelegt. Wenn die Spannung auf der Mittelspannungsseite höher ist als der Nennwert, kann der Kern mit einem größeren magnetischen Fluss arbeiten.

Unter solchen Bedingungen steigt der Magnetisierungsstrom, die Leerlaufverluste nehmen zu, und die Kernvibrationen können deutlicher werden. Der Transformator beginnt dann intensiver zu brummen und kann gleichzeitig bei einer höheren Temperatur arbeiten.

Ein ähnlicher Effekt kann bei einer falschen Einstellung des Stufenschalters auftreten. Die Anzapfungen ermöglichen es, die Übersetzung des Transformators an die Netzverhältnisse anzupassen, aber ihre Position muss den tatsächlichen Spannungsparametern und der Gerätedokumentation entsprechen. Die Änderung der Anzapfposition ist kein intuitiver Vorgang. Sie erfordert das Abschalten des Geräts, die Sicherung des Arbeitsplatzes und die Anwendung der richtigen Prozedur.

Eine weitere Ursache kann eine Verzerrung des Spannungsverlaufs sein. Moderne Industriebetriebe nutzen viele leistungselektronische Geräte. Frequenzumrichter, Gleichrichter, Schaltnetzteile, USV-Anlagen und Photovoltaikanlagen können die Energiequalität im Netz beeinflussen.

Oberschwingungen erhöhen die Verluste im Transformator und können zusätzliche Vibrationen verursachen. Das Gerät beginnt dann auf einen Spannungsverlauf zu reagieren, der von der idealen Sinuskurve abweicht. Genau deshalb sollte bei ungewöhnlichen Geräuschen eine Analyse der Energiequalität durchgeführt werden, anstatt sich auf eine einfache Messung der Nennspannung zu beschränken.

Kann ein lockerer Kern Lärm verursachen?

Ja. Ein loser Kernblock ist eine der möglichen Ursachen für ein charakteristisches metallisches Klirren.

Der Kern eines Transformators muss eine ausreichende Steifigkeit aufweisen. Die einzelnen Elemente werden präzise zusammengebaut und befestigt, um ihre gegenseitige Bewegung und die Übertragung von Vibrationen zu begrenzen. Wenn sich mit der Zeit der Anpressdruck ändert, sich Befestigungselemente lockern oder mechanischer Verschleiß auftritt, können die Vibrationen zunehmen.

Dann hört sich der Ton oft nicht mehr wie ein weiches, gleichmäßiges Brummen an. Es tritt ein härterer, metallischerer Ton auf, der manchmal an das Klirren eines dünnen Blechs erinnert. Die Vibrationen können am Gehäuse oder an Konstruktionselementen spürbar sein, auch wenn dies nicht immer der Fall ist.

Die Diagnose des Kerns erfordert besondere Vorsicht. Ein Mittelspannungstransformator darf während des Betriebs nicht geöffnet oder im Inneren kontrolliert werden. Es ist eine Abschaltung, Sicherung und Erdung des Geräts gemäß den geltenden Verfahren erforderlich. Die Besichtigung und eventuelle Einstellarbeiten sollten von Personen mit entsprechender Qualifikation und Erfahrung durchgeführt werden.

Es ist zu bedenken, dass nicht jedes metallische Geräusch vom Kern kommt. Ein loses Deckel, Gitter, eine Halterung, Abdeckung oder ein Element der Tragkonstruktion können sich sehr ähnlich verhalten. Daher sollte die Diagnose methodisch erfolgen, beginnend mit den einfachsten möglichen Ursachen.

Kann das Gehäuse den Transformator-Ton verstärken?

Das Gehäuse kann wie ein Resonanzkörper wirken. Der Transformator emittiert ein bestimmtes Vibrationsniveau, aber die Art und Weise, wie sich der Ton im Raum ausbreitet, hängt von der Konstruktion der gesamten Station ab.

Eine große Metalloberfläche, ein dünnes Deckel oder eine nicht ausreichend steife Wand können unter dem Einfluss des Betriebs des Geräts zu vibrieren beginnen. In der Folge werden geringe Vibrationen verstärkt und deutlich hörbarer.

Manchmal reicht ein geringes Spiel in einem Scharnier, eine nicht festgezogene Schraube oder ein Teil, das das Gehäuse berührt, um einen störenden Resonanzton zu erzeugen. Der Ton kann dann vor allem an einer bestimmten Stelle im Raum hörbar sein, beispielsweise an einer der Wände oder in der Nähe eines Kabelkanals.

Ein ähnlicher Effekt tritt in leeren, harten Räumen auf. Betonwände, Decke und Boden reflektieren die Schallwellen, anstatt sie zu absorbieren. Der Transformator arbeitet nicht unbedingt lauter, aber der Mensch nimmt seinen Ton als intensiver wahr.

Aus diesem Grund sollte der Geräuschpegel zusammen mit den Messbedingungen bewertet werden. Derselbe Transformator klingt anders, wenn er in einer offenen Containerstation, in einer großen Halle oder in einer kleinen Technikkammer in der Nähe von Büroräumen aufgestellt ist.

Beeinflusst der Montageort den Transformator-Lärm?

Der Montageort hat eine große Bedeutung. Der Transformator erzeugt Vibrationen, die sich sowohl durch die Luft als auch durch die Gebäudekonstruktion ausbreiten können.

Wenn das Gerät auf einem falsch vorbereiteten Fundament aufgestellt wird, können sich die Vibrationen auf Wände, Decke, Kabelkanäle und benachbarte Konstruktionselemente übertragen. Dann können Personen in angrenzenden Räumen einen tiefen Ton hören oder leichte Vibrationen spüren, selbst wenn der Geräuschpegel in der Transformator-Kammer nicht besonders hoch erscheint.

Auch die Nivellierung ist von Bedeutung. Eine unebene Fläche kann zu einer ungleichmäßigen Lastverteilung und zusätzlichen Spannungen in der Gerätekonstruktion führen. Bei Öltransformatoren ist auf die korrekte Abstützung des Kessels zu achten. Bei Harztransformatoren sind die Stabilität der Konstruktion, die Art der Kabelführung und die korrekte Befestigung des Gehäuses wichtig.

In der Planungsphase sollte eine Möglichkeit zur Begrenzung der Vibrationsübertragung vorgesehen werden. Es können entsprechende Schwingungsdämpfer eingesetzt werden, die jedoch auf das Gerätegewicht und die Betriebsbedingungen abgestimmt sein müssen. Ein zufällig unter den Transformator gelegtes Dämmmaterial ist keine technische Lösung und kann die Stabilität des Geräts beeinträchtigen.

Warum können Ventilatoren Lärm verursachen?

Bei Trockentransformatoren und in Anlagen mit Fremdbelüftung kann ein Teil des Lärms von den Ventilatoren ausgehen.

Am einfachsten erkennt man diese Ursache, indem man den Zeitpunkt des Auftretens des Tons beobachtet. Wenn der Transformator bis zum Start der Ventilatoren leise arbeitet und dann ein Rauschen, eine Vibration oder ein rhythmisches Klirren auftritt, ist das Kühlsystem zu kontrollieren.

Ein Ventilator kann aufgrund eines verschlissenen Lagers, eines Unwuchts, verschmutzter Laufräder oder einer unsachgemäßen Befestigung Geräusche verursachen. Der Ton kann auch durch Gitter, Luftkanäle und Gehäuseelemente verstärkt werden.

Bei Luftkanälen sind Turbulenzen oft das Problem. Wenn der Luftstrom falsch geführt wird, an einer scharfen Biegung die Richtung ändert oder auf ein Hindernis trifft, entsteht zusätzlicher aerodynamischer Lärm. Im Raum kann es dann laut sein, obwohl der Transformator selbst einwandfrei arbeitet.

Die Gitter sollten nicht abgedeckt oder der Luftstrom zur Lärmreduzierung eingeschränkt werden. Der Transformator benötigt eine ausreichende Kühlung, und jeder Eingriff in die Belüftung kann zu einem Temperaturanstieg der Wicklungen und zum Ansprechen der Schutzsysteme führen.

Wie überprüft man, woher genau der Lärm kommt?

Der erste Schritt ist die Beobachtung. Es ist festzustellen, ob der Ton ständig auftritt oder sich mit der Last ändert. Es ist zu prüfen, ob sein Pegel nach dem Start bestimmter Maschinen, Ventilatoren oder Blindleistungskompensationsanlagen ansteigt.

Hilfreich ist auch die Lokalisierung der Quelle. Der Ton sollte am Transformator, am Gehäuse, an den Türen, an den Lüftungsgittern und an den Stellen beurteilt werden, an denen die Konstruktion mit dem Gebäude verbunden ist. In der Praxis zeigt sich oft, dass der lauteste Punkt nicht direkt am Transformator liegt.

Für eine professionelle Beurteilung können eine Schallpegelmessung und eine Frequenzanalyse verwendet werden. Das Spektrum zeigt, ob Komponenten der Kernaktivität, der Ventilatoren, mechanischer Vibrationen oder von Hilfseinrichtungen dominieren.

Bei Verdacht auf eine Übertragung von Vibrationen durch die Konstruktion können Vibrationsmessungen hilfreich sein. Die Thermografie wiederum ermöglicht die Prüfung, ob der Lärm mit einer Überhitzung von Verbindungen, Klemmen, Kabeln oder Schaltgeräten einhergeht.

Die reine Dezibelmessung beantwortet nicht alle Fragen. Zwei Geräte können einen ähnlichen Geräuschpegel, aber eine völlig andere Ursache und ein anderes Betriebsrisiko haben. Daher sollte das Ergebnis zusammen mit Temperatur, Last, Spannung, Energiequalität und der Betriebshistorie des Transformators interpretiert werden.

Wie misst man den Transformator-Lärm korrekt?

Die Messung sollte unter definierten und wiederholbaren Bedingungen durchgeführt werden. Von Bedeutung sind der Abstand des Mikrofons vom Gerät, die Messhöhe, der Hintergrundgeräuschpegel, die Umgebungstemperatur und die Transformatorlast.

Wenn eine Messung bei minimaler Last aus zwei Metern Entfernung und eine weitere bei Volllast aus einem Meter Entfernung durchgeführt wurde, ist ein direkter Vergleich der Ergebnisse irreführend.

Bei der Abnahme einer neuen Einheit sollten die Bedingungen, unter denen die Messung durchgeführt wurde, dokumentiert werden. Ein solches Ergebnis wird zum Referenzpunkt für zukünftige Kontrollen. Wenn der Geräuschpegel nach ein oder zwei Jahren signifikant ansteigt, ist dies eine wichtige Information für das Instandhaltungsteam und den Service.

Die Messung sollte auch den akustischen Hintergrund umfassen. In einem kleinen Raum wird der Ton von den Wänden reflektiert, und in der Nähe können andere Geräte arbeiten. Ohne Berücksichtigung dieser Faktoren spiegelt das Ergebnis nicht immer die tatsächliche Emission des Transformators wider.

Wie kann der Transformator-Lärm reduziert werden?

Die beste Methode zur Lärmreduzierung ist die Beseitigung seiner Ursache. Wenn eine zu hohe Spannung die Quelle des Problems ist, sind die Netzparameter zu analysieren. Wenn ein loses Deckel schuld ist, ist das Spiel zu beseitigen. Wenn der Lärm von einem Ventilator ausgeht, sind sein technischer Zustand und seine Befestigung zu überprüfen.

Eine Schwingungsdämpfung kann die Übertragung von Vibrationen auf das Fundament und die Gebäudekonstruktion begrenzen. Sie sollte jedoch auf das Transformatorgewicht und die beim Transport, der Montage und dem Betrieb auftretenden Lasten abgestimmt sein. Falsch dimensionierte Elemente können die Stabilität des Geräts beeinträchtigen.

In Technikräumen können akustische Maßnahmen an Wänden und in Lüftungskanälen eingesetzt werden. Deren Aufgabe ist es, den Schall zu absorbieren oder Reflexionen zu begrenzen. Die Materialien müssen jedoch den Brandschutz-, Umwelt- und Betriebsanforderungen entsprechen.

Bei Transformatoren, die in Gebäuden betrieben werden, sollte bereits in der Kaufphase der erforderliche Geräuschpegel festgelegt werden. Ein späterer Versuch, eine fertige Anlage "schalldicht" zu machen, kann deutlich teurer und aufwändiger sein als die Wahl eines auf das Objekt abgestimmten Geräts.

Es ist auch zu bedenken, dass ein schalldämmendes Material kein Problem mit einem überhitzenden Transformator, einem losen Kern oder einer falschen Spannung löst. Eine Schalldämmung kann den im Raum wahrgenommenen Geräuschpegel senken, sollte aber nicht dazu dienen, technische Symptome zu verbergen.

Ist ein Öltransformator leiser als ein Harztransformator?

Es gibt keine allgemeingültige Antwort, die für alle Modelle zutrifft.

Öl- und Harztransformatoren haben eine andere Konstruktion, eine andere Kühlungsart und andere Montagebedingungen. Bei einem Öltransformator kann der Ton durch den Behälter verstärkt werden. Bei einem Harzgerät können das Gehäuse, die Art der Wicklungsbefestigung und der Betrieb der Ventilatoren eine größere Rolle spielen.

Der Geräuschpegel wird durch die konkreten Konstruktionslösungen, die Verarbeitungsqualität und die Installationsbedingungen bestimmt. Daher sollte bei der Wahl eines Transformators die Analyse der Daten des konkreten Modells erfolgen und nicht die allgemeine Überzeugung, dass ein Typ immer leiser als der andere ist.

In Innenräumen können auch andere Eigenschaften von Bedeutung sein. Ein Harztransformator kann aufgrund des begrenzten Brandrisikos und der Möglichkeit der Installation in Verbrauchernähe bevorzugt werden, während ein Öltransformator besser den Anforderungen großer Außenstationen und Industrieanlagen entsprechen kann. Jeder Fall erfordert eine separate Auswahl.

Wie kann man Lärmproblemen vorbeugen?

Am meisten lässt sich noch vor der Lieferung des Transformators tun. Planer und Investor sollten festlegen, wo das Gerät arbeiten wird, wer sich in seiner Nähe aufhält und welche akustischen Anforderungen im jeweiligen Objekt gelten.

Eine Station für einen Produktionsbetrieb wird anders geplant als für ein Bürogebäude, ein Krankenhaus, ein Einkaufszentrum, ein Hotel oder ein Rechenzentrum. An jedem dieser Orte hat der Transformator dieselbe Grundfunktion, aber die Konsequenzen des Lärms sind unterschiedlich.

Es ist sinnvoll, den deklarierten Schallleistungspegel, die Messbedingungen, die Kühlungsart und die Anforderungen an das Fundament zu prüfen. Auch die Lage der Lüftungskanäle und Kabeltrassen sollte analysiert werden. Der Ton kann sich nämlich weit vom Gerät selbst entfernt ausbreiten.

Ein gut ausgeführter Plan berücksichtigt auch den Servicezugang. Wenn der Transformator so eingebaut wird, dass eine Kontrolle erschwert wird, wird jede spätere Diagnostik zeitaufwändiger. Dann kann man leicht ein loses Teil, einen sich verschlechternden Zustand des Ventilators oder eine Temperaturveränderung übersehen.

Was tun, wenn der Transformator plötzlich laut wird?

Wenn der Transformator plötzlich laut brummt, sollte der erste Schritt die Notierung der Umstände sein. Es ist zu prüfen, wann der Ton aufgetreten ist, bei welcher Last er auftritt und ob er von anderen Symptomen begleitet wird.

Das Gerät sollte nicht eigenständig geöffnet oder seine Teile berührt werden. Mittelspannungsgeräte erfordern entsprechende Sicherheitsverfahren. Kontrollen, Messungen und eventuelle Servicearbeiten sind von qualifiziertem Personal durchzuführen.

Bis zur Klärung der Ursache ist auf Temperatur, Anzeigen der Schutzsysteme, Last und die Arbeitsweise der Ventilatoren zu achten. Wenn Brandgeruch, Ölaustritt, Überhitzungsspuren, starke Vibrationen, Knistern oder Alarme auftreten, ist die Situation als dringend zu behandeln.

In einigen Fällen wird sich eine geringe Resonanz eines Deckels als Ursache herausstellen. In anderen ein Problem mit der Spannung, der Energiequalität oder dem mechanischen Zustand des Kerns. Ohne Messungen lohnt sich kein Rätselraten.

Transformator-Lärm und die Akustik der gesamten MS-Station

Der Transformator arbeitet nicht isoliert vom Rest der Infrastruktur. Im Stationsraum befinden sich auch Schaltanlagen, Schutzgeräte, Belüftung, Kabel, Schienen und Konstruktionselemente.

Jede dieser Komponenten kann Vibrationen emittieren oder den Ton verstärken. In einer Schaltanlage können Lärmquellen unter anderem elektromagnetische Vibrationen, lose Teile, Antriebe, die Belüftung und resonierende Paneele sein.

Daher sollte die Akustik der Station als Ganzes betrachtet werden. Eine entsprechend ausgelegte Konstruktion, steife Rahmen, korrekte Befestigungen, geeignete Trennwände und die Kontrolle der Vibrationsübertragung können sowohl den Arbeitskomfort als auch die Haltbarkeit der Geräte verbessern.

Mehr darüber, wie die Akustik einer Mittelspannungsschaltanlage die Sicherheit, Diagnostik und Haltbarkeit der Infrastruktur beeinflusst, erfahren Sie im Artikel:

Stille, die schützt: Wie die Akustik der MS-Schaltanlage Sicherheit und Haltbarkeit beeinflusst

Ein leiser Transformator beginnt mit der richtigen Auswahl

Der Geräuschpegel sollte einer der Parameter sein, die vor dem Transformator-Kauf analysiert werden. Es lohnt sich nicht, diese Frage bis zum Schluss aufzuschieben, wenn das Gerät bereits bestellt und der Raum fertig ist.

Bei der Wahl sind die Spannung, die Leistung, die Schaltgruppe, die Kurzschlussspannung, die Kühlungsart, die Abmessungen, das Gewicht, die Montagebedingungen und der deklarierte Geräuschpegel zu berücksichtigen. Wichtig sind auch die tatsächlichen Arbeitsbedingungen: die Anzahl der Betriebsstunden unter Last, die Art der Verbraucher, das Vorhandensein von Oberschwingungen und die Möglichkeit einer zukünftigen Anlagenerweiterung.

Im Angebot von Energeks finden sich Öl- und Harz-Mittelspannungstransformatoren für den Einsatz in der Energietechnik, Industrie, Infrastruktur und in Anlagen, die eine zuverlässige Stromversorgung erfordern. Das vollständige Angebot kann auf der Seite Transformatoren von Energeks eingesehen werden.

Wenn die Realisierung eine schnelle Lieferung erfordert, lohnt es sich auch, die ab Lager verfügbaren Transformatoren im Energeks-Shop zu prüfen. Vor der Wahl eines konkreten Modells ist natürlich die Übereinstimmung aller Parameter mit der Projektdokumentation und den Stationsbetriebsbedingungen zu bestätigen.

Ein Ton, der nicht ignoriert werden sollte

Das Brummen eines Mittelspannungstransformators ist eine natürliche Folge der Kernaktivität. Der Ton selbst bedeutet noch keinen Defekt. Viel wichtiger sind seine Stabilität, sein Charakter und sein Zusammenhang mit den übrigen Geräteparametern.

Ein gleichmäßiger Ton, der den Transformator von Anfang an begleitet, liegt in der Regel im normalen Betriebsbereich. Ein plötzliches metallisches Klirren, ein Anstieg des Geräuschpegels, Klopfen, Knistern, Vibrationen oder Lärm, der mit einer erhöhten Temperatur einhergeht, erfordern eine Überprüfung.

Manchmal liegt das Problem im Kern. Manchmal in der Spannung, der Energiequalität, dem Ventilator, dem Fundament oder einer losen Abdeckung. Daher beginnt die korrekte Diagnostik mit der Beobachtung und endet mit Messungen, die von entsprechend vorbereitetem Personal durchgeführt werden.

Ein gut ausgewählter Transformator, eine korrekt geplante Station und eine regelmäßige Parameterkontrolle ermöglichen es, den Lärm auf einem vorhersehbaren Niveau zu halten. Und Vorhersehbarkeit hat in der Energietechnik einen enormen Wert – sie bedeutet mehr Sicherheit, eine einfachere Instandhaltung und ein geringeres Risiko ungeplanter Stillstände.

Vielen Dank für Ihre Aufmerksamkeit. Wenn Sie eine Investition, eine Stationmodernisierung oder einen Transformatoraustausch planen, laden wir Sie ein, mit uns Kontakt aufzunehmen und über eine auf Ihre tatsächlichen Arbeitsbedingungen zugeschnittene Lösung zu sprechen. Wir sprechen auch gerne über Kooperations- und Partnerschaftsmöglichkeiten bei Energie-, Industrie- und Infrastrukturprojekten.

Wir empfehlen Ihnen, sich das Angebot der Energeks-Transformatoren anzusehen und bei dringenden Realisierungen auch die ab Lager verfügbaren Transformatoren zu prüfen.

Wir laden Sie auch herzlich auf unseren Energeks-LinkedIn-Account ein, wo wir Informationen über Transformatoren, Projekte, Lösungen für die Energietechnik und praktische Fragen rund um den Betrieb elektrischer Energieinfrastruktur veröffentlichen.

Quellen:

1. IEC 60076-10:2016 – Power transformers: determination of sound levels

2. IEC 60076-1:2011 – Power transformers: general

3. Why Transformers Hum: Magnetostriction, Electromagnetic Forces and Cooling Sources

Häufigste Fehler bei der Installation eines Transformators betreffen das Fundament, die Belüftung, den Servicezugang, die Erdung, die Kabeltrassen, die Schutzsysteme, den Brandschutz, die Ölretention sowie die Umgebungsbedingungen. Die meisten davon lassen sich bereits in der Planungsphase eliminieren, bevor das mehrere Tonnen schwere Gerät auf der Baustelle erscheint und sich weigert, mit dem vorbereiteten Raum zusammenzuarbeiten.

Ein Transformator kann über Jahrzehnte arbeiten. Er kann jedoch weder das Fundament verschieben, die Türen verbreitern noch die Kabel davon überzeugen, sich plötzlich nach den Wünschen des Planers zu biegen.

Bei Energeks haben wir bereits Hunderte von Transformatoren verkauft.

Unsere Geräte kommen unter anderem in Projekten zum Einsatz, die die Infrastruktur der größten polnischen Verteilnetzbetreiber, Industrieanlagen und dezentrale Energieerzeugungsanlagen unterstützen.

Wir wissen, dass die teuersten Korrekturen oft mit ganz harmlosen Sätzen beginnen:

"Der Raum sollte ausreichen."
"Die Belüftung wird schon irgendwie gehen."
"Die Durchführung ist nur ein wenig verschoben."
"Der Service wird schon irgendwann Platz finden."

Das Problem ist, dass Zentimeter sich später in Stunden Stillstand verwandeln können, und eine unterschätzte Temperatur, Feuchtigkeit oder das Gerätegewicht können die Lebensdauer einer auf viele Jahre ausgelegten Anlage verkürzen.

In diesem Artikel führen wir die Installation eines Transformators von Grund auf durch, buchstäblich.

Wir beginnen mit dem Fundament und den Transportbedingungen, prüfen dann die Belüftung, Temperatur, Feuchtigkeit, Lärm und den Servicezugang.

Wir betrachten die Erdung, die Kabeltrassen, die Biegeradien und die Schutzsysteme.

Am Ende ordnen wir den Brandschutz, die Ölretention, die Dokumentation und die Abnahmen.

Dieser Artikel richtet sich an Planer, Investoren, Ausführende, Bauleiter und Instandhaltungsteams. Nach der Lektüre werden Sie Entscheidungen, die auf dem Papier gut aussehen, leichter erkennen und vor der Montage überprüfen können.

Denn eine gute Transformatorinstallation beginnt nicht mit dem Kran.

Sie beginnt mit einem Plan, der bedenkt, dass das Papier alles akzeptiert, der Transformator jedoch bereits seine eigenen Abmessungen, sein Gewicht und eine eigene Meinung zur Belüftung hat.

Lesezeit: 11 min

1. Erster Fehler: Der Platz für den Transformator wird wie eine gewöhnliche freie Fläche behandelt.

Auf dem Grundriss sieht alles ordentlich aus.

Das Transformator-Rechteck passt in den Raum. Es gibt eine Tür. Es gibt Wände. Die Abstände sehen "ungefähr" aus. Und hier beginnt der erste Klassiker.

Der Transformator benötigt nicht nur Fläche für sein eigenes Gehäuse. Er benötigt Arbeitsraum, Belüftungsraum, Servicefläche, Raum für Biegeradien der Kabel, Raum für sicheren Zugang und Raum für die Zukunft.

Das ist ein bisschen wie beim Einbau eines großen Schranks in eine Wohnung. Im Plan passt der Schrank perfekt. Das Problem beginnt, wenn man die Tür öffnen, die Schublade herausziehen, mit dem Staubsauger daran vorbei und nicht jeden Morgen mit der Hüfte an der Kante anstoßen muss. In der Energietechnik ist diese "Hüfte" der Service, die Messungen, die Thermografie, die Reinigung, die Kontrolle der Klemmen, der Zugang zum Typenschild und die Möglichkeit, ein Bauteil auszutauschen, ohne die halbe Station zu demontieren.

In den Herstellerunterlagen finden sich oft konkrete Anforderungen an Abstände zu Lüftungsöffnungen, Wänden oder anderen Hindernissen. Eaton weist darauf hin, dass die erforderlichen Abstände je nach Transformator-Konstruktion variieren können und aus den Kennzeichnungen und der Anleitung des Herstellers zu entnehmen sind, und bei vielen belüfteten Geräten ist auf die Einhaltung von Freiräumen an den Lüftungsöffnungen zu achten.

Ein harmloser Planungsfehler besteht darin, dass jemand Platz "für die Abmessungen" lässt, aber keinen Platz "für das Leben des Geräts". Dann stellt sich heraus, dass die Wärmebildkamera den kritischen Punkt nicht sieht, die Tür sich nicht vollständig öffnen lässt, die Kabel im falschen Winkel eintreten und die Klemmen nur mit der Miene eines Menschen erreichbar sind, der gerade eine Wette gegen die Geometrie verloren hat.

Der beste Plan löst nicht nur die Frage:
Passt der Transformator hinein?

Er erklärt, wie die Installation zu planen ist, damit der Transformator sicher eingebracht, angeschlossen, in Betrieb genommen, überwacht, gewartet und in Zukunft auch ausgetauscht werden kann...

Und da selbst die beste Einheit nicht ewig arbeitet, lohnt es sich zu wissen, wann sich eine Überholung des Transformators rechnet und wann es sinnvoller ist, ihn durch einen neuen zu ersetzen. Diesem Thema haben wir einen separaten Artikel gewidmet, der Sie interessieren könnte, lieber Leser:

Überholen oder ersetzen? Letzte Chance für Ihren Transformator!

2. Zweiter Fehler: Die Belüftung wird mit Intuition und nicht mit Wärmeverlusten berechnet.

Ein Transformator arbeitet leise, gibt aber ständig Wärme ab.

Die Leerlauf- und Lastverluste verschwinden nicht auf magische Weise in der Luft. Sie wandeln sich in Temperatur um, und die Temperatur ist einer der geduldigsten Gegner der Isolierung.

Der harmloseste Fehler lautet: "Der Raum ist groß, also wird es gut sein."

Muss es nicht.

Die Belüftung in Mittelspannungsstationen dient in erster Linie der Ableitung der von den Transformatoren und anderen Geräten erzeugten Wärme sowie der Unterstützung der Trocknung nach Feuchtigkeitsperioden. Gleichzeitig kann eine übermäßige Belüftung ebenfalls problematisch sein, da sie das Risiko von Kondensation erhöhen kann, insbesondere bei plötzlichen Temperaturänderungen.

Die Belüftung von MS-Stationen sollte auf einem minimal erforderlichen Niveau gehalten werden, und die Lüftungsöffnungen sollten die natürliche Konvektion unterstützen, wobei Ein- und Auslass so angeordnet sein sollten, dass die Wärme den Transformatorraum tatsächlich verlassen kann.

Das ist wichtig, denn viele Menschen denken bei Belüftung an ein Gitter in der Wand. Der Transformator denkt bei Belüftung an eine thermische Bilanz.

Wenn der Plan nicht die Transformatorverluste, die Umgebungsbedingungen, die Sonneneinstrahlung auf das Gehäuse, die Arbeit der Schaltanlagen, mögliche Überlastzustände, die lokale Temperatur und den Luftstrom berücksichtigt, wird das Lüftungsgitter zur technischen Dekoration. Es sieht gut aus, macht aber nicht unbedingt seinen Job.

Bei Trockentransformatoren ist das Problem besonders tückisch, da das Fehlen von Öl ein trügerisches Gefühl der Einfachheit vermitteln kann. Dabei benötigen auch Trockentransformatoren geeignete Kühlbedingungen, saubere Luft und die Einhaltung der erforderlichen Abstände. Wenn die Öffnungen verdeckt sind, der Luftströmungskanal zufällig ist und sich im Raum Staub sammelt, beginnt das Gerät in einer Umgebung zu arbeiten, die der Planer nicht vorgesehen hat, die sich aber selbst geplant hat. Nur schlechter.

Eine gute Belüftung ist kein "größeres Loch in der Wand". Eine gute Belüftung ist ein Dialog zwischen Physik, der Herstellerdokumentation und den realen Bedingungen des Objekts.

3. Dritter Fehler: Ignorieren von Feuchtigkeit, Kondensation und dem Mikroklima der Station.

Feuchtigkeit ist kein kleines Problem.

Sie ist ein Problem, das einen unsichtbaren Anzug anzieht und leise arbeitet.

Im Plan sehen wir oft Wände, Dach, Türen, Gitter, Fundament und die Geräteanordnung. Seltener sehen wir das Mikroklima.

Also das, was morgens passiert, wenn die Temperatur schnell steigt oder fällt.
Was nach starken Niederschlägen geschieht.
Was im Winter passiert, wenn das Gerät vorübergehend abgeschaltet ist.
Was in der Nähe des Meeres, von Industrieanlagen, Feldern, Straßen oder Gebieten mit hoher Staubbelastung geschieht.

Die Hersteller von Betriebsmitteln weisen darauf hin, dass der Luftstrom keine plötzlichen Temperaturänderungen verursachen sollte, die zum Erreichen des Taupunkts führen. In der Praxis bedeutet das, dass "mehr Luft" nicht immer "besser" bedeutet.

Manchmal bedeutet es "mehr Kondensation an Elementen, die Kondensation überhaupt nicht mögen" – und dass der Planer zwar die Belüftung vorsieht, aber nicht das Verhalten der Feuchtigkeit. Die Station soll atmen, aber keine Probleme ansaugen. Lüftungsöffnungen, Lamellen, Trennwände, die Anordnung der Schaltanlagen relativ zum Transformator, die antikondensatorische Heizung und der Schutz vor Staub sind keine ästhetischen Details. Sie sind Elemente der Aufrechterhaltung der Arbeitsumgebung.

Bei Außenanlagen sind auch die Sonneneinstrahlung, der Wind und der Niederschlag von Bedeutung. Ein im Sommer aufgeheiztes Gehäuse wirkt wie ein metallischer Thermosbehälter, nur in einer weniger unterhaltsamen Version. Im Winter wiederum können plötzliche Temperaturänderungen Bedingungen für Kondensation schaffen, insbesondere wenn die Geräte nicht mit einer kontinuierlichen Last arbeiten.

Eine gut geplante Transformatorinstallation kämpft nicht heldenhaft gegen das Wetter. Sie nimmt es vorausschauend in den Plan auf. Das ist die ruhigere und günstigere Strategie.

4. Vierter Fehler: Ein Fundament, das "ausreicht", aber nicht für das reale Gewicht und den Betrieb.

Das Fundament für einen Transformator ist kein Podest.

Es ist ein Element des technischen Systems.

Es muss das Gewicht des Geräts tragen.
Es muss das Niveau halten.
Es muss mit dem Transport- und Entladeweg zusammenarbeiten.
Es muss Entwässerung, Erdung, eventuelle Flüssigkeitsretention, Kabelführung und Zugang zu den Montagepunkten ermöglichen.
Es darf auch nicht brechen, wenn die Theorie endet und der Kran, der Hubwagen, die Rollen und der reale Druck beginnen.

Ein harmloser Fehler sieht so aus: Im Plan wurde die Tragfähigkeit angenommen, aber der Prozess des Einbringens nicht durchdacht. Oder es wurde der Untergrund für den statischen Zustand ausgelegt, aber die kurzzeitigen Belastungen während des innerbetrieblichen Transports nicht geprüft. Oder es wurde ein Fundament erstellt, das stabil ist, aber das falsche Gefälle aufweist. Oder es wurden keine Montagetoleranzen vorgesehen, und der Transformator steht letztendlich so, dass zwar alles funktioniert, aber jeder Kabelanschluss ein kleines Gebet an die Geometrie erfordert.

Bei Öltransformatoren kommt noch das Thema der Auffangwanne, der Dichtheit, der Entwässerung und der Kontrolle eines möglichen Lecks hinzu. Bei Trockentransformatoren sind die Stabilität des Untergrunds, die Vermeidung von übermäßigen Vibrationen und die Sauberkeit der Umgebung wichtig. In beiden Fällen ist das Fundament die erste Qualitätserklärung des Projekts.

Eine gute Praxis besteht darin, das Fundament nicht nur für "hier wird der Transformator stehen" zu planen, sondern für das gesamte Szenario: Lieferung, Entladung, Verschiebung, Aufstellung, Anschluss, Inbetriebnahme, Kontrollen, Wartung und Austausch.

In der Energietechnik gewinnt sehr oft nicht der Plan, der auf dem Papier am elegantesten aussieht. Es gewinnt der Plan, der dem Montageteam vor Ort die meiste Vernunft gibt.

5. Fünfter Fehler: Kabeltrassen werden ohne Respekt vor den Biegeradien geplant.

Energiekabel sind keine Spaghetti.

Man kann sie nicht "irgendwie verlegen", ohne Konsequenzen.

Einer der am meisten unterschätzten Fehler ist die falsche Positionierung von Durchführungen, Kabelkanälen und Eintrittspunkten in den Transformator. Auf dem Papier sieht eine Verschiebung um 20 cm harmlos aus.

In der Realität kann sie einen zu kleinen Biegeradius, Spannungen an den Kabelendverschlüssen, eine schwierige Montage, ein größeres Risiko von Anschlussfehlern und einen schlechten Zugang zur Kontrolle bedeuten.

Der Transformator-Hersteller gibt die zulässigen Einführungsbereiche, die Anforderungen an den Raum im Gehäuse und die Art der Verbindungen vor. Schneider Electric weist in den Anleitungen für Trockentransformatoren unter anderem darauf hin, die vorgesehenen Einführungsbereiche zu nutzen, flexible Leitungen wo möglich zu verwenden und bei elektrischen Verbindungen einen kalibrierten Drehmomentschlüssel zu verwenden.

Das ist keine Bürokratie. Das ist die Mechanik des elektrischen Kontakts.

Eine zu fest angezogene Verbindung kann das Bauteil beschädigen. Eine zu locker angezogene kann sich erwärmen. Ein falsch verlegtes Kabel kann mechanisch arbeiten, wo es ruhig sein sollte. Ein Mangel an Platz für die Adern kann dazu führen, dass der Installateur mit dem Material kämpft, anstatt präzise zu arbeiten.

Ein harmloser Planungsfehler: "Die Durchführung setzen wir hier hin, weil sie gut an die Wand passt."

Die bessere Frage lautet: "Wird das Kabel seinen natürlichen Weg ohne Spannungen, ohne Kampf und mit Zugang zur Kontrolle haben?"

Eine gut geplante Kabeltrasse ähnelt einer guten Choreografie. Nichts reißt. Nichts quält sich. Jede Bewegung hat ihren Sinn.

Energiekabel sind keine Spaghetti. Wenn ihre Verlegung an ein italienisches Abendessen erinnert, wird es Zeit, zur Kabeltrassenplanung zurückzukehren. CC: ENERGEKS 2026

6. Sechster Fehler: Die Erdung wird als Formalität behandelt.

Die Erdung ist eines der Themen, bei denen man nicht im falschen Sinne kreativ sein sollte.

Eine schlecht geplante Erdung und Potenzialausgleichsverbindungen können zu Problemen mit der Sicherheit, der Funktion der Schutzsysteme, Überspannungen, elektromagnetischen Störungen und der Zuverlässigkeit der gesamten Anlage führen. Und dennoch wird das Thema in vielen Projekten wie der letzte Punkt auf der Liste behandelt: "gemäß Norm erden".

Nur dass der Transformator solche Gedankenkürzel nicht liest. Er arbeitet in einem konkreten Netzsystem, mit einer konkreten Kurzschlussimpedanz, einem konkreten Sternpunkt, einer konkreten Schaltanlage, konkreten Kurzschlussbedingungen und einem konkreten Schutz gegen elektrischen Schlag.

Die IEC 61936-1:2021 betrifft die Planung und Ausführung von elektrischen Energieanlagen über 1 kV Wechselspannung und legt Anforderungen fest, die die Sicherheit und die bestimmungsgemäße Funktion der Anlage gewährleisten sollen. Dies ist ein gutes Beispiel für systemisches Denken: Der Transformator ist keine einsame Insel, sondern ein Teil einer Anlage, die sich auch in Störungszuständen vorhersehbar verhalten soll.

Ein harmloser Fehler besteht darin, dass der Plan einen Erdungspunkt zeigt, aber nicht die vollständige Logik der Verbindungen. Er analysiert nicht den Fluss der Kurzschlussströme. Er berücksichtigt nicht die Kompatibilität mit dem Überspannungsschutz. Er sieht nicht die Qualität der Potenzialausgleichsverbindungen zwischen dem Transformatorgehäuse, den Schaltanlagen, den Konstruktionen, den Kanälen und der Erdungsschiene vor.

Eine gute Erdung ist keine Linie auf einem Schema. Sie ist das Verhalten der Anlage im schlimmstmöglichen Moment.

7. Siebter Fehler: Der Brandschutz wird nach der Standortwahl nachgetragen.

Bei Öltransformatoren muss das Thema Brand- und Umweltschutz frühzeitig in den Plan einfließen.

Nicht erst, wenn das Gebäude bereits steht, die Abstände festgelegt sind und der Investor fragt, ob man das "irgendwie lösen" könne.

Transformatoröl erfüllt eine isolierende und kühlende Funktion, kann aber bei klassischen mineralischen Lösungen ein brennbarer Stoff sein.

Öltransformatoren sind ein wichtiges Element der elektrischen Infrastruktur, und das in solchen Geräten verwendete Öl kann eine Brandgefahr darstellen, daher ist ein durchdachter Schutz erforderlich.

Ein harmloser Fehler lautet: "Wir stellen den Transformator hierhin, weil es am nächsten zur Schaltanlage ist."

Am nächsten bedeutet nicht immer am besten.

Der Standort des Transformators sollte die Abstände zu Gebäuden, Trennwänden, Fluchtwegen, anderen Geräten, Materiallagern, Hilfsanlagen und kritischer Infrastruktur berücksichtigen. Bei Öltransformatoren kommt die Ölretention und die Möglichkeit der Rückhaltung von Verunreinigungen im Leckagefall hinzu.

Der IEEE Std 980 ist ein Leitfaden zur Begrenzung und Kontrolle von Ölaustritten in Stationen, dessen Ziel die Planung von Lösungen umfasst, die helfen, Öl zurückzuhalten und Umweltauswirkungen zu begrenzen.

Dies ist besonders wichtig bei Photovoltaik-Freiflächenanlagen, Energiespeichern, Industrieanlagen und Stationen, in denen ein Transformator nicht nur ein Gerät, sondern ein Knotenpunkt des gesamten Prozesses ist. Ein Brand oder eine Leckage bedeutet dann nicht nur die Reparatur eines Elements. Es kann Stillstand, Umweltverfahren, Produktionsausfall, Verzögerungen und schwierige Gespräche mit dem Versicherer bedeuten.

Ein guter Standort für den Transformator ist nicht die Wahl der kürzesten Kabeltrasse. Es ist die Wahl der sichersten Betriebsarchitektur.

8. Achter Fehler: Lärm und Vibrationen werden "auf später" verschoben.

Ein Transformator summt. Das ist normal.

Das Problem beginnt, wenn der Plan annimmt, dass "normal" gleich "unwichtig" bedeutet.

Lärm und Vibrationen können sich über die Gebäudekonstruktion, die Kabelkanäle, starre Verbindungen und schallreflektierende Oberflächen ausbreiten. In der Folge kann ein Transformator, der selbst die Anforderungen erfüllt, nach der Montage zur Lärmquelle werden, weil die Umgebung wie ein Resonanzkörper wirkt.

Der Standort des Transformators beeinflusst den wahrgenommenen Geräuschpegel, und die Montage in einer Ecke, einem schmalen Gang oder an glatten Oberflächen kann zu Reflexion und Verstärkung des Lärms führen. Empfohlen werden auch Maßnahmen zur Begrenzung der Übertragung von Vibrationen, wie geeignete Isolierpads, flexible Kabelführungen und eine feste Verankerung der Gehäusepaneele.

Ein harmloser Fehler: "Wir stellen ihn in die Ecke, dann stört er weniger."

Manchmal stört er in der Ecke sogar mehr.

Wenn sich der Transformator in der Nähe von Büros, Kontrollräumen, Wohnungen, der Grundstücksgrenze oder von Arbeitsplätzen befindet, sollte das Thema Akustik vor der Montage behandelt werden. Es geht nicht um Dramatik. Es geht um Respekt vor dem Komfort der Nutzer und die Vermeidung kostspieliger Korrekturen, die später an eine Zahnbehandlung durch Stuhlwechsel erinnern.

Lärm plant man mit Raum. Vibrationen plant man mit Detail. Und die Betriebsruhe plant man früher, nicht nach der ersten Beschwerde.

9. Neunter Fehler: Die Schutzsysteme werden separat ausgewählt, ohne Koordination mit der gesamten Anlage.

Der Transformator ist geduldig, aber er ist nicht allein.

Er arbeitet mit der Mittelspannungsschaltanlage, der Niederspannungsschaltanlage, den Schutzsystemen, den Überspannungsableitern, dem Messsystem, der Automatisierung, den Verbrauchern und der Lastcharakteristik zusammen.

Ein Planungsfehler wirkt harmlos, wenn jedes Element "für sich genommen" korrekt ist. Der Schutz ist richtig ausgelegt. Die Wandler sind richtig ausgelegt. Die Kabel sind richtig ausgelegt. Die Schaltanlage ist richtig ausgelegt. Nur stellt sich dann heraus, dass sie zusammen nicht wie ein Orchester spielen, sondern wie fünf Musiker, die ihre Instrumente in einem Aufzug stimmen.

Die Koordination der Schutzsysteme sollte die Kurzschlussströme, den Einschaltstrom des Transformators, die Selektivität, die zulässigen Überlasten, die Charakteristik der Verbraucher, das Vorhandensein von Wechselrichtern, Energiespeichern, Blindleistungskompensation, Automatisierungssystemen und die Anforderungen des Netzbetreibers berücksichtigen. In modernen Anlagen mit Photovoltaik, Ladestationen für Elektrofahrzeuge und Energiespeichern ist die Last keine einfache Geschichte von Motor und Beleuchtung mehr. Es ist ein dynamisches Ökosystem.

Das ist der Kern: Die Transformatorinstallation endet nicht mit dem Transformator.

Wenn die Schutzsysteme ohne Abstimmung mit der gesamten Anlage geplant werden, können sie zu nervös, zu spät oder nicht dort reagieren, wo sie sollten. Und dann wird selbst ein sehr guter Transformator in Probleme verwickelt, die er nicht verursacht hat.

10. Zehnter Fehler: Es gibt kein Abnahme- und Inbetriebnahmeszenario bereits in der Planungsphase.

Die technische Abnahme sollte kein Finale voller Überraschungen sein.

Sie sollte die Bestätigung dessen sein, was der Plan von Anfang an vorgesehen hat.

Ein harmloser Fehler: Die Dokumentation sieht die Montage vor, aber keine ordentliche Inbetriebnahme. Es gibt keine klare Liste der Messungen. Es gibt keinen Zugang zu den Kontrollpunkten. Die Reihenfolge der Arbeiten ist nicht festgelegt. Es ist nicht klar, wer für die Prüfung der Einstellungen, wer für die Tests, wer für die Ausführungsdokumentation, wer für die Übereinstimmung mit der Betriebsanleitung und wer für die Entscheidung zur Einschaltung verantwortlich ist.

Eaton weist in Material zu bewährten Praktiken für Trockentransformatoren darauf hin, dass neue Transformatoren bei der Abnahme auf Transportschäden überprüft werden sollten und dass vor der Einschaltung unter anderem die Hilfsgeräte, die Wahl der Anzapfung, die Anschlüsse der Übersetzung sowie das Anziehen und die Abstände der elektrischen Verbindungen zu überprüfen sind.

Das klingt einfach. Und genau deshalb wird es oft übersehen.

Die Inbetriebnahme eines Transformators ist kein Durchschneiden eines Bandes. Es ist der Moment, in dem Plan, Lieferung, Montage, Messungen, Schutzsysteme und Betrieb an einem Punkt zusammentreffen. Wenn vorher jeder in seinem eigenen Silo gearbeitet hat, wird die Inbetriebnahme das zeigen.

In einem guten Plan ist bereits in der Dokumentationsphase klar, welche Messungen erforderlich sind, welche Bedingungen erfüllt sein müssen, welche Protokolle erstellt werden und welche Elemente vor dem Zuschalten der Spannung zu überprüfen sind. So wird die Inbetriebnahme zu einem ruhigen Prozess und nicht zu einem technischen Escape-Room mit tickender Uhr im Hintergrund.

11. Elfter Fehler: Fehlende Planung für zukünftige Erweiterungen.

Der günstigste Zeitpunkt, eine Erweiterung vorzusehen, ist vor dem Bau.

Danach kostet jeder zusätzliche Meter, jede Durchführung, jede Platzreserve und jede Änderung der Kabeltrasse mehr, weil sie mit der bereits funktionierenden Infrastruktur kollidiert.

In Transformatorprojekten tritt dieser Fehler häufig auf. Heute reicht ein Transformator. Heute reicht eine bestimmte Leistung. Heute gibt es keinen Energiespeicher. Heute gibt es keine Ladestationen. Heute hat der Photovoltaikpark eine bestimmte Anordnung. Heute arbeitet der Betrieb mit dem aktuellen Lastprofil.

Aber die Energietechnik verändert sich schneller als früher. Unternehmen elektrifizieren ihre Prozesse. Es kommen Ladestationen für Elektrofahrzeuge hinzu. Die Anforderungen an die Versorgungsqualität steigen. Energiespeicher, Wechselrichter, Kompensation, Automatisierung, Monitoring und neue Betriebsmodelle entstehen.

Ein harmloser Planungsfehler besteht darin, dass die Anlage perfekt für heute, aber ohne Spielraum für morgen geplant wird.

Es geht nicht immer um die Überdimensionierung des Transformators. Manchmal geht es um eine Platzreserve, eine zusätzliche Durchführung, eine durchdachte Stationsanordnung, die Möglichkeit der Nachrüstung von Betriebsmitteln, eine Kabeltrasse ohne Fallstricke und eine Architektur, die dem Investor nicht die Türen verschließt.

Ein guter Plan sagt nicht die Zukunft voraus. Er lässt ihr einen vernünftigen Platz.

Wie plant man eine Transformatorinstallation, um nicht doppelt zu bezahlen?

Die beste Strategie ist einfach, erfordert jedoch Disziplin: den Transformator als Teil eines Systems planen und nicht als ein aufzustellendes Gerät.

Zuerst müssen die Daten erhoben werden.
Leistung, Transformator-Typ, Verluste, Gewicht, Abmessungen, Herstelleranforderungen, Umgebungsbedingungen, Servicezugang, Kurzschlussparameter, Netztopologie, Lastprofil, Betreiberanforderungen, Erweiterungsszenario und bauliche Einschränkungen.

Dann muss die Geometrie geprüft werden.
Nicht nur die Abmessungen, sondern auch der Zugang, die Türen, die Kabeltrassen, die Biegeradien, die Kanäle, die Durchführungen, die Gitter, die Servicezonen, der Zugang für Kräne oder Transportgeräte und die Möglichkeit eines späteren Geräteaustauschs.

Dann muss die Wärme berechnet werden.
Der Transformator gibt Verluste an die Umgebung ab, daher muss die Belüftung an die realen Bedingungen angepasst sein. Sie darf weder symbolisch noch übertrieben sein. Sie sollte stabil arbeiten, ohne Kondensationsprobleme zu verursachen.

Der nächste Schritt ist die Sicherheit.
Erdung, Potenzialausgleichsverbindungen, Schutz gegen elektrischen Schlag, Schutzsysteme, Brandschutz, Ölretention, Fluchtwege und Zugang für die Einsatzkräfte dürfen kein nachträglicher Anhang sein.

Am Ende die Dokumentation.
Die Herstelleranleitungen, Protokolle, Messungen, Einstellungen, Pläne und die Ausführungsdokumentation sollten so vorbereitet sein, dass der Betrieb nicht raten muss, was der Planer gemeint hat.

Ein guter Plan für eine Transformatorinstallation hat etwas sehr Elegantes an sich: Er schreit nicht.

Er funktioniert einfach.

Ein guter Plan ermöglicht es dem Transformator, ruhig zu arbeiten.

Die Installation eines Transformators ist kein Schritt, der am Tag der Lieferung beginnt.

Die scheinbar harmlosesten Installationsfehler haben eines gemeinsam: Am Anfang sparen sie ein paar Minuten, später können sie mehrere Wochen in Anspruch nehmen. Daher lohnt es sich, frühzeitig den Plan mit der Herstellerdokumentation, den technischen Anforderungen, den baulichen Gegebenheiten und der geplanten Betriebsweise abzugleichen.

Der Transformator erwartet wirklich keinen Luxus.

Er braucht einen stabilen Untergrund, ausreichend Luft, gute Verbindungen, einen durchdachten Schutz und ein wenig Respekt vor der Physik. Im Gegenzug kann er über viele Jahre zuverlässig seine Arbeit verrichten.

Wir danken Ihnen, dass Sie bis zum Ende mit uns gekommen sind.

Hunderte verkaufte Transformatoren und unsere Beteiligung an Projekten, die die polnische Energieinfrastruktur versorgen, bestätigen, dass gute Lösungen mit der richtigen Auswahl und einer technischen Partnerschaft beginnen.

Lernen Sie die Transformatoren von Energeks kennen, prüfen Sie die ab Lager verfügbaren Einheiten und folgen Sie Energeks auf LinkedIn, wo wir technisches Wissen, Realisierungen und das teilen, was die Energietechnik aktuell bewegt!

Referenzen:

1. Schneider Electric, Electrical Installation Guide (Schneider Electric)

2. Eaton, Best practices for the installation and inspection of dry type distribution and power transformers . (Eaton)

3. NFPA, Transformer Fire Protection (nfpa.org)

Die Hitze kehrt zurück. Transformatoren erinnern sich an jeden einzelnen Tag.

Wenn die Lufttemperatur 35°C übersteigt, arbeiten die meisten elektrischen Geräte einfach härter. Die Klimaanlage zieht mehr Strom. Kühlschränke machen keine Pause. Die Industrie läuft auf Hochtouren, weil die Termine drängen.

Und der Transformator steht in einer Ecke der Schaltstation, in einem Container oder im Keller eines Gebäudes und tut seine Arbeit. Ohne ein Wort der Klage. Bis zu einem bestimmten Punkt.

Dieser Punkt hat einen Namen: Kritische Wicklungstemperatur.

Wenn Sie sie überschreiten, schaltet sich der Transformator nicht immer elegant mit einer Fehlermeldung ab. Manchmal beschleunigt er einfach seine Alterung. Leise. Unsichtbar. Tag für Tag, während des gesamten heißen Sommers.

Dieser Text handelt davon, was wirklich mit einem Transformator während einer Hitzewelle passiert, warum Standardparameter irreführend sein können und was Sie konkret prüfen sollten, bevor die hohe Temperatur es für Sie erledigt.

Lesezeit: etwa 9 Minuten.

Zuerst etwas Physik, ohne die der Rest keinen Sinn ergibt

Wenn in einem Netz ein Bild eines spektakulären Stromausfalls auftaucht – wie die bekannten Aufnahmen aus der Umgebung von Enstedværket in Aabenraa, einer Anlage im Zusammenhang mit der Infrastruktur von Energinet –, dann konzentriert man sich leicht auf den Effekt selbst: den Blitz, den Knall, den Rauch, das Ausmaß der Zerstörung.

bild via LinkedIn on profile of Emil Mahler Larsen

Aber in der Energietechnik sind solche Bilder nur das Finale.

Das Ende eines Prozesses.

Bevor es zu einem Ausfall, einem Lichtbogen, einem Brand oder einer mechanischen Beschädigung der Anlagen kommt, geschieht immer zuerst Physik. Manchmal innerhalb von Sekunden. Manchmal über Monate. Manchmal über Jahre.

Und genau deshalb ist die Diskussion über die Überhitzung von Transformatoren bei Hitze keine saisonale Panikmache. Es ist eine Diskussion darüber, was im Gerät lange vor dem Moment passiert, in dem das Problem spektakulär wird.

Ein Transformator erzeugt Wärme. Nicht aus Versehen, sondern von Natur aus aufgrund seiner Arbeitsweise.

Eisenverluste im Kern. Verluste im Kupfer oder Aluminium der Wicklungen. Wirbelströme. Streuflüsse. All das wandelt sich in Wärme um, die irgendwo hin abfließen muss.

Bei Öltransformatoren nimmt das Öl diese Wärme auf, zirkuliert auf natürliche Weise oder mit Pumpen und gibt die Energie über den Kühler oder die Kesselrippen an die Umgebung ab.

Bei Trockentransformatoren – und über diese werden wir hier am ausführlichsten sprechen, weil sie in Gebäuden, Innenstationen, Rechenzentren und Industriehallen stehen – gibt die Luft die Wärme ab.

Und hier beginnt das Problem.

Die Luft ist im Sommer warm.

Warme Luft nimmt Wärme schlechter auf als kalte.

Ein Transformator, der im Winter bei einer Wicklungstemperatur von 80°C ruhig arbeitet, kann im Sommer bei gleicher Leistung 95–100°C erreichen. Oder mehr.

Jedes zusätzliche Grad über dem Nennwert führt zu einer etwa doppelt so schnellen Alterung der Isolierung. Das ist keine Meinung – das ist das gut erforschte Arrhenius-Gesetz, das seit Jahrzehnten in der Elektrotechnik angewendet wird.

Eine Isolierung, die 30 Jahre halten sollte, kann bei regelmäßiger Überschreitung der zulässigen Temperatur bereits nach der Hälfte dieser Zeit das Ende ihrer Lebensdauer erreichen.

Grund 1: Die Umgebungstemperatur ist höher als im Projekt angenommen

Die meisten Trockentransformatoren werden für eine maximale Umgebungstemperatur von 40°C ausgelegt. Das ist ein Normwert, der oft in den technischen Unterlagen zu finden ist.

Was bedeutet das in der Praxis?

Dass der Hersteller die Kühlung so ausgelegt hat, dass der Transformator bei 40°C im Raum die zulässige Wicklungstemperatur nicht überschreitet.

Wenn die Umgebungstemperatur 40°C übersteigt – was im polnischen Klima in den Sommern 2024 und 2025 immer häufiger vorkam – beginnt der Transformator außerhalb seiner thermischen Nennkapazität zu arbeiten.

Er kann nichts dafür. Es ist einfach Physik.

Wenn Sie einen Trockentransformator haben und nicht wissen, wie hoch die tatsächliche Temperatur in seinem Raum an einem heißen Tag ist, dann sind Sie in der Situation eines Autofahrers, der die Öltemperatur seines Motors bei einer Auffahrt in die Tatra nicht kennt. Der Motor mag es schaffen. Aber er kommt nicht unbedingt heil zurück.

Was Sie tun sollten: Prüfen Sie die tatsächliche Umgebungstemperatur am Transformator an den heißesten Tagen. Nicht im Büro. Nicht außerhalb des Gebäudes. Am Transformator, um 15:00 Uhr, wenn die Sonne mehrere Stunden auf die Wände und das Dach gebrannt hat.

Grund 2: Die Raumlüftung kommt nicht hinterher

Ein Trockentransformator kann Wärme nicht ins Vakuum abgeben. Er gibt sie an die Luft im Raum ab. Diese Luft muss irgendwo abfließen – und durch kühlere ersetzt werden.

Wenn die Raumlüftung zu schwach ist, steigt die Lufttemperatur am Transformator. Der Transformator gibt Wärme an immer wärmere Luft ab, was bedeutet, dass er selbst immer wärmer wird.

Das ist ein Teufelskreis und kann selbst bei einer Last weit unterhalb der Nennleistung zur Überhitzung führen.

Die sommerliche Hitze bewirkt eines: Sie erwärmt die Luft außerhalb des Gebäudes, die die Kühlungsquelle darstellt. Wenn die Lüftungsöffnungen Luft von der Südseite ansaugen und die Sonne die Gebäudewand von Süden aufheizt – kann die Temperatur der angesaugten Luft um 5–10°C höher sein als die Lufttemperatur im Schatten.

Und das noch bevor die Luft den Transformator erreicht.

Was Sie tun sollten: Prüfen Sie, ob die Lüftungsöffnungen gut platziert sind und ob die Gitter nicht durch Staub, schmutzüberzogene Schutzgitter oder zufällig gelagerte Gegenstände blockiert sind. Prüfen Sie, ob der Luftstrom tatsächlich durch den Raum strömt und nicht in einer geschlossenen Schleife zirkuliert.

Grund 3: Die Last steigt mit der Temperatur

Das ist das Paradox des Sommers, das doppelt wehtut.

Wenn es heiß wird, steigt der Bedarf an elektrischer Energie. Klimaanlagen. Lüftung. Kühlanlagen. Die Lebensmittelindustrie läuft auf Hochtouren. Kühlschränke, Gefriertruhen, Kühlsysteme von Rechenzentren – alle wollen ihren Teil der Leistung.

Das bedeutet, dass Transformatoren im Sommer stärker belastet sind als im Winter.

Und gleichzeitig haben sie eine geringere Fähigkeit, Wärme abzugeben.

Höhere Last → mehr Verluste in den Wicklungen → mehr Wärme, die abgeführt werden muss. Höhere Umgebungstemperatur → schlechtere Kühlbedingungen → langsamere Wärmeabfuhr.

Diese beiden Effekte wirken gleichzeitig und in die gleiche Richtung.

Ein Transformator arbeitet im Juli also unter einem doppelten Nachteil. Er produziert mehr Wärme und gibt sie langsamer ab.

Was Sie tun sollten: Prüfen Sie die historischen Lastdaten Ihres Transformators aus den Vorsommer-Monaten der letzten Jahre. Wenn die Last in den letzten Jahren gestiegen ist (weil mehr Klimaanlagen, neue Geräte oder eine Erweiterung der Anlage hinzugekommen sind), könnte sich die thermische Reserve verringert haben.

Grund 4: Temperatursensoren, die nicht rechtzeitig alarmieren

Ein moderner Trockentransformator sollte mit Wicklungstemperatursensoren ausgestattet sein. Das können PT100- oder PTC-Sensoren sein, die mit einem Thermorelais zusammenarbeiten. Das Relais sendet bei einem ersten Schwellwert ein Alarmsignal und schaltet den Transformator bei einem zweiten, kritischen Schwellwert ab.

Klingt gut.

Aber in der Praxis treten drei Probleme auf.

Erstens: Der Sensor misst die Temperatur an einem bestimmten Punkt der Wicklung. Wenn er schlecht platziert oder veraltet ist, kann er die tatsächliche Temperatur an der heißesten Stelle der Spule nicht widerspiegeln.

Zweitens: Einige Transformatoren, insbesondere ältere oder günstigere Anlagen, haben die Alarmschwellen zu hoch eingestellt. Der Alarm erscheint, wenn die Isolierung bereits wochenlang unter übermäßiger Wärmeeinwirkung gearbeitet hat.

Drittens: Das Alarmsignal geht an das Gebäudeleitsystem (BMS) oder an eine lokale Tafel. Wenn im Sommer niemand dies aktiv überwacht, kann der Alarm mehrere Stunden lang unentdeckt brennen.

Was Sie tun sollten: Prüfen Sie, wann das Sensorsystem zuletzt kalibriert und getestet wurde. Überprüfen Sie die Alarmeinstellungen in der Dokumentation und vergleichen Sie sie mit der Isolierungstemperatur der Klasse F (155°C) oder Klasse B (130°C). Stellen Sie sicher, dass der Alarm bei jemandem ankommt, der reagiert – und nicht nur in einem Logbuch aufgezeichnet wird.

Grund 5: Überlastung während der sommerlichen Spitze

Transformatoren haben eine kurzfristige Überlastbarkeit – bis zu 120–150 % der Nennleistung für eine bestimmte Zeit. Das ist eine konstruktive Option, die bei kurzzeitigen Bedarfsspitzen nützlich ist.

Nur wird diese Fähigkeit unter der Annahme berechnet, dass der Transformator vor der Überlastung für einige Zeit mit geringer Last und relativ kalt gearbeitet hat.

Im Sommer kann der Transformator rund um die Uhr warm sein. Kühle Nächte, die ihm im Winter Zeit gaben, seine thermische Reserve wieder aufzubauen, können im Sommer keine ausreichende Abkühlung bieten.

Wenn ein solcher Transformator in einen Spitzenlastzustand geht – beispielsweise an einem heißen Nachmittag, wenn die Klimaanlage mit voller Leistung läuft – startet er von einer höheren Basistemperatur aus. Der Spielraum bis zur kritischen Temperatur ist geringer. Eine Überlastung, die im Winter problemlos wäre, kann im Sommer riskant sein.

Was Sie tun sollten: Wenn der Transformator häufig an der Grenze seiner Nennleistung betrieben wird, sehen Sie sich die Überlastkurven in der technischen Dokumentation an und prüfen Sie, wie sie sich mit der Umgebungstemperatur verändern. Die Hersteller liefern diese Daten. Es lohnt sich, sie vor dem August zu lesen, nicht danach.

Grund 6: Staub und Schmutz verschließen im Sommer die Kühlkanäle

Trockentransformatoren geben Wärme über die Luftkanäle in den Wicklungen und zwischen den Konstruktionselementen ab. Diese Kanäle müssen frei sein.

Im Sommer, wenn Fenster und Türen häufiger geöffnet sind, Ventilatoren intensiver arbeiten und Bau- und Renovierungsarbeiten in der Nähe mehr Staub erzeugen – steigt die Staubmenge in der Luft.

Staub setzt sich auf den Wicklungen und in den Kanälen ab. Wenn die Wicklung vom Typ Open Wound oder VPI ist, kann Staub allmählich den Luftstrom einschränken. Je dicker die Staubschicht, desto schlechter die Kühlung.

Bei Cast-Resin-Transformatoren ist das Problem geringer – das Epoxidharz bildet eine geschlossene Hülle um die Wicklungen. Aber auch hier blockiert Staub auf den Außenflächen den Wärmeaustausch.

Zusätzlich kann feuchtigkeitsgesättigter Staub eine Gefahr für die Isolierung darstellen – insbesondere, wenn er metallische Partikel oder chemische Substanzen aus der Produktion enthält.

Was Sie tun sollten: Prüfen Sie den Sauberkeitszustand des Transformators und seiner Umgebung. Wenn frühere Inspektionen übermäßige Verschmutzung zeigten, kann es sinnvoll sein, eine Reinigung vor der sommerlichen Spitze und nicht danach zu planen.

Grund 7: Der Transformator hat einfach schon seine Jahre

Die Isolierung eines Transformators altert. Das ist keine Meinung – das ist eine technische und wirtschaftliche Tatsache, die man berücksichtigen sollte.

Mit jedem Betriebsjahr, jeder Hitzewelle, jeder Überlastung und jedem Heiz- und Kühlzyklus verliert die Isolierung ihre Eigenschaften. Sie wird spröde. Sie verliert ihre Elastizität. Ihre dielektrische Festigkeit nimmt ab.

Ein Transformator, der 15–20 Jahre alt ist und die Hälfte seines Lebens unter schwierigen thermischen Bedingungen gearbeitet hat, kann eine Isolierung haben, die einem viel älteren Gerät entspricht.

Niemand sieht das mit bloßem Auge. Die Isolierung kann gut aussehen und gleichzeitig an der Grenze ihrer Belastbarkeit sein.

Hitze ist nicht das Problem an sich. Hitze ist ein Test.

Wenn die Isolierung in gutem Zustand ist, besteht sie den Test ohne Komplikationen. Wenn sie müde ist – kann die Hitze der Moment sein, der das vollendet, was vor einigen Jahren begonnen hat.

Was Sie tun sollten: Wenn der Transformator älter als 15 Jahre ist und in den letzten Saisons nicht diagnostiziert wurde, sollten Sie Isolationsmessungen in Betracht ziehen. Messung des Isolationswiderstands, der Absorptionskoeffizient und bei Öltransformatoren die Ölanalyse – das sind Werkzeuge, die ein realistisches Bild des technischen Zustands des Geräts liefern.

Was konkret tun, wenn die Hitzewelle kommt

Nachfolgend eine praktische Liste von Maßnahmen, die vor und während hoher Temperaturen sinnvoll sind. Hier gibt es keine Exotik – nur Dinge, die wirklich die Betriebssicherheit des Transformators beeinflussen.

Vor der Sommersaison:

• Prüfen Sie die Temperatur im Transformatorraum aus dem vergangenen Sommer, falls Sie solche Daten haben. Vergleichen Sie sie mit der in der Dokumentation angenommenen Umgebungstemperatur.

• Bewerten Sie die Lüftung: Sind die Gitter frei, ist der Luftstrom richtig, wird die Luft nicht von Stellen angesaugt, die übermäßig von der Sonne aufgeheizt werden?

• Überprüfen Sie die Einstellungen der Temperatursensoren und testen Sie, ob das Alarmsignal tatsächlich bei der verantwortlichen Person ankommt.

• Bewerten Sie die historische Last – wird der Transformator von Jahr zu Jahr stärker belastet?

• Wenn der Transformator älter als 15 Jahre ist, ziehen Sie eine diagnostische Überprüfung vor der Saison in Betracht.

Während der Hitzewelle:

• Überwachen Sie die Temperatur im Transformatorraum regelmäßig – nicht nur einmal pro Woche.

• Wenn der Transformator eine Fremdbelüftung (AF-Ventilatoren) hat, prüfen Sie, ob die Ventilatoren ordnungsgemäß funktionieren und ob ihr Betrieb zum richtigen Zeitpunkt ausgelöst wird.

• Wenn Sie die Möglichkeit haben, die Last vorübergehend zu verteilen oder nicht-produktive Lasten während der Temperaturspitze zu reduzieren, sollten Sie dies in Betracht ziehen.

• Ignorieren Sie keinen Temperaturalarm, auch wenn er sich in der Vergangenheit immer als falsch herausgestellt hat. Im Sommer muss jeder Alarm überprüft werden.

Trocken- oder Öltransformator – ändert das die Situation?

Ja, aber nicht so, wie viele glauben.

Ein Öltransformator hat Öl, das die Wärme von den Wicklungen zu den Kesselwänden und Kühlern ableitet. Dies ermöglicht eine höhere Wärmekapazität und einen langsameren Anstieg der Wicklungstemperatur bei kurzzeitigen Spitzen.

Aber auch Öl hat seine kritische Temperatur. Bei zu hoher Umgebungstemperatur und zu schwacher Kühlung – zum Beispiel bei blockierten Kesselrippen oder einer defekten Kühlmittelpumpe – überhitzt auch ein Öltransformator.

Ein Trockentransformator reagiert schneller auf Temperaturänderungen der Umgebung, da er keinen thermischen Puffer in Form von Öl hat. Dafür gibt es kein Ölleckagerisiko, kein Ölbrandrisiko und er ist in der Regel betrieblich einfacher.

In beiden Fällen gilt das gleiche Prinzip: Eine hohe Umgebungstemperatur verringert die Fähigkeit des Transformators, Wärme abzugeben. Und in beiden Fällen hinterlässt das Ignorieren dieser Tatsache über mehrere Saisons hinweg Spuren in der Isolierung.

Ein paar Worte dazu, was Sie nicht tun sollten

Verlassen Sie sich nicht ausschließlich darauf, dass es "SCHON IMMER FUNKTIONIERT HAT" (?).

Transformatoren sind außerordentlich geduldige Geräte. Sie können monate- und jahrelang unter schlechten Bedingungen arbeiten, ohne deutliche Signale zu geben. Und dann kommt es plötzlich zum Ausfall – oft bei der ersten ernsthaften Überlastung oder einer besonders langen Hitzewelle.

Gehen Sie auch nicht davon aus, dass das Problem sich von selbst löst, nur weil der Transformator einen Temperatursensor hat. Der Sensor kann warnen – aber er kann weder die Lüftung verbessern, noch die Last senken oder die bereits müde Isolierung reparieren.

Und vergleichen Sie den Transformator nicht mit einem Gerät, bei dem man sagt: "Wenn es kaputt geht, kaufen wir ein neues." Mittelspannungstransformatoren sind Investitionen für Jahrzehnte. Ein vorzeitiger Ausfall ist nicht nur die Anschaffung eines neuen Geräts – es ist ein Stillstand, Montagekosten, das Risiko von Folgeschäden in der Anlage, potenzieller Produktionsausfall und viel Nervenaufwand in der Station.

Hitze ist nicht der Feind des Transformators, solange Sie ihm helfen

Eine Hitzewelle ist ein Test für die Energieinfrastruktur.

Die meisten Transformatoren, die sich in einem guten technischen Zustand befinden und unter gut geplanten Bedingungen arbeiten, werden den Sommer ohne Probleme überstehen. Es sind Geräte, die für einen langjährigen Betrieb ausgelegt sind.

Aber diejenigen, die mehrere Jahrzehnte alt sind, in schlecht belüfteten Räumen arbeiten, zunehmend stärker belastet werden und nicht regelmäßig überprüft wurden – haben im Sommer deutlich weniger Spielraum.

Die gute Nachricht ist einfach: Die meisten dieser Probleme können geprüft, bewertet und behoben werden. Lüftung. Last. Sauberkeit. Sensoren. Isolationszustand.

Das ist keine komplizierte Diagnostik. Es ist die Pflege eines Geräts, das die gesamte Anlage versorgt und im Schadensfall keinen Ersatz hat.

Wenn Sie nicht wissen, in welchem Zustand Ihr Transformator ist und wie er auf die nächste Hitzewelle reagieren wird – dann ist jetzt ein guter Zeitpunkt, es herauszufinden.

Möchten Sie Ihren Transformator vor der Saison prüfen?

Bei Energeks helfen wir Ihnen, Transformatoren an die realen Arbeitsbedingungen anzupassen und zu beurteilen, ob das vorhandene Gerät ausreichende Reserven für die sommerlichen Spitzen hat.

Wenn Sie einen Transformator austauschen, eine Station modernisieren oder prüfen möchten, ob die aktuelle Einheit ausreichend Leistungsreserve hat, sehen Sie sich an:

• unser Angebot für Trocken- und Öltransformatoren

• ab Lager verfügbare Transformatoren in unserem Magazin

• weitere technische Analysen auf dem Energeks-LinkedIn-Profil

In einer gut geplanten Trafostation sollte der Sommer kein Glücksspiel sein.

Es sollte nur eine weitere Betriebssaison sein.

quellen:

Energinet — Ensted–Kiskelund / Enstedværket przy Aabenraa
IEC 60076-7:2018 — Loading guide for mineral-oil-immersed power transformers

Kupfer und Aluminium in Transformatorenwicklungen haben unterschiedliche Eigenschaften, aber über die Qualität des Geräts entscheidet der gesamte Projektierungsansatz. Prüfen Sie 4 Fakten zu Verlusten, Lebensdauer, Abmessungen und Betrieb.

Auf dem Tisch liegen zwei Angebote.

In einem deklariert jemand: Kupfer, also Premium.

Im anderen: Aluminium, also wirtschaftlich.

Beide klingen überzeugend.

Beide versuchen, Ihre Aufmerksamkeit mit einem einzigen Wort zu gewinnen.

Und genau hier beginnt das Problem.

Denn bei Transformatoren sagt ein einzelnes Wort sehr selten die Wahrheit über das gesamte Gerät aus.

Wir schreiben darüber, weil diese Zweifel in Gesprächen mit Investoren, Planern und Ausführenden immer wieder auftauchen. Jedes Mal sehen wir denselben Mechanismus:

Das Wicklungsmaterial wird oft wie eine Ideologie verkauft, obwohl in der Praxis der gesamte Transformator-Projektierungsansatz zählt: seine Verluste, die Kühlung, die Kurzschlussfestigkeit, die Art der Durchführungen und die Verarbeitungsqualität.

Die geltenden Effizienzanforderungen in der EU und den USA schreiben nicht vor, grundsätzlich Kupfer oder Aluminium zu wählen. Sie erzwingen ein technisches Ergebnis. Das ist ein grundlegender Unterschied.

Die Frage "Kupfer oder Aluminium" ist oft falsch gestellt.

Die bessere Frage lautet: Welcher Projektierungsansatz des Transformators bringt mir den realen technischen, betrieblichen und wirtschaftlichen Nutzen für meine Anwendung?

Dieser Text ist für Personen, die kein Schlagwort kaufen möchten.

Nach der Lektüre werden Sie in der Lage sein, die Materialeigenschaften vom Marketing des Herstellers zu unterscheiden, zu verstehen, wann Kupfer wirklich sinnvoll ist, wann Aluminium eine vernünftige Wahl darstellt und welche Fragen Sie stellen müssen, damit auf der anderen Seite des Tisches Stille eintritt und dann der wertvollste Satz fällt: "Ja, genau darum geht es."

Im Folgenden erwartet Sie Konkretes.

Zuerst räumen wir mit den häufigsten Mythen auf.

Dann gehen wir auf die Physik der Materialien ein, den Einfluss auf Wirkungsgrad und Abmessungen, das Verhalten bei Kurzschlüssen, die Fragen der Verbindungen und Wartung sowie darauf, wie man ein Angebot richtig liest.

Am Ende geben wir Ihnen einen praktischen Entscheidungsfilter.

Lesezeit: ~ 8 Minuten

Wovon hängt die Qualität von Transformatorwicklungen wirklich ab?

Nicht so schnell.

Benennen wir zuerst das Spiel.

Im Streit um die Wicklungen läuft das Spiel in der Regel so ab: Kupfer wird als die Wahl der Vernünftigen, Langlebigen und Professionellen dargestellt, Aluminium als die billigere Alternative.

Oder umgekehrt: Aluminium wird als modern, leicht und völlig ausreichend präsentiert, Kupfer als kostspieliges Relikt.

Beide Narrative sind verkaufsfördernd bequem, weil sie die Realität auf ein einziges Symbol vereinfachen.

Die Technik funktioniert so nicht.

Hersteller und Normen bewerten einen Transformator anhand des gesamten Projektierungsergebnisses.

Entscheidend sind Leerlauf- und Lastverluste, Temperaturanstieg, Isolierung, Impedanz, mechanische Festigkeit, Wärmeabfuhr, das Verhalten bei Überlasten sowie die Qualität der Verbindungen.

Die europäischen Ökodesign-Vorschriften für Transformatoren konzentrieren sich auf Mindestanforderungen an die Effizienz.

Ähnlich verschärft das US-amerikanische Department of Energy (DOE) die Anforderungen an die Energieeffizienz von Transformatoren, schreibt aber kein einziges "richtiges" Wicklungsmaterial vor.

Das ist ein wichtiger Punkt. Denn wenn ein Verkäufer mit dem Material beginnt, statt mit den Parametern für Verluste, Temperatur, Isolationsklasse und Betriebsbedingungen, dann versucht er sehr wahrscheinlich, das Gespräch zu beenden, bevor Sie die unbequemen Fragen stellen. Im Verhandlungsgeschäft ist das ein klassischer Abkürzungsversuch. Bei Transformatoren ebenfalls.

Wahrheit Nummer eins: Kupfer leitet besser, aber das ist nicht alles

Es hat keinen Sinn, so zu tun, als gäbe es keine Unterschiede.

Kupfer hat eine sehr hohe Leitfähigkeit und bildet den Bezugspunkt für die IACS-Skala (Internationaler Standard für Leitfähigkeit).

Für geglühtes Kupfer beträgt der Standard 100 % IACS.

Gleichzeitig ist seine Dichte mit etwa 8,89 g/cm³ hoch.

Aluminium leitet volumenbezogen schlechter, hat aber eine viel geringere Dichte.

Die Aluminum Association weist auch auf etwas hin, das das Kupfermarketing nicht gerne wiederholt: Aluminium bietet etwa die doppelte Leitfähigkeit pro Masseneinheit als Kupfer.

Deshalb ist es seit Jahrzehnten das bevorzugte Material in vielen Übertragungs- und Verteilungsanwendungen.

Und genau hier endet die einfache Erzählung, und die eigentliche Projektierung beginnt.

Wenn Aluminium einen höheren spezifischen Widerstand hat, gleicht der Projektierer dies durch einen größeren Leiterquerschnitt aus.

Mit anderen Worten: Man vergleicht nicht ein nacktes Stück Metall mit einem anderen nackten Stück Metall, sondern zwei vollständige Wicklungsprojekte.

Daher ist der Satz "Kupfer hat geringere Verluste" viel zu schwach, um etwas Sinnvolles zu entscheiden.

Er kann bei gleichem Querschnitt geringere Verluste haben, aber ein Transformator ist kein Wettbewerb um den gleichen Querschnitt.

Er ist ein Wettbewerb um das Ergebnis der gesamten Konstruktion.

Eaton betont ausdrücklich, dass die weit verbreitete Annahme, ein Transformator mit Kupferwicklungen sei per Definition effizienter, zuverlässiger oder kurzfester, eine Vereinfachung und falsche Annahme ist.

Das ist ein bisschen wie der Vergleich zweier Autos nur nach dem Material der Kolben, ohne nach Motor, Kühlung, Getriebe und Aerodynamik zu fragen.

Klingt effektvoll. Sagt wenig aus.

Wahrheit Nummer zwei: Der Wirkungsgrad steckt nicht im Namen des Metalls, sondern im Projektierungsansatz

In den letzten Jahren sind die Effizienzanforderungen strenger geworden.

In der EU gilt die Verordnung 2019/1783, die die früheren Ökodesign-Anforderungen für Transformatoren geändert hat. Die Europäische Kommission weist ausdrücklich darauf hin, dass diese Vorschriften den Markt zu Modellen mit höherer Effizienz und niedrigeren Lebenszykluskosten getrieben haben.

In den USA hat das DOE 2024 neue Standards für Verteilungstransformatoren verabschiedet, mit einer verbindlichen Frist für die Anforderungen ab dem 23. April 2029.

Was bedeutet das praktisch?

Dass der Markt gegenüber Transformatoren, die sich nur auf ein Schlagwort stützen, immer intoleranter wird. Der Hersteller muss die Parameter liefern.

Wenn ein Projekt mit Aluminium die Anforderungen an Verluste und Temperatur erfüllt, dann erfüllt es sie wirklich – nicht nur zum Schein. Wenn ein Projekt mit Kupfer diese Anforderungen nicht erreicht oder dies zu einem ungerechtfertigten Preisaufschlag tut, rettet das bloße Vorhandensein von Kupfer das Angebot nicht.

Und hier kommen wir zu dem Punkt, an dem die Marketing-Erzählung oft zerbricht.

Kupfer ist keine automatische Garantie für einen besseren Gesamtwirkungsgrad des Transformators.

Aluminium ist keine automatische Garantie für einen schlechteren Wirkungsgrad.

Der Wirkungsgrad ist das Ergebnis des elektromagnetischen und thermischen Projekts, der Wahl des Kerns, der Wicklungsgeometrie, der Kühlungsart und der Verlustkontrolle.

Wenn jemand versucht, das Gespräch mit einem Wort zu beenden, lohnt es sich, ruhig zu antworten:

"Verstehe ich Sie richtig, dass Sie sagen wollen, das Material an sich sei wichtiger als die deklarierten Lastverluste, Leerlaufverluste und der Temperaturanstieg?"

Sehr oft wird das Gespräch nach einer solchen Frage plötzlich sachlicher.

Wahrheit Nummer drei: Kupfer gewinnt häufiger dort, wo es auf Kompaktheit und mechanische Reserven ankommt

Um nicht ins andere Extrem zu verfallen, muss man fairerweise sagen: Kupfer hat reale Vorteile.

Dank seiner höheren Volumenleitfähigkeit ermöglicht es den erforderlichen Widerstand mit einem geringeren Querschnitt als Aluminium zu erreichen. In vielen Konstruktionen führt das zu kompakteren Wicklungen und einer einfacheren Unterbringung des Projekts auf begrenztem Raum.

Kupfer hat auch eine hohe mechanische Festigkeit und gute Wärmeleitfähigkeit, was in der Praxis ein Vorteil bei Konstruktionen ist, bei denen es auf Kompaktheit, hohe Leistungsdichte, hohe mechanische Steifigkeit oder spezifische Kurzschlussbedingungen ankommt.

Branchenquellen betonen diese Eigenschaften. Sogar ein Bericht über Schienenanlagen weist darauf hin, dass die offensichtlichen Vorteile von Aluminium die geringeren Anschaffungskosten und das geringere Gewicht sind, während Kupfer kompaktere Lösungen und eine höhere mechanische Widerstandsfähigkeit bietet.

Das bedeutet nicht, dass jedes Kupfer gegen jedes Aluminium gewinnt.

Es bedeutet nur, dass Kupfer dem Konstrukteur unter bestimmten Rahmenbedingungen mehr Komfort bietet. Wenn der Transformator in ein kompaktes Gehäuse passen, unter schwierigeren thermischen Bedingungen arbeiten oder der Investor die Minimierung der Abmessungen priorisieren muss, wird Kupfer oft ein starker Kandidat.

Hier ist die Wahrheit unbequem für beide Seiten des Marketing-Streits.

Der Kupfer-Befürworter kann nicht sagen: "Immer besser."

Der Aluminium-Befürworter kann nicht sagen: "Es gibt nie einen Unterschied."

Es gibt manchmal einen Unterschied. Nur muss man ihn richtig verorten können.

Wahrheit Nummer vier: Aluminium ist kein armer Verwandter, sondern ein Material, das einen ehrlichen Projektierungsansatz erfordert

Der schädlichste Mythos lautet: "Aluminium ist nur eine Kostensenkungsmaßnahme."

Dem ist nicht so.

Aluminium ist ein vollwertiges Ingenieurmaterial, das in der Energietechnik weit verbreitet ist.

Wenn Aluminium den richtigen Querschnitt erhält, gut gelöste Verbindungen, eine geeignete Wicklungsgeometrie und ein sinnvoller Produktionsprozess dahintersteht, kann daraus ein Transformator mit sehr guten Betriebseigenschaften entstehen.

Und an dieser Stelle lohnt es sich, einen Moment innezuhalten.

Das Problem ist nicht Aluminium an sich.

Das Problem ist ein schlechter Projektierungsansatz, der auf Aluminium basiert – oder die Art und Weise, wie ein solcher Projektierungsansatz später verkauft wird. Denn wenn jemand Aluminium zum Aluminium-Preis kaufen, aber gleichzeitig die Kompaktheit von Kupfer, seine konstruktiven Reserven und den psychologischen Komfort des Wortes "Premium" erwarten will, dann spricht er nicht mehr mit der Physik, sondern mit seiner eigenen Vorstellung.

Und die Physik bleibt gelassen. Sie interessiert sich nicht für Etiketten. Sie interessiert sich für Querschnitte, Verluste, Betriebstemperatur, Impedanz, die Art der Durchführungen und die Prüfergebnisse.

Genau dort endet das Marketing und beginnt die Wahrheit über die Qualität des Transformators.

Wann ist Aluminium in einem Transformator sinnvoll?

Hier wird das Gespräch wirklich praktisch.

Denn selbst das beste Material kann man mit einer schlechten Verbindung verderben.

Aluminium hat seit Jahren den Ruf eines "kapriziösen Materials an Anschlussklemmen". Ein Teil dieses Rufs rührt aus der Geschichte alter, schlecht ausgeführter Anwendungen her, ein Teil aber auch aus der realen Notwendigkeit eines korrekten Umgangs mit Verbindungen und Anschlüssen.

Die ANSI C119 Normen umfassen Tests für Aluminium-Aluminium-, Aluminium-Kupfer- und Kupfer-Kupfer-Verbindungen. NEMA erinnert auch daran, dass bei Leitern aus verschiedenen Metallen geeignete, zertifizierte Verbinder und die richtigen Montageverfahren verwendet werden müssen, und dass die Qualität der Terminierung den Anforderungen des Armaturen- und Geräteherstellers entsprechen sollte.

Mit anderen Worten: Das Problem ist nicht "Aluminium ist schlecht".

Das Problem ist: "Ist das gesamte Verbindungssystem so projektiert und ausgeführt, wie es sein muss?"

Das ist genau der Punkt, an dem der Käufer aufhören sollte, nach einem schnellen "Ja" zu jagen, und anfangen sollte, nach einem echten "Nein" zu suchen.

Anstatt zu fragen "Haben Sie Kupfer?", fragen Sie besser: "Wie haben Sie die Materialübergänge gelöst, welche Verbinder verwenden Sie, wie sehen die Verfahren für die Anzugsdrehmomente aus, wie erfolgt die Validierung der Verbindungen und welche Betriebserfahrungen haben Sie?" Dann wird die andere Seite entweder in die Technik einsteigen – oder beim Schlagwort bleiben.

Dann wissen Sie, mit wem Sie sprechen.

Die Infografik ordnet die wichtigsten Fragen, die bei der Entscheidung "Kupfer oder Aluminium in Transformatorwicklungen" auftauchen. Sie zeigt die Unterschiede in Leitfähigkeit, Querschnitt, Masse, Verlusten und Projektierungsanforderungen, sodass leichter verständlich wird, wovon Wirkungsgrad, Lebensdauer und die Wahl des Transformators für eine bestimmte Anwendung wirklich abhängen. Dies ist eine synthetische Zusammenstellung für Personen, die eine praktische Antwort auf Fragen zu Kupfer- und Aluminiumwicklungen, Leerlauf- und Lastverlusten, Betriebssicherheit und den Gesamtlebenszykluskosten suchen.

Kupfer oder Aluminium im Transformator – was ist besser?

Die Wahrheit liegt nicht auf einer Seite der Barrikade.

Kupfer hat tatsächlich eine höhere Volumenleitfähigkeit, ermöglicht in der Regel kompaktere Konstruktionen und bietet oft mehr Komfort, wenn es auf Abmessungen, mechanische Reserven oder anspruchsvolle Betriebsbedingungen ankommt.

Aluminium wiederum ist seit Jahren ein vollwertiges Material, das in der Energietechnik verwendet wird. Mit einer richtig projektierten Wicklung, geeigneten Verbindungen und einer gut berechneten Gesamtanordnung bedeutet es weder geringeren Wirkungsgrad noch geringere Zuverlässigkeit.

Das Marketing beginnt in dem Moment, in dem aus diesem technischen Unterschied jemand einen Glaubenskrieg machen will. In einer Version hören wir: "Nur Kupfer ist professionell." In der anderen: "Aluminium ist immer genauso gut, und es lohnt sich nicht, mehr zu bezahlen." Beide Narrative sind bequem.

Beide sehen gut im Katalog aus. Und beide vereinfachen das Thema auf ein Niveau, das für den Investor nicht mehr nützlich ist.

Eine reife Entscheidung sieht anders aus.

Wenn kompakte Abmessungen, eine bestimmte mechanische Reserve, eine spezifische Wicklungsarchitektur oder begrenzter Montageraum entscheidend sind, kann Kupfer die treffendere Wahl sein.

Wenn der gut kalkulierte Gesamtpreis, ein vernünftiges Gewicht, angemessene Effizienz und eine bewährte Konstruktion mit korrekt gelösten Verbindungen Priorität haben, kann Aluminium eine völlig rationale Wahl sein. Das Problem besteht also nicht darin, welches Material besser klingt.

Das Problem besteht darin, ob jemand den Transformator anhand von Parametern und Projektierungsansatz bewertet oder nur anhand des Etiketts.

Was ist in einem Transformator wichtiger als das bloße Kupfer oder Aluminium?

Die besten Fragen klingen meist nicht spektakulär.

Sie klingen ruhig und präzise.

Daher ist es besser, anstatt das Gespräch mit dem reinen Wicklungsmaterial zu beginnen, nach den deklarierten Leerlauf- und Lastverlusten, der Isolationsklasse, dem Temperaturanstieg, der Kurzschlussimpedanz, den Abmessungen, dem Gewicht, der Art der Durchführungen, dem Typ der Anschlüsse und den Garantiebedingungen zu fragen.

Es lohnt sich auch nachzufragen, welche Normen und Tests die jeweilige Lösung bestätigen und was Kupfer oder Aluminium in dieser spezifischen Einheit konkret bringt – nicht in der allgemeinen Handelspräsentation.

Genau hier zeigt sich sehr schnell der Unterschied zwischen Technik und Erzählung. Wenn auf der anderen Seite Zahlen, Zusammenhänge, Dokumentation und konkrete Antworten auftauchen, steht das Gespräch auf einem soliden Fundament. Wenn stattdessen hauptsächlich Prestige, Emotion und gedankliche Abkürzungen auftauchen, betreten Sie höchstwahrscheinlich nicht die Welt der Parameter, sondern die des Marketings.

Und vielleicht verbirgt sich genau an dieser Stelle die ehrlichste Antwort auf die ganze Frage nach Kupfer und Aluminium. Die Wahrheit steckt nicht im Metall selbst. Sie steckt im Projektierungsansatz, in der Dokumentation, in der Verarbeitungsqualität und in der Ehrlichkeit des Gesprächs. Kupfer und Aluminium sind keine Helden einer moralischen Geschichte. Sie sind Werkzeuge. Beide Materialien können sehr gut funktionieren. Beide können auch schlecht eingesetzt werden.

Der teuerste Fehler tritt dann auf, wenn jemand aufhört zu denken und die Erzählung anstelle der Parameter kauft.

Was Sie von uns erwarten können

Bei Transformatoren, wie im Leben, wird das meiste Chaos meist durch allzu einfache Antworten verursacht.

Bei Energeks betrachten wir das Thema Wicklungen breiter als nur durch die Brille der Schlagworte "Kupfer" oder "Aluminium". Viel wichtiger ist für uns, ob der gesamte Transformator verantwortungsvoll, stimmig und mit Blick auf einen stabilen Betrieb über viele Jahre hinweg projektiert wurde.

Deshalb zählt für uns bei den Öltransformatoren MarkoEco2 das Gesamtpaket: hermetische Bauweise, Öl nach IEC 60296, Konformität mit EN 50588-1 und EN 60076-1, Monitoring-Möglichkeiten sowie Lösungen, die eine lange Lebensdauer und geringe Verluste unterstützen.

Genau aus solchen Entscheidungen entsteht ein Gerät, das ruhig, stabil und ohne Überraschungen arbeiten soll.

Ähnlich betrachten wir die Trockentransformatoren TeoEco2. Hier entscheidet eine disziplinierte Ingenieursarbeit über die Qualität: Konformität mit EcoDesign Tier 2, Begrenzung von Leerlauf- und Lastverlusten, Brandschutzklasse F1 sowie Bereitschaft für reale Betriebsbedingungen und die Zusammenarbeit mit Schutzeinrichtungen. Das ist Gerät, das nicht nur im Angebot gut aussehen, sondern sich vor allem dort gut machen soll, wo Verlässlichkeit zählt.

Beide Transformator-Typen bieten wir in Varianten mit Aluminium- und Kupferwicklungen an.

Manchmal ist die beste Antwort Kupfer, manchmal Aluminium, und manchmal eben ein gut projektiertes Gesamtpaket. Und das ist eigentlich eine recht gute Nachricht.

In der Energietechnik kostet nicht das Material selbst am meisten.

Am meisten kostet die Vereinfachung.

Daher lohnt es sich, mit einem Angebot ebenso zu verhandeln, wie man gute Kooperationsbedingungen aushandelt.

Mit der Einstellung auf einen realen gegenseitigen Nutzen.

Sie bekommen einen Transformator, der über Jahre seinen Job macht.

Der Hersteller gewinnt einen Kunden, der versteht, wofür er bezahlt. Und erst dann macht das Gespräch wirklich Sinn.

QUELLEN:

1. European Commission, Power Transformers, Ecodesign Requirements

2. U.S. Department of Energy, Distribution Transformers, 2024 final rule and compliance timeline

3. Eaton, Copper vs. Aluminum Conductor Information for Distribution Transformers

Ein Transformator kann über Jahre hinweg so tun, als sei alles unter Kontrolle.

Und dann, in sehr kurzer Zeit, erinnert er uns daran, dass die Naturwissenschaften auch ein strenges Gedächtnis haben 🫣

Ein Mittelspannungstransformator ist ein Meister der Geduld.

Er kann mehr ertragen, als aus den Tabellen hervorgeht. Länger arbeiten, als jemand geplant hat.

Er übersteht Entscheidungen, die knapp kalkuliert waren, aber gelingen sollten.

Und genau deshalb kann er tückisch sein.

Er geht nicht kaputt, wenn es wirklich schlimm steht.

Er geht kaputt, wenn es über einen langen Zeitraum fast gut war.

Als die Leistungsreserve langsam schwand und niemand den Moment bemerkte, in dem die Physik begann, Zinsen zu verlangen.

Dieser Text handelt nicht von Ausfällen.

Er handelt davon, wie Sie die Kontrolle behalten, bevor die letzten 20 % Reserve schneller verschwinden, als Sie denken.

Wir sehen das immer häufiger.

Die Netze arbeiten intensiver.

Die Lastprofile werden schärfer.

Erneuerbare Energien, Stromspeicher, Ladegeräte, Umrichter bringen eine Dynamik ins System, die ältere Planungsannahmen einfach nicht vorgesehen haben.

Der treue Trafo schlägt sich wacker und funktioniert weiter.

Nur arbeitet er in einer anderen Welt als der, für die er ausgelegt wurde.

Und das ist kein unlösbares Problem, sondern ein Phänomen, das es zu verstehen gilt.

Dieser Artikel ist für diejenigen, die lieber früher Bescheid wissen, als später austauschen müssen.

Für Menschen, die den Transformator nicht als graue Kiste betrachten, sondern als Element einer Energiestrategie.

Wenn Sie weiterlesen, werden Sie erkennen, wann eine Überlastung aufhört, flexibel zu sein, warum kurze Episoden lange Folgen haben und wie Sie Entscheidungen treffen, die die Lebensdauer Ihres Transformators tatsächlich verlängern, anstatt sie heldenhaft zu verkürzen.

Wir werden uns ansehen, warum die Alterung eines Transformators nichtlinear beschleunigt wird.

Wir erklären, was der Betrieb außerhalb der Nennparameter wirklich kostet.

Wir räumen mit dem Mythos der kurzzeitigen Überlastung auf und zeigen, warum viele Ausfälle die logische Folge früherer Entscheidungen sind – und keine Boshaftigkeit des Geräts.

Es wird spannend, also bleiben Sie bis zum Ende, wo Sie auch einen Bonus erwartet.🥰

lesezeit: etwa 9 Minuten

Wann hört Überlastung auf, flexibel zu sein?

Jeder Mittelspannungstransformator hat eine gewisse Toleranz.

Der Konstrukteur ist nicht naiv.

Er weiß, dass das Leben nicht aus Katalogtabellen besteht.

Er weiß, dass die Last kurzfristig ansteigt, dass der Sommer wärmer wird als der Durchschnitt der Norm, dass jemand einen weiteren Lader oder Umrichter hinzufügt.

Und lange Zeit funktioniert tatsächlich alles.

Das Problem beginnt, wenn die Überlastung aufhört, flexibel zu sein, und beginnt, strukturell zu sein. Der Unterschied ist subtil.

Eine flexible Überlastung ist eine Episode.

Einige Minuten höherer Strom, nach denen der Transformator wieder auf seine Gleichgewichtstemperatur zurückkehrt. Eine strukturelle Überlastung ist eine Situation, in der sich der Arbeitspunkt dauerhaft näher an die thermische Grenze verschiebt.

Der entscheidende Indikator ist nicht die Leistung in Prozent des Nennwerts, sondern die Temperatur des heißen Punktes (Hot Spot) der Wicklung.

Die Norm IEC 60076 und die IEEE-Richtlinien zeigen deutlich, dass die Alterungsrate der Zelluloseisolierung exponentiell mit der Temperatur steigt.

Ein Anstieg um 6 bis 8 °C kann die Alterungsrate verdoppeln.

Das ist keine lineare Beziehung. Es ist eine chemische Reaktion, die durch Temperatur beschleunigt wird.

In der Praxis erkennt man den Grenzmoment an mehreren Signalen: einer verkürzten Abkühlzeit nach einer Lastspitze, häufigem Zuschalten der Ventilatoren, einem Anstieg der Leerlauf- und Lastverluste, die indirekt durch Analyse der Wirk- und Blindleistung gemessen werden.

Hinzu kommt die Analyse der im Öl gelösten Gase, die zeigt, ob die Isolierung zu reagieren beginnt.

Ein Transformator schreit nicht. Er flüstert in den Daten.

Wenn wir nicht auf die Lastprofile im Stunden- und Saisonverlauf achten, übersehen wir leicht den Moment, in dem 80 % der Nennleistung nicht mehr sicher sind, weil sich der Arbeitskontext geändert hat.

Und der Kontext ändert sich heute schneller denn je.

Warum kurze Episoden lange Folgen haben

Viele Investoren denken so:

Das waren nur 30 Minuten.

Es ist nichts passiert.

Aus operativer Sicht haben sie recht.

Aus Sicht der Isolationschemie nicht unbedingt.

Die Papierisolierung in einem Transformator altert durch Depolymerisation der Zellulose.

Jeder Temperaturanstieg beschleunigt diesen Prozess. Eine kurze Episode hoher Last erhöht die Hot-Spot-Temperatur. Die Molekülketten der Zellulose verkürzen sich.

Diesen Prozess können wir nicht rückgängig machen.

Wenn es wenige solcher Episoden im Jahr gibt, mag die Auswirkung vernachlässigbar sein.

Wenn sie sich jedoch täglich zu Spitzenlastzeiten wiederholen, beginnt ein dauerhafter Verlust der dielektrischen Festigkeit. Der Transformator funktioniert weiter, aber seine Sicherheitsmarge schrumpft.

Es ist ein bisschen wie mit dem metabolischen Kredit im Körper. Eine schlaflose Nacht macht keine Revolution. Hunderte solcher Nächte verändern biologische Parameter.

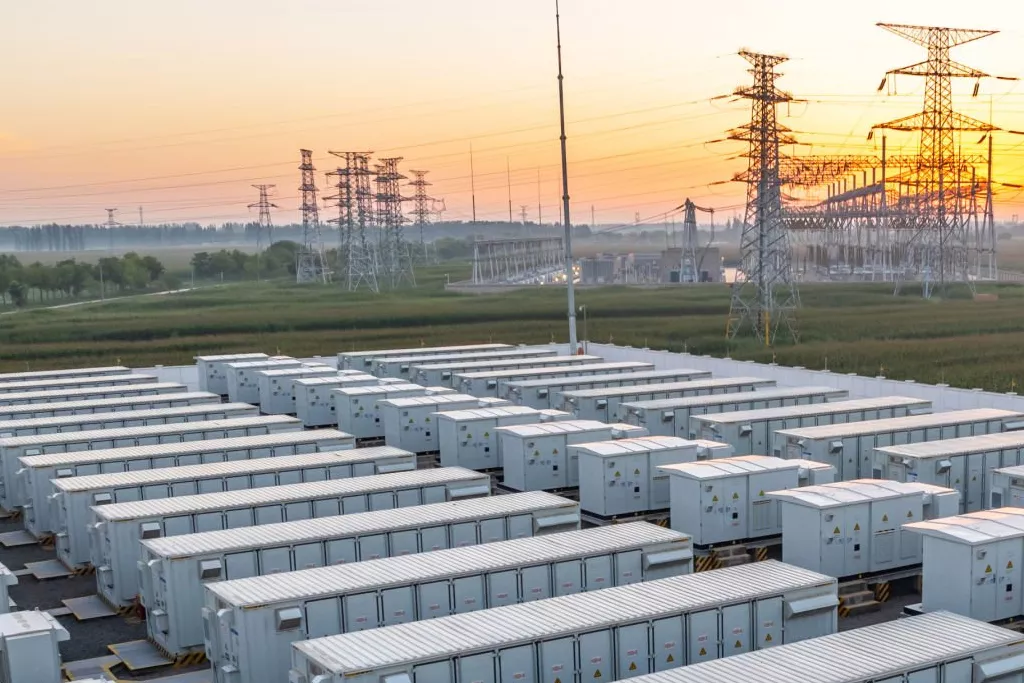

In Systemen mit hohem Anteil erneuerbarer Energien gehen Episoden hoher Last oft mit Oberschwingungen höherer Ordnung einher, die von Umrichtern erzeugt werden.

Oberschwingungen verursachen zusätzliche Verluste im Kern und in den Wicklungen.

Verluste bedeuten Wärme. Wärme bedeutet beschleunigte Alterung.

Eine kurze Episode kann einige Prozent des jährlichen Isolationslebensverbrauchs bedeuten.

Niemand wird das im Moment des Ereignisses sehen. Wir werden es einige Jahre später in Form eines Ausfalls sehen, der scheinbar plötzlich auftritt.

Die Physik vergisst nicht. Sie kumuliert.

Und irgendwann stellt sich eine sehr konkrete Frage: Da der Transformator noch arbeitet, ist es besser, ihn zu modernisieren, zu regenerieren oder doch einen Austausch zu planen?

Das ist keine Null-Eins-Entscheidung.

Eine Rolle spielen die Ergebnisse der Ölanalyse, der Polymerisationsgrad der Isolierung, die Energieeffizienz, die Konformität mit den Ecodesign-Tier-2-Anforderungen und die tatsächlichen Kosten der Verluste.

Manchmal macht eine Aufarbeitung Sinn und ermöglicht es, einige Jahre stabilen Betriebs zurückzugewinnen.

Manchmal weisen Wirtschaftlichkeit und Sicherheit klar darauf hin, dass es besser ist, die Einheit auszutauschen, bevor ein Ausfall dies für uns erledigt.

Wenn Sie vor einem solchen Dilemma stehen, behandeln wir dieses Thema ausführlicher im Artikel:

Lohnt es sich, in einen neuen Transformator zu investieren, wenn der alte noch funktioniert?

Das ist eine gute Ergänzung zu diesem Gespräch, besonders wenn die Entscheidung die nächsten 20 Jahre des Anlagenbetriebs betrifft und nicht nur die kommende Saison.

Wie trifft man Entscheidungen, die die Lebensdauer des Transformators tatsächlich verlängern?

Die wichtigste Entscheidung ist die Abkehr vom Katalogdenken.

Die Nennleistung ist kein Absolut.

Sie ist ein Bezugspunkt für bestimmte Bedingungen.

Wenn der Transformator in einer Umgebung mit höherer Umgebungstemperatur, wechselnden Lastprofilen und erhöhtem Oberschwingungsgehalt arbeitet, muss dies im Lebensdauermodell berücksichtigt werden.

In der Praxis bedeutet das Temperaturüberwachung, Analyse der Energiequalität und regelmäßige Öldiagnostik.

Entscheidung Nummer zwei ist die Planung von Reserven mit Blick auf die Zukunft, nicht nur auf die aktuellen Bauabnahmen.

Wenn wir wissen, dass in drei Jahren Stromspeicher und leistungsstarke DC-Ladegeräte hinzukommen, ist es ratsam, einen Transformator mit einer höheren thermischen Klasse oder größerer Leistung vorzusehen.

Entscheidung Nummer drei ist das Spitzenlastmanagement.

EMS-Systeme (Energiemanagementsysteme) und die Steuerung von Stromspeichern können das Lastprofil tatsächlich glätten.

Manchmal ist eine Investition in intelligente Steuerung günstiger als ein vorzeitiger Austausch des Transformators.

Die Lebensdauer eines Transformators zu verlängern, ist kein Heldentum.

Es ist ein konsequentes Datenmanagement.

Ein Mittelspannungstransformator kann 30 oder sogar 40 Jahre arbeiten.

Vorausgesetzt, wir behandeln ihn nicht wie eine unbegrenzte Ressource.

Warum beschleunigt sich die Alterung nichtlinear?

Hier kommen wir zum Kern.

Die Alterung der Papier-Öl-Isolierung wird durch das Gesetz von Arrhenius beschrieben.

Vereinfacht gesagt besagt es, dass die Geschwindigkeit einer chemischen Reaktion exponentiell mit der Temperatur steigt.

Wenn ein Transformator bei 98 °C eine Einheit Lebensdauer pro Jahr verbraucht, kann er bei 110 °C zwei oder drei Einheiten verbrauchen. Bei 120 °C ist die Beschleunigung noch dramatischer.

Die letzten 20 % der Leistungsreserve bedeuten oft Arbeiten in einem Temperaturbereich, in dem die Alterungsbeschleunigung im Vergleich zum Nennbereich drastisch ist.

Deshalb sprechen wir von Nichtlinearität.

In den ersten 60 % der Last sind die Veränderungen moderat.

In der Nähe der Grenze werden sie abrupt.

Genau deshalb kann ein Transformator jahrelang problemlos arbeiten und dann in kurzer Zeit in eine Phase schneller Degradation eintreten.

Das ist keine Laune des Geräts. Es ist eine Konsequenz der Materialphysik.

Und genau in diesem Moment stellt sich das reale Dilemma.

Soll man noch in eine Aufarbeitung investieren – Trocknung, Ölwechsel – oder ist dies bereits das Stadium, in dem die Isolationsparameter unmissverständlich sagen, dass sich die Konstruktion dem Ende ihrer technischen Lebensdauer nähert?

Wenn es um Einheiten mit 30, 40 Jahren Betrieb geht, lohnt ein breiterer Blick auf die technischen und wirtschaftlichen Aspekte einer solchen Entscheidung.

Wir behandeln sie ausführlich im Artikel:

Aufarbeiten oder ersetzen? Die letzte Chance für Ihren Transformator!

Das ist die natürliche Ergänzung zu diesem Teil des Gesprächs, besonders wenn Sie verstehen wollen, wo die wirtschaftliche Regeneration endet und die verantwortungsvolle Austauschplanung beginnt.

Was kostet der Betrieb außerhalb der Nennparameter wirklich?

Die Kosten beschränken sich nicht auf die Stromrechnung.

Erstens verkürzen wir die technische Lebensdauer des Geräts.

Wenn die projektierte Lebensdauer 30 Jahre beträgt und wir tatsächlich 22 erreichen, haben die fehlenden 8 Jahre einen Kapitalwert.

Im Maßstab eines PV-Parks oder Industriebetriebs sind das Millionenbeträge, die zeitlich verschoben werden.

Zweitens steigt das Risiko ungeplanter Stillstände.

Und die Kosten eines Stillstands übersteigen oft die Kosten des Transformators selbst.

Drittens verschlechtern sich die Parameter der Energiequalität.

Höhere Temperaturen bedeuten höhere Verluste, höhere Verluste bedeuten geringeren Wirkungsgrad.

Unterschiede von ein oder zwei Prozent in großen Anlagen summieren sich jährlich zu beträchtlichen Beträgen.

Der Betrieb außerhalb der Nennparameter muss kein Fehler sein.

Er kann eine bewusste Entscheidung sein. Mit einer Bedingung: Wir müssen seinen Preis kennen.

Der Mythos der kurzzeitigen Überlastung

Wir hören das oft: "Der Transformator ist überdimensioniert, kurzzeitige 110 % schaden ihm nicht."

Ob es schadet oder nicht, hängt vom Kontext ab.

Wenn eine kurzzeitige Überlastung bei niedriger Umgebungstemperatur auftritt und der Transformator Kühlungsreserven hat, kann die Auswirkung minimal sein. Wenn es jedoch 110 % an einem heißen Tag sind, bei bereits erhöhtem Oberschwingungsgehalt, sind die Folgen völlig andere.

Der Mythos besteht darin, dass wir auf den Leistungsprozentsatz schauen, nicht auf die thermischen und elektrischen Bedingungen. Der Transformator fühlt keine Prozente. Er fühlt Temperatur und elektrisches Feld.

Kurzfristigkeit ist keine zeitliche Kategorie. Sie ist eine energetische Kategorie.

Warum Ausfälle die logische Folge früherer Entscheidungen sind

Ein Ausfall ist selten ein einzelnes Ereignis.

Er ist das Ergebnis einer Abfolge von Entscheidungen.

Leistungsauslegung auf Kante. Fehlende Aktualisierung der Lastanalyse nach Anlagenerweiterung.

Verzicht auf Monitoring, weil jahrelang nichts passiert ist.

Jede dieser Entscheidungen ist im Moment ihres Treffens rational.

Das Problem tritt auf, wenn sich das System ändert, die Annahmen aber alt bleiben.

Der Transformator kennt kein Budget. Er kennt nur die Gesetze der Physik.

Deshalb sagen wir: Viele Ausfälle sind die logische Folge früherer Entscheidungen.

Das ist eine gute Nachricht. Da sie logisch sind, kann man ihnen vorbeugen.

Der Transformator als Element der Strategie, nicht als Kostenpunkt

In vielen Projekten taucht der Mittelspannungstransformator im Budget als Beschaffungsposten auf.

Leistung, Spannung, Liefertermin, Preis.

Bestellt, aufgestellt, angeschlossen.

Er soll funktionieren.

Aber sobald wir beginnen, ihn als strategisches Asset zu betrachten, ändert sich der Ton des Gesprächs.

Ein Transformator ist nicht nur ein Gerät zur Spannungsumwandlung.

Er ist der energetische Knotenpunkt der gesamten Anlage.

Durch ihn fließt jede Entscheidung über Leistungsausbau, jeder neue DC-Lader, jeder zusätzliche Umrichter, jeder Stromspeicher.

Wenn er minimal ausgelegt ist, wird die gesamte Energiestrategie des Unternehmens durch eine einzige graue Kiste in der Station begrenzt.

Lebenszyklusplanung bedeutet mehr, als 30 Jahre in die Dokumentation zu schreiben.

Sie bedeutet zu analysieren, wie sich das Lastprofil verändern wird, welche Leistungswachstumsszenarien es gibt, wie sich die Struktur der Verbraucher ändern wird. Heute hat ein Produktionsbetrieb einen bestimmten Verbrauch.

In 3 Jahren könnte er eine Linie haben, die 40 % mehr Energie benötigt.

Wenn der Transformator keinen Spielraum für eine solche Änderung hat, beginnt die Investition in Wachstum mit dem Austausch der Infrastruktur.

Eine TCO-Analyse (Gesamtbetriebskosten) fördert oft überraschende Erkenntnisse zutage.

Ein günstigerer Transformator mit höheren Verlusten verursacht über 20 Jahre höhere Energiekosten als der Unterschied im Kaufpreis. Eine Einheit, die nicht optimal auf Oberschwingungen ausgelegt ist, kann mit verminderter Effizienz arbeiten und schneller altern. In der langfristigen Bilanz erweist sich die anfängliche Ersparnis oft als Illusion.

Wenn ein Stromspeicher ins Spiel kommt, hört der Transformator auf, ein passives Element zu sein.

Er wird Teil des Leistungssteuerungssystems.

Man kann Spitzen glätten, Überlastungen begrenzen, Blindleistung bewusst managen.

Das sind konkrete Kilowatt weniger in kritischen Stunden und konkrete Grad Celsius weniger in der Wicklung.

In dieser Perspektive hören die letzten 20 % Leistung auf, eine kostenlose Reserve zu sein.

Sie sind eine Zone, die wir als Bereich hoher Verantwortung behandeln.

Wir betreten sie nur, wenn wir wissen, warum, wie lange und mit welchen Konsequenzen.

Nicht, weil "es sich irgendwie noch ausgeht".

Das ist kein konservativer Ansatz. Das ist ein reifer Ansatz.

BONUS: Antworten auf die häufigsten Fragen zu diesem Thema

Muss ein Transformator immer unter 80 % Last arbeiten?

Nein. Entscheidend sind Temperatur, Lastprofil und Kühlungsbedingungen.

In vielen Fällen sind 90 % sicher, wenn es gut berechnet und überwacht wird.

Verlängert ein Ölwechsel die Lebensdauer des Transformators?

Er kann helfen, wenn das Öl degradiert ist, kehrt aber die Papieralterung nicht um.

Deshalb muss die Diagnostik umfassend sein.

Lohnt sich die Installation von Online-Sensoren bei älteren Einheiten?

In vielen Fällen ja.

Die Kosten für Monitoring sind gering im Vergleich zum Wert der Informationen über Temperatur und Gase im Öl.

Lohnt sich eine Überdimensionierung immer?

Nicht immer.

Manchmal ist intelligentes Lastmanagement oder die Unterstützung durch einen Stromspeicher die bessere Lösung.

Zusammenfassung und Einladung

Die Alterung eines Transformators ist nicht linear.

Die letzten 20 % Leistung locken oft, weil sie wie eine sichere Reserve aussehen.

In der Praxis steigen dort die technischen Kosten am schnellsten.

Zum Glück sind wir nicht hilflos. Daten aus Monitoring, Temperatur- und Energiequalitätsanalyse, vernünftige Leistungsplanung und die Aktualisierung der Planungsannahmen ermöglichen es, die Situation unter Kontrolle zu halten. Ohne Dramen. Ohne Feuerlöschen in letzter Minute.

Ein Mittelspannungstransformator kann einfach ein weiteres Gerät in der Station sein. Er kann aber auch ein bewusst gemanagtes Asset sein, das über Jahrzehnte stabil arbeitet. Der Unterschied liegt in den früher getroffenen Entscheidungen, nicht im Ausfall selbst.

Als Energeks unterstützen wir Investoren, Planer und Betreiber bei der Auswahl und Modernisierung von Mittelspannungseinheiten auf der Grundlage realer Arbeitsprofile.

Unser Angebot umfasst Öltransformatoren sowie harzisolierte Transformatoren, alle im Ecodesign Tier 2-Standard, ausgelegt auf hohe Effizienz und einen langen Lebenszyklus. Wir liefern auch komplette Transformatorstationen und in Stromspeicher integrierte Lösungen.

Wenn das Thema Ihre Anlage betrifft, lohnt es sich, früher als später zu sprechen.

Auf LinkedIn teilen wir Wissen aus Projekten und Umsetzungen und zeigen, wie man an den Transformator nicht emotional, sondern strategisch herangeht.

Referenzen:

• IEEE Std C57.91 Guide for Loading Mineral Oil Immersed Transformers – Das klassische Dokument, das den Zusammenhang zwischen Temperatur, Last und beschleunigter Isolationsalterung detailliert beschreibt. Sie finden dort thermische Modelle, Berechnungen des Lebensdauerverlusts und praktische Ansätze für kurz- und langfristige Überlastungen.

• CIGRE Technical Brochure 761 – Condition Assessment of Power Transformators via scribd.com – Eine sehr konkrete Ausarbeitung zur Bewertung des technischen Zustands von Transformatoren, Interpretation von Ölanalysen, Diagnostik und Entscheidungsfindung über Modernisierung oder Austausch auf Basis von Daten, nicht Intuition.

Es herrscht einen Moment lang Stille, bevor der erste Amper erzittert.

Auf dem Bildschirm leuchtet eine 3D-Visualisierung, in der der Kern aus Tausenden hauchdünnen Blechen besteht und die Wicklungen an präzise verlegte Bänder erinnern.

Hier beginnt das Leben eines Öltransformators, lange bevor er seinen Weg zur Station findet und ein Wohnviertel oder eine Fertigungslinie mit Strom versorgt.

Eine gute Geschichte ist keine Zauberei, sondern ein Ingenieurwerk, das in der richtigen Reihenfolge erzählt wird.

Genau das tun wir heute.

Bei Energeks arbeiten wir täglich mit Mittelspannungstransformatoren, fabrikgefertigten Umspannstationen, Schaltanlagen und Energiespeichern.

Wir verbinden Praxis mit Normenanforderungen und Investorenerwartungen.

Dieser Text ist das Ergebnis vieler Gespräche mit Planern, Technologen und Montageteams.

Wir zeigen den Prozess in einer Version, die hilft, bessere Entscheidungen zu treffen und bereits im Konzeptstadium die Folgen abzuschätzen.

Wenn Sie einen Öltransformator planen, kaufen, bestellen oder betreiben werden, dann spart Ihnen die Kenntnis der Produktionskette von Ursachen und Wirkungen Zeit, Geld und Nerven.

Am Ende werden Sie wissen, warum sich eine bestimmte Anforderung in der technischen Spezifikation in konkrete Arbeitsschritte, Risiken und Betriebsparameter über Jahrzehnte auswirkt.

Agenda:

• Projekt und digitale Visualisierung

• Kern aus CRGO-Blech und Step-Lap-Verbund

• Wicklungen. Auswahl der Leiter und Geometrie

• Isolationssystem. Kraft-Papier und DDP

• Montage des aktiven Teils und Vorbereitung der Prüfungen

• Kessel. Geringter oder mit Kühlrippen

• Oberflächenbearbeitung und Korrosionsschutz

• Trocknung des aktiven Teils und Feuchtigkeitskontrolle

• Vakuum-Ölbefüllung und Tempern

• Routineprüfungen und Versandbereitschaft

Lesezeit: ~ 20 Minuten - Genau das Richtige für eine interessante Lektüre während der Nachmittagspause mit Kaffee und Kuchen!

Projekt und digitale Visualisierung

Jeder Transformator beginnt mit einer Idee, die weniger wie ein magischer Funke und mehr wie… Excel, CAD und… Kaffee um drei Uhr morgens aussieht.

Der Prozess der Projektierung eines Öltransformators ist ein Präzisionspuzzle, bei dem Physik auf Mathematik trifft und alles in einen Kessel mit bestimmten Abmessungen und Gewicht passen muss.

Bevor überhaupt jemand Stahl oder Kupfer bestellt, erstellt das Konstruktionsteam ein digitales Modell des Transformators, auch Digital Twin genannt.

In diesem Modell wird getestet, wie sich das Magnetfeld bei verschiedenen Lasten verhält, wie die Wärme fließt, wo Spannungsspitzen entstehen und wie hoch die Leerlauf- und Lastverluste sein werden.

Das ist nicht nur eine „hübsche 3D-Visualisierung des Transformators“ – es ist ein Labor für virtuelle Tests, das Monate der Arbeit und Hunderttausende von EUR einspart.

Der Konstrukteur muss mehrere Welten in Einklang bringen:

• die elektrische Welt, also Parameter wie Spannungen, Übersetzungsverhältnisse und Schaltgruppen,

• die mechanische Welt, also Kurzschlusskräfte und Kühlung,

• die Material-Welt, denn kornorientiertes Elektroblech (CRGO) hat andere Eigenschaften als amorphes Band,

• und schließlich die Umgebungs-Welt, also Umgebungstemperatur, Luftfeuchtigkeit und Höhe über dem Meeresspiegel.

Hier beginnt der ingenieurtechnische Tanz zwischen Theorie und Praxis.

Zum Beispiel: Eine Erhöhung der Windungszahl verbessert die Spannungsstabilität, erhöht aber den Wicklungswiderstand und damit die Verluste.
Eine Verringerung des Leiterquerschnitts senkt die Kosten, verschlechtert jedoch die Kühlung.
Wie immer – der Teufel steckt im Detail, und der Engel in der Toleranztabelle.

In modernen Fabriken endet der Transformator-Entwurf nicht auf dem Papier.
Die digitale Visualisierung ermöglicht Simulationen in Umgebungen wie ANSYS Maxwell oder COMSOL Multiphysics, wo man testen kann, wie sich der Transformator bei einem Kurzschluss, einer Überhitzung oder einem Stoßspannungsimpuls verhält.

Das ist wie ein Training, besser, die Ausrüstung wird im Computer auf die Probe gestellt als im Stromnetz. Dank solcher Modelle lässt sich die Konstruktion auch leichter an eine fabrikgefertigte Transformatorenstation anpassen, wo jeder Zentimeter zählt.

Der Konstrukteur kann im Voraus sehen, ob die Montageöffnungen, Kühler, Stufenschalter und Zubehörteile ohne Kollisionen Platz finden.

Das ist die Magie des 3D-Transformator-Designs – eine virtuelle Fabrik, bevor die echte entsteht.

Ein gut digital konstruierter Transformator hat bereits im Entwurfsstadium ein vollständiges Datenpaket definiert: die technische Dokumentation, Stückliste, Wicklungsliste und einen detaillierten Kühlplan.

Dies verkürzt die Produktionszeit um bis zu 20 % und minimiert das Fehlerrisiko.

Kern aus CRGO-Blech und Step-Lap-Verbund

Im Inneren jedes Transformators sitzt sein Herz – der magnetische Kern.

Er leuchtet nicht, er glänzt nicht, aber von seiner Qualität hängt ab, ob das Gerät wie eine Katze schnurrt oder brummt wie ein Kühlschrank aus den 80ern. Dieser Kern entscheidet über die Leerlaufverluste, das Geräuschniveau und den allgemeinen Wirkungsgrad.

Und alles beginnt mit einem Material mit drei Buchstaben, die Elektriker auswendig kennen:

CRGO = kaltgewalztes kornorientiertes Elektroblech (Cold Rolled Grain Oriented Steel)

Dieses Siliziumstahlblech mit in einer Richtung orientierten Körnern hat eine einzigartige Gabe: Es leitet den magnetischen Fluss so, wie ein gut konstruierter Kanal Wasser leitet.

Dadurch sind die Hystereseverluste (also die Energie, die bei jeder Ummagnetisierung verbraucht wird) um bis zu 30–40 % niedriger als bei normalem, warmgewalztem Stahl.

Aus Ingenieursicht ist das, als ob ein Motor mit weniger Gas läuft, aber mit der gleichen Leistung.

Bei der Herstellung des Transformatorkerns werden die CRGO-Bleche laser- oder messergeschnitten, mit einer Genauigkeit von Zehntelmillimetern.

Wichtig ist, dass sie keine Graten oder Mikrorisse aufweisen, die zu Verlusten oder Vibrationen führen könnten.

Hier zählt nicht nur die Geometrie, sondern auch die Reihenfolge des Stapelns. In modernen Konstruktionen wird die sogenannte Step-Lap-Technik verwendet – eine Methode, bei der die Blechkanten überlappend wie Dachziegel verlegt werden.

Der Effekt? Der magnetische Fluss strömt gleichmäßig, ohne abrupte „Sprünge“ zwischen den Segmenten, was Geräusche reduziert und den Wirkungsgrad erhöht.

Stellen Sie sich den Kern als ein Labyrinth vor, in dem das Magnetfeld den kürzesten Weg sucht.

Jede Lücke, jede Fehlanpassung ist wie ein Loch im Weg = Energie entweicht in Form von Wärme und Schall.

Daher sind so wichtig:
• Hohe Blechqualität (geringe Eisenverluste, z. B. 0,9–1,1 W/kg bei 1,5 T und 50 Hz)
• Präzises Schneiden und Verlegen
• Sowie solide Verbindungen der Joche und Säulen, die minimale Luftspalte eliminieren

Bei großen Einheiten wird der Kern segmentweise montiert: zuerst die Säulen, dann das Joch, und das Ganze wird mit Stahlbändern zusammengedrückt.

Manche Werke verwenden Systeme mit verklebter Zwischenlagensisolierung, die Vibrationen begrenzen und die Stapelstabilität verbessern. Immer beliebter werden auch Kerne aus amorphem Band, die noch energieeffizienter, aber schwieriger zu verarbeiten sind.

Aus Anwendersicht hört man den Unterschied zwischen einem „guten“ und einem „schlechten“ Kern.

Buchstäblich. Ein Transformator mit perfekter Step-Lap-Anordnung und dem richtigen CRGO-Stahl kann um mehrere Dezibel leiser sein. In der Praxis bedeutet das, dass man sich bei laufendem Gerät normal unterhalten kann. Für städtische Stationen, die in der Nähe von Bebauung installiert werden, ist das keine Kleinigkeit, sondern eine Projektvoraussetzung.

Kuriosität für Wissbegierige

Einige Produktionslinien verwenden Algorithmen zur Optimierung der Schnittwinkel des Kerns in Abhängigkeit von der Arbeitsinduktion.

Das ist reine Feldmathematik: je besser die Körner ausgerichtet sind, desto geringer die magnetischen Verzerrungen und die Verluste bei hohen Spannungen. In der Folge gewinnt der Transformator mehrere Prozentpunkte an Wirkungsgrad, ohne zusätzliche Materialkosten.

So entsteht das Fundament des gesamten Geräts – im wahrsten Sinne des Wortes und im übertragenen Sinne.

Der Kern aus CRGO-Blech ist ein ingenieurtechnischer Kompromiss zwischen Physik, Wirtschaftlichkeit und der Stille, die von Perfektion zeugt.

Wicklungen. Auswahl der Leiter und Geometrie

Wenn der Kern das Herz des Transformators ist, dann sind die Wicklungen seine Muskeln – sie übertragen die Energie, und ihre Form, ihr Material und ihre Isolierung bestimmen, wie effektiv sie das tun. In der Theorie ist es einfach: Wir haben eine Primärwicklung, eine Sekundärwicklung, die entsprechende Anzahl von Windungen und das Faradaysche Induktionsgesetz. In der Praxis ist es eine Welt voller Hunderter Nuancen, die entscheiden können, ob der Transformator den ersten Kurzschluss überlebt.

Zuerst die Wahl des Metalls. Kupfer oder Aluminium?

Entgegen gängiger Mythen geht es nicht nur um den Preis.

Kupfer hat eine höhere Leitfähigkeit (ca. 58 MS/m), ist aber schwerer und teurer.
Aluminium (ca. 35 MS/m) erfordert einen größeren Querschnitt, erleichtert aber die Kühlung dank besserer Temperaturverteilung. Bei Transformatoren bis zu einigen MVA hängt die Wahl oft von der Materialverfügbarkeit und Kundenvorgaben ab.

Mehr zu den Unterschieden in der Leitfähigkeit und materialtechnischen Eigenschaften finden Sie in Analysen der International Copper Association, die seit Jahren die Effizienz von Kupfer in der Energiewirtschaft erforscht.

Form und Geometrie – der Tanz zwischen Magnetfeld und Öl

Die Niederspannungswicklung (NS) wird meist aus band- oder rechteckförmigem Leiter in Papierisolation gefertigt, die schichtweise aufgebracht wird. Die Hochspannungswicklung (HS) – aus runden oder rechteckigen Drähten, ebenfalls in Papier, aber mit komplexerer Geometrie. Alles, um das Streufeld zu minimieren und die Temperatur im Öl gleichmäßig zu verteilen.

Das Prinzip ist einfach: Je kürzer der Stromweg, desto geringer die Verluste. Aber Ingenieure wissen, dass die Realität selten geradlinig ist. In HS-Wicklungen werden oft spiralförmige, zylindrische oder scheibenförmige Anordnungen verwendet, die kontrollierte Magnetfeldverteilungen und Ölkühlung durch Mikrokanäle ermöglichen.

In Laboren kann man sehen, wie ein solcher Wicklungsquerschnitt ein wenig an eine mehrstöckige Torte erinnert – nur dass wir anstelle von Creme Zellulose-Kraft-Papier und Epoxidharz haben.

Geheimnisse der Isolierung – Zellulose und DDP in Aktion

Jede Wicklung benötigt Schutz vor Spannung und Temperatur. Hier kommen Kraft-Papier und seine verbesserte Version DDP (Diamond Dotted Paper) ins Spiel. Dies ist ein Material, bei dem Mikropunkte aus Harz in einem regelmäßigen Raster angeordnet sind – während des Aushärtens bilden sie eine "Schweißnaht" zwischen den Wicklungslagen. Der Effekt? Eine steife, gegen Vibrationen und Entladungen widerstandsfähige Struktur.
Die DDP-Papier-Isolierung hat einen weiteren Vorteil: Sie erlaubt die präzise Kontrolle der sogenannten Kriechstrecke. Ein hoher Wert dieses Parameters verringert das Risiko von Überschlägen, was bei Spannungen von 15–36 kV entscheidend ist.

Werkstatt-Witze

In der Branche sagt man: "Eine Wicklung kann man nur einmal schön machen"

– denn wenn beim Wickeln etwas schiefgeht, gibt es keine zweite Chance.

Zu hoher Druck? Beschädigte Isolierung.

Zu geringer Druck? Vibrationen. Daher haben Maschinenbediener oft den Status von Künstlern – sie spüren den Widerstand des Bandes mit den Fingern, bevor der Sensor eine Abweichung anzeigt.

Jeder, der live miterlebt hat, wie eine Öltransformatorwicklung gewickelt wird, weiß, dass es ist, als beobachte man einen Uhrmacher bei der Arbeit in XXL. Präzision, Rhythmus und Konzentration – alles damit der Strom über Jahrzehnte im perfekten Takt fließen kann.

Manuelles Wickeln der Öltranstormatorwicklungen mit Kupferleitern und DDP-Papierisolierung. Ein entscheidender Fertigungsschritt für Effizienz und langfristige Zuverlässigkeit des Transformators.

Isolationssystem. Kraft-Papier und DDP

Die Isolierung in einem Transformator ist wie die Haut in einem Organismus – von außen unsichtbar, aber absolut lebenswichtig für das gesamte System. Ohne sie hätten selbst der schönste Kern und die schönsten Wicklungen keine Chance, den ersten Überspannungsstoß zu überleben.

Und so wie es bei menschlicher Haut auf Elastizität, Widerstandsfähigkeit und Regeneration ankommt, sind bei einem Transformator die Durchschlagsfestigkeit, mechanische Stabilität und thermische Alterungsbeständigkeit am wichtigsten.

Das Grundmaterial, das diese Anforderungen erfüllt, bleibt Kraft-Papier – ein Zellulose-Klassiker mit einer sehr langen Geschichte. Es wird aus chemisch hochreinen Holzfasern hergestellt, was einen niedrigen Aschegehalt und eine ausgezeichnete elektrische Festigkeit gewährleistet.

In Transformatoren wird es in Form von Bändern, Hülsen und Abstandshaltern verwendet. In Kontakt mit Mineral- oder Synthetiköl quillt das Papier minimal, behält aber seine Formstabilität, und seine Mikroporen ermöglichen den Gasaustausch und die Ölimprägnierung.

Doch die Welt der Isolierung ist einen Schritt weitergegangen. In Wicklungen für höhere Spannungen wird DDP (Diamond Dotted Paper) verwendet, das mit einem regelmäßigen Raster aus Mikropunkten aus Epoxidharz beschichtet ist.

Wenn die Wicklung im Vakuumofen die entsprechende Temperatur erreicht, schmilzt das Harz und verbindet die Papierschichten zu einer starren, homogenen Struktur.

Der Effekt? Eine Isolierung, die sich selbst bei plötzlichen elektromagnetischen Stößen und Vibrationen nicht verschiebt. Es ist genau dieser "Kleber", der verhindert, dass der Transformator beim Anlaufen großer Antriebe "musiziert".

Ein richtig konzipiertes Isolationssystem besteht nicht nur aus Papier. Dazu gehört auch die Vakuumimprägnierung, die Luftblasen entfernt, sowie Schutzschichten aus gepressten Zelluloseplatten, die mechanische Spannungen aufnehmen.

Der Schlüsselparameter bleibt die Durchschlagspannung – Werte in der Größenordnung von 40–60 kV/mm zeugen von der Qualität des Materials und der Reinheit seiner Struktur.

Ein gut dimensioniertes Isolationssystem eines Öltransformators ist eine Investition in die Ruhe der Servicetechniker für die nächsten 25–30 Jahre. Es entscheidet darüber, ob das Gerät nicht nur Spannungsüberlastungen standhält, sondern auch die Tausenden von Heiz- und Kühlzyklen, die wie langsame, aber erbarmungslose Ermüdungstests wirken.

Kuriosum aus Hochspannungslaboren

Moderne Untersuchungen von Dielektrika zeigen, dass selbst ein geringer Anstieg der Feuchtigkeit im Papier von 1 % auf 3 % seine elektrische Festigkeit um über 50 % verringern kann. Deshalb sind Trocknung und Kontrolle des Wassergehalts in der Zellulose ein Thema, auf das wir später in diesem Artikel zurückkommen werden.

Montage des aktiven Teils und Vorbereitung der Prüfungen

An diesem Punkt beginnt der Transformator, mehr zu sein als nur eine Sammlung von Teilen – langsam wird er zu einem lebendigen Organismus. Die Montage des aktiven Teils ist ein ingenieurtechnisches Orchester, bei dem jedes Element seinen Platz, sein Anzugsmoment und seine Toleranz hat. Von der Präzision dieser Handgriffe hängt es ab, ob das Gerät über Jahrzehnte ohne Vibrationen und Ausfälle arbeiten wird.

Der aktive Teil ist die Verbindung aus Kern, Wicklungen, Jochen, Isolierabstandshaltern und Isolierung – alles, was für die Leitung und Transformation von Energie verantwortlich ist. Zuerst werden die Nieder- und Hochspannungswicklungen über die Kernsäulen geschoben. Einige Konstruktionen erfordern zusätzliche elektrostatische Schirme oder Ausgleichsringe, die das elektrische Feld gleichmäßig über die gesamte Wicklungslänge verteilen.

Sind die Wicklungen an Ort und Stelle, ist es Zeit für den Zusammenbau des Jochs, des oberen Teils des Kerns. Das ist wie das Schließen des Deckels eines gut gearbeiteten Uhrwerks. Dabei werden Keile, Bänder und Federschrauben verwendet, die das System mechanisch stabilisieren. Das Ganze muss steif, aber nicht zu steif sein – ein Transformator benötigt eine minimale Flexibilität, um Kurzschlusskräfte ohne Risse in der Isolierung aufzunehmen.

Als nächstes wird der Stufenschalter (OLTC oder NLTC) montiert – er ermöglicht die Spannungsregelung auf der Hochspannungsseite, um Schwankungen im Netz auszugleichen. Bei großen Einheiten wird er in einer separaten Ölkammer montiert, bei kleineren – direkt am Deckel. Jeder Stufenschalter wird elektrisch geprüft, noch bevor Öl eingefüllt wird, da der Zugang danach erschwert ist.

Stabilität, Dichtheit und Sauberkeit

Drei Worte, die diese Phase beherrschen. Jedes Staubkorn, jedes nicht fest genug angezogene Joch, jeder schlecht sitzende Keil kann den zukünftigen Transformator zu einer potenziellen Fehlerquelle machen. Daher erfolgt die Montage unter sauberen, kontrollierten Bedingungen – oft in Hallen mit Überdruck, um das Eindringen von Staub zu verhindern.

Nach dem Zusammenbau des aktiven Teils folgen die Vorprüfungen. Dies sind "Trockenprüfungen", die sicherstellen, dass alles der Konstruktion entspricht:

• Messung des Wicklungswiderstands,

• Überprüfung der Schaltgruppe,

• Messung des Übersetzungsverhältnisses,

• Prüfung der Isolierung zwischen den Systemen.

Diese Prüfungen sind der erste Moment, in dem der Transformator "Antwort gibt" – seine Parameter beginnen, sich in Diagrammen und Zahlen zu manifestieren.

Erfahren Sie, wie wir unsere Transformatoren bei Energeks testen – Insiderwissen, das Sie bei Google nicht finden:

Wie testen wir unsere Transformatoren? Eine Sinfonie in Fabrikqualität!

Ein kleiner Exkurs zu Vibrationen und Geduld

In erfahrenen Montageteams gilt die Regel: "Hetze nicht das Verkeilen – der Transformator wird es dir mit Stille danken." Das richtige Anziehen der Joche und die Auswahl federnder Elemente sorgen dafür, dass das Gerät im Betrieb keine unerwünschten Geräusche von sich gibt. Denn Schall ist Energie, die besser genutzt werden könnte – zum Beispiel für die Übertragung von Strom statt für ein akustisches Konzert in der Schaltanlage.

Wo Theorie auf Praxis trifft

Genau in dieser Phase verstehen viele junge Ingenieure zum ersten Mal, dass ein Transformator nicht nur ein CAD-Entwurf ist, sondern eine physische Maschine mit ihrer eigenen Dynamik, ihrem eigenen Gewicht und Rhythmus.

In der Theorie lässt sich jeder Messwandler, jede Spule und jeder Schirm mit Gleichungen beschreiben. In der Praxis – braucht es ein Auge für Details und Respekt vor der Mechanik.

Für diejenigen, die die Themen zu Kurzschlusskräften und der Stabilität des aktiven Teils vertiefen möchten, empfehle ich Publikationen des Transformers Magazine, in denen erfahrene Konstrukteure den Einfluss der Montage auf die mechanische Überlastfestigkeit von Transformatoren analysieren.

Kessel. Geringt oder mit Kühlrippen

Jeder Transformator benötigt einen Panzer. Nicht um kämpferisch auszusehen, sondern damit sein Inneres – voller Wicklungen, Kerne und Isolierung – in Ruhe in Öl baden und nicht mit der äußeren Realität interagieren kann.

Dieser Panzer ist der Kessel des Öltransformators, ein Stahlbehälter, der für Kühlung, Dichtheit und die Sicherheit der gesamten Konstruktion sorgt.

Vereinfacht gesagt ist der Kessel die "Lebensschale" des Transformators. Seine Konstruktion muss Vibrationen, Temperaturschwankungen und Druckunterschiede aushalten und dabei über Jahrzehnte absolut dicht bleiben. Daher wählen Konstrukteure zwischen zwei Haupttypen: dem geringten Kessel und dem Kessel mit Kühlrippen (Radiator).

Der geringte Kessel – Meister kompakter Lösungen

Ein geringter Kessel (corrugated tank) ähnelt ein wenig einem Stahlblech-Akkordeon.

Jede seiner "Rippen" wirkt wie ein natürlicher Kühler und vergrößert die Kühlfläche für das Öl.

Wenn die Temperatur im Inneren steigt, dehnt sich das Öl aus, und die gewellten Wände biegen sich elastisch, um die Volumenänderungen auszugleichen. Es wird kein Konservator, keine Atemventile oder -rohre benötigt – alles geschieht innerhalb des hermetischen Raums.

Diese Lösung ist ideal für Verteiltransformatoren und Anwendungen, bei denen Kompaktheit und Wartungsfreiheit zählen. Das Fehlen eines Konservators verringert das Risiko von Feuchtigkeitseintritt und Öloxidation, was die Lebensdauer verlängert. Die geringere Anzahl beweglicher Teile bedeutet auch leiseren Betrieb und einen geringeren Wartungsaufwand – was Ingenieure und Buchhalter gleichermaßen zu schätzen wissen.

Der Kessel mit Kühlrippen – Industrieklassiker

Für größere Einheiten (typischerweise über 2,5 MVA) sind gewellte Wände nicht mehr ausreichend.

Dann kommen Plattenkühler (Radiator) zum Einsatz – vertikale Paneele, die seitlich an den Kessel angeschweißt werden.

Sie funktionieren wie Autokühler: Heißes Öl steigt nach oben, strömt durch die Paneele, gibt Wärme an die Luft ab und sinkt dann wieder nach unten, wodurch ein natürlicher (ONAN – Öl Natur/Luft Natur) oder ein erzwungener (ONAF – Öl Natur/Luft Erzwungen) Umlauf mit Lüftern entsteht.

Kühlrippen lassen sich auch leicht austauschen und erweitern, was dieses System wartungsfreundlicher macht. Der Nachteil ist das höhere Gewicht und die Notwendigkeit regelmäßiger Kontrollen der Schweißnahtdichtheit, dafür erhält man jedoch eine bessere thermische Stabilität unter hoher Last. In Hochleistungskonstruktionen kommen zusätzlich Sicherheitsventile, Thermometer, Ölstandssensoren und Buchholz-Relais zum Einsatz, die auf Gase reagieren, die bei internen Fehlern entstehen.

Vom Stahl zur Dichtheit – Die Technik des Präzisionsschweißens

Die Grundlage jedes Kessels ist Stahl mit hoher Reinheit und kontrolliertem Kohlenstoffgehalt.

Nach dem Zuschnitt der Bleche wird der Kessel mittels MAG- oder WIG-Schweißen verschweißt, und die Nähte werden mit zerstörungsfreien Prüfmethoden – meist Ultraschall oder Eindringmittel – geprüft.

In Fabriken wird auch ein Drucktest durchgeführt: Der Kessel wird mit Druckluft oder Helium gefüllt und unter Wasser getaucht, um etwaige Blasen zu beobachten. Einfach, aber effektiv.

Nach den Dichtheitstests wird der Tank chemisch gereinigt und entfettet. Das Innere wird mit einer speziellen, ölbeständigen Lackierung beschichtet, während außen ein Korrosionsschutzsystem aufgetragen wird, das an die Umgebungskategorie angepasst ist – von C2 für urbane Gebiete bis hin zu C5-M für marine Umgebungen.

Die nachhaltige Richtung – Recycling und Feuerverzinkung

In der modernen Produktion wird zunehmend Wert auf Korrosionsbeständigkeit und die Recyclingfähigkeit der Kessel gelegt.

Feuerverzinkung kann die Haltbarkeit der Beschichtung um bis zum Fünffachen erhöhen, was besonders in Küsten- und Industriegebieten wichtig ist. Interessanterweise testen einige Werte auch pulverbeschichtete Systeme auf Basis von Nanokeramik – leichter, aber ebenso beständig wie klassischer Zink.

Für Interessierte, die mehr ins Detail gehen möchten, lohnt ein Blick in das Portal Hydrocarbon Engineering, wo Forschungen zu Schutzbeschichtungen und Schweißtechniken für die Energiewirtschaft veröffentlicht werden.

Vakuum-Ölbefüllung und Tempern

In dieser Phase ähnelt der Transformator einem Astronauten vor der Mission – bereit, dicht, trocken und wartet nur noch auf das Medium, das ihn zum Leben erweckt.

Dieses Medium ist Transformatoröl, das zwei Funktionen erfüllt: kühlen und isolieren. Ohne ihn wäre der Transformator wie ein Motor ohne Schmiermittel – er würde überhitzen, seine Parameter verlieren und schneller sterben, als er eine Fabriknummer erhalten könnte.

Öl unter Vakuum – Die Physik der reinen Ruhe

Der Prozess der Ölbefüllung unter Vakuum ist ein ingenieurtechnisches Spektakel von der Präzision eines Schweizer Uhrwerks. Der aktive Teil des Transformators, bereits im Kessel eingeschlossen, wird in eine Kammer gebracht, in der zunächst ein tiefes Vakuum erzeugt wird – typischerweise unter 1 mbar.

Warum? Weil selbst mikroskopische Luftblasen in den Wicklungen oder der Isolierung später zu Mikroentladungen und lokaler Überhitzung führen könnten.

Sobald der Druck den erforderlichen Wert erreicht hat, beginnt das langsame Einfüllen des Öls, normalerweise von unten. Das Öl dringt in jeden Spalt ein und verdrängt die Luft.

Oft dauert der gesamte Vorgang mehrere Stunden – besonders bei großen Leistungstransformatoren, wo die Ölmenge Tausende von Litern beträgt. Die Füllgeschwindigkeit wird streng kontrolliert, um die Bildung von Gastaschen oder Druckunterschieden zu vermeiden, die die empfindliche Isolierung beschädigen könnten.

Nach dem Füllen bleibt das Gerät stillstehen, weiterhin unter Vakuum, damit alle Mikrogasblasen Zeit haben, aufzusteigen und zu verschwinden. Erst dann kann man sagen, der Transformator sei "gesättigt" – bereit für den ersten Stromfluss.

Tempern – Wellness für die Wicklungen

Nach dem Befüllen folgt der Temperprozess. Er hat zwei Ziele: die Struktur von Papier und Harzen zu stabilisieren und die Restfeuchte auf ein absolutes Minimum zu reduzieren.

Der Transformator verbleibt für mehrere Stunden bei einer Temperatur von etwa 80–90 °C.

Während dieser Zeit erreichen Öl und Isolierung ein thermisch-feuchte Gleichgewicht.

Dies ist eine Phase, die man von außen nicht sieht – aber genau hier "reift" der Transformator.

Jede Papierschicht, jede Imprägnierung erhält ihre endgültige Struktur. Nach diesem Prozess wird der entscheidende Qualitätsparameter gemessen: die Durchschlagspannung des Öls.

Ein Wert über 60 kV bei einer 2,5 mm-Elektrodenabstand (gemäß Standard) belegt, dass das Isolationssystem perfekt ist.

Qualitäts- und Reinheitskontrolle des Öls

Hochwertiges Transformatoröl (z.B. mineralisches Nynas, Shell Diala oder synthetisches MIDEL) durchläuft vor dem Einsatz eine Reihe von Tests: Messung der Dielektrizitätszahl, Viskosität, des Verlustfaktors tan δ und des Gehalts an gelösten Gasen.

In einigen Werken wird die Chromatographie gelöster Gase (DGA) eingesetzt, die sogar Spuren von Wasserstoff, Kohlenmonoxid oder Methan nachweisen kann – Hinweise darauf, dass sich im Transformator später etwas "tun" könnte.

Erfahren Sie mehr:

Gasgesetze in DGA-Transformatoren: 5 Regeln, die vor Ausfällen warnen

Um die Parameter über Jahre zu erhalten, muss das Öl absolut rein sein – selbst ein Tropfen Wasser oder ein Staubpartikel pro Liter kann die Durchschlagspannung um mehrere tausend Volt verringern.

Daher wird das System nach dem Befüllen dicht verschlossen und alle Durchführungen, Entlüftungen und Stopfen gegen Luftkontakt gesichert.

Wenn Öl zum Zeugen der Geschichte wird

Kuriosität für Enthusiasten: In betriebenen Transformatoren bewahrt das Öl die Erinnerung an ihr Leben. Die Analyse seiner Zusammensetzung lässt ablesen, wie lange das Gerät überlastet war, ob es einen Kurzschluss erlitten hat und sogar welche Temperaturen es in den letzten Jahren erreicht hat.

In Instandhaltungslabors werden aus dem Öl die ersten Anzeichen der Isolierungsalterung abgelesen – lange bevor auch nur ein Rauchwölkchen aus dem Kessel aufsteigt.

Jetzt, da der Transformator dicht ist, befüllt wurde und nach dem Ausheizen langsam abkühlt, bleibt nur noch die letzte Etappe seines Weges durch die Fabrik – Routineprüfungen und Endtests, die darüber entscheiden, ob er in die Welt hinausgehen und das erste Netz mit Strom versorgen darf.

Routineprüfungen und Versandbereitschaft

Ein Öltransformator mag fertig aussehen – verschlossen, gefüllt und mit frischer Farbe glänzend. Aber solange er seine Prüfungen nicht bestanden hat, ist er nur ein Transformator-Kandidat, kein vollwertiger Teil des Stromnetzes. In der Welt der Elektroenergietechnik sind Abschlusstests so etwas wie eine staatliche Prüfung: Es gibt keinen Raum für einen zweiten Versuch.

Routineprüfungen – die „obligatorischen Tests des Alltags“

Gemäß der Norm IEC 60076 durchläuft jeder Transformator, bevor er das Werk verlässt, eine Reihe sogenannter Routineprüfungen. Ihr Ziel ist es, zu überprüfen, ob das Gerät genau so funktioniert, wie es konstruiert wurde – ohne Kompromisse, Abkürzungen oder Vermutungen.

• Messung des Wicklungswiderstands – Ein Test, der Windungsschlüsse, Unterbrechungen der Verbindungen und Montagefehler aufdeckt. Selbst ein geringer Widerstandsunterschied zwischen den Phasen kann eine lockere Klemme verraten.

• Überprüfung der Schaltgruppe und des Übersetzungsverhältnisses – Die Überprüfung, ob die Spannung auf der Sekundärseite genau das Verhältnis aufweist, das im Projekt vorgesehen war. Dieser Test erkennt sofort Fehler in der Wicklungsrichtung der Spulen.

• Messung der Leerlauf- und Lastverluste – Ein echter Qualitätsindikator für Kern und Wicklungen. Liegen die Werte über der Norm, deutet dies auf zu hohe magnetische (Kern) oder ohmsche (Wicklungen) Verluste hin.

• Messung der Kurzschlussimpedanz – Ein Test, der einen Kurzschluss auf der Sekundärseite simuliert und die mechanische und elektromagnetische Stabilität des Systems prüft.

• Spannungsprüfung – Einer der wichtigsten Tests, der die Beständigkeit der Isolierung gegen Stoßspannung und dauerhafte Betriebsspannung prüft.

Jede Messung wird aufgezeichnet und mit den Projektwerten verglichen. Ein Transformator, der alles innerhalb der Toleranzen besteht, erhält eine Werksabnahmeprüfbescheinigung (Factory Acceptance Test – FAT).

Zusätzliche Tests für Anspruchsvolle

Je nach Spannungsklasse und Kundenanforderungen werden auch Typprüfungen (an Referenzexemplaren) oder Sonderprüfungen durchgeführt, zum Beispiel:

• Messung des Geräuschpegels, um die Einhaltung von Umweltauflagen zu bestätigen (für städtische Einheiten oft eine Abnahmebedingung),

• Untersuchung der Verluste in den Magnetkreisen bei verschiedenen Temperaturen,

• Test Teilentladungen (TE-Test / PD Test), der die Reinheit der Isolierung und die Qualität der Imprägnierung bewertet.

Diese Untersuchungen sind besonders wichtig bei Transformatoren für den Einsatz in empfindlichen Netzen oder in fabrikgefertigten Stationen, wo das Störungsniveau minimal sein muss.

Ingenieurästhetik: Vorbereitung für den Versand

Nach Bestehen aller Tests durchläuft der Transformator eine Phase, die in Büchern unterschätzt, aber von Monteuren sehr geschätzt wird – die Versandvorbereitung.

Sie umfasst:

• Ablassen von überschüssigem Öl und Auffüllen mit Stickstoff bei hermetischen Kesseln,

• Sichern aller Öffnungen und Transportleitungen,

• Montage von Griffen, Sensoren und dem Typenschild,

• sowie eine visuelle Inspektion der Beschichtungen und Schweißnähte.

In dieser Phase sieht der Transformator bereit für eine Parade aus: lackiert, beschriftet, geprüft und in einem Stahltransportgestell verpackt. Aber bevor er sich auf den Weg macht, führen Ingenieure noch einen finalen Vibrations- und Nivellierungstest durch, damit sich nichts während des Transports lockern oder verschieben kann.

Dokumentation – Die DNA des Transformators

Zusammen mit dem Gerät erhält der Kunde einen vollständigen Satz Dokumente:

• Technische Dokumentation,

• Prüf- und Messprotokolle,

• Öluntersuchungsergebnisse,

• Materialzertifikate der verwendeten Komponenten,

• sowie Qualitätszertifikate für Schweißnähte und Korrosionsschutzbeschichtungen.

Dies ist gewissermaßen die DNA des Transformators – die Aufzeichnung seines gesamten "Lebens", vom Entwurf bis zum letzten Test. In der Praxis entscheidet diese Dokumentation darüber, ob das Gerät vom Betreiber des Verteilnetzes (OSD) für den Betrieb zugelassen wird.

Mehr zu Prüfstandards und Zertifizierung von Transformatoren finden Sie in Veröffentlichungen des IEC Webstore, wo aktuelle Ausgaben der Norm IEC 60076 und Richtlinien für Routine- und Sonderprüfungen verfügbar sind.

Und so endet seine Reise durch das Werk – der Transformator, der Entwurf, Kern, Wicklungen, Kessel, Trocknung, Öl und Tests durchlaufen hat, ist bereit, zum ersten Mal das Summen des Netzes zu hören und die Welt nicht durch das Mikroskop des Ingenieurs, sondern durch den Strom, der nun zu fließen beginnt, zu sehen.

Fazit

Die Produktion eines Öltransformators ist eine faszinierende Reise – von der Idee bis hin zur fertigen Energiequelle.

Eine Reise, auf der Ingenieurwesen auf Geduld trifft und Präzision auf Praxis. Jede Phase – vom Entwurf bis zur Endprüfung – beweist, dass Zuverlässigkeit nicht zufällig entsteht, sondern aus Konsequenz und Respekt vor dem Detail.

Seit Jahren unterstützen wir Planer, Ausführende und Netzbetreiber bei der Auswahl von Lösungen, die den Test der Zeit und der Betriebsbedingungen bestehen.

Wir helfen dabei, den richtigen Transformator-Typ auszuwählen, die Kühlung zu optimieren, das Öl und das Isolationssystem auf die spezifische Umgebung abzustimmen sowie die Wartung über den gesamten Lebenszyklus der Anlage hinweg zu planen.

Wenn Sie an einem Projekt arbeiten, bei dem Zuverlässigkeit, Energieeffizienz und Konformität mit Ecodesign Tier 2 entscheidend sind, sind wir für Sie da, um technische Anforderungen in konkrete Lösungen umzusetzen.

Entdecken Sie unser Angebot:

• Öltransformatoren MarkoEco2 Ecodesign Tier 2 – Auslegung von Leistung, Parametern und Kühlung für konkrete Umgebungsbedingungen.

• Giessharztransformatoren TeoEco2 Tier 2 – für Objekte mit hohen Sicherheitsanforderungen und begrenztem Platz.

• Ab-Lager-Lieferung, vollständige Dokumentation, 60 Monate Garantie - für ausgewählte Mittelspannungsmodelle.

Wenn Sie über unsere technischen Analysen, praktischen Ratschläge und Case Studies von Baustellen auf dem Laufenden bleiben möchten, werden Sie Teil der Energeks-Community auf LinkedIn.
Dies ist ein Ort, an dem wir Wissen ohne marketingtechnische Verzierungen teilen – sachlich, praktisch und mit Respekt vor der Branche, die wir mitgestalten.

Wir danken Ihnen für Ihr Vertrauen und die Möglichkeit, ein Teil von Projekten zu sein, in denen Vernunft, Präzision und Sicherheit genauso wichtig sind wie Innovation.

Wenn Sie technische Anforderungen präzisieren, ein Modell auswählen oder eine Abnahmeprüfliste für Ihr Investitionsvorhaben vorbereiten müssen – schreiben Sie uns einfach.

Wir erledigen das gemeinsam.

Quellen:

1. IEC 60076 1-3 – Power Transformers. International Electrotechnical Commission

2. CIGRÉ Technical Brochures

3. MDPI Energies - MDPI researches

4. Siemens Energy - Power Engineering Guide

Stellen Sie sich vor, Ihre Photovoltaikanlage läuft mitten am Tag auf Hochtouren, während die Produktionslinie in der benachbarten Halle stillsteht. Kilowattstunden fließen ins Netz und werden zu Konditionen eingespeist, die keine reale Rendite bringen.

Am Abend, wenn die Maschinen anlaufen und der Verbrauch steigt, kaufen Sie Strom aus der Steckdose zu einem höheren Preis, als Sie ihn zuvor verkauft haben. Dieses Paradox kennen die meisten Industrieunternehmen nur zu gut.

An dieser Stelle kommt ein Energiespeichersystem ins Spiel – wie ein „Sicherheitsakku“, der Ihre PV-Anlage in ein echtes Instrument zur Kostenoptimierung und Prozessstabilität verwandelt.

Warum schreiben wir darüber? Wir integrieren seit Jahren PV-Systeme mit Energiespeichern in Industrieanlagen und wissen, dass der Teufel im Detail steckt.

Ein schlecht gewähltes Speichersystem löst nicht nur keine Probleme, sondern kann zu einer teuren Last werden.

Dieser Text richtet sich an Industrieanlagenbetreiber, Anlagendesigner und Investoren, die wissen möchten: Kann eine bestehende PV-Anlage mit einem Energiespeicher kombiniert werden?

Welche technischen, regulatorischen und wirtschaftlichen Anforderungen gibt es?

Nach der Lektüre wissen Sie nicht nur, wie PV und Speicher verbunden werden können, sondern vor allem, ob es sich lohnt und in welchem Geschäftsmodell dies reale Gewinne und Wettbewerbsvorteile bringt.

Agenda:

• Warum die Integration von PV und Energiespeicher in der Industrie ein Game-Changer ist

• Kann ein Energiespeicher zu einer bestehenden PV-Anlage hinzugefügt werden – und unter welchen Bedingungen

• Technische Aspekte der Integration: Wechselrichter, Messsysteme, Schutzvorrichtungen

• Regulatorische Anforderungen und die Rolle des Verteilnetzbetreibers (DSO)

• Geschäftsmodelle und Return on Investment – die entscheidenden Zahlen

• Situationsmodelle: Lebensmittelindustrie, Logistik und Metallurgie

• Vier häufigste Fehler bei der Integration von PV und Energiespeicher (und wie man sie vermeidet)

• Die Zukunft: Energiespeichersysteme als Standard in der Industrie

Lesezeit: ca. 12 Minuten

1. Warum die Integration von PV und Energiespeicher in der Industrie ein Game-Changer ist

In der Industrie gibt es keinen Platz für Zufälle. Jeder Kilowatt Strom ist hier wie eine Währung, die genauer gezählt wird als an einer Wechselstube am Flughafen. Photovoltaik liefert günstige Energie, arbeitet jedoch nach ihrem eigenen Zeitplan. Wenn die Sonne scheint, gibt es Produktion. Geht sie unter, ist Schluss. Für eine Produktionslinie, die um 3 Uhr morgens Strom benötigt, ist das wenig hilfreich.

Hier kommt ein industrielles Energiespeichersystem ins Spiel – wie ein gut erzogener Kellner, der nicht nur die Mittagsreste vom Tisch abräumt, sondern die Speisen genau dann serviert, wenn Sie wirklich hungrig sind.

Dank dessen gilt:

• Bedarfsgerechter Eigenverbrauch wird Realität. Energie aus Ihrer eigenen PV-Anlage gelangt genau dorthin und genau dann, wo Sie sie benötigen – ohne Verluste und Frustration. Deshalb taucht in Branchenberichten immer häufiger der Begriff industrial solar plus storage integration auf.

• Spitzenlastkostenreduktion ist keine Theorie mehr. In Tarifen für große Industrieverbraucher – ob in Polen, Deutschland oder Spanien – geht es nicht nur um Kilowattstunden, sondern auch um die vertraglich vereinbarte Leistung. Ein AC-gekoppeltes Speichersystem wirkt hier wie ein Stoßdämpfer: es fängt die Spitzen ab und verhindert Strafzahlungen in Höhe von Zehntausenden Euro.

• Produktionskontinuität ist gesichert. Manche industrielle Prozesse – etwa Glasschmelzen, Fleischkühlung oder Lackierstraßen – vertragen keine Unterbrechungen. Ein Speicher funktioniert wie eine USV im industriellen Maßstab und garantiert eine Sicherheit, die selbst der beste Netzvertrag nicht bieten kann.

• Netzstützung und Systemdienstleistungen werden zu einem immer attraktiveren Geschäftsmodell. In Großbritannien oder Kalifornien verdienen Industrieanlagen bereits heute Geld, indem sie Dienstleistungen wie frequency response erbringen. Mit anderen Worten: Sie erhalten eine Vergütung dafür, dass Ihr Speicher „mit dem Netz atmet“.

Klingt das futuristisch?

Ganz und gar nicht. Die Zahlen sind sehr real. BloombergNEF berichtet, dass die Kosten für Lithium-Ionen-Batterien seit 2013 um 80 % gefallen sind.

Und das ist noch nicht alles. Der Bericht IEA Renewables 2023 prognostiziert, dass sich die weltweit installierte Speicherkapazität bis 2030 vervierfachen und mehr als 1 Terawattstunde erreichen wird.

Zum Vergleich: Das reicht aus, um das gesamte europäische Eisenbahnsystem fast zwei Jahre lang mit Strom zu versorgen. Oder um jedem Menschen auf diesem Planeten dutzende Stunden Netflix ohne Unterbrechung zu ermöglichen.

Die Integration von PV und Energiespeicher in der Industrie ist also kein Luxus und keine „grüne Laune“.

Sie ist ein echter Game-Changer, der chaotisches Sonnenlicht in planbare und kontrollierte Leistung verwandelt – genau das, was Fabriken benötigen, die jede Kilowattstunde zählen.

2. Kann ein Energiespeichersystem zu einer bestehenden PV-Anlage hinzugefügt werden – und unter welchen Bedingungen?

Dies ist eine der Fragen, die wir in Industriehallen und bei Investorentreffen am häufigsten hören:

„Wir haben bereits eine PV-Anlage. Können wir wirklich ein Energiespeichersystem daran anschließen, oder müssen wir alles von Grund auf neu aufbauen?“

Die Antwort lautet: Ja, es ist möglich. Aber die ganze Wahrheit folgt nach dem „Aber“.

In der Praxis ist es ein wenig wie beim Aufrüsten eines Autos. Sie können einen Turbolader hinzufügen, aber nicht jeder Motor und jedes Getriebe verkraftet eine solche Nachrüstung.

Schlüsselfaktoren:

• Art des PV-Wechselrichters
  Wenn Ihre Anlage Hybridwechselrichter nutzt, ist der Weg unkompliziert. Das Speichersystem lässt sich direkt über die DC-Schnittstelle integrieren. Haben Sie jedoch einen klassischen String- oder Zentralwechselrichter, benötigen Sie einen zusätzlichen Batterie-Wechselrichter und eine AC-gekoppelte Konfiguration. Diese Lösung wird in über 70 % der nachgerüsteten Industrieanlagen weltweit eingesetzt, da sie Flexibilität bietet, ohne die gesamte Infrastruktur ersetzen zu müssen.

• Anschlusskonzept
  In vielen Fabriken ist die PV-Anlage an die Haupt-Mittelspannungsverteilung angeschlossen. Das Hinzufügen eines Speichers bedeutet oft den Umbau eines Feldes, manchmal sogar die Installation einer neuen Schaltanlage mit eigener Schutztechnik. Hier wird die retrofit energy storage integration with existing PV plants in industrial facilities zur praktischen Realität.

• Vorgaben des Verteilnetzbetreibers (DSO)
  Die Netzbetreiber haben unterschiedliche Ansätze, doch der gemeinsame Nenner ist einfach: Wenn das Speichersystem die Energieflüsse im Netz beeinflusst, müssen die Anschlussbedingungen aktualisiert werden. In Deutschland ist das Verfahren für Speicher über 135 kW obligatorisch, in Spanien liegt die Schwelle bei 100 kW und in Polen bei 50 kW. Durchschnittliche Wartezeit für neue Bedingungen: 2 bis 6 Monate, je nach Region.

• Anschlusskapazität und Kurzschlussanalyse
  Speicheranlagen sammeln nicht nur Energie, sie speisen diese auch mit hoher Leistung zurück. Das erfordert eine Analyse der Kurzschlussströme und eine Anpassung der Schutzsysteme. In der Praxis ist heute jedes Projekt über 500 kWh mit einer Simulation in Software wie DIgSILENT PowerFactory oder ETAP verbunden.

Zur Veranschaulichung: Laut Fraunhofer ISE waren im Jahr 2023 über 40 % der Energiespeicherprojekte in Europa Nachrüstungen bestehender PV-Anlagen.

Die Integration ist also möglich, erfordert jedoch stets ein technisches Audit und oft auch Papierarbeit.

Die gute Nachricht?

In 80 % der Fälle können Sie „den Kaffee mit derselben Tasse austrinken“ – das heißt, Sie können einen Speicher hinzufügen, ohne die gesamte PV-Anlage auszutauschen. Die schlechte Nachricht? In den restlichen 20 % bricht die Tasse und Sie benötigen eine neue, was eine Modernisierung eines Teils der Infrastruktur bedeutet.

Kurz gesagt, auf die Frage „Kann ein Energiespeicher an eine bestehende PV-Anlage angeschlossen werden?“ lautet die Antwort: Ja – sofern Sie den Ingenieuren Zeit und Werkzeuge geben, um zu prüfen, ob Ihr System für eine solche Integration bereit ist.

Vielleicht interessiert Sie auch:

Wie man den richtigen Energiespeicher für Photovoltaik wählt: 5 entscheidende Tipps

3. Technische Aspekte der Integration – Ingenieurwesen in der Praxis

Das Hinzufügen eines Energiespeichersystems zu einer PV-Anlage in einem Industriebetrieb klingt vielleicht nach einfacher Mathematik: hier ein Modul, dort eine Batterie, Kabel anschließen – fertig. Die Realität? Es ist eher wie ein Tetris-Spiel, bei dem jeder Baustein perfekt passen muss, sonst stürzt der ganze Turm ein.

AC-Coupling oder DC-Coupling?

Das ist die erste Frage, die in jedem Planungsbüro gestellt wird.

Bei der Nachrüstung bestehender industrieller PV-Anlagen ist die häufigste Wahl ein AC-gekoppeltes Speichersystem. Der Speicher wird auf der AC-Seite angeschlossen, also an demselben Schaltschrank, an dem auch die PV-Wechselrichter installiert sind. Dadurch lassen sich Batterien ohne größere Eingriffe in eine bereits laufende Anlage integrieren. Man muss jedoch bedenken, dass jede zusätzliche Umwandlung (DC–AC–DC–AC) Verluste von bis zu 6–10 % verursacht.

Bei Neuprojekten werden zunehmend Hybridwechselrichter mit DC-gekoppelten Speichersystemen eingesetzt. Diese Lösung reduziert die Umwandlungsverluste auf lediglich 2–3 % und verbessert die Gesamteffizienz deutlich. In der Praxis ist die Integration von PV und Speicher über Hybridwechselrichter inzwischen Standard in neu gebauten Industrieanlagen, insbesondere dort, wo das Ziel maximale Eigenverbrauchsquote und schneller ROI ist.

BMS – das Gehirn der Anlage

Jedes industrielle Speichersystem verfügt über ein eigenes Battery Management System (BMS). Es funktioniert wie ein Personal Trainer: Es stellt sicher, dass die Zellen nicht überhitzen, gleichmäßig geladen werden und nicht in einen gefährlichen „Energiecrash“ geraten. Ohne funktionierendes BMS können selbst die effizientesten Lithium-Ionen-Zellen schneller ausfallen als das Smartphone eines Teenagers während einer Gaming-Session.

Schutz und Normen

Sicherheit darf nicht vergessen werden. Wenn ein industrielles 1-MWh-Speichersystem „niesst“, ist die Wirkung weitaus dramatischer als bei einem Kurzschluss eines Wasserkochers im Büro. Deshalb sind erforderlich:

• Überstromschalter und Isolatoren,

• Brandlöschsysteme (häufig gasbasiert, z. B. Novec 1230),

• Zertifizierungen gemäß PN-EN 50549, IEC 62933 oder UL 9540A – je nach Markt.

EMS – wer das Sagen hat

Am Ende der Kette steht das Energy Management System (EMS). Es entscheidet, wann sich der Speicher lädt und wann er entlädt. In der Praxis ist das EMS der digitale Dirigent des Orchesters, der koordinieren muss:

• die PV-Produktion,

• das Verbrauchsprofil der Anlage,

• die Energiepreise (wenn das System mit Arbitrage arbeitet),

• manchmal auch Vorgaben aus dem Kapazitätsmarkt oder aus Systemdienstleistungen.

Ohne EMS arbeitet der Speicher chaotisch – und anstatt Geld zu sparen, kann er die Kosten sogar erhöhen.

Kühlung

Für kleine Systeme (etwa 50 kWh) reicht Belüftung aus. Industrielle Systeme mit 1–5 MWh benötigen jedoch HVAC mit aktiver Kühlung und Feuchtigkeitskontrolle. Laut Studien von DNV GL verlängert eine gute Kühlung die Lebensdauer von Lithium-Ionen-Zellen um 25–30 %.

Ohne sie degradieren Batterien schneller als ein Server in einem überhitzten Serverraum.

Die Integration von PV mit industriellen Energiespeichern ist mehr als nur Kabel verbinden. Es ist eine präzise Orchestrierung von Wechselrichtern, Schutzsystemen, EMS und Kühlung. Jedes Detail – von der Geräteauswahl bis zu den Sicherheitsstandards – entscheidet, ob Ihr System 15 Jahre lang Einsparungen bringt oder nach zwei Saisons zu einem teuren Spielzeug wird.

4. Regulatorische Anforderungen und die Rolle des DSO – Papierarbeit, die über die Inbetriebnahme entscheidet

Das Hinzufügen eines Energiespeichersystems zu einer PV-Anlage in der Industrie ist nicht nur eine technische Herausforderung.

In vielen Fällen stellt sich das größere Problem als … Papierarbeit heraus. Der Verteilnetzbetreiber (DSO) muss sicher sein, dass die ans Netz angeschlossene Anlage kein „wildes Pferd“ wird. Deshalb sind regulatorische Verfahren unverzichtbar.

Deutschland – Ordnung muss sein

In Deutschland gilt die Mittelspannungsrichtlinie (MV-Richtlinie), die eine Anmeldung jedes Speichersystems über 135 kW vorschreibt. In der Praxis bedeutet dies:

• Durchführung einer Netzverträglichkeitsanalyse,

• Abstimmung mit einem zertifizierten Sachverständigen,

• obligatorische Tests der automatischen Abschaltung bei Spannungsausfall.

Interessant: Laut Fraunhofer ISE werden mehr als 30 % der Anträge wegen unvollständiger Formulare abgelehnt – nicht, weil das System ungeeignet wäre, sondern weil die Unterlagen falsch ausgefüllt wurden.

Spanien – schneller, aber mit Haken

Spanien verfügt über einen dynamisch wachsenden Markt für PV und Speicher, doch die Betreiber verlangen bereits für Systeme über 100 kW eine Genehmigung. Das Verfahren ist einfacher als in Deutschland, jedoch gibt es eine Bedingung: die Bilanzierung. Unternehmen müssen nachweisen, dass das Hinzufügen eines Speichers nicht zu unkontrollierten Einspeisungen ins Netz führt.

In der Praxis bedeutet dies den Einsatz von EMS-Systemen mit Zero-Feed-in-Funktion, die den Export begrenzen, wenn im Betrieb keine Nachfrage besteht.

Polen – Schwellenwerte und Verfahren

In Polen muss jede PV-Anlage über 50 kW vom DSO genehmigt werden. Das Hinzufügen eines Speichers bedeutet:

• Aktualisierung der Netzanschlussbedingungen,

• Vorlage von Einlinienschaltplänen,

• Konformitätszertifikate von Wechselrichtern und Speichersystemen gemäß PN-EN 50549,

• Durchführung von Abnahmetests, einschließlich Messungen der Spannungsqualität und Simulationen des Verhaltens bei Spannungsausfall.

Die durchschnittliche Wartezeit auf eine DSO-Entscheidung beträgt 3 bis 6 Monate. Das häufigste Problem ist die Dokumentation: Wenn die Schaltpläne unvollständig sind, beginnt der Prozess von vorne.

Vereinigtes Königreich – Flexibilität, aber auch Verantwortung

Im Vereinigten Königreich verfolgen die DSOs einen stärker marktorientierten Ansatz. Das Hinzufügen eines Speichers zu einer PV-Anlage erfordert eine Registrierung im Rahmen einer G99-Anwendung (für Systeme über 16 A pro Phase). Die Formalitäten umfassen:

• Vorlage der technischen Daten von Wechselrichter und Batterie,

• Abstimmung der fault ride-through-Verfahren,

• Simulationen der Auswirkungen auf Netzfrequenz und Spannung.

Der Vorteil? In vielen Regionen kann der Prozess beschleunigt werden, wenn das Speichersystem Systemdienstleistungen wie Frequenzregelung im Rahmen des National Grid Programms erbringen kann. In diesem Fall kann die Genehmigung bereits nach 6 Wochen erteilt werden.

Was bedeutet das?

Auch wenn die regulatorischen Unterschiede zwischen Polen, Deutschland, Spanien und dem Vereinigten Königreich erheblich sind, ist der gemeinsame Nenner klar: Ohne Genehmigung des DSO wird das System nicht in Betrieb genommen.

Jeder Markt hat seine eigenen Schwellenwerte (50 kW, 100 kW, 135 kW …), doch die Grundidee bleibt dieselbe: Ein Speichersystem ist nicht nur ein „Akkumulator“, sondern ein aktiver Teilnehmer im Energiesystem.

Deshalb ist es bei der Projektvorbereitung ratsam, Zeit für die Verfahren einzuplanen. Oft entscheidet genau dies darüber, ob die Investition in einem Jahr oder erst in zwei ans Netz geht.

Lesenswert:

Verdienen mit Licht: Wie Deutschland mit Stromspeichern einen Energievorsprung schafft

5. Geschäftsmodelle und Return on Investment – warum CFOs Energiespeicher lieben sollten

Wenn im Vorstand das Wort „Energiespeicher“ fällt, sind die Reaktionen oft polarisiert.

Das Technikteam nickt begeistert, während der CFO die Stirn runzelt und fragt:

„Wie viel wird es kosten und wann amortisiert es sich?“

Zum Glück ist das längst kein Science-Fiction-Thema mehr. Heute lässt sich diese Frage sehr konkret beantworten.

Eigenverbrauch als Fundament des ROI

In Industrieanlagen ist das zentrale Geschäftsmodell die Steigerung des Eigenverbrauchs von PV-Energie.

Wenn eine 500-kWp-Anlage jährlich 550 MWh produziert und der Betrieb den Großteil seiner Energie abends benötigt, werden ohne Speicher bis zu 30–40 % der Energie ins Netz exportiert.

Da die Einspeisetarife 40–60 % niedriger liegen als die Bezugspreise aus dem Netz, wird die Finanzbilanz schnell unattraktiv.

Ein Speichersystem mit 1 MWh Kapazität kann den Eigenverbrauch von 60 % auf bis zu 90–92 % anheben. In der Praxis bedeutet dies jährliche Einsparungen von 65.000–85.000 € in einem mittelgroßen Werk in Mitteleuropa. ROI? 5–6 Jahre – und bei steigenden Energiepreisen sogar noch kürzer.

Reduzierung der vertraglich vereinbarten Leistung und Spitzenlastgebühren

In der Logistik oder Schwerindustrie sind die größten Kosten nicht immer der Energieverbrauch selbst, sondern die Gebühren für Spitzenlasten. Jedes Überschreiten der vertraglich vereinbarten Leistung (zum Beispiel in Tarifen wie C21 oder B23) kann monatliche Strafzahlungen in Höhe von mehreren Zehntausend Euro verursachen.

Hier wirkt der Speicher wie ein Stoßdämpfer – er gleicht Spitzen aus, indem er genau dann Energie ins Netz des Betriebs einspeist, wenn die Last den Grenzwert überschreitet. Das bringt einen schnellen finanziellen Effekt.

In Logistikzentren kann der ROI dadurch auf 3–4 Jahre sinken, weil man Strafen vermeidet, die zuvor unvermeidbar waren.

Neue Einnahmequellen – Arbitrage und Systemdienstleistungen

In weiter entwickelten Märkten wie Deutschland, dem Vereinigten Königreich oder Spanien erwirtschaften industrielle Speichersysteme Einnahmen nicht nur durch Eigenverbrauch und Lastspitzenreduzierung. Es entsteht ein dritter Erlösstrom: Preis-Arbitrage und Systemdienstleistungen.

• Preis-Arbitrage: Das EMS lädt die Batterien, wenn Strom am günstigsten ist (z. B. nachts bei dynamischen Tarifen), und entlädt sie, wenn die Preise steigen. Im Vereinigten Königreich kann der Unterschied zwischen Nacht- und Tagesspitzenpreisen 200–300 % erreichen – was die Amortisationszeit um ein weiteres Jahr verkürzt.

• Systemdienstleistungen (Frequency Response, Demand Response): In Deutschland kann ein Werk mit Speicher einen Vertrag mit dem Netzbetreiber abschließen und eine Vergütung für die Frequenzstabilisierung erhalten.

Typische Sätze liegen bei 20.000 bis 50.000 € pro Jahr für jedes MW verfügbarer Leistung.

6. Situationsmodelle – Energie in Zahlen, die jeder nachvollziehen kann

Große Zahlen klingen oft abstrakt. 1 MWp? 2 MWh? Für die meisten Menschen sehen sie aus wie Codes aus einem Staubsaugerhandbuch. Deshalb lohnt es sich, sie durch die Linse alltäglicher Probleme zu betrachten – dieselben, die wir alle kennen, nur im industriellen Maßstab.

Lebensmittelindustrie – ein Kühlhaus, das nicht stehen bleiben darf

Stellen Sie sich Ihren heimischen Kühlschrank vor. Wenn der Strom ausfällt, beginnt nach einer Stunde die Butter zu schmelzen und das Eis verwandelt sich in wässrige Suppe. Nun vergrößern Sie dieses Problem auf eine Halle voller Kühl- und Gefrieranlagen, in denen Hunderte Tonnen Lebensmittel lagern. Jede Stunde ohne Energie bedeutet Verluste in Höhe von Hunderttausenden Euro.

Eine PV-Anlage mit 1 MWp Leistung produziert dort jährlich über 1,1 GWh – scheinbar viel, doch ohne Speicher fließt ein erheblicher Teil ins Netz. Durch die Ergänzung eines 2-MWh-Speichers stieg der Eigenverbrauch um 25 %. Das Ergebnis? Jährliche Einsparungen von rund 90.000 €.

Kurz gefasst:

• PV-Anlage: 1 MWp

• Produktion: 1,1 GWh/Jahr

• Speicher: 2 MWh

• Effekt: +25 % Eigenverbrauch, 90.000 € jährliche Einsparungen

• ROI: 6 Jahre

Das ist so, als würde jemand sechs Jahre lang Ihre Stromrechnungen bezahlen und Ihnen zusätzlich noch Glasfaser-Internet schenken.

Logistikzentrum – Nerven wegen Lastspitzen

Wir alle kennen den Moment, wenn Waschmaschine, Backofen und Wasserkocher gleichzeitig eingeschaltet werden – und plötzlich springt die Sicherung raus. Stellen Sie sich das nun in einem Logistikzentrum vor, in dem Dutzende Gabelstapler laden, während ein Paketsortiersystem läuft. Ein einziger solcher Lastspitzenmoment und die Rechnung steigt um Zehntausende Euro pro Monat, weil der Betreiber eine Strafe für die Überschreitung der vertraglichen Leistung erhebt.

Die Lösung war ein 1-MWh-Speicher. Er wirkt wie ein Stoßdämpfer – er lädt sich, wenn das System ruhig läuft, und entlädt sich bei plötzlichen Spitzen. Das Ergebnis? 70 % weniger Strafzahlungen und 75.000 € jährliche Einsparungen. ROI: 3,5 Jahre.

Fazit

• PV-Anlage: 800 kWp

• Speicher: 1 MWh

• Effekt: 70 % weniger Strafen bei Lastspitzen, 75.000 € jährliche Einsparungen

• ROI: 3,5 Jahre

Das ist, als würde Ihre Wohnung die Hypothek für eine neue Küche von selbst abbezahlen – nur weil Sie aufgehört haben, die Stromkreise zu überlasten.

Metallurgie – wenn Strom niemals ausfallen darf

Metallschmelzen ist ein Prozess wie Brotbacken. Wenn Sie den Ofen mitten im Vorgang wegen eines Stromausfalls abschalten, ist das Ergebnis nicht mehr zu retten. In der Metallurgie bedeutet jeder Spannungsabfall nicht nur Produktionsausfall, sondern auch das Risiko, Millionen teure Öfen zu beschädigen.

Hier erhöhte ein 5-MWh-Speicher nicht nur die Zuverlässigkeit, sondern verbesserte auch die Stromqualität – verringerte Oberschwingungen und reduzierte Blindleistungsverluste. Zusätzlich begann das Werk, durch Systemdienstleistungen Einnahmen zu erzielen, indem es dem Netzbetreiber bei der Frequenzstabilisierung half. Das Ergebnis?

Über 220.000 € jährliche Einsparungen und Zusatzerlöse, mit einem ROI von 5 Jahren.

Kurz gefasst:

• PV-Anlage: 2,5 MWp

• Speicher: 5 MWh

• Effekt: verbesserte Stromqualität, weniger Oberschwingungen, reduzierte Blindleistungsverluste + Zusatzerlöse aus Systemdienstleistungen

• Gesamt: über 220.000 € jährliche Einsparungen und Einnahmen

• ROI: 5 Jahre

Das ist, als würde Ihr Ofen nicht nur Brot backen, sondern auch noch eine Überweisung dafür bekommen, dass er die Küche Ihres Nachbarn warmhält.

Zahlen mögen wie branchenspezifische Gleichungen klingen, in Wirklichkeit zeigen sie jedoch eine einfache Wahrheit: Ein industrielles Energiespeichersystem ist zugleich Sicherheits­puffer und Einsparungsrechner. Im Alltag kennen gewöhnliche Menschen dieselben Frustrationen – Strom nicht verfügbar, wenn er gebraucht wird, Rechnungen höher als erwartet und Geräte, die Ausfälle nicht verzeihen. Im industriellen Maßstab geht es nicht um geschmolzenes Eis, sondern um Millionenbeträge und Wettbewerbsvorteile.

7. Vier häufigste Fehler bei der Integration von PV und Energiespeicher (und wie man sie vermeidet)

Die Integration von PV und industriellen Energiespeichern ist eine langfristige Investition, doch nur wenige falsche Entscheidungen können sie in eine teure Lektion verwandeln. Hier eine Liste von Fehlern, die sich weltweit wiederholen – von Polen über Deutschland bis Spanien – und wie man sie vermeiden kann.

1. Speicheranlage zu klein

Dies ist die häufigste Falle. Unternehmen wählen oft ein System mit 200–300 kWh, weil es „genau richtig“ erscheint, doch der tatsächliche Bedarf der Anlage ist um ein Mehrfaches höher. Das Ergebnis? Der Speicher ist in einer Stunde entladen und erfüllt seinen Zweck nicht. Das ist wie der Kauf einer winzigen Powerbank fürs Handy – nach einer Ladung hängen Sie wieder an der Steckdose.

Wie vermeidet man das? Analysieren Sie Ihr Energieverbrauchsprofil über mindestens 12 Monate. Wählen Sie eine Speichergröße, die mindestens 2–3 Stunden Anlagenbetrieb bei mittlerer Last abdeckt.

2. Kein EMS (Energy Management System)

Ohne intelligenten Controller lädt sich der Speicher, wenn die Sonne scheint, und entlädt sich, wenn … es nicht unbedingt wirtschaftlich ist. Statt Geld zu sparen, kann das Unternehmen zusätzliche Verluste erzeugen.

Wie vermeidet man das? Investieren Sie in ein EMS, das PV-Ertragsprognosen, Energiepreise und das Verbrauchsprofil der Anlage berücksichtigt. Es ist das Herzstück des gesamten Systems – ohne EMS haben Sie nur eine teure Batterie, kein Optimierungswerkzeug.

3. Unterschätzte Batteriekühlung

Lithium-Ionen-Zellen mögen keine Hitze. Jede Temperaturerhöhung um 10 °C verkürzt ihre Lebensdauer um bis zu die Hälfte. Für Systeme über 500 kWh sind aktive Kühlung und Luftfeuchtigkeitskontrolle unverzichtbar. Ohne sie altert die Batterie schneller als eine Büro-Klimaanlage im Hochsommer.

Wie vermeidet man das? Planen Sie eine dedizierte HVAC-Anlage und regelmäßige Wartung ein. Das ist kein zusätzlicher Kostenfaktor, sondern eine Investition in eine um 20–30 % längere Lebensdauer des Speichers.

4. Ignorieren der Formalitäten mit dem Verteilnetzbetreiber (DSO)

Viele Investoren überspringen diesen Schritt in der Hoffnung, dass sich „alles schon regeln wird“. Später stellt sich heraus, dass die Inbetriebnahme durch eine fehlende Genehmigung des Betreibers blockiert wird. Mitunter verzögert sich das Projekt um ein halbes Jahr – und der ROI verschiebt sich um Jahre.

Wie vermeidet man das? Berücksichtigen Sie regulatorische Verfahren im Projektzeitplan. Jedes Land hat seine eigenen Schwellenwerte (Polen – 50 kW, Spanien – 100 kW, Deutschland – 135 kW). Je früher Sie das Gespräch mit dem DSO beginnen, desto weniger Probleme am Ende.

Diese vier Fehler – falsche Dimensionierung, fehlendes EMS, unzureichende Kühlung und nicht beachtete DSO-Formalitäten – verursachen über 70 % der Probleme bei Industrie-Speicherprojekten.

Mit einem passenden Audit und guter Planung lassen sie sich vermeiden, und Sie erhalten ein System, das in den nächsten 15–20 Jahren zuverlässig funktioniert.

8. Die Zukunft der Energiespeicher – Standard statt Luxus

Noch vor einem Jahrzehnt galten industrielle Energiespeicher als futuristisches Gadget für Pioniere. Heute ist klar: Sie sind kein Luxus mehr, sondern ein Eckpfeiler der Wettbewerbsfähigkeit. Die IEA prognostiziert, dass sich die weltweit installierte Speicherkapazität bis 2030 vervierfachen wird. BloombergNEF weist darauf hin, dass die Kosten für die Speicherung von 1 kWh Energie im Vergleich zu 2020 um weitere 40 % sinken werden.

Das bedeutet: In wenigen Jahren wird die Frage nicht mehr lauten „Sollten wir Speicher installieren?“, sondern „Wie groß soll das System sein und wie soll es integriert werden?“

In Deutschland wird bereits jede dritte neue PV-Anlage im Industriesektor von Anfang an mit Batterien geplant. In Spanien beschleunigen Förderprogramme die Einführung von Solar-plus-Speicher-Systemen, und im Vereinigten Königreich erzielen Betriebe mit Systemdienstleistungen schneller Einnahmen, als Analysten erwartet haben.

Der Trend ist unumkehrbar. Unternehmen, die jetzt nicht über Integration nachdenken, werden in einigen Jahren mit höheren Rechnungen und geringerer Flexibilität im Markt aufwachen.

Von Wechselrichtern über EMS bis hin zur Qualität der Netzinfrastruktur – jedes Element ist entscheidend.

Bei Energeks machen wir es einfach.

Unsere Aufgabe ist es nicht nur, Speicher mit PV-Anlagen zu integrieren, sondern auch sicherzustellen, dass die gesamte Energie, die Sie produzieren und speichern, tatsächlich Ihrem Unternehmen zugutekommt.

Deshalb setzen wir auf unsere Tier-2-Ecodesign-Transformatoren – öltrafo und gießharzisoliert – praktisch verlustfrei, sodass keine Energie in Kabeln oder Kernen verpufft. Das ist für uns wichtig, weil wir wissen, dass jeder Kilowatt zählt, und in Ihrem Betrieb nicht die Theorie, sondern die realen Ergebnisse entscheidend sind.

Die Zukunft der Industrie hängt nicht von Technologie, sondern von Entscheidungen ab.

Energiespeicher und moderne Mittelspannungstransformatoren sind heute keine „Premium-Option“ mehr, sondern Werkzeuge, die über Sicherheit und Rentabilität entscheiden.

Wenn Sie Investor, Planer oder Betreiber einer Industrieanlage sind und Sie möchten:

• den Eigenverbrauch Ihrer PV steigern,

• die Prozesskontinuität absichern,

• mit Tier-2-Technologie einen Wettbewerbsvorteil erzielen,

dann sind wir offen für Partnerschaften und Zusammenarbeit. Wir sind überzeugt, dass man das meiste nicht allein, sondern gemeinsam erreicht – mit Kunden, Planern, Netzbetreibern und Lieferanten.

Vielen Dank für Ihre Zeit und Aufmerksamkeit bei der Lektüre dieses Artikels.

Wenn das Thema Integration von PV und Energiespeichern für Sie relevant ist, laden wir Sie zu einem Gespräch ein. Gemeinsam können wir ein System aufbauen, das nicht nur funktioniert, sondern Ihre Geschäftsergebnisse vorantreibt – verlustfrei, kompromisslos und im Geist einer zukunftsorientierten Energie.

Treten Sie auch unserer Community auf LinkedIn bei, wo wir regelmäßig Wissen, Analysen und Geschichten aus der Branche teilen. Wir freuen uns darauf, Ihre Perspektive und Ihre Erfahrungen kennenzulernen – denn der wahre Wert liegt im Austausch.

QUELLEN:

IEA – Renewables 2023 Report
https://www.iea.org/reports/renewables-2023

BloombergNEF – Energy Storage Market Outlook 2024
https://about.bnef.com/energy-storage

Fraunhofer ISE – Energy Storage Integration in Industry
https://www.ise.fraunhofer.de/en/research-topics/energy-storage.html

Cover Photo: Young777/2172501561

Leerlaufverluste in Tier-2-Transformatoren. Eisen, Wärme und Kondensatoren, die versteckten Kosten, die niemand sieht.

Stellen Sie sich einen Küchenhahn vor, der alle paar Sekunden tropft.

Eine Woche lang ignorieren Sie das Geräusch. Nach einem Monat hören Sie es nicht mehr.

Nach einem Jahr stellen Sie fest, dass Sie eine Wasserrechnung bezahlt haben, die in keiner Weise zu Ihrem tatsächlichen Verbrauch passt.

Leerlaufverluste in Transformatoren funktionieren ähnlich. Ein an das Netz angeschlossener Transformator verbraucht Energie, auch wenn auf der Niederspannungsseite keine Last vorhanden ist. Es ist das Atmen des Kerns. Es ist die Magnetisierung der Bleche. Es ist Wärme, die leise entweicht und zu Betriebskosten der Anlage wird.

Tier 2 hat die Anforderungen an Verluste verschärft und ermöglicht, diese Unterschiede endlich objektiv zu messen. Das ist eine gute Nachricht für Investoren, Auftragnehmer, Planer und Asset-Manager, sofern sie wissen, welche Zahlen relevant sind und wie man sie liest. In diesem Text legen wir es Ihnen offen dar.

Wenn Sie nach konkreten Informationen suchen, finden Sie hier Formeln, Grenzwerte aus den Vorschriften, Beispiele für Berechnungen sowie praktische Hinweise, wie man Datenblätter und Prüfberichte nach IEC liest.

Wir zeigen, wann ein Unterschied von einigen Hundert Watt bei P0 den Aufwand wert ist und wann es besser ist, in besseres Blech, einen größeren Kern oder ein anderes Isoliermedium zu investieren, weil die gesamten TCO schon in den ersten Betriebsjahren sinken.

Wir erklären auch die Rolle der Kondensatoren. Die Pointe vorweg. Kondensatoren reduzieren nicht die Leerlaufverluste des Kerns, können jedoch Ströme im Netz senken und die Bilanz der Lastverluste sowie die vertraglichen Strafzahlungen für cosφ verbessern.

Was Sie im Inneren finden.

Zunächst erkläre ich kurz und verständlich, was Leerlaufverluste sind und woher sie stammen. Danach ordnen wir die Tier-2-Anforderungen in der Europäischen Union und zeigen, was die Tabellen mit zulässigen Verlusten tatsächlich verändern.

Anschließend geht es ums Geld. Wir berechnen, wie viel jedes zusätzliche Kilowatt P0 pro Jahr und über einen Zeitraum von fünfundzwanzig Jahren kostet.

Zum Schluss prüfen wir, wo und wann Kondensatoren den Unterschied machen und wie man sie auswählt, um nicht in Resonanz zu geraten und die Situation zu verschlechtern.

Lesezeit. Etwa 10 Minuten

Was Leerlaufverluste sind und warum sie immer auftreten

Fangen wir mit den Grundlagen an.

Leerlaufverluste P0 sind die Leistung, die ein Transformator verliert, wenn er mit seiner Nennspannung betrieben wird, während die Sekundärwicklung nicht belastet ist.

Einfach gesagt ist dies der Preis dafür, dass der Kern von einem Feld mit fünfzig Hertz magnetisiert wird. P0 besteht hauptsächlich aus Verlusten in den Blechen des Magnetkerns.

Es gibt zwei Hauptmechanismen.

Erstens die Hysterese, also die Energie, die benötigt wird, um das Material durch seinen Magnetisierungszyklus zu führen. Zweitens die Wirbelströme, winzige Stromkreise in der Ebene der Bleche, die Energie in Form von Wärme verstreuen.

In der Praxis bleibt P0 vom Leerlauf bis zur Volllast bei sinusförmiger Versorgung weitgehend konstant, da der Kern im Wesentlichen die gleiche Spannung und Frequenz sieht. Deshalb spricht man umgangssprachlich von Eisenverlusten. Die Definition der Messung von P0 im Leerlaufzustand bei Nennspannung finden Sie in IEC 60076 Teil 1 und 7.

Warum dies ein Fixkostenfaktor ist

Weil Transformatoren im wirklichen Leben selten abgeschaltet werden.

In Mittelspannungs-Umspannwerken, in Photovoltaikanlagen, in Rechenzentren und in industriellen Schaltanlagen laufen sie rund um die Uhr. Das bedeutet 8760 Stunden pro Jahr, in denen jede zusätzliche 100 Watt P0 876 Kilowattstunden Energie verbrauchen.

Über einen Zeitraum von 25 Jahren ergibt das 21 900 Kilowattstunden allein durch diesen winzigen Bruchteil eines Kilowatts.

Wenn der kombinierte Energie- und Netznutzungspreis etwa 0,12 € pro Kilowattstunde beträgt (im Jahr 2025 in der EU je nach Land, Branche und Vertrag ca. 0,08–0,20 €), dann kosten zusätzliche 100 Watt P0 rund 2628 € über die Lebensdauer des Transformators.

Das bedeutet: Ein zusätzliches Kilowatt Leerlaufverluste entspricht 8760 Kilowattstunden jährlich – ein unerbittlicher Faktor. Zum Vergleich: Das ist der typische Jahresverbrauch eines europäischen Haushalts mit 2–3 Personen.

Woher die Unterschiede bei P0 zwischen Transformatoren kommen

Die kürzeste Antwort lautet: aus der Qualität und Güteklasse des Stahls, aus der Technologie des Schneidens und Stapelns des Kerns, aus der Größe des Kerns sowie aus der Betriebsflussdichte, die der Konstrukteur gewählt hat.

Höherwertiges Material und ein größerer Kern bedeuten niedrigere Leerlaufverluste, aber auch mehr Masse und einen höheren Kaufpreis. Die eigentliche Entscheidung lautet daher nicht billig oder teuer kaufen, sondern wie man die Total Cost of Ownership (TCO) im jeweiligen Lastprofil optimiert.

Mit Tier 2 mussten die Hersteller die Verlustgrenzen senken. Infolgedessen erreichen viele moderne Transformatoren P0-Werte deutlich unterhalb der tabellarischen Grenzwerte. Auf diese Grenzwerte gehen wir im nächsten Abschnitt ein.

Wie sich Kondensatoren zu P0 verhalten

Dies ist die Frage, die viele zu einer Abkürzung verleitet.

Leider haben Kondensatoren keinen Einfluss auf die Kernverluste, da P0 durch Material, Geometrie, Spannung und Frequenz bestimmt wird. Die Blindleistungskompensation senkt Ströme in Leitungen und Wicklungen, was die Bilanz der Lastverluste verbessern und Strafzahlungen für cosφ verringern kann, den P0-Anteil jedoch nicht reduziert.

Wir werden auf die Rolle der Kondensatoren in einem eigenen Abschnitt ausführlich zurückkommen, zusammen mit Resonanzrisiken und Dimensionierungsrichtlinien.

Eine praktische Kontrollfrage

Angenommen, der Preisunterschied zwischen zwei Transformatoren beträgt 3000–4000 €, aber die teurere Version hat 300 Watt weniger P0. Welche Lösung ist nach fünf Jahren in einer kontinuierlich betriebenen Anlage günstiger?

In vielen Fällen erreicht der effizientere Transformator bereits im dritten Jahr die Amortisation, und im fünften Jahr beginnt er, reale Einsparungen zu erwirtschaften.

Deshalb gilt im heutigen europäischen Energiemarkt – mit steigenden Stromkosten und strengeren Klimavorgaben – die Optimierung der Tier-2-Leerlaufverluste nicht mehr nur als technische, sondern ebenso als finanzielle und strategische Frage.

Tier 2 in der Praxis. Was die EU-Verlusttabellen verändert haben und wie man sie nutzt

Die Ecodesign-Vorschriften für Transformatoren in der Europäischen Union haben Ordnung in das Thema Verluste gebracht.

Zunächst kam die erste Stufe, Tier 1, gültig ab dem 1. Juli 2015. Danach traten am 1. Juli 2021 strengere Grenzwerte in Kraft, bekannt als Tier 2. Diese betreffen unter anderem die maximal zulässigen Leerlaufverluste (P0) und Lastverluste (Pk) für Mittelspannungs-Transformatoren bis 3150 kVA, mit einer Unterscheidung zwischen ölgekühlten und trockenen Ausführungen.

Die Vorschrift verlangt außerdem, dass in der Dokumentation die Nennleistung, P0, Pk und der Peak Efficiency Index (PEI) angegeben werden, soweit relevant. Dadurch lassen sich Angebote leichter direkt mit der Normtabelle vergleichen, anstatt sich ausschließlich auf Marketingaussagen zu verlassen.

Wie man die Tabellen liest und sich nicht in den Bezeichnungen verliert

Nehmen wir als Beispiel einen Dreiphasentransformator mit 2000 kVA, einer Hochspannungswicklung bis 24 kV und einer Niederspannungswicklung bis 1,1 kV.

Für diese Konfiguration zeigt die Tier-2-Tabelle für Öltransformatoren maximale Leerlaufverluste von etwa 1,305 kW. Bei Trockentransformatoren derselben Leistung erlaubt die entsprechende Tabelle P0 von etwa 2,34 kW.

In der Praxis variieren die zulässigen Werte je nach Spannungskombinationen und speziellen Fällen. Zum Beispiel gelten für 36-kV-Wicklungen oder Doppelnennspannungen Korrekturfaktoren, die die zulässigen Grenzwerte anheben.

Es ist daher entscheidend, Angebote innerhalb derselben Spannungsklasse und unter denselben Konstruktionsannahmen zu vergleichen. Andernfalls vergleicht man Äpfel mit Birnen.

Was ist mit Einheiten über 3150 kVA?

Für größere Transformatoren legt die Vorschrift den Schwerpunkt auf Mindestwerte für den PEI. Das bedeutet jedoch nicht, dass P0 unwichtig wird.

Im Gegenteil. Der PEI hängt sowohl von P0 als auch von Pk ab sowie vom Lastpunkt, bei dem der Wirkungsgrad maximal ist.

In der Dokumentation sollten sowohl der PEI als auch die Last, bei der er auftritt, enthalten sein. Im Zweifel fordern Sie vom Hersteller ein vollständiges Datenblatt mit Messergebnissen und Berechnungsmethoden nach IEC.

Von der Regulierung zum Geld

Jetzt kommt der angenehmste Teil, denn Zahlen vereinfachen die Entscheidungen.

Angenommen, Sie vergleichen zwei Transformatoren derselben Spannungsklasse und Leistung. Einer hat P0 = 2,0 kW, der andere P0 = 2,6 kW. Beide liegen innerhalb der zulässigen Tier-2-Grenzen, aber der zweite ist um 0,6 kW schlechter.

Die Differenz im Energieverbrauch durch Leerlaufverluste beträgt 0,6 kW × 8760 Stunden = 5256 kWh jährlich.

Bei einem Gesamtpreis von rund 0,12 € pro Kilowattstunde (durchschnittliche Energie- und Netzkosten in der EU) zahlen Sie also etwa 631 € pro Jahr nur für diesen Unterschied. Über 25 Jahre summiert sich das auf etwa 15 780 €.

Selbst wenn der Transformator mit besserem Blech schwerer ist und mehr Transportkosten verursacht, sinken die Total Cost of Ownership (TCO) oft deutlich – besonders dort, wo Transformatoren nie abgeschaltet werden. Klingt einfach – und das ist es auch – aber erst Tier 2 hat diese Vergleiche wiederholbar und berechenbar gemacht.

Warum Investoren manchmal Pk überschätzen und P0 unterschätzen

Lastverluste Pk schmerzen an sonnigen Tagen und in Produktionsspitzen, daher erscheinen sie in Berichten sichtbarer. P0 hingegen verursacht Tag für Tag still Kosten – auch in Stillstandszeiten und außerhalb der Saison.

Wenn die Anlage kontinuierlich läuft, ist jedes zusätzliche P0 ein sicherer Kostenfaktor.

Daher lohnt es sich, die Strategie aufzuteilen. Für Anlagen mit hoher Lastvariabilität sollte man Pk sowie Spannungsregelung und Kühlung optimieren. Für Anlagen, die sieben Tage die Woche betrieben werden, muss man P0 stärker berücksichtigen, da es die Grundkosten bestimmt.

Die IEC-Dokumente definieren die Messung von P0 in wiederholbarer Weise, und Ecodesign erzwingt Transparenz der Daten in Katalogen und auf Typenschildern.

Eine Anmerkung zur Datenqualität

Es kommt vor, dass in Angeboten Angaben wie P0 ≤ 2600 W erscheinen. Eine solche Angabe zeigt jedoch nicht, was der Hersteller tatsächlich in Tests erreicht. Fordern Sie immer Werte mit Nachkommastellen und Typprüfberichte nach IEC 60076.

Das ist keine Kritik an den Herstellern, sondern normale Einkaufspraxis bei Anlagen, die über Jahrzehnte bei Ihnen bleiben.

Warum ein Unterschied von 5 kW über 25 Jahre Hunderttausende Euro bedeutet

Leerlaufverluste und das Portemonnaie des Investors

Aus Sicht eines Investors oder Asset-Managers übersetzt sich jede Zahl in der Verlusttabelle direkt in Geld. Stellen Sie sich einen 2000-kVA-Transformator mit Leerlaufverlusten von 15 kW vor. Ein anderer Hersteller bietet einen ähnlichen Transformator an, jedoch mit P0 = 20 kW. Auf dem Papier mögen 5 Kilowatt wie ein kleiner Unterschied aussehen. In der Praxis bedeutet es jedoch 5 kW zusätzlich, die kontinuierlich während 8760 Stunden pro Jahr aufgenommen werden – also 43 800 Kilowattstunden Energie, die niemand genutzt hat, die aber bezahlt werden müssen.

Berechnung über 25 Jahre

Bei einem durchschnittlichen europäischen Strompreis von 0,12 € pro kWh (Energie plus Netznutzung) beträgt die jährliche Kostendifferenz 5256 €. Über 25 Jahre summiert sich das auf 131 400 €.

Das ist keine Abstraktion. Es entspricht einem neuen Elektroauto, einem zusätzlichen Solartracker für Module in einem PV-Park oder sogar einem Jahresbudget für die Wartung einer gesamten Umspannstation.

Warum dies in Ausschreibungen oft übersehen wird

Weil sich die meiste Aufmerksamkeit auf den Kaufpreis des Transformators, die Transport- oder Fundamentkosten richtet. Leerlaufverluste gehen in der Tabelle zwischen Dutzenden anderer Parameter unter. Zudem geben Vertriebsmitarbeiter häufig Werte wie „≤20 kW“ an, ohne den tatsächlich gemessenen Wert zu nennen.

Es ist, als ob man ein Auto mit einem Prospekt kauft, in dem steht: „Verbrauch nicht mehr als 10 l/100 km“. In Wirklichkeit könnten es 7 oder 9,9 sein. Beide liegen in der Norm, aber über die Jahre ist der Kostenunterschied enorm.

Das Fazit

Ein kleiner Unterschied bei P0 ist kein Detail – es ist systematisch verlorenes Geld. Jeder, der Angebote vergleicht, sollte Watt in Euro über einen Zeitraum von 20–30 Jahren umrechnen und erst dann eine Entscheidung treffen.

Die Rolle der Kondensatoren – versteckter Verbündeter oder unnötiger Ballast?

Kondensatoren und Leerlaufverluste

Lassen Sie uns zunächst einen Mythos ausräumen. Kondensatoren reduzieren die Kernverluste nicht. P0 wird durch die Physik des Eisens bestimmt, nicht durch Blindleistungsflüsse. Man kann P0 nur senken, indem man das Kernmaterial, seine Masse oder die Fertigungstechnologie verbessert.

Wo Kondensatoren wirklich wirken

Kondensatoren spielen eine Schlüsselrolle bei der Blindleistungskompensation. Sie verbessern den Leistungsfaktor (cosφ), wodurch Ströme in Leitungen und Transformatorwicklungen reduziert werden. Dies wiederum verringert die Lastverluste (Pk), die proportional zum Quadrat des Stroms sind. Mit anderen Worten: Kondensatoren beeinflussen P0 nicht, können aber die Verlustbilanz der gesamten Anlage spürbar verbessern.

Wie viel Kondensatorleistung benötigt wird

Das hängt vom Lastprofil und von der Art der Verbraucher ab. Wenn eine Mittelspannungsstation viele Induktionsmotoren versorgt, kann die Kompensation mehrere Hundert kvar erfordern. In PV-Anlagen oder Energiespeichersystemen sind die Werte meist kleiner, aber immer noch relevant – in der Größenordnung von 50–200 kvar. Die Faustregel ist eindeutig: Kondensatoren sollten so dimensioniert sein, dass der cosφ auf dem vom Netzbetreiber geforderten Niveau bleibt, in der Regel über 0,95.

Die Resonanzfalle

Es muss darauf geachtet werden, dass die Kompensation nicht in Resonanz mit Netzoberschwingungen gerät. Es kommt vor, dass Kondensatoren statt zu helfen die Situation verschlimmern, indem sie Überspannungen oder Überhitzung verursachen. Deshalb werden in modernen Stationen häufig abgestimmte Kondensatorbänke mit Drosseln oder sogar aktive Blindleistungskompensatoren eingesetzt.

Kondensatoren und Investitionsstrategie

Lohnt es sich, in Kondensatoren zu investieren? Ja – aber nicht als magische Lösung für P0. Ihre Rolle besteht darin, lastabhängige Verluste zu senken, die Energiequalität zu verbessern und Strafzahlungen des Netzbetreibers zu vermeiden. In einem gut ausgelegten System können Kondensatoren die Gesamtverluste um 5–10 % reduzieren und die Wirtschaftlichkeit des Transformators verbessern, insbesondere bei hohen induktiven Lasten.

Wie man das technische Datenblatt eines Transformators und die Angebote der Hersteller liest

“≤30 kW” versus “genau 28,7 kW”

Auf den ersten Blick sehen beide Angaben korrekt aus. Das Problem ist, dass das Symbol “≤” dem Hersteller einen großen Spielraum lässt – in der Praxis kann der Transformator Leerlaufverluste von 19 oder 29,9 kW haben. In beiden Fällen erfüllt er die Norm, doch der Unterschied in den Betriebskosten beläuft sich auf Zehntausende Euro. Deshalb sollten Sie immer einen genauen Wert mit Nachkommastellen verlangen. Das ist keine Laune – sondern gängige Ingenieurpraxis.

IEC-Typprüfberichte

Das Datenblatt ist das eine, ein Typprüfbericht nach IEC 60076 ist etwas anderes. Der Bericht zeigt die tatsächlich gemessenen Verlustwerte und nicht nur die Angaben des Herstellers. Bei Ausschreibungen und technischen Abnahmen ist es sinnvoll, solche Dokumente anzufordern. Es ist vergleichbar mit dem Einfordern zertifizierter Verbrauchstests bei einem Autohersteller – nur dann haben Sie die Gewissheit, dass die Daten stimmen.

Sprachliche und marketingbezogene Fallstricke

In Angeboten finden Sie Begriffe wie „optimierter Kern“, „innovative Konstruktion“ oder „energieeffizientes Design“. Das klingt gut, doch solange keine konkrete P0-Zahl angegeben ist, bleibt es Marketing. Schauen Sie immer auf die Verlusttabelle, nicht auf die Adjektive.

Wie man Angebote Schritt für Schritt vergleicht

• Wählen Sie Transformatoren mit gleicher Nennleistung und Spannung.

• Stellen Sie die Werte für P0 und Pk in einer Tabelle mit Watt-Genauigkeit gegenüber.

• Multiplizieren Sie die Differenzen mit 8760 Stunden pro Jahr und dem Stromtarif.

• Rechnen Sie das Ergebnis auf 25–30 Jahre hoch.

• Vergleichen Sie die Summe mit der Preisdifferenz zwischen den Transformatoren.

Dieser einfache Algorithmus zeigt, dass „anfangs teurer“ sehr oft „im gesamten Lebenszyklus günstiger“ bedeutet.

Der Mythos des schwereren Transformators – bedeutet schwerer immer besser?

Mehr Eisen = weniger Verluste?

In vielen technischen Gesprächen kursiert der Mythos, dass ein Transformator umso besser sei, je schwerer er ist. Ein Körnchen Wahrheit steckt darin. Ein größerer Kern mit mehr Blechen ermöglicht eine geringere Flussdichte und niedrigere Leerlaufverluste. Aber ein schwererer Transformator bedeutet auch höhere Kosten für Transport, Fundament und Montage.

Vergleichsbeispiel

Angenommen, wir haben zwei 2500-kVA-Transformatoren. Der erste wiegt 6,5 Tonnen und hat Leerlaufverluste von 5,8 kW. Der zweite wiegt 7,5 Tonnen, und sein P0 beträgt 5,1 kW. Der Unterschied von 0,7 kW bedeutet eine jährliche Einsparung von 6130 kWh. Bei einem durchschnittlichen europäischen Preis von 0,12 €/kWh entspricht das rund 735 € pro Jahr. Über 25 Jahre ergibt das etwa 18 375 €.

Die Frage lautet: Übersteigen die zusätzlichen Transport- und Fundamentkosten des schwereren Transformators diese Einsparungen? Oft nicht – aber man muss es berechnen.

Wann der leichtere den schwereren schlägt

Wenn ein Projekt die Installation an einem schwer zugänglichen Ort erfordert, wo Transport und Krane enorme Kosten verursachen, kann ein leichterer Transformator trotz höherer Verluste vorteilhafter sein. Besonders in vorgefertigten Umspannstationen, wo Mobilität und begrenzter Platz entscheidend sind, spielt das Gewicht eine reale Rolle.

Schwerer bedeutet nicht immer besser. Anstatt nach Tonnen zu bewerten, sollte man nach der Bilanz der Total Cost of Ownership (CAPEX plus OPEX) beurteilen. Dann zeigt sich, dass es manchmal sinnvoll ist, 100 kg Blech hinzuzufügen – und manchmal, die Logistik und Fundamente zu optimieren.

Leerlaufverluste sind kein Detail, sondern eine strategische Entscheidung

Leerlaufverluste bei Transformatoren sind nicht „eine kleine Zahl im Datenblatt“. Sie sind ein fixer Kostenfaktor, der Tag und Nacht entsteht – unabhängig von der Last. Die Tier-2-Normen haben mehr Transparenz erzwungen, aber erst ein bewusstes Vorgehen von Investor, Planer und Asset-Manager verwandelt diese Zahlen in echte Einsparungen.

Wir haben gezeigt, dass bereits 1 kW Leerlaufverluste fast 9 MWh pro Jahr bedeutet.

Über einen Zeitraum von 25 Jahren entspricht das Hunderttausenden an Währung, die entweder im Budget bleiben oder unbemerkt in Stromrechnungen verschwinden. Wir haben auch die Rolle der Kondensatoren beleuchtet. Sie sind kein Werkzeug zur Reduzierung von P0, sondern ein Schlüsselfaktor bei der Blindleistungskompensation und zur Stabilisierung der gesamten Anlage.

Gut ausgelegte Kondensatoranlagen senken die Lastverluste, helfen, Netzbetreiberstrafen zu vermeiden und verbessern die Wirtschaftlichkeit des Transformators.

Für den Investor ist die wichtigste Erkenntnis einfach: Betrachten Sie die gesamten Lebenszykluskosten (TCO) – nicht nur den Kaufpreis.

Datenblätter müssen kritisch gelesen, IEC-Prüfberichte eingefordert und Watt in Geld umgerechnet werden. Gewicht, Preis oder Größe des Transformators sind nur Teile des Puzzles. Erst die Summe aller Faktoren ergibt das wahre Bild.

Unser Ansatz

Energeks entwickelt und liefert seit Jahren Mittelspannungstransformatoren, vorgefertigte Umspannstationen und Schaltanlagen. In unserem Portfolio finden Sie Tier-2-Mittelspannungstransformatoren – sowohl ölgekühlt als auch trocken – die darauf ausgelegt sind, Leerlauf- und Lastverluste über den gesamten Lebenszyklus zu optimieren. Wir unterstützen unsere Partner in jeder Phase des Projekts – von der Konzeption über die Auswahl des Transformators bis hin zur Inbetriebnahme und zum Service.

Wenn Sie einen Partner suchen, der nicht nur einen Transformator liefert, sondern Ihnen auch hilft, die Kosten über Jahrzehnte realistisch zu berechnen und zu optimieren – sprechen Sie uns gerne an.

Werden Sie außerdem Teil der Energeks-Community aus Energie-Enthusiasten und Fachleuten auf LinkedIn

Quellen:

EUR-Lex. Commission Regulation EU No 548/2014/ Loss Tables Tier 1 i Tier 2.

IEC 60076. Definitions of no-load loss measurement and test principles.

Schneider Electric. Transformer reactive power compensation and the role of capacitors.

Ein Transformator darf heute nicht mehr einfach nur „funktionieren“.

Früher reichte es, wenn ein Transformator einfach arbeitete. Er lief zuverlässig, brummte leise im Hintergrund – und niemand stellte Fragen.
Doch die Zeiten haben sich geändert. Heute müssen elektrische Betriebsmittel nicht nur zuverlässig, sondern auch energieeffizient sein.

Ein Transformator, der nachts Strom verbraucht, nur um „bereit“ zu sein?
Der muss sich erklären – vor dem Kunden, vor dem Auditor, vor dem Planeten.

Die EU-Verordnung Ecodesign Tier 2 ist keine bürokratische Laune, sondern ein echter Paradigmenwechsel:
Was Energie verschwendet, hat keine Daseinsberechtigung. Seit Juli 2021 gelten neue Spielregeln für alle Transformatorenhersteller.

Und für Sie – als Investor oder Planer?

Ein Test der Achtsamkeit: Was kaufen Sie – und was kostet es wirklich über den gesamten Lebenszyklus?

In diesem Artikel erfahren Sie:

• was einen Transformator gemäß Tier 2 ausmacht,

• welche Anforderungen und Normen erfüllt sein müssen,

• wie er sich von älteren Geräten unterscheidet,

• welchen praktischen Nutzen er bringt – technisch und wirtschaftlich,

• und wie Sie Einsparungen greifbar machen – in Euro statt nur in „kWh“.

Lesezeit: 8 Minuten

Was macht einen Tier-2-konformen Transformator aus?

Kurz gesagt: Die Reduzierung von Energieverlusten im Leerlauf und unter Last.
Ein Transformator gemäß Tier 2 muss strenge Effizienzanforderungen erfüllen, wie sie in der EU-Verordnung 2019/1783 festgelegt sind.

Das bedeutet:

• deutlich geringere Leerlaufverluste (no-load losses) – also Energie, die verbraucht wird, wenn der Transformator unter Spannung steht, aber keine Leistung überträgt,

• optimierte Lastverluste (load losses) – verursacht durch Stromfluss in den Wicklungen und Spannungsabfälle,

• spezielle Kernmaterialien – oft Bleche mit hoher magnetischer Induktion und geringer Verlustleistung, z. B. HI-B (High-Grade Grain-Oriented) oder amorphe Bänder (Metglas), die 70–80 % geringere magnetische Verluste verursachen als herkömmliche Materialien.

  ---

Was bedeutet das konkret für Sie?

Ein Beispiel: Ein Mittelspannungstransformator mit 1 000 kVA Leistung.
Ein älteres Tier-1-Modell verursacht jährlich rund 12 000 kWh Leerlaufverluste.
Das bedeutet: Selbst wenn keine Energie übertragen wird – der Trafo verbraucht Strom.
Wie ein leerer Kühlschrank, der Tag und Nacht läuft.

Ein Tier-2-Modell reduziert diese Verluste auf 8 000 kWh im Jahr.
Das spart 4 000 kWh – bei durchschnittlich 0,80 PLN/kWh rund 3 200 PLN jährlich.
In Euro? Etwa 740 € pro Jahr. Über 30 Jahre hinweg: 22 200 € weniger Verluste. Und das bei nur einem Transformator.

Was bedeutet das – anschaulich betrachtet?

Wir rechnen gern in konkrete Vergleiche:

• 4 000 kWh entsprechen etwa 5 Monaten Stromverbrauch eines durchschnittlichen Haushalts (EU-Durchschnitt: 8 000 kWh/Jahr).

• 22 200 € – das sind die typischen Baukosten eines Multifunktionssportplatzes für Schulkinder in einer Landgemeinde.

• Oder: über 42 000 Brote (bei 0,50 € pro Stück).

• Oder: 8 Jahre kostenlose LED-Beleuchtung für ein Schulgebäude.

Wenn Ihr Unternehmen zehn Transformatoren betreibt, ergibt sich ein Einsparpotenzial von über 220 000 € – genug, um ein ganzes Dorf mit grüner Energie zu versorgen ⚡

Warum ist ein Transformator der Stufe Tier 2 effizienter?

Geringerer Magnetisierungsstrom – Dank einer niedrigeren magnetischen Hysterese in den HI-B-Blechen benötigt der Transformator weniger Energie, um in den Betriebszustand zu gelangen.

Verbesserte passive Kühlung – Geringere Verluste bedeuten weniger Wärmeentwicklung, was wiederum den Kühlaufwand deutlich reduziert.

Größerer Wicklungsquerschnitt – Das bedeutet niedrigeren elektrischen Widerstand und somit geringere Joule-Verluste bei der Stromübertragung.

Das alles sind keine Modeerscheinungen oder überzogenen Innovationen.
Das ist solide Ingenieursarbeit – einmal durchdacht, dauerhaft effizient.
Denn wenn es um Energieeffizienz geht, zählen keine Wunder, sondern gute Entscheidungen und langfristiges Denken.

Welche konkreten Anforderungen stellt Ecodesign?

Die EU-Verordnung 2019/1783 nimmt kein Blatt vor den Mund: Seit dem 1. Juli 2021 müssen alle neuen Transformatoren, die auf dem EU-Markt eingeführt werden, die Anforderungen der Ecodesign-Stufe Tier 2 erfüllen. Was bedeutet das konkret? Es ist Zeit, sich von den „stromfressenden Brummbären“ zu verabschieden, die einfach nur dastehen, summen und Strom verbrauchen wie ein veralteter Heizlüfter.

Was schreibt die Verordnung konkret vor?

Die Anforderungen sind präzise – es handelt sich nicht um Empfehlungen oder zu erwägende Ziele, sondern um verbindliche Grenzwerte:

• Leerlauf- und Lastverluste – diese müssen unterhalb der in den Tier-2-Tabellen festgelegten Maximalwerte liegen, abhängig vom Typ des Transformators (Öl-, Trockentransformator, Verteiltransformator).

• Kern- und Wicklungsaufbau – eine Konstruktion „nach alter Schule“ ist nicht mehr zulässig. Erforderlich sind moderne Werkstoffe (z. B. Blechtyp B23R080, amorphe Legierungen) sowie häufig ein höherer Kupferanteil.

• CE-Kennzeichnung und Konformitätserklärung – ohne diese darf ein Produkt nicht auf den Markt gebracht werden.

• Verbot des Einsatzes von Lüftern zur Einhaltung der Grenzwerte – entscheidend ist die passive Effizienz, ohne technische Tricks.

• Technische Dokumentation – sie muss detaillierte Angaben zu Wirkungsgrad und Verlusten enthalten, gemessen gemäß EN 50708-1-1.

Wie sieht das in der Praxis aus?

Wenn Sie eine Umspannstation planen, müssen Sie bereits bei Ausschreibung oder Bestellung prüfen, ob das gewählte Modell diese Grenzwerte erfüllt. Denn nachträgliche „Effizienznachbesserungen“ sind nicht möglich – alles beginnt bei der Geometrie des Kerns und der Anzahl der Wicklungen.

Darüber hinaus muss die Dokumentation exakte Werte bei 75 °C enthalten. Und nein – diese dürfen nicht einfach aufgerundet werden. Deshalb haben viele Hersteller ihre Transformatoren von Grund auf neu konstruiert, statt alte Modelle kosmetisch zu überarbeiten.

Was bringt das in Euro gerechnet?

Bei einer durchschnittlichen Reduktion von 3 000 bis 5 000 kWh pro Jahr im Vergleich zu älteren Modellen, und einem Strompreis von 0,20 €/kWh, ergibt sich eine Einsparung von 600 bis 1 000 Euro jährlich – pro Transformator.

In einem mittelgroßen Industrieunternehmen mit fünf Transformatoren summiert sich das auf bis zu 5 000 Euro pro Jahr – genug, um einen neuen Gabelstapler, neue Hallenbeleuchtung oder sogar ein ganzes Energiemonitoring-System zu finanzieren.

Lohnen sich „unsichtbare Einsparungen“?

Stellen Sie sich vor, Ihr Fuhrpark besteht aus Fahrzeugen, von denen jedes 1 Liter Kraftstoff täglich im Leerlauf verbraucht. Niemand fährt, niemand arbeitet – aber die Tanks leeren sich. Über ein Jahr sind das Hunderte Liter. Und dann? Augen zu und durch, „weil es schon immer so war“?

Tier 2 ist die Entscheidung, nicht mehr wegzuschauen. Kein Strom für Leerläufe zu verschwenden. Jede Kilowattstunde soll einen Zweck erfüllen. Nicht aus Zwang – aus Vernunft.

Welche Normen müssen erfüllt werden – und was bedeuten sie wirklich?

Die Anforderungen der Ecodesign-Richtlinie Tier 2 schweben nicht im luftleeren Raum. Sie basieren auf sehr konkreten technischen Normen, die darüber entscheiden, ob ein Transformator überhaupt innerhalb der Europäischen Union in Verkehr gebracht werden darf. Und nein – das ist keine Frage des Ermessens des Herstellers. Es handelt sich um eine strenge Zertifizierung, die nicht umgangen werden kann. Für Planer und Investoren ist das ein Warnsignal: Wenn ein Gerät keine vollständige normkonforme Dokumentation hat – Finger weg!

Drei zentrale Normen, die Sie kennen müssen:

EN 50708-1-1 – die grundlegende Norm für Leistungstransformatoren. Sie definiert zulässige Verlustwerte, Messverfahren, Referenztemperaturen (75 °C), Messgenauigkeiten und Konstruktionsanforderungen. Das ist das Rückgrat von Tier 2.

EN 50588-1 – gilt für Verteilungstransformatoren bis 3150 kVA. Sie regelt die Prüfung der Effizienz, z. B. Laborbedingungen, Temperaturkompensation, Einfluss der Nennspannung. Besonders relevant bei Trockentransformatoren und Mittelspannung in Kompaktstationen.

ISO 50001 – ein Energiemanagementstandard. Er betrifft zwar nicht direkt die Konstruktion des Transformators, aber wenn Ihre Anlage ESG-konform oder Green-Deal-kompatibel sein soll, dann ist ein Tier-2-Transformator Pflicht.

Was bedeutet „Normkonformität“ konkret?

Die Normen legen fest:

• wie die Verluste berechnet werden (Messung unter Referenzbedingungen, Kalibrierung der Messgeräte),

• wie die Daten im Katalog dargestellt werden (z. B. auf 20 °C oder 75 °C bezogen),

• wie technische Werte angegeben werden dürfen (z. B. keine Leistungsangabe bei abweichender Spannung ohne klaren Hinweis),

• wie die Prüfergebnisse dokumentiert werden – der Laborbericht muss eine Fehlertoleranz, eine Zertifizierung und den vollständigen Messweg enthalten.

Mit anderen Worten: Ein Transformator ohne nachgewiesene Normkonformität ist nicht nur ein Risiko für Ihr Budget – sondern für Ihre gesamte Investition. In einem Audit ist das die erste Prüfung: Testdokumentation nach EN 50708. Fehlt sie? Raus damit.

Normen sind kein Papierkram – sie bedeuten reale Ersparnisse

Manche betrachten „die Norm“ wie einen unnötigen Anhang im PDF-Ordner.

Aber wissen Sie, was es heißt, nicht normkonform zu sein?

• Sie könnten keine Fördermittel erhalten (in vielen Programmen ist Tier 2 Voraussetzung),

• Ihre Versicherung könnte nach einem Schaden die Zahlung verweigern – weil das Gerät nicht zertifiziert war,

• Ihre gesamte Investition könnte bei der Abnahme beanstandet werden.

Und das bedeutet konkrete Verluste: Zehntausende Euro an eingefrorenen Zahlungen, Verzögerungen im Projektplan, Vertragsstrafen.

Müssen Sie wirklich EN 50708 kennen?

Das ist wie mit den Verkehrsregeln.

Sie müssen nicht alle kennen, um zu fahren. Aber wenn Sie nicht wissen, was „Linksabbiegen verboten“ bedeutet, kassieren Sie früher oder später ein Bußgeld.

Wenn Sie Investor, Bauleiter oder Projektingenieur sind – die Kenntnis der EN 50708 macht Sie nicht zum Energieanwalt. Aber sie kann Ihnen den Rücken freihalten, wenn es darauf ankommt.

Und das lohnt sich.

Worin besteht der praktische Unterschied zwischen Tier 1 und Tier 2?

Auf dem Papier? Nur eine andere Zeile in der Tabelle zulässiger Verluste.

Aber in der Realität?

Das ist wie der Unterschied zwischen einem Auto aus den 90er-Jahren und einem modernen Elektrofahrzeug.

Beide bringen Sie von Punkt A nach Punkt B.

Aber das eine verbraucht dabei Sprit und lärmt, das andere fährt leise, effizient und günstig.

Beispiel: Mittelspannungstransformator 400 kVA, 15/0.4 kV

Ein Transformator nach Tier 1 (also dem älteren Standard, der bis 2021 galt) verursacht Leerlaufverluste von ca. 550 W und Belastungsverluste von ca. 4 200 W. Das ergibt im Jahr etwa 39 700 Kilowattstunden verlorene Energie. Bei einem durchschnittlichen Strompreis von 0.20 Euro/kWh entspricht das einem jährlichen Verlust von rund 7 940 Euro.

Zum Vergleich: Ein 400-kVA-Transformator gemäß Ecodesign Tier 2 verursacht geringere Verluste – 400 W im Leerlauf und 3 700 W unter Last. Jährlich ergibt das rund 34 400 Kilowattstunden, also Kosten von ca. 6 880 Euro.

Ersparnis pro Jahr? 1 060 Euro. Das entspricht etwa den Kosten für eine neue NS-Verteilung in einer Werkstatthalle oder fünf Jahre LED-Beleuchtung im Büro.

Beispiel: Mittelspannungstransformator 630 kVA, 15/0.4 kV

Ein 630-kVA-Transformator nach Tier 1 verursacht ca. 800 W Leerlaufverluste und rund 7 000 W Belastungsverluste. Im Jahr ergibt das ca. 62 500 Kilowattstunden verlorene Energie – bei 0.20 Euro/kWh etwa 12 500 Euro.

Ein Tier-2-Transformator 630 kVA gleicher Leistung erreicht bessere Werte:
600 W Leerlaufverluste und 6 200 W unter Last. Das ergibt etwa 55 000 Kilowattstunden pro Jahr, was etwa 11 000 Euro entspricht.

Ersparnis? 1 500 Euro jährlich. Genug, um den jährlichen Öltest und die Wartung der gesamten Station zu finanzieren.

Beispiel: Mittelspannungstransformator 1 600 kVA, 15/0.4 kV

Ein großer Transformator dieser Klasse nach Tier 1 verursacht ca. 1 800 W Leerlauf- und 17 000 W Belastungsverluste. Das ergibt jährlich etwa 140 000 kWh verlorene Energie – ein Kostenfaktor von 28 000 Euro.

Ein Tier-2 Mittelspannungstransformator Transformator 1600 kVA reduziert diese Werte auf 1 400 W im Leerlauf und 15 500 W unter Last. Das ergibt ca. 127 000 kWh pro Jahr – rund 25 400 Euro.

Ersparnis: 2 600 Euro pro Jahr. In 30 Jahren? 78 000 Euro. Das reicht für ein solides Energiespeichersystem für eine ganze Produktionshalle.

Wo liegt der Unterschied?

Magnetbleche: Tier 1 nutzt klassische kornorientierte Bleche (GO), oft mit geringerer magnetischer Induktion. Tier 2 setzt meist auf HI-B oder sogar amorphe Bleche – mit bis zu 70 % geringeren Verlusten.

Wicklungen: Bei Tier 2 wird oft ein größerer Kupferquerschnitt verwendet, was den Widerstand und damit die Wärmeverluste senkt. Das macht den Transformator schwerer – aber deutlich effizienter.

Geometrie und Design: Tier 2 erzwingt eine präzisere Konstruktion – bessere Streufeldführung, geringere Verluste an Verbindungen und optimierte Kühlung.

Anschaffungspreis vs. Lebenszykluskosten (LCC): Tier-1-Transformatoren waren oft 5–10 % günstiger. Doch nach wenigen Jahren hat sich Tier 2 amortisiert – und hängt die alte Generation deutlich ab.

Wie wirkt sich Ecodesign auf Effizienz und Wirtschaftlichkeit aus?

Wenn wir über die „Wirtschaftlichkeit eines Transformators“ sprechen, denken viele sofort: „Na ja – Anschaffungskosten, vielleicht etwas für Transport, Montage und... das war’s.“
Aber genau hier liegt das Problem. Denn das eigentliche Geld geht nicht beim Kauf verloren. Es verdunstet leise und stetig im laufenden Betrieb – durch unnötige Energieverluste. Und genau mit diesem Phänomen räumt die EU-Verordnung Ecodesign Tier 2 auf.

Was bringt höhere Effizienz?

Ein Transformator, der der Ecodesign-Tier-2-Regelung entspricht, ist von Natur aus:

• energetisch optimierter,

• erzeugt weniger Wärme (also weniger Energieverluste),

• hat eine längere Lebensdauer dank niedrigerer Betriebstemperaturen,

• benötigt keine zusätzliche Kühlung (geringere Wartungskosten),

• und erzeugt geringere Total Cost of Ownership (TCO).

Das ist keine Meinung – das ist Fakt.

Ein Transformator mit 20 % geringeren Verlusten amortisiert sich bereits nach 3–6 Jahren – und arbeitet danach für Sie. Kostenlos.

Zusätzliche Vorteile – weniger sichtbar, aber genauso entscheidend:

• Weniger Ausfälle – niedrigere Betriebstemperaturen bedeuten geringeres Risiko für Überhitzung.

• Bessere Kompatibilität mit Automatisierung und Frequenzumrichtern – Tier-2-Transformatoren liefern stabilere Spannungswerte, was die Energiequalität verbessert.

• Stärkere ESG-Positionierung – für Unternehmen, die Nachhaltigkeitsberichte veröffentlichen, zählt jede eingesparte Kilowattstunde doppelt: für das Image und für Investoren.

Was würden Sie mit 5 000 € jährlich tun?

• Sie könnten 20 moderne LED-Leuchten für Ihre Produktionshalle anschaffen.

• Den Jahresservice für Ihren gesamten Maschinenpark bezahlen.

• Oder ganz einfach einen Energietechniker in Teilzeit einstellen – der alle anderen Verlustquellen im Blick behält.

Das sind keine „grünen Wunschträume“ – das ist knallharte Kalkulation. Und je mehr Energie Sie erzeugen, übertragen oder speichern, desto mehr lohnt es sich.

Mit Transformatoren ist es wie mit Autoreifen: Wenn sie schlecht sind, rollen sie zwar... aber verbrennen nur Ihr Geld.

Ein Transformator, der mit Sinn arbeitet

Wenn Sie bis hierher gelesen haben – danken wir Ihnen herzlich. Das bedeutet, dass Ihnen das Thema Effizienz bei Transformatoren nicht gleichgültig ist. Und das ist genau richtig.

Denn moderne Energiewirtschaft funktioniert nicht mehr nach dem Prinzip „kaufen und vergessen“. Es geht um bewusste Entscheidungen, die sich nicht nur finanziell, sondern auch ökologisch auszahlen. Tier 2 ist nicht nur eine Vorschrift – es ist eine Richtung. Und wir bei Energeks wissen, wie man diese Richtung in konkrete Lösungen umsetzt.

Bei Energeks entwickeln wir Mittelspannungstransformatoren, die:

• die Anforderungen der Tier-2-Verordnung erfüllen,

• Energieverluste spürbar reduzieren,

• bereit sind für die Integration mit PV, Speichersystemen und Elektromobilität,

• und vor allem: für Sie arbeiten – nicht gegen Ihre Stromrechnung.

Wenn Sie erfahren möchten, wie Sie einen Tier-2-Transformator für Ihr Projekt auswählen, werfen Sie einen Blick auf unser Angebot: Entdecken Sie die Transformatoren von Energeks.

Danke, dass Sie mit uns sind.

Treten Sie unserer Community auf LinkedIn bei.

Dort teilen wir Wissen, Lösungen und... einen menschlichen Zugang zur Ingenieurskunst.

Quellen:

European Commission – Ecodesign for Transformers (Regulation (EU) 2019/1783)

International Energy Agency – The Role of Efficient Transformers in Grid Decarbonisation

CENELEC – EN 50708 Series for Power Transformers
