Wenn Sie neben einer Transformatorenstation stehen und ein sanftes Brummen hören, ist es schwer zu glauben, dass in diesem Metallgehäuse das Leben des Stromnetzes pulsiert.

Und doch tragen die meisten von uns seit ihrer Kindheit dieselbe Neugier in sich: dieselbe, die uns dazu brachte, nachzuschauen, was sich in einem Golfball, einem Tischtennisball oder einem Tennisball befindet.

Wer nicht versucht hat, ihn zu durchbohren, aufzuschneiden oder aufzureißen, um zu sehen, wie die „Innenwelt“ aussieht, der werfe den ersten Schmelzsicherung ;-)

Ein Transformator funktioniert genau nach diesem archetypischen Impuls: dem Wunsch, dorthin zu schauen, wo wir normalerweise nicht hineinsehen.

Im Inneren eines Transformators geschieht etwas Faszinierendes. Der Strom verwandelt sich wie in einem alchimistischen Prozess, und sein Herz wird von Öl mit nahezu laborreinen Parametern gekühlt.

Was genau verbirgt sich unter dem Stahldeckel?

Und warum funktioniert diese Konstruktion über Jahrzehnte hinweg ununterbrochen, trotz extremer Temperaturen, Vibrationen und Spannungen von Tausenden Volt?

Bei Energeks arbeiten wir täglich mit Mittelspannungstransformatoren – von der Planung und Prüfung bis zur Umsetzung vor Ort. Wir wissen, dass das Verständnis des Inneren eines Transformators nicht nur eine Frage der Neugier ist, sondern auch der Sicherheit, Effizienz und Normkonformität.

Dieser Artikel richtet sich an Ausführende, Investoren, Planer und Technikbegeisterte, die ohne Stromschlagrisiko einen Blick ins Innere werfen möchten.

Nach der Lektüre werden Sie wissen:

• Aus welchen Schlüsselkomponenten ein Öltransformator besteht,

• Welche Rolle das Öl spielt und wie es mit dem Magnetkreis zusammenwirkt,

• Worin sich die Konstruktion eines hermetischen Transformators von einem mit Konservator unterscheidet,

• Welche Konstruktionsfehler seine Lebensdauer am häufigsten verkürzen.

Am Ende erwartet Sie ein Bonus: eine Liste von 5 Betriebsfehlern, die sogar den bestgeplanten Transformator zerstören können.

Lesezeit: ca. 7 Minuten

Der magnetische Kern – das eiserne Herz des Transformators

Wenn Sie einen Öltransformator von außen betrachten, sehen Sie ein robustes Stahlgehäuse, oft eingebettet in die Betonummantelung einer fabrikgefertigten Station. Doch das wahre Leben dieses Geräts spielt sich im Inneren ab – dort, wo sein eisernes Herz schlägt: der magnetische Kern. Ohne ihn wäre der Transformator wie ein Körper ohne Kreislaufsystem – er hätte keine Möglichkeit, die Energie von der Primär- auf die Sekundärwicklung zu übertragen.

Um zu verstehen, wie das funktioniert, muss man kurz zu den Grundlagen der Physik zurückkehren. Ein Transformator „überträgt“ den Strom nicht direkt zwischen den Wicklungen. Stattdessen nutzt er das Phänomen der elektromagnetischen Induktion. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er ein sich änderndes Magnetfeld, das wiederum eine Spannung in der Sekundärwicklung induziert. Und all dies geschieht dank des Kerns – dem Element, das diesen magnetischen Fluss leitet und bündelt, wie eine gut ausgebaute Autobahn für das elektromagnetische Feld.

Woraus besteht der Kern eines Öltransformators?

Nicht aus „Eisen“, wie umgangssprachlich oft gesagt wird, sondern aus Elektroblechen – dünnen, präzisionsgewalzten Bahnen aus Siliziumstahl mit geringen magnetischen Verlusten.

Dies ist ein ganz besonderes Material. Jedes Blech ist mit einer Isolierung beschichtet, um die Bildung von Wirbelströmen zu minimieren, die den Transformator in eine unerwünschte Heizung verwandeln könnten.

Die Dicke eines Blechs beträgt typischerweise 0,23–0,30 mm – etwa so viel wie ein Blatt Technikpapier.

Die Bleche werden schichtweise gestapelt, ähnlich den Seiten eines Energie-Buchs, und zu Paketen zusammengefasst. Dies ist der sogenannte lamellierte Kern. Je dünner die Bleche und je höher ihre Qualität, desto geringer sind die Leerlaufverluste – also die Energie, die der Transformator allein dafür verbraucht, „eingeschaltet“ zu sein, selbst ohne Last.

In Öltransformatoren werden hauptsächlich zwei Kerntypen verwendet:

• Säulenkerne, bei denen die Wicklungen um die vertikalen Säulen des Kerns gewickelt sind,

• Mantelkerne, seltener in der Mittelspannungs-Energietechnik anzutreffen, bei denen die Wicklungen den Kern umgeben.

Säulenkerne haben den Vorteil, dass sie kompakter sind und Wärme besser abführen – ideal für die Zusammenarbeit mit dem Kühlöl.

Wie sieht die Montage des Kerns in der Praxis aus?

Hier endet die Theorie und die wahre Handwerkskunst beginnt. Der Kern eines Transformators darf keine Lücken oder Luftspalte aufweisen, denn jede solche Mikrolücke ist eine potenzielle Quelle für Verluste und Geräusche. Daher werden die Bleche mit chirurgischer Präzision gestapelt. In großen Produktionsstätten setzt man Roboter und Pressen für das automatische Stapeln der Pakete ein, aber bei kleineren Mittelspannungstransformatoren ist buchstäblich noch die Handarbeit des Menschen zu sehen.

Die Bleche werden überlappend gestapelt, in der sogenannten Step-Lap-Technik, die die Verluste an den Stoßstellen reduziert und das charakteristische Brummen verringert. Dieses Brummen, das Sie hören, wenn Sie an einer Station stehen, sind genau diese Mikrovibrationen der Bleche unter dem Einfluss des wechselnden Magnetfelds. Für manche ist es der Klang von Ruhe und Netzstabilität, für andere ein Signal, dass „der Trafo ordnungsgemäß arbeitet“.

Welche Bedeutung hat die Kornorientierung?

Dies ist ein Begriff, der wie aus einem Metallurgiekurs klingt, aber von enormer Bedeutung für die Effizienz des Transformators ist.

Siliziumstahl kann ungeordnet (non-oriented, NO) oder kornorientiert (grain-oriented, GO) sein.

Letzterer hat eine Kristallstruktur, die in einer Richtung ausgerichtet ist, was die Leitung des magnetischen Flusses erleichtert.

Der Effekt? Geringere Verluste und leisere Arbeit. Ein Transformator mit einem Kern aus kornorientierten Blechen kann bis zu 30–40 % niedrigere Leerlaufverluste im Vergleich zu älteren Konstruktionen aufweisen.

In der Praxis bedeutet dies Dutzende von Megawattstunden an eingesparter Energie während der gesamten Lebensdauer des Geräts.

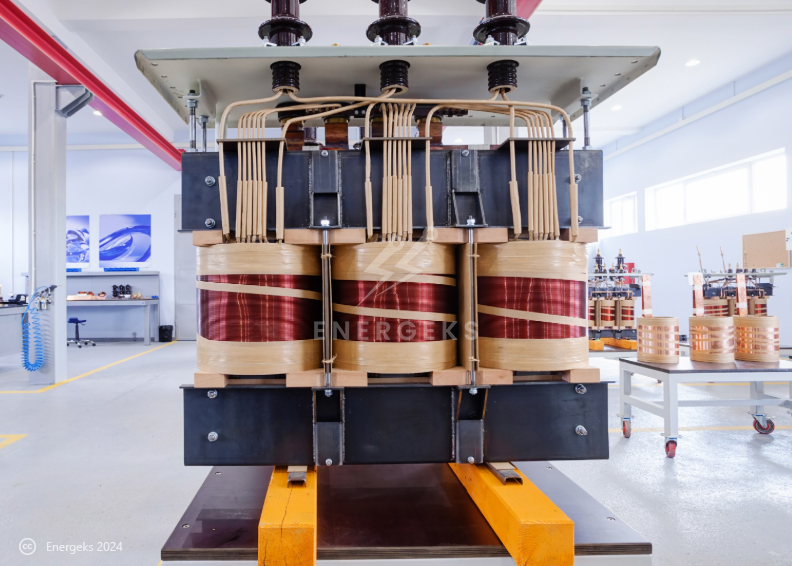

Was Sie hier sehen, ist der Moment, in dem der Ölgigant beinahe bis auf die Knochen entblößt ist und seine kupfernen Muskeln ohne jeden Anflug von Scham zeigt: Die Kupferwicklungen glänzen wie lackierte Felgen, die Isolierung liegt akkurat wie eine perfekte Frisur vom Barbier, und der Kern dient als solides Rückgrat der gesamten Konstruktion. Man sieht, wie viel Präzision, Handwerkskunst und Qualitätsbesessenheit in dieser Arbeit stecken

Öl trifft auf Eisen – oder wie der Kern mit der Kühlung zusammenarbeitet

Der Kern ist vollständig in Transformatoröl eingetaucht, das eine doppelte Funktion erfüllt: Es isoliert und kühlt. Die durch magnetische Verluste und Wirbelströme entstehende Wärme wird vom Öl aufgenommen und an die Wände des Kessels übertragen, wo sie abgestrahlt wird. In modernen Transformatoren werden Systeme mit erzwungenem Ölumlauf eingesetzt, was eine höhere Einzelleistung ohne Überhitzung des Kerns ermöglicht.

Warum ist das alles wichtig?

Weil der Kern nicht nur ein metallenes Skelett ist – er ist der Ausgangspunkt für die gesamte Effizienz des Transformators. Von seiner Qualität hängen ab:

• das Niveau der Leerlaufverluste (also die Energiekosten, die das Netz ohne Last "schluckt"),

• Geräusch- und Vibrationspegel,

• die Betriebstemperatur und die Haltbarkeit der Isolierung,

• und folglich – die Lebensdauer des Transformators.

Wie Ingenieure in den Montagehallen sagen:

„Ein schlechter Kern verbraucht das beste Öl, die besten Wicklungen und das beste Design.“

Deshalb durchläuft der Kern eines Transformators, bevor er zur Station gelangt, Tests auf Induktivität, Verluste und magnetische Permeabilität.

Das sind Untersuchungen, die entscheiden, ob das eiserne Herz in den kommenden Jahrzehnten im gleichmäßigen Rhythmus schlagen wird.

Wicklungen, die Spannung in nutzbare Energie verwandeln

In der Welt der Transformatoren sind die Wicklungen wie die Muskeln eines Bodybuilders.

Sie glänzen nicht wie das lackierte Gehäuse, sie brummen nicht so deutlich wie der Kern, aber sie verrichten die schwerste Arbeit.

Sie wandeln die Spannung um, stabilisieren den Energiefluss und tun dies mit einer Präzision, die geradezu nach einem Vergleich mit Meistern der Kampfkunst verlangt: minimale Bewegung, maximale Wirkung.

In einem Öltransformator gibt es zwei Haupttypen von Wicklungen.

Die Primärwicklung, die die hohe Spannung wie ein Wächter am Tor des Kraftwerks empfängt,
und die Sekundärwicklung, die am Ausgang den Strom in einer für das Netz verträglichen Form abgibt.

Kupfer – oder Aluminium – bilden mehrfach gewickelte, makellos gerade Lagen, die ein wenig an perfekt geschichtetes Blätterteig erinnern.

Jede Lage hat ihre Isolierung.
Jede Windung muss an ihrem Platz sein.
Jeder Millimeter zählt, denn wir sprechen hier von elektrischen Feldern, die in der Lage sind, Spannungen zu erzeugen, die einen einfachen Montagefehler in Sekundenschnelle in einen Brand, eine Ölblockade oder einen Durchschlag verwandeln können, den niemand sehen möchte.

Die Wicklungen in Öltransformatoren sind auch das Element, das den Charakter des Herstellers am meisten verrät.

Ein einziger Blick auf die Geometrie, das Kühlsystem und die Art der Leitungsführung reicht aus, damit ein erfahrener Ingenieur beurteilen kann, ob es sich um Handwerkskunst der ersten Liga oder um ein Budget-Experiment handelt, das besser nicht in die Nähe einer Mittelspannungsschaltanlage gelangen sollte.

Die Linienführung der Wicklung spricht die Wahrheit. Entweder ist sie sauber, einheitlich und perfekt gewickelt, oder sie schreit, dass etwas zu schnell ging.

Es ist wichtig zu bedenken, dass Wicklungen bei Temperaturen arbeiten können, die über hundert Grad Celsius liegen. Das Öl kühlt, aber die Physik lässt sich nicht betrügen.

Daher sind die Isoliermaterialien so wichtig – in der Regel ölimprägnierter Elektroisolierpapier, das gleichzeitig wie eine Decke und eine Barriere wirkt.

Je besser das Papier imprägniert und je gleichmäßiger die Lagen angeordnet sind, desto länger wird der Trafo ohne Murren arbeiten. Mikrolücken, überhitztes Kupfer, eine falsch gewählte Isolationsklasse – all das verkürzt die Lebensdauer des Transformators wie schlaflose Nächte die Lebensdauer eines Menschen.

Genau hier geschieht die ganze Magie der Spannungswandlung.

Im Kern entsteht ein wechselndes Magnetfeld, das eine Spannung in der Sekundärwicklung induziert.

Es ist wie ein Dialog, den man nicht hört, dessen Auswirkungen man aber sieht – in Form von nutzbarer Energie, die Häuser, Pumpen, Fabriken, Energiespeicher und den Rest der Infrastruktur erreicht, die wir als selbstverständlich hinnehmen.

Gut konstruierte Wicklungen sind auch eine Garantie für Stabilität bei Kurzschlüssen und Überlastungen. Ein Transformator, der „kupferhart“ ist, hält mehr aus, weil seine Wicklungen bei kritischen Momenten nicht kollabieren, sich nicht verschieben und nicht reißen.

Der Unterschied zwischen einem soliden und einem schwachen Trafo zeigt sich oft erst nach dem ersten Kurzschluss – und dann gibt es keine Diskussion mehr darüber, welches Kupfer „das richtige“ war.

Zum Schluss lohnt es sich festzuhalten, dass Wicklungen ihren subtilen Charme haben. In ihnen liegt eine gewisse geometrische Ästhetik, Ordnung, Rhythmus. Ein Transformator mit solchen Wicklungen wird sich mit Jahren ruhiger Arbeit revanchieren. Es ist eine dieser Beziehungen, bei der Präzision wirklich wichtig ist.

Wenn Sie sehen möchten, wie diese Wicklungen Schritt für Schritt entstehen, werfen Sie einen Blick in unseren Artikel:

Wie ein Transformator entsteht: 10 Schritte der Öltransformator-Produktion

Das ist eine hervorragende Ergänzung zu diesem Abschnitt, denn es zeigt den gesamten Prozess, vom ersten Blech über das Wickeln des Kupfers bis hin zu den finalen Prüfungen und der Montage. Ein idealer Abschluss des Themas.

Isolieröl – der unsichtbare Wächter der Temperatur

Wenn der Transformator ein lebender Organismus wäre, wäre das Isolieröl sein Blut.

Eine leise, fleißige Substanz, die keine Aufmerksamkeit einfordert, nicht glänzt, nicht spektakulär riecht, aber eine so wichtige Arbeit verrichtet, dass ohne sie das gesamte System wie ein Kartenhaus in sich zusammenfallen würde.

Dieses Isolieröl steht an der Grenze zwischen einem ruhigen Betrieb und einer Katastrophe, die Betreiber lieber nur in Schulungen sehen.

Transformatoröl erfüllt zwei Hauptfunktionen:

Erstens isoliert es – hält Spannungen so effektiv voneinander fern, als würde es ein unsichtbares Schutznetz zwischen den Leitern aufspannen.

Zweitens kühlt es, und zwar buchstäblich jedes Element, das Wärme erzeugt.

Kupfer (oder Aluminium) und der Kern neigen dazu, die Atmosphäre um sie herum zu erhitzen. Das Öl nimmt diese Wärme auf, transportiert sie zu den Wänden des Kessels und gibt sie an die Umgebung ab. Ohne es wäre der Transformator einem Konvektionsofen nicht unähnlich, nur deutlich weniger angenehm.

Am Markt dominieren zwei Hauptkategorien von Öl:

Die erste sind Mineralöle, die Klassiker der Energiewirtschaft. Stabil, vorhersehbar, kostengünstig, mit gut erforschter Charakteristik.

Die zweite sind Esteröle. Sie werden von Planern von Stationen und Photovoltaikanlagen immer häufiger gewählt, da sie biologisch abbaubar sind und einen höheren Flammpunkt haben. In der Praxis bedeutet dies eine zusätzliche Sicherheitsmarge.

Für viele Investoren zählt auch, dass Esteröle besser in das Isolierpapier eindringen, was dessen Alterung verlangsamt.

Die Betriebstemperatur eines Transformators ist ein komplexes Puzzle. Jedes Grad mehr führt zu einer schnelleren Alterung der Zelluloseisolierung. Und es ist die Isolierung, nicht das Kupfer, die über die Lebensdauer des gesamten Geräts entscheidet. Daher ist ein gutes Öl keine Marotte. Es ist eine Investition in Jahrzehnte stabilen Betriebs.

Zu viel Feuchtigkeit im Öl, Verunreinigungen oder chemischer Abbau können zu etwas führen, was in der Energiewirtschaft kurz und direkt als Ärger bezeichnet wird.

Interessant ist, dass Transformatoröl über Jahre hinweg seine eigene Chronik des Gerätelebens führt. Jeder mikroskopische chemische Defekt hinterlässt eine Spur darin.

Daher ist die DGA (Analyse gelöster Gase) wie das Lesen eines Logbuchs. Aus den Ausdrucken kann man ablesen, ob es im Transformator zu Spurenbildung, punktueller Überhitzung, langsamer Isolationsdegradation oder den Anfängen thermischer Prozesse kommt, die eine Reaktion erfordern. Ein erfahrener Diagnostiker kann mehr Informationen aus dieser Probe ziehen als ein Arzt aus einem Lungenröntgen.

Transformatoröl arbeitet auch als Stoßdämpfer.

Es absorbiert Vibrationen, schützt die Wicklungen vor Verschiebung und sichert das System bei Kurzschlüssen. In hermetischen Transformatoren hat das Öl seine Ruhe, da das gesamte System geschlossen ist. In Konstruktionen mit Ölkonservator "atmet" es über ein Atmungssystem, dessen Aufgabe es ist, Feuchtigkeit fernzuhalten.

Warum ist das alles wichtig?

Weil die Ölqualität alles verändert. Wenn das Öl rein, trocken und chemisch stabil ist, kann der Transformator dreißig Jahre lang ohne Launen arbeiten. Wenn das Öl vernachlässigt wird, retten selbst der beste Kern und die glattesten Wicklungen die Situation nicht.

Auf dieser Stufe beginnen viele Ingenieure, das Öl als Partner und nicht als technisches Medium zu betrachten. Denn wenn man sieht, wie gut imprägniertes Papier, sauberes Öl und eine stabile Temperatur in einen leisen Betrieb und geringe Verluste umgesetzt werden, versteht man es von selbst.

Dies ist der unsichtbare Teil des Transformators, der definitiv mehr Aufmerksamkeit verdient.

Falls es Sie interessiert, wie sich Öl unter realen Betriebsbedingungen verhält und woran man erkennt, dass etwas anfängt, schiefzulaufen, werfen Sie auch einen Blick in unseren Artikel:

Öllecks in Transformatoren – ignorieren Sie diese Signale nicht

Dies ist eine praktische Abhandlung über Symptome, Diagnose und Reparatur von Undichtigkeiten, die über das Leben des gesamten Transformators entscheiden können.

Tank, Ölkonservator, Stufenschalter, Thermometer – oder: Der Körper des Transformators

Wenn wir einen Öltransformator als Ganzes betrachten, konzentrieren wir uns leicht auf die Wicklungen und den Kern.

Sie sind das Herz und die Muskeln – das Innere, das die eigentliche Arbeit verrichtet. Aber dieses gesamte Innere benötigt ein robustes Gehäuse.

Einen Körper, der es schützt, die Parameter aufrechterhält und dem Transformator die Chance gibt, drei Jahrzehnte selbst im launischsten Klima zu überleben.

Und hier beginnt die Geschichte von Tank, Ölkonservator, Stufenschaltern und Thermometern.

Elemente, die auf den ersten Blick wie Zubehör aussehen, die aber tatsächlich darüber entscheiden, ob der Transformator überhaupt das Rentenalter erreichen kann.

Der Tank ist der Panzer, der das gesamte System im Zaum hält.

Dicker Stahl, oft in Kühlrippen gewellt, damit das Öl eine Fläche hat, um Wärme abzugeben.
Vor Ort sieht man ihn als unscheinbaren Kasten, aber jeder Konstrukteur weiß: Der Tank ist wie der Panzer einer Schildkröte. Er hält Überlastungen, Temperaturschwankungen, Windböen, knietiefen Schnee und jeden Kurzschluss aus, der die Konstruktion in momentanen Stress versetzt.

Über dem Tank thront oft der Ölkonservator, ein zusätzlicher Ölbehälter, der die durch Temperatur verursachten Volumenänderungen ausgleicht. Er ist so etwas wie die technische Atmung des Transformators.

Wenn sich das Gerät erhitzt, dehnt sich das Öl aus und wandert in den Konservator.
Wenn es abkühlt, kehrt es in den Haupttank zurück.

Die Anwesenheit eines Konservators mag wie ein Detail erscheinen, aber es ist ein Detail, das die Isolierung effektiv vor Feuchtigkeit schützt. Daher suchen viele Fachleute nach einer Antwort auf die klassische Frage: Soll man einen Transformator mit Konservator oder einen hermetischen wählen?

Wir haben uns beide Konstruktionen hier angesehen und laden Sie ein, den Inhalt zu lesen:

Transformator mit Konservator oder hermetisch – wann macht welcher Sinn?

Das ist ein guter Referenzpunkt, wenn Sie eine Bestellung oder Modernisierung einer Station bewusst angehen möchten.

Stufenschalter sind ein weiteres Schlüsselelement des Transformator-Körpers.

Es sind kleine Mechanismen, die es ermöglichen, die Spannung an die Netzbedingungen anzupassen.

Bei Mittelspannungstransformatoren trifft man meist auf lastfreie Stufenschalter, die vor Inbetriebnahme des Geräts eingestellt werden.

Das ist ein bisschen wie das Anpassen der Schuhe vor einem langen Marsch, denn von der richtigen Einstellung hängt es ab, ob der Trafo reibungslos in Betrieb geht oder sich bei Grenzspannungen quälen wird.

Bei größeren Einheiten werden Laststufenschalter (OLTC) eingesetzt.

Das ist schon die hohe Schule. Mechanik, Hydraulik, im Öl gelöschte Funken und laufende Spannungsregelung während des Betriebs.

Dann haben wir Thermometer, Ölstandsanzeiger, Ventile und Relais.

Kleine Elemente, die die Rolle der Sinnesorgane des Transformators übernehmen. Das Thermometer zeigt die Temperatur der Wicklungen und des Öls an. Der Ölstandsanzeiger signalisiert, wenn etwas Beunruhigendes passiert. Ventile ermöglichen schnelles Entlüften oder das Ablassen von Öl für Untersuchungen.

Und das Buchholz-Relais in Transformatoren mit Konservator reagiert auf die Ansammlung von Gasen.

Das ist ein sehr ernstes Signal. Wenn das Buchholz-Relais anspricht, weiß die gesamte Bedienmannschaft, dass gehandelt werden muss, bevor aus einem Funken ein Schaden wird.

Dieser gesamte Körper des Transformators ist ein Team, das nur dann harmonisch funktioniert, wenn jedes Element ausgereift ist.

Die Qualität der Schweißnähte.
Die Dichtheit der Dichtungen.
Die mechanische Stabilität der Kühlrippen.
Der Zustand der Korrosionsschutzbeschichtung.

Das sind die Dinge, die erst vor Ort sichtbar werden, besonders wenn der Novemberwind weht, der Schnee knietief steht und eine Standardabnahme ansteht, bei der niemand auch nur einen Zentimeter nachgeben wird.

Dort zeigen erst der Tank und seine gesamte Familie an Zubehör, ob der Transformator eine durchdachte Konstruktion oder nur der Versuch ist, durch die Hintertür in die Welt der Energiewirtschaft einzutreten.

Der Körper des Transformators ist mehr als eine Metallbox.

Er ist ein Schild, ein Stoßdämpfer, ein Stabilisator und ein Wächter, der das Innere schützt.
Und wenn er gut ausgeführt ist, dankt der Transformator mit ruhigem Betrieb, selbst an Orten, wo Wetter und Lasten launisch sein können.

Die Energiewirtschaft mag keine Überraschungen.
Daher ist es so wichtig, dass die darin eingesetzten Geräte vorhersehbar, dicht und widerstandsfähig sind.

Wenn die Konstruktion versagt und der Transformator den Preis zahlt: Die häufigsten konstruktiven Fallstricke, die seine Lebensdauer verkürzen

Ein Öltransformator kann traumhaft konstruiert und aus dem besten Kupfer des Kontinents gefertigt sein, aber wenn unterwegs ein Konstruktionsfehler auftritt, beginnt sich die Lebensdauer des Geräts bereits am Tag der Montage zu verkürzen.

In der Branche sagt man manchmal, ein Transformator altere nicht an der Zahl der Jahre, sondern an der Zahl der fehlerhaften Konstruktionsentscheidungen, die jemand einst als Einsparung oder kleinen Kompromiss betrachtete.

Und Kompromisse bei Transformatoren rächen sich langsam, aber wirkungsvoll.

Die häufigste Sünde ist die falsche Wicklungsführung.

Wenn das Kupfer ungleichmäßig verlegt ist, wenn lokale Spannungsspitzen auftreten oder Hohlräume entstehen, die später schwer mit Öl zu füllen sind, beginnt der Transformator Probleme zu haben, noch bevor er die Werksprüfungen erreicht.

Bereiche mit schlechterer Kühlung erhitzen sich schneller, und überhitztes Isolierpapier altert in einem Tempo, das später nicht mehr umkehrbar ist.

Aus der Perspektive der Langlebigkeit ist das wie der Einbau eines neuen Motors in ein Auto, dessen Lager bereits verschlissen sind. Es fährt, aber nicht lange.

Der zweite klassische Konstruktionsfehler ist eine schlechte Geometrie des Kühlsystems.

Zu kleine, falsch platzierte oder in einem Winkel angebrachte Kühler, die den natürlichen Ölumlauf behindern. Die Folgen sind einfach. Statt ruhig zu zirkulieren und Wärme abzugeben, bildet das Öl heiße Zonen.

In diesen Zonen altert alles. Das Öl. Das Papier. Die Dichtungen.

Der Transformator funktioniert scheinbar, tut dies aber unter ständiger thermischer Belastung. Und jedes Grad über der Norm verkürzt die Lebensdauer der Isolierung exponentiell. Wer prüfen möchte, wie viel durch eine schlechte Kühlgeometrie verloren gehen kann, braucht nur in die Ölzustandsanalysen nach einigen Betriebsjahren zu schauen. Sie verraten alles.

Das dritte Problem ist die Konstruktion des Tanks.

Man könnte meinen, Stahl sei Stahl. Aber nicht jeder Stahl hat die gleiche Qualität, nicht jede Schweißnaht hält den gleichen Belastungen stand und nicht jede Verbindung bleibt bei Temperaturwechseln dicht.

Selbst eine leichte Verformung eines Kühlers unter Druck kann den Ölumlauf verändern, und eine mikroskopische Undichtigkeit an einer Schweißnaht führt zum Eintritt von Feuchtigkeit. Feuchtigkeit im Öl bedeutet einen erhöhten dielektrischen Verlustfaktor. Ein erhöhter dielektrischer Verlustfaktor bedeutet, dass der Transformator schwerer zu arbeiten beginnt. Und so weiter, bis zum ersten ernsten Alarm.

Ein weiterer Fehler sind Einsparungen beim Dichtungssystem.

In vielen Transformatoren sind gerade die Dichtungen das erste Element, das altert. Schlechter Gummi, unpassende Dichtringe, fehlende Toleranzen für thermische Bewegungen. Das Endergebnis ist immer dasselbe: Das Öl beginnt zu verschwinden. Und ein Transformator ohne Öl ist ein Transformator mit Problemen – nicht nur isolierungstechnisch, sondern auch thermisch. Er beginnt zu arbeiten wie ein Ofen mit verstopftem Schornstein. Früher oder später kommt das Signal, und danach die Frage, warum diese Dichtung fünf Zloty weniger gekostet hat.

Eine eigene Fehlerkategorie sind unüberlegte Lösungen bei Stufenschaltern.

Falsch gewählte Reglerpositionen, schwache interne Isolierung, zu kleine Schaltkammer. All dies führt dazu, dass die Schalter nicht nur schneller verschleißen, sondern auch Orte mit Überschlagrisiko schaffen. Und jeder Funke im Öl erzeugt Gase. Und Gase bedeuten einen Buchholz-Alarm. Und jeder Buchholz-Alarm bedeutet einen Anruf vom Betreiber und lange Gespräche darüber, warum das Gerät nicht ruhig einen weiteren Arbeitszyklus durchlaufen hat.

Zum Schluss lohnt es sich, die zu große Zahl an Kompromissen bei der Geräuschreduzierung zu erwähnen. Schlecht konstruierte Step-Lap-Anordnung, unzureichende Versteifung des Kerns, Spiel in den Paketen. All dies erhöht die Vibrationen, die mit der Zeit zu Mikrorissen in der Isolierung führen.

Auch wenn der Transformator nicht über die Norm brummt, sind Vibrationen sein innerer Feind. Nach Jahren tun sie dasselbe wie Wellen mit einer Betonmole: langsam, unsichtbar, aber konsequent.

Konstruktionsfehler sind wie Mängel im Fundament eines Gebäudes.

Man sieht sie nicht an der Oberfläche, aber sie beeinflussen alles. Jeder Transformator hat seine Geschichte und seine Bestimmung. Und derjenige, der ohne Kompromisse konstruiert wurde, hat die größte Chance, seine fünfundzwanzig bis dreißig Jahre nicht als Kuriosität im Service, sondern als stabiles Element des Netzes zu überleben, das einfach seine Arbeit tut.

5 Betriebsfehler, die sogar den bestkonstruierten Transformator zerstören können

Die Konstruktion ist das eine, aber das Leben des Transformators spielt sich erst vor Ort ab.

Und hier beginnt der wahre Charaktertest des Geräts. Selbst einen perfekt konstruierten und gefertigten Transformator kann man „zugrunde richten“, wenn der Betrieb gegen den gesunden Menschenverstand verstößt.

Auf Baustellen, in Umspannwerken und auf PV-Farmen haben wir viele Situationen gesehen, in denen nicht das Gerät versagte, sondern menschliche Gewohnheiten, Abkürzungen und Eile.

Und ein Transformator, so tapfer er auch ist, gewinnt nicht gegen die Zeit oder gegen Bedienfehler. Hier sind die häufigsten betrieblichen Verfehlungen.

1. Das Ignorieren von Feuchtigkeit.
Ein Transformator mag Wasser in keiner Form. Weder im Öl, noch im Papier, noch solches, das durch Undichtigkeiten eindringt. Wenn der Ölfeuchtegehalt steigt, sinken seine dielektrischen Eigenschaften drastisch. Das Isolierpapier beginnt in einem Tempo zu altern, das man mit dem Fahren eines Autos mit angezogener Handbremse vergleichen kann. Und all dies ließe sich mit einer jährlichen Öluntersuchung und Reaktion auf die ersten Signale vermeiden.

2. Das Überhitzen der Isolierung durch falsche Belastung des Transformators.
In der Energiewirtschaft heißt es oft, man könne einen Transformator überlasten, aber mit Verstand. Das Problem ist, dass viele Ausführende dies ohne Verstand tun, in der Annahme, ein Transformator mit einem schönen MVA-Wert auf dem Typenschild könne das ganze Jahr über mit dieser Last laufen. Dabei gibt jeder Hersteller Kurven zulässiger Überlastungen und Temperaturen an. Sie zu ignorieren ist wie das Einstellen eines Laufbands auf zu hohe Steigung und so zu tun, als sei nichts. Aber es ist etwas. Immer.

3. Das Fehlen regelmäßiger mechanischer Inspektionen.
Dichtungen verspröden. Isolatoren verschmutzen. Ventile können „in Vergessenheit geraten“. Selbst Schrauben an Kühlern lockern sich gerne, wenn der Transformator an einem Ort steht, an dem ein halbes Jahr lang der Wind von einer Seite weht. Mechanische Nachlässigkeit führt zu Undichtigkeiten, Undichtigkeiten zu Feuchtigkeit und Feuchtigkeit zum Ausfall. Eine schnelle, vorhersehbare Spirale, die fast immer vermeidbar wäre.

4. Die Missachtung von Spannungsabweichungen und Netzqualität.
Ein Transformator, der jahrelang bei erhöhter Spannung arbeitet, ist wie ein Mensch, der täglich eine Tasse Kaffee zu viel trinkt. Er schafft es, aber sein Herz wird nicht dankbar sein. Überhitzung des Kerns, erhöhte Leerlaufverluste, überlastete Isolationen. In Verteilnetzen werden Anschlüsse oft schnell und unter Druck gebaut, was dazu führt, dass der Transformator die Folgen schlecht kompensierter Installationen ausbaden muss. Und was sich auf Spannungsebene abspielt, zeigt sich später in den DGA-Ergebnissen.

5. Ungeeignete Umgebungsbedingungen.
Transformatoren vertragen ständige Salzbelastung, industrielle Verschmutzungen, fehlenden Schutz vor ablaufendem Wasser und vom Fundament übertragene Vibrationen schlecht. Steht der Transformator auf einem schlecht ausgeführten Fundament, überträgt sich jeder Kurzschlussimpuls und jeder Windstoß auf die Konstruktion. Nach Jahren macht das einen Unterschied. Man sieht es am Zustand der Kühler, Verbindungen, Isolatoren und manchmal sogar am Kern selbst.

Betriebsfehler sind oft nicht das Ergebnis bösen Willens, sondern der Routine.

Der Transformator steht da, funktioniert, es leuchtet kein Alarm, also geht es ihm „augenscheinlich“ gut. Dabei laufen im Inneren langsame Prozesse ab, die erst nach Jahren sichtbar werden. Ein guter Betrieb bedeutet nicht nur, auf Ausfälle zu reagieren. Es ist die tägliche Fürsorge für ein Gerät, das sich für diese Fürsorge mit Zuverlässigkeit revanchiert. Ein Transformator mit sauberem Öl, gesunder Isolierung und stabilen Betriebsbedingungen kann so vorhersehbar arbeiten, dass es fast langweilig wird. Und Langeweile ist in der Energiewirtschaft die höchste Form des Kompliments.

Was bleibt, wenn wir den Transformator-Deckel schließen

Einen Blick ins Innere eines Öltransformators zu werfen, ist ein bisschen wie das Öffnen des Golfballs aus der Kindheit. Der Unterschied ist nur, dass wir hier anstelle eines Gummikerns Präzision, Thermodynamik, die Chemie des Öls und eine Architektur vorfinden, die Tausende von Volt im Zaum hält.

Ein Transformator ist keine "Metallbox mit Kupfer". Es ist ein lebendiges, reagierendes System, in dem jedes Detail über die Betriebsjahre entscheidet. Kern. Wicklungen. Öl. Tank. Schalter. Diagnostik. Betrieb. Alles zusammen ergibt die Geschichte eines Geräts, das nur eine Aufgabe hat: leise, stabil und ohne Dramen zu arbeiten.

Wenn Sie an einem Projekt arbeiten, bei dem Zuverlässigkeit, Sicherheit, Normkonformität und lange Lebensdauer zählen, sind wir an Ihrer Seite. Wir legen Leistung, Kühlung, Isolationsart, Ölsorte und Parameter fest, die vor Ort wirklich einen Unterschied machen.

Lernen Sie unser Angebot an Ecodesign Tier 2-Transformatoren kennen, einschließlich sofort verfügbarer Einheiten und vollständiger Dokumentationspakete auf der Seite von Energeks. Wir laden Sie auch ein, Teil unserer LinkedIn-Community zu werden.

Wir danken Ihnen, dass Sie hier bei uns sind. Und wenn Sie Ihr Projekt besprechen, Parameter festlegen oder eine Checkliste für die Abnahme eines Mittelspannungstransformators vorbereiten möchten – schreiben Sie uns einfach.

Wir werden es so angehen, wie man die besten Dinge in der Energiewirtschaft angeht: ruhig, konkret und gemeinsam.

Quellen:

https://electrical-engineering-portal.com/

Cable Comminuty.com

Power Tech Systems
