Kupfer und Aluminium in Transformatorenwicklungen haben unterschiedliche Eigenschaften, aber über die Qualität des Geräts entscheidet der gesamte Projektierungsansatz. Prüfen Sie 4 Fakten zu Verlusten, Lebensdauer, Abmessungen und Betrieb.

Auf dem Tisch liegen zwei Angebote.

In einem deklariert jemand: Kupfer, also Premium.

Im anderen: Aluminium, also wirtschaftlich.

Beide klingen überzeugend.

Beide versuchen, Ihre Aufmerksamkeit mit einem einzigen Wort zu gewinnen.

Und genau hier beginnt das Problem.

Denn bei Transformatoren sagt ein einzelnes Wort sehr selten die Wahrheit über das gesamte Gerät aus.

Wir schreiben darüber, weil diese Zweifel in Gesprächen mit Investoren, Planern und Ausführenden immer wieder auftauchen. Jedes Mal sehen wir denselben Mechanismus:

Das Wicklungsmaterial wird oft wie eine Ideologie verkauft, obwohl in der Praxis der gesamte Transformator-Projektierungsansatz zählt: seine Verluste, die Kühlung, die Kurzschlussfestigkeit, die Art der Durchführungen und die Verarbeitungsqualität.

Die geltenden Effizienzanforderungen in der EU und den USA schreiben nicht vor, grundsätzlich Kupfer oder Aluminium zu wählen. Sie erzwingen ein technisches Ergebnis. Das ist ein grundlegender Unterschied.

Die Frage "Kupfer oder Aluminium" ist oft falsch gestellt.

Die bessere Frage lautet: Welcher Projektierungsansatz des Transformators bringt mir den realen technischen, betrieblichen und wirtschaftlichen Nutzen für meine Anwendung?

Dieser Text ist für Personen, die kein Schlagwort kaufen möchten.

Nach der Lektüre werden Sie in der Lage sein, die Materialeigenschaften vom Marketing des Herstellers zu unterscheiden, zu verstehen, wann Kupfer wirklich sinnvoll ist, wann Aluminium eine vernünftige Wahl darstellt und welche Fragen Sie stellen müssen, damit auf der anderen Seite des Tisches Stille eintritt und dann der wertvollste Satz fällt: "Ja, genau darum geht es."

Im Folgenden erwartet Sie Konkretes.

Zuerst räumen wir mit den häufigsten Mythen auf.

Dann gehen wir auf die Physik der Materialien ein, den Einfluss auf Wirkungsgrad und Abmessungen, das Verhalten bei Kurzschlüssen, die Fragen der Verbindungen und Wartung sowie darauf, wie man ein Angebot richtig liest.

Am Ende geben wir Ihnen einen praktischen Entscheidungsfilter.

Lesezeit: ~ 8 Minuten

Wovon hängt die Qualität von Transformatorwicklungen wirklich ab?

Nicht so schnell.

Benennen wir zuerst das Spiel.

Im Streit um die Wicklungen läuft das Spiel in der Regel so ab: Kupfer wird als die Wahl der Vernünftigen, Langlebigen und Professionellen dargestellt, Aluminium als die billigere Alternative.

Oder umgekehrt: Aluminium wird als modern, leicht und völlig ausreichend präsentiert, Kupfer als kostspieliges Relikt.

Beide Narrative sind verkaufsfördernd bequem, weil sie die Realität auf ein einziges Symbol vereinfachen.

Die Technik funktioniert so nicht.

Hersteller und Normen bewerten einen Transformator anhand des gesamten Projektierungsergebnisses.

Entscheidend sind Leerlauf- und Lastverluste, Temperaturanstieg, Isolierung, Impedanz, mechanische Festigkeit, Wärmeabfuhr, das Verhalten bei Überlasten sowie die Qualität der Verbindungen.

Die europäischen Ökodesign-Vorschriften für Transformatoren konzentrieren sich auf Mindestanforderungen an die Effizienz.

Ähnlich verschärft das US-amerikanische Department of Energy (DOE) die Anforderungen an die Energieeffizienz von Transformatoren, schreibt aber kein einziges "richtiges" Wicklungsmaterial vor.

Das ist ein wichtiger Punkt. Denn wenn ein Verkäufer mit dem Material beginnt, statt mit den Parametern für Verluste, Temperatur, Isolationsklasse und Betriebsbedingungen, dann versucht er sehr wahrscheinlich, das Gespräch zu beenden, bevor Sie die unbequemen Fragen stellen. Im Verhandlungsgeschäft ist das ein klassischer Abkürzungsversuch. Bei Transformatoren ebenfalls.

Wahrheit Nummer eins: Kupfer leitet besser, aber das ist nicht alles

Es hat keinen Sinn, so zu tun, als gäbe es keine Unterschiede.

Kupfer hat eine sehr hohe Leitfähigkeit und bildet den Bezugspunkt für die IACS-Skala (Internationaler Standard für Leitfähigkeit).

Für geglühtes Kupfer beträgt der Standard 100 % IACS.

Gleichzeitig ist seine Dichte mit etwa 8,89 g/cm³ hoch.

Aluminium leitet volumenbezogen schlechter, hat aber eine viel geringere Dichte.

Die Aluminum Association weist auch auf etwas hin, das das Kupfermarketing nicht gerne wiederholt: Aluminium bietet etwa die doppelte Leitfähigkeit pro Masseneinheit als Kupfer.

Deshalb ist es seit Jahrzehnten das bevorzugte Material in vielen Übertragungs- und Verteilungsanwendungen.

Und genau hier endet die einfache Erzählung, und die eigentliche Projektierung beginnt.

Wenn Aluminium einen höheren spezifischen Widerstand hat, gleicht der Projektierer dies durch einen größeren Leiterquerschnitt aus.

Mit anderen Worten: Man vergleicht nicht ein nacktes Stück Metall mit einem anderen nackten Stück Metall, sondern zwei vollständige Wicklungsprojekte.

Daher ist der Satz "Kupfer hat geringere Verluste" viel zu schwach, um etwas Sinnvolles zu entscheiden.

Er kann bei gleichem Querschnitt geringere Verluste haben, aber ein Transformator ist kein Wettbewerb um den gleichen Querschnitt.

Er ist ein Wettbewerb um das Ergebnis der gesamten Konstruktion.

Eaton betont ausdrücklich, dass die weit verbreitete Annahme, ein Transformator mit Kupferwicklungen sei per Definition effizienter, zuverlässiger oder kurzfester, eine Vereinfachung und falsche Annahme ist.

Das ist ein bisschen wie der Vergleich zweier Autos nur nach dem Material der Kolben, ohne nach Motor, Kühlung, Getriebe und Aerodynamik zu fragen.

Klingt effektvoll. Sagt wenig aus.

Wahrheit Nummer zwei: Der Wirkungsgrad steckt nicht im Namen des Metalls, sondern im Projektierungsansatz

In den letzten Jahren sind die Effizienzanforderungen strenger geworden.

In der EU gilt die Verordnung 2019/1783, die die früheren Ökodesign-Anforderungen für Transformatoren geändert hat. Die Europäische Kommission weist ausdrücklich darauf hin, dass diese Vorschriften den Markt zu Modellen mit höherer Effizienz und niedrigeren Lebenszykluskosten getrieben haben.

In den USA hat das DOE 2024 neue Standards für Verteilungstransformatoren verabschiedet, mit einer verbindlichen Frist für die Anforderungen ab dem 23. April 2029.

Was bedeutet das praktisch?

Dass der Markt gegenüber Transformatoren, die sich nur auf ein Schlagwort stützen, immer intoleranter wird. Der Hersteller muss die Parameter liefern.

Wenn ein Projekt mit Aluminium die Anforderungen an Verluste und Temperatur erfüllt, dann erfüllt es sie wirklich – nicht nur zum Schein. Wenn ein Projekt mit Kupfer diese Anforderungen nicht erreicht oder dies zu einem ungerechtfertigten Preisaufschlag tut, rettet das bloße Vorhandensein von Kupfer das Angebot nicht.

Und hier kommen wir zu dem Punkt, an dem die Marketing-Erzählung oft zerbricht.

Kupfer ist keine automatische Garantie für einen besseren Gesamtwirkungsgrad des Transformators.

Aluminium ist keine automatische Garantie für einen schlechteren Wirkungsgrad.

Der Wirkungsgrad ist das Ergebnis des elektromagnetischen und thermischen Projekts, der Wahl des Kerns, der Wicklungsgeometrie, der Kühlungsart und der Verlustkontrolle.

Wenn jemand versucht, das Gespräch mit einem Wort zu beenden, lohnt es sich, ruhig zu antworten:

"Verstehe ich Sie richtig, dass Sie sagen wollen, das Material an sich sei wichtiger als die deklarierten Lastverluste, Leerlaufverluste und der Temperaturanstieg?"

Sehr oft wird das Gespräch nach einer solchen Frage plötzlich sachlicher.

Wahrheit Nummer drei: Kupfer gewinnt häufiger dort, wo es auf Kompaktheit und mechanische Reserven ankommt

Um nicht ins andere Extrem zu verfallen, muss man fairerweise sagen: Kupfer hat reale Vorteile.

Dank seiner höheren Volumenleitfähigkeit ermöglicht es den erforderlichen Widerstand mit einem geringeren Querschnitt als Aluminium zu erreichen. In vielen Konstruktionen führt das zu kompakteren Wicklungen und einer einfacheren Unterbringung des Projekts auf begrenztem Raum.

Kupfer hat auch eine hohe mechanische Festigkeit und gute Wärmeleitfähigkeit, was in der Praxis ein Vorteil bei Konstruktionen ist, bei denen es auf Kompaktheit, hohe Leistungsdichte, hohe mechanische Steifigkeit oder spezifische Kurzschlussbedingungen ankommt.

Branchenquellen betonen diese Eigenschaften. Sogar ein Bericht über Schienenanlagen weist darauf hin, dass die offensichtlichen Vorteile von Aluminium die geringeren Anschaffungskosten und das geringere Gewicht sind, während Kupfer kompaktere Lösungen und eine höhere mechanische Widerstandsfähigkeit bietet.

Das bedeutet nicht, dass jedes Kupfer gegen jedes Aluminium gewinnt.

Es bedeutet nur, dass Kupfer dem Konstrukteur unter bestimmten Rahmenbedingungen mehr Komfort bietet. Wenn der Transformator in ein kompaktes Gehäuse passen, unter schwierigeren thermischen Bedingungen arbeiten oder der Investor die Minimierung der Abmessungen priorisieren muss, wird Kupfer oft ein starker Kandidat.

Hier ist die Wahrheit unbequem für beide Seiten des Marketing-Streits.

Der Kupfer-Befürworter kann nicht sagen: "Immer besser."

Der Aluminium-Befürworter kann nicht sagen: "Es gibt nie einen Unterschied."

Es gibt manchmal einen Unterschied. Nur muss man ihn richtig verorten können.

Wahrheit Nummer vier: Aluminium ist kein armer Verwandter, sondern ein Material, das einen ehrlichen Projektierungsansatz erfordert

Der schädlichste Mythos lautet: "Aluminium ist nur eine Kostensenkungsmaßnahme."

Dem ist nicht so.

Aluminium ist ein vollwertiges Ingenieurmaterial, das in der Energietechnik weit verbreitet ist.

Wenn Aluminium den richtigen Querschnitt erhält, gut gelöste Verbindungen, eine geeignete Wicklungsgeometrie und ein sinnvoller Produktionsprozess dahintersteht, kann daraus ein Transformator mit sehr guten Betriebseigenschaften entstehen.

Und an dieser Stelle lohnt es sich, einen Moment innezuhalten.

Das Problem ist nicht Aluminium an sich.

Das Problem ist ein schlechter Projektierungsansatz, der auf Aluminium basiert – oder die Art und Weise, wie ein solcher Projektierungsansatz später verkauft wird. Denn wenn jemand Aluminium zum Aluminium-Preis kaufen, aber gleichzeitig die Kompaktheit von Kupfer, seine konstruktiven Reserven und den psychologischen Komfort des Wortes "Premium" erwarten will, dann spricht er nicht mehr mit der Physik, sondern mit seiner eigenen Vorstellung.

Und die Physik bleibt gelassen. Sie interessiert sich nicht für Etiketten. Sie interessiert sich für Querschnitte, Verluste, Betriebstemperatur, Impedanz, die Art der Durchführungen und die Prüfergebnisse.

Genau dort endet das Marketing und beginnt die Wahrheit über die Qualität des Transformators.

Wann ist Aluminium in einem Transformator sinnvoll?

Hier wird das Gespräch wirklich praktisch.

Denn selbst das beste Material kann man mit einer schlechten Verbindung verderben.

Aluminium hat seit Jahren den Ruf eines "kapriziösen Materials an Anschlussklemmen". Ein Teil dieses Rufs rührt aus der Geschichte alter, schlecht ausgeführter Anwendungen her, ein Teil aber auch aus der realen Notwendigkeit eines korrekten Umgangs mit Verbindungen und Anschlüssen.

Die ANSI C119 Normen umfassen Tests für Aluminium-Aluminium-, Aluminium-Kupfer- und Kupfer-Kupfer-Verbindungen. NEMA erinnert auch daran, dass bei Leitern aus verschiedenen Metallen geeignete, zertifizierte Verbinder und die richtigen Montageverfahren verwendet werden müssen, und dass die Qualität der Terminierung den Anforderungen des Armaturen- und Geräteherstellers entsprechen sollte.

Mit anderen Worten: Das Problem ist nicht "Aluminium ist schlecht".

Das Problem ist: "Ist das gesamte Verbindungssystem so projektiert und ausgeführt, wie es sein muss?"

Das ist genau der Punkt, an dem der Käufer aufhören sollte, nach einem schnellen "Ja" zu jagen, und anfangen sollte, nach einem echten "Nein" zu suchen.

Anstatt zu fragen "Haben Sie Kupfer?", fragen Sie besser: "Wie haben Sie die Materialübergänge gelöst, welche Verbinder verwenden Sie, wie sehen die Verfahren für die Anzugsdrehmomente aus, wie erfolgt die Validierung der Verbindungen und welche Betriebserfahrungen haben Sie?" Dann wird die andere Seite entweder in die Technik einsteigen – oder beim Schlagwort bleiben.

Dann wissen Sie, mit wem Sie sprechen.

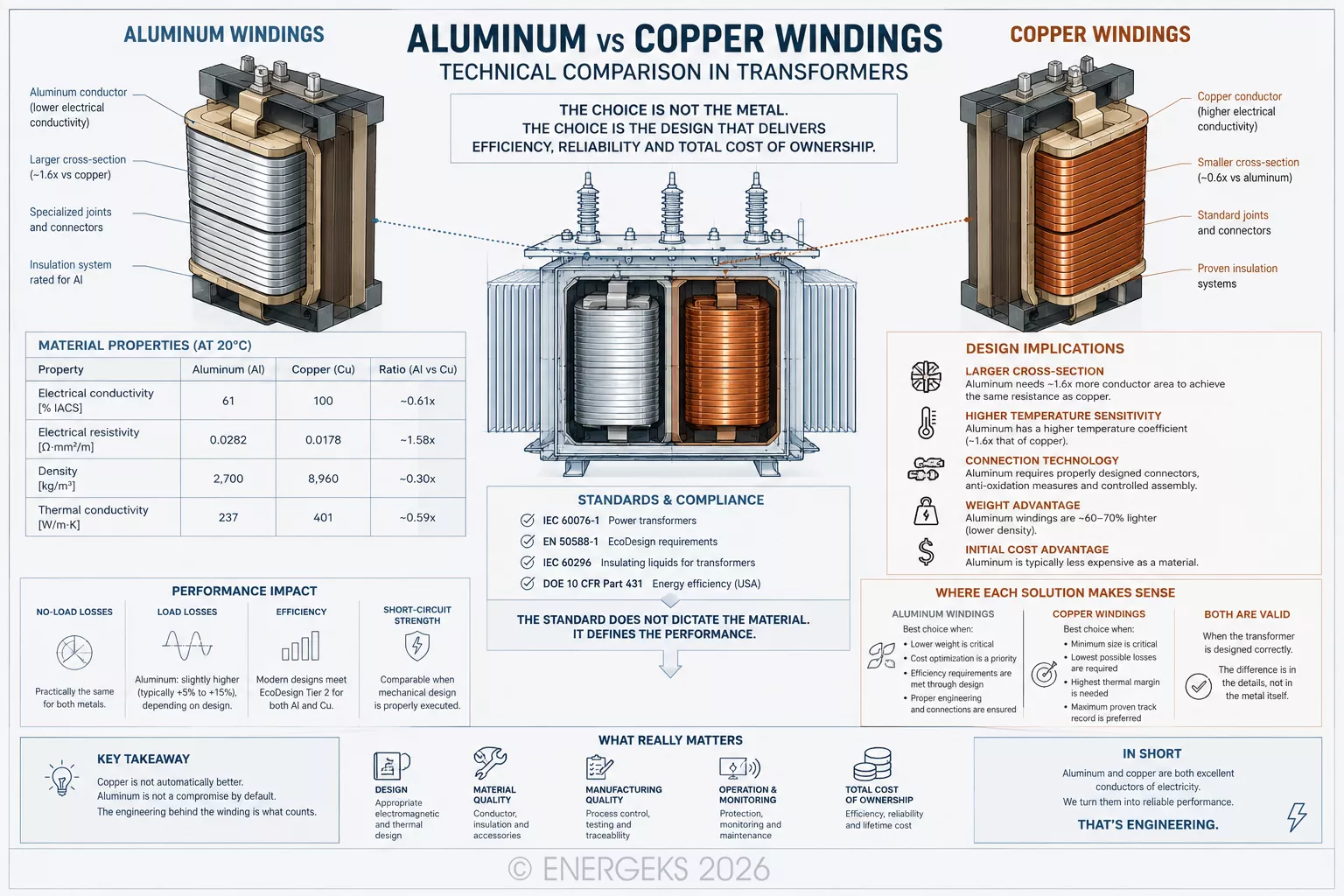

Die Infografik ordnet die wichtigsten Fragen, die bei der Entscheidung "Kupfer oder Aluminium in Transformatorwicklungen" auftauchen. Sie zeigt die Unterschiede in Leitfähigkeit, Querschnitt, Masse, Verlusten und Projektierungsanforderungen, sodass leichter verständlich wird, wovon Wirkungsgrad, Lebensdauer und die Wahl des Transformators für eine bestimmte Anwendung wirklich abhängen. Dies ist eine synthetische Zusammenstellung für Personen, die eine praktische Antwort auf Fragen zu Kupfer- und Aluminiumwicklungen, Leerlauf- und Lastverlusten, Betriebssicherheit und den Gesamtlebenszykluskosten suchen.

Kupfer oder Aluminium im Transformator – was ist besser?

Die Wahrheit liegt nicht auf einer Seite der Barrikade.

Kupfer hat tatsächlich eine höhere Volumenleitfähigkeit, ermöglicht in der Regel kompaktere Konstruktionen und bietet oft mehr Komfort, wenn es auf Abmessungen, mechanische Reserven oder anspruchsvolle Betriebsbedingungen ankommt.

Aluminium wiederum ist seit Jahren ein vollwertiges Material, das in der Energietechnik verwendet wird. Mit einer richtig projektierten Wicklung, geeigneten Verbindungen und einer gut berechneten Gesamtanordnung bedeutet es weder geringeren Wirkungsgrad noch geringere Zuverlässigkeit.

Das Marketing beginnt in dem Moment, in dem aus diesem technischen Unterschied jemand einen Glaubenskrieg machen will. In einer Version hören wir: "Nur Kupfer ist professionell." In der anderen: "Aluminium ist immer genauso gut, und es lohnt sich nicht, mehr zu bezahlen." Beide Narrative sind bequem.

Beide sehen gut im Katalog aus. Und beide vereinfachen das Thema auf ein Niveau, das für den Investor nicht mehr nützlich ist.

Eine reife Entscheidung sieht anders aus.

Wenn kompakte Abmessungen, eine bestimmte mechanische Reserve, eine spezifische Wicklungsarchitektur oder begrenzter Montageraum entscheidend sind, kann Kupfer die treffendere Wahl sein.

Wenn der gut kalkulierte Gesamtpreis, ein vernünftiges Gewicht, angemessene Effizienz und eine bewährte Konstruktion mit korrekt gelösten Verbindungen Priorität haben, kann Aluminium eine völlig rationale Wahl sein. Das Problem besteht also nicht darin, welches Material besser klingt.

Das Problem besteht darin, ob jemand den Transformator anhand von Parametern und Projektierungsansatz bewertet oder nur anhand des Etiketts.

Was ist in einem Transformator wichtiger als das bloße Kupfer oder Aluminium?

Die besten Fragen klingen meist nicht spektakulär.

Sie klingen ruhig und präzise.

Daher ist es besser, anstatt das Gespräch mit dem reinen Wicklungsmaterial zu beginnen, nach den deklarierten Leerlauf- und Lastverlusten, der Isolationsklasse, dem Temperaturanstieg, der Kurzschlussimpedanz, den Abmessungen, dem Gewicht, der Art der Durchführungen, dem Typ der Anschlüsse und den Garantiebedingungen zu fragen.

Es lohnt sich auch nachzufragen, welche Normen und Tests die jeweilige Lösung bestätigen und was Kupfer oder Aluminium in dieser spezifischen Einheit konkret bringt – nicht in der allgemeinen Handelspräsentation.

Genau hier zeigt sich sehr schnell der Unterschied zwischen Technik und Erzählung. Wenn auf der anderen Seite Zahlen, Zusammenhänge, Dokumentation und konkrete Antworten auftauchen, steht das Gespräch auf einem soliden Fundament. Wenn stattdessen hauptsächlich Prestige, Emotion und gedankliche Abkürzungen auftauchen, betreten Sie höchstwahrscheinlich nicht die Welt der Parameter, sondern die des Marketings.

Und vielleicht verbirgt sich genau an dieser Stelle die ehrlichste Antwort auf die ganze Frage nach Kupfer und Aluminium. Die Wahrheit steckt nicht im Metall selbst. Sie steckt im Projektierungsansatz, in der Dokumentation, in der Verarbeitungsqualität und in der Ehrlichkeit des Gesprächs. Kupfer und Aluminium sind keine Helden einer moralischen Geschichte. Sie sind Werkzeuge. Beide Materialien können sehr gut funktionieren. Beide können auch schlecht eingesetzt werden.

Der teuerste Fehler tritt dann auf, wenn jemand aufhört zu denken und die Erzählung anstelle der Parameter kauft.

Was Sie von uns erwarten können

Bei Transformatoren, wie im Leben, wird das meiste Chaos meist durch allzu einfache Antworten verursacht.

Bei Energeks betrachten wir das Thema Wicklungen breiter als nur durch die Brille der Schlagworte "Kupfer" oder "Aluminium". Viel wichtiger ist für uns, ob der gesamte Transformator verantwortungsvoll, stimmig und mit Blick auf einen stabilen Betrieb über viele Jahre hinweg projektiert wurde.

Deshalb zählt für uns bei den Öltransformatoren MarkoEco2 das Gesamtpaket: hermetische Bauweise, Öl nach IEC 60296, Konformität mit EN 50588-1 und EN 60076-1, Monitoring-Möglichkeiten sowie Lösungen, die eine lange Lebensdauer und geringe Verluste unterstützen.

Genau aus solchen Entscheidungen entsteht ein Gerät, das ruhig, stabil und ohne Überraschungen arbeiten soll.

Ähnlich betrachten wir die Trockentransformatoren TeoEco2. Hier entscheidet eine disziplinierte Ingenieursarbeit über die Qualität: Konformität mit EcoDesign Tier 2, Begrenzung von Leerlauf- und Lastverlusten, Brandschutzklasse F1 sowie Bereitschaft für reale Betriebsbedingungen und die Zusammenarbeit mit Schutzeinrichtungen. Das ist Gerät, das nicht nur im Angebot gut aussehen, sondern sich vor allem dort gut machen soll, wo Verlässlichkeit zählt.

Beide Transformator-Typen bieten wir in Varianten mit Aluminium- und Kupferwicklungen an.

Manchmal ist die beste Antwort Kupfer, manchmal Aluminium, und manchmal eben ein gut projektiertes Gesamtpaket. Und das ist eigentlich eine recht gute Nachricht.

In der Energietechnik kostet nicht das Material selbst am meisten.

Am meisten kostet die Vereinfachung.

Daher lohnt es sich, mit einem Angebot ebenso zu verhandeln, wie man gute Kooperationsbedingungen aushandelt.

Mit der Einstellung auf einen realen gegenseitigen Nutzen.

Sie bekommen einen Transformator, der über Jahre seinen Job macht.

Der Hersteller gewinnt einen Kunden, der versteht, wofür er bezahlt. Und erst dann macht das Gespräch wirklich Sinn.

QUELLEN:

1. European Commission, Power Transformers, Ecodesign Requirements

2. U.S. Department of Energy, Distribution Transformers, 2024 final rule and compliance timeline

3. Eaton, Copper vs. Aluminum Conductor Information for Distribution Transformers
