Kompaktstation mit Außenbedienung bis 1250 kVA
Wo sie eingesetzt wird und wie sie aufgebaut ist
Einsatzbereiche
- Handel und Dienstleistungen
- Landwirtschaft und Verarbeitung
- Wohngebäude und Wohnsiedlungen
- kleine Betriebe und Werkstätten
- Stationen zur Übergabe an einen Netzbetreiber, dessen Standard Außenbedienung vorsieht
Aufbau
- Kompaktgehäuse 2,90 x 1,60 m: Transformator bis 250 kVA, 2 MS-Felder, bis zu 6 NS-Abgangsfelder einschließlich Reservefeldern.
- Kompaktgehäuse 2,90 x 2,10 m: Transformator bis 630 kVA, bis zu 5 MS-Felder und 15 NS-Abgangsfelder; in der Ausführung REI 120 bis zu 4 MS-Felder und 10 Abgangsfelder.
- Kompakter Baukörper: Höhe 2,46 m, über Gelände ca. 1,70 m, Einbautiefe ca. 0,77 m auf 0,10 m Unterbau.
- Verbreiterte Gehäuse 2,96 m bis 1250 kVA: Transformatorkammern in der Mitte, NS-Abteil an der einen Stirnwand, MS-Abteil an der anderen, jeweils mit Außentür; Fundament mit Kabelkeller.
- Ölwanne für die gesamte Ölmenge, natürliche Lüftung, Kondensationsschutzheizung, Türverriegelungen der Transformatorkammer und der MS-Schaltanlage.
Vorteile
- Geringe Grundfläche: 4,64 m² oder 6,09 m² im Kompaktgehäuse.
- Leichterer Transport und kleinerer Kran: Das Kompaktgehäuse wiegt ca. 7,5 oder 9,6 t (ohne Ausrüstung).
- Schnellere Aufstellung: Baukörper mit Boden auf Unterbau, ohne separates Fundament.
- Anordnung nach den Erwartungen der Netzbetreiber, die Stationen mit Außenbedienung übernehmen.
Grenzen
- Schalthandlungen und Ablesungen bei geöffneten Türen, auch bei Regen und im Winter.
- Weniger Platz für Ausrüstung: im Kompaktgehäuse bis zu 5 MS-Felder und 15 NS-Abgangsfelder.
- Über 1250 kVA und bei zwei Transformatoren über 630 kVA nur Gehäuse mit Bedienungsgang.
Typische Konfigurationen und Stationscodes
| Leistung | Stationscode | Gehäuse | Gehäusemasse | MS-Felder | Messung | NS-Hauptschalter | NS-Abgänge |
|---|---|---|---|---|---|---|---|
| 100 kVA | ENG-B100-15S-LT-04-N1 | KSZ 2,90 x 1,60 m | ca. 7,5 t | L+T, HH 10 A | NS, 150/5 A | Lasttrennschalter 250 A | 4 x NH1 250 A |
| 160 kVA | ENG-B160-15S-LT-04 | KSZ 2,90 x 1,60 m | ca. 7,5 t | L+T, HH 16 A | NS, 250/5 A | Lasttrennschalter 400 A | 4 x NH2 400 A |
| 250 kVA | ENG-B250-15S-LT-04 fertiges Set | KSZ 2,90 x 1,60 m | ca. 7,5 t | L+T, HH 25 A | NS, 400/5 A | Lasttrennschalter 630 A | 4 x NH2 400 A |
| 400 kVA | ENG-B400-15S-LPT-06 | KSZ 2,90 x 2,10 m | ca. 9,6 t | L+P+T, HH 31,5 A | MS, 20/5 A | Lasttrennschalter 800 A | 6 x NH2 400 A |
| 400 kVA | ENG-B400-15S-LT-06 fertiges Set | KSZ 2,90 x 2,10 m | ca. 9,6 t | L+T, HH 31,5 A | NS, 600/5 A | Lasttrennschalter 800 A | 6 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LPT-06 fertiges Set | KSZ 2,90 x 2,10 m | ca. 9,6 t | L+P+T, HH 40 A | MS, 25/5 A | Lasttrennschalter 1250 A | 6 x NH2 400 A |
| 800 kVA | ENG-B800-15S-LPT-08 | KSWz 2,96 x 3,96 m | ca. 25,1 t | L+P+T, HH 50 A | MS, 40/5 A | offener Leistungsschalter 1250 A, Icu min. 20 kA | 8 x NH2 400 A |
| 1000 kVA | ENG-B1000-15S-LPV-08 | KSWz 2,96 x 3,96 m | ca. 25,1 t | L+P+V, Leistungsschalter | MS, 40/5 A | offener Leistungsschalter 1600 A, Icu min. 24 kA | 8 x NH2 400 A |
| 1250 kVA | ENG-B1250-15S-LPV-10 | KSWz 2,96 x 3,96 m | ca. 25,1 t | L+P+V, Leistungsschalter | MS, 50/5 A | offener Leistungsschalter 2000 A, Icu min. 30 kA | 10 x NH2 400 A |
| 2 x 400 kVA | ENG-B2x400-15S-LPTT-06 | KSWz 2,96 x 5,36 m | ca. 32 t | L+P+T+T, HH 31,5 A | MS, 40/5 A | 2 x Lasttrennschalter 800 A | 6 x NH2 400 A je Sektion |
| 2 x 630 kVA | ENG-B2x630-15S-LPTT-06 | KSWz 2,96 x 5,36 m | ca. 32 t | L+P+T+T, HH 40 A | MS, 50/5 A | 2 x Lasttrennschalter 1250 A | 6 x NH2 400 A je Sektion |
Werte aus dem Energeks Stationskonfigurator für ein 15-kV-Netz und eine feststoff-luftisolierte Mittelspannungsschaltanlage. Gehäusemassen sind Richtwerte, ohne Ausrüstung und Transformator. Ein Klick auf den Code öffnet die Konfiguration im Konfigurator.

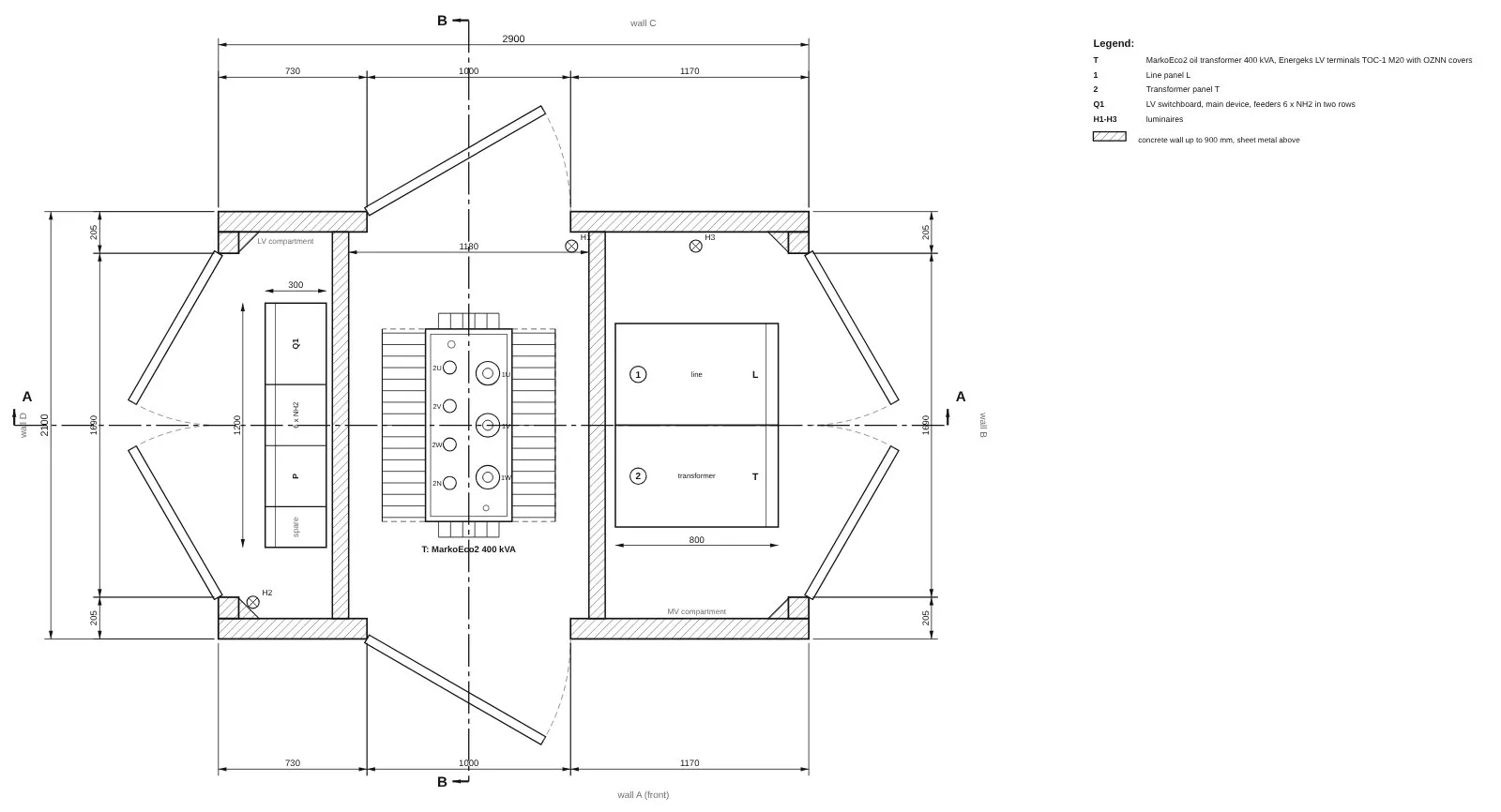

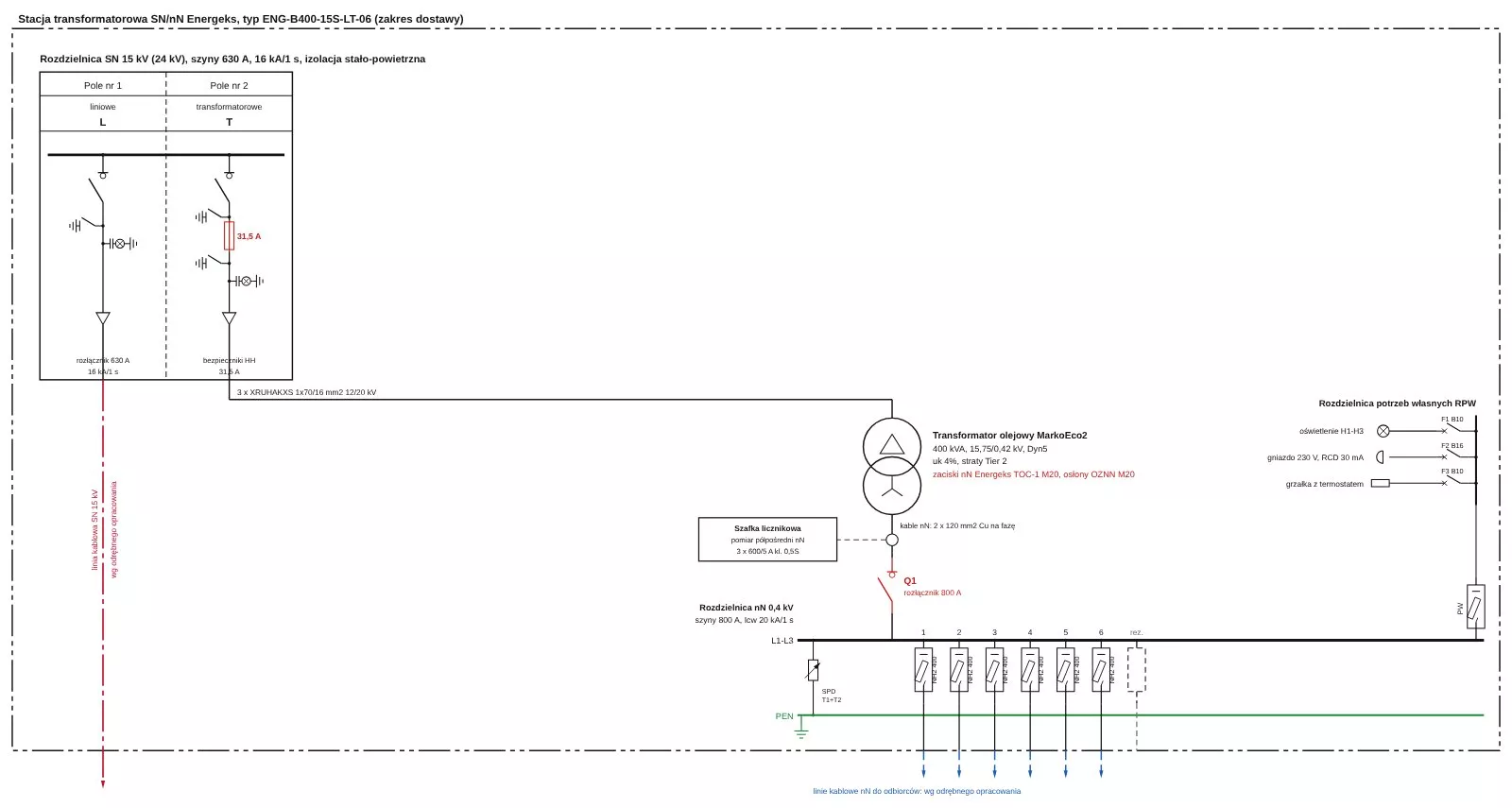

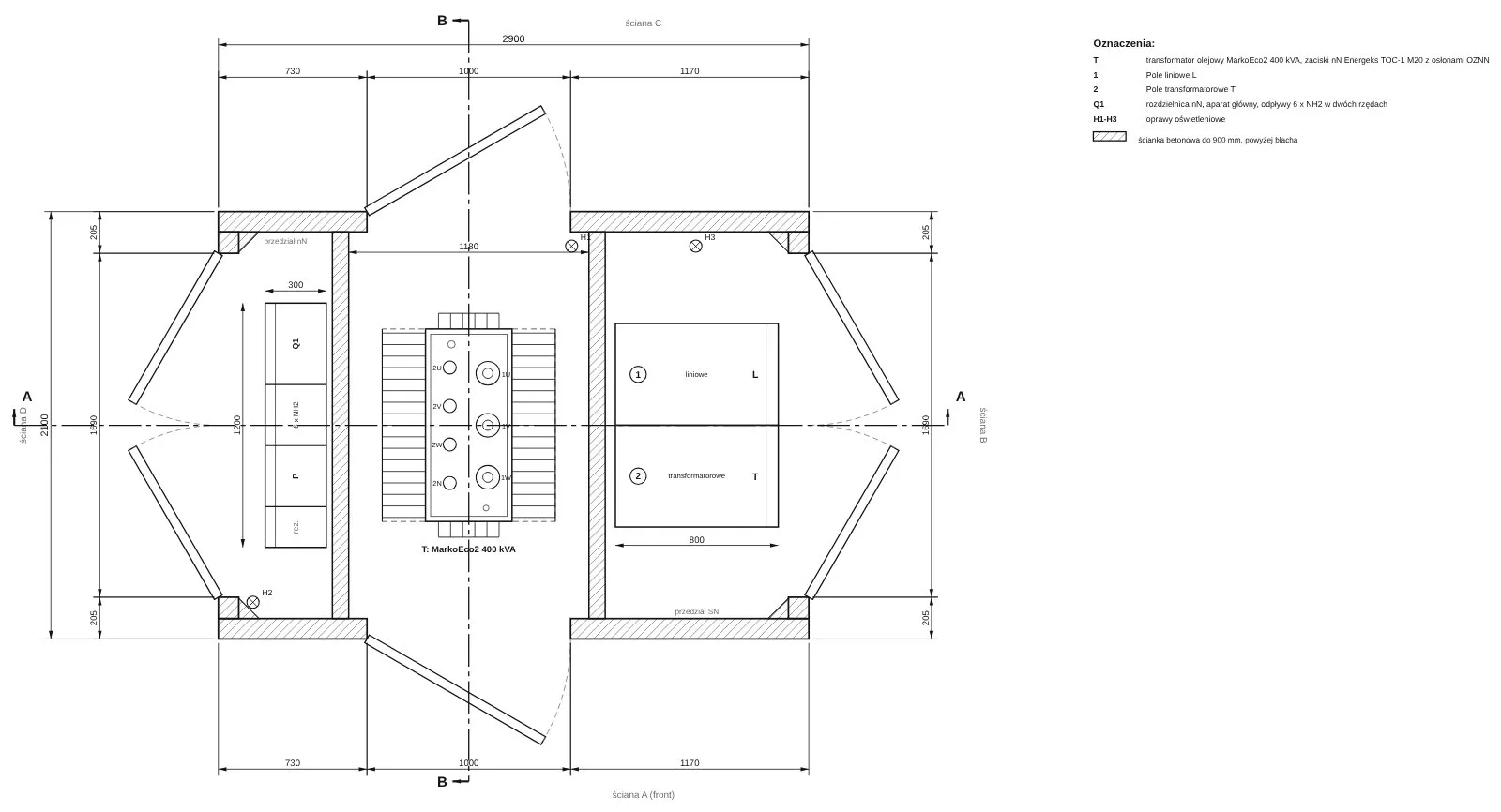

Grundriss, Ansichten und Einlinienschaltbild
Zeichnungen einer Beispielkonfiguration aus dem Konfigurator; die Beschriftungen sind auf Englisch. Den vollständigen Zeichnungssatz für jede Konfiguration laden Sie im Konfigurator ohne Registrierung herunter.
Klemmen und Abdeckungen am Transformator
NS-Klemmen TOC-1
Standard in Stationen bis 630 kVA: horizontal, ohne Kabelschuh, Satz 3 x /U und 1 x /N; M12, M20 oder M30 passend zur Leistung.
Zum Produkt
Abdeckungen OZNN
4 Isolierabdeckungen für NS-Klemmen aus flexiblem, selbstverlöschendem Kunststoff, aufgesetzt nach dem Anschluss der Kabel.
Zum ProduktVom Stationscode zum Angebot
Typ wählen
Stationstyp oder fertiges Set mit einer Konfiguration, die in Projekten am häufigsten vorkommt.
Im Konfigurator anpassen
Leistung, Spannung, MS-Felder, Messung, Abgänge und Optionen; jede Konfiguration erhält einen Stationscode.
Unterlagen herunterladen
Technischer Entwurf, Datenblatt, Einlinienschaltbild, Zeichnungen und Stückliste, ohne Anmeldung.
Angebot anfragen
Senden Sie Stationscode, Standort und Termin. Den Nettopreis zeigt der Konfigurator; wir bestätigen ihn im Angebot.
Station und Transformator aus einer Hand
SF6-freie MS-Schaltanlagen
Isolier- und Löschmedium ohne fluorierte Treibhausgase (z. B. Luft, Feststoffisolierung, natürliche Gase), gemäß Artikel 13 Absatz 9 der Verordnung (EU) 2024/573.
Transformator MarkoEco2
Hermetisch geschlossener Öltransformator, Verluste nach Ökodesign Tier 2, 60 Monate Garantie. Gießharz TeoEco2 auf Wunsch.
Unterlagen sofort
Technischer Entwurf zur Anpassung durch Ihren Planer, Datenblatt, Zeichnungen und Stückliste aus dem Konfigurator, ohne Registrierung.
Transport inklusive
Transport an den vom Kunden genannten Ort im Preis enthalten; Lieferzeit im Angebot.
