Transformatorklemme TOC-1 – horizontal, M12 / M20 / M30
Konformität durch Zertifikat bestätigt
Die Transformatorklemmen TOC-1 M12 in den Ausführungen /U und /N haben zusammen mit der Isolierabdeckung OZNN das Konformitätszertifikat Nr. Z/12/004/26. Ausgestellt hat es SEP – Prüfstelle für Qualität (BBJ), eine von PCA akkreditierte Zertifizierungsstelle (Nr. AC 012), auf Grundlage von Produktprüfungen.
Drei Handgriffe – fertig montiert

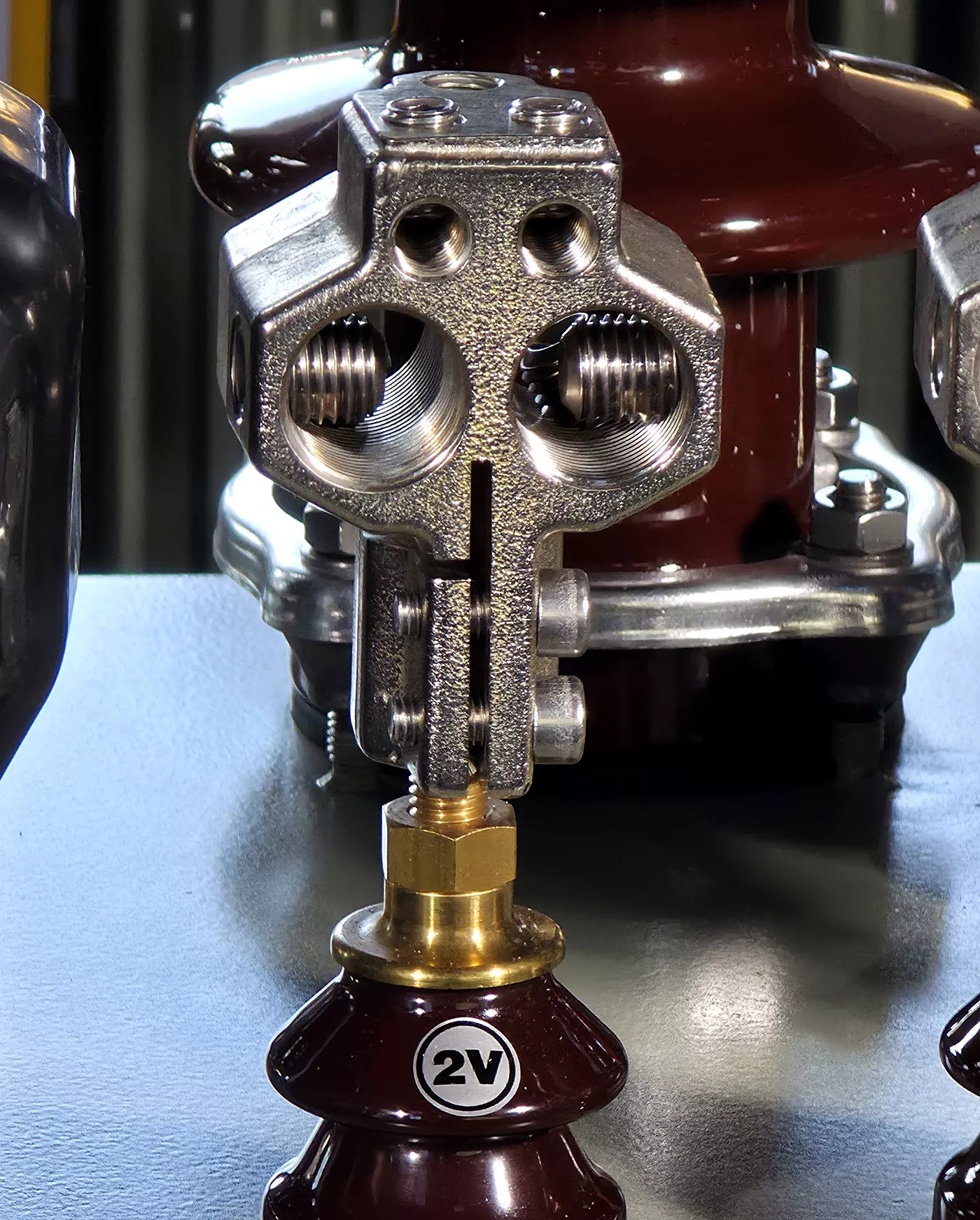

Auf den Bolzen schrauben
Das Innengewinde M12/M20/M30 passt direkt auf den Bolzen der NS-Durchführung – ohne Adapter und ohne Kabelschuhe.

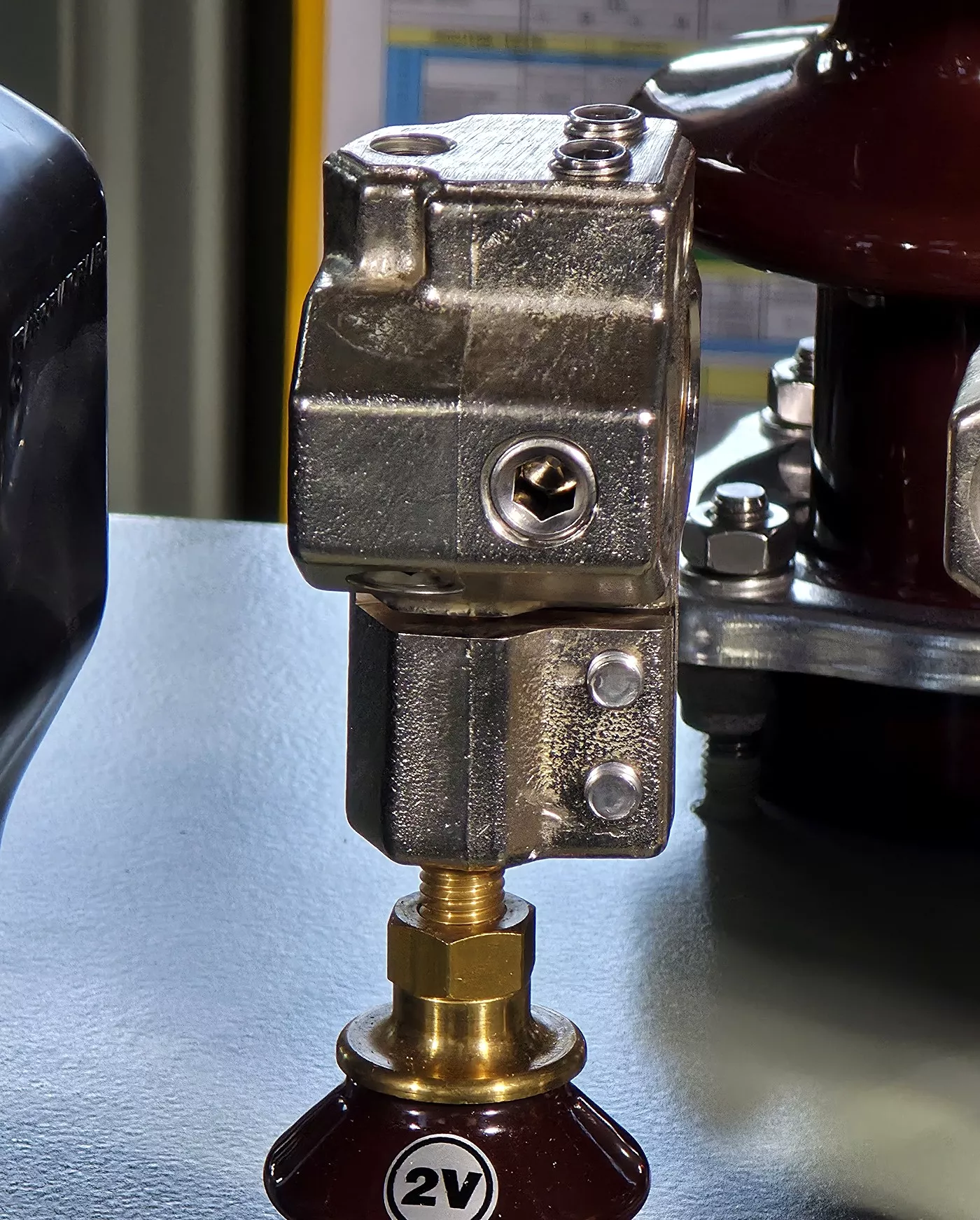

Mit zwei Schrauben sichern
Edelstahlschrauben A2 spannen den geschlitzten Korpus auf dem Bolzen. Die Verbindung lockert sich weder durch Vibration noch durch Lastwechsel.

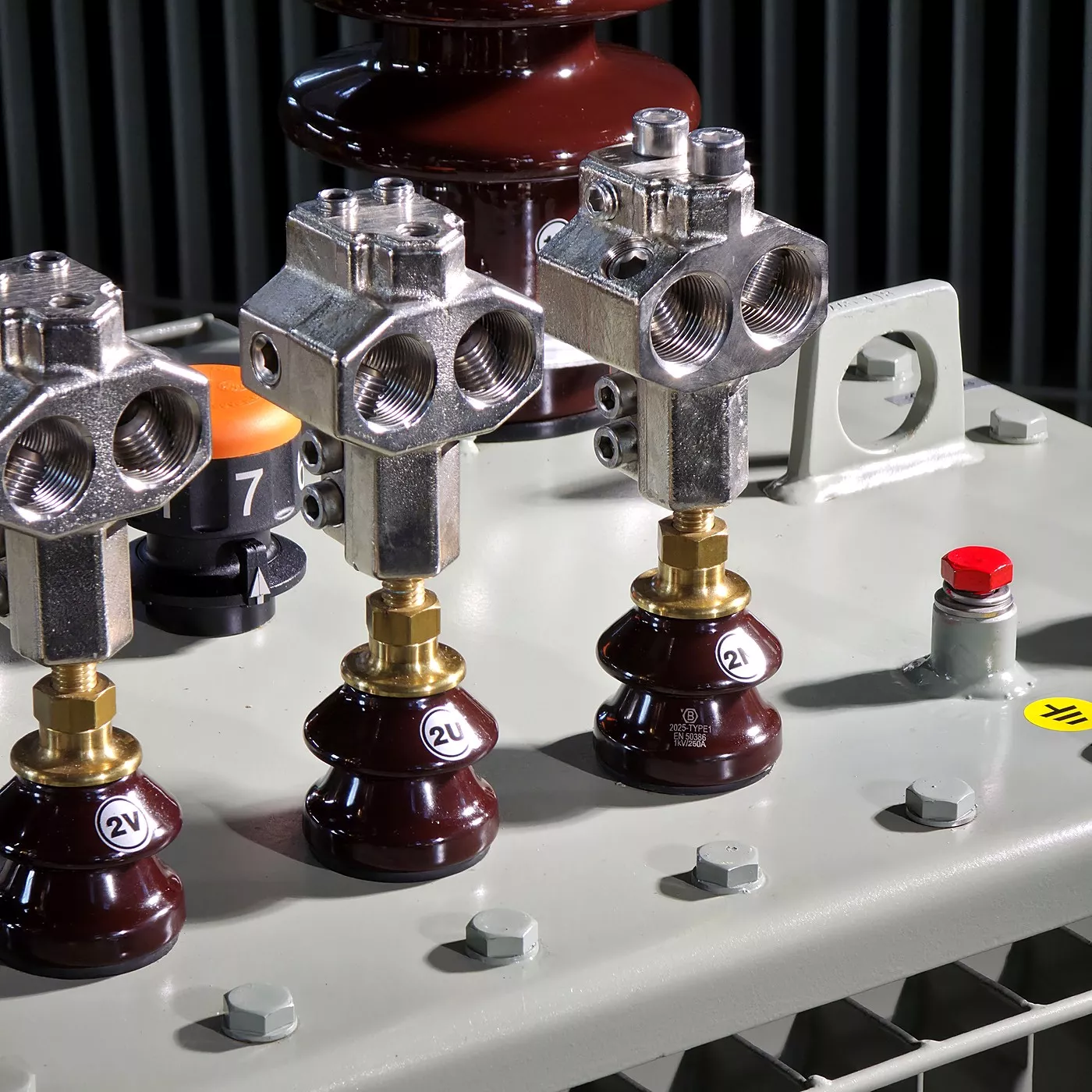

Leiter einführen und festziehen
Zwei Hauptaufnahmen 95–300 mm² und zwei Hilfsaufnahmen 2,5–50 mm² (Messung, Stationsbeleuchtung, Ableiter). Andruck über Messingschrauben.
Welche TOC-1 für Ihren Transformator
| Katalog-Nr. | Ausführung | Bolzengewinde | I max | Transformatorleistung |
|---|---|---|---|---|
| DP 5100 | TOC-1/U | M12 | 250 A | ≤ 160 kVA |
| DP 5200 | TOC-1/U | M20 | 630 A | 250 / 400 kVA |
| DP 5300 | TOC-1/U | M30 | 1000 A | 630 kVA |
| DP 5100N | TOC-1/N mit Erdung | M12 | 250 A | ≤ 160 kVA |
| DP 5200N | TOC-1/N mit Erdung | M20 | 630 A | 250 / 400 kVA |
| DP 5300N | TOC-1/N mit Erdung | M30 | 1000 A | 630 kVA |

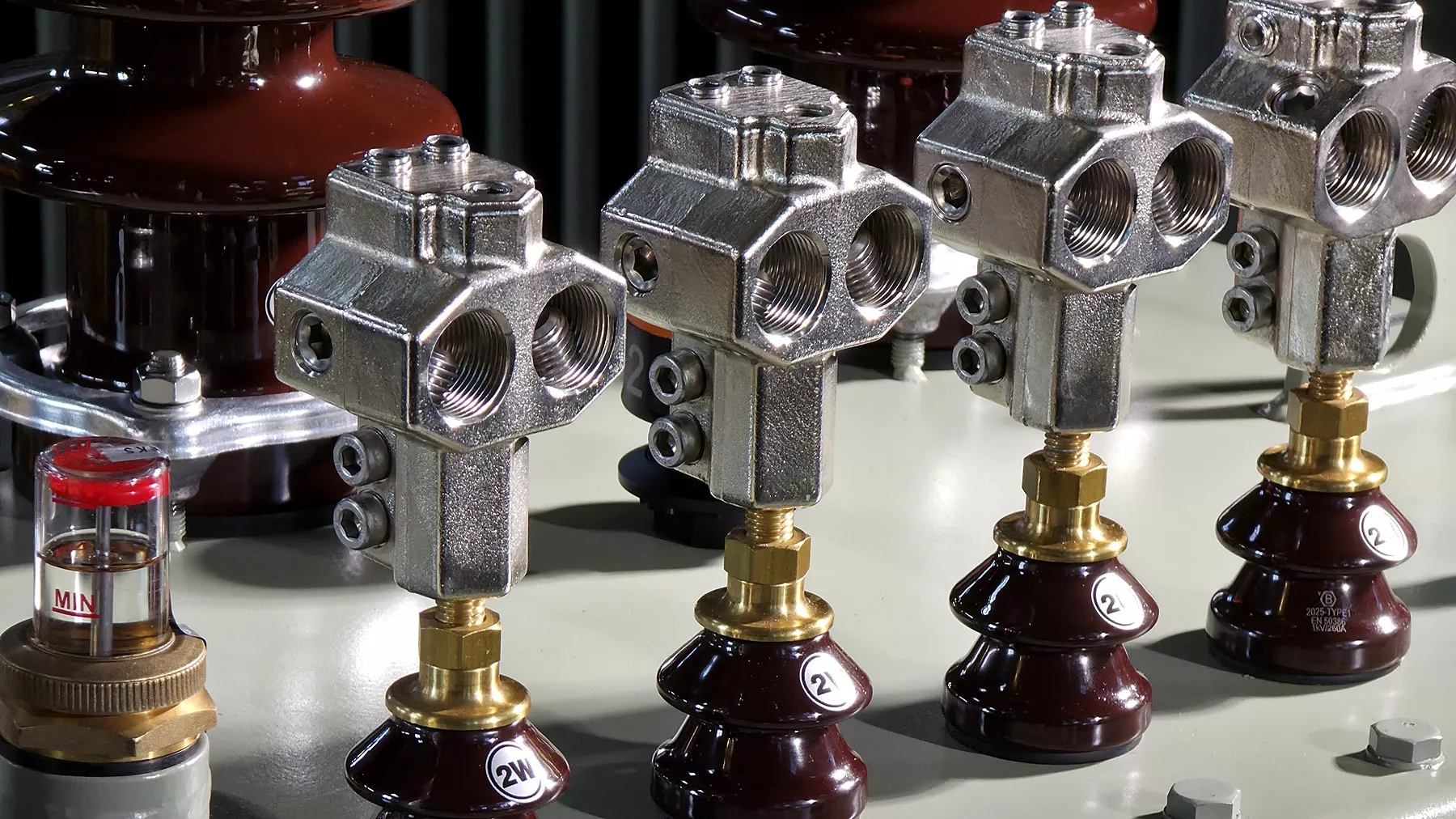

Satz je Transformator: 4 Stück – 3 × /U für die Phasen, 1 × /N für den Neutralleiter. Gewicht ca. 1,0 kg/Stück. Das Gewinde wählen wir nach dem Bolzen der NS-Durchführung – nennen Sie uns Leistung oder Transformatortyp, den Rest übernehmen wir. Klemme auswählen – Ratgeber →
Passend dazu

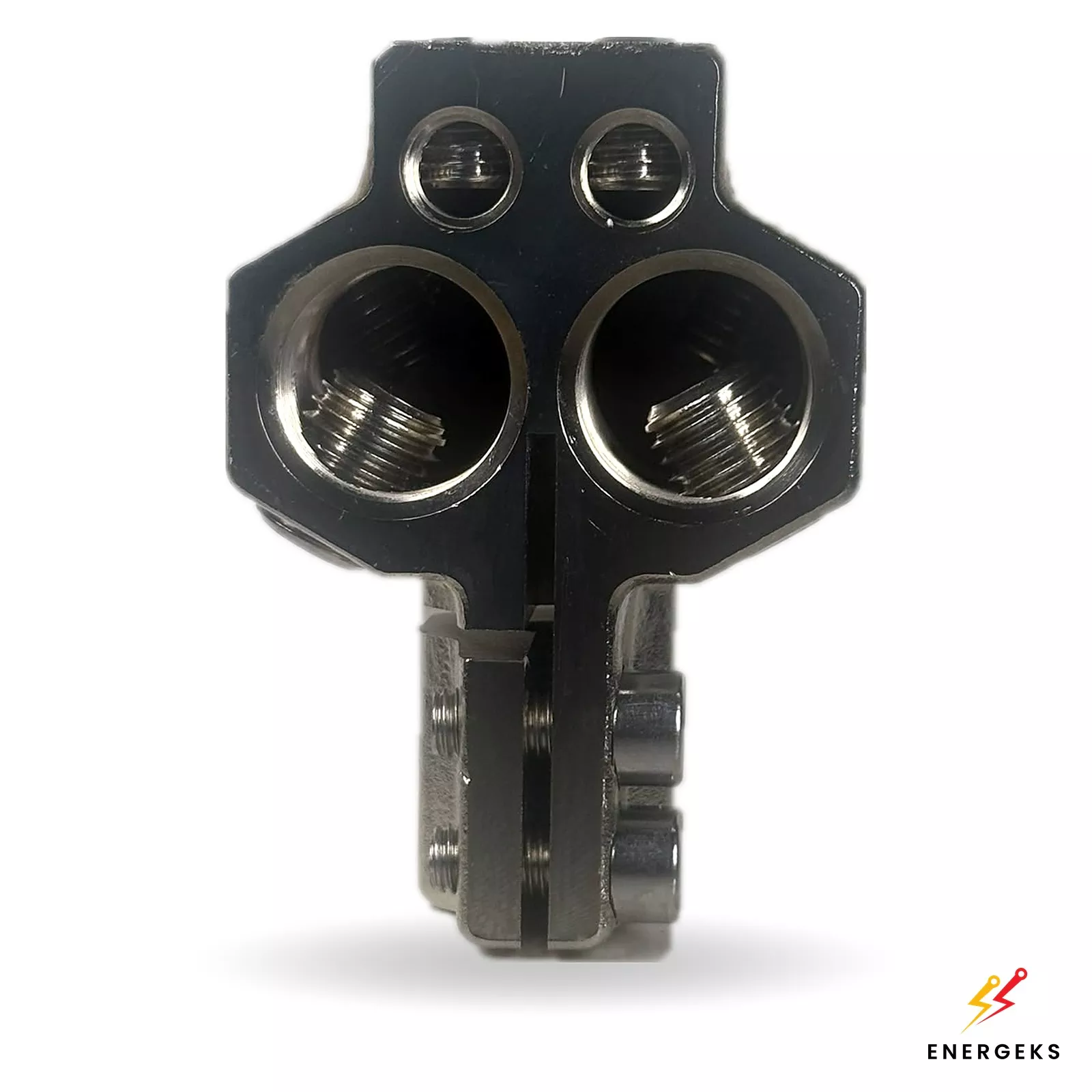

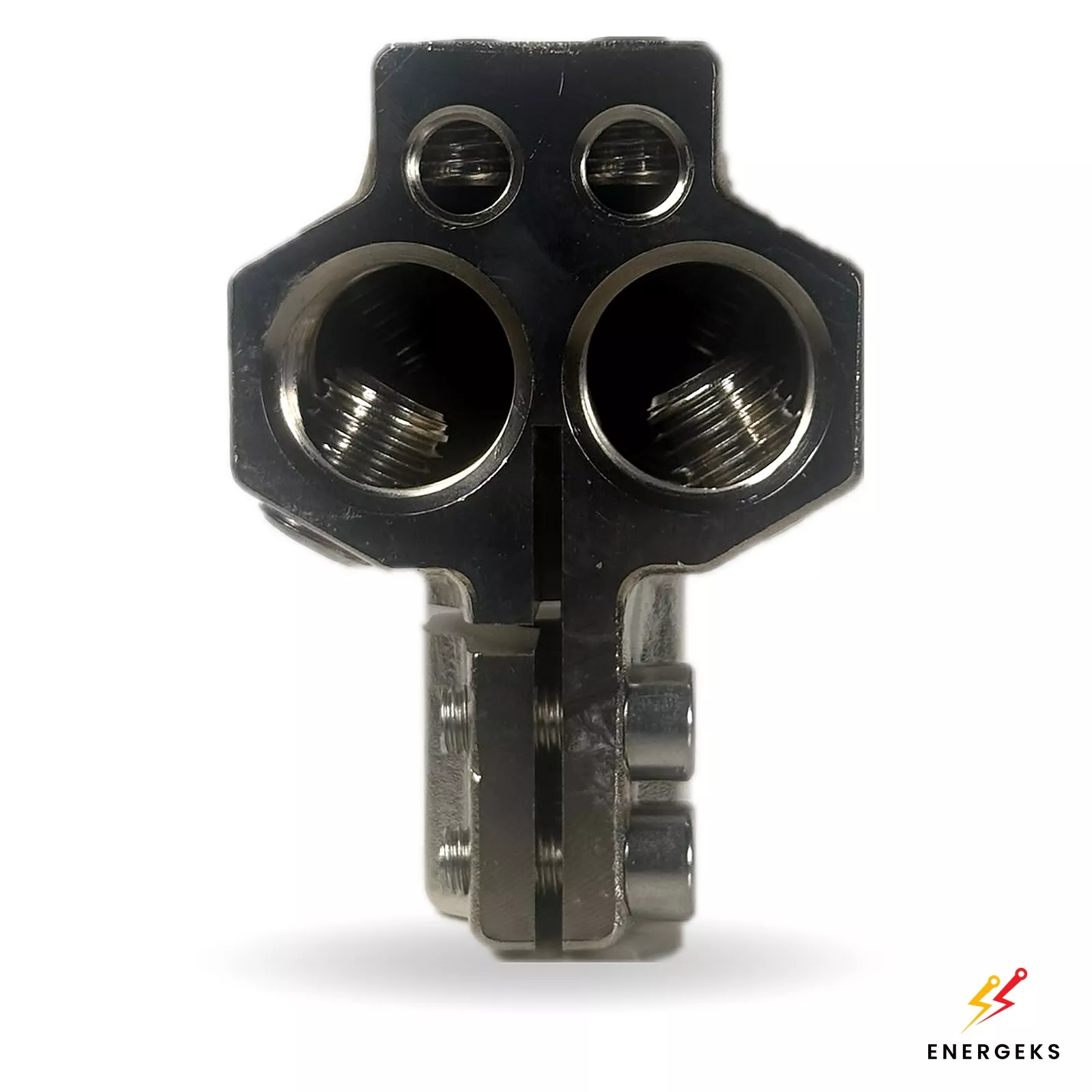

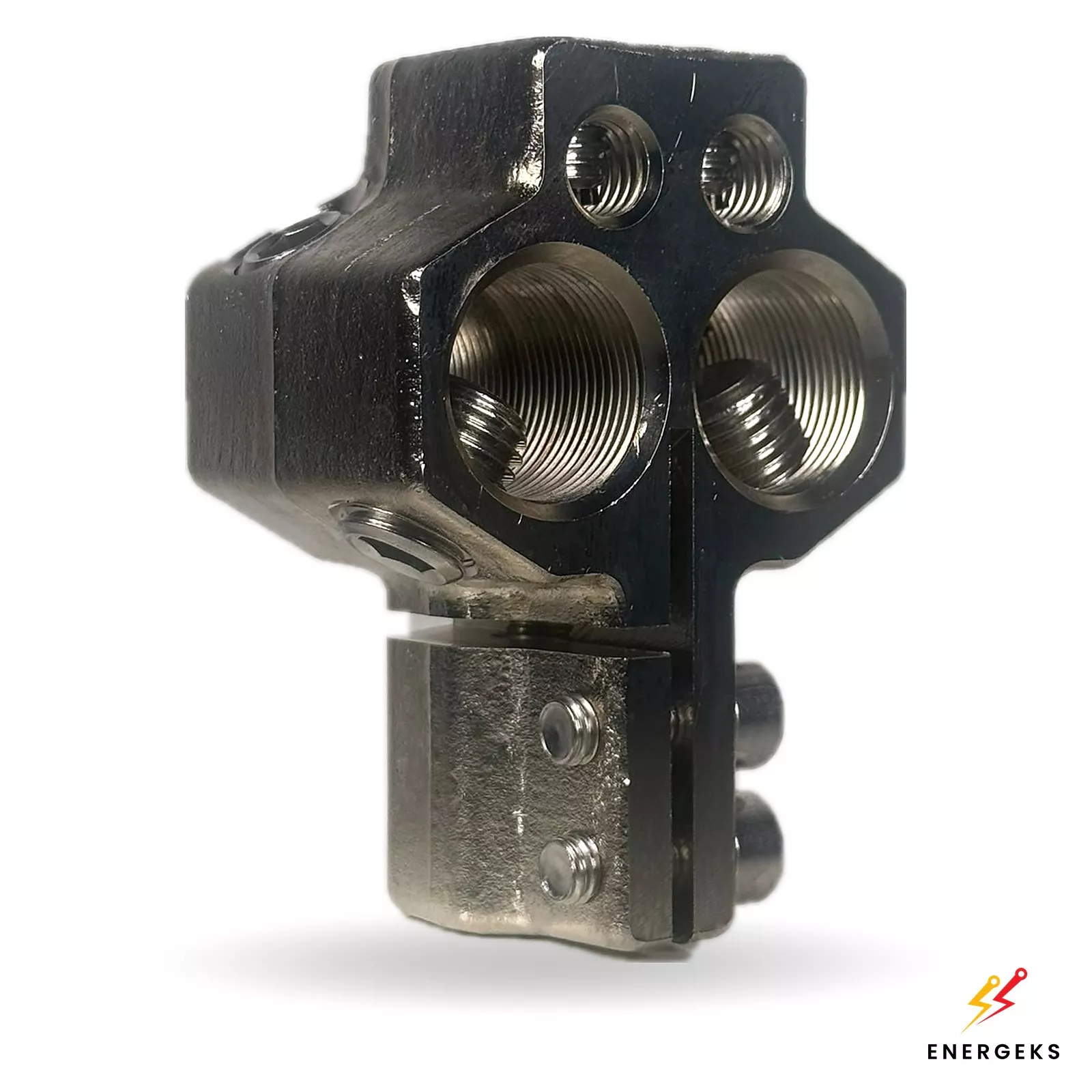

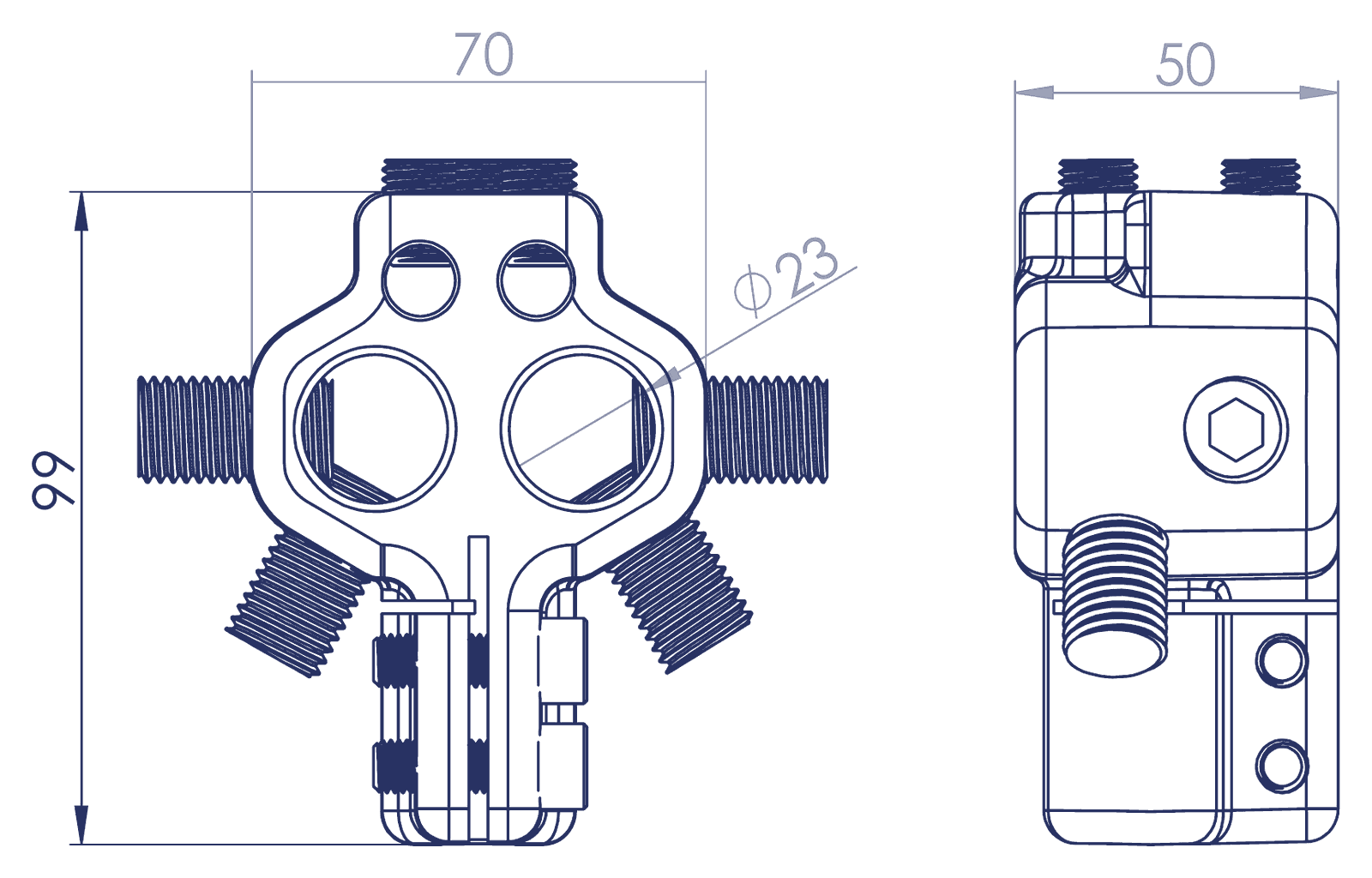

TOC-1/U
Phasenausführung: waagerechter Abgang, 2 Haupt- + 2 Hilfsaufnahmen.

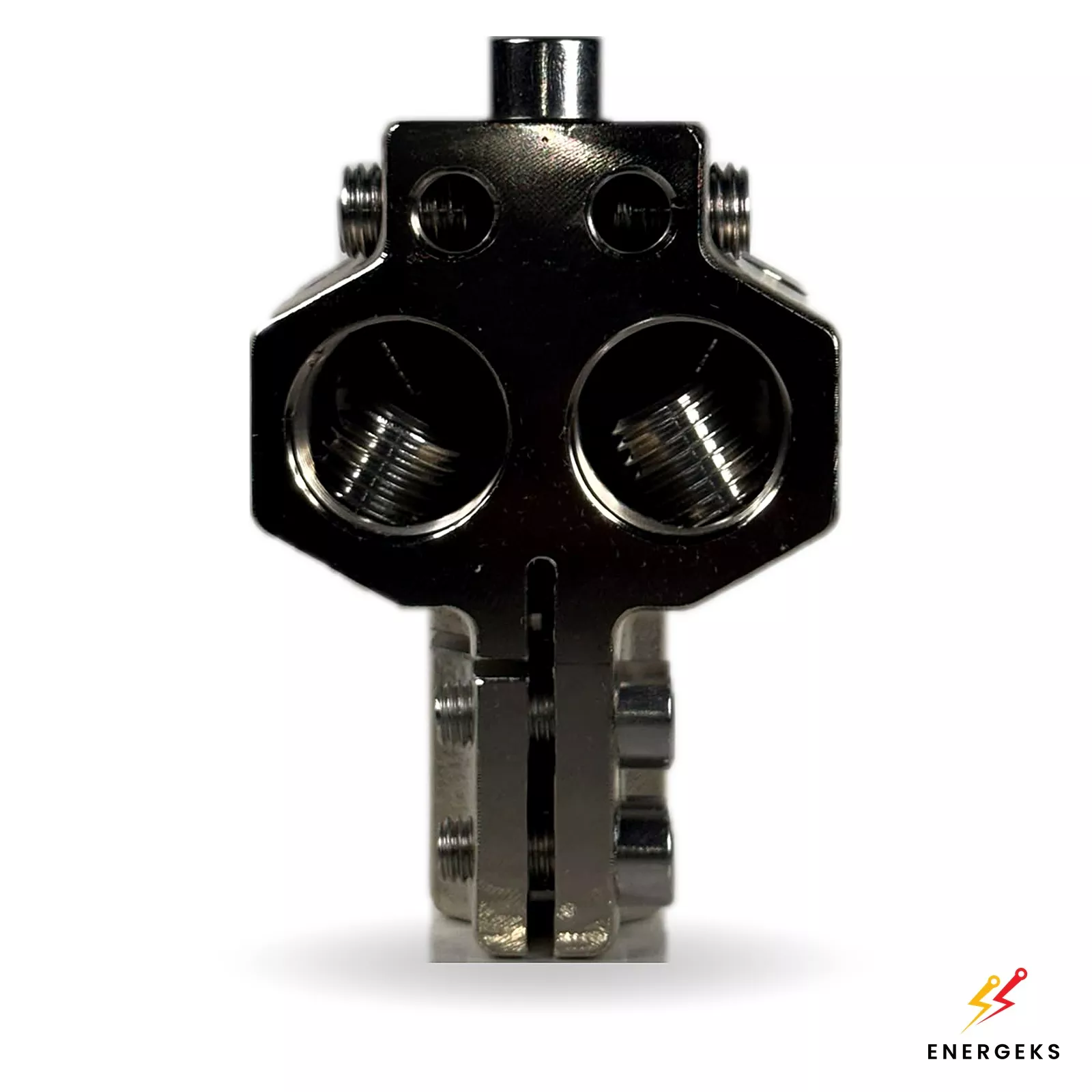

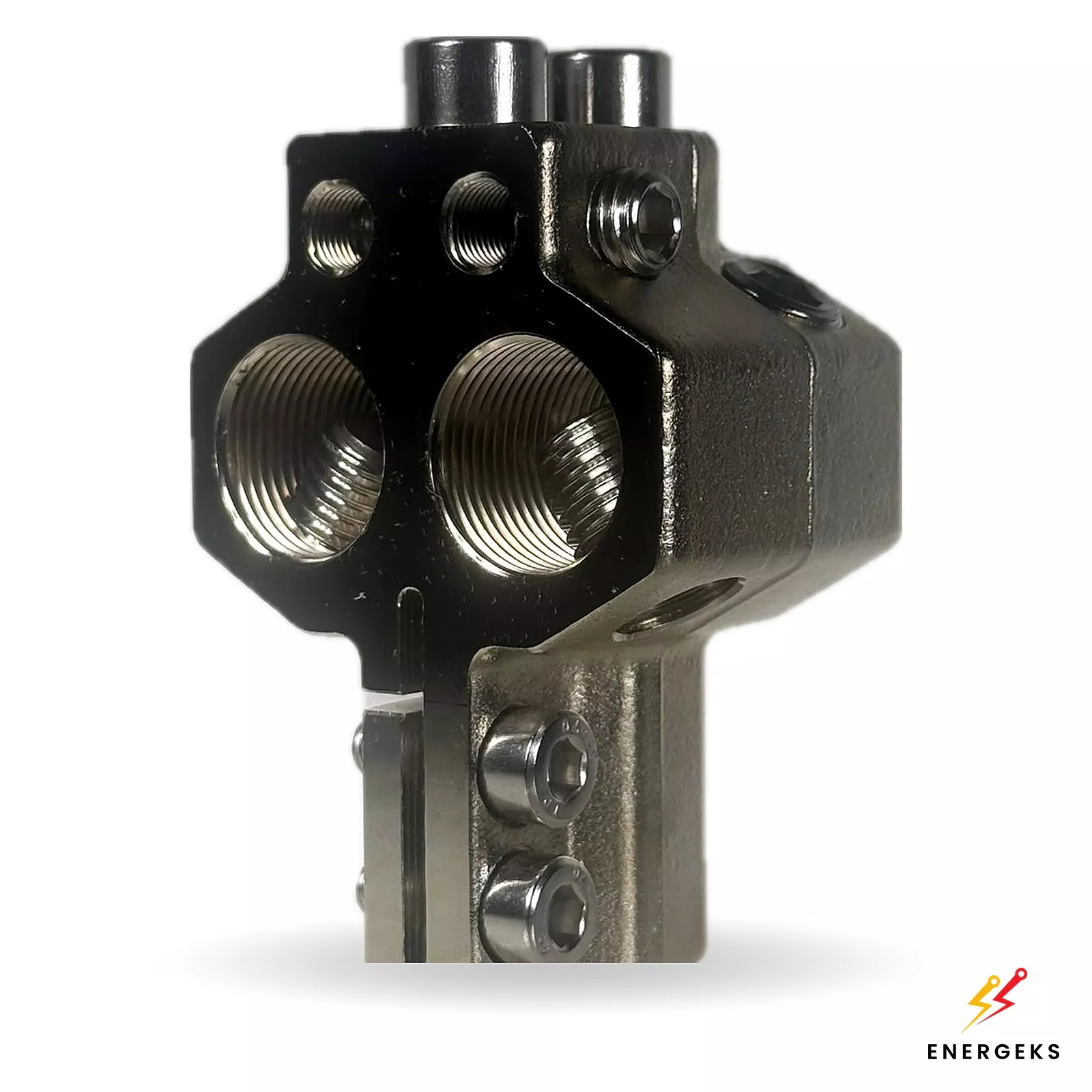

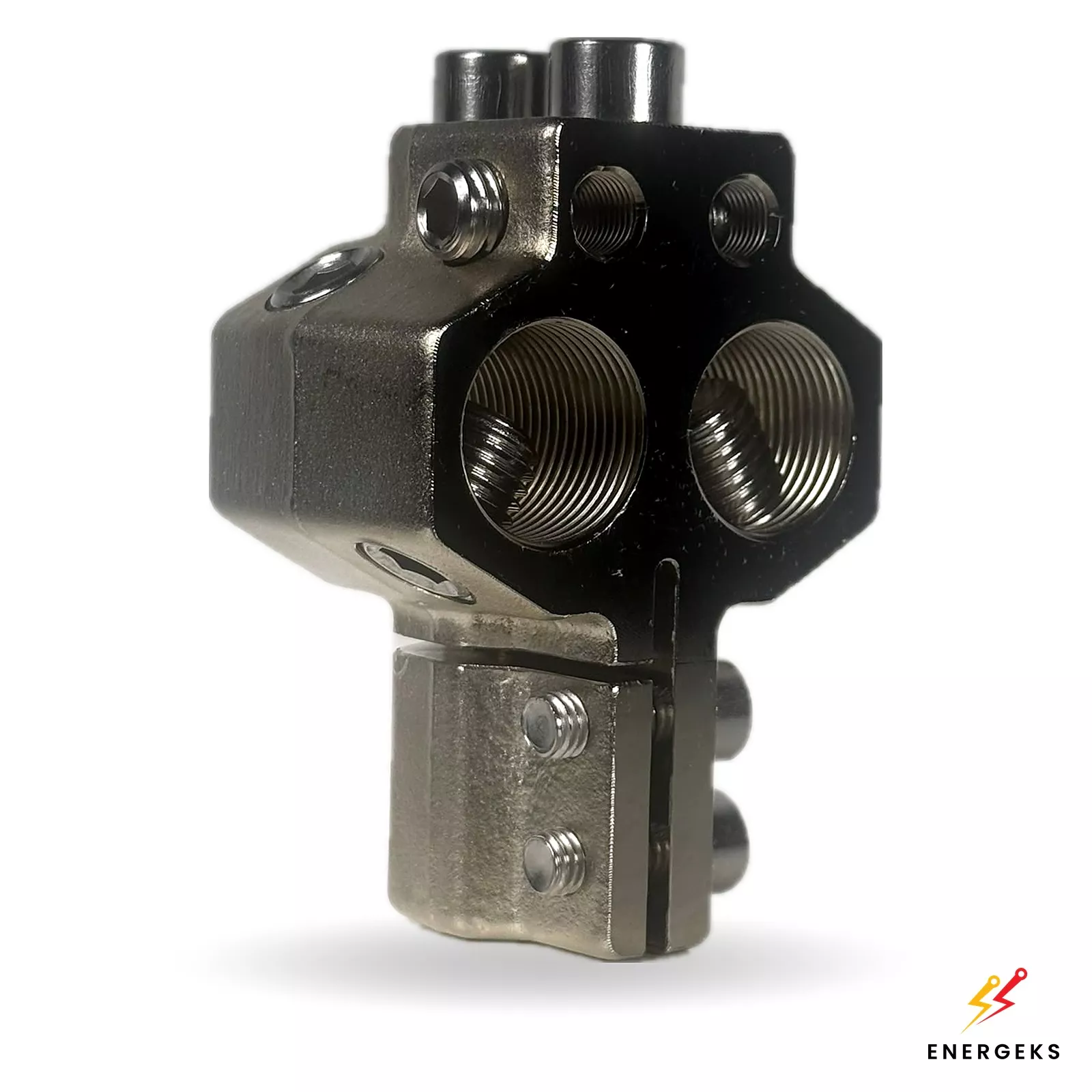

TOC-1/N
Ausführung mit zusätzlichem Bolzen für Neutral- oder Erdungsleiter.
Abdeckung OZNN
Isolierabdeckung für die Klemme – Schutz vor Berührung, Vögeln und Nagetieren.
Die Klemme vom Transformatorhersteller
Transformator + Zubehör
Wir stimmen die Klemmen auf unsere MarkoEco2-Transformatoren ab; sie passen auf jede NS-Durchführung mit Bolzen M12–M30.
Geschmiedet, nicht gegossen
Geschmiedetes, verzinntes Messing, Schrauben A2. Konform mit EN 60947-7-1.
Sichere Station
Die Abdeckung OZNN wird über die Klemme gesteckt – Schluss mit Kurzschlüssen durch Vögel.
Ab Lager aus Polen
Klemmen und Abdeckungen liefern wir ab Lager – einzeln oder zusammen mit dem Transformator.
