Transformatorstation für E-Mobilität
630 bis 2500 kVA, bis zu 16 NS-Abgänge

Station zur Versorgung von Ladeeinrichtungen für Elektrofahrzeuge: ein Transformator von 630 bis 2500 kVA oder zwei Transformatoren von 2 x 630 bis 2 x 1000 kVA, NS-Verteilung mit vielen Abgängen für die Ladeeinrichtungen, Messung auf der MS-Seite und Vorbereitung für Fernwirktechnik. Die Option Zielleistung ermöglicht den Start mit einem kleineren Transformator und den Ausbau der Station zusammen mit der Flotte.

630 bis 2500 kVATransformatorleistung
bis zu 16NS-Abgänge für Ladeeinrichtungen
2 x 630 bis 2 x 1000 kVAzwei Transformatoren
Ansicht: Transformatorstation für E-Mobilität Energeks 2 x 630 kVA, ENG-E2x630-15S-LPTT-08-K
Aufbau und Einsatz

Wo sie eingesetzt wird und wie sie aufgebaut ist

Einsatzbereiche

  • Betriebshöfe für Elektrobusse
  • Ladehubs an Straßen
  • Lieferflotten und Logistikstandorte
  • Firmen- und Kundenparkplätze

Aufbau

  • Gehäuse mit Bedienungsgang, Breite 2,55 m (630 kVA, 2 x 630 kVA) oder 2,96 m (800 bis 1250 kVA, 2 x 800 und 2 x 1000 kVA); ab 1600 kVA individuelles mehrteiliges Gehäuse.
  • Transformatorfeld mit Lasttrennschalter und HH-Sicherungen bis 800 kVA, mit Leistungsschalter ab 1000 kVA (15-kV-Netz); Verrechnungsmessung auf der MS-Seite im Messfeld.
  • NS-Verteilung für 4 bis 16 NH-Abgänge (einschließlich Reservefeldern bis zu 24 Felder), bei zwei Transformatoren zwei Sektionen mit normal offener Kupplung, Überspannungsableiter Typ 1+2.
  • Ab 800 kVA ist der NS-Hauptschalter ein offener Leistungsschalter, ab 1600 kVA erfolgt die Verbindung zwischen Transformator und NS-Verteilung über eine Stromschiene.
  • Fernwirktechnik: Vorbereitung (T1), Kurzschlussanzeiger FPI (T2) oder Fernsteuerung (T3); auf Wunsch Netzanalysator, Leerlaufkompensation und Feuerwehrschalter.

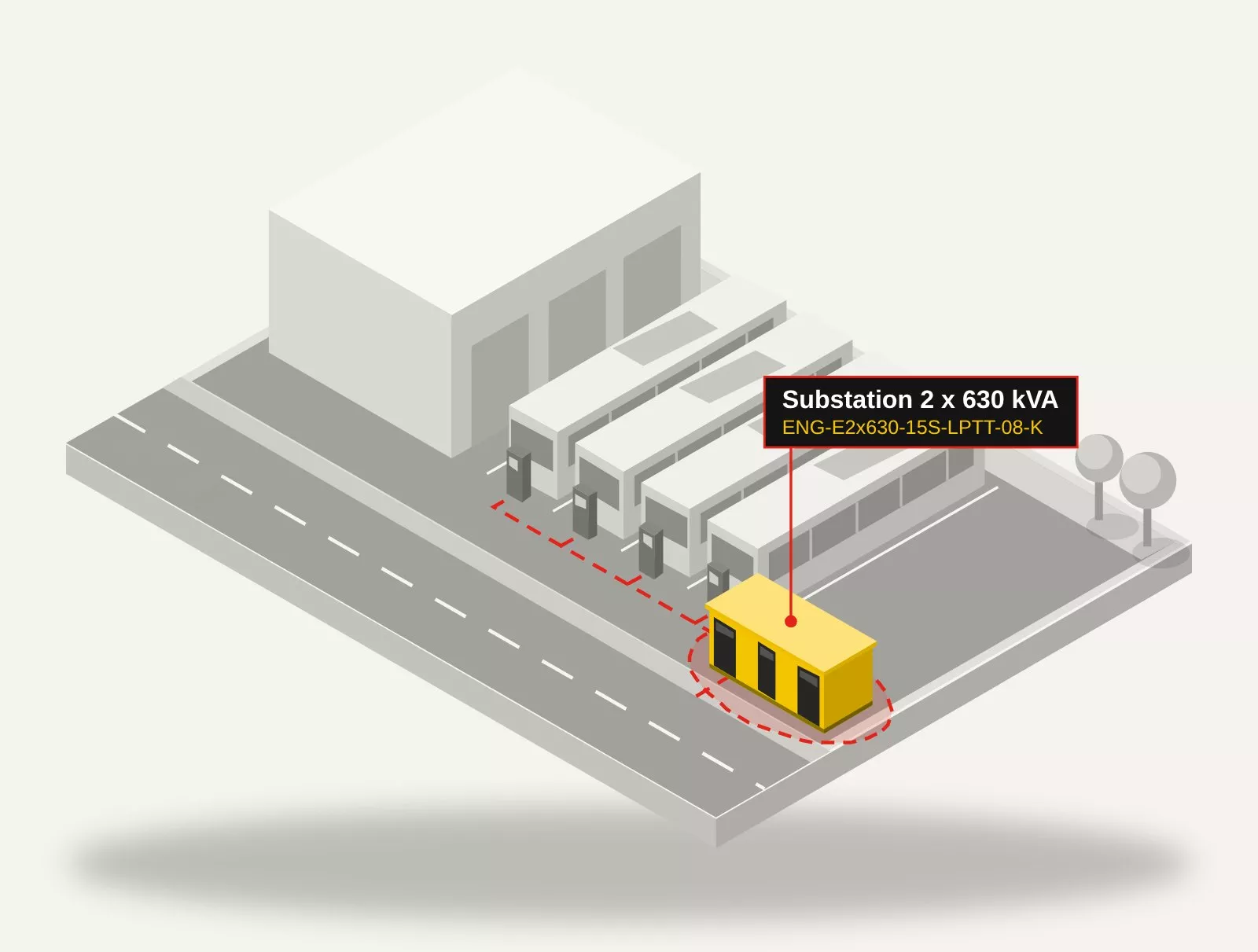

Modell: Transformatorstation für E-Mobilität Energeks 2 x 630 kVA, ENG-E2x630-15S-LPTT-08-K
Modell zur Veranschaulichung: Beispielaufstellung einer Station 2 x 630 kVA (ENG-E2x630-15S-LPTT-08-K)

Vorteile

  • Jede Ladeeinrichtung an einem eigenen abgesicherten Abgang.
  • Zwei Transformatoren und zwei NS-Sektionen: Die Inspektion eines Transformators schaltet nicht den ganzen Betriebshof ab.
  • Zielleistung: Gehäuse, Ölwanne, Schienen und NS-Verbindungen von Anfang an für einen größeren Transformator.
  • Netzanalysator auf Wunsch: technische Messung in der NS-Verteilung.

Grenzen

  • Ladeeinrichtungen erzeugen Oberschwingungen: Transformator und Schutzeinrichtungen dimensioniert der Planer mit Reserve.
  • Ab 1600 kVA individuelles Gehäuse, ohne Bauzeichnungen in der Typenreihe.
  • Eine hohe Anschlussleistung bedeutet Messung auf der MS-Seite und Abstimmung mit dem Netzbetreiber durch den Bauherrn.
Typenreihe

Typische Konfigurationen und Stationscodes

LeistungStationscodeGehäuseGehäusemasseMS-FelderMessungNS-HauptschalterNS-Abgänge
630 kVAENG-E630-15S-LPT-08-KT1KSW 2,55 x 4,00 mca. 20,7 tL+P+T, HH 40 AMS, 25/5 ALasttrennschalter 1250 A8 x NH2 400 A
800 kVAENG-E800-15S-LPT-10-KT1KSW 2,96 x 4,56 mca. 28 tL+P+T, HH 50 AMS, 40/5 Aoffener Leistungsschalter 1250 A, Icu min. 20 kA10 x NH2 400 A
1000 kVAENG-E1000-15S-LPV-10-KT1
fertiges Set
KSW 2,96 x 4,56 mca. 28 tL+P+V, LeistungsschalterMS, 40/5 Aoffener Leistungsschalter 1600 A, Icu min. 24 kA10 x NH2 400 A
1250 kVAENG-E1250-15S-LPV-12-KT1KSW 2,96 x 4,56 mca. 28 tL+P+V, LeistungsschalterMS, 50/5 Aoffener Leistungsschalter 2000 A, Icu min. 30 kA12 x NH2 400 A
1600 kVAENG-E1600-15S-LPV-12-KT1individuell, mehrteilignach PlanungL+P+V, LeistungsschalterMS, 75/5 Aoffener Leistungsschalter 2500 A, Icu min. 39 kA12 x NH2 400 A
2000 kVAENG-E2000-15S-LPV-16-KT1individuell, mehrteilignach PlanungL+P+V, LeistungsschalterMS, 100/5 Aoffener Leistungsschalter 3200 A, Icu min. 48 kA16 x NH2 400 A
2500 kVAENG-E2500-15S-LPV-16-KT1individuell, mehrteilignach PlanungL+P+V, LeistungsschalterMS, 100/5 Aoffener Leistungsschalter 4000 A, Icu min. 60 kA16 x NH2 400 A
2 x 630 kVAENG-E2x630-15S-LPTT-08-KT1KSW 2,55 x 6,00 mca. 29,4 tL+P+T+T, HH 40 AMS, 50/5 A2 x Lasttrennschalter 1250 A8 x NH2 400 A je Sektion
2 x 630 kVAENG-E2x630-15S-LPTT-08-K
fertiges Set
KSW 2,55 x 6,00 mca. 29,4 tL+P+T+T, HH 40 AMS, 50/5 A2 x Lasttrennschalter 1250 A8 x NH2 400 A je Sektion
2 x 800 kVAENG-E2x800-15S-LPTT-10-KT1KSW 2,96 x 6,96 mca. 40,1 tL+P+T+T, HH 50 AMS, 75/5 A2 x offener Leistungsschalter 1250 A, Icu min. 20 kA10 x NH2 400 A je Sektion
2 x 1000 kVAENG-E2x1000-15S-LPVV-10-KT1KSW 2,96 x 7,16 mca. 42,5 tL+P+V+V, LeistungsschalterMS, 100/5 A2 x offener Leistungsschalter 1600 A, Icu min. 24 kA10 x NH2 400 A je Sektion

Werte aus dem Energeks Stationskonfigurator für ein 15-kV-Netz und eine feststoff-luftisolierte Mittelspannungsschaltanlage. Gehäusemassen sind Richtwerte, ohne Ausrüstung und Transformator. Ein Klick auf den Code öffnet die Konfiguration im Konfigurator.

Im Konfigurator geprüfte Optionen
zwei TransformatorenZielleistungFernwirktechnik T1 bis T3NetzanalysatorREI 120AggregatfeldLeerlaufkompensationFeuerwehrschalter

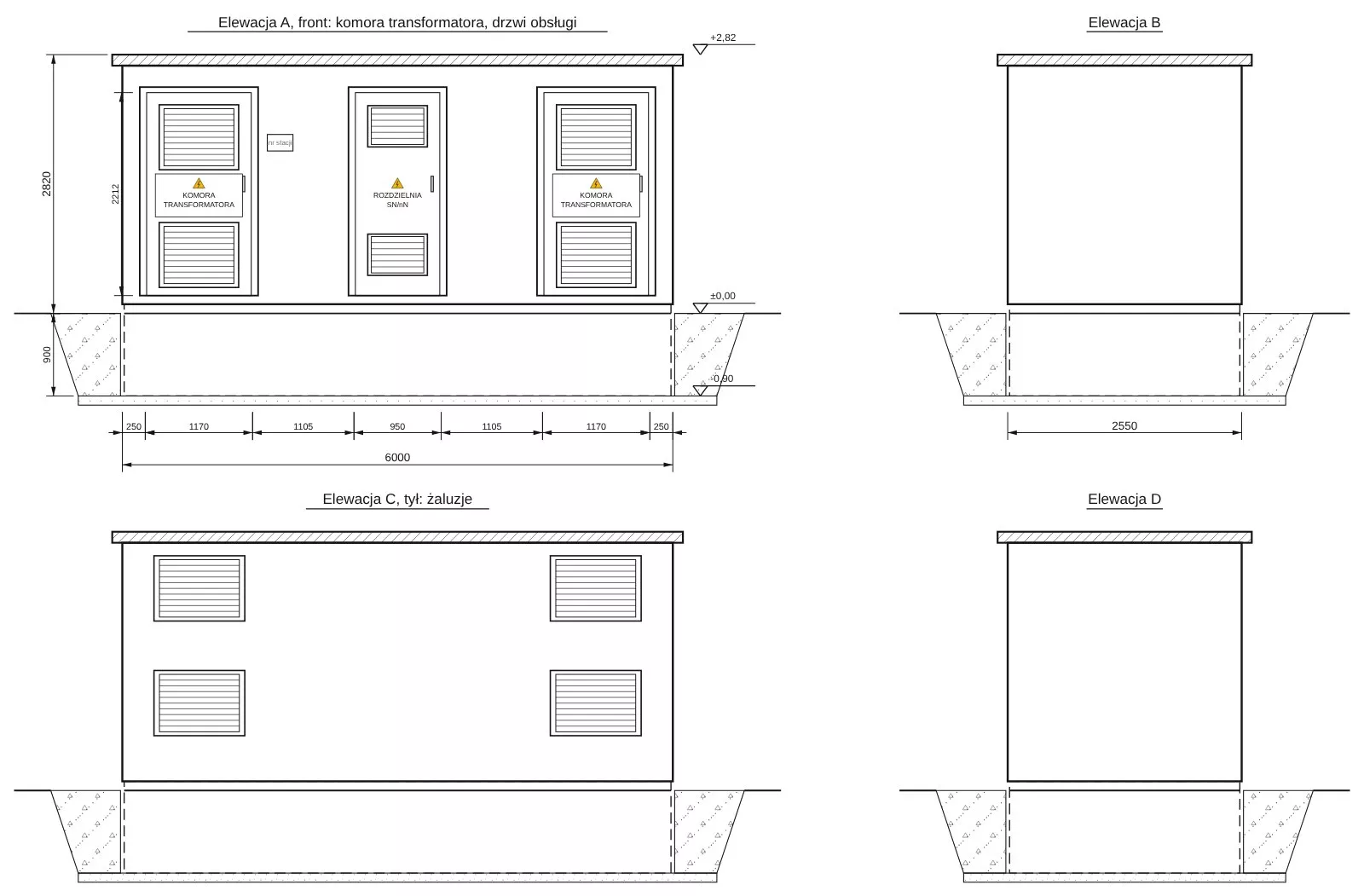

Übersichtszeichnungen

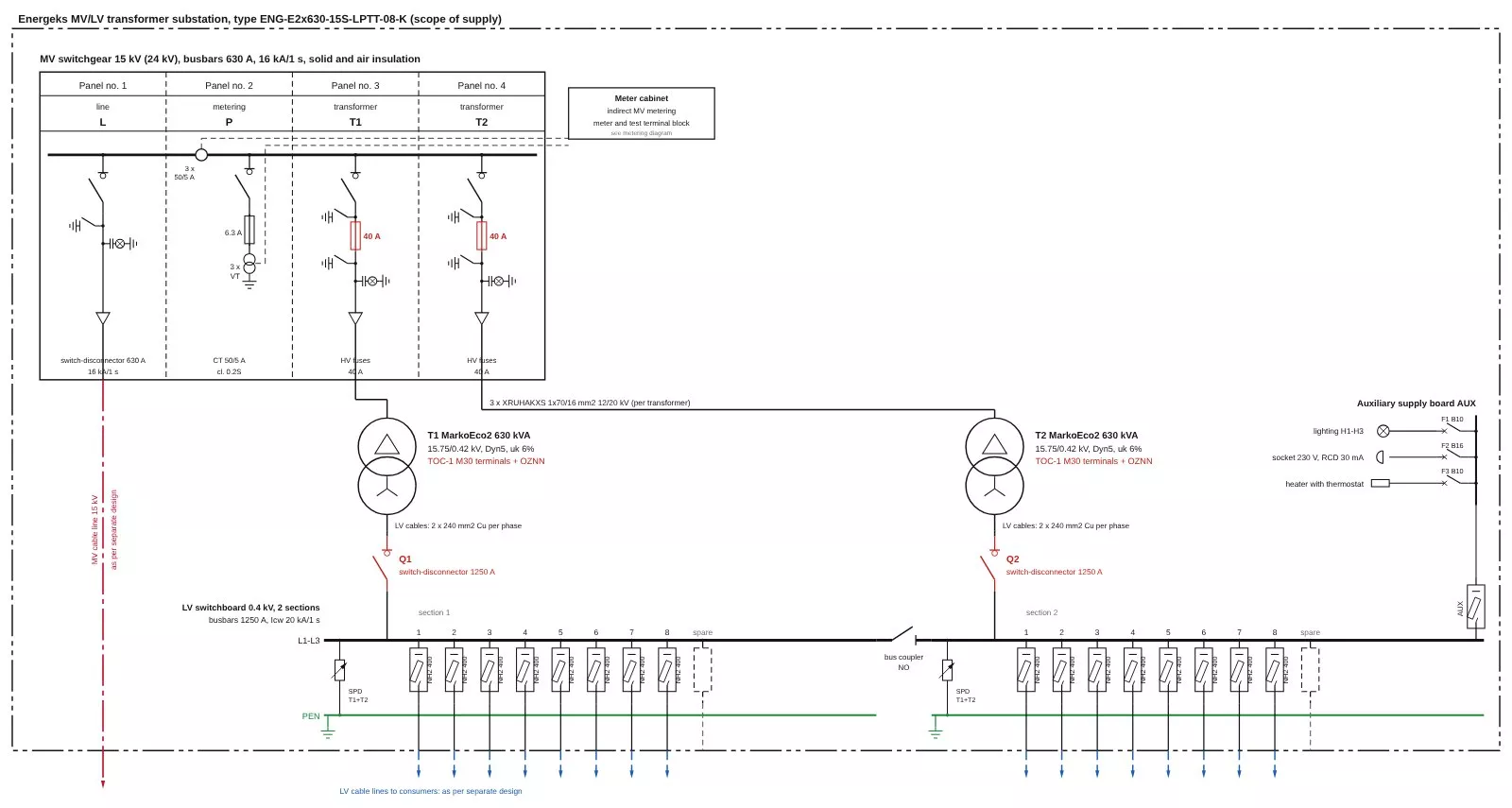

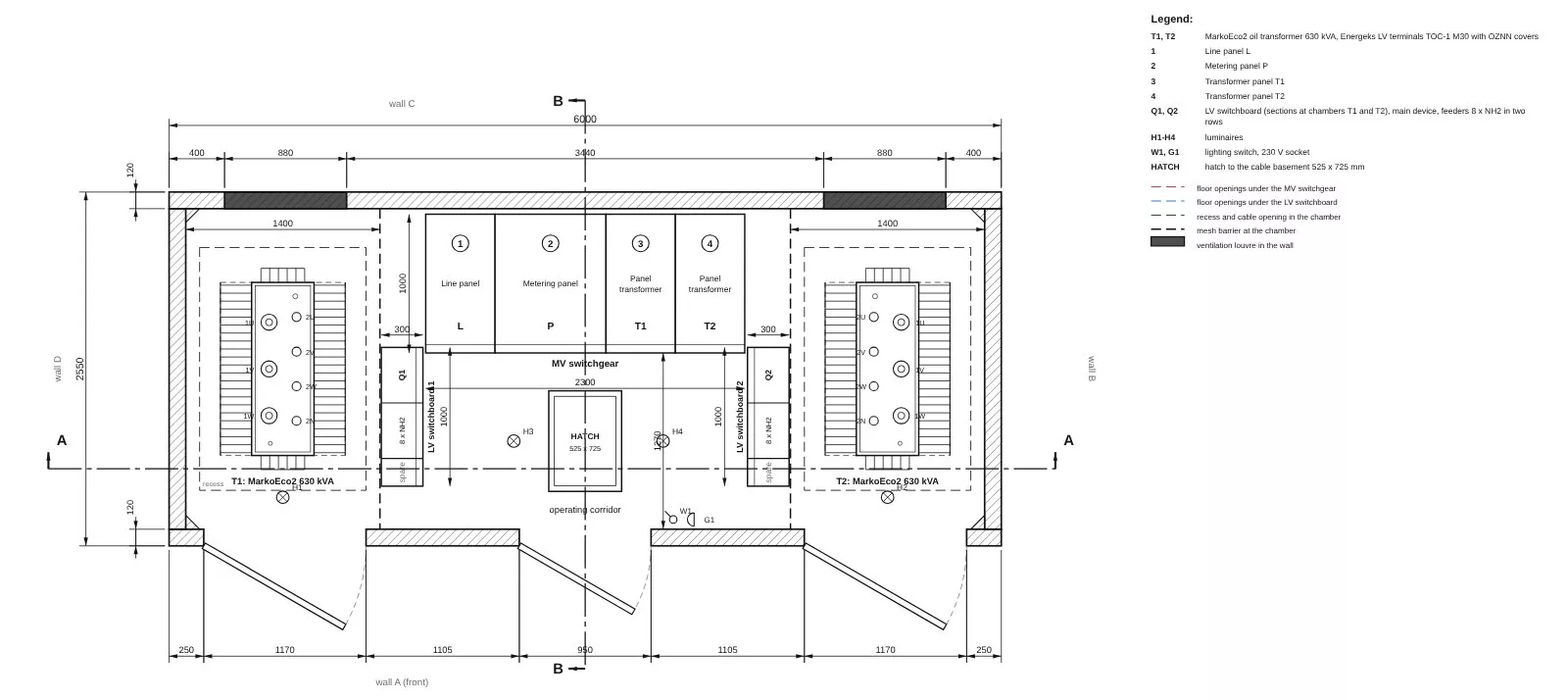

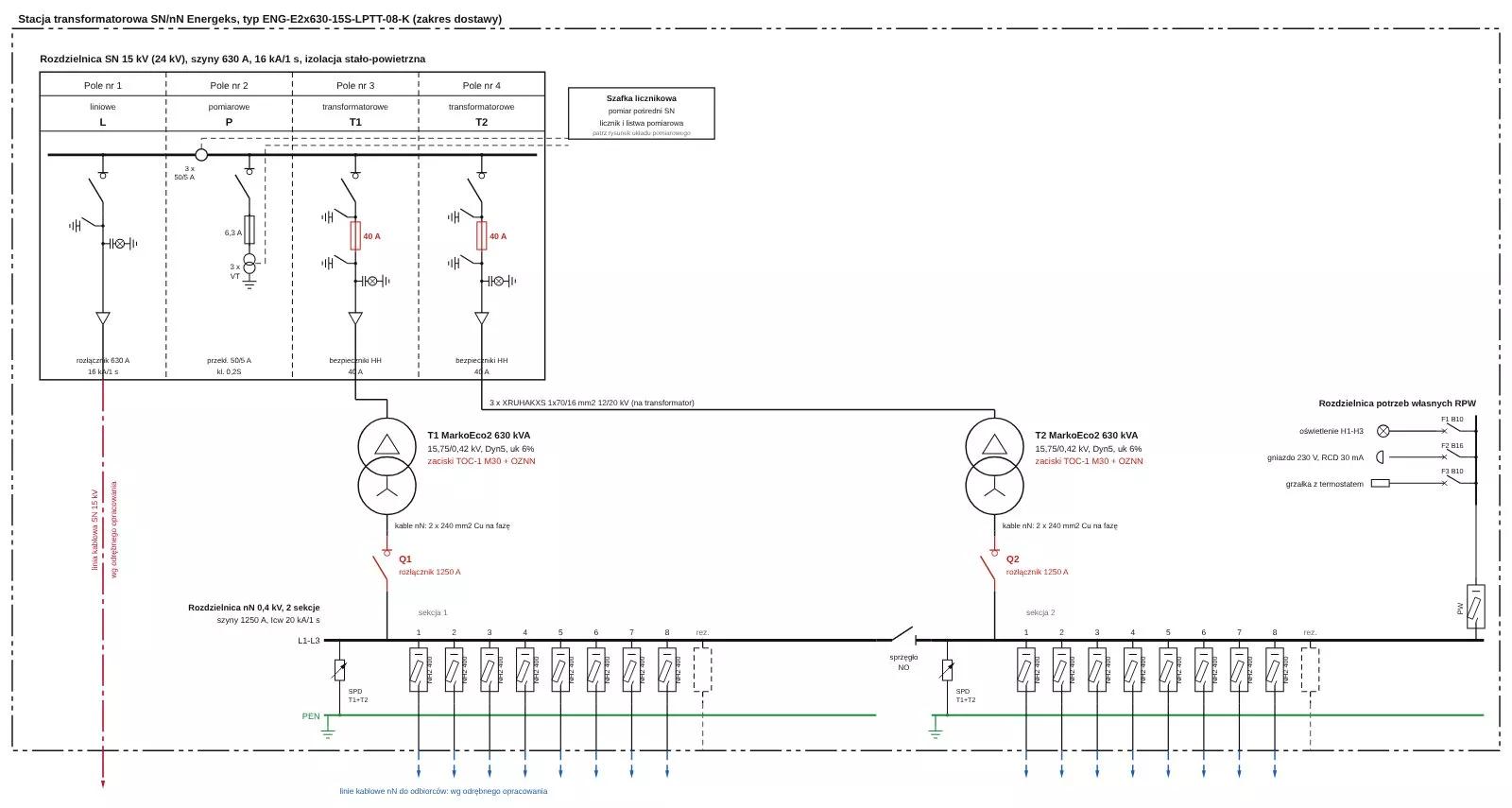

Grundriss, Ansichten und Einlinienschaltbild

Zeichnungen einer Beispielkonfiguration aus dem Konfigurator; die Beschriftungen sind auf Englisch. Den vollständigen Zeichnungssatz für jede Konfiguration laden Sie im Konfigurator ohne Registrierung herunter.

Energeks Zubehör

Klemmen und Abdeckungen am Transformator

NS-Klemmen TOC-1

NS-Klemmen TOC-1

Standard in Stationen bis 630 kVA: horizontal, ohne Kabelschuh, Satz 3 x /U und 1 x /N; M12, M20 oder M30 passend zur Leistung.

Zum Produkt
Abdeckungen OZNN

Abdeckungen OZNN

4 Isolierabdeckungen für NS-Klemmen aus flexiblem, selbstverlöschendem Kunststoff, aufgesetzt nach dem Anschluss der Kabel.

Zum Produkt

Flachklemmen MK 5

Bei Zielleistung ab 800 kVA, wenn die NS-Verbindung 3 oder mehr Kabel pro Phase hat.

So bestellen Sie

Vom Stationscode zum Angebot

1

Typ wählen

Stationstyp oder fertiges Set mit einer Konfiguration, die in Projekten am häufigsten vorkommt.

2

Im Konfigurator anpassen

Leistung, Spannung, MS-Felder, Messung, Abgänge und Optionen; jede Konfiguration erhält einen Stationscode.

3

Unterlagen herunterladen

Technischer Entwurf, Datenblatt, Einlinienschaltbild, Zeichnungen und Stückliste, ohne Anmeldung.

4

Angebot anfragen

Senden Sie Stationscode, Standort und Termin. Den Nettopreis zeigt der Konfigurator; wir bestätigen ihn im Angebot.

Warum Energeks

Station und Transformator aus einer Hand

SF6-freie MS-Schaltanlagen

Isolier- und Löschmedium ohne fluorierte Treibhausgase (z. B. Luft, Feststoffisolierung, natürliche Gase), gemäß Artikel 13 Absatz 9 der Verordnung (EU) 2024/573.

Transformator MarkoEco2

Hermetisch geschlossener Öltransformator, Verluste nach Ökodesign Tier 2, 60 Monate Garantie. Gießharz TeoEco2 auf Wunsch.

Unterlagen sofort

Technischer Entwurf zur Anpassung durch Ihren Planer, Datenblatt, Zeichnungen und Stückliste aus dem Konfigurator, ohne Registrierung.

Transport inklusive

Transport an den vom Kunden genannten Ort im Preis enthalten; Lieferzeit im Angebot.
