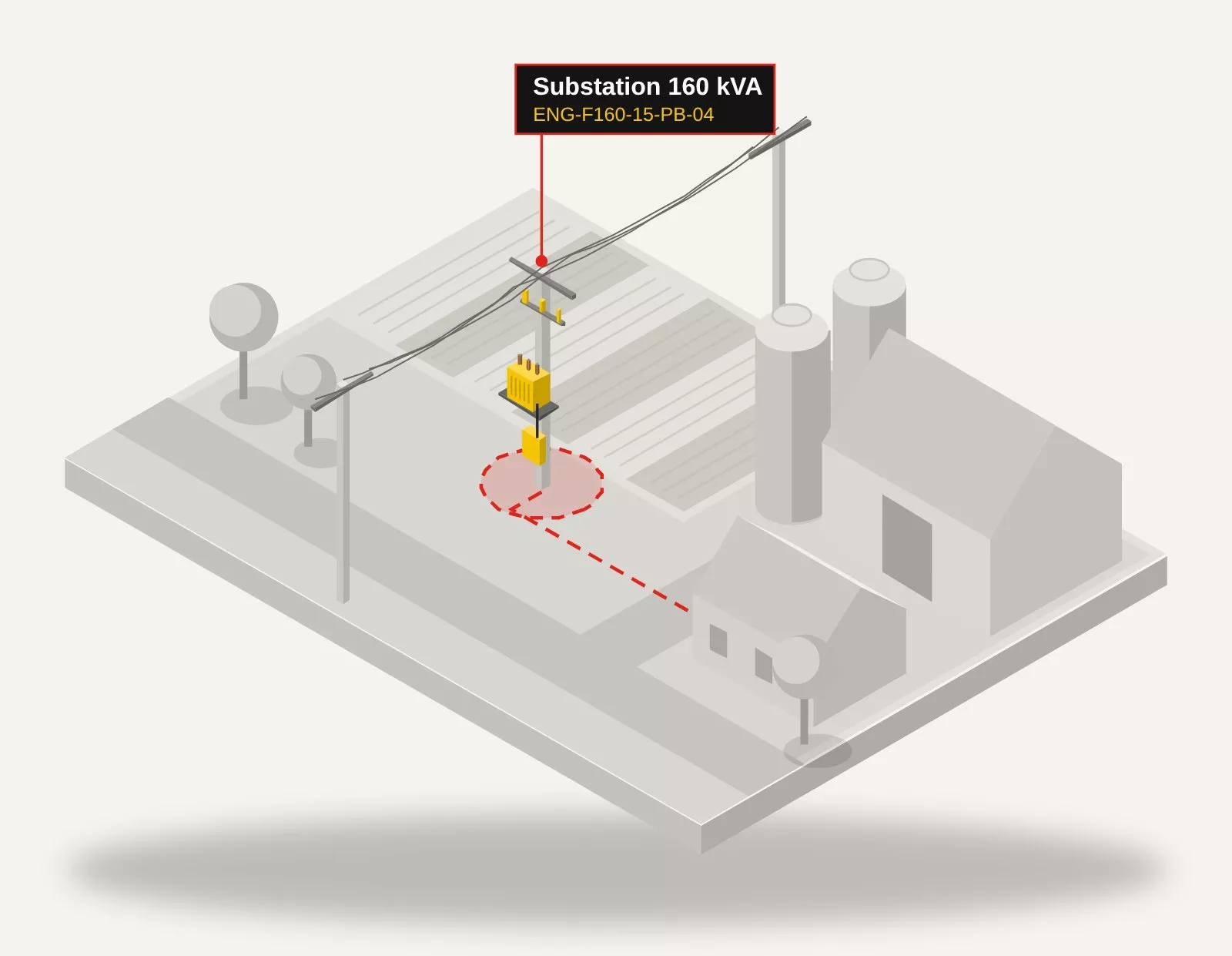

Maststation 63 bis 630 kVA
Wo sie eingesetzt wird und wie sie aufgebaut ist
Einsatzbereiche
- landwirtschaftliche Betriebe und Tierhaltung
- kleine Betriebe, Werkstätten und Pumpwerke
- Wasserfassungen und Beleuchtung
- ländliche Einfamilienhausbebauung
Aufbau
- Schleuderbetonmast E-12 oder E-13,5 mit Tragkonstruktion für den Transformator, optional Bedienbühne; Konstruktion und Zubehör nach PTPiREE-Album oder nach dem Standard des Netzbetreibers am Anschlusspunkt.
- Freiluft-Lasttrennschalter mit Antrieb (Dauerstrom mind. 200 A), funkenstreckenlose MS-Überspannungsableiter 10 kA, MS-Sicherungsunterteile mit auf die Leistung abgestimmten Sicherungseinsätzen.

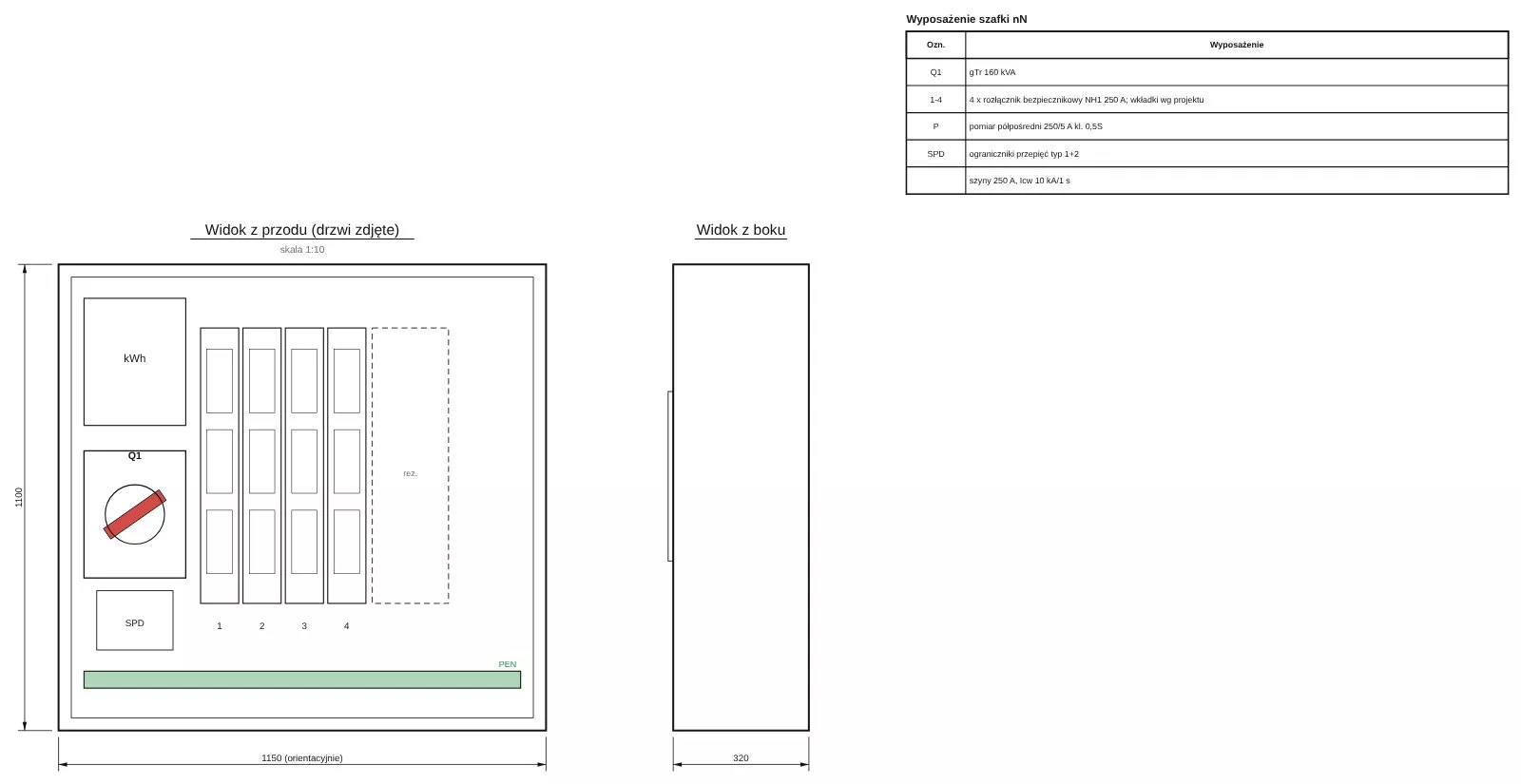

- NS-Schrank im Isolierstoffgehäuse: Sicherungslasttrennschalter mit gTr-Sicherungseinsätzen passend zur Transformatorleistung, 2 bis 5 Abgänge (einschließlich Reservefeldern bis zu 6 Felder), halbindirekte NS-Messung, Überspannungsableiter Typ 1+2.
- Energeks Transformatorzubehör: NS-Klemmen TOC-1 mit Abdeckungen OZNN, 3 MS-Klemmen ZGU und 3 Vogelschutzkappen OIP für MS-Isolatoren.
Vorteile
- Einfachster Anschluss kleiner Leistungen: ohne Betongehäuse und Fundament.
- Minimaler Platzbedarf am Boden, Montage an einer bestehenden Freileitung.
- Komponenten abgestimmt auf Leistung und Netzbetreiberstandard, geliefert als ein Satz mit Dokumentation.
Grenzen
- Leistung bis 630 kVA (500 und 630 kVA auf verstärkter Konstruktion); nur an einer MS-Freileitung.
- Messung nur auf der NS-Seite; ohne REI 120, Fernwirktechnik, Aggregatfeld, Netzanalysator und Zielleistung.
- Montage am Mast, Erder und Anschluss durch den ausführenden Betrieb.
Typische Konfigurationen und Stationscodes
| Leistung | Stationscode | Gehäuse | Gehäusemasse | MS-Felder | Messung | NS-Hauptschalter | NS-Abgänge |
|---|---|---|---|---|---|---|---|
| 63 kVA | ENG-F63-15-PB-04-N00 | Mast E-12 oder E-13,5 | entfällt | WBGNp 6,3 A | NS, 100/5 A | Sicherungslasttrennschalter, gTr 63 kVA | 4 x NH00 160 A |
| 100 kVA | ENG-F100-15-PB-04-N00 fertiges Set | Mast E-12 oder E-13,5 | entfällt | WBGNp 10 A | NS, 150/5 A | Sicherungslasttrennschalter, gTr 100 kVA | 4 x NH00 160 A |
| 160 kVA | ENG-F160-15-PB-04 fertiges Set | Mast E-12 oder E-13,5 | entfällt | WBGNp 16 A | NS, 250/5 A | Sicherungslasttrennschalter, gTr 160 kVA | 4 x NH1 250 A |
| 250 kVA | ENG-F250-15-PB-04 fertiges Set | Mast E-12 oder E-13,5 | entfällt | WBGNp 25 A | NS, 400/5 A | Sicherungslasttrennschalter, gTr 250 kVA | 4 x NH1 250 A |
| 400 kVA | ENG-F400-15-PB-04 | Mast E-12 oder E-13,5 | entfällt | WBGNp 31,5 A | NS, 600/5 A | Sicherungslasttrennschalter, gTr 400 kVA | 4 x NH1 250 A |
Werte aus dem Energeks Stationskonfigurator für ein 15-kV-Netz und eine feststoff-luftisolierte Mittelspannungsschaltanlage. Gehäusemassen sind Richtwerte, ohne Ausrüstung und Transformator. Ein Klick auf den Code öffnet die Konfiguration im Konfigurator.

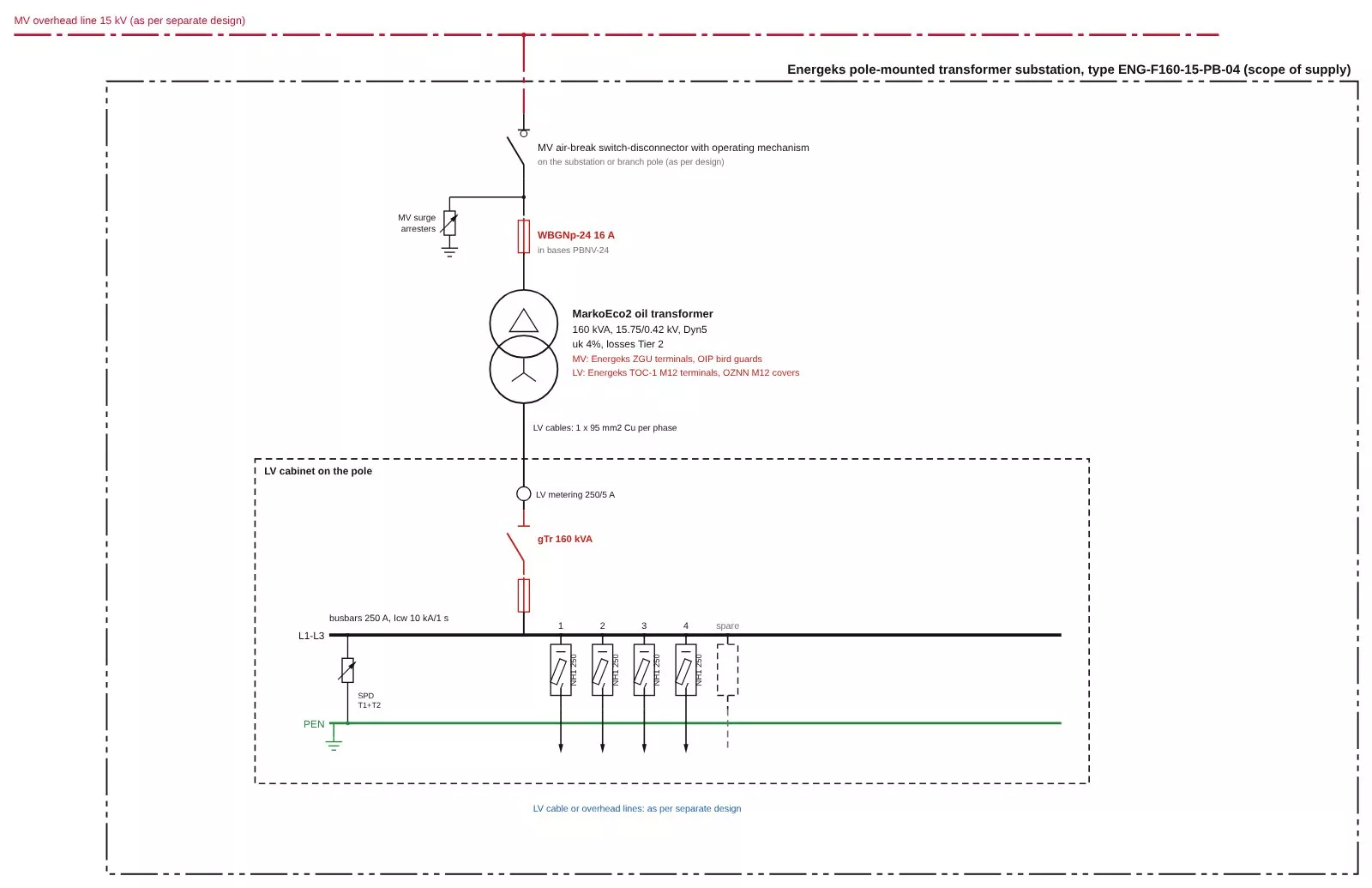

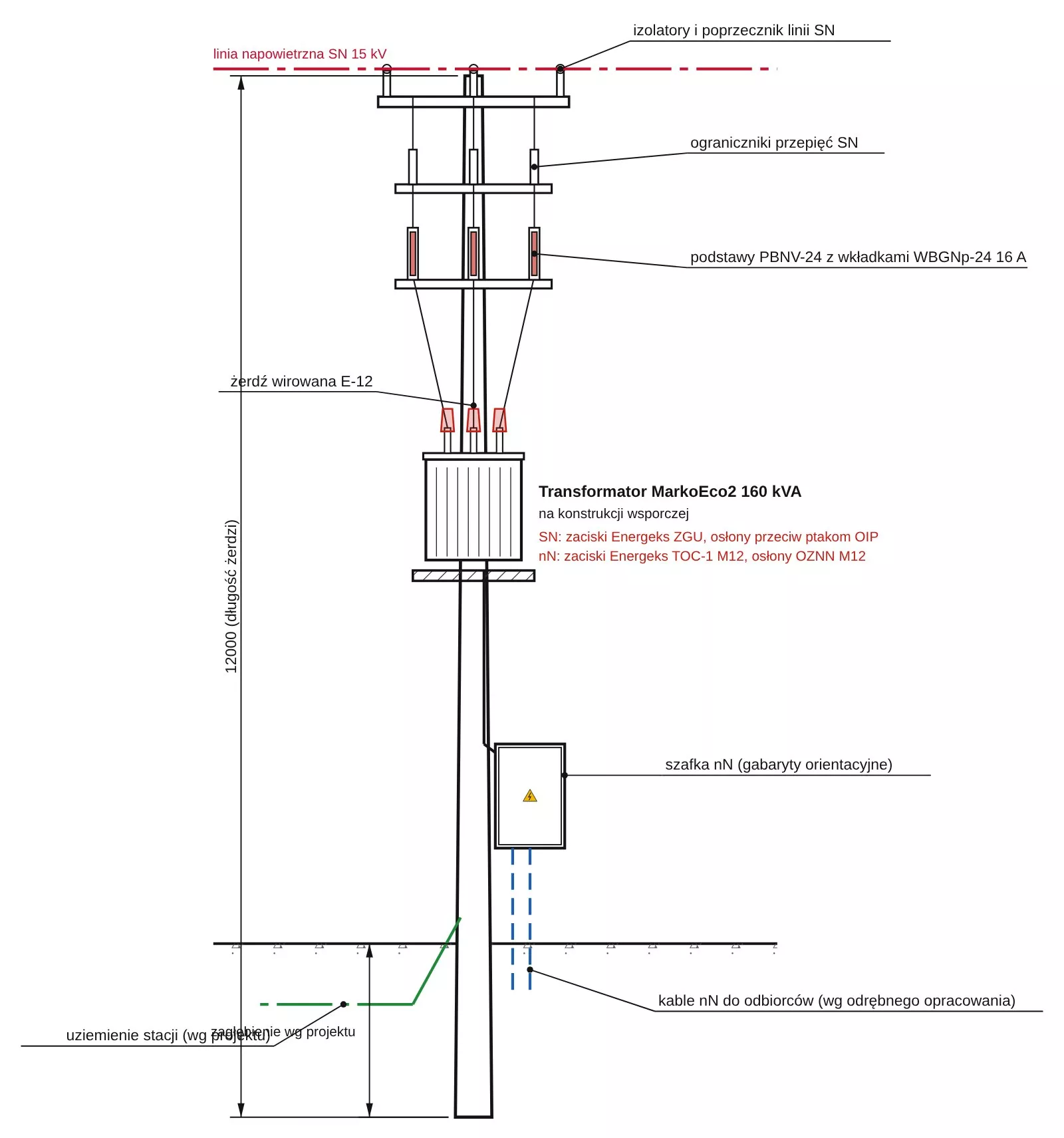

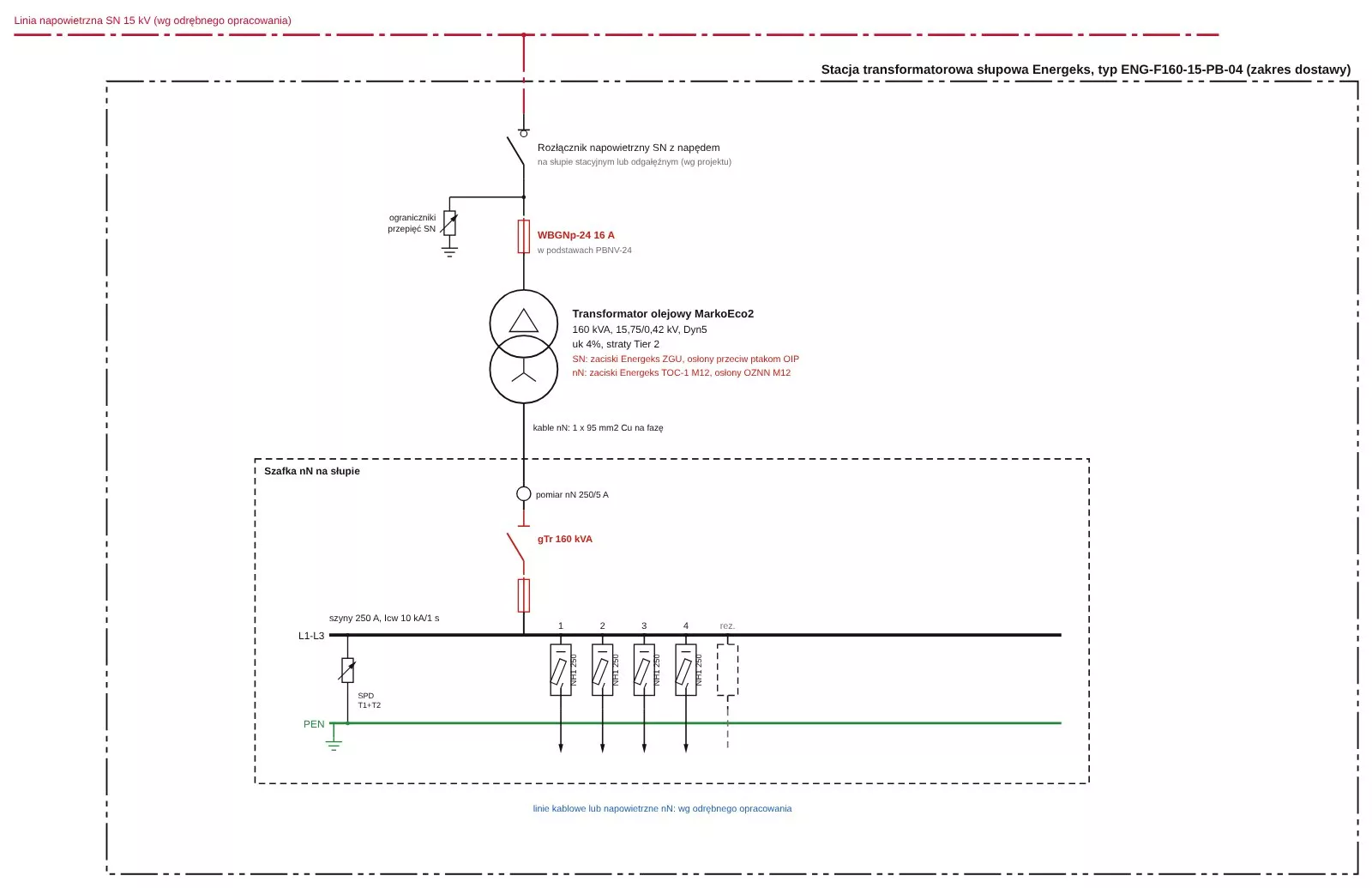

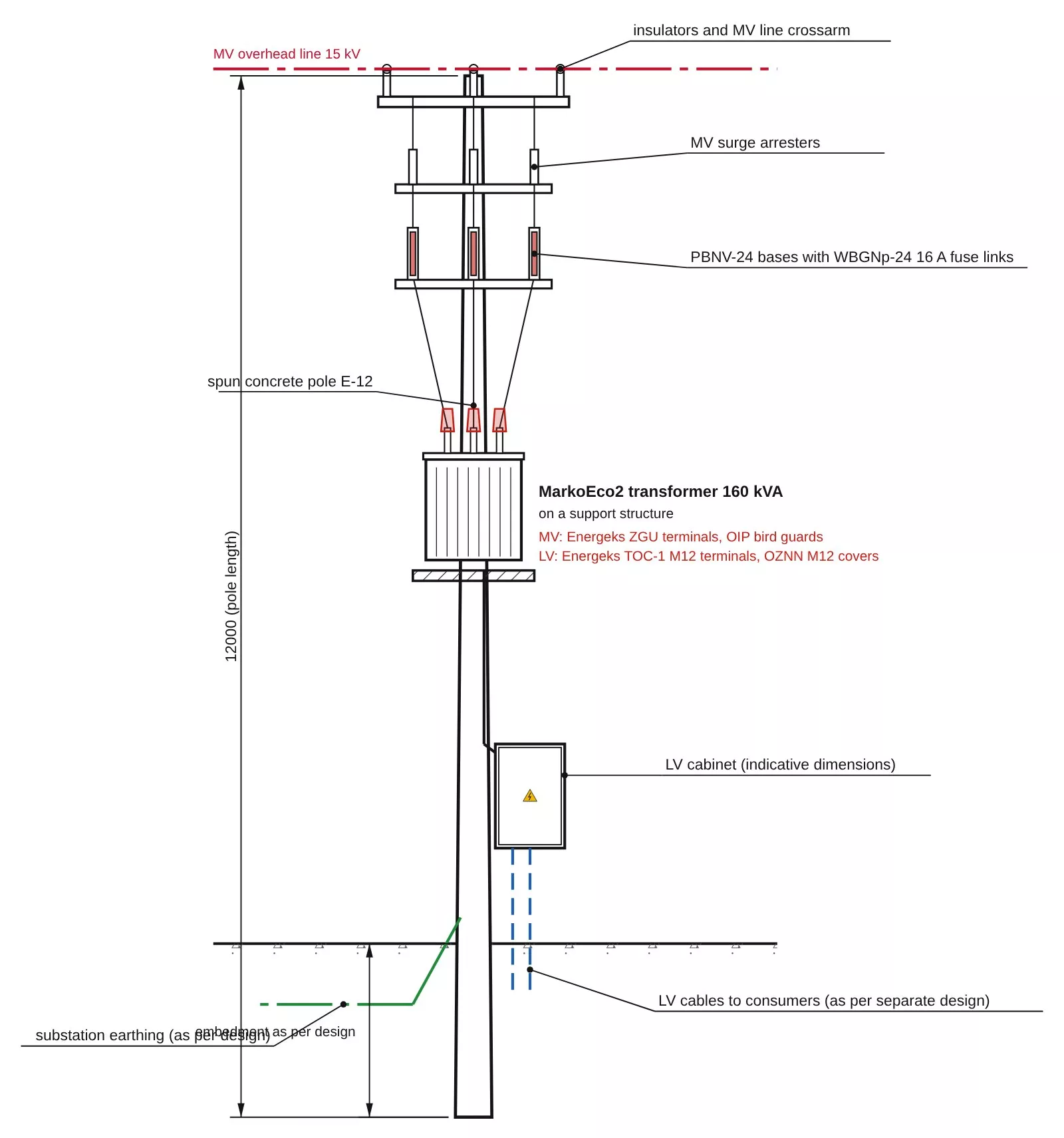

Grundriss, Ansichten und Einlinienschaltbild
Zeichnungen einer Beispielkonfiguration aus dem Konfigurator; die Beschriftungen sind auf Englisch. Den vollständigen Zeichnungssatz für jede Konfiguration laden Sie im Konfigurator ohne Registrierung herunter.
Klemmen und Abdeckungen am Transformator
NS-Klemmen TOC-1
Standard in Stationen bis 630 kVA: horizontal, ohne Kabelschuh, Satz 3 x /U und 1 x /N; M12, M20 oder M30 passend zur Leistung.
Zum Produkt
Abdeckungen OZNN
4 Isolierabdeckungen für NS-Klemmen aus flexiblem, selbstverlöschendem Kunststoff, aufgesetzt nach dem Anschluss der Kabel.
Zum ProduktMS-Klemmen ZGU und Abdeckungen OIP
3 MS-Klemmen für die Transformatordurchführungen (Bolzen M12, Leiter bis 70 mm²) und 3 Vogelschutzkappen für MS-Isolatoren.
Vom Stationscode zum Angebot
Typ wählen
Stationstyp oder fertiges Set mit einer Konfiguration, die in Projekten am häufigsten vorkommt.
Im Konfigurator anpassen
Leistung, Spannung, MS-Felder, Messung, Abgänge und Optionen; jede Konfiguration erhält einen Stationscode.
Unterlagen herunterladen
Technischer Entwurf, Datenblatt, Einlinienschaltbild, Zeichnungen und Stückliste, ohne Anmeldung.
Angebot anfragen
Senden Sie Stationscode, Standort und Termin. Den Nettopreis zeigt der Konfigurator; wir bestätigen ihn im Angebot.
Station und Transformator aus einer Hand
SF6-freie MS-Schaltanlagen
Isolier- und Löschmedium ohne fluorierte Treibhausgase (z. B. Luft, Feststoffisolierung, natürliche Gase), gemäß Artikel 13 Absatz 9 der Verordnung (EU) 2024/573.
Transformator MarkoEco2
Hermetisch geschlossener Öltransformator, Verluste nach Ökodesign Tier 2, 60 Monate Garantie. Gießharz TeoEco2 auf Wunsch.
Unterlagen sofort
Technischer Entwurf zur Anpassung durch Ihren Planer, Datenblatt, Zeichnungen und Stückliste aus dem Konfigurator, ohne Registrierung.
Transport inklusive
Transport an den vom Kunden genannten Ort im Preis enthalten; Lieferzeit im Angebot.
Konfigurator öffnen (Konfigurator und Shop sind auf Polnisch; die Unterlagen lassen sich ohne Registrierung herunterladen.)
