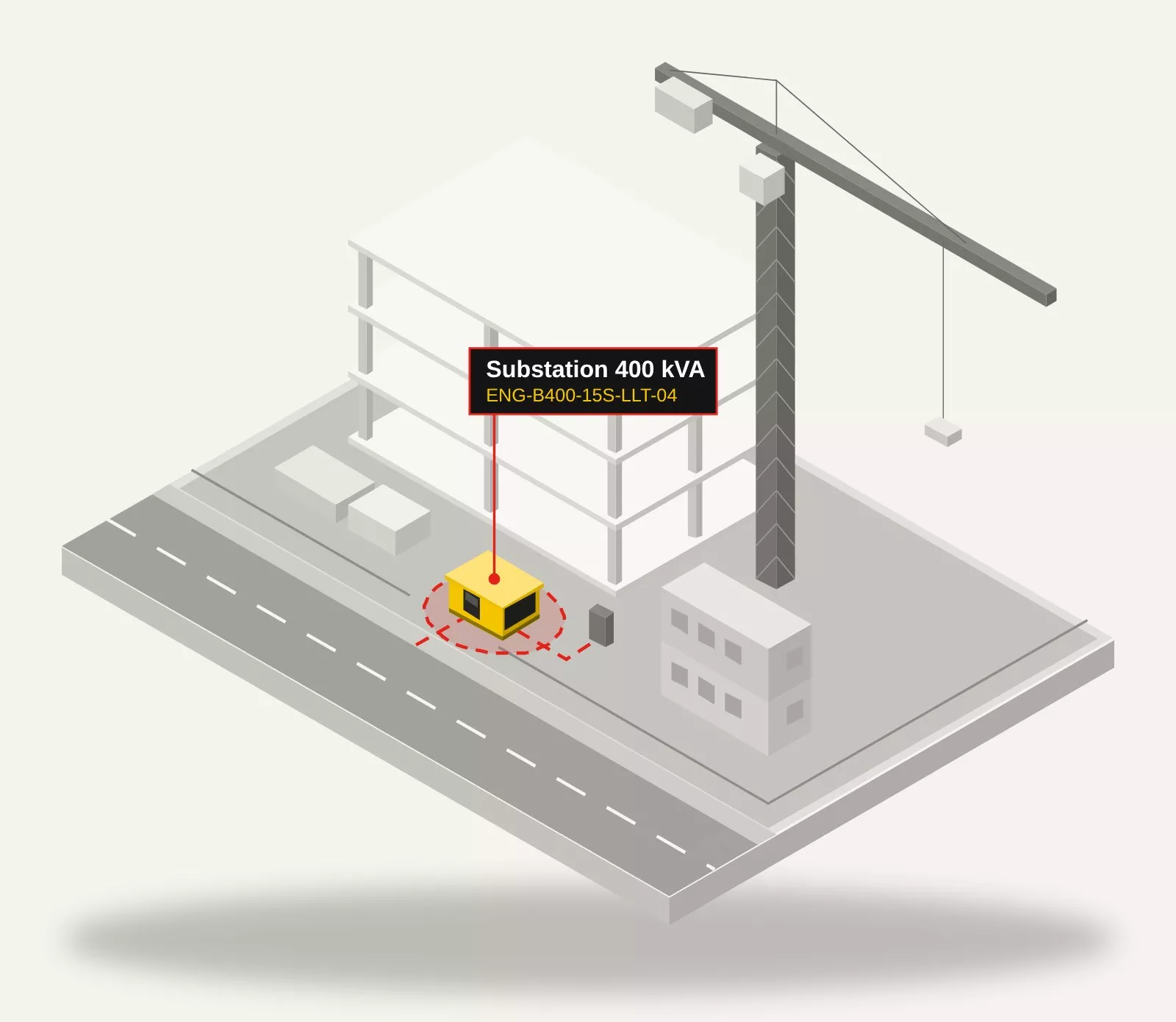

Transformatorstation für Baustellen und temporäre Versorgung 250 bis 1000 kVA
Wo sie eingesetzt wird und wie sie aufgebaut ist
Einsatzbereiche
- Generalunternehmer und Projektentwickler
- Vermieter von Stationen und Stromaggregaten
- Bau von Werken, Hallen und Solar- oder Windparks
- Ersatzversorgung während der Modernisierung einer Station
Aufbau
- Durchgangsschaltung: zwei Kabelfelder zur Einschleifung in die MS-Kabelleitung und ein Transformatorfeld mit HH-Sicherungen.
- Halbindirekte NS-Messung in der NS-Verteilung bei kleineren Leistungen, mit Zustimmung des Netzbetreibers; bei größeren Leistungen MS-Messfeld.
- Kompaktgehäuse 2,90 x 2,10 m bis 630 kVA; bei zwei Kabelfeldern und Messfeld verbreitertes Gehäuse 2,96 m; für große Baustellen 1000 kVA im Gehäuse mit Bedienungsgang.
- NS-Verteilung mit NH-Abgängen für Baustromverteiler und Reservefeldern für weitere Bauabschnitte; Option Zielleistung, wenn die Station als Station des Objekts bleiben soll.
Vorteile
- Kompakter Baukörper mit Boden: schnelle Aufstellung auf Unterbau, ohne Fundament mit Keller.
- Eigene Station statt Miete: nach der Bauphase umsetzbar oder als endgültige Station nutzbar.
- Wiederkehrende Konfigurationen mit einem Code und vollständigen Unterlagen für jede Anmeldung.
- NS-Messung bei kleinen Leistungen einfacher im Aufbau und in der Abrechnung.
Grenzen
- Die Baustellenstation frühzeitig bestellen: Lieferzeit im Angebot.
- Jedes Umsetzen erfordert einen Kran, die Trennung durch befugte Elektrofachkräfte und eine neue Abstimmung mit dem Netzbetreiber.
- NS-Messung meist nur bei Transformatoren von 160 bis 400 kVA, je nach Netzbetreiber.
Typische Konfigurationen und Stationscodes
| Leistung | Stationscode | Gehäuse | Gehäusemasse | MS-Felder | Messung | NS-Hauptschalter | NS-Abgänge |
|---|---|---|---|---|---|---|---|
| 250 kVA | ENG-B250-15S-LLT-04 fertiges Set | KSZ 2,90 x 2,10 m | ca. 9,6 t | L+L+T, HH 25 A | NS, 400/5 A | Lasttrennschalter 630 A | 4 x NH2 400 A |
| 400 kVA | ENG-B400-15S-LLT-04 fertiges Set | KSZ 2,90 x 2,10 m | ca. 9,6 t | L+L+T, HH 31,5 A | NS, 600/5 A | Lasttrennschalter 800 A | 4 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LLPT-06 | KSWz 2,96 x 3,76 m | ca. 24 t | L+L+P+T, HH 40 A | MS, 25/5 A | Lasttrennschalter 1250 A | 6 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LPT-06 fertiges Set | KSZ 2,90 x 2,10 m | ca. 9,6 t | L+P+T, HH 40 A | MS, 25/5 A | Lasttrennschalter 1250 A | 6 x NH2 400 A |
| 1000 kVA | ENG-B1000-15S-LPV-08-K fertiges Set | KSW 2,96 x 4,56 m | ca. 28 t | L+P+V, Leistungsschalter | MS, 40/5 A | offener Leistungsschalter 1600 A, Icu min. 24 kA | 8 x NH2 400 A |
Werte aus dem Energeks Stationskonfigurator für ein 15-kV-Netz und eine feststoff-luftisolierte Mittelspannungsschaltanlage. Gehäusemassen sind Richtwerte, ohne Ausrüstung und Transformator. Ein Klick auf den Code öffnet die Konfiguration im Konfigurator.

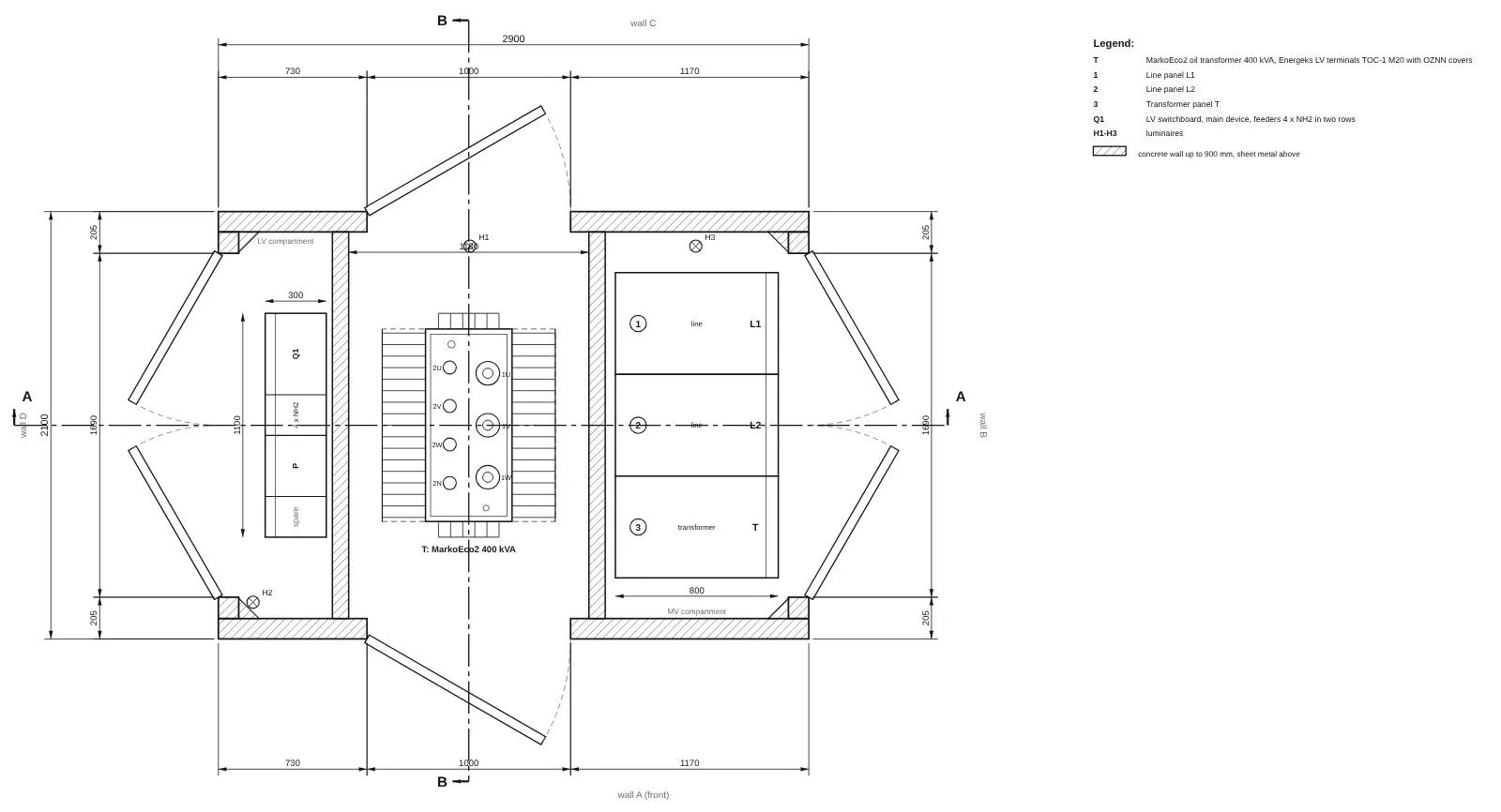

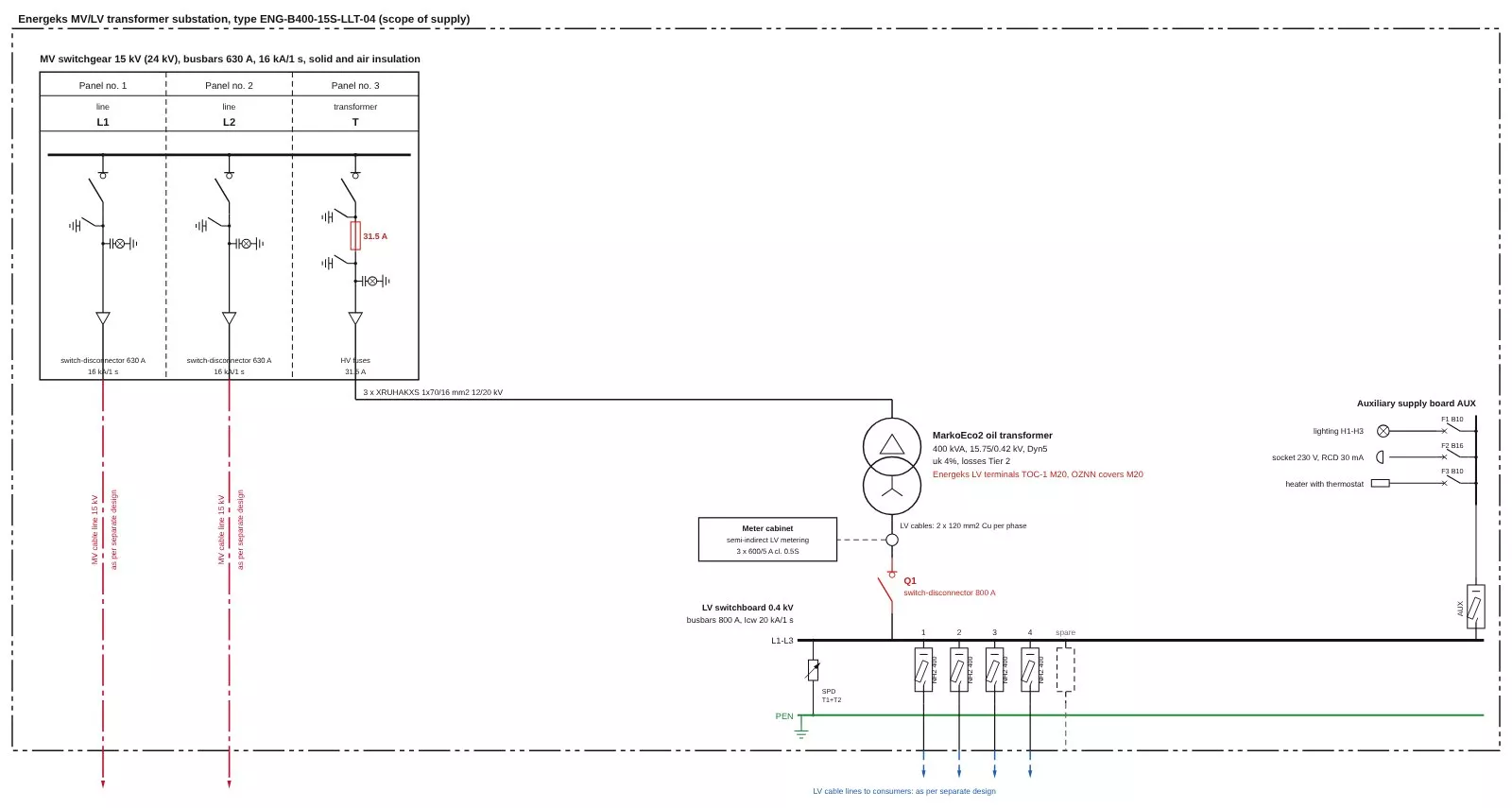

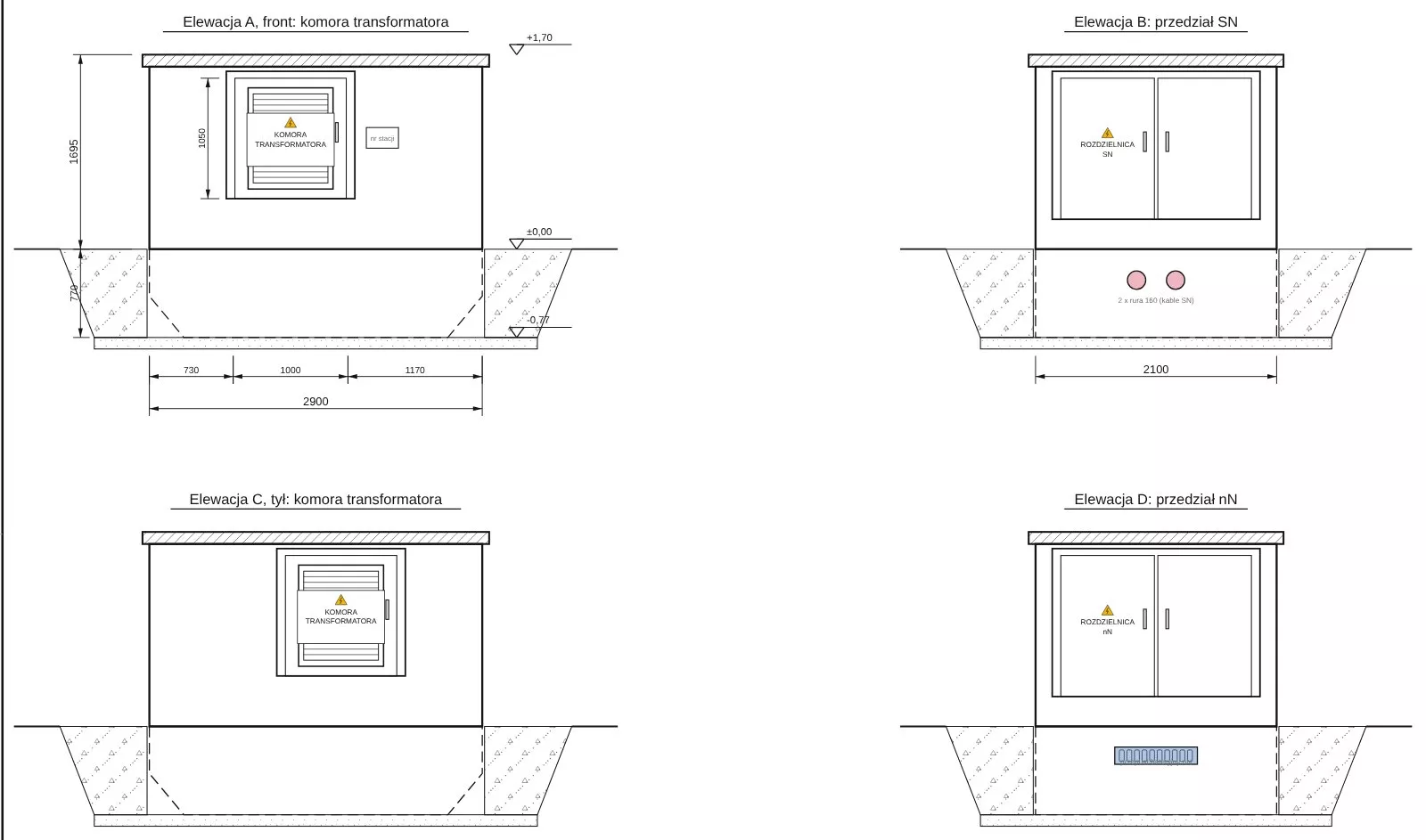

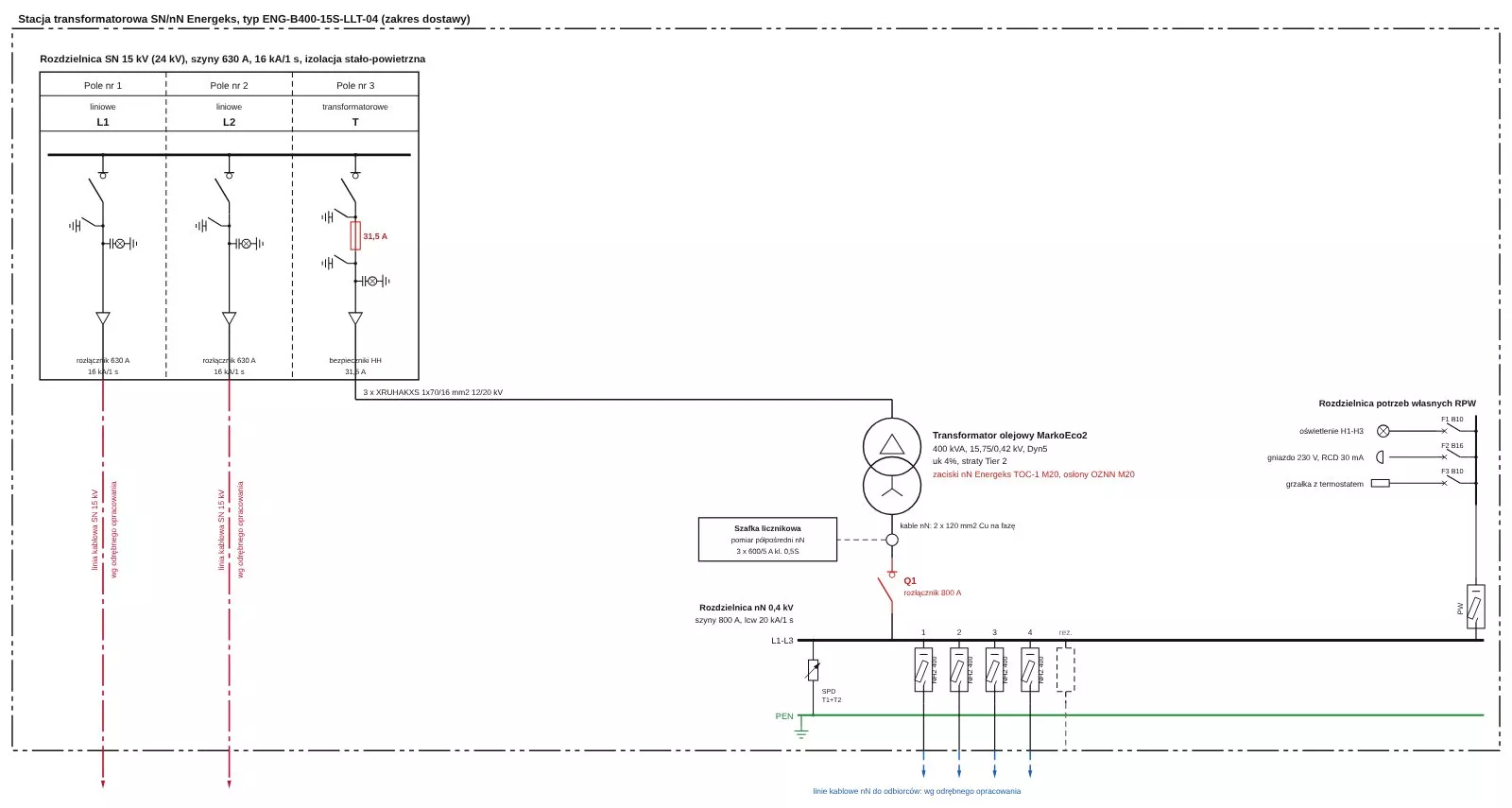

Grundriss, Ansichten und Einlinienschaltbild
Zeichnungen einer Beispielkonfiguration aus dem Konfigurator; die Beschriftungen sind auf Englisch. Den vollständigen Zeichnungssatz für jede Konfiguration laden Sie im Konfigurator ohne Registrierung herunter.
Klemmen und Abdeckungen am Transformator
NS-Klemmen TOC-1
Standard in Stationen bis 630 kVA: horizontal, ohne Kabelschuh, Satz 3 x /U und 1 x /N; M12, M20 oder M30 passend zur Leistung.
Zum Produkt
Abdeckungen OZNN
4 Isolierabdeckungen für NS-Klemmen aus flexiblem, selbstverlöschendem Kunststoff, aufgesetzt nach dem Anschluss der Kabel.
Zum ProduktVom Stationscode zum Angebot
Typ wählen
Stationstyp oder fertiges Set mit einer Konfiguration, die in Projekten am häufigsten vorkommt.
Im Konfigurator anpassen
Leistung, Spannung, MS-Felder, Messung, Abgänge und Optionen; jede Konfiguration erhält einen Stationscode.
Unterlagen herunterladen
Technischer Entwurf, Datenblatt, Einlinienschaltbild, Zeichnungen und Stückliste, ohne Anmeldung.
Angebot anfragen
Senden Sie Stationscode, Standort und Termin. Den Nettopreis zeigt der Konfigurator; wir bestätigen ihn im Angebot.
Station und Transformator aus einer Hand
SF6-freie MS-Schaltanlagen
Isolier- und Löschmedium ohne fluorierte Treibhausgase (z. B. Luft, Feststoffisolierung, natürliche Gase), gemäß Artikel 13 Absatz 9 der Verordnung (EU) 2024/573.
Transformator MarkoEco2
Hermetisch geschlossener Öltransformator, Verluste nach Ökodesign Tier 2, 60 Monate Garantie. Gießharz TeoEco2 auf Wunsch.
Unterlagen sofort
Technischer Entwurf zur Anpassung durch Ihren Planer, Datenblatt, Zeichnungen und Stückliste aus dem Konfigurator, ohne Registrierung.
Transport inklusive
Transport an den vom Kunden genannten Ort im Preis enthalten; Lieferzeit im Angebot.
Konfigurator öffnen (Konfigurator und Shop sind auf Polnisch; die Unterlagen lassen sich ohne Registrierung herunterladen.)
