Transformatorklemme TOC-2 – kompakt, M12 / M20 / M30
Klemmen mit SEP-BBJ-Zertifikat
Die Klemmen TOC-2 haben ein Konformitätszertifikat von SEP – Prüfstelle für Qualität (BBJ), einer von PCA akkreditierten Zertifizierungsstelle (Nr. AC 012). Die Klemmen TOC-1 M12 aus derselben Familie haben zusammen mit der Abdeckung OZNN das Konformitätszertifikat Nr. Z/12/004/26.
Zwei Klemmen, derselbe Anschluss
TOC-1
- Korpus mit abgesetztem Fuß – zwei Klemmschrauben am Fuß, unter dem Kopf
- Aufnahmen sitzen höher über dem Deckel – bequemer Zugang bei dicken Leitern
- Unser Standard für MarkoEco2
TOC-2

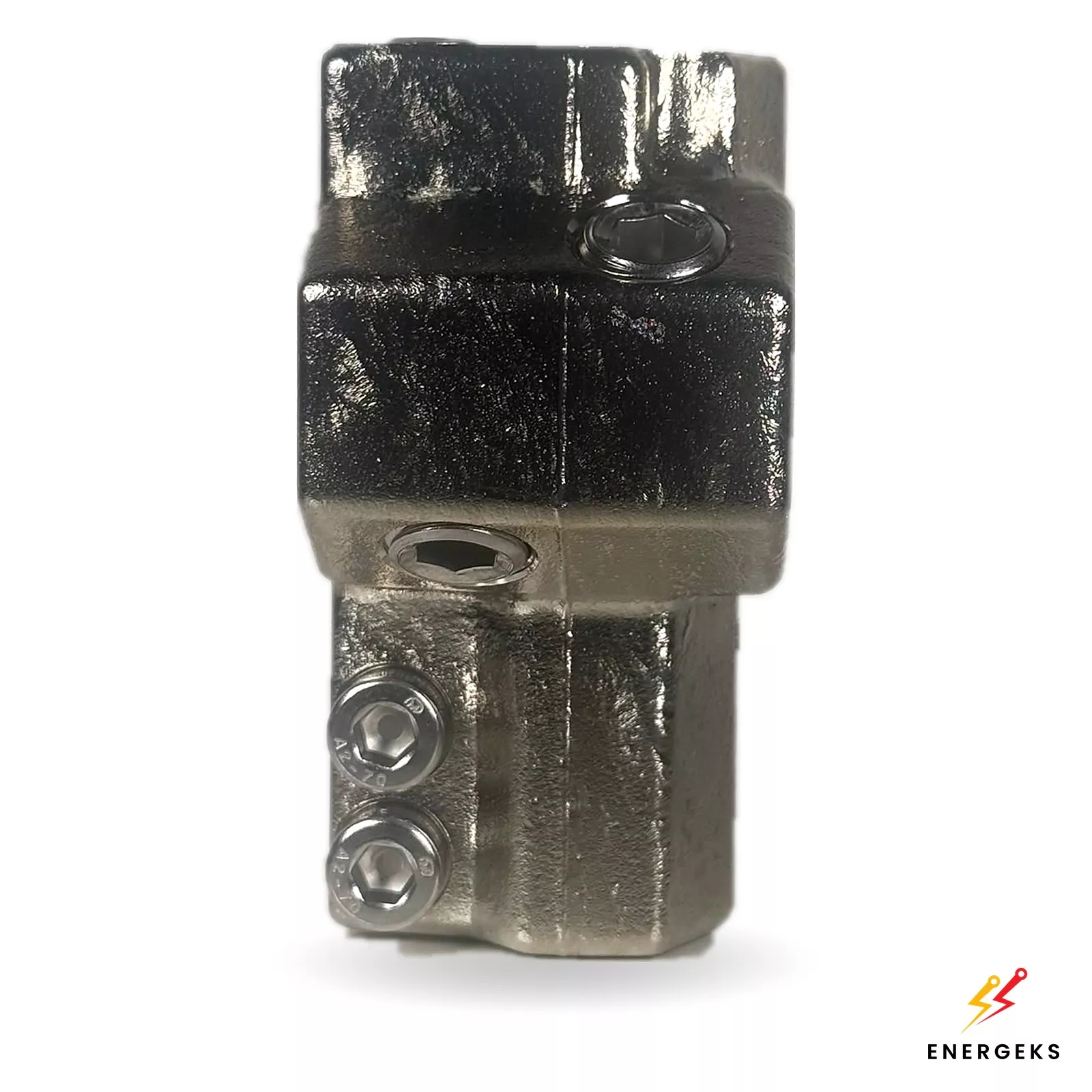

- Kompakte Bauform – Aufnahmen im Kopf, geschlitzter Schaft, seitliche Klemmschrauben
- Kleinerer Platzbedarf auf dem Deckel – bei eng stehenden NS-Durchführungen oder unter einer Abdeckung
- Gleiches Gewinde M12/M20/M30 und gleiche Leiterquerschnitte
Beide Klemmen sind Schmiedeteile aus verzinntem Messing mit Edelstahl-Befestigungsschrauben und passen zur Abdeckung OZNN. Unsicher? Nennen Sie uns den Transformatortyp, wir beraten Sie.
Welche TOC-2 für Ihren Transformator
| Katalog-Nr. | Ausführung | Bolzengewinde | I max | Transformatorleistung |
|---|---|---|---|---|
| DP 6100 | TOC-2/U | M12 | 250 A | ≤ 160 kVA |
| DP 6200 | TOC-2/U | M20 | 630 A | 250 / 400 kVA |
| DP 6300 | TOC-2/U | M30 | 1000 A | 630 kVA |
| DP 6100N | TOC-2/N mit Erdung | M12 | 250 A | ≤ 160 kVA |
| DP 6200N | TOC-2/N mit Erdung | M20 | 630 A | 250 / 400 kVA |
| DP 6300N | TOC-2/N mit Erdung | M30 | 1000 A | 630 kVA |
Satz je Transformator: 4 Stück – 3 × /U für die Phasen, 1 × /N für den Neutralleiter (zwei Bolzen für Erdungs- oder N-Leiter). Gewicht ca. 1,0 kg/Stück. Katalogblätter 7-65/15 (TOC-2/U) und 8-65/15 (TOC-2/N). Klemme auswählen – Ratgeber →
TOC-2/U und TOC-2/N
Passend dazu
TOC-2/U
Phasenausführung: 2 Haupt- + 2 Hilfsaufnahmen im kompakten Kopf.

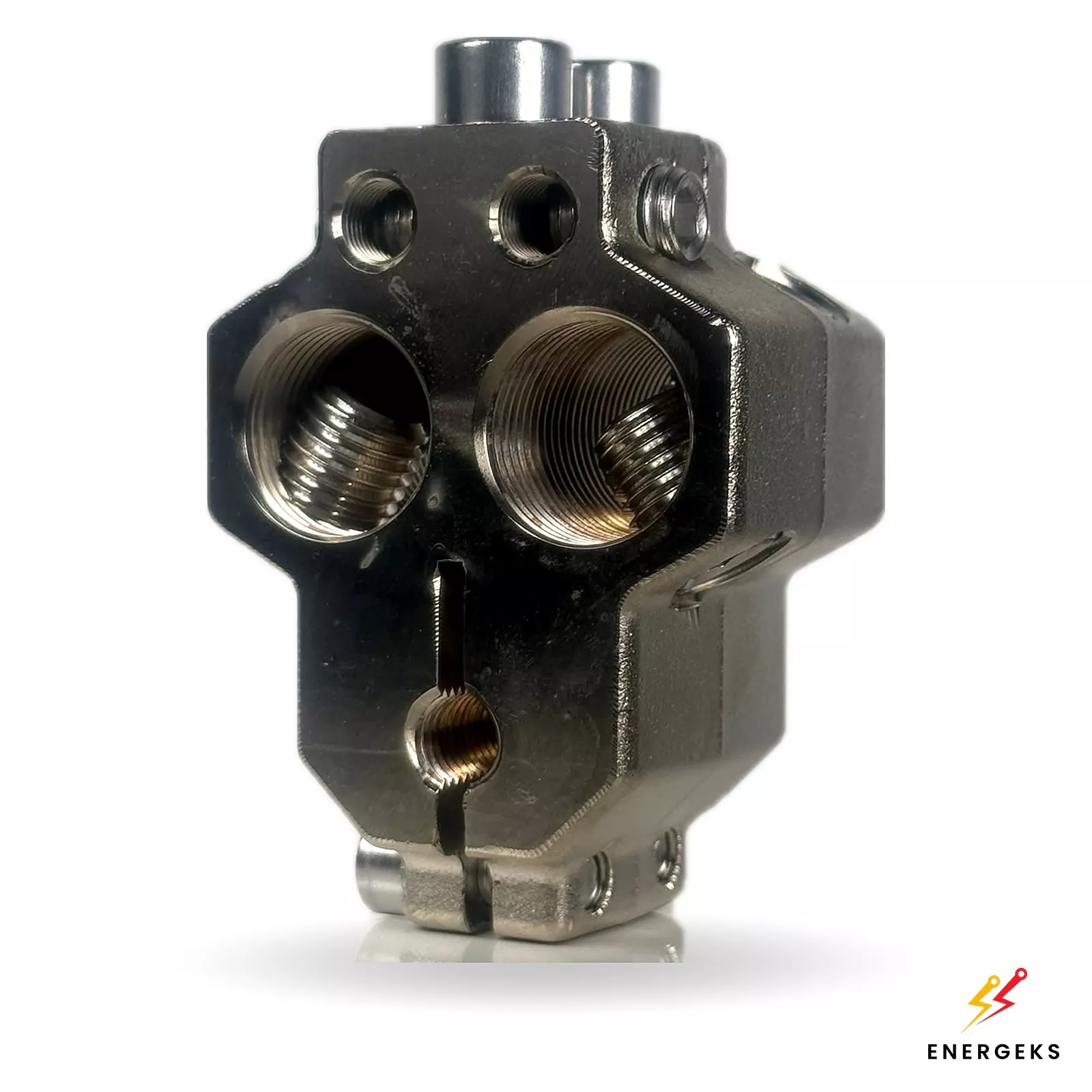

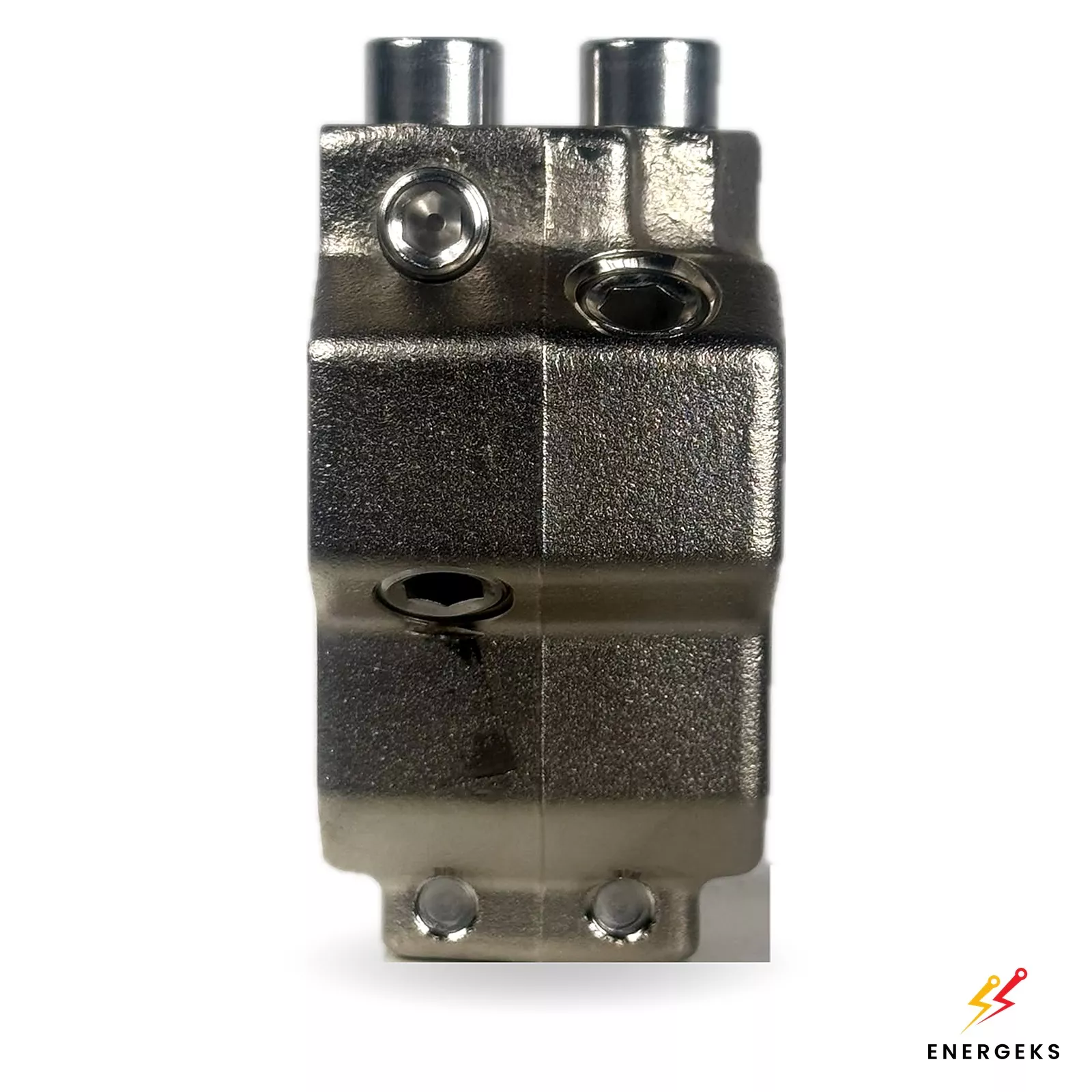

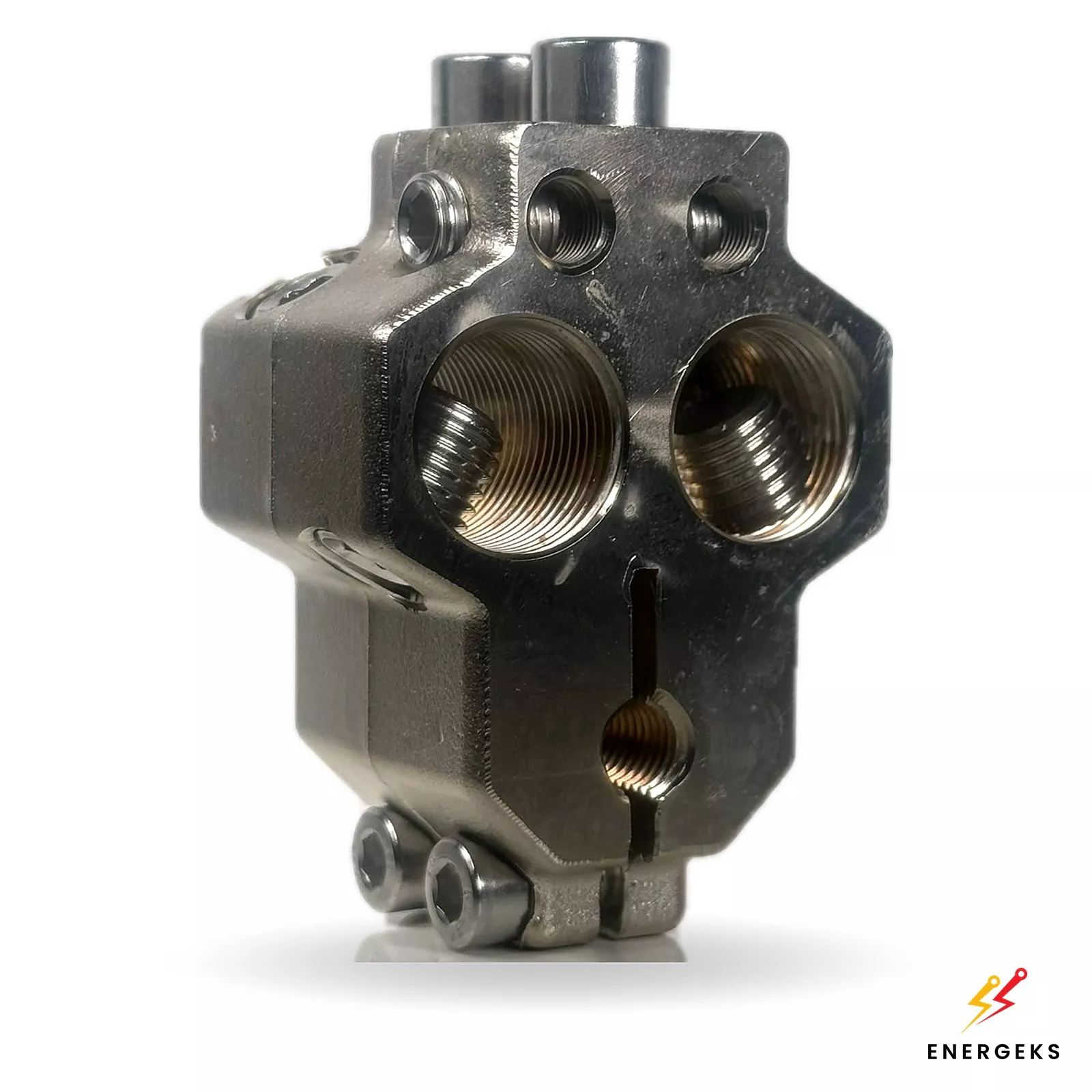

TOC-2/N
Ausführung mit zwei Bolzen für Neutral- oder Erdungsleiter.
Abdeckung OZNN
Isolierabdeckung für die Klemme – Schutz vor Berührung, Vögeln und Nagetieren.
Die Klemme vom Transformatorhersteller
Transformator + Zubehör
Wir stimmen die Klemmen auf unsere MarkoEco2-Transformatoren ab; sie passen auf jede NS-Durchführung mit Bolzen M12–M30.
Geschmiedet, nicht gegossen
Geschmiedetes, verzinntes Messing, Schrauben A2. Konform mit EN 60947-7-1.
Sichere Station
Die Abdeckung OZNN wird über die Klemme gesteckt – Schluss mit Kurzschlüssen durch Vögel.
Ab Lager aus Polen
Klemmen und Abdeckungen liefern wir ab Lager – einzeln oder zusammen mit dem Transformator.
Siehe auch: Energeks Transformatorstationen (Typenreihe, Maße, Zeichnungen); eine Konfiguration mit Unterlagen erstellen Sie im Stationskonfigurator (auf Polnisch).
