Begehbare Transformatorstation mit Innenbedienung 100 bis 2500 kVA
Wo sie eingesetzt wird und wie sie aufgebaut ist
Einsatzbereiche
- Produktionsbetriebe und Hallen
- Krankenhäuser, Schulen, Kläranlagen und andere öffentliche Gebäude
- Logistik- und Einkaufszentren
- Abnehmer mit Verrechnungsmessung auf der MS-Seite
- Objekte mit geplanter Leistungserweiterung
- Stationen zur Übergabe an einen Netzbetreiber, dessen Standard Innenbedienung vorsieht
Aufbau
- Gehäusebreite 2,55 m bis 630 kVA und bei der Anordnung 2 x 630 kVA (auf Wunsch 2,96 m), 2,96 m von 800 bis 1250 kVA und bei zwei Transformatoren über 630 kVA; ab 1600 kVA individuelles mehrteiliges Gehäuse.
- Die Länge ergibt sich aus der Anzahl der MS-Felder und der Größe der NS-Verteilung: 3,00 bis 8,00 m bei 2,55 m Breite, 2,96 bis 8,56 m bei 2,96 m Breite, in Schritten von 0,20 m.
- Transformatorkammer an der Stirnwand, bei zwei Transformatoren zwei Kammern an beiden Enden des Gehäuses.
- MS-Schaltanlage entlang der Rückwand, NS-Verteilung quer an der Trennwand der Transformatorkammer, Einstiegsluke zum Kabelkeller im Bedienungsgang.
- Fundament mit Kabelkeller und Ölwanne für die gesamte Ölmenge, natürliche Lüftung, Kondensationsschutzheizung, Beleuchtung und Eigenbedarfsverteilung.
Vorteile
- Schalthandlungen, Ablesungen und Inspektionen unter Dach.
- Platz für MS-Messfeld, Zählerschrank, Fernwirktechnik und NS-Reservefelder.
- Erweiterung ohne Gehäusetausch: Zielleistung, bis zu 24 NS-Abgangs- und Reservefelder, zweiter Transformator.
- Bei zwei Transformatoren zwei NS-Sektionen mit Kupplung: Die Inspektion eines Transformators schaltet das Objekt nicht ab.
Grenzen
- Höhere Masse: Stationskörper, Fundament mit Keller und Dach werden getrennt transportiert.
- Baugrube für den Kabelkeller: Fundamentunterkante ca. 0,90 m unter Gelände, zusätzlich 0,10 m Unterbau.
- Größere Grundstücksfläche und höhere Gehäusekosten als bei einer Kompaktstation.
Typische Konfigurationen und Stationscodes
| Leistung | Stationscode | Gehäuse | Gehäusemasse | MS-Felder | Messung | NS-Hauptschalter | NS-Abgänge |
|---|---|---|---|---|---|---|---|
| 100 kVA | ENG-B100-15S-LT-06-KN1 | KSW 2,55 x 3,20 m | ca. 17,8 t | L+T, HH 10 A | NS, 150/5 A | Lasttrennschalter 250 A | 6 x NH1 250 A |
| 160 kVA | ENG-B160-15S-LT-06-K | KSW 2,55 x 3,20 m | ca. 17,8 t | L+T, HH 16 A | NS, 250/5 A | Lasttrennschalter 400 A | 6 x NH2 400 A |
| 250 kVA | ENG-B250-15S-LT-06-K | KSW 2,55 x 3,20 m | ca. 17,8 t | L+T, HH 25 A | NS, 400/5 A | Lasttrennschalter 630 A | 6 x NH2 400 A |
| 400 kVA | ENG-B400-15S-LPT-06-K fertiges Set | KSW 2,55 x 4,00 m | ca. 20,7 t | L+P+T, HH 31,5 A | MS, 20/5 A | Lasttrennschalter 800 A | 6 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LLPT-08-K fertiges Set | KSW 2,55 x 4,60 m | ca. 23,7 t | L+L+P+T, HH 40 A | MS, 25/5 A | Lasttrennschalter 1250 A | 8 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LPT-06-K fertiges Set | KSW 2,55 x 4,00 m | ca. 20,7 t | L+P+T, HH 40 A | MS, 25/5 A | Lasttrennschalter 1250 A | 6 x NH2 400 A |
| 630 kVA, na 1000 kVA | ENG-B630-15S-LPT-06-KD1000 fertiges Set | KSW 2,96 x 4,56 m | ca. 28 t | L+P+T, HH 40 A | MS, 25/5 A | offener Leistungsschalter 1600 A, Icu min. 24 kA | 6 x NH2 400 A |
| 800 kVA | ENG-B800-15S-LPT-08-K | KSW 2,96 x 4,56 m | ca. 28 t | L+P+T, HH 50 A | MS, 40/5 A | offener Leistungsschalter 1250 A, Icu min. 20 kA | 8 x NH2 400 A |
| 1000 kVA | ENG-B1000-15S-LPV-08-K fertiges Set | KSW 2,96 x 4,56 m | ca. 28 t | L+P+V, Leistungsschalter | MS, 40/5 A | offener Leistungsschalter 1600 A, Icu min. 24 kA | 8 x NH2 400 A |
| 1250 kVA | ENG-B1250-15S-LPV-10-K | KSW 2,96 x 4,56 m | ca. 28 t | L+P+V, Leistungsschalter | MS, 50/5 A | offener Leistungsschalter 2000 A, Icu min. 30 kA | 10 x NH2 400 A |
| 1600 kVA | ENG-B1600-15S-LPV-10-K | individuell, mehrteilig | nach Planung | L+P+V, Leistungsschalter | MS, 75/5 A | offener Leistungsschalter 2500 A, Icu min. 39 kA | 10 x NH2 400 A |
| 2 x 400 kVA | ENG-B2x400-15S-LPTT-08-K | KSW 2,55 x 6,00 m | ca. 29,4 t | L+P+T+T, HH 31,5 A | MS, 40/5 A | 2 x Lasttrennschalter 800 A | 8 x NH2 400 A je Sektion |
| 2 x 630 kVA | ENG-B2x630-15S-LPTT-08-K | KSW 2,55 x 6,00 m | ca. 29,4 t | L+P+T+T, HH 40 A | MS, 50/5 A | 2 x Lasttrennschalter 1250 A | 8 x NH2 400 A je Sektion |
| 2 x 800 kVA | ENG-B2x800-15S-LPTT-10-K | KSW 2,96 x 6,96 m | ca. 40,1 t | L+P+T+T, HH 50 A | MS, 75/5 A | 2 x offener Leistungsschalter 1250 A, Icu min. 20 kA | 10 x NH2 400 A je Sektion |
| 2 x 1000 kVA | ENG-B2x1000-15S-LPVV-10-K | KSW 2,96 x 7,16 m | ca. 42,5 t | L+P+V+V, Leistungsschalter | MS, 100/5 A | 2 x offener Leistungsschalter 1600 A, Icu min. 24 kA | 10 x NH2 400 A je Sektion |
Werte aus dem Energeks Stationskonfigurator für ein 15-kV-Netz und eine feststoff-luftisolierte Mittelspannungsschaltanlage. Gehäusemassen sind Richtwerte, ohne Ausrüstung und Transformator. Ein Klick auf den Code öffnet die Konfiguration im Konfigurator.

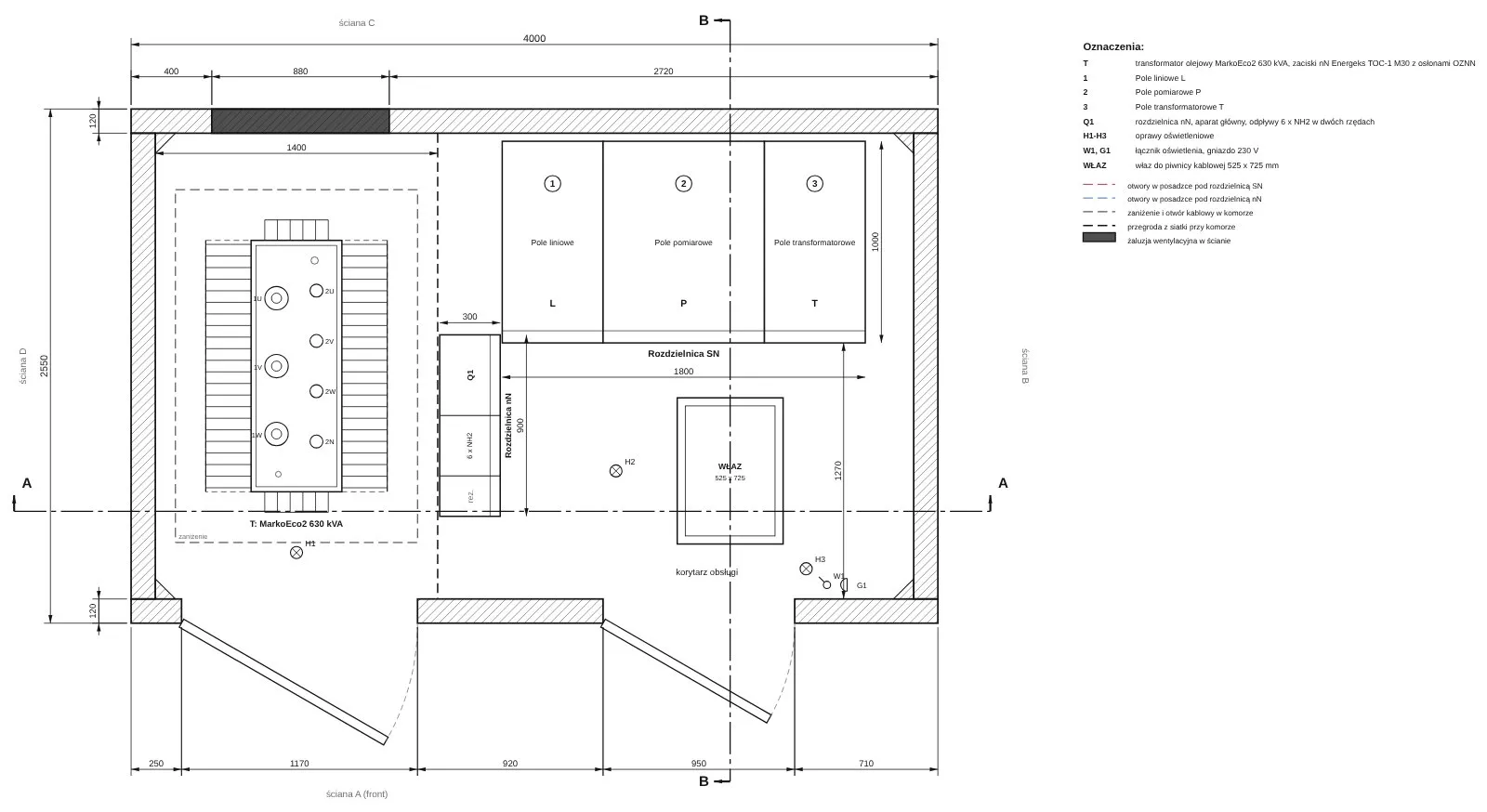

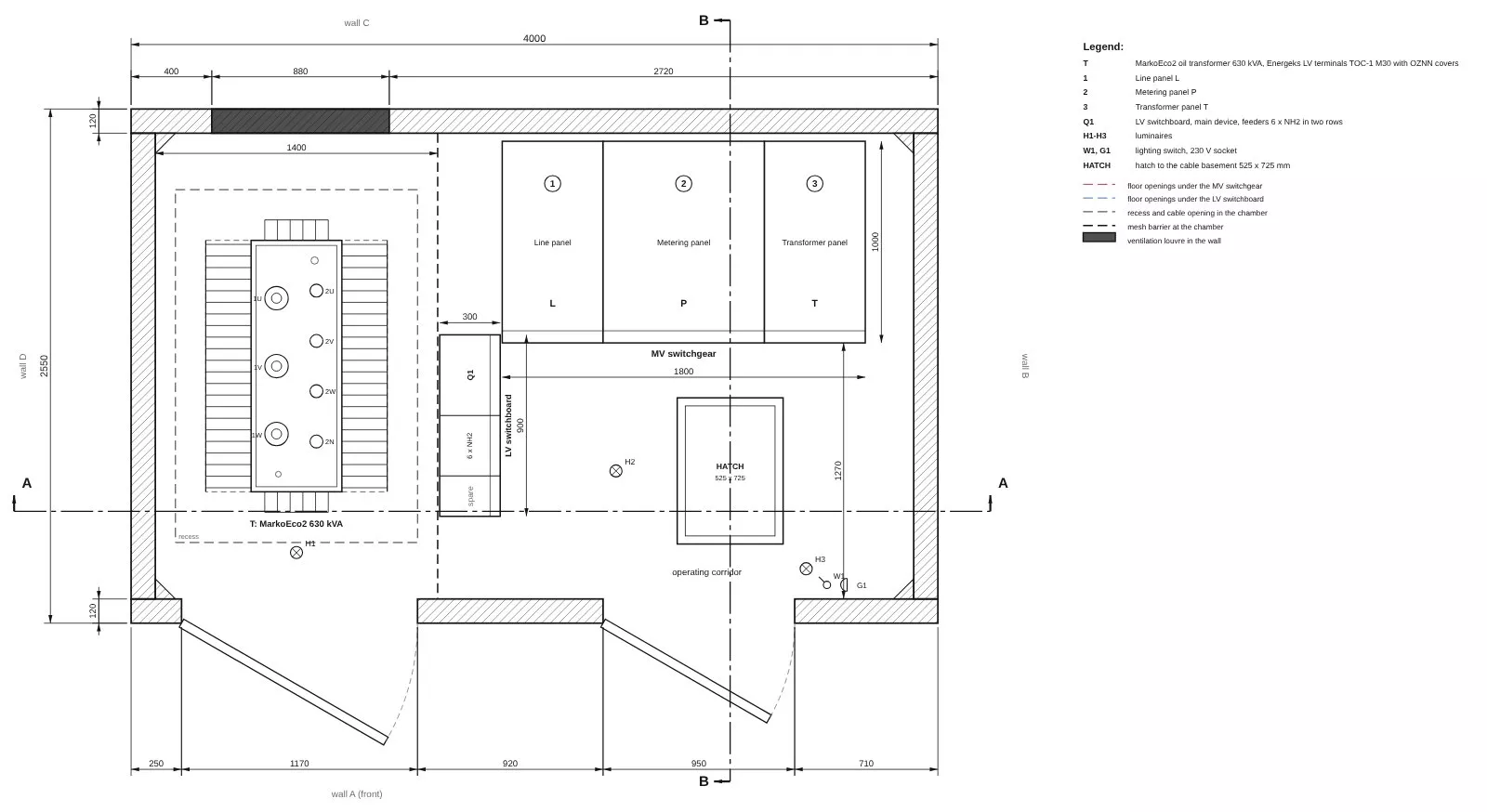

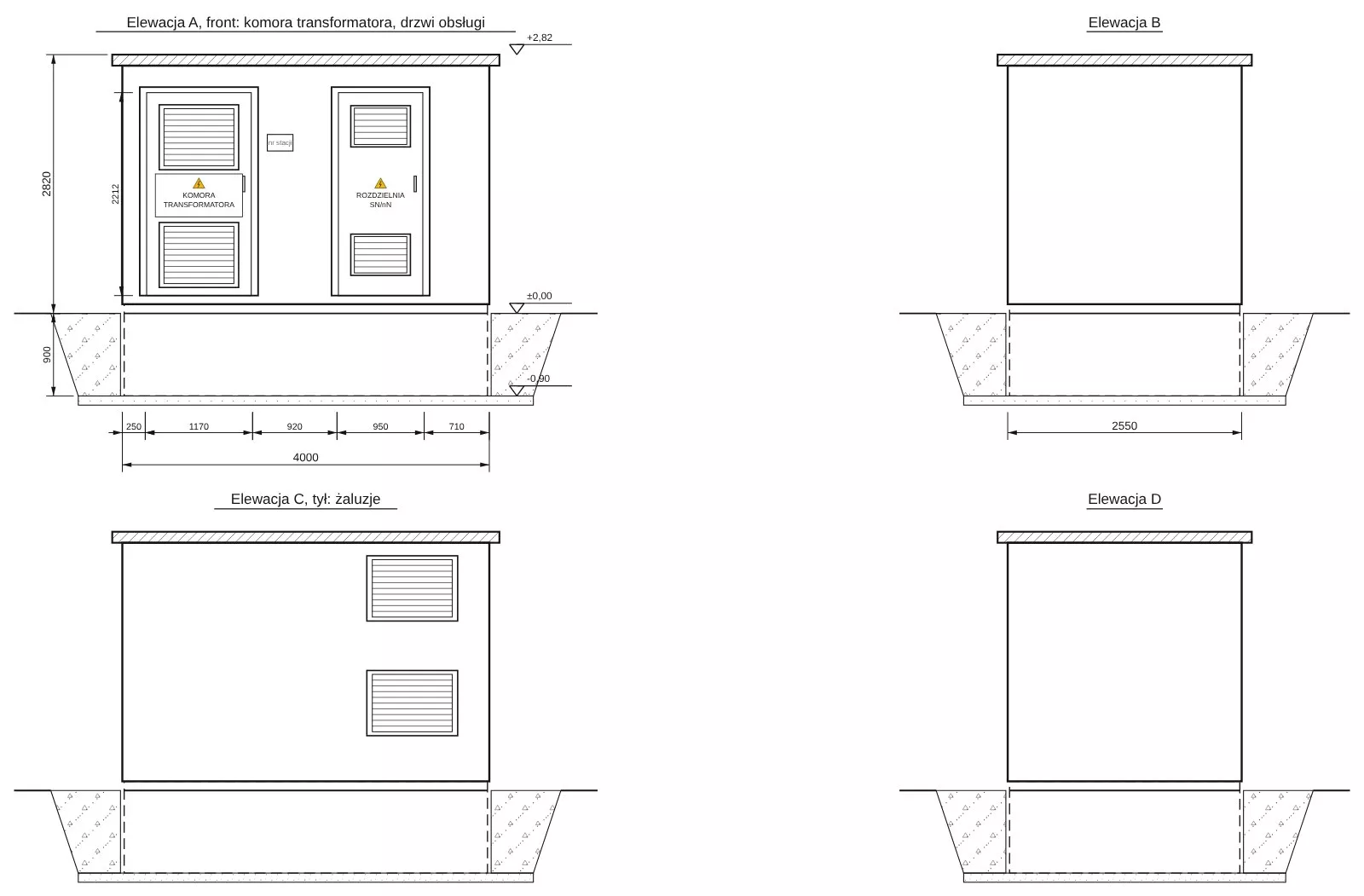

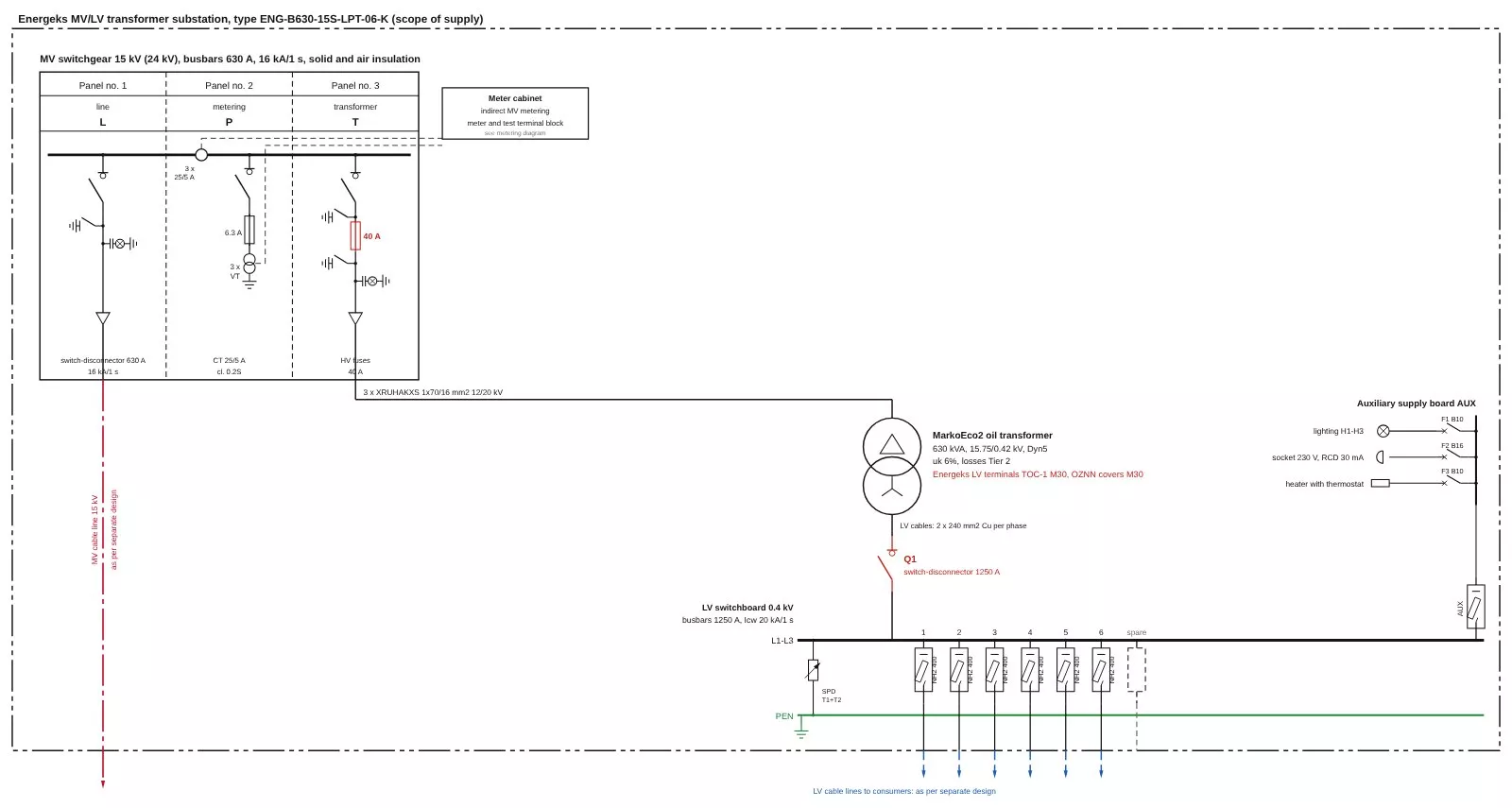

Grundriss, Ansichten und Einlinienschaltbild
Zeichnungen einer Beispielkonfiguration aus dem Konfigurator; die Beschriftungen sind auf Englisch. Den vollständigen Zeichnungssatz für jede Konfiguration laden Sie im Konfigurator ohne Registrierung herunter.
Klemmen und Abdeckungen am Transformator
NS-Klemmen TOC-1
Standard in Stationen bis 630 kVA: horizontal, ohne Kabelschuh, Satz 3 x /U und 1 x /N; M12, M20 oder M30 passend zur Leistung.
Zum Produkt
Abdeckungen OZNN
4 Isolierabdeckungen für NS-Klemmen aus flexiblem, selbstverlöschendem Kunststoff, aufgesetzt nach dem Anschluss der Kabel.
Zum ProduktFlachklemmen MK 5
Bei Zielleistung ab 800 kVA, wenn die NS-Verbindung 3 oder mehr Kabel pro Phase hat.
Vom Stationscode zum Angebot
Typ wählen
Stationstyp oder fertiges Set mit einer Konfiguration, die in Projekten am häufigsten vorkommt.
Im Konfigurator anpassen
Leistung, Spannung, MS-Felder, Messung, Abgänge und Optionen; jede Konfiguration erhält einen Stationscode.
Unterlagen herunterladen
Technischer Entwurf, Datenblatt, Einlinienschaltbild, Zeichnungen und Stückliste, ohne Anmeldung.
Angebot anfragen
Senden Sie Stationscode, Standort und Termin. Den Nettopreis zeigt der Konfigurator; wir bestätigen ihn im Angebot.
Station und Transformator aus einer Hand
SF6-freie MS-Schaltanlagen
Isolier- und Löschmedium ohne fluorierte Treibhausgase (z. B. Luft, Feststoffisolierung, natürliche Gase), gemäß Artikel 13 Absatz 9 der Verordnung (EU) 2024/573.
Transformator MarkoEco2
Hermetisch geschlossener Öltransformator, Verluste nach Ökodesign Tier 2, 60 Monate Garantie. Gießharz TeoEco2 auf Wunsch.
Unterlagen sofort
Technischer Entwurf zur Anpassung durch Ihren Planer, Datenblatt, Zeichnungen und Stückliste aus dem Konfigurator, ohne Registrierung.
Transport inklusive
Transport an den vom Kunden genannten Ort im Preis enthalten; Lieferzeit im Angebot.
Konfigurator öffnen (Konfigurator und Shop sind auf Polnisch; die Unterlagen lassen sich ohne Registrierung herunterladen.)
