Isolierabdeckung OZNN für NS-Transformatorklemmen – M12 / M20 / M30
Abdeckung im Zertifikat enthalten
Die Isolierabdeckung OZNN ist im Konformitätszertifikat Nr. Z/12/004/26 für die Klemmen TOC-1 M12 /U und /N als Zusatzausrüstung aufgeführt. Ausgestellt hat das Zertifikat SEP – Prüfstelle für Qualität (BBJ), eine von PCA akkreditierte Zertifizierungsstelle (Nr. AC 012).
Drei Probleme, die Sie nicht haben werden
Vögel und Nagetiere

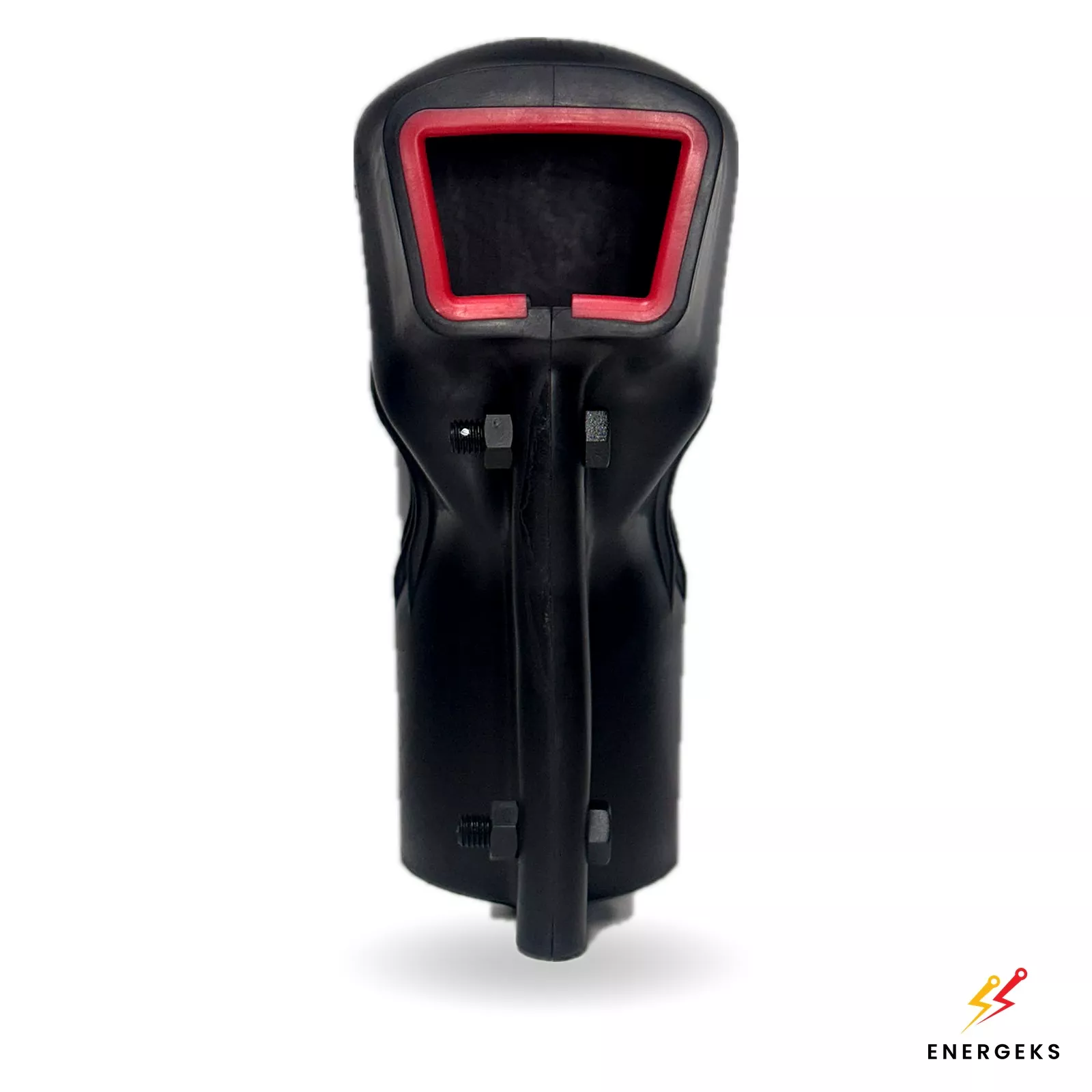

Blankes Klemmenmessing ist die häufigste Kurzschlussstelle in der Station – ein Vogel auf den Durchführungen, ein Marder auf dem Deckel. Die Abdeckung schließt das Metall in Gummi ein, nur der Kabelabgang bleibt frei.
Unbeabsichtigte Berührung
Eine spannungsführende NS-Klemme liegt auf Handhöhe. Die Isolierabdeckung verringert das Risiko, bei Arbeiten in der Station und am Transformator im Gehäuse ein aktives Teil zu berühren.
Feuer und Wetter
Spezielles, schwer entflammbares Gummi – unterhält keine Verbrennung. Ein Material für den Außeneinsatz auf dem Transformatordeckel, das ganze Jahr über.
Abdeckung in Klemmengröße
| Abdeckung | Klemmengewinde | Passend für Klemmen | Transformatorleistung |
|---|---|---|---|
| OZNN M12 | M12 | TOC-1 DP 5100 / 5100NTOC-2 DP 6100 / 6100NMK 1 DP 7100 | ≤ 160 kVA |
| OZNN M20 | M20 | TOC-1 DP 5200 / 5200NTOC-2 DP 6200 / 6200NMK 1 DP 7200 | 250 / 400 kVA |
| OZNN M30 | M30 | TOC-1 DP 5300 / 5300NTOC-2 DP 6300 / 6300NMK 1 DP 7300 | 630 kVA |
Satz je Transformator: 4 Stück (3 Phasen + N). Abdeckungsgröße = Klemmengewinde, und das Gewinde = Bolzen der NS-Durchführung. Bei Bestellung von Klemmen mit Abdeckungen genügt die Transformatorleistung – den Rest wählen wir.
Die Abdeckung OZNN im Detail
Passende Klemmen

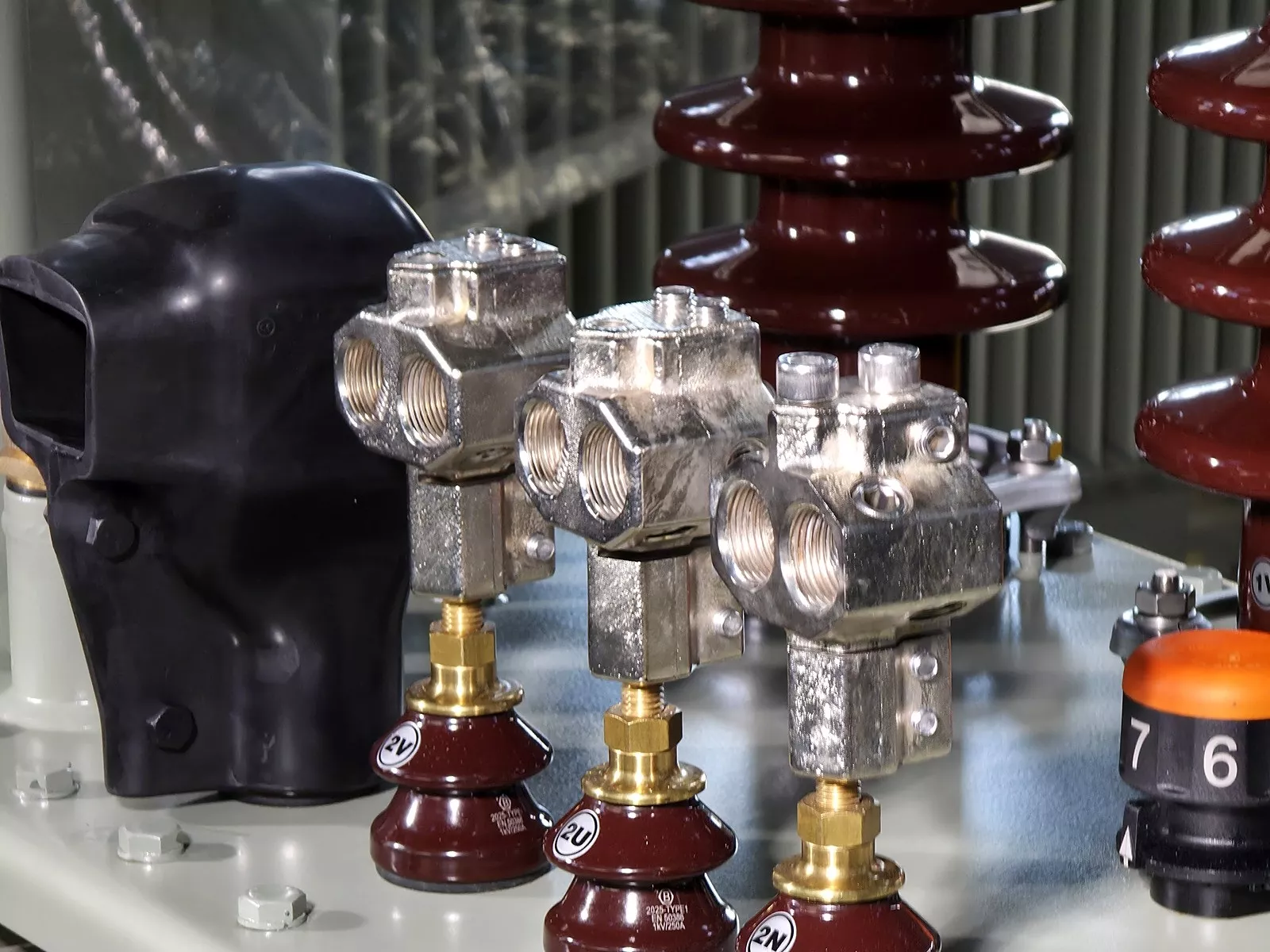

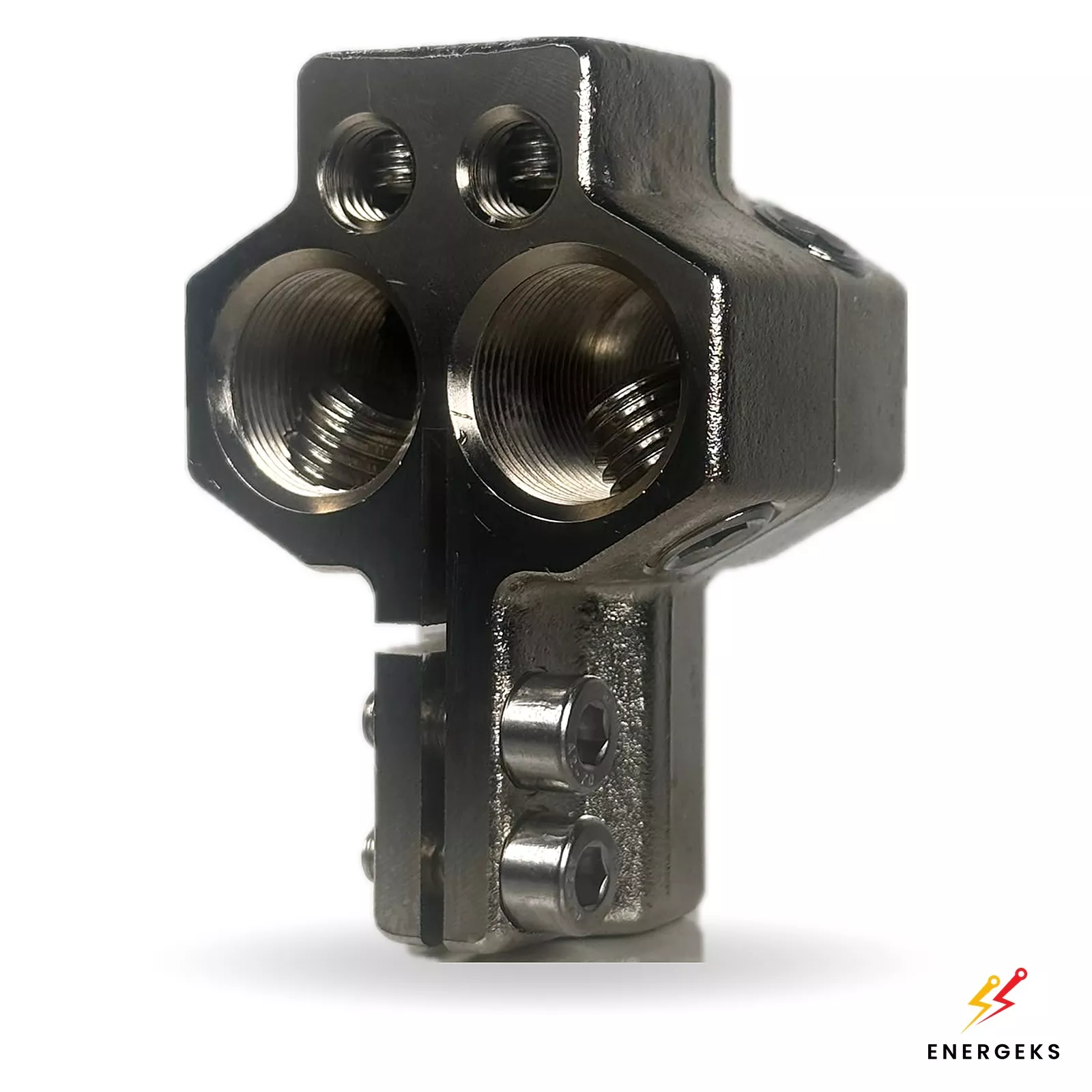

Klemme TOC-1
Horizontal, mit abgesetztem Fuß – unser Standard für MarkoEco2.

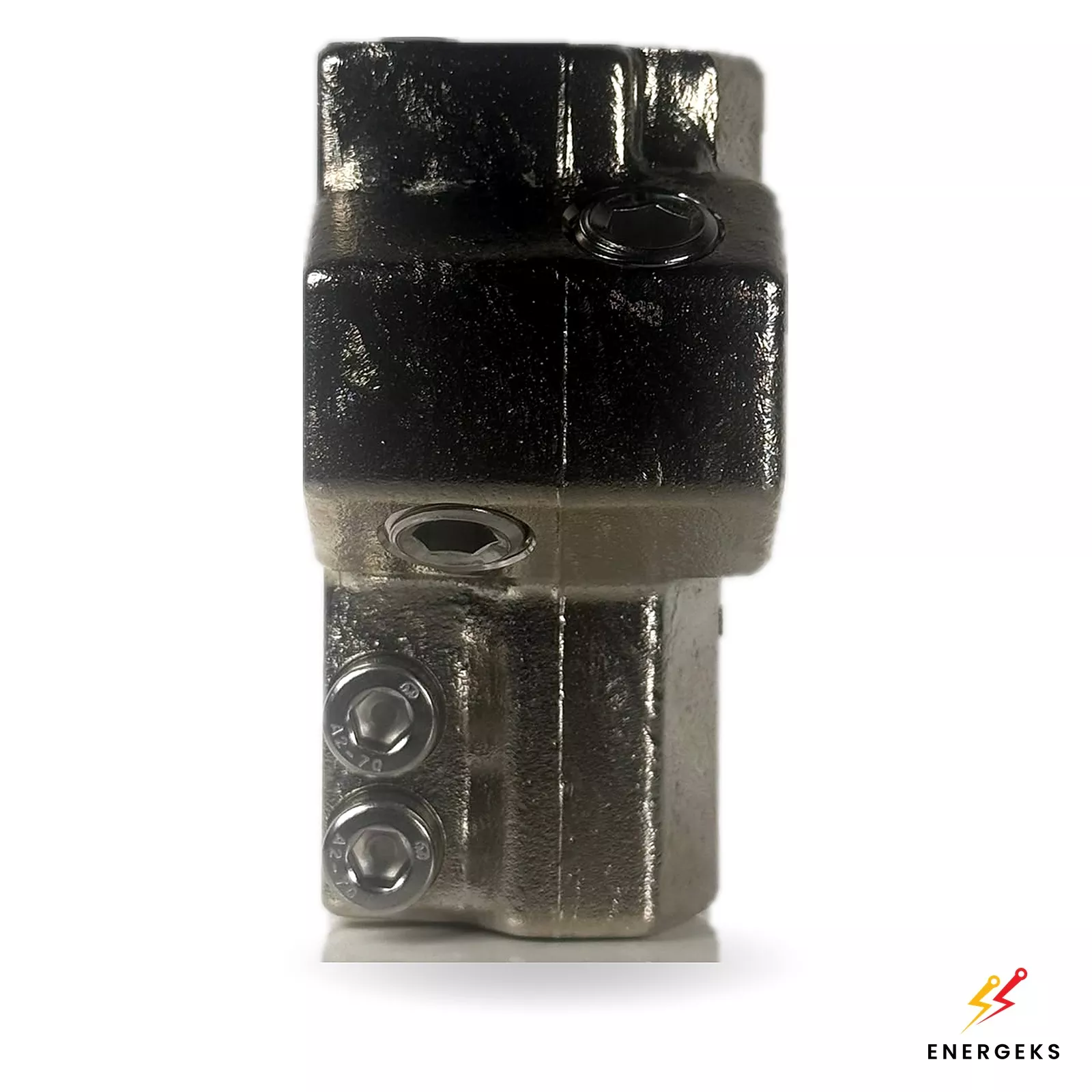

Klemme TOC-2
Kompakt, für eng stehende Durchführungen – gleicher Anschluss.

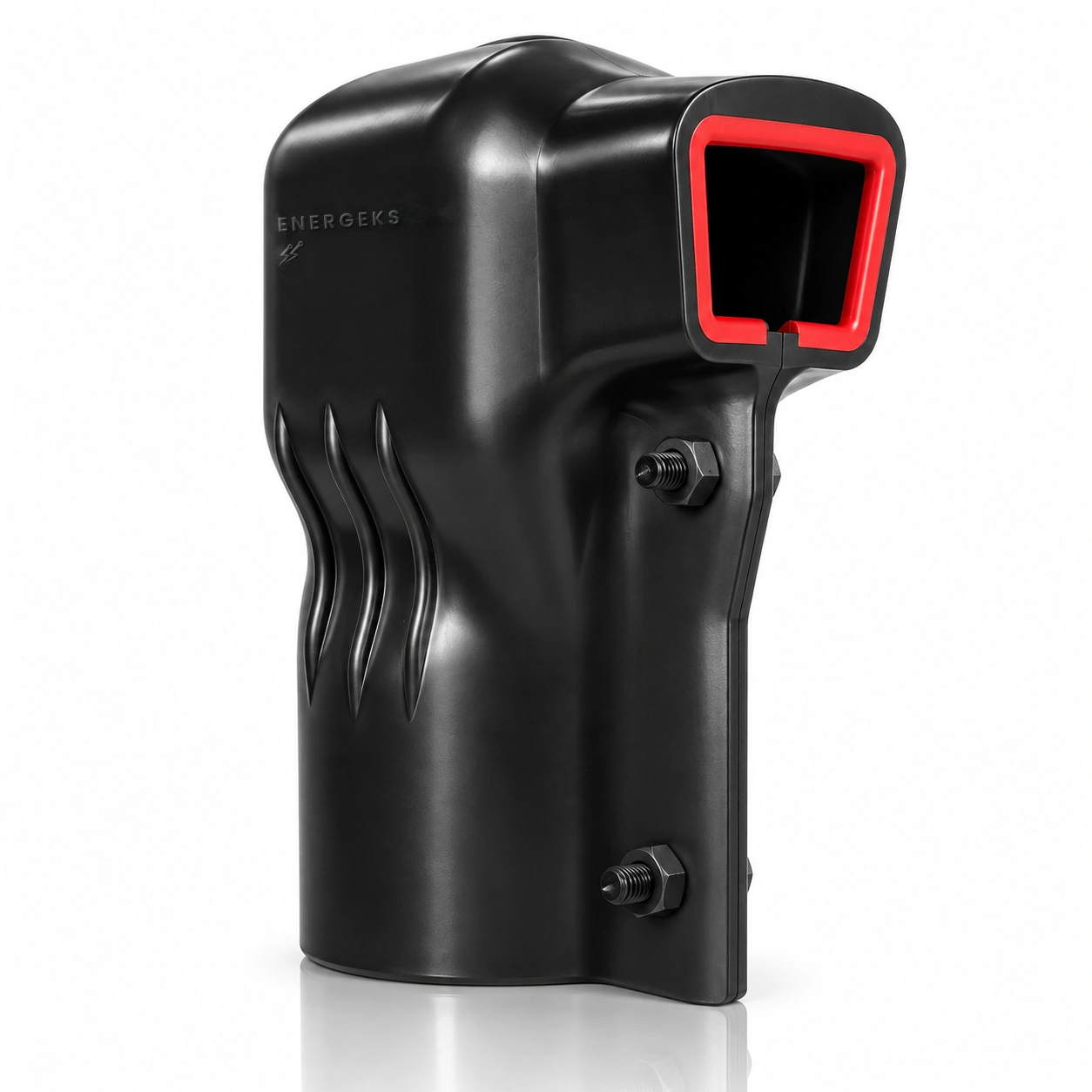

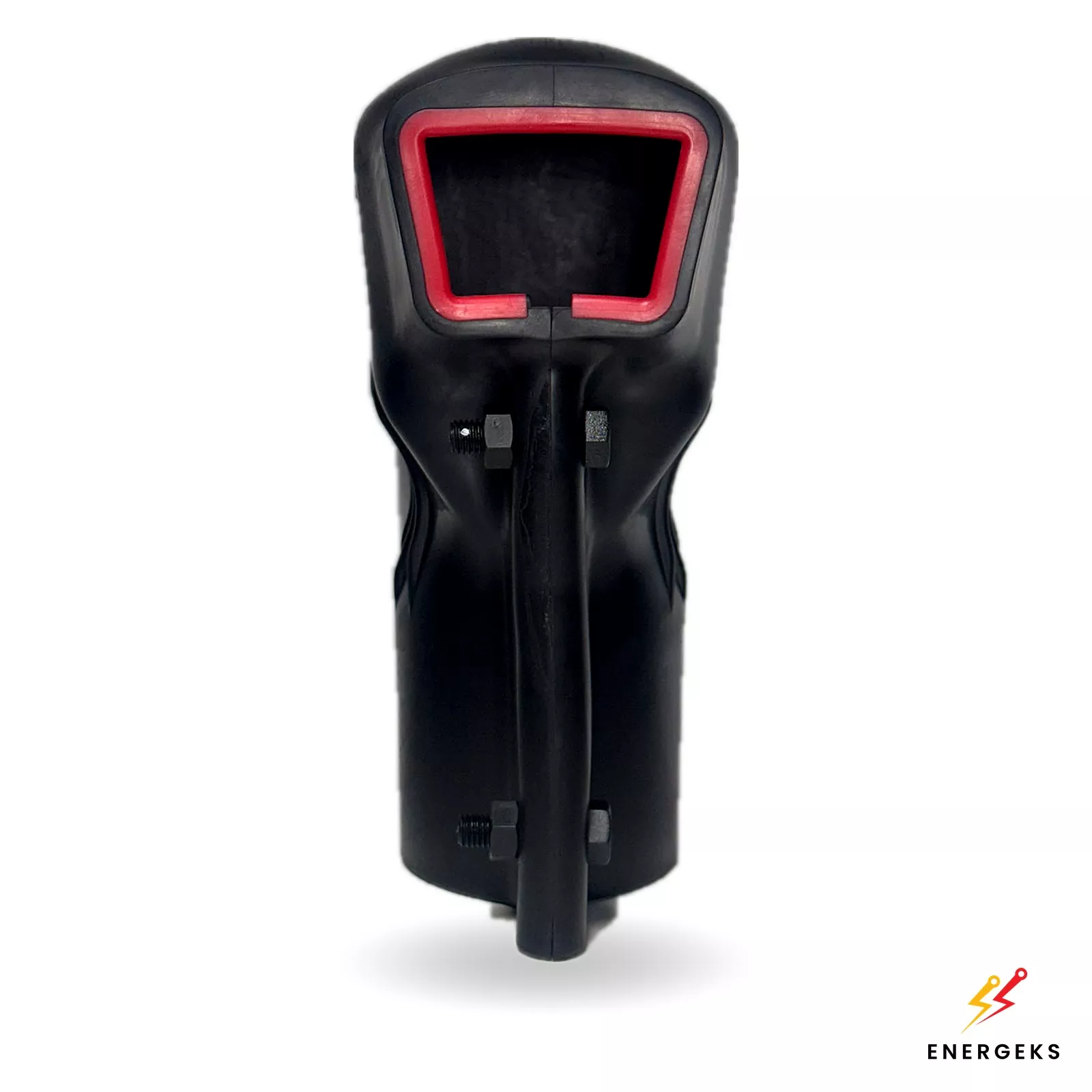

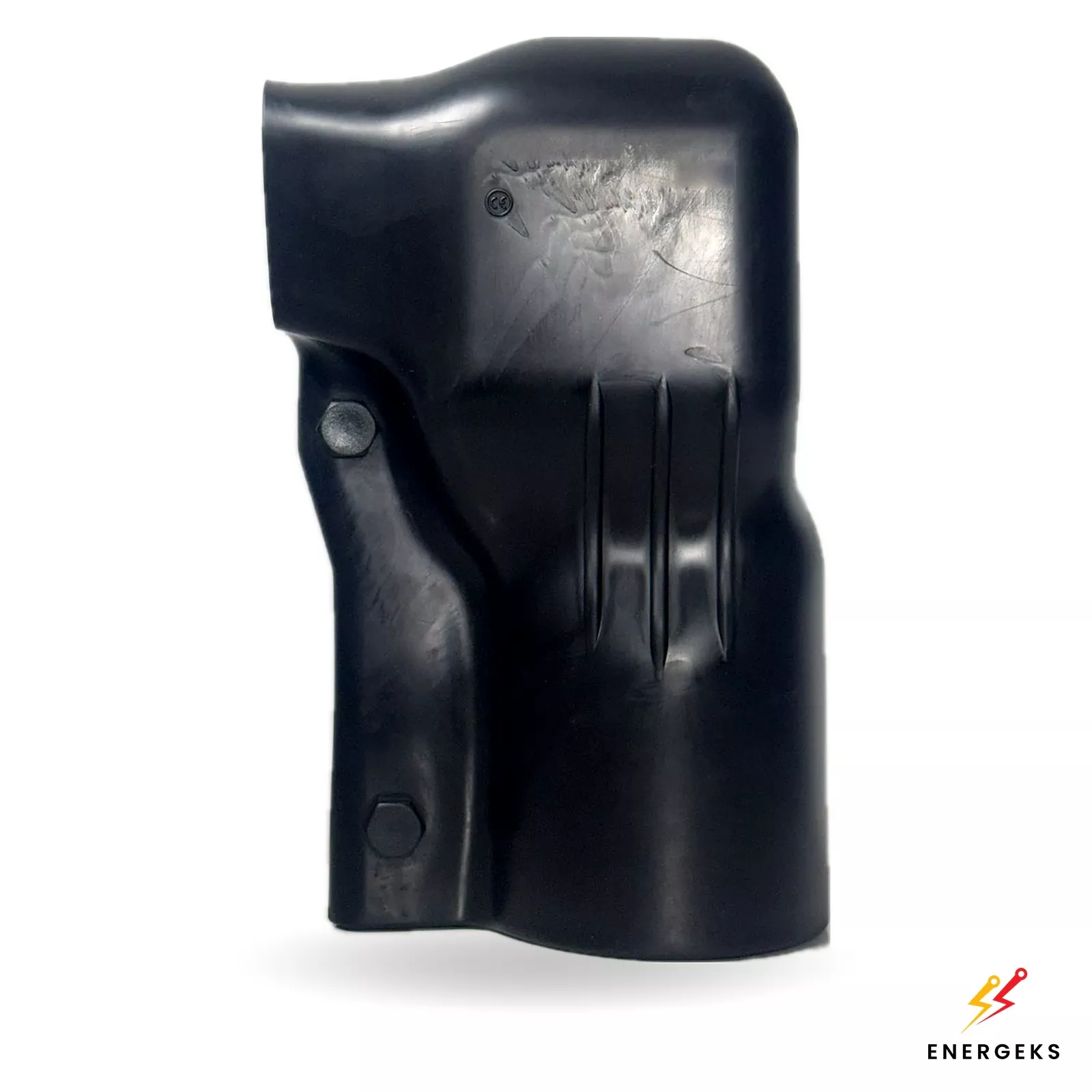

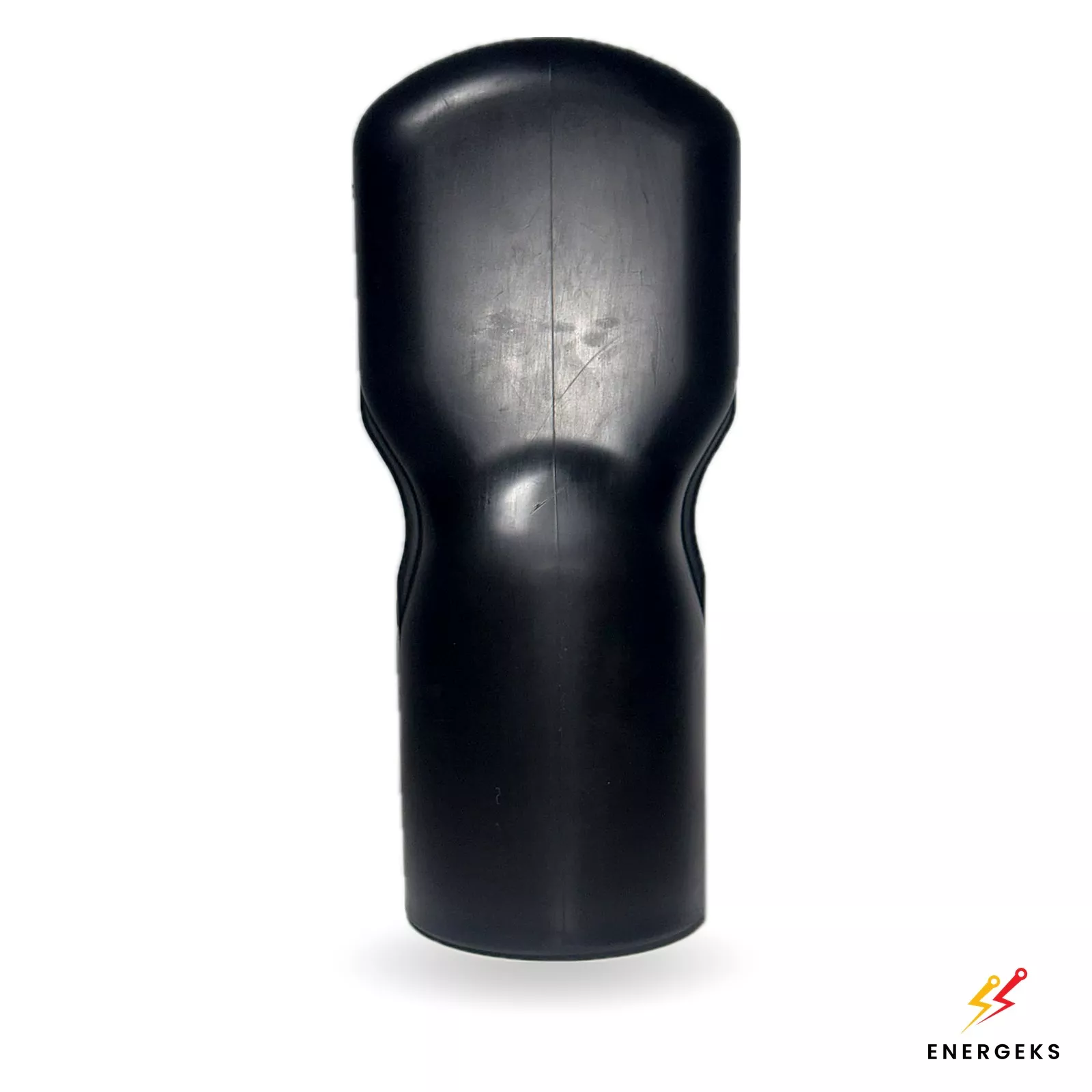

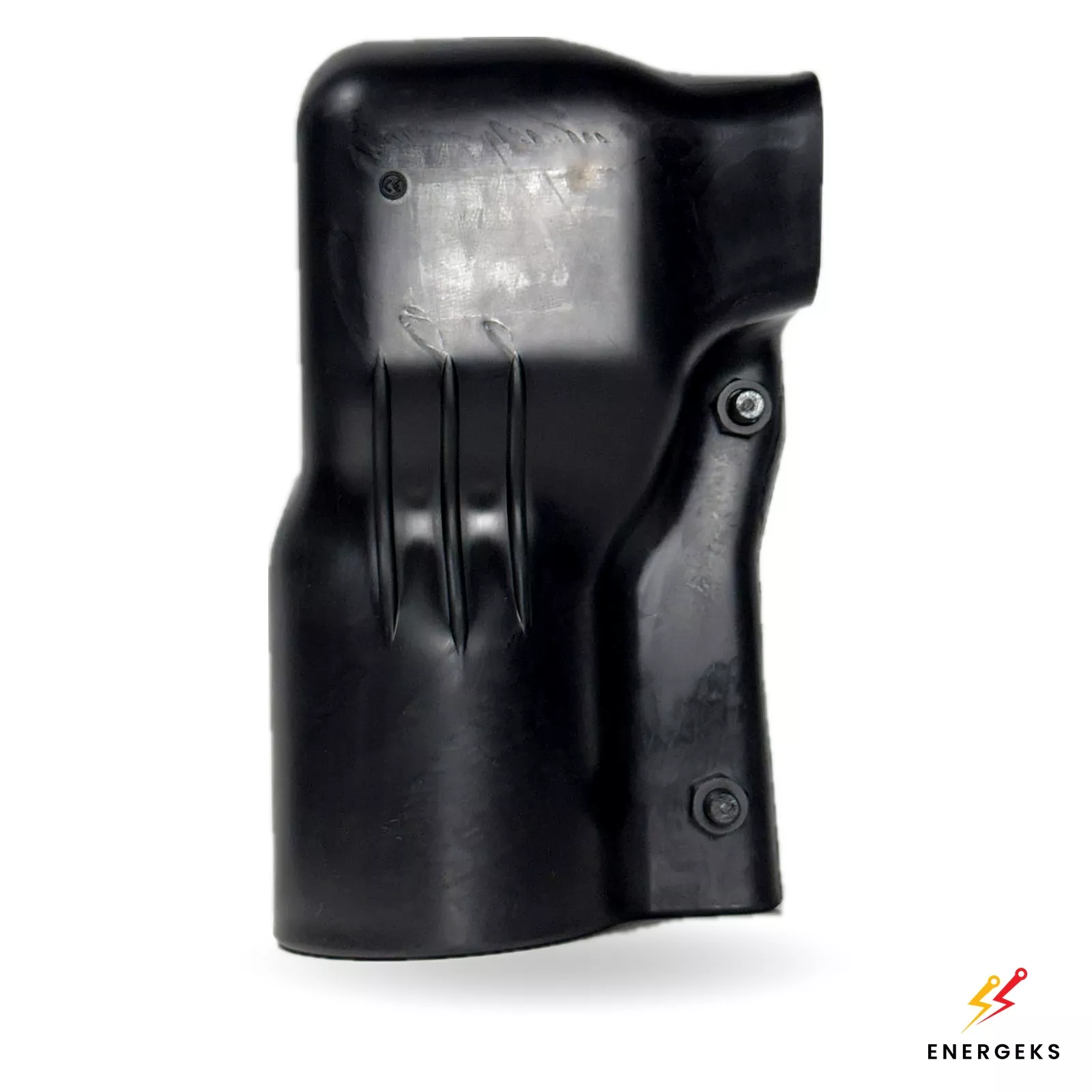

Abdeckung OZNN
Einzeln oder im Satz mit Klemmen und Transformator bestellbar.

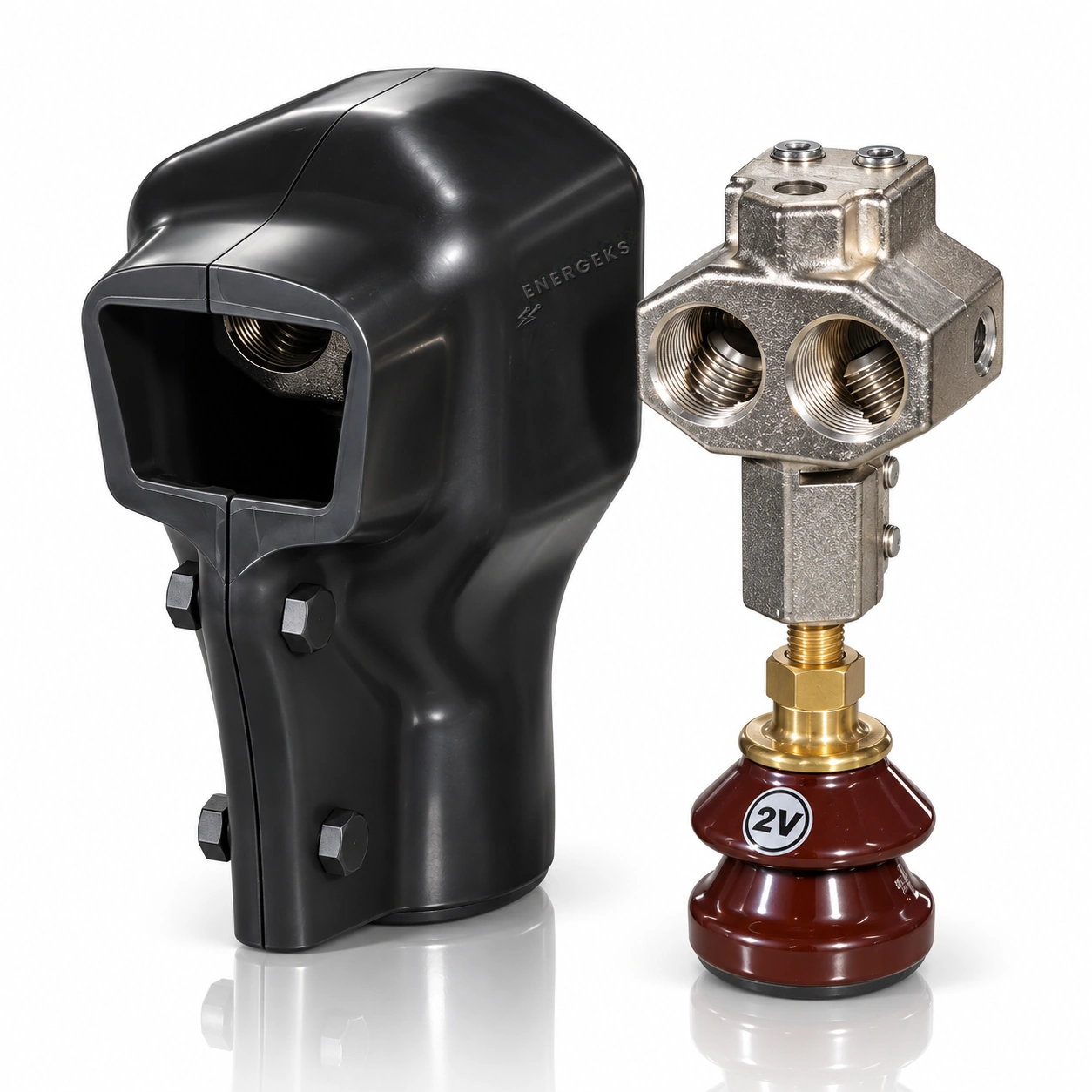

Die Abdeckung vom Transformatorhersteller
Transformator + Zubehör
Klemmen und Abdeckungen stimmen wir auf unsere MarkoEco2 ab; sie passen auf jede NS-Durchführung mit Bolzen M12–M30.
Schwer entflammbares Gummi
Eine spezielle Mischung, die keine Verbrennung unterhält – für den Außeneinsatz auf dem Transformatordeckel.
Sichere Station
Eine abgedeckte Klemme bedeutet weniger Kurzschlüsse durch Vögel und Nagetiere und weniger Berührungsrisiko.
Ab Lager aus Polen
Klemmen und Abdeckungen liefern wir ab Lager – einzeln oder zusammen mit dem Transformator.
