Herbst- und Wintermorgen.

Der erste Schein des Tages bricht sich langsam durch die Nadeln der Kiefern, über der weißen Lichtung steht eine Transformatorenstation – einsam, aber lebendig.
Aus dem Inneren des Kessels steigt leichter Dampf auf, wie der Atem einer Maschine in der kalten Luft.
Der Ingenieur daneben schaut nach oben auf den silbrigen Behälter über dem Transformator.
Das ist der Ölkonservator – ein metallischer Sicherheitspanzer, den manche für ein zufälliges Bauteil halten.

Doch die Frage kehrt immer wieder zurück: Muss ein Transformator überhaupt einen Ölkonservator haben?

In der Praxis hängt die Entscheidung zwischen einem ölgekühlten Transformator mit Konservator und einer hermetisch geschlossenen Ausführung von mehreren Faktoren ab: von den Umgebungsbedingungen, dem Lastprofil, der gewählten Diagnosestrategie und den Anforderungen des Verteilnetzbetreibers (VNB).

Dieser Beitrag fasst theoretisches Wissen und Praxiserfahrungen zusammen, ordnet die wichtigsten Begriffe und zeigt die technischen Konsequenzen beider Konzepte.
Wir vertreten keine Position und bewerben kein System – wir vergleichen objektiv, damit Entscheidungen auf Basis von Fakten getroffen werden können und im gesamten Lebenszyklus des Transformators Bestand haben.

Bei Energeks arbeiten wir mit Mittelspannungstransformatoren, Schaltanlagen und Trafostationen unter unterschiedlichsten klimatischen und betrieblichen Bedingungen.

Wir sehen, wo die hermetische Ausführung durch Einfachheit und minimalen Wartungsaufwand überzeugt – und wo zusätzlicher Ausgleichsraum, klassische Diagnostik und kontinuierliche Kontrolle langfristige Betriebssicherheit schaffen.
Dieser Text übersetzt diese Erfahrung in klare, praxisnahe Kriterien.

Die Entscheidung lautet nicht Konservator oder Moderne,
sondern Kontext oder Zufall.

Ein richtig ausgewählter Transformator senkt Risiken, Kosten und – nicht zuletzt – die emotionale Temperatur bei der Abnahme.

Für wen ist dieser Beitrag gedacht?

Für Planerinnen und Planer, Errichter, Betreiber und Investoren, die einen Transformator bewusst auf Standort, Lastprofil und Instandhaltungsstrategie abstimmen wollen.

Nach der Lektüre verfügen Sie über das Wissen, um fundierte Entscheidungen zu treffen:

wann ein offenes Zirkulationssystem sinnvoll ist,
wann eine hermetische Ausführung genügt,
wie Sie Diagnostik und Service planen
und wie Sie typische Fehlentscheidungen vermeiden.

Agenda

1. Ölkonservator im Transformator – was ist das und wie funktioniert er?

2. Transformator mit Konservator – wann ist er sinnvoll und unter welchen Bedingungen?

3. Transformator mit Konservator – wann ist er erforderlich und von Netzbetreibern vorgeschrieben?

4. Auswahl des ölgekühlten Transformators, Wartung und bewährte Betriebspraktiken

5. Vergleich der Instandhaltung: hermetischer Öltransformator versus Transformator mit Konservator

Geschätzte Lesezeit: ca. 10 Minuten

1. Ölkonservator im Transformator – was ist das und wie funktioniert er?

Stellen Sie sich einen Transformator als das kraftvolle Herz des Stromnetzes vor.
Er pulsiert mit Energie, reagiert auf Lastschwankungen, erwärmt sich und kühlt wieder ab.
Und wie jedes Herz braucht auch er Raum, um in seinem eigenen Rhythmus zu schlagen.
Für den Transformator ist dieser Raum der Ölkonservator – ein unscheinbarer, zylindrischer Behälter über dem Kessel.

Er nimmt die Volumenschwankungen des Isolieröls auf, das sich bei Hitze ausdehnt und bei Kälte zusammenzieht.
Technisch betrachtet ist der Ölkonservator ein Kompensationsbehälter, der über eine Ölleitung mit dem Hauptkessel verbunden ist, sodass das Öl frei zwischen beiden zirkulieren kann.
Im Inneren befindet sich ein Luftraum, der über einen Atemfilter – auch Luftfilter mit Trocknungselement (Breather) – mit der Umgebung verbunden ist.
Dieser kleine, aber entscheidende Apparat ist mit Silikagel gefüllt, das die Luft entfeuchtet, bevor sie in das System gelangt.

So kann der Transformator „atmen“, ohne Wasser, Staub oder Oxide einzusaugen.
Das schützt sowohl die Papierisolation als auch das Öl vor Feuchtigkeit und damit vor vorzeitiger Alterung.

Wenn Ihnen diese Beschreibung an Anatomie erinnert – das ist beabsichtigt.
Ein Transformator mit Konservator verhält sich tatsächlich wie ein Organismus:
Während des Betriebs „atmet“ er Wärme und Gase aus, beim Abkühlen zieht er Luft an.
Ohne Konservator würde er dabei Feuchtigkeit aufnehmen – und die ist für die Isolation das, was Rost für Stahl ist.

Daher hat die Frage „Ölkonservator im Transformator – was ist das?“ eine einfache Antwort:
Er ist ein System zum Schutz des Öls vor Feuchtigkeit und Oxidation, das seine Lebensdauer und die Stabilität der elektrischen Parameter verlängert.
In der Praxis entscheidet der Konservator darüber, ob das Öl 30 Jahre oder nur 10 Jahre zuverlässig arbeitet.

Doch seine Rolle endet nicht beim Atmen.
Der Konservator dient auch als diagnostisches Instrument – er verfügt über einen Schwimmerstandanzeiger, der zeigt, wie sich das Ölvolumen in Abhängigkeit von Temperatur und Last verändert.
Sinkt der Pegel plötzlich, kann das auf ein Leck, eine Überhitzung oder den Beginn eines Schadens hinweisen.
Für erfahrene Techniker ist dieser Anzeiger wie der Puls eines Patienten – eine kleine Bewegung, die viel verrät.

Bei Transformatoren höherer Leistung arbeitet der Konservator zusätzlich mit dem Buchholz-Relais zusammen, das Gase erkennt, die bei Wicklungsschäden entstehen.
Dieses System kann den Betreiber warnen, bevor ein Problem kritisch wird.

Kurz gesagt: Der Konservator ist der Atem und das Gedächtnis des Transformators.
Und wenn jemand fragt: „Wann ist ein Transformator mit Konservator notwendig?“ – kann man halb im Scherz, halb im Ernst antworten:
Immer dann, wenn Ihr Transformator gesunde Lungen und ein langes Leben haben soll.

Und doch – er ist nicht immer notwendig

Auch in der Elektrotechnik gilt: Ingenieurmäßige Ausgewogenheit ist alles.
Der Ölkonservator ist kein Allheilmittel, und sein Fehlen ist kein Fehler.
Moderne hermetische Öltransformatoren sind keine vereinfachte Variante, sondern beruhen auf einer völlig anderen Konstruktionsphilosophie.

Anstelle des klassischen „Atems“ über den Konservator ist ihr Kessel hermetisch abgedichtet.
Die Volumenänderungen des Öls werden durch gewellte Kesselwände oder flexible Membranen kompensiert.
So kommt das Öl überhaupt nicht mit der Umgebungsluft in Kontakt – es benötigt keinen Atemfilter, zieht keine Feuchtigkeit an und erfordert keine Kontrolle des Silikagels.

Diese Lösung bewährt sich überall dort, wo die Umgebung sauber, trocken und stabil ist: in Innenraum-Schaltanlagen, kompakten Containerstationen, Energiespeichern oder modernen Industrieanlagen.
Ein hermetischer Öltransformator kommt ohne zusätzliche Ausrüstung aus, ist weniger anfällig für Bedienungsfehler und dadurch einfacher zu warten.
Für viele Betreiber ist das ein großer Vorteil – weniger Inspektionen, weniger potenzielle Leckstellen, geringere Betriebskosten.

Man kann also nicht sagen, dass ein Transformator mit Konservator „besser“ und ein hermetischer Transformator „schlechter“ sei.
Beide haben einfach unterschiedliche Temperamente.
Der eine ähnelt einem Marathonläufer – ausdauernd und widerstandsfähig in wechselnden Bedingungen.
Der andere gleicht einem Sprinter – kompakt, präzise, effektiv unter kontrollierten Bedingungen.

Ein guter Ingenieur wählt nicht aus Gewohnheit, sondern aus Kontext:
Temperatur, Luftfeuchtigkeit, Standort und Lastprofil bestimmen, welche Bauart sinnvoll ist.

Wenn also jemand sagt, ein Konservator sei „Pflicht“, darf man gelassen lächeln und fragen:
Wie sieht Ihre Betriebsumgebung aus?
Vielleicht brauchen Sie gar keine „Lungen“, sondern einfach eine gut abgedichtete Konstruktion, die 25 Jahre lang ruhig und zuverlässig arbeitet – hermetisch versiegelt, aber technisch gesund.

Im weiteren Verlauf dieses Artikels betrachten wir das Thema mit technischer Neugier:
Wann ergibt ein Transformator mit Konservator tatsächlich Sinn, und wann ist die hermetische Ausführung die rationalere Wahl?
Wir vergleichen, wie beide Bauarten mit Temperatur, Feuchtigkeit und Ölalterung umgehen.
Und wir zeigen, welche praktischen Vorteile ein Konservator-Transformator bietet – und wann die einfachere, hermetische Lösung die klügere Entscheidung ist.

Denn in der Technik, wie auch im Leben, gilt: Mehr ist nicht immer besser.

2. Transformator mit Konservator – wann ist er sinnvoll?

Die Frage „Transformator mit Konservator – wann ist er sinnvoll?“ ist keineswegs akademisch.
In der Praxis hängt sie von der Umgebung, dem Betriebsprofil der Anlage und der Instandhaltungsphilosophie des Betreibers ab.

Zur Einordnung:
Ein Konservator ist ein Ausgleichsbehälter, der über eine Rohrleitung mit dem Hauptkessel verbunden ist und es dem Isolieröl ermöglicht, bei Temperaturänderungen zu „atmen“.
Die von außen einströmende Luft wird durch einen Lufttrockner mit Silikagel geleitet, der die Feuchtigkeit bindet und so verhindert, dass die Isolation oder die dielektrischen Eigenschaften des Öls beeinträchtigt werden.

Die aktuellen Normen – unter anderem DIN EN 60076-1 und IEC 60076-7 – schreiben keine bestimmte Bauweise vor, sondern legen fest, dass die Auswahl von den tatsächlichen Betriebsbedingungen abhängt.

Die IEC 60076-7: Loading guide for oil-immersed power transformers beschreibt ausführlich die Kriterien für den richtigen Einsatz und die Auswirkungen der Umgebung auf die Lebensdauer von Transformatoren

In der Praxis zeigt sich:

Ein Transformator mit Konservator ist besonders dort sinnvoll, wo starke Temperaturschwankungen auftreten – zum Beispiel bei jährlichen Amplituden von 50 bis 60 °C oder bei Anlagen mit wechselnden Lastzyklen.
In solchen Fällen fungiert der Konservator als Druck- und Temperaturpuffer, reduziert die Belastung des Kessels und erhöht die thermische Stabilität des Systems.

Diese Bauart findet man nach wie vor bei Leistungstransformatoren über etwa 2,5 MVA oder bei Geräten mit Stufenschaltern unter Last (OLTC), wo ein einfacher Zugang zur Diagnose und die Integration eines Buchholz-Relais wichtig sind.

Auch in Regionen mit hoher Luftfeuchtigkeit oder stark wechselndem Mikroklima bringt ein Konservator Vorteile, weil er das Eindringen von Feuchtigkeit ins Öl verhindert und die Alterung des Isoliermediums verlangsamt.
Wichtig ist jedoch: Ein solches System verlangt regelmäßige Kontrolle.
Wird der Lufttrockner nicht gewartet, kann er selbst zur Quelle von Verunreinigungen werden – und die Vorteile des Konservators gehen verloren.

Ein Transformator mit Konservator ist keine nostalgische Entscheidung, sondern eine Frage der physikalischen Realität am Standort.
Wo Temperatur, Feuchte und Last stark variieren, ist der „atmen­de“ Transformator langfristig die stabilere Lösung.

Wo ist ein Konservator nicht erforderlich

In den meisten modernen Anlagen besteht keine Notwendigkeit mehr, einen Konservator einzusetzen.

Hermetische Öltransformatoren mit gewellten Kesselwänden kompensieren das Volumen des Öls vollständig – ohne Kontakt mit der Außenluft.
Das reduziert den Wartungsaufwand, macht Atemfilter überflüssig und minimiert das Risiko von Verunreinigungen.

Deshalb hat sich die hermetische Bauweise in Containerstationen, städtischen Mittelspannungs-Schaltanlagen, Energiespeichern, Photovoltaik-Parks und in der Elektromobilitätsinfrastruktur zum Standard entwickelt.

Das ist keine Frage des Trends, sondern der Umgebungsbedingungen.
In einem gemäßigten Klima, mit begrenzter Luftfeuchtigkeit und stabiler Temperatur, bietet ein Konservator keinen wirklichen Vorteil – er bringt lediglich mehr Komponenten, die überwacht werden müssen.

In vielen aktuellen Projekten ist ein Transformator mit Ölkonservator daher nicht nur optional, sondern schlicht überflüssig.

Hermetische Transformatoren kompensieren das Ölvolumen durch ihre gewellten Kesselwände vollständig im geschlossenen System, ohne dass das Öl mit der Atmosphäre in Berührung kommt.
Dadurch entfällt nahezu jede Wartung, Atemfilter werden überflüssig und das Risiko von Verschmutzungen sinkt erheblich.

Darum ist die hermetische Ausführung heute die am häufigsten gewählte Variante – insbesondere in Containerstationen, urbanen Mittelspannungsanlagen, Energiespeichersystemen, PV-Installationen und Ladestationen für Elektrofahrzeuge.

Es geht dabei nicht um Mode, sondern um Anpassung an die Realität.
In Gebirgsregionen, unter trockenen klimatischen Bedingungen oder bei höheren Leistungen kann ein Konservator nach wie vor sinnvoll sein –
doch in den meisten modernen Anwendungen ist er schlicht nicht mehr erforderlich.

Wann kommt der Konservator wieder ins Spiel?

Wenn ein Projekt hohe thermische Stabilität, leichten diagnostischen Zugang und Kompatibilität mit dem Buchholz-Relais erfordert, bleibt der Konservator eine technisch begründete Lösung – nicht aus Gewohnheit, sondern aus physikalischer Notwendigkeit.

Bei Leistungstransformatoren, deren Ölvolumen in Tausenden von Litern gemessen wird, führen Temperaturänderungen zu erheblichen Druckunterschieden.
Der Konservator wirkt hier wie ein Druckausgleichsbehälter – er nimmt bei Erwärmung das expandierende Öl auf und gibt es beim Abkühlen wieder ab.
Dadurch stabilisiert er den Innendruck, entlastet Dichtungen und verlangsamt die Alterung der Isolation.

Der zweite wichtige Bereich ist die Diagnostik.
Ein System mit Konservator ermöglicht die einfache Beobachtung des Ölstands (mechanisch oder über SCADA-Sensoren) und die Probenahme für DGA-Analysen (Dissolved Gas Analysis).
Die DGA ist ein zentrales Instrument zur Beurteilung des Zustands der papier-ölbasierten Isolation.
Bei hermetischen Transformatoren ist diese Analyse deutlich schwieriger, da dafür das System geöffnet werden muss – die Probe kommt mit Luft in Kontakt, was das Ergebnis verfälschen kann.

Der dritte Aspekt ist die Gasüberwachung, also das Buchholz-Relais.
Dieses befindet sich zwischen Kessel und Konservator und reagiert auf Gase, die bei Überhitzung oder mikroskopischen Wicklungsschäden entstehen.
Seine Funktionsweise ist rein mechanisch und benötigt keine Stromversorgung – genau das macht es zu einem der zuverlässigsten Schutzsysteme für ölgekühlte Transformatoren.
In hermetischen Transformatoren, die keinen Gasraum besitzen, kann das Buchholz-Relais nicht eingesetzt werden.

Solche Anforderungen treten vor allem bei Mittel- und Hochleistungstransformatoren in kommunaler Infrastruktur oder Übertragungsstationen auf – überall dort, wo Langlebigkeit, Vorhersehbarkeit und schnelle Diagnostik wichtiger sind als absolute Wartungsfreiheit.

In diesen Fällen ist der Konservator kein Relikt, sondern ein funktionaler Bestandteil der Sicherheitsarchitektur.

Kurz zusammengefasst:

Wann sollte man sich für einen Öltransformator mit Konservator entscheiden?
Wenn das Projekt thermische Stabilität, vollständige Diagnosefähigkeit und Integration eines Buchholz-Systems erfordert.

Und wann ist ein hermetischer Öltransformator die bessere Wahl?
In den meisten modernen Anwendungen, im gemäßigten Klima, wo Einfachheit, Sauberkeit und minimale Wartung im Vordergrund stehen.

Es geht nicht um einen Wettbewerb der Konstruktionen, sondern um die Anpassung der Technologie an den Kontext –
denn das Ziel eines Ingenieurs ist nicht, eine Bauart zu verteidigen, sondern sicherzustellen, dass der Transformator lang, stabil und sicher arbeitet – genau dort, wo er steht.

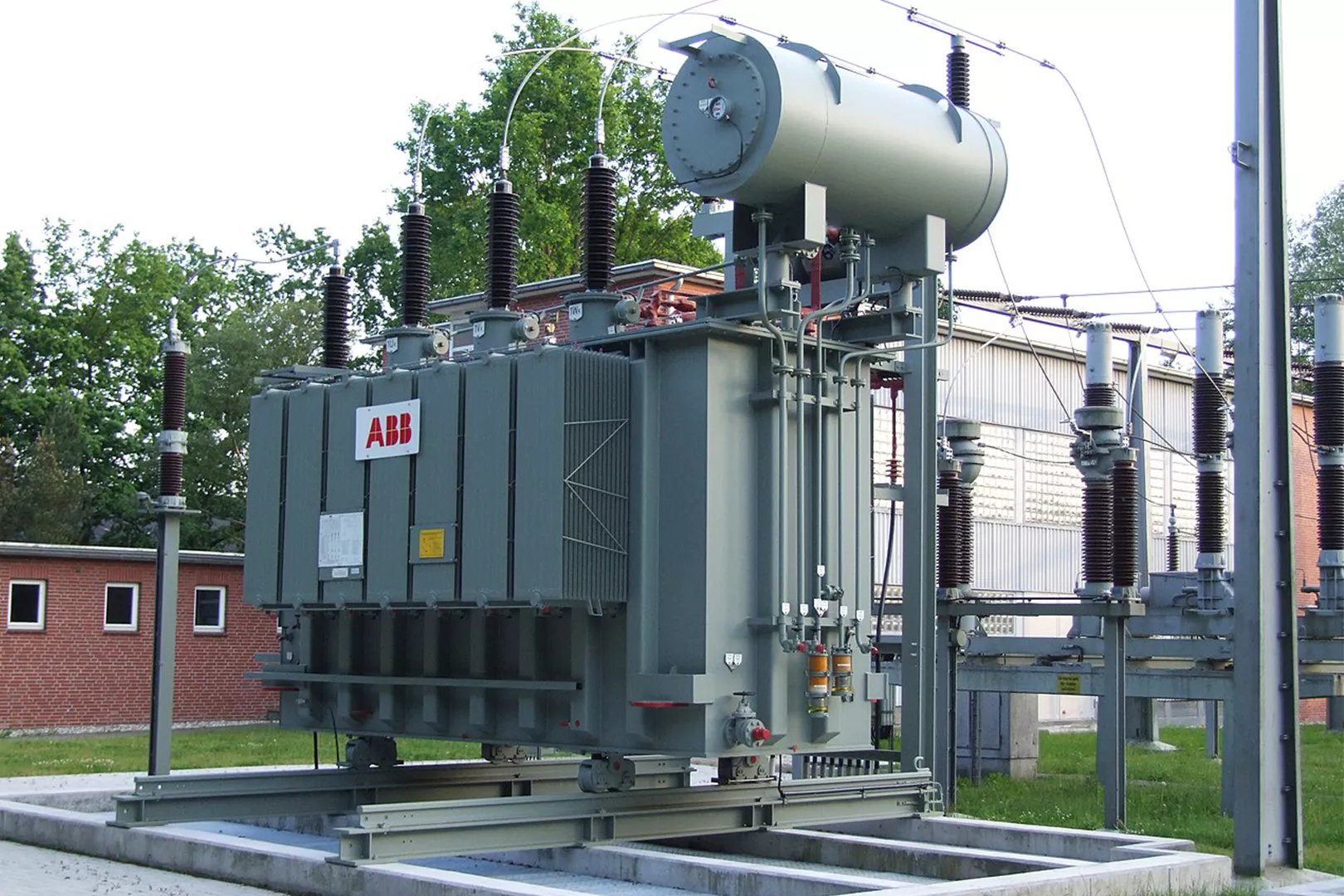

Transformator mit Konservator in einem Umspannwerk. Der sichtbare Konservatorbehälter befindet sich über dem Tank, wodurch ein Ausgleich des Ölvolumens und ein Schutz vor Feuchtigkeit ermöglicht wird. Das Foto zeigt eine robuste Industriekonstruktion, die in Mittel- und Hochspannungsnetzen eingesetzt wird.
Photo Credit: Johann H. Addicks, via Wikimedia Commons (CC BY-SA 3.0).

3. Der Konservator für den Transformator – wann ist er unverzichtbar

Es gibt Situationen, in denen der Konservator nicht mehr optional, sondern zwingend erforderlich ist.
Dabei geht es nicht um Nostalgie für klassische Bauarten oder um sentimentale Bindung an „bewährte“ Lösungen,
sondern um Fälle, in denen Betriebsbedingungen, Betreiberanforderungen oder die Physik selbst einen hermetischen Transformator an seine Grenzen bringen.

In diesem Abschnitt erläutern wir, wann der Konservator zu einer technischen Notwendigkeit wird – aus Sicht von Normen, Betrieb und Sicherheit.

3.1 Anforderungen der Verteilnetzbetreiber (VNB)

Verteilnetzbetreiber in Deutschland und ganz Europa wenden zunehmend technische Spezifikationen an,
die klar festlegen, wann ein Konservator vorgeschrieben ist.

Dies betrifft in der Regel Anlagen mit hoher Leistung und einem Betriebszyklus von 30 Jahren oder mehr.
Bei solchen Einheiten zählt nicht der minimale Investitionspreis, sondern die Gesamtbetriebskosten über den Lebenszyklus.
VNB bevorzugen Lösungen, die diagnostizierbar, wartbar und prognostizierbar im Verhalten sind.

Ein Transformator mit Konservator erfüllt diese Anforderungen:
Er verfügt über einen Ölstandsanzeiger, ein Buchholz-Relais und die Möglichkeit, Ölproben einfach zu entnehmen.
Diese Konstruktion liefert dem Betreiber Informationen über den „Gesundheitszustand“ des Geräts – lange bevor ein Alarmsystem reagiert.

Mehr zu Buchholz-Relais und Konservatorsystemen finden Sie in der CiGRE Technical Brochure 445 – Transformer reliability survey

3.2 Wenn die Umgebung Flexibilität erzwingt

Eine zweite Gruppe von Anwendungen sind herausfordernde klimatische Bedingungen –
große Temperaturschwankungen, lange Frost- oder Hitzeperioden, fehlende Klimatisierung in der Station oder eingeschränkte Belüftung.

In solchen Fällen kann ein hermetischer Transformator, obwohl er theoretisch wartungsfrei ist, an seine mechanische Belastungsgrenze geraten.
In einem geschlossenen System führt jede Temperaturerhöhung zu steigendem Druck; bei langandauernder Belastung
können Mikrorisse oder Verformungen der gewellten Wände auftreten.

Schon kleine Undichtigkeiten führen dann zum Verlust des Unterdrucks, zum Kontakt des Öls mit der Luft
und damit zu einer beschleunigten Alterung der Isolation.

Ein Konservator beseitigt dieses Problem.
Er wirkt wie der Vorhof eines Herzens – er dämpft die Druckschwankungen und hält das gesamte System im Rhythmus.
Das Öl kann sich ausdehnen und zusammenziehen, ohne mechanische Überlastung,
und der Luftaustausch erfolgt kontrolliert über einen trockenen Atemfilter.

3.3 Langlebigkeit und stabile Parameter

In Infrastrukturprojekten – etwa in Mittelspannungs- und Niederspannungsstationen, Industrieanlagen, kommunalen Netzen oder großen Produktionsbetrieben –
liegt die geplante Lebensdauer der Geräte oft bei 30 Jahren oder mehr.

Über diesen Zeitraum sind Diagnosefähigkeit und thermische Stabilität wichtiger als Platzersparnis oder Wartungsfreiheit.
Ein Transformator mit Konservator ermöglicht die planmäßige Kontrolle der Ölqualität,
die Analyse gelöster Gase (DGA), die Bewertung der Alterung der Isolation
und eine frühe Reaktion auf Anzeichen von Fehlfunktionen.

Bei hermetischen Transformatoren müssen viele dieser Maßnahmen mit Öffnung des Systems erfolgen –
das bedeutet höhere Kosten und erhöhtes Fehlerrisiko.

3.4 Wenn Einfachheit nicht genügt

Hermetische Systeme sind hervorragend – aber nicht grenzenlos belastbar.
In Hochtemperaturanwendungen mit hoher Verlustleistung und Lastzyklen nahe der maximalen Werte
wird das Fehlen eines Druckpuffers schnell zu einem Betriebsproblem.

Nach einigen Jahren können die Druckunterschiede Schweißnähte schwächen, Kessel verformen
und Undichtigkeiten verursachen, die in der Praxis kaum zu reparieren sind – oft bleibt nur der Austausch der Einheit.

Der Konservator bietet einen mechanischen Schutz vor solchen Szenarien.
Er ist nicht überall nötig, aber überall dort gerechtfertigt, wo die Lebensdauer des Öls und die thermische Stabilität über die Zuverlässigkeit entscheiden.

3.5 Zusammenfassung

Ein Transformator mit Konservator ist notwendig, wenn:

• die Einheit hohe Leistung und lange Lebensdauer besitzt,

• sie in einer Umgebung mit großen Temperaturschwankungen arbeitet,

• sie klassischen Gasschutz oder permanente Diagnose erfordert,

• keine Klimatisierung oder aktive Kühlung in der Station vorhanden ist,

• oder wenn der VNB aus Sicherheits- und Kontrollgründen ausdrücklich ein Konservatorsystem verlangt.

Unter solchen Bedingungen ist der Konservator kein Anachronismus, sondern ein Instrument der Stabilisierung –
ein mechanischer Vorhof des Herzens, der dafür sorgt,
dass der Transformator ruhig und gleichmäßig schlägt – über Jahrzehnte hinweg.

4. Auswahl des Öltransformators, Wartung und bewährte Praktiken

4. Auswahl des Öltransformators, Wartung und bewährte Praktiken

Wenn wir nach der Analyse von Bedingungen, Anforderungen und Risiken feststellen, dass ein Transformator mit Konservator für unser Projekt die richtige Wahl ist, bleibt eine entscheidende Frage:

Wie nutzt man ihn richtig, damit er seine Aufgabe tatsächlich erfüllt?

Ein Konservator funktioniert nicht im luftleeren Raum – er verlangt ein Mindestmaß an Aufmerksamkeit, Regelmäßigkeit und ingenieurtechnischer Disziplin.
Ein gut gewarteter Konservator ist eine Garantie für die Langlebigkeit von Öl und Isolation,
ein vernachlässigter dagegen die Quelle vermeidbarer Probleme.

In diesem Abschnitt betrachten wir vier zentrale Bereiche, die die Zuverlässigkeit des Transformators bestimmen:
die Pflege des „Atems“, die Kontrolle von Ölstand und -qualität, die Auswahl des Konservators für bestimmte Betriebsbedingungen
und die tägliche Praxis im Sinne der Netzstabilität.

4.1 Pflege des „Atems“ des Transformators

Der Konservator ist ein offenes System, das mit der Umgebung in Kontakt steht –
deshalb ist sein Atemfilter (Luftfilter mit Trocknungselement, Breather) die erste Verteidigungslinie gegen Feuchtigkeit.

Gefüllt mit Silikagel, filtert er die Luft, die in den Transformator gelangt, wenn sich bei sinkender Temperatur das Ölvolumen verringert.
Mit der Zeit sättigt sich das Gel und ändert die Farbe – von blau oder orange zu rosa.
Das ist ein einfaches, aber sehr zuverlässiges Signal für den Zeitpunkt des Austauschs.

Inspektionen des Atemfilters sollten alle 6 bis 12 Monate, in feuchten Umgebungen sogar häufiger, durchgeführt werden.
Ebenso wichtig ist die Kontrolle der Verbindungsleitungen und ihrer Sauberkeit.
Verschmutzungen behindern den Luftstrom und können einen Überdruck im Kessel verursachen, der zu mechanischen Spannungen führt.

Eine bewährte Praxis ist die Führung eines Wartungsprotokolls für den Atemfilter –
mit Einträgen über Datum, Farbe und Austausch des Silikagels.
Über längere Zeiträume lassen sich so jahreszeitliche Muster der Sättigung erkennen und vorbeugende Maßnahmen planen.

4.2 Kontrolle des Ölstands und der Ölqualität

Ein Transformator mit Konservator lebt im Rhythmus seines Öls –
dessen Niveau und Zustand sind die klarsten Indikatoren für die „Gesundheit“ des Systems.
Schwankungen von 5–10 % sind normal und hängen mit Temperatur- und Laständerungen zusammen.

Auffällig sind jedoch plötzliche Abfälle oder ein statischer Pegel trotz Temperaturunterschieden –
sie können auf Mikrolecks, eine verstopfte Leitung zwischen Kessel und Konservator oder einen defekten Pegelanzeiger hinweisen.

Einmal jährlich sollte das Öl gemäß DIN EN 60422 geprüft werden.
Wichtige Parameter sind:

• Dielektrische Festigkeit,

• Wassergehalt,

• Säurezahl,

• Gehalt an gelösten Gasen (DGA).

Zeigt die Analyse eine Verschlechterung, kann das Öl gefiltert oder regeneriert werden.
Bei starker Oxidation ist ein Austausch notwendig.

Regelmäßige Prüfungen verlängern nicht nur die Lebensdauer des Systems,
sie liefern auch wertvolle Diagnosedaten für vorausschauende Instandhaltung (Predictive Maintenance).

Ausführliche Empfehlungen zur Ölqualität und Wartung finden Sie im

IEEE Std C57.106-2015 – Guide for Acceptance and Maintenance of Insulating Oil in Equipment

4.3 Auswahl des passenden Konservators für Umgebung und Lastprofil

Nicht jeder Konservator ist gleich.

In Photovoltaik- und Elektromobilitätsprojekten ändert sich die Belastung des Transformators dynamisch –
bei PV-Anlagen im Tagesverlauf mit der Sonneneinstrahlung, bei Ladestationen für E-Fahrzeuge zwischen Tag und Nacht.
Solche Schwankungen erzeugen häufige thermische Zyklen,
die einen Konservator mit passendem Volumen und Luftaustauschleistung erfordern.

In Umgebungen mit Staub, Salz oder hoher Luftfeuchtigkeit sollten Atemfilter mit hoher Schutzart (IP-Schutz) und austauschbarem Filtereinsatz eingesetzt werden.

Alternativen sind Konservatoren mit Membran oder Stickstoffpolster,
die den direkten Kontakt zwischen Öl und Luft verhindern und dennoch den Druckausgleich ermöglichen.
Solche Lösungen kommen zunehmend in Infrastrukturprojekten mit hohen Umweltanforderungen zum Einsatz.

4.4 Bewährte Betriebspraktiken

Die Grundlage der Langlebigkeit eines Transformators ist regelmäßige Beobachtung –
was man getrost als technischen gesunden Menschenverstand bezeichnen kann.

Das bedeutet in der Praxis:

• Kontrolle von Atemfilter und Ölstandsanzeiger mindestens zweimal pro Jahr,

• Reinigung von Konservator und Anschlüssen,

• Messung der Öltemperatur (Top Oil) und Vergleich mit historischen Trends,

• Dokumentation sämtlicher Wartungen im Betriebsjournal.

Das ist keine Bürokratie – das ist die Lebensgeschichte des Geräts.
So lassen sich Abnutzungsprozesse erkennen und Austausche planen, bevor Ausfälle auftreten.

4.5 Netzstabilität und kluge Wartung

Ein Transformator mit Konservator verlangt keine tägliche Aufmerksamkeit,
aber er profitiert von Rhythmus und Regelmäßigkeit.
Ein paar Minuten Beobachtung und eine jährliche Inspektion genügen,
um die Stabilität des Systems über Jahrzehnte zu sichern.

Ein gut gepflegter Konservator ist keine Kostenstelle, sondern eine Investition in Ruhe und Betriebssicherheit.
Seine Aufgabe ist einfach: thermische Spannungen abzufedern, Gleichgewicht zu bewahren und dem gesamten System „Atmung“ zu ermöglichen.

Ist der Konservator also Luxus oder Notwendigkeit für die Ruhe des Netzes?
Diese Frage beantwortet jede Mittelspannungsstation auf ihre eigene Weise –
meist genau dann, wenn das Netz endlich beginnt, frei durchzuatmen.

5. Vergleich der Wartung: hermetischer Öltransformator und Transformator mit Konservator

Auf den ersten Blick sehen beide Geräte gleich aus – Kessel, Isolatoren, Kühler, Thermometer.
Doch im täglichen Betrieb trennen sie zwei völlig unterschiedliche Welten.

Ein hermetischer Öltransformator ist eine geschlossene, moderne Konstruktion mit gewellten Kesselwänden, die die thermische Ausdehnung des Öls ausgleichen.
Alles spielt sich im Inneren ab – ohne Luftkontakt, ohne Gasaustausch, ohne Konservator.
Dieses Design wurde für einfache, saubere und wartungsarme Nutzung entwickelt.

Der Betreiber muss nicht den „Atem“ der Maschine kontrollieren, sondern lediglich Druck, Temperatur und Ölzustand überwachen.

Die Version mit Konservator funktioniert in einem völlig anderen Rhythmus.
Der Transformator atmet.
Das Öl bewegt sich zwischen Kessel und Ausgleichsbehälter,
während die Luft, die in das System gelangt, durch einen Atemfilter mit Silikagel geführt wird.

Dieses unscheinbare Bauteil erfüllt die Rolle der „Lunge“ – es trocknet die Luft und verhindert die Kondensation von Wasserdampf.
Es erfordert jedoch regelmäßige Kontrolle, üblicherweise alle 6–12 Monate,
denn ein feuchtes Gel verliert seine Wirkung und kann statt Schutz Verunreinigungen ins System einbringen.

Der hermetische Öltransformator ist im Grunde ein selbstgenügsames System.
Temperatur, Druck und Ölzustand werden von Sensoren (RIS2 oder DGPT2) überwacht.
Das System meldet Anomalien automatisch – ohne, dass jemand eingreifen muss.
Man könnte sagen: Es ist ein minimalistischer Transformator,
entwickelt für stabile Betriebsumgebungen, in denen Sauberkeit, geringe Wartung und kein Luftaustausch entscheidend sind.

Der Transformator mit Konservator hingegen ist eine Konstruktion für Ingenieure, die Kontrolle schätzen.
Ein Ölstandsanzeiger, die Möglichkeit zur Probenentnahme für DGA-Analysen (Dissolved Gas Analysis),
ein sichtbarer Buchholz-Schwimmer, der auf kleinste Gasansammlungen reagiert –
das alles sind Lösungen, die ein frühes Eingreifen ermöglichen, bevor sich eine Störung zu einem Ausfall entwickelt.

Im Gegenzug für regelmäßige Inspektionen bietet der Konservator volle Transparenz:
Der Betreiber sieht, wie sich das Öl verhält, erkennt Verfärbungen oder Veränderungen,
und weiß, wann etwas vom Normalzustand abweicht.

Kurz gesagt:
Der hermetische Transformator steht für Wartungsfreiheit und Ruhe,
der Konservator-Transformator für Einblick, Kontrolle und Sicherheit.
Beide haben ihren Platz – der erste dort, wo Stabilität herrscht,
der zweite dort, wo das System atmen darf und überwacht werden muss.

Unterschiede in der Wartung von Transformatoren sind deutlich

Ein hermetischer Transformator benötigt nur eine jährliche Inspektion,
beschränkt auf das Auslesen der Betriebsparameter und die Überprüfung der Dichtheit.

Ein Transformator mit Konservator dagegen verlangt ein halbjährliches Ritual:
die Kontrolle der Farbe des Silikagels im Atemfilter, die Überprüfung des Ölstands,
die Reinigung des Gehäuses und gegebenenfalls das Nachfüllen des Mediums.

Dafür bietet er eine diagnostische Tiefe – man kann den Zustand des Geräts fast wie ein EKG lesen.

Zusammengefasst:
Der hermetische Öltransformator ist wie eine Quarzuhr – präzise, geschlossen, wartungsarm.
Der Transformator mit Konservator dagegen gleicht einem mechanischen Chronometer:
Er braucht Pflege und Aufmerksamkeit, gewährt dafür aber vollständigen Einblick in seinen Puls
und belohnt diese Sorgfalt mit längerer, berechenbarer Lebensdauer.

Beide Lösungen sind gut – jeweils in ihrer Umgebung.
Den ersten wählt man, wenn man Ruhe und Minimalismus sucht,
den zweiten, wenn man Kontrolle, Wissen und Einblick schätzt.

Denn in der Energietechnik wie im Leben gilt:
Es geht nicht immer darum, weniger zu tun,
sondern darum, genau zu wissen, was unter der Haube passiert.

Fazit

Nach dieser Reise durch Temperatur, Feuchtigkeit und Diagnostik ist die Schlussfolgerung einfach:
Es gibt keine absolut bessere oder schlechtere Bauweise –
es gibt nur die passende Wahl für den jeweiligen Kontext.

Ein hermetischer Transformator steht für Sauberkeit und minimale Wartung in stabiler Umgebung.
Ein Transformator mit Konservator bietet thermische Flexibilität, diagnostische Transparenz
und klassischen Gasschutz dort, wo die Elemente unberechenbar sind.

Der wahre Vorteil liegt in einer Entscheidung, die auf Daten, Lebenszyklusanalysen
und einer ehrlichen Diskussion über Risiken basiert.

Wenn Sie heute vor der Wahl stehen, stellen Sie sich drei Fragen:

1. Wie groß sind die Temperatur- und Feuchtigkeitsschwankungen am Einsatzort?

2. Wie stark und wie häufig ändert sich die Belastung?

3. Welche Diagnose- und Schutzstrategie wollen Sie für die nächsten Jahrzehnte verfolgen?

Diese Antworten weisen Ihnen den Weg präziser als jeder Werbeslogan.

Ein Denkanstoß zum Schluss

Was sichert häufiger den Seelenfrieden eines Investors?

Ein hermetischer Transformator, perfekt montiert in einem vorhersehbaren Klima?
Oder ein Konservator-System mit sorgfältiger Wartung,
das in rauer Umgebung zuverlässig atmet und reagiert?

Diese Frage führt meist schneller zur richtigen Entscheidung
als jede lange Liste technischer Argumente.

Zusammenarbeit mit Energeks

Seit vielen Jahren unterstützen wir Planer, Errichter und Netzbetreiber dabei, Transformatorlösungen zu wählen,
die wirklich zu den realen Betriebsbedingungen passen.
Wenn Sie Unterstützung bei der Auswahl benötigen, erstellen wir für Sie eine technisch fundierte Empfehlung
mit Risikobewertung über den gesamten Lebenszyklus hinweg.

Lernen Sie unser Angebot kennen und prüfen Sie die aktuelle Verfügbarkeit:

• Öltransformatoren EcoDesign Tier 2 – technische Parameter und Auslegung nach Umgebung und Lastprofil:
  Angebot Öltransformatoren Energeks

• Trockentransformatoren gemäß Ecodesign Tier 2, geeignet für Anlagen mit hohen Umweltanforderungen:
  Gießharztransformatoren Tier 2 Ecodesign

• Schnelle Lieferung ab Lager und fünf Jahre erweiterte Garantie für ausgewählte Modelle:
  Transformatoren ab Lager, 5 Jahre Garantie

• Möchten Sie regelmäßig praxisnahe Tipps, Einblicke und Fallstudien erhalten?
  Dann werden Sie Teil unserer Community auf LinkedIn – Energeks Profil

  Wir danken Ihnen für Ihr Vertrauen und die Möglichkeit,
  Ihr Partner bei Projekten zu sein, in denen Sicherheit, Zuverlässigkeit und Ingenieursverstand Hand in Hand gehen.

  Wenn Sie möchten, passen wir diesen Leitfaden an Ihre spezifischen Investitionsbedingungen an
  oder erstellen eine Abnahme-Checkliste für den gewählten Transformatorentyp.
  Wir sind für Sie da – mit Fachwissen, Weitblick und echter Partnerschaft.

  ---

  Referenzen:

• https://webstore.iec.ch/publication/2230 – IEC 60076-7: Loading guide for oil-immersed power transformers

• https://www.e-cigre.org/publications/detail/642-transformer-reliability-survey.html – CIGRE Technical Brochure 445: Transformer Reliability Survey

• https://ieeexplore.ieee.org/document/7442048 – IEEE Std C57.106-2015: Guide for Acceptance and Maintenance of Insulating Oil
