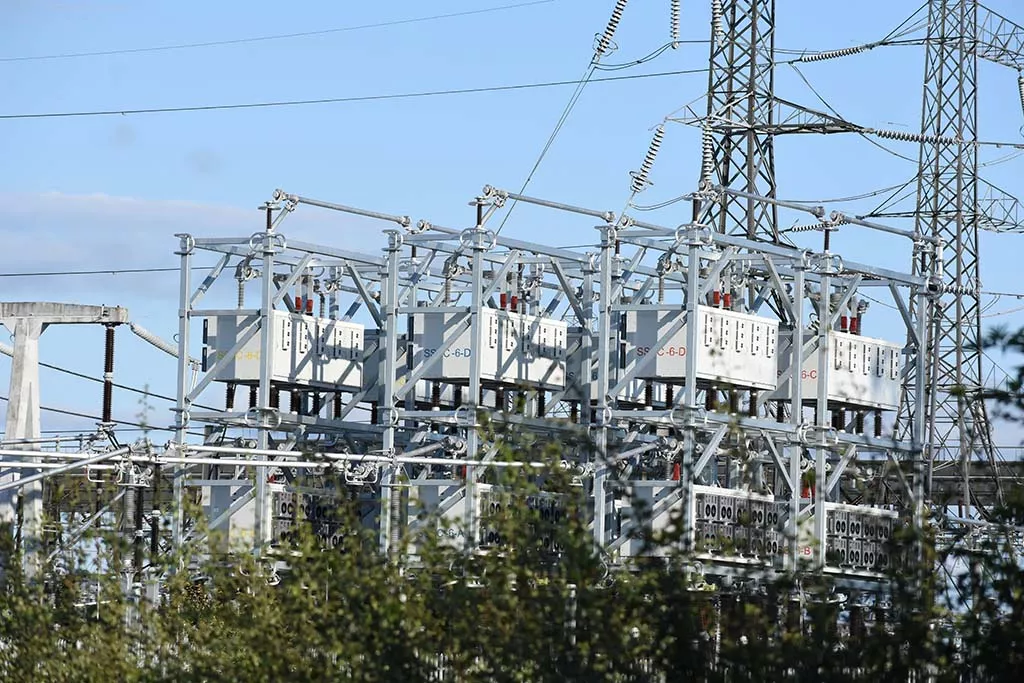

Bei Energeks bieten wir seit Jahren Lösungen für elektrische Energie an, die den höchsten Qualitäts- und Sicherheitsstandards entsprechen. Wir wissen, dass es bei der korrekten Installation eines Transformators nicht nur auf die Einhaltung der Normen ankommt, sondern auch auf die präzise Ausführung jedes einzelnen Schrittes - von der Abnahme über die Inbetriebnahme bis hin zur Überwachung des Betriebs der Anlage.

Schon der kleinste Fehler bei der Installation kann zu Ausfällen, Stillstandszeiten und teuren Reparaturen führen. Aus diesem Grund haben wir diesen Leitfaden entwickelt - eine umfassende Checkliste, mit der sichergestellt wird, dass die Installation des Transformators reibungslos verläuft und ein langfristiger, effizienter Betrieb gewährleistet ist.

Der Prozess beginnt mit einer gründlichen Transportkontrolle und der richtigen Lagerung des Geräts. Danach ist es wichtig, ein stabiles und gut belüftetes Fundament vorzubereiten, um die Langlebigkeit des Transformators zu gewährleisten. Die nächsten Schritte umfassen die präzise Montage, den korrekten elektrischen Anschluss und die sorgfältige Prüfung aller Verbindungen. Vor der Inbetriebnahme ist es unerlässlich, die Isolierung und die Funktion des Kühlsystems zu überprüfen, um sicherzustellen, dass der Transformator betriebsbereit ist. Schließlich erfolgt die erste Einschalt- und Überwachungsphase, die es ermöglicht, eventuelle Anomalien noch vor der Volllast zu erkennen.

Im heutigen Artikel erfahren Sie alles darüber im Detail.

Lesezeit: 3 min.

Abnahme und Lagerung

Der erste Schritt im Installationsprozess eines Transformators ist eine gründliche technische Inspektion nach der Lieferung. Jeder Transport birgt das Risiko von mechanischen Schäden oder unsachgemäßer Handhabung, die die Funktionalität des Geräts beeinträchtigen können. Daher ist es unerlässlich, eine detaillierte Prüfung durchzuführen, bevor mit der Installation begonnen wird. Selbst kleine Schäden wie Mikrorisse in Isolatoren oder Gehäuseverformungen können zu Betriebsproblemen, erhöhtem Kurzschlussrisiko oder einer verminderten Effizienz des Transformators führen.

Überprüfung des Typenschildes

Jeder Transformator sollte auf Übereinstimmung mit den Bestelldokumenten geprüft werden. Das Typenschild enthält wichtige technische Informationen, die mit den elektrischen Netzanforderungen und dem System, in dem der Transformator betrieben wird, übereinstimmen müssen.

Wichtige Parameter zur Überprüfung:

• Primär- und Sekundärspannung – muss mit den Installationsanforderungen übereinstimmen.

• Nennleistung – eine falsche Leistungsauswahl kann zu Überhitzung führen.

• Betriebsfrequenz – typischerweise 50 Hz oder 60 Hz, je nach Land.

• Isolationsklasse und Spannungspegel – besonders relevant in feuchten oder staubigen Umgebungen.

• Seriennummer und Herstellerangaben – ermöglichen die Verifizierung der Gerätedaten und eventueller technischer Updates.

Sollte einer dieser Parameter nicht mit den Spezifikationen übereinstimmen, muss dies unverzüglich dem Lieferanten gemeldet werden, bevor die Installation fortgesetzt wird.

Visuelle Inspektion

Eine detaillierte Sichtprüfung hilft, mögliche Schäden zu erkennen, die während des Transports oder der Lagerung entstanden sein könnten.

Folgende Punkte müssen überprüft werden:

• Gehäuse – auf Dellen, Risse oder Korrosion untersuchen.

• Isolatoren und Klemmen – sicherstellen, dass sie nicht beschädigt, verschmutzt oder überhitzt sind.

• Kabel und Zubehör – überprüfen, ob alle Verbindungen fest sitzen und keine Teile gelockert sind.

• Öllecks – bei ölgekühlten Transformatoren sicherstellen, dass kein Öl austritt und der Ölstand korrekt ist.

• Kühlabdeckungen und Lüfter – überprüfen, ob sie ordnungsgemäß installiert sind und den Luftstrom nicht behindern.

Alle festgestellten Unregelmäßigkeiten müssen dokumentiert und dem Hersteller oder Lieferanten gemeldet werden, bevor der Installationsprozess fortgesetzt wird.

Lagerung des Transformators

Falls der Transformator nicht unmittelbar nach der Lieferung installiert wird, ist eine korrekte Lagerung erforderlich, um eine Verschlechterung der technischen Eigenschaften zu verhindern.

Wichtige Lagerungsrichtlinien:

• Lagerort – ein trockener, gut belüfteter Raum, der vor Feuchtigkeit, Staub und starken Temperaturschwankungen geschützt ist.

• Position des Transformators – Lagerung in der Betriebsposition, um Verformungen der Wicklungen und eine ungleichmäßige Ölverteilung in ölgekühlten Transformatoren zu vermeiden.

• Schutz vor Vibrationen – Vibrationen können Verbindungen lockern oder Mikrorisse im Kern verursachen.

• Korrosionsschutz – in feuchten Umgebungen sollten zusätzliche Schutzabdeckungen, Vakuumverpackungen oder Korrosionsschutzmittel verwendet werden.

• Umweltkontrolle des Lagers – vermeiden Sie die Lagerung in Bereichen, die Nagetiere oder Insekten anziehen könnten, da diese die Kabelisolierung beschädigen können.

Eine korrekte Abnahme und Lagerung des Transformators ist entscheidend für dessen Zuverlässigkeit und Langlebigkeit. Vernachlässigungen in dieser Phase können zu Betriebsproblemen führen, die erst nach der Inbetriebnahme sichtbar werden. Daher ist es unerlässlich, bereits bei der Lieferung eine sorgfältige Prüfung durchzuführen und optimale Lagerbedingungen zu gewährleisten, um einen reibungslosen Betrieb sicherzustellen.

Fundamentvorbereitung

Ein Transformator, insbesondere eine Hochleistungseinheit, erzeugt erhebliche mechanische und dynamische Belastungen. Eine korrekt ausgeführte Fundamentvorbereitung ist entscheidend für seine Stabilität, Sicherheit und Langlebigkeit. Ein ungeeigneter oder fehlerhaft ausgeführter Unterbau kann zu unerwünschten Spannungen, Vibrationen und Kühlproblemen führen, die wiederum die Lebensdauer des Geräts verkürzen oder Betriebsausfälle verursachen.

Tragfähigkeit des Fundaments

Das Fundament muss so konstruiert und ausgeführt sein, dass es das Gewicht des Transformators sowie zusätzliches Zubehör wie Kühlsysteme, Schutzabdeckungen und Sicherheitseinrichtungen trägt.

Wichtige Faktoren:

• Tragfähigkeit – Der Untergrund muss für das Gesamtgewicht des Transformators ausgelegt sein, einschließlich dynamischer Belastungen während des Betriebs. Eine konstruktive Prüfung durch einen Bauingenieur wird empfohlen, um Setzungen oder Risse zu vermeiden.

• Materialwahl – Hochfester Beton (z. B. C30/37 oder höher) bietet eine ausgezeichnete Beständigkeit gegen statische und dynamische Belastungen.

• Strukturelle Verstärkungen – Bei größeren Transformatoren wird eine Stahlbewehrung empfohlen, um die mechanische Belastbarkeit zu erhöhen.

Ein ungenügend tragfähiges Fundament kann zu Mikrorissen führen, die sich über die Zeit hinweg zu ernsthaften Schäden an der Konstruktion und am Transformator ausweiten.

Präzise Nivellierung

Eine exakte Ausrichtung der Fundamentfläche ist entscheidend für die Stabilität des Transformators. Selbst kleinste Abweichungen können zu:

• Erhöhten mechanischen Spannungen im Kern und in den Wicklungen,

• Kühlproblemen – eine fehlerhafte Positionierung kann den Luft- oder Ölkreislauf beeinträchtigen,

• Erschwerter Montage von Zubehör – z. B. Öl-Kühlern, die eine exakte Ausrichtung erfordern, führen.

Maßnahmen zur präzisen Nivellierung:

• Verwendung von Justierplatten, um eine feinabgestimmte Positionierung des Transformators nach dem Aufsetzen zu ermöglichen,

• Kontrolle der Horizontalität mit Lasermessgeräten oder elektronischen Messsystemen,

• Einhaltung ausreichender Abstände zu angrenzenden Bauwerken, um einen sicheren Zugang für Montage und Wartung zu gewährleisten.

Bei vorgefertigten Fundamenten ist eine zusätzliche Überprüfung der Geometrie und Ebenheit erforderlich, um sicherzustellen, dass während des Transports oder der Montage keine Verformungen aufgetreten sind.

Anpassung an die Belüftung

Ein Transformator, insbesondere eine trockene Ausführung, benötigt eine ausreichende Luftzirkulation, um die während des Betriebs entstehende Wärme effizient abzuleiten. Eine unzureichende Luftzirkulation kann zu Überhitzung der Wicklungen und der Isolierung führen, was die Effizienz des Transformators verringert und das Ausfallrisiko erhöht.

Maßnahmen zur optimalen Belüftung:

• Einhaltung von Mindestabständen zu Wänden und anderen Anlagen, entsprechend den Herstellervorgaben,

• Einbau von Lüftungsgittern oder Öffnungen im Fundament, um eine freie Luftzirkulation an der Unterseite des Transformators zu gewährleisten,

• Installation eines Zwangsbelüftungssystems in geschlossenen Räumen, um die Wärmeableitung zu verbessern.

Zusätzlich müssen bei ölgekühlten Transformatoren ausreichende Abstände für Kühlsysteme und Radiatoren eingeplant werden, um Überhitzung und unerwünschte Wärmeverluste zu vermeiden.

Ein stabiles Fundament für einen zuverlässigen Transformatorbetrieb

Ein Fundament dient nicht nur als physische Stütze, sondern beeinflusst auch direkt die Betriebssicherheit, Effizienz und Lebensdauer eines Transformators. Eine fachgerecht ausgeführte Fundamentkonstruktion vermeidet Betriebsprobleme, die sich oft erst Monate oder Jahre nach der Installation zeigen.

Jede Phase – von der Materialauswahl über die präzise Nivellierung bis hin zur Berücksichtigung einer optimalen Belüftung – trägt zur stabilen und langfristig zuverlässigen Funktion des Transformators bei.

Montage des Transformators

Die korrekte Installation eines Transformators erfordert die präzise Ausführung aller Montageschritte gemäß den Herstellerangaben. Ein Transformator ist ein Gerät mit hohem Gewicht und komplexer Bauweise, sodass jeder Fehler während der Installation zu Fehlfunktionen, Überhitzung oder sogar Ausfällen führen kann. Entscheidend ist sowohl der sichere Transport des Geräts an seinen Bestimmungsort als auch die fachgerechte Befestigung und Installation zusätzlicher Komponenten.

Sicheres Heben und Transportieren

Der Transport des Transformators vom Lager zum Fundament muss mit geeigneten Hebezeugen wie Kränen, Laufkatzen oder Transportwagen erfolgen, die auf das Gewicht und die Abmessungen des Geräts abgestimmt sind. Jeder Transformator verfügt über spezielle Hebepunkte, die ausschließlich für das Anheben verwendet werden dürfen.

Wichtige Sicherheitsmaßnahmen beim Transport:

• Das Anheben an ungeeigneten Teilen wie Wicklungen oder Abdeckungen ist strikt untersagt, da dies strukturelle Schäden verursachen kann.

• Sanfte und kontrollierte Bewegungen des Krans oder der Laufkatze sind notwendig, um übermäßige mechanische Belastungen zu vermeiden.

• Der Transformator sollte in seiner Betriebsposition transportiert werden, um Schäden an internen Komponenten zu verhindern.

• Vibrationen während des Transports müssen minimiert werden, insbesondere bei Trockentransformatoren, da selbst geringfügige Verschiebungen des Kerns die Leistung beeinträchtigen können.

Bei langen Transportwegen ist es erforderlich, Stoßdämpfungssysteme einzusetzen, die das Gerät vor Mikrobeschädigungen durch Erschütterungen und Stöße schützen. Eine sorgfältige Handhabung in dieser Phase ist entscheidend für die mechanische Integrität und den einwandfreien Betrieb nach der Installation.

Elektrischer Anschluss

Die korrekte elektrische Verbindung eines Transformators mit dem Netz ist ein entscheidender Installationsschritt, der über die Sicherheit und Effizienz des Betriebs entscheidet. Fehlende oder unsachgemäß ausgeführte Anschlüsse können zu Leistungsverlusten, Überhitzung der Wicklungen und sogar Isolationsschäden führen, was das Risiko eines Ausfalls erhöht. Jeder Bestandteil der elektrischen Installation muss sorgfältig geprüft und mit der technischen Dokumentation abgeglichen werden, um eine ordnungsgemäße Funktion des Geräts zu gewährleisten.

Anschluss der Wicklungen

Vor dem elektrischen Anschluss des Transformators ist sicherzustellen, dass die Wicklungskonfiguration mit dem Schaltplan der Anlage und den Anforderungen des Stromversorgungssystems übereinstimmt.

Wichtige Schritte beim Anschluss der Wicklungen:

• Identifikation der Primär- und Sekundärwicklungen – die Primärseite wird mit dem Einspeisenetz verbunden, die Sekundärseite versorgt die elektrischen Verbraucher.

• Überprüfung der Wicklungsverschaltung – abhängig vom Transformator können die Wicklungen in Sternschaltung (Y), Dreieckschaltung (D) oder mit Phasenverschiebung konfiguriert sein. Die Anschlussart muss mit den Netzanforderungen übereinstimmen.

• Eindeutige Kennzeichnung der Anschlüsse – die Eingangs- (H1, H2, H3) und Ausgangsklemmen (X1, X2, X3) des Transformators müssen klar gekennzeichnet sein. Eine falsche Verkabelung kann zu Phasenverschiebungen und Fehlfunktionen führen.

• Fester Sitz der Anschlüsse – die Wicklungsanschlüsse müssen ordnungsgemäß angezogen werden, um Kontaktwiderstände zu minimieren und Funkenbildung oder Überhitzung zu vermeiden, die die Isolierung beschädigen könnten.

Sachgemäße Erdung

Eine korrekte Erdung des Transformators ist für die Sicherheit des Geräts und der gesamten Anlage unerlässlich. Eine normgerechte Erdung stellt sicher, dass Fehlströme sicher abgeleitet und Überspannungen vermieden werden.

Wichtige Aspekte der Erdung:

• Erdung des Transformatorgehäuses – bei ölgekühlten Transformatoren muss sichergestellt sein, dass die Cuba (Ölbehälter) ordnungsgemäß geerdet ist, um gefährliche Potenzialunterschiede an der Oberfläche zu vermeiden.

• Erdung des Magnetkerns – bei großen Transformatoren wird eine zusätzliche Erdung des Kerns empfohlen, um Streuströme zu verhindern, die zu lokalen Erwärmungen führen könnten.

• Erdung des Sternpunktes – bei Sternschaltung (Y) des Transformators ist eine korrekte Erdung des Neutralpunkts erforderlich, da sie die Spannungsstabilität verbessert und Überspannungen im Netz reduziert.

• Messung des Erdungswiderstands – vor der Inbetriebnahme muss der Erdungswiderstand überprüft werden. Dieser sollte in der Regel unter 1 Ω liegen, um eine effektive Ableitung von Fehlerströmen zu gewährleisten.

Eine unsachgemäße Erdung kann gravierende Risiken verursachen, darunter elektrische Schläge, Störungen im Betrieb der Verbraucher sowie Schäden an der Isolierung des Transformators durch Überspannungen.

Überprüfung der Kurzschlussspannung

Der letzte Schritt vor der Einschaltung des Transformators ist die Überprüfung, ob die elektrischen Parameter mit der Betriebsspannung der Anlage übereinstimmen.

Zu prüfende Werte:

• Nennspannung der Wicklungen – die Primär- und Sekundärspannung muss mit den Netzanforderungen übereinstimmen.

• Nennstrom – Überprüfung, ob der Betriebsstrom des Transformators innerhalb der zulässigen Werte der Installation liegt.

• Kurzschlussspannung (Uk%) – jeder Transformator hat eine spezifische Kurzschlussspannung, die bestimmt, wie stark er Kurzschlussströme begrenzen kann. Ist der Wert zu niedrig, können die Kurzschlussströme gefährlich hohe Werte erreichen.

• Wicklungswiderstand und Isolationszustand – durch Messung des Wicklungswiderstands und der Isolation können mögliche Defekte erkannt werden, die nach der Inbetriebnahme zu Ausfällen führen könnten.

Eine fachgerecht ausgeführte elektrische Verbindung gewährleistet einen sicheren und zuverlässigen Betrieb des Transformators, minimiert das Risiko von Störungen und verlängert seine Lebensdauer.

Prüfungen vor der Inbetriebnahme

Vor der ersten Netzaufschaltung eines Transformators müssen umfangreiche Diagnosetests durchgeführt werden, um seinen technischen Zustand zu bewerten und potenzielle Gefahren auszuschließen. Diese Tests sind essenziell, um sicherzustellen, dass das Gerät allen Sicherheitsnormen entspricht und seine Betriebsparameter mit den Projektvorgaben übereinstimmen. Das Überspringen dieser Phase kann zu frühzeitigen Ausfällen oder sogar zu Schäden am Gerät während der ersten Spannungszuschaltung führen.

Messung des Isolationswiderstands

Eine der wichtigsten Prüfungen ist die Messung des Isolationswiderstands der Transformatorwicklungen. Die elektrische Isolierung spielt eine entscheidende Rolle für die sichere und zuverlässige Funktion des Geräts, weshalb ihr Zustand vor der Spannungszufuhr gründlich überprüft werden muss.

Wie wird die Messung durchgeführt?

• Die Prüfung erfolgt mit einem Isolationsmessgerät (Megohmmeter), das eine Gleichspannung anlegt und den Isolationswiderstand der Wicklungen misst.

• Die Messung wird zwischen folgenden Punkten durchgeführt:

  • Primär- und Sekundärwicklung,

  • Wicklungen und Erde,

  • Wicklungen und Transformatorgehäuse (bei ölgekühlten Einheiten).

• Die zulässigen Isolationswerte hängen von der Nennspannung des Transformators ab, sollten aber für Mittelspannungstransformatoren in der Regel über 1000 MΩ liegen.

• Niedrige Werte können auf Verschmutzung, Feuchtigkeit oder mechanische Beschädigungen des Isoliermaterials hinweisen.

• Zusätzlich wird bei größeren Transformatoren der Dielektrische Absorptionsquotient (DAR) gemessen, der die Qualität der Isolierung anhand ihrer zeitlichen Widerstandsänderung bewertet. Ein niedriger DAR-Wert kann auf eine fortschreitende Isolationsdegradation hindeuten.

Überprüfung des Kühlsystems

Eine effiziente Kühlung ist für den sicheren Betrieb des Transformators entscheidend. Überhitzung der Wicklungen kann zu Isolationsverschlechterung, erhöhten Energieverlusten und einer verkürzten Lebensdauer des Geräts führen.

Worauf muss geachtet werden?

1. Zustand der Lüfter und Kühlsysteme

   • Bei Trockentransformatoren muss sichergestellt werden, dass die Lüfter einwandfrei funktionieren und nicht durch Staub oder Ablagerungen blockiert sind.

   • Bei Öltransformatoren ist der Zustand der Kühlradiatoren zu überprüfen sowie das Fehlen von Öllecks sicherzustellen.

2. Ölstand und Ölqualität (bei Öltransformatoren)

   • Der Ölstand muss innerhalb des vom Hersteller vorgegebenen Betriebsbereichs liegen.

   • Eine Ölanalyse wird empfohlen, um den Feuchtigkeitsgehalt und gelöste Gase zu überprüfen, da diese auf eine Isolationsdegradation oder eine bevorstehende innere Störung hinweisen können.

3. Thermische Schutzmechanismen

   • Temperatursensoren (z. B. PT100, PTC-Thermistoren) und thermische Relais müssen funktionsfähig und korrekt konfiguriert sein.

   • Es ist sicherzustellen, dass die Temperatur der Wicklungen und des Kerns innerhalb der zulässigen Grenzen bleibt, insbesondere bei Testbelastungen.

4. Luftzirkulation und Belüftung

   • In Räumen mit Trockentransformatoren muss überprüft werden, ob eine ausreichende Luftzirkulation vorhanden ist und ob die Belüftungsöffnungen frei von Hindernissen sind.

   • In erzwungenen Kühlsystemen ist die Funktionalität der Lüfter und ihrer Steuerung zu überprüfen.

Dokumentation und Prüfberichte

Vor der Inbetriebnahme des Transformators muss eine detaillierte Dokumentation der durchgeführten Tests erstellt werden, die als Grundlage für die Netzaufschaltung dient.

Der Prüfbericht sollte enthalten:

• Ergebnisse der Isolationsmessungen, einschließlich Referenzwerte aus Katalogen und Normen.

• Analyse des Kühlsystems, mit Angaben zur Funktionsfähigkeit der Lüfter, Ölstand und Wirksamkeit der thermischen Schutzmechanismen.

• Messwerte der Kurzschlussspannung und Wicklungswiderstände, zur Verifizierung der Übereinstimmung mit den Herstellerangaben.

• Mechanische Inspektion des Transformators, einschließlich Zustand der Isolatoren, Anschlüsse und Schutzabdeckungen.

Nach Abschluss der Prüfungen und positiver Bewertung der Ergebnisse kann der Transformator energisiert werden und in der Anfangsphase seines Betriebs überwacht werden.

Tests vor der Inbetriebnahme sind unerlässlich, um die Langzeitzuverlässigkeit des Geräts zu gewährleisten und kostspielige Ausfälle oder Netzunterbrechungen zu vermeiden.

Erstmalige Inbetriebnahme und Überwachung

Der letzte Schritt der Transformatorinstallation ist seine erste Inbetriebnahme und die Überwachung der Betriebsparameter. Selbst wenn die Montage gemäß den Herstellervorgaben durchgeführt wurde, sind die ersten Betriebsstunden entscheidend, um potenzielle Unregelmäßigkeiten zu erkennen. Jede Abweichung von den Normwerten, wie unerwartete Erwärmung, ungewöhnliche Geräusche oder Spannungsschwankungen, kann auf versteckte Probleme hinweisen, die in Zukunft zu Störungen oder Ausfällen führen können.

Schrittweise Belastungssteigerung

Der Transformator sollte schrittweise in Betrieb genommen werden, um eine stabile Betriebsaufnahme zu gewährleisten und Überlastungen zu vermeiden. Eine sofortige Belastung mit voller Nennleistung kann zu einem plötzlichen Temperaturanstieg, übermäßiger mechanischer Beanspruchung und Spannungsinstabilitäten führen – insbesondere, wenn das Gerät längere Zeit außer Betrieb war.

Wie erfolgt die schrittweise Inbetriebnahme?

• Erste Zuschaltung ohne Last – Zunächst wird Spannung auf die Primärwicklung angelegt, ohne dass Verbraucher angeschlossen sind. Dies dient zur Überprüfung der Isolation und der Leerlaufspannung.

• Stufenweise Erhöhung der Last – Die Belastung sollte in Schritten erhöht werden, beispielsweise um 25 %, 50 %, 75 % und schließlich 100 % der Nennleistung, wobei die elektrischen und thermischen Parameter kontinuierlich überwacht werden.

• Beobachtung des Transformatorverhaltens – Folgende Aspekte sind besonders zu beachten:

  • Lautstärke des Betriebsgeräuschs – Ein übermäßiges Brummen kann auf Lockerungen im Kern hinweisen.

  • Vibrationen und Schwingungen – Ungewöhnliche Bewegungen können auf Probleme mit der mechanischen Befestigung hindeuten.

  • Stabilität der Sekundärspannung und Betriebsströme – Schwankungen außerhalb der Toleranzen müssen untersucht werden.

  • Überprüfung der Klemmen und Anschlüsse – Erwärmung von Kontaktstellen deutet auf Übergangswiderstände oder schlecht befestigte Verbindungen hin.

• Prüfung der Sekundärspannungen – Die Spannung unter Last sollte gemessen und mit den erwarteten Sollwerten verglichen werden.

Jede erkannte Unregelmäßigkeit sollte umgehend analysiert und behoben werden, bevor der Transformator unter voller Last betrieben wird.

Temperaturüberwachung der Wicklungen und des Kerns

Während des Betriebs erzeugt der Transformator Wärme, die effizient abgeführt werden muss. Überhitzung der Wicklungen ist eine der Hauptursachen für verkürzte Lebensdauer, da sie die Isolierung schädigt und die Alterung der Bauteile beschleunigt.

Kritische Punkte der Temperaturüberwachung:

• Messung der Wicklungstemperaturen – Temperaturfühler wie PT100-Sensoren oder PTC-Thermistoren sollten an den relevanten Stellen des Transformators angebracht und mit dem Überwachungssystem verbunden sein.

• Beobachtung der Kerntemperatur – Ein plötzlicher Temperaturanstieg kann auf Probleme mit der Wärmeleitung oder ein fehlerhaftes Kühlsystem hinweisen.

• Reaktion des Kühlsystems – Es muss überprüft werden, ob Lüfter oder Ölpumpen rechtzeitig auf steigende Temperaturen reagieren und innerhalb der vorgesehenen Betriebsparameter arbeiten.

Die erfassten Werte sollten mit den Herstellerspezifikationen verglichen werden – jede Temperaturüberschreitung muss sofort analysiert werden, um mögliche Ursachen zu identifizieren.

Langfristiges Monitoring

Ein dauerhafter, störungsfreier Betrieb eines Transformators erfordert eine kontinuierliche Überwachung seiner Betriebsparameter. Moderne Monitoring-Systeme, wie SCADA (Supervisory Control and Data Acquisition) oder IoT-Technologien, ermöglichen eine prädiktive Wartung und helfen, Fehlentwicklungen frühzeitig zu erkennen, bevor es zu Störungen oder Ausfällen kommt.

Welche Parameter sollten kontinuierlich überwacht werden?

• Temperaturen der Wicklungen und des Kerns – zur Identifizierung von Kühlproblemen, übermäßiger Erwärmung oder Isolationsalterung.

• Betriebsströme und Spannungen – zur Erkennung von Lastasymmetrien, Überlastungen oder plötzlichen Schwankungen, die auf Netzprobleme hinweisen können.

• Feuchtigkeit und Ölqualität (bei Öltransformatoren) – zur Früherkennung von Isolationsabbau oder Gasbildung, die auf schleichende Schäden hindeuten.

• Schallpegel und Vibrationen – Veränderungen können auf Lockerungen in der Konstruktion, Strukturveränderungen im Kern oder Probleme mit der Befestigung hindeuten.

Ein modernes Überwachungssystem bietet zahlreiche Vorteile:
✔ Schnelle Reaktion auf anormale Veränderungen
✔ Reduzierung des Ausfallrisikos durch frühzeitige Diagnose
✔ Optimierung der Wartungsplanung
✔ Verlängerung der Lebensdauer und Minimierung der Betriebskosten

Erste Auswertung nach der Inbetriebnahme

Nach den ersten Betriebsstunden sollte ein detaillierter Bericht über die Transformatorleistung erstellt werden. Dieser sollte enthalten:

• Spannungs-, Strom- und Temperaturwerte in verschiedenen Laststufen.

• Effektivität des Kühlsystems – inklusive Reaktionszeiten und Temperaturverläufen.

• Ergebnisse der Vibrations- und Akustiktests – zur Erkennung potenzieller mechanischer Probleme.

• Bewertung der Schutzsysteme und Überwachungsfunktionen – zur Sicherstellung der korrekten Funktion aller Sicherheitsmechanismen.

Erst nach einer positiven Bewertung aller Parameter kann der Transformator für den Dauerbetrieb freigegeben werden.

Die Implementierung eines effizienten Monitoringsystems ermöglicht eine fortlaufende Zustandsüberwachung und hilft, mögliche Fehler zu erkennen, bevor sie zu Schäden oder Betriebsausfällen führen.

Die ersten Betriebsstunden eines Transformators sind entscheidend – eine sorgfältige Überprüfung in dieser Phase hilft, zukünftige Probleme zu vermeiden und die Lebensdauer des Geräts zu maximieren.

Ganzheitlicher Ansatz zur Transformatorinstallation – Sicherheit, Effizienz, Zuverlässigkeit

Die Installation eines Transformators ist weit mehr als nur das Anschließen von Kabeln. Es handelt sich um einen hochpräzisen Prozess, der Genauigkeit, Normenkonformität und fundierte Kenntnisse der besten Branchenpraktiken erfordert. Jeder Schritt – von der Annahme und Lagerung, über die Fundamentvorbereitung, Montage und Tests, bis hin zur Inbetriebnahme und Überwachung – beeinflusst die Sicherheit und Lebensdauer des Geräts.

Eine fachgerecht durchgeführte Installation bedeutet nicht nur die Minimierung des Ausfallrisikos, sondern auch eine Optimierung der Betriebskosten. Ein sorgfältig vorbereiteter und überwachter Transformator arbeitet über Jahre hinweg effizient, ohne unerwartete Stillstände oder Leistungsverluste aufgrund fehlerhafter Montage.
