Transformatorstationen sind das Rückgrat der Stromverteilung und sorgen dafür, dass Elektrizität nahtlos von den Netzen zu Haushalten, Unternehmen und Industrien fließt. Ob sie in das Gefüge pulsierender Städte integriert sind oder in abgelegenen ländlichen Gegenden emporragen, diese Stationen sind unverzichtbar für das moderne Leben. Doch wie jede Infrastruktur altern sie und erfordern rechtzeitige Modernisierungen, um Effizienz und Zuverlässigkeit zu gewährleisten.

Dieser Blog beleuchtet die zentrale Rolle von Trafostationen, ihre Hauptfunktionen und wie man erkennt, wann es Zeit für eine Modernisierung ist. Außerdem werden wir die Unterschiede zwischen Transformatorstationen und Umspannwerken untersuchen, um diese oft überlappenden Begriffe zu klären und ihre entscheidenden Rollen zu erläutern.

Egal, ob Sie ein technischer Enthusiast oder eine Entscheidungsträgerin auf der Suche nach möglichen Modernisierungen sind, dieser Leitfaden bietet fachkundige Einblicke, um sich im sich wandelnden Stromverteilungsumfeld zurechtzufinden.

Lassen Sie uns die unsichtbare Energieinfrastruktur mit den transformierenden Möglichkeiten verbinden, die eine Modernisierung für uns alle eröffnen kann!

Was sind Trafostationen und Umspannwerke? Was unterscheidet sie?

Obwohl die Begriffe „Transformatorstation“ und „Umspannwerk“ manchmal synonym verwendet werden, haben sie unterschiedliche Funktionen innerhalb des Energienetzes.

• Transformatorstationen: Diese Einrichtungen konzentrieren sich hauptsächlich auf die Umwandlung von Spannungsniveaus, um eine sichere und effiziente Stromlieferung zu gewährleisten. Sie sind in der Regel kleiner und lokalisiert und bedienen Wohn-, Gewerbe- oder Industriegebiete.

• Umspannwerke: Mit einem breiteren Spektrum an Aufgaben transformieren sie nicht nur Spannungen, sondern regulieren, verteilen und schützen auch den Stromfluss im Netz. Sie fungieren oft als wichtige Knotenpunkte in groß angelegten Stromnetzen.

Beide Einrichtungstypen spielen eine entscheidende Rolle bei der Sicherstellung einer unterbrechungsfreien Stromversorgung. Das Verständnis ihrer Unterschiede kann jedoch helfen, fundierte Entscheidungen über Modernisierungen zu treffen.

Für diesen Artikel bleiben wir bei der Bezeichnung „Transformatorstationen/Trafostation“.

Was sind Trafostationen und welche Rolle spielen sie?

Für die meisten Menschen mag der Begriff „Transformatorstation“ abstrakt klingen, doch diese Anlagen treiben unauffällig die Annehmlichkeiten des modernen Lebens an. Egal, ob Sie ein Gerät aufladen, im Büro arbeiten oder zu Hause entspannen – Transformatorstationen arbeiten im Hintergrund und sorgen für eine sichere und effiziente Stromversorgung.

Im Kern steuern Transformatorstationen den Energiefluss, indem sie die Spannung je nach Verwendungszweck erhöhen oder verringern. Sie fungieren als entscheidende Vermittler zwischen Kraftwerken und Endnutzern und gewährleisten eine sichere und effiziente Energieübertragung.

Trafo-Stationen im Einsatz

Die Rolle von Transformatorstationen variiert je nach Standort und Zweck:

• Städtische Gebiete: Sie befinden sich typischerweise in kompakten Gebäuden oder Kiosken, die sich nahtlos in die städtische Umgebung einfügen.

• Ländliche Gebiete: Oftmals auf Masten montiert, bieten sie vereinfachte, aber effektive Lösungen für weniger dicht besiedelte Regionen.

Diese Einrichtungen regeln die Spannung, stabilisieren die Stromversorgung bei schwankender Nachfrage und integrieren erneuerbare Energiequellen wie Wind- und Solarenergie in das Netz.

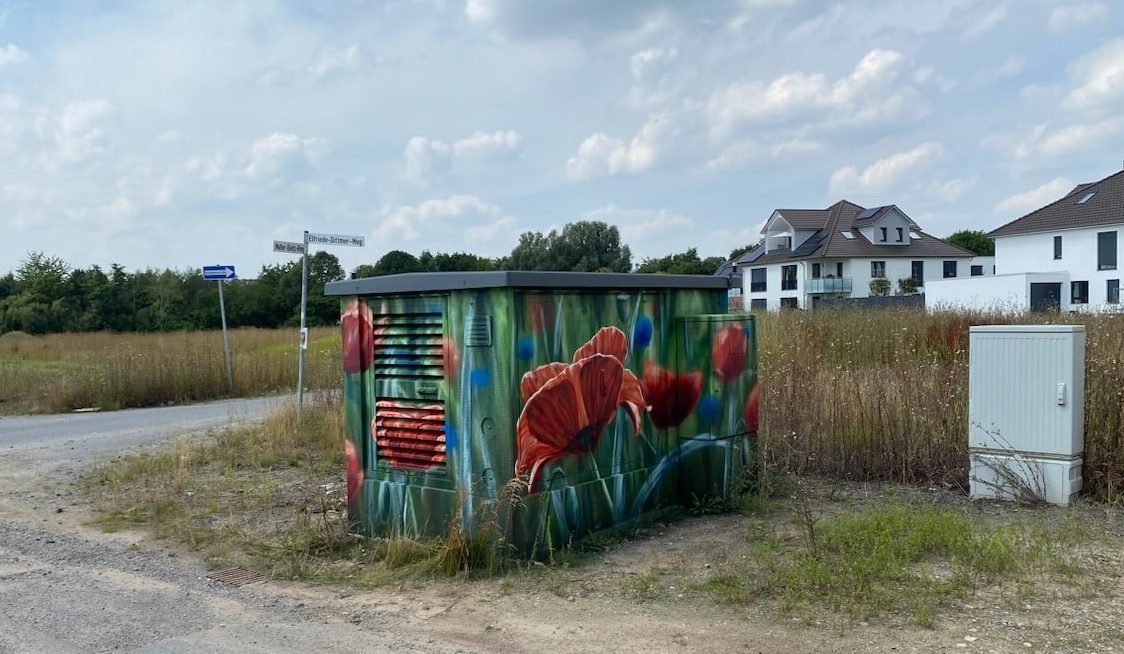

Avacon Trafokunst, Foto: Stadt Sarstedt

Anwendungen in verschiedenen Sektoren

Transformatorstationen sind in vielen Sektoren von Bedeutung:

• Wohngebiete: Sie versorgen Häuser und Wohnanlagen mit Strom.

• Gewerbliche Objekte: Sie unterstützen Büros, Einkaufszentren und städtische Entwicklungen.

• Industrielle Zonen: Sie liefern Energie für Maschinen und Produktionslinien in Fabriken.

Arten von Transformatorstationen

Transformatorstationen gibt es in verschiedenen Ausführungen, die auf spezifische Bedürfnisse, Umgebungen und Technologien zugeschnitten sind:

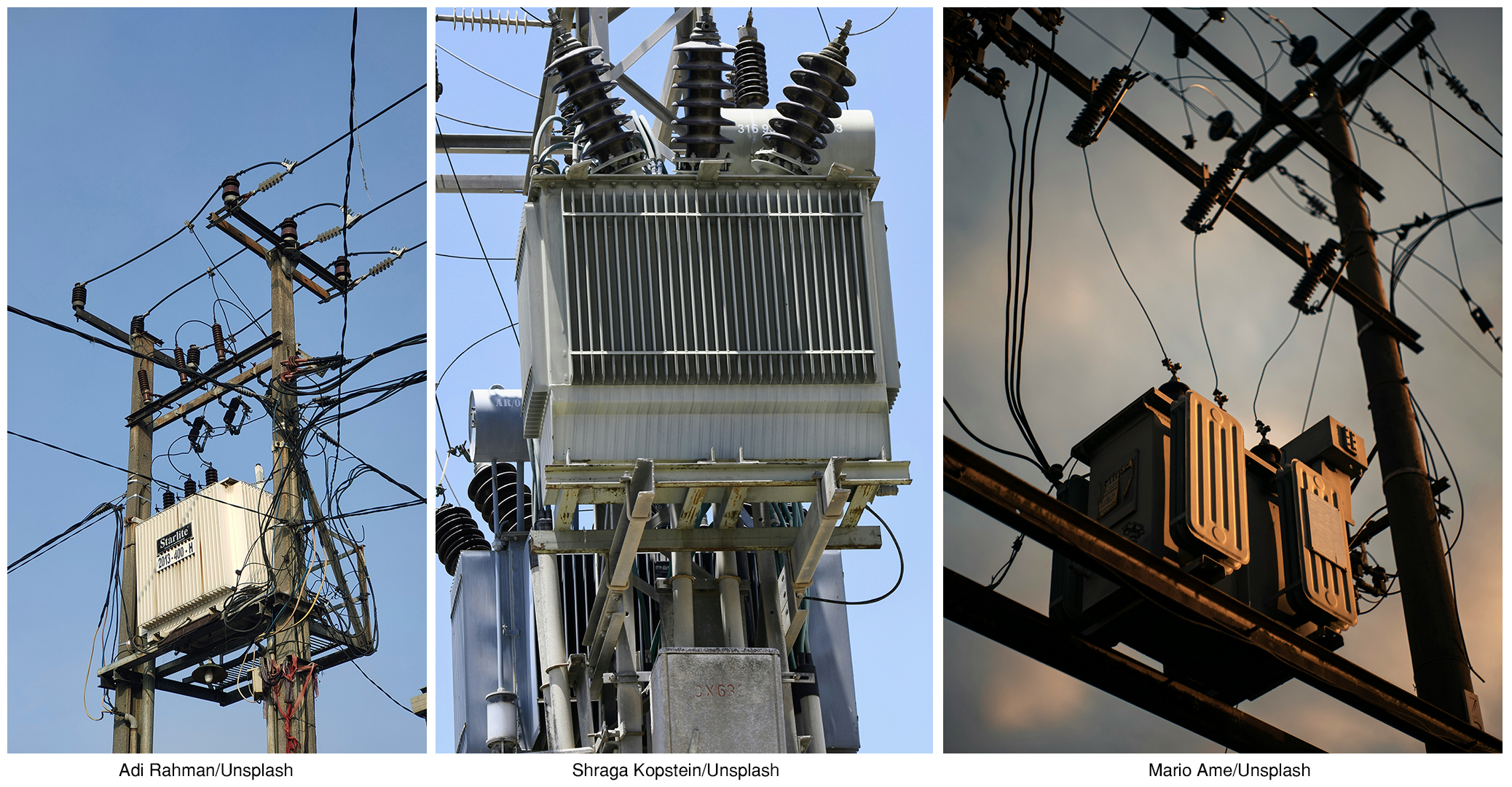

Maststationen

Auf Betonmasten montiert, sind diese Stationen ein typisches Merkmal ländlicher und vorstädtischer Landschaften. Ihre Einfachheit, niedrigen Kosten und schnelle Installation machen sie ideal für Gebiete mit geringer Bevölkerungsdichte.

Typischerweise unterstützen sie Kapazitäten von bis zu 400 kVA und sind eine praktische Lösung für dünn besiedelte Regionen.

Innenstationen

Kompakt und effizient, sind diese Stationen in Gebäude wie Wohnkomplexe, Büros oder Industrieanlagen integriert. Ihre feuerfesten Konstruktionen und robuste Isolierung machen sie ideal für urbane Umgebungen, in denen der Platz begrenzt ist.

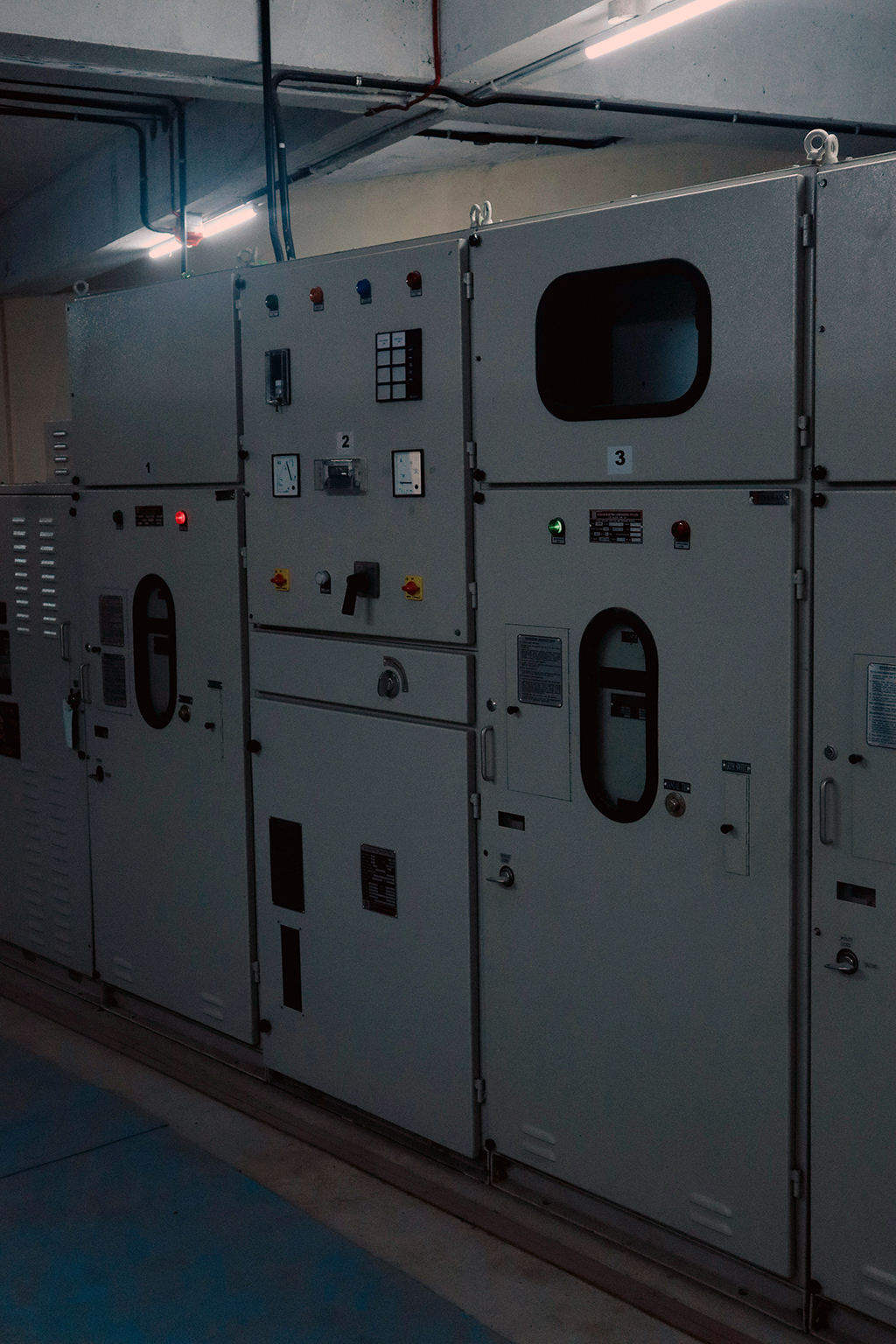

Foto: Muhammed Shazin/Unsplash

Containerstationen

Vielseitig und eigenständig, sind sie mit wesentlichen Komponenten wie Transformatoren, Mittelspannungs- (MS) und Niederspannungsschaltanlagen (NS) sowie Hilfssystemen ausgestattet. Ihre Flexibilität macht sie ideal für Anwendungen wie:

• Integration erneuerbarer Energien: Sie verbinden Wind- und Solarparks nahtlos mit dem Netz.

• Werbung und Energieversorgung: Sie kombinieren elektrische Funktionalität mit Werbefunktionen.

• Energieeffizienz: Containerstationen können unterirdisch installiert werden, was ihre Umweltbelastung reduziert und eine effiziente Integration in die Umgebung ermöglicht. Eine kürzere Niederspannungsversorgungsreichweite und weniger NS-Kabel führen zu geringeren Energieverlusten und reduzierten Kosten.

• Ästhetik in der Stadtentwicklung: Diese Stationen können mit zusätzlichen Funktionen wie Beleuchtung gestaltet werden, um sich harmonisch in ihre Umgebung einzufügen.

Beispiele für Containerstationen sind auch vorgefertigte Versionen, die weniger als 6 m² Platz beanspruchen und sich daher ideal für den Einsatz in städtischen Gebieten wie Einkaufsvierteln mit zahlreichen Gebäuden eignen.

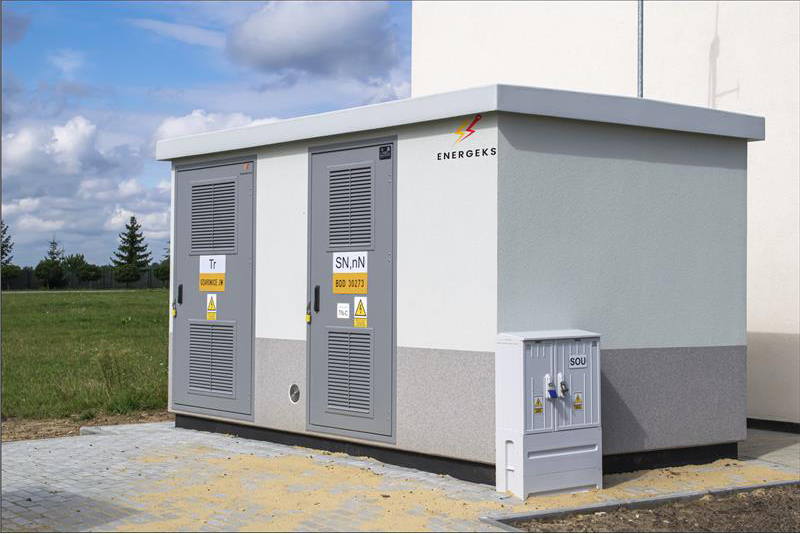

Foto: Energeks

Mobile Stationen

Diese Stationen, die auf Rädern oder Gleituntergestellen montiert sind, sind auf Flexibilität ausgelegt und ermöglichen einen einfachen Transport an verschiedene Orte.
Sie bieten unverzichtbare Unterstützung in folgenden Situationen:

• Notstromversorgung.

• Temporäre Installationen auf Baustellen oder bei Veranstaltungen.

Dank moderner Technologien ermöglichen mobile Stationen eine schnelle Bereitstellung in Krisensituationen wie Naturkatastrophen, wodurch Stromausfälle minimiert werden.

Wesentliche Komponenten einer Transformatorstation

Eine Transformatorstation, oft als Trafostation bezeichnet, ist nicht nur eine Unterstation, sondern ein kritischer Knotenpunkt, an dem Elektrizität transformiert und optimiert wird, um eine sichere und zuverlässige Stromversorgung der Endnutzer zu gewährleisten. Ihre Komponenten arbeiten harmonisch zusammen, um die Spannung zu regeln und den reibungslosen Energiefluss im Netz zu steuern.

Hauptkomponenten:

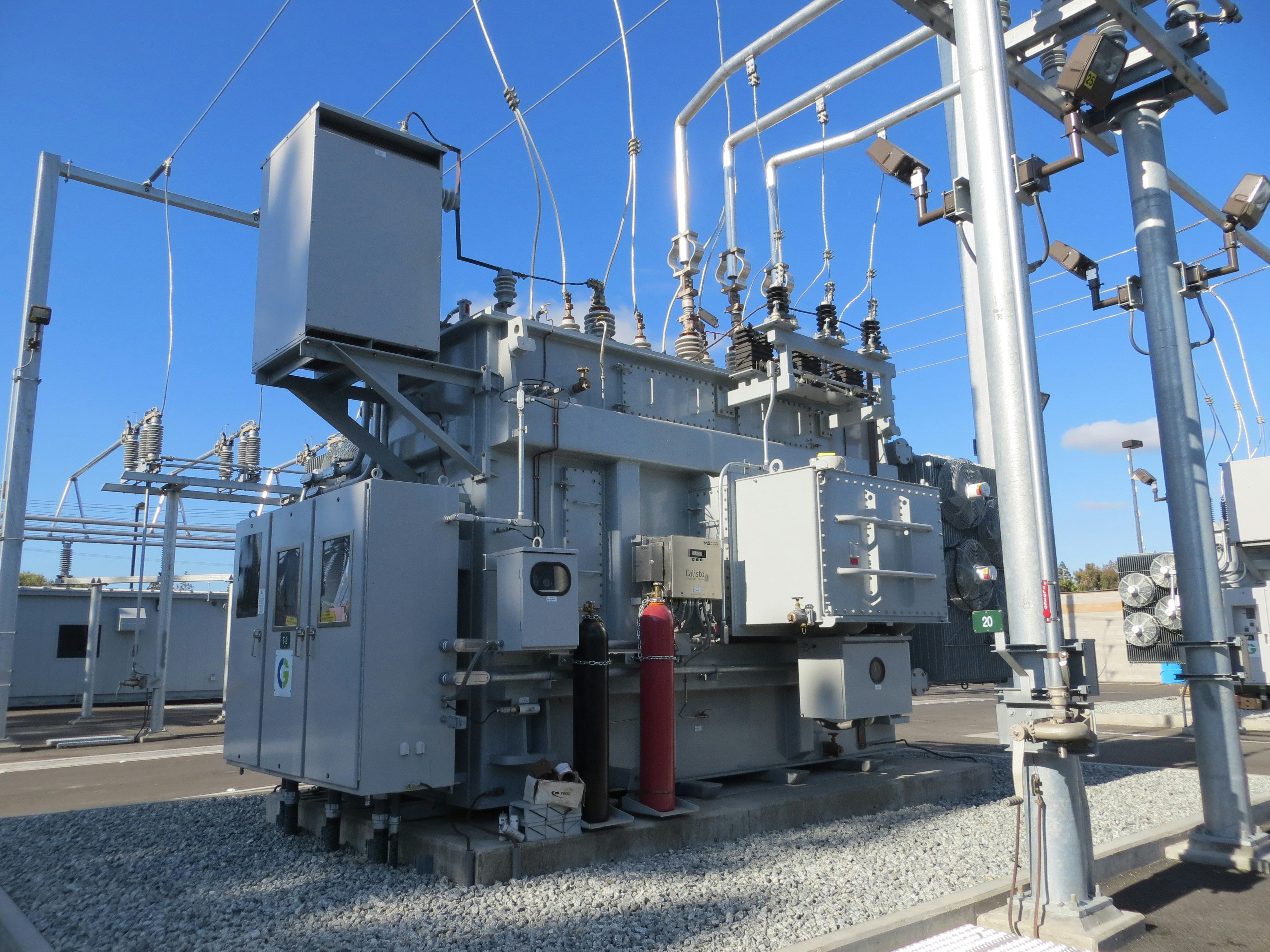

• Transformator: Das Herzstück der Station, das die Spannung je nach Bedarf anpasst. Für Endnutzer reduziert es typischerweise Hochspannung (10–30 kV) auf Niederspannung (230/400 V), um sie für Haushalte, Unternehmen und die Industrie sicher zu machen. Moderne Transformatoren sind so konzipiert, dass sie Energieverluste minimieren und die Effizienz steigern.

• Mittelspannungsschaltanlage (MS): Diese Komponente steuert und schützt den Energiefluss auf Mittelspannungsebene. Ausgestattet mit Leistungsschaltern und Schutzrelais sorgt sie für einen sicheren Betrieb, indem sie Fehler isoliert, Überlastungen verhindert und die Lastverteilung verwaltet. Gasisolierte Schaltanlagen (GIS) werden zunehmend aufgrund ihrer kompakten Größe und hohen Zuverlässigkeit eingesetzt.

• Niederspannungsschaltanlage (NS): Verantwortlich für die Verteilung von Elektrizität auf Niederspannungsebene, schützt die NS-Schaltanlage vor elektrischen Fehlern und gewährleistet die sichere Lieferung an Endverbrauchereinrichtungen. Sie umfasst Geräte wie Sicherungen, Leistungsschalter und Steuerungspaneele, die Geräte und Personal vor elektrischen Gefahren schützen.

• Hilfssysteme: Hilfseinrichtungen gewährleisten den reibungslosen Betrieb der Station. Dazu gehören:

  • Kühlsysteme: Halten optimale Betriebstemperaturen für Transformatoren und andere Komponenten aufrecht.

  • Steuer- und Überwachungssysteme: Fortschrittliche digitale Lösungen ermöglichen die Überwachung in Echtzeit, Fehlererkennung und Fernsteuerung, wodurch Ausfallzeiten reduziert und die Effizienz gesteigert wird.

  • Messgeräte: Stellen präzise Daten über den Energieverbrauch und -fluss bereit und unterstützen so die Systemoptimierung und Abrechnungsgenauigkeit.

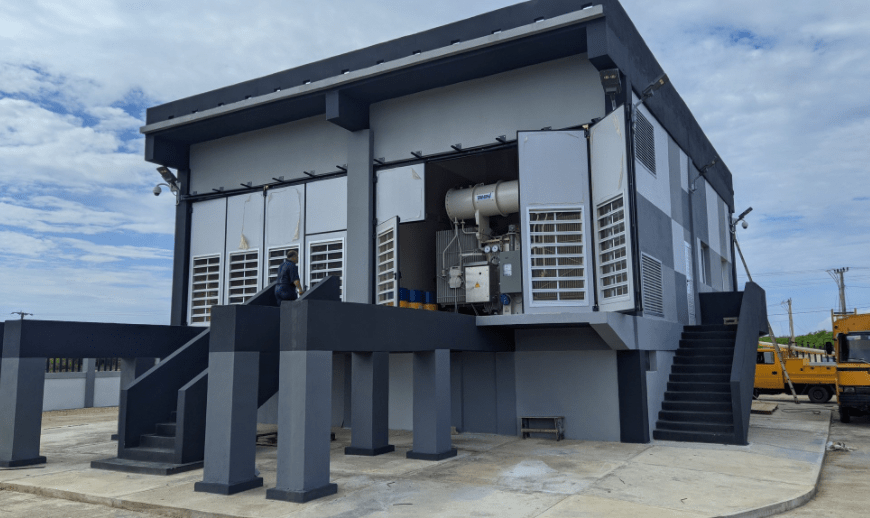

Foto: CR Technology Systems

In der Region Matanzas auf Kuba wurde ein Umspannwerk gebaut, um die steigende Nachfrage nach Strom während der Tourismussaison zu befriedigen. Dabei wurden fortschrittliche technische Leistungen mit einem Design kombiniert, das sich harmonisch in die umliegende Landschaft einfügt.

Bedeutung der Transformation in der Stromverteilung

Der Transformationsprozess ist das Herzstück einer effizienten Stromverteilung. Er ermöglicht die reibungslose Übertragung von Elektrizität von großen Kraftwerken zu den Geräten und Systemen, auf die wir täglich angewiesen sind. Dieser Prozess stellt sicher, dass der in Kraftwerken erzeugte Strom, der bei sehr hohen Spannungen übertragen wird, um Energieverluste zu minimieren, in Spannungsniveaus umgewandelt wird, die für eine sichere und effiziente Nutzung durch Endverbraucher geeignet sind.

Warum ist die Transformation so wichtig?

• Sicherer Betrieb elektrischer Geräte: Die Spannungsregelung sorgt dafür, dass der an Haushalte, Unternehmen und Industrieanlagen gelieferte Strom auf einem Niveau liegt, das von den Geräten sicher verarbeitet werden kann. Ohne diesen Schritt könnten Geräte und Systeme durch inkonsistente oder übermäßige Spannungen beschädigt werden.

• Effiziente Energieverteilung: Der Stromtransport bei hoher Spannung minimiert Verluste über große Entfernungen. Die präzise Spannungsumwandlung in der Station gewährleistet jedoch minimale Verluste bei der Endverteilung an die Verbraucher.

• Zuverlässige Stromversorgung unter wechselnden Bedingungen: Transformatorstationen stabilisieren den Stromfluss, passen sich an unterschiedliche Nachfragesituationen in städtischen, ländlichen und industriellen Netzen an und gewährleisten dabei eine konstante Versorgung.

Strategische Rolle von Transformatorstationen

Transformatorstationen sind mehr als nur passive Vermittler im Stromnetz – sie sind dynamische Systeme, die moderne Energielösungen ermöglichen. Durch die Verbindung von Hochspannungsleitungen mit verbrauchergerechter Energie:

• Integrieren sie erneuerbare Energiequellen: Sie gewährleisten die effiziente Lieferung sauberer Energie an Endverbraucher.

• Unterstützen sie intelligente Netztechnologien: Sie ermöglichen fortschrittliche Überwachungs- und Steuerungssysteme.

• Deckung steigender Energiebedarfe: Dank flexibler und skalierbarer Designs fördern sie die Entwicklung der Urbanisierung und den technologischen Fortschritt.

Dies unterstreicht die Bedeutung der Wartung, Modernisierung und Weiterentwicklung von Transformatorstationen, um den aktuellen und zukünftigen Herausforderungen im Energiesektor gerecht zu werden.

5 Gründe, warum die Modernisierung von Transformatorstationen entscheidend ist

Warum ist die Modernisierung von Transformatorstationen so wichtig?

Die alternde Infrastruktur der Energieverteilung stellt zahlreiche Herausforderungen dar – von Ineffizienzen, die die Betriebskosten erhöhen, bis hin zu Stromausfällen, die wichtige Dienstleistungen unterbrechen. Die Modernisierung von Transformatorstationen ist nicht nur notwendig – sie ist eine strategische Investition in Widerstandsfähigkeit, Nachhaltigkeit und Zukunftssicherheit.

Hier sind die wichtigsten Vorteile, die eine Modernisierung bietet:

1. Verbesserte Effizienz

Veraltete Transformatorstationen leiden oft unter Energieverlusten durch ineffiziente Komponenten und veraltete Designs. Eine Modernisierung bringt fortschrittliche Materialien, optimierte Designs und energieeffiziente Komponenten mit sich, was zu folgenden Vorteilen führt:

• Niedrigere Betriebskosten: Geringere Energieverluste bedeuten erhebliche Einsparungen für Betreiber und Nutzer.

• Erhöhte Kapazität: Eine verbesserte Infrastruktur bewältigt das wachsende Energiebedürfnis durch Urbanisierung und Industrialisierung besser.

• Intelligentere Prozesse: Überwachungssysteme und automatische Steuerungen optimieren den Energiefluss in Echtzeit.

2. Integration erneuerbarer Energien

Die globale Energiewende erfordert eine Infrastruktur, die erneuerbare Energiequellen unterstützt. Moderne Transformatorstationen sind dafür ausgelegt:

• Variable Einspeisungen zu verarbeiten: Sie integrieren Energie aus Wind- und Solaranlagen nahtlos ins Netz.

• Das Netz zu stabilisieren: Mithilfe von Energiespeicherung und Blindleistungskompensation wird die Netzstabilität bei Schwankungen gewährleistet.

• Dezentrale Netzwerke zu ermöglichen: Sie fördern lokale Energiequellen und Mikronetze, die eine effiziente lokale Energieerzeugung und -nutzung unterstützen.

3. Höhere Zuverlässigkeit

Die zunehmende Komplexität der Energieanforderungen erfordert eine Infrastruktur, die Risiken minimiert und die betriebliche Widerstandsfähigkeit stärkt. Modernisierte Transformatorstationen bieten:

• Weniger Ausfallzeiten: Fortschrittliche Diagnose- und prädiktive Wartungssysteme erkennen Probleme frühzeitig und verhindern Ausfälle.

• Größere Widerstandsfähigkeit: Moderne Materialien und Designs widerstehen extremen Wetterbedingungen und gewährleisten eine ununterbrochene Stromversorgung.

• Schutz vor Cyberangriffen: In einer vernetzten Welt schützen integrierte digitale Systeme das Netz vor Cyberbedrohungen.

4. Erfüllung von Umwelt- und Regulierungsanforderungen

Die Modernisierung hilft dabei, strenge Umwelt- und Regulierungsstandards zu erfüllen:

• Reduzierung des CO₂-Fußabdrucks: Energieeffiziente Designs und die Integration erneuerbarer Energien senken die Emission von Treibhausgasen.

• Minimierung von Lärmbelästigung und visuellen Störungen: Kompakte und isolierte Designs reduzieren Umweltauswirkungen in Wohn- und Stadtgebieten.

• Verbesserte Sicherheitsstandards: Fortschrittliche Isolations- und feuerfeste Materialien sorgen für einen sichereren Betrieb für Mitarbeiter und die Gemeinschaft.

5. Zukunftssicherheit

Moderne Transformatorstationen sind mit Blick auf Skalierbarkeit und Anpassungsfähigkeit konzipiert, wodurch sie:

• Intelligente Netze unterstützen: Durch die Integration von IoT-Geräten und digitalen Plattformen ermöglichen sie Echtzeit-Datenaustausch und Analysen.

• Erweiterungsmöglichkeiten bieten: Modulare Designs erleichtern zukünftige Upgrades ohne größere Umbauten.

• Die Nutzererfahrung verbessern: Zuverlässigere und effizientere Netzwerke sorgen für bessere Versorgungsqualität für Endverbraucher.

Die Investition in die Modernisierung minimiert nicht nur die Risiken alternder Infrastruktur, sondern positioniert Betreiber auch als Vorreiter in einer sich schnell entwickelnden Energielandschaft. Eine modernisierte Transformatorstation ist mehr als ein Upgrade – sie ist das Fundament eines intelligenteren, nachhaltigeren und widerstandsfähigeren Stromnetzes.

Die Verbindung zwischen Vergangenheit und Zukunft

Transformatorstationen sind mehr als technische Anlagen – sie sind die Lebensadern unseres Stromnetzes. Angesichts des wachsenden Bedarfs an sauberer Energie, der zunehmenden Integration moderner Technologien und der Weiterentwicklung fortschrittlicher Lösungen wird die Modernisierung dieser Stationen immer dringlicher.

Durch Investitionen in Modernisierungen verbessern Betreiber nicht nur die Zuverlässigkeit, sondern leisten auch einen Beitrag zu einer nachhaltigeren und widerstandsfähigeren Energiezukunft.

Ob Sie ein Branchenprofi, ein Unternehmer oder einfach neugierig auf die Technologie hinter dem „Schalter“ sind – das Verständnis der Rolle von Transformatorstationen hilft Ihnen, fundierte Entscheidungen über die Zukunft der Energie zu treffen.

Kontaktieren Sie uns für fachkundige Beratung und maßgeschneiderte Lösungen!
