Spezifikationen, die den Unterschied machen. Kosten, die überraschen können. Entscheidungen, die ein Jahrzehnt an Zuverlässigkeit beeinflussen können.

Du kennst dieses Gefühl, wenn du vor der Entscheidung für ein Gerät stehst, das Hunderttausende Euro kostet, und trotzdem nicht sicher bist, ob es wirklich die beste Wahl ist? Die meisten Angebote sehen ähnlich aus: moderne Technologie, kompakte Bauweise, einfache Wartung. Aber was ist mit dem Unterschied bei der Isolationsart, dem zulässigen Lastzyklus oder den Gesamtkosten des Besitzes nach 15 Jahren Betrieb?

Dieser Leitfaden wurde genau dafür entwickelt – um Zweifel auszuräumen und dir einen echten Vorteil zu verschaffen. Wir sind kein Verkäufer – wir sind ein Technologiepartner mit langjähriger Erfahrung in der Lieferung von Schaltanlagen für Industrie, erneuerbare Energien, Netzbetreiber und den Infrastrukturbau.

Für wen ist dieser Artikel gedacht und was wirst du lernen?

Wenn du Investor, Planer, Elektriker, technischer Leiter oder für den Einkauf von Schaltanlagen verantwortlich bist, hilft dir dieser Text:

• entscheidende technische Parameter zu bewerten, die in Broschüren nicht ersichtlich sind,

• den Lebenszyklus einer Schaltanlage zu verstehen – von Servicekosten bis zum Effizienzverlust,

• typische Verkaufsfallen zu erkennen und kostspielige Fehler zu vermeiden,

• die gängigsten Typen AIS, GIS und hybride Lösungen zu vergleichen,

• die Unterschiede bei Typprüfungen und Zertifizierungen zu verstehen – also das, was dir dein Lieferant nicht direkt sagt.

Am Ende des Artikels erhältst du außerdem eine einsatzbereite Checkliste für Verhandlungen mit Anbietern.

Lesezeit: 4 Minuten.

Jede Sekunde ist eine Investition in die Sicherheit und Rentabilität deiner Infrastruktur.

Warum sich die Investition in eine durchdacht ausgewählte Schaltanlage lohnt – Zahlen lügen nicht

Eine Schaltanlage ist kein „Kaufen und Vergessen“ – sie ist das Nervensystem deiner elektrischen Infrastruktur. Die richtige Wahl zu diesem Zeitpunkt kann dir viele Jahre störungsfreien Betriebs sichern. Die falsche? Nun ja, sie kann zur kostspieligen Lektion werden. Laut der European Medium Voltage Reliability Survey (2022) standen 58 % aller Ausfälle in Mittelspannungsnetzen im Zusammenhang mit einer falsch ausgewählten Konfiguration der Schaltanlage oder ihrer Komponenten.

Was bedeutet das in der Praxis? Der durchschnittliche Produktionsausfall in einem Industrieunternehmen kostet zwischen 15.000 und 25.000 EUR pro Tag – ohne Imageverlust, Vertragsstrafen oder den Stress des technischen Teams mitzurechnen. Anders gesagt: Ein paar Tausend Euro Einsparung am Anfang können am Ende der Dekade eine sechsstellige Rechnung zur Folge haben.

Schaltanlagentypen im Jahr 2025: AIS, GIS, Hybrid – was hat sich in den letzten Jahren verändert?

Die Welt der Schaltanlagen steht nicht still – im Gegenteil: Die letzten Jahre brachten eine echte Revolution in Design, Materialwahl und Investorerwartungen.
AIS (Air Insulated Switchgear) ist der Klassiker: wartungsfreundlich, übersichtlich, aber raumintensiv.
GIS (Gas Insulated Switchgear) ist das Gegenteil: kompakt, gekapselt, präzise.
Und Hybride? Eine clevere Verbindung beider Welten.

Marktdaten aus Europa zeigen, dass sich der Preisunterschied zwischen GIS und AIS von 2018 bis 2023 um rund 18 % verringert hat. Gleichzeitig gewinnen Hybridlösungen – häufig mit teilweiser Gas- oder Vakuumisolierung – zunehmend an Bedeutung in industriellen und urbanen Anwendungen.

Hinzu kommt der Flächenfaktor: 1 m² weniger Installationsfläche kann heute eine Ersparnis von bis zu 500–600 EUR bei Bau- und Lüftungskosten bedeuten. Die Wahl des Schaltanlagentyps ist also längst nicht nur eine Preisfrage, sondern eine strategische Entscheidung für das gesamte Projekt.

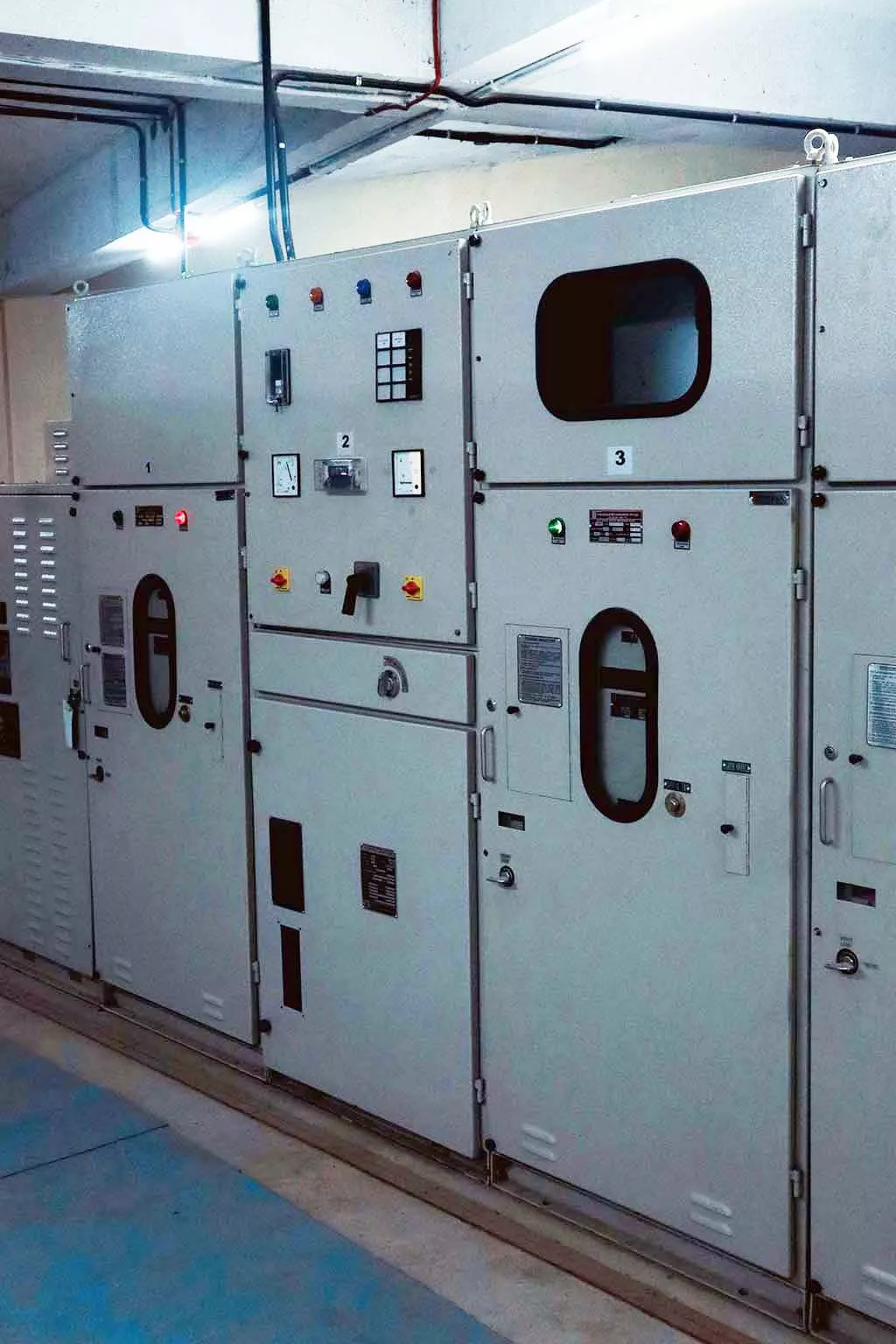

Mittelspannungsschaltanlage für Innenräume mit Steuerpaneelen und Luftisolation, Photo Credit: Muhammed Shazin/unsplash

5 technische Schlüsselparameter, die jeder Investor kennen sollte

Lass dich nicht von hübsch gerenderten Bildern in Broschüren täuschen. Wenn du diese fünf Parameter nicht kennst, riskierst du, eine Anlage zu wählen, die nicht zu den tatsächlichen Anforderungen passt:

Bemessungsstrom (In) – bestimmt die maximale, sichere Belastung. Ist er zu niedrig, drohen Überhitzung und verkürzte Lebensdauer.

Kurzschlussstrom (Isc) – steht für die Belastbarkeit in Krisensituationen. Hier gibt es keinen Spielraum für Kompromisse.

Isolationsniveau (kV) – beeinflusst die Sicherheit bei atmosphärischen oder netzbedingten Überspannungen.

Schaltspielzahl – niemand möchte ein Gerät nach drei Jahren austauschen, nur weil es seine mechanische Lebensdauer erreicht hat.

Art der Schutz- und Kommunikationstechnik – in Zeiten der Automatisierung ist ein Gerät ohne Kommunikationsschnittstelle wie ein Auto ohne Lenkrad.

Ohne diese Daten gleicht die Wahl einer Schaltanlage dem Raten des Kaloriengehalts eines Kuchens ohne Etikett – kann gut gehen, aber auch schwer im Magen liegen.

Lebenszykluskosten einer Schaltanlage: Die Anschaffung ist erst der Anfang

Den Preis im Angebot siehst du einmal. Die Betriebskosten hingegen jedes Jahr – auf Wartungsrechnungen und in Modernisierungskalkulationen. Und genau dort beginnt die eigentliche Geschichte.

Eine gut ausgewählte Schaltanlage kann 30–40 % geringere LCC (Life Cycle Costs) verursachen als vermeintliche Schnäppchenmodelle.
Ein Beispiel aus der Praxis: Ein Gerät zum Preis von 60.000 EUR, ungeeignet für die Umgebungsbedingungen, verursacht nach 10 Jahren 90.000 EUR Betriebskosten – hauptsächlich durch häufige Inspektionen, Komponententausch und ungeplante Stillstände.

Ein Modell, das 15 % teurer, aber besser angepasst war, verursachte im selben Zeitraum nur 27.000 EUR an Betriebskosten. Der Unterschied? Der Preis eines soliden Elektro-SUV.

Versteckte Fallstricke in Angeboten – wie du sie erkennst und dein Budget schützt

In der Welt technischer Angebote ist nicht alles, was glänzt, eine gute Wahl. Manchmal verbirgt sich hinter einem attraktiven Preis ein übersehener Parameter, ein vereinfachter Test oder… ein erhebliches zukünftiges Risiko. Es lohnt sich also, wachsam zu sein – nicht aus Misstrauen, sondern aus Verantwortung für Sicherheit und langfristige Wirtschaftlichkeit.

Einige Beispiele, worauf du achten solltest:

Unterschätzte Lichtbogenfestigkeit (IAC)
Klingt technisch, bedeutet aber, dass bei einem Kurzschluss der Druck im Inneren des Gehäuses nicht richtig abgeführt wird – eine reale Gefahr für Personal und Anlagen.

Fehlende Typprüfungen (type-tested switchgear)
Wenn das Gerät nicht als Gesamtsystem geprüft wurde, weißt du nicht, wie es sich im realen Betrieb verhält. Das ist, als würde man Sicherheitsgurte getrennt vom Auto testen.

Unklare Servicebedingungen
Manche Angebote locken mit Extras – zum Beispiel einer „kostenlosen Erstinspektion“. Aber was, wenn der Servicetechniker nur aus dem Ausland verfügbar ist und die Reaktionszeit mehr als 5 Tage beträgt? Das ist kein Service – das ist ein Glücksspiel.

Verkürzte Garantie auf entscheidende Komponenten
Prüfe genau, worauf sich die Garantie bezieht. 5 Jahre auf das Gehäuse, aber nur 12 Monate auf das Schaltgerät? Das ist, als gäbe es auf den Schrank längere Garantie für die Tür als für das Schloss.

Scheue dich nicht, Fragen zu stellen. Das ist kein Zeichen von Misstrauen – sondern von Verantwortungsbewusstsein. Schließlich trägst du die Konsequenzen der Entscheidung. Du hast jedes Recht zu wissen, ob du in ein gepanzertes Fahrzeug für Jahrzehnte investierst – oder in einen Alu-Roller mit WLAN und dem Aufkleber „Premium“.

Zertifizierungen, Prüfungen und Normenkonformität: Was das Typenschild verrät – und was du unbedingt hinterfragen solltest

Das Typenschild ist ein guter Ausgangspunkt – es enthält grundlegende Informationen wie Spannung, Stromstärke oder Normkennzeichnung. Aber wenn dir ein vollständiges Bild von der Sicherheit und Qualität einer Schaltanlage wichtig ist, solltest du unbedingt etwas tiefer blicken.

Frag nach, ob das Gerät einer Lichtbogenprüfung gemäß IEC 62271-200 unterzogen wurde, ob der Hersteller Typprüfberichte zur Verfügung stellt und ob die Tests unter realitätsnahen Bedingungen durchgeführt wurden. Gerade bei langfristig ausgelegten Projekten machen solche Details einen enormen Unterschied.

Gute Hersteller teilen ihre Unterlagen bereitwillig: IAC-Berichte (z. B. AFL 20 kA/1s), Testergebnisse zur Feuchtigkeitsbeständigkeit, UV-Strahlung oder Korrosionsschutz. Wenn ein Anbieter schnell und fachlich fundiert antwortet, ist das ein Zeichen dafür, dass er sein Produkt kennt – und du dich auf ihn verlassen kannst.

Tipp: Wenn du auf eine technische Rückfrage innerhalb von 24 Stunden keine Antwort erhältst – dann lohnt es sich vielleicht, den Auftrag nochmal zu überdenken. Schließlich geht es hier um eine Entscheidung für Jahrzehnte.

Praxisbeispiele: Wenn die Wahl der Schaltanlage die Zukunft der Investition beeinflusst

Aus dem echten Leben (leider):

Beispiel 1: Chemiewerk, AIS-Schaltanlage ohne Feuchtigkeitsanalyse. Nach 3 Jahren: Kurzschluss, 14 Tage Produktionsstillstand, Schadenskosten: 260.000 EUR.

Beispiel 2: Investor installiert GIS-Schaltanlage, berücksichtigt aber nicht die SF₆-Rückgewinnung nach 15 Jahren. Endkosten für den Service: 18.000 EUR.

Beispiel 3: Stadtverwaltung entscheidet sich für eine günstige Lösung aus China. Nach 5 Jahren: keine Ersatzteile mehr verfügbar, Anlage muss ersetzt werden. Gesamtkosten: übersteigen den ursprünglichen Investitionswert um 138 %.

Die Lehre daraus? Lerne aus den Fehlern anderer. Und kenne diejenigen, die diesen Weg schon gegangen sind.

Zusammenfassung + Checkliste

Vielen Dank, dass Sie sich die Zeit genommen haben, sich mit der Auswahl einer Schaltanlage auseinanderzusetzen. Wir wissen: Dies ist keine einfache Entscheidung – sie erfordert Fachwissen, Weitblick und Verantwortung.
Allein die Tatsache, dass Sie diesen Artikel lesen, zeigt, dass Sie bewusste und fundierte Entscheidungen treffen möchten. Und das ist von großem Wert.

Zum Abschluss haben wir eine einfache, praxisorientierte Checkliste für Sie vorbereitet. Diese können Sie:

• zu einem Gespräch mit dem Lieferanten mitnehmen,

• für die Analyse von Angeboten nutzen,

• als Referenz zur Bewertung von Risiken und langfristiger Wirtschaftlichkeit heranziehen.

Darin finden Sie:

• Fragen zur Normenkonformität, zu Prüfungen und relevanten Nachweisen,

• Felder zur Erfassung der wichtigsten technischen Parameter,

• Indikatoren zur Einschätzung der Wartungsfreundlichkeit und der Lebenszykluskosten des Geräts.

Denn eine Schaltanlage ist weit mehr als nur ein technisches Bauteil – sie ist eine Investition in Sicherheit, Betriebskontinuität und langfristige Zuverlässigkeit.

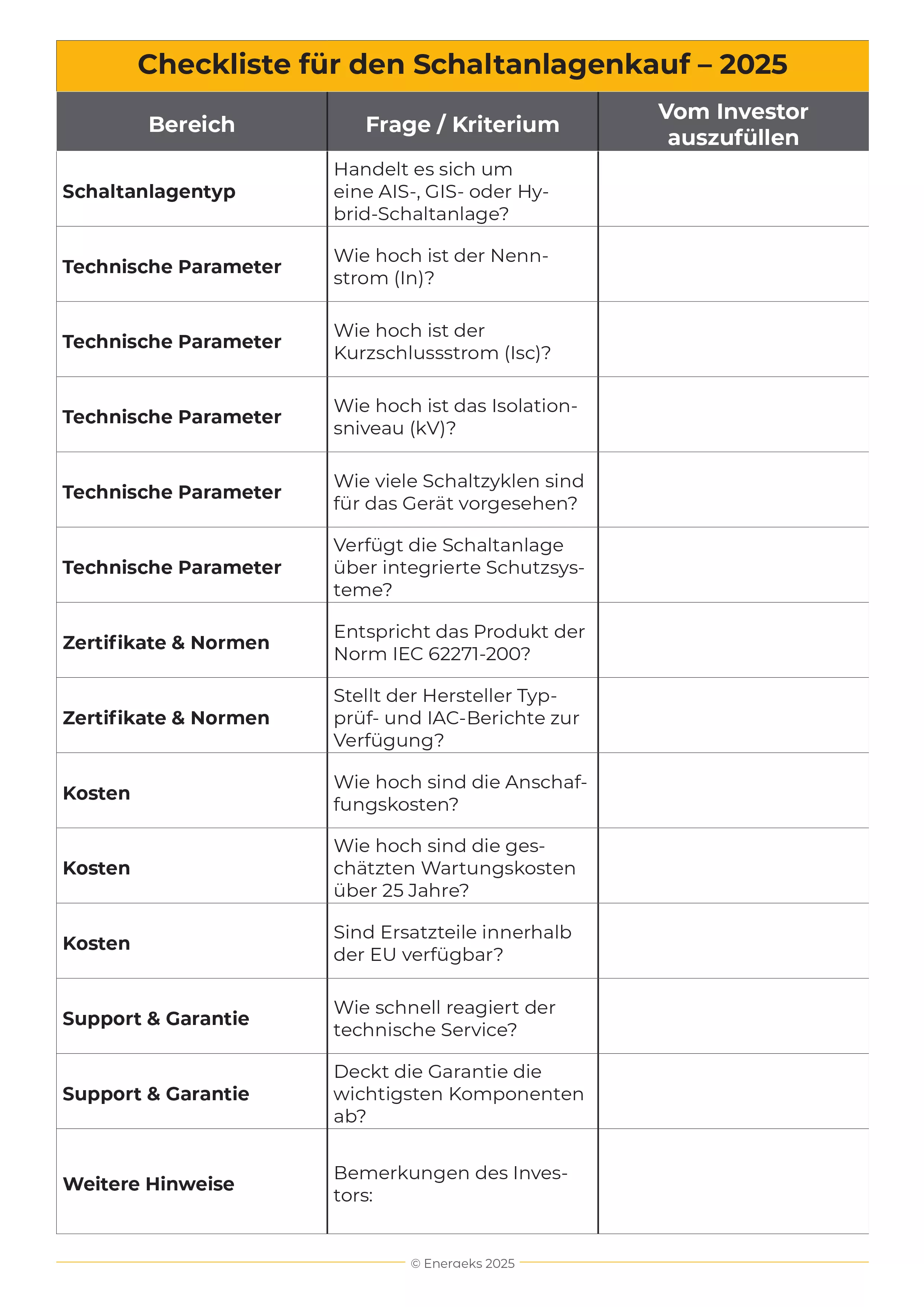

Checkliste fuer den Schaltanlagenkauf 2025 © Energeks

Eine Schaltanlage ist nicht nur ein Teil der Infrastruktur – sie ist eine Investition in Sicherheit, Betriebskontinuität und langfristige Gelassenheit.
Wenn wir dir auch nur ein wenig dabei helfen können, eine Entscheidung zu treffen, die sich langfristig auszahlt, dann wissen wir: Unsere Arbeit hat echten Wert.

Im Folgenden findest du eine übersichtliche Checkliste, die du herunterladen oder als Bild speichern kannst. Du kannst sie auch an deine individuellen Anforderungen anpassen – ganz nach Bedarf.

Und wenn du auf der Suche nach einsatzbereiten Lösungen bist – wir sind näher, als du denkst

Wenn du nach der Lektüre den nächsten Schritt gehen möchtest – etwa auf der Suche nach einer zuverlässigen Schaltanlage oder einem Transformator, der nicht erst im Container um die halbe Welt reisen muss – dann bist du bei uns genau richtig.

Bei Energeks sind wir überzeugt, dass Technologie genau dann verfügbar sein sollte, wenn sie wirklich gebraucht wird. Deshalb haben wir Transformator-Assse in der Hinterhand – Geräte, die sofort einsatzbereit sind, schneller als du „IEC 62271“ aussprechen kannst.

Wirf einen Blick auf unser komplettes Transformatorportfolio – kein Katalog voller Versprechen, sondern eine Auswahl bewährter Lösungen, die noch heute deine Investition mit Energie versorgen können.

Danke, dass du hier bist. Wir sind da, um dich bei deinen technischen Entscheidungen zu begleiten – kompetent, respektvoll und mit Erfahrung.
Folge uns auch gerne auf LinkedIn – und lass uns gemeinsam die Energiezukunft gestalten.
